GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 15
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B44
Typ B44-808
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4 B44-808 W4 / 5/114,3/66,1 40 700 2300
BA13 N23 Ø72,6x66,1
Kennzeichnungen
KBA-Nummer 55642
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B44-808 (s.o.)
Radgröße 8,0Jx18H2
§22 55642*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 145 28
Typ ZS2C ww ZS2 DIV-004
S02 Schraube M12x1,5 Brock Typ: ZS1C Kegel 60° 110 28
S03 Schraube M12x1,5 Brock Typ: ZS1C Kegel 60° 115 28
S04 Schraube M12x1,5 Brock Typ: ZS1C Kegel 60° 105 28
S05 Mutter M12x1,25 Brock Typ D2 Kegel 60° 110 -
S06 Mutter M12x1,25 Brock Typ D2 Kegel 60° 115 -
S07 Mutter M12x1,25 Brock Typ D2 Kegel 60° 100 -
S08 Schraube M14x1,5 Kegel 60° 130 28
Typ ZS2C ww ZS2 DIV-004
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Mercedes-Benz
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster (I) 2WD 63-92 225/50R18 K1a K1b K2b A01 A12 A21
SD/SR 63-92 235/45R18 K1a K1b A58 A99 KOV
e2*2001/116*0314*..; 63-92 235/50R18 K1c K2a K2b K3s S02
e2*2001/116*0323*..; 63-92 245/45R18 K1a K1b K2b
e2*2007/46*0013*..; 63-92 255/45R18 K1c K2a K2b K3s
e2*2007/46*0030*..
Dacia Duster (I) 4WD 66-92 225/50R18 K1a K1b K2b A01 A12 A21
SD/SR 66-92 235/45R18 K1a K1b A56 A99 KOV
e2*2001/116*0314*..; 66-92 235/50R18 K1c K2a K2b K3s S02
e2*2001/116*0323*..; 66-92 245/45R18 K1a K1b K2b
e2*2007/46*0013*..; 66-92 255/45R18 K1c K2a K2b K3s
e2*2007/46*0030*..
Dacia Duster (II) 2WD 66-110 225/50R18 K1c K2c A01 A12 A21
SR (SR*H..) 66-110 235/45R18 K1a K1b K2c A58 A99 F23
e2*2001/116* 66-110 235/50R18 K1c K2c KOV S04
0323*43-..; 66-110 245/45R18 K1c K2c
e2*2007/46*0013*12-.. 66-110 255/45R18 K1c K2c K3s
- ab Modell 2018
Dacia Duster (II) 2WD 66-110 225/50R18 A01 K1a K1b K2b A12 A21 A58
§22 55642*00
SR (SR*H..) 66-110 235/45R18 A99 F23 KMV
e2*2001/116* 66-110 235/50R18 A01 K1c K2c S04
0323*43-..; 66-110 245/45R18 A01 K1a K1b K2b
e2*2007/46*0013*12-.. 66-110 255/45R18 A01 K1c K2c K3s
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Dacia Duster (II) 4WD 80-110 225/50R18 K1c K2c A01 A12 A21
SR (SR*H..) 80-110 235/45R18 K1a K1b K2c A56 A99 F24
e2*2001/116* 80-110 235/50R18 K1c K2c KOV S04
0323*43-..; 80-110 245/45R18 K1c K2c
e2*2007/46*0013*12-.. 80-110 255/45R18 K1c K2c K3s
- ab Modell 2018
Dacia Duster (II) 4WD 80-110 225/50R18 A01 K1a K1b K2b A12 A21 A56
SR (SR*H..) 80-110 235/45R18 A99 F24 KMV
e2*2001/116* 80-110 235/50R18 A01 K1c K2c S04
0323*43-..; 80-110 245/45R18 A01 K1a K1b K2b
e2*2007/46*0013*12-.. 80-110 255/45R18 A01 K1c K2c K3s
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
MB Citan / T-Klasse 55-96 215/45R18 T93 A12 A21 A58
MFK A60 A99 NoE
e2*2018/858*00015*.. NoP R58 S02
MB Citan Tourer / T- 55-96 215/45R18 T89 T93 A12 A21 A58
Klasse A99 NoE NoP
MFK S02
e2*2018/858*00014*..
MB eCitan / EQT 51 215/45R18 T93 A12 A21 A58
MFK A59 A99 R58
e2*2018/858*00015*.. S02
- Elektro
- kurze Karosserie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

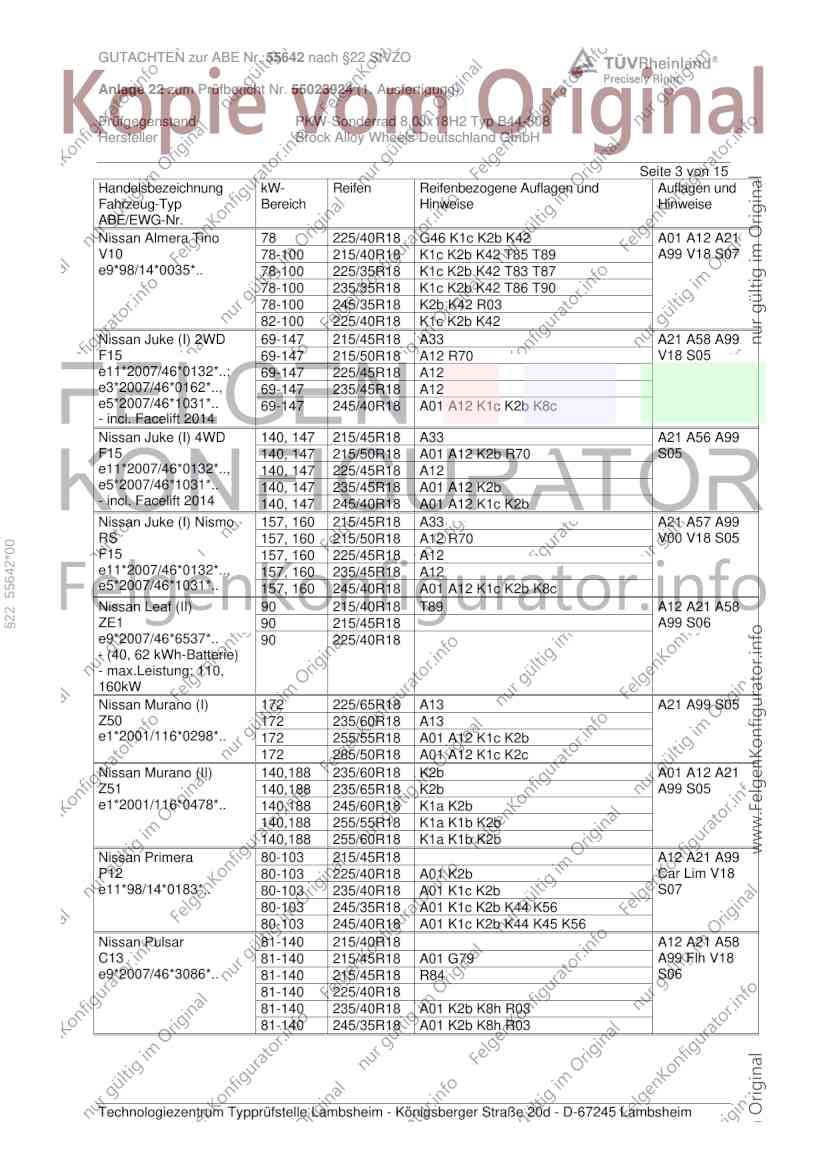

GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Nissan Almera Tino 78 225/40R18 G46 K1c K2b K42 A01 A12 A21
V10 78-100 215/40R18 K1c K2b K42 T85 T89 A99 V18 S07
e9*98/14*0035*.. 78-100 225/35R18 K1c K2b K42 T83 T87
78-100 235/35R18 K1c K2b K42 T86 T90
78-100 245/35R18 K2b K42 R03
82-100 225/40R18 K1c K2b K42
Nissan Juke (I) 2WD 69-147 215/45R18 A33 A21 A58 A99
F15 69-147 215/50R18 A12 R70 V18 S05
e11*2007/46*0132*..; 69-147 225/45R18 A12
e3*2007/46*0162*.., 69-147 235/45R18 A12
e5*2007/46*1031*.. 69-147 245/40R18 A01 A12 K1c K2b K8c
- incl. Facelift 2014
Nissan Juke (I) 4WD 140, 147 215/45R18 A33 A21 A56 A99
F15 140, 147 215/50R18 A01 A12 K2b R70 S05
e11*2007/46*0132*.., 140, 147 225/45R18 A12
e5*2007/46*1031*.. 140, 147 235/45R18 A01 A12 K2b
- incl. Facelift 2014 140, 147 245/40R18 A01 A12 K1c K2b
Nissan Juke (I) Nismo 157, 160 215/45R18 A33 A21 A57 A99
RS 157, 160 215/50R18 A12 R70 V00 V18 S05
§22 55642*00
F15 157, 160 225/45R18 A12
e11*2007/46*0132*.., 157, 160 235/45R18 A12
e5*2007/46*1031*.. 157, 160 245/40R18 A01 A12 K1c K2b K8c
Nissan Leaf (II) 90 215/40R18 T89 A12 A21 A58
ZE1 90 215/45R18 A99 S06
e9*2007/46*6537*.. 90 225/40R18
- (40, 62 kWh-Batterie)
- max.Leistung: 110,
160kW
Nissan Murano (I) 172 225/65R18 A13 A21 A99 S05
Z50 172 235/60R18 A13
e1*2001/116*0298*.. 172 255/55R18 A01 A12 K1c K2b
172 285/50R18 A01 A12 K1c K2c
Nissan Murano (II) 140,188 235/60R18 K2b A01 A12 A21
Z51 140,188 235/65R18 K2b A99 S05
e1*2001/116*0478*.. 140,188 245/60R18 K1a K2b
140,188 255/55R18 K1a K1b K2b
140,188 255/60R18 K1a K1b K2b
Nissan Primera 80-103 215/45R18 A12 A21 A99
P12 80-103 225/40R18 A01 K2b Car Lim V18
e11*98/14*0183*.. 80-103 235/40R18 A01 K1c K2b S07
80-103 245/35R18 A01 K1c K2b K44 K56
80-103 245/40R18 A01 K1c K2b K44 K45 K56
Nissan Pulsar 81-140 215/40R18 A12 A21 A58
C13 81-140 215/45R18 A01 G79 A99 Flh V18
e9*2007/46*3086*.. 81-140 215/45R18 R84 S06
81-140 225/40R18
81-140 235/40R18 A01 K2b K8h R03
81-140 245/35R18 A01 K2b K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

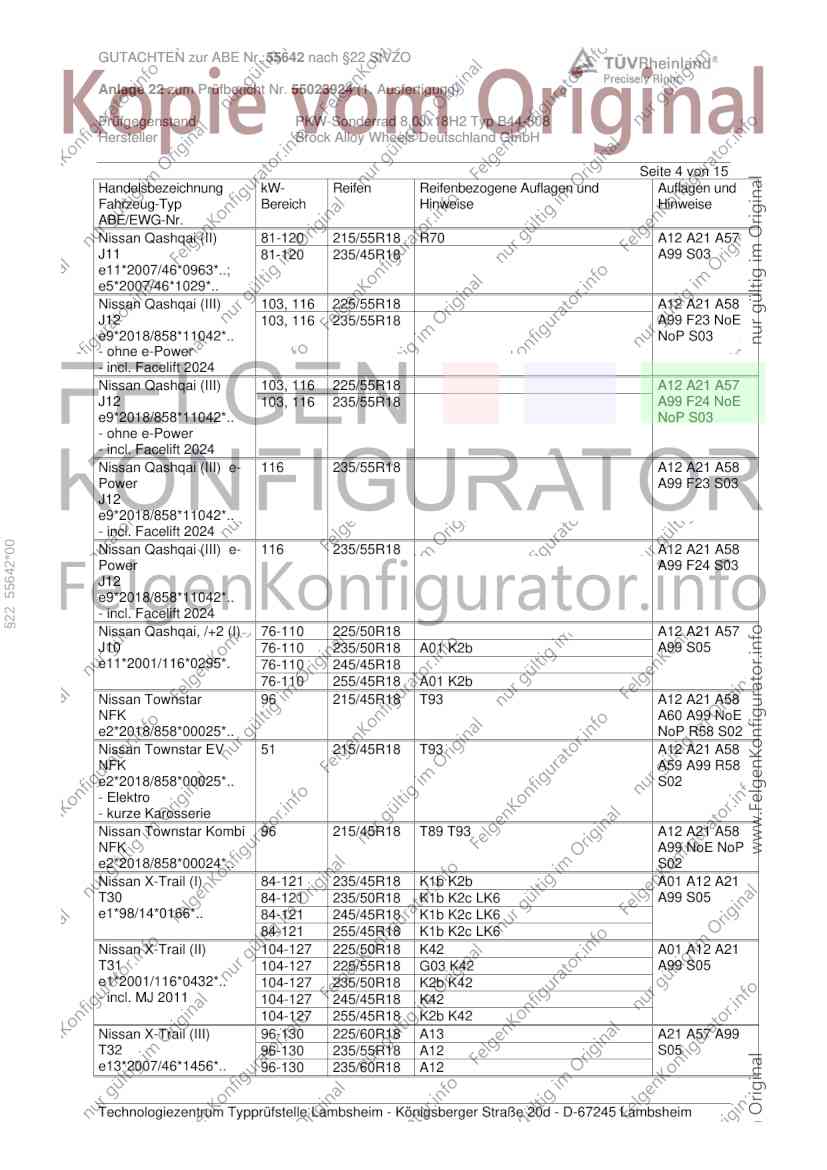

GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Nissan Qashqai (II) 81-120 215/55R18 R70 A12 A21 A57
J11 81-120 235/45R18 A99 S03
e11*2007/46*0963*..;
e5*2007/46*1029*..
Nissan Qashqai (III) 103, 116 225/55R18 A12 A21 A58
J12 103, 116 235/55R18 A99 F23 NoE
e9*2018/858*11042*.. NoP S03
- ohne e-Power
- incl. Facelift 2024
Nissan Qashqai (III) 103, 116 225/55R18 A12 A21 A57
J12 103, 116 235/55R18 A99 F24 NoE
e9*2018/858*11042*.. NoP S03
- ohne e-Power
- incl. Facelift 2024
Nissan Qashqai (III) e- 116 235/55R18 A12 A21 A58
Power A99 F23 S03
J12
e9*2018/858*11042*..
- incl. Facelift 2024
§22 55642*00
Nissan Qashqai (III) e- 116 235/55R18 A12 A21 A58
Power A99 F24 S03
J12
e9*2018/858*11042*..
- incl. Facelift 2024
Nissan Qashqai, /+2 (I) 76-110 225/50R18 A12 A21 A57
J10 76-110 235/50R18 A01 K2b A99 S05
e11*2001/116*0295*. 76-110 245/45R18
76-110 255/45R18 A01 K2b
Nissan Townstar 96 215/45R18 T93 A12 A21 A58
NFK A60 A99 NoE
e2*2018/858*00025*.. NoP R58 S02
Nissan Townstar EV 51 215/45R18 T93 A12 A21 A58
NFK A59 A99 R58
e2*2018/858*00025*.. S02
- Elektro
- kurze Karosserie
Nissan Townstar Kombi 96 215/45R18 T89 T93 A12 A21 A58
NFK A99 NoE NoP
e2*2018/858*00024*.. S02
Nissan X-Trail (I) 84-121 235/45R18 K1b K2b A01 A12 A21
T30 84-121 235/50R18 K1b K2c LK6 A99 S05
e1*98/14*0166*.. 84-121 245/45R18 K1b K2c LK6
84-121 255/45R18 K1b K2c LK6
Nissan X-Trail (II) 104-127 225/50R18 K42 A01 A12 A21
T31 104-127 225/55R18 G03 K42 A99 S05
e1*2001/116*0432*.. 104-127 235/50R18 K2b K42
- incl. MJ 2011 104-127 245/45R18 K42
104-127 255/45R18 K2b K42
Nissan X-Trail (III) 96-130 225/60R18 A13 A21 A57 A99
T32 96-130 235/55R18 A12 S05
e13*2007/46*1456*.. 96-130 235/60R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

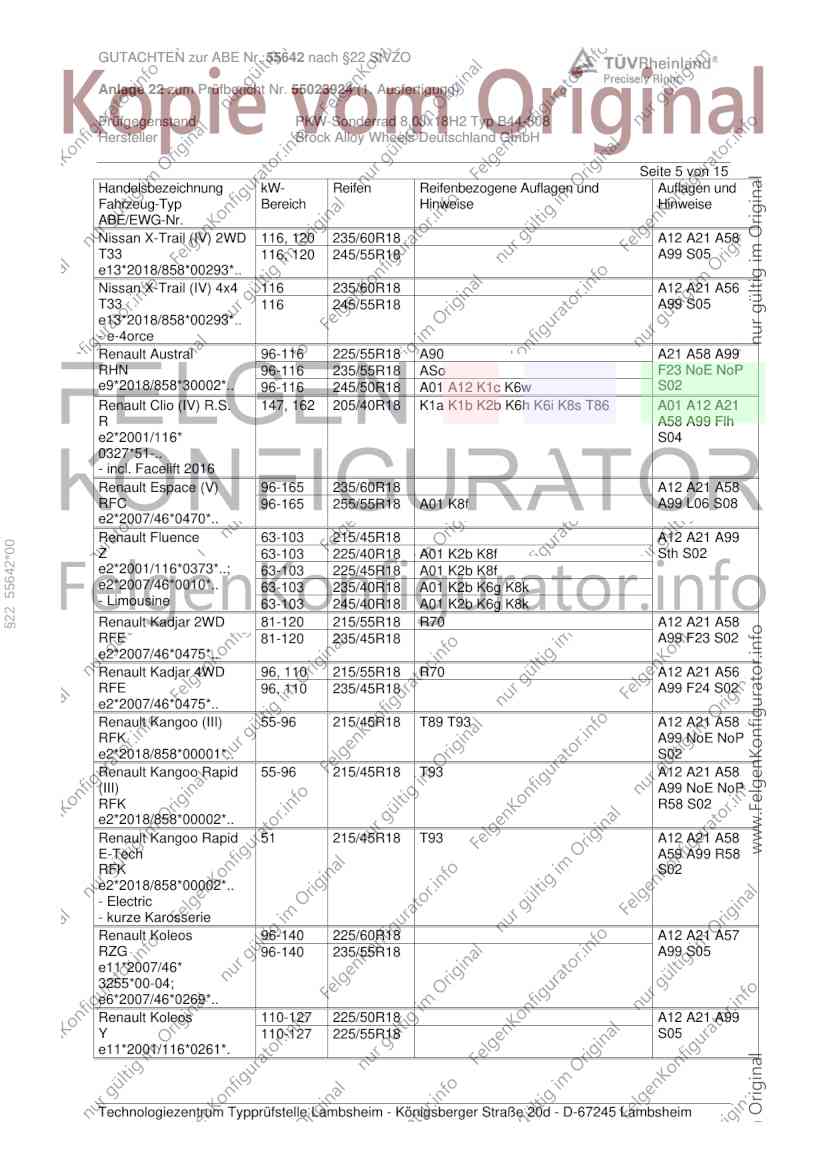

GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Nissan X-Trail (IV) 2WD 116, 120 235/60R18 A12 A21 A58
T33 116, 120 245/55R18 A99 S05
e13*2018/858*00293*..
Nissan X-Trail (IV) 4x4 116 235/60R18 A12 A21 A56
T33 116 245/55R18 A99 S05
e13*2018/858*00293*..
- e-4orce
Renault Austral 96-116 225/55R18 A90 A21 A58 A99
RHN 96-116 235/55R18 ASo F23 NoE NoP
e9*2018/858*30002*.. 96-116 245/50R18 A01 A12 K1c K6w S02
Renault Clio (IV) R.S. 147, 162 205/40R18 K1a K1b K2b K6h K6i K8s T86 A01 A12 A21
R A58 A99 Flh
e2*2001/116* S04
0327*51-..
- incl. Facelift 2016
Renault Espace (V) 96-165 235/60R18 A12 A21 A58
RFC 96-165 255/55R18 A01 K8f A99 L06 S08
e2*2007/46*0470*..
Renault Fluence 63-103 215/45R18 A12 A21 A99
§22 55642*00
Z 63-103 225/40R18 A01 K2b K8f Sth S02
e2*2001/116*0373*..; 63-103 225/45R18 A01 K2b K8f
e2*2007/46*0010*.. 63-103 235/40R18 A01 K2b K6g K8k
- Limousine 63-103 245/40R18 A01 K2b K6g K8k
Renault Kadjar 2WD 81-120 215/55R18 R70 A12 A21 A58
RFE 81-120 235/45R18 A99 F23 S02
e2*2007/46*0475*..
Renault Kadjar 4WD 96, 110 215/55R18 R70 A12 A21 A56
RFE 96, 110 235/45R18 A99 F24 S02
e2*2007/46*0475*..
Renault Kangoo (III) 55-96 215/45R18 T89 T93 A12 A21 A58
RFK A99 NoE NoP
e2*2018/858*00001*.. S02
Renault Kangoo Rapid 55-96 215/45R18 T93 A12 A21 A58
(III) A99 NoE NoP
RFK R58 S02
e2*2018/858*00002*..
Renault Kangoo Rapid 51 215/45R18 T93 A12 A21 A58
E-Tech A59 A99 R58
RFK S02
e2*2018/858*00002*..
- Electric
- kurze Karosserie
Renault Koleos 96-140 225/60R18 A12 A21 A57
RZG 96-140 235/55R18 A99 S05
e11*2007/46*
3255*00-04;
e6*2007/46*0269*..
Renault Koleos 110-127 225/50R18 A12 A21 A99
Y 110-127 225/55R18 S05
e11*2001/116*0261*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

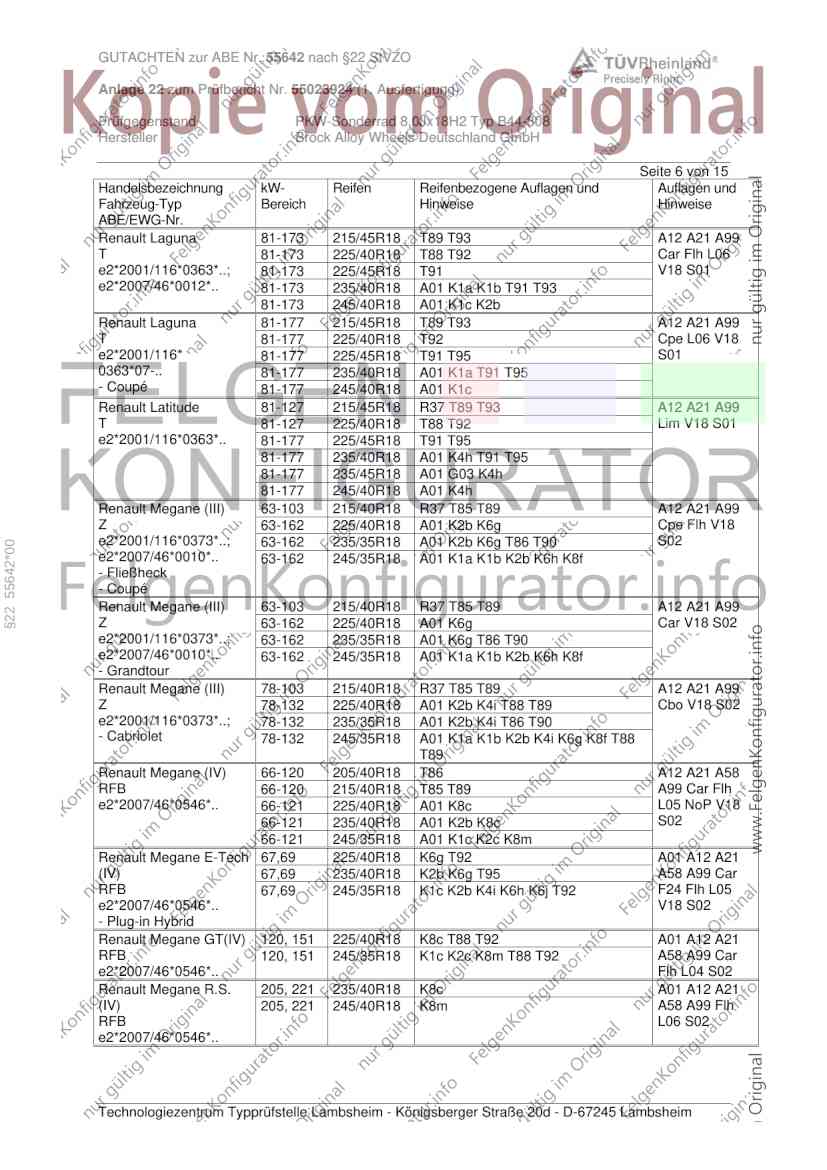

GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 81-173 215/45R18 T89 T93 A12 A21 A99
T 81-173 225/40R18 T88 T92 Car Flh L06
e2*2001/116*0363*..; 81-173 225/45R18 T91 V18 S01
e2*2007/46*0012*.. 81-173 235/40R18 A01 K1a K1b T91 T93
81-173 245/40R18 A01 K1c K2b
Renault Laguna 81-177 215/45R18 T89 T93 A12 A21 A99
T 81-177 225/40R18 T92 Cpe L06 V18
e2*2001/116* 81-177 225/45R18 T91 T95 S01
0363*07-.. 81-177 235/40R18 A01 K1a T91 T95
- Coupé 81-177 245/40R18 A01 K1c
Renault Latitude 81-127 215/45R18 R37 T89 T93 A12 A21 A99
T 81-127 225/40R18 T88 T92 Lim V18 S01
e2*2001/116*0363*.. 81-177 225/45R18 T91 T95
81-177 235/40R18 A01 K4h T91 T95
81-177 235/45R18 A01 G03 K4h
81-177 245/40R18 A01 K4h
Renault Megane (III) 63-103 215/40R18 R37 T85 T89 A12 A21 A99
Z 63-162 225/40R18 A01 K2b K6g Cpe Flh V18
e2*2001/116*0373*..; 63-162 235/35R18 A01 K2b K6g T86 T90 S02
§22 55642*00
e2*2007/46*0010*.. 63-162 245/35R18 A01 K1a K1b K2b K6h K8f
- Fließheck
- Coupé
Renault Megane (III) 63-103 215/40R18 R37 T85 T89 A12 A21 A99
Z 63-162 225/40R18 A01 K6g Car V18 S02
e2*2001/116*0373*..; 63-162 235/35R18 A01 K6g T86 T90
e2*2007/46*0010*.. 63-162 245/35R18 A01 K1a K1b K2b K6h K8f
- Grandtour
Renault Megane (III) 78-103 215/40R18 R37 T85 T89 A12 A21 A99
Z 78-132 225/40R18 A01 K2b K4i T88 T89 Cbo V18 S02
e2*2001/116*0373*..; 78-132 235/35R18 A01 K2b K4i T86 T90
- Cabriolet 78-132 245/35R18 A01 K1a K1b K2b K4i K6g K8f T88
T89
Renault Megane (IV) 66-120 205/40R18 T86 A12 A21 A58
RFB 66-120 215/40R18 T85 T89 A99 Car Flh
e2*2007/46*0546*.. 66-121 225/40R18 A01 K8c L05 NoP V18
66-121 235/40R18 A01 K2b K8c S02
66-121 245/35R18 A01 K1c K2c K8m
Renault Megane E-Tech 67,69 225/40R18 K6g T92 A01 A12 A21
(IV) 67,69 235/40R18 K2b K6g T95 A58 A99 Car
RFB 67,69 245/35R18 K1c K2b K4i K6h K6j T92 F24 Flh L05
e2*2007/46*0546*.. V18 S02
- Plug-in Hybrid
Renault Megane GT(IV) 120, 151 225/40R18 K8c T88 T92 A01 A12 A21
RFB 120, 151 245/35R18 K1c K2c K8m T88 T92 A58 A99 Car
e2*2007/46*0546*.. Flh L04 S02
Renault Megane R.S. 205, 221 235/40R18 K8c A01 A12 A21
(IV) 205, 221 245/40R18 K8m A58 A99 Flh
RFB L06 S02
e2*2007/46*0546*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.

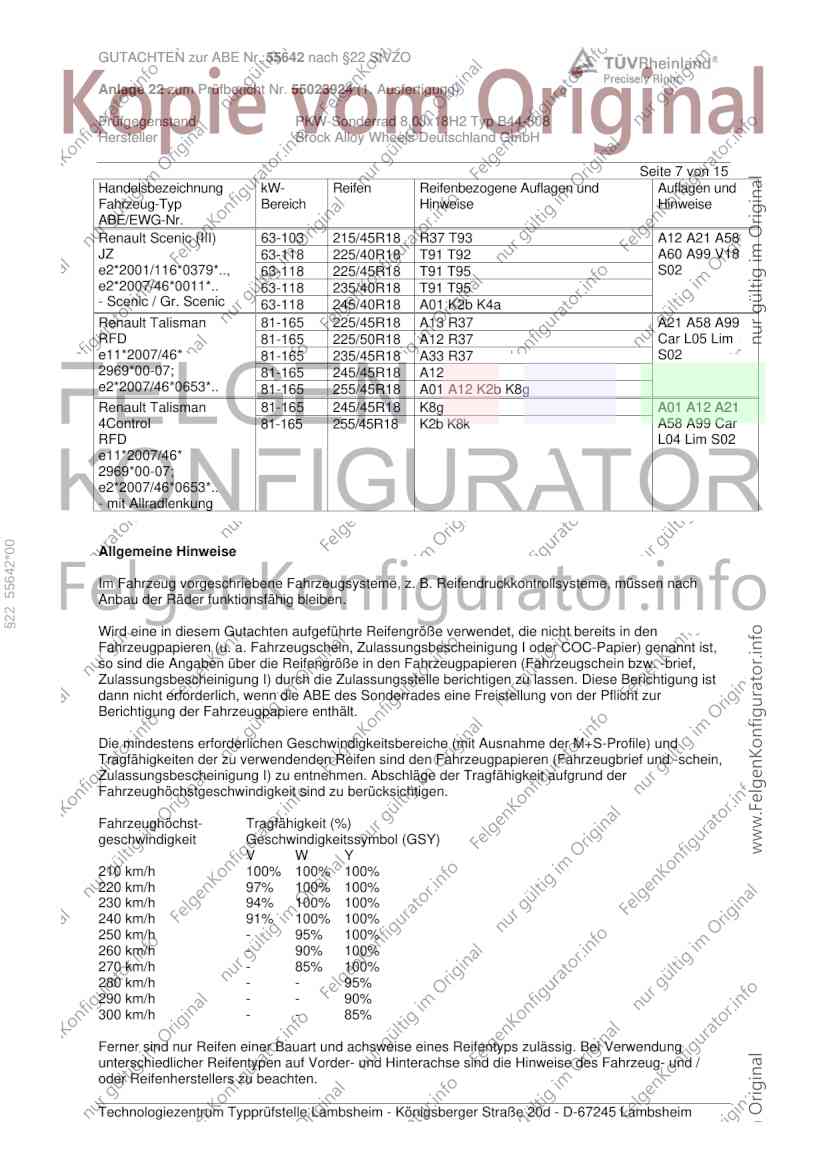

Renault Scenic (III) 63-103 215/45R18 R37 T93 A12 A21 A58
JZ 63-118 225/40R18 T91 T92 A60 A99 V18
e2*2001/116*0379*.., 63-118 225/45R18 T91 T95 S02
e2*2007/46*0011*.. 63-118 235/40R18 T91 T95
- Scenic / Gr. Scenic 63-118 245/40R18 A01 K2b K4a
Renault Talisman 81-165 225/45R18 A13 R37 A21 A58 A99
RFD 81-165 225/50R18 A12 R37 Car L05 Lim
e11*2007/46* 81-165 235/45R18 A33 R37 S02
2969*00-07; 81-165 245/45R18 A12
e2*2007/46*0653*.. 81-165 255/45R18 A01 A12 K2b K8g
Renault Talisman 81-165 245/45R18 K8g A01 A12 A21
4Control 81-165 255/45R18 K2b K8k A58 A99 Car
RFD L04 Lim S02
e11*2007/46*
2969*00-07;
e2*2007/46*0653*..
- mit Allradlenkung
§22 55642*00
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 15

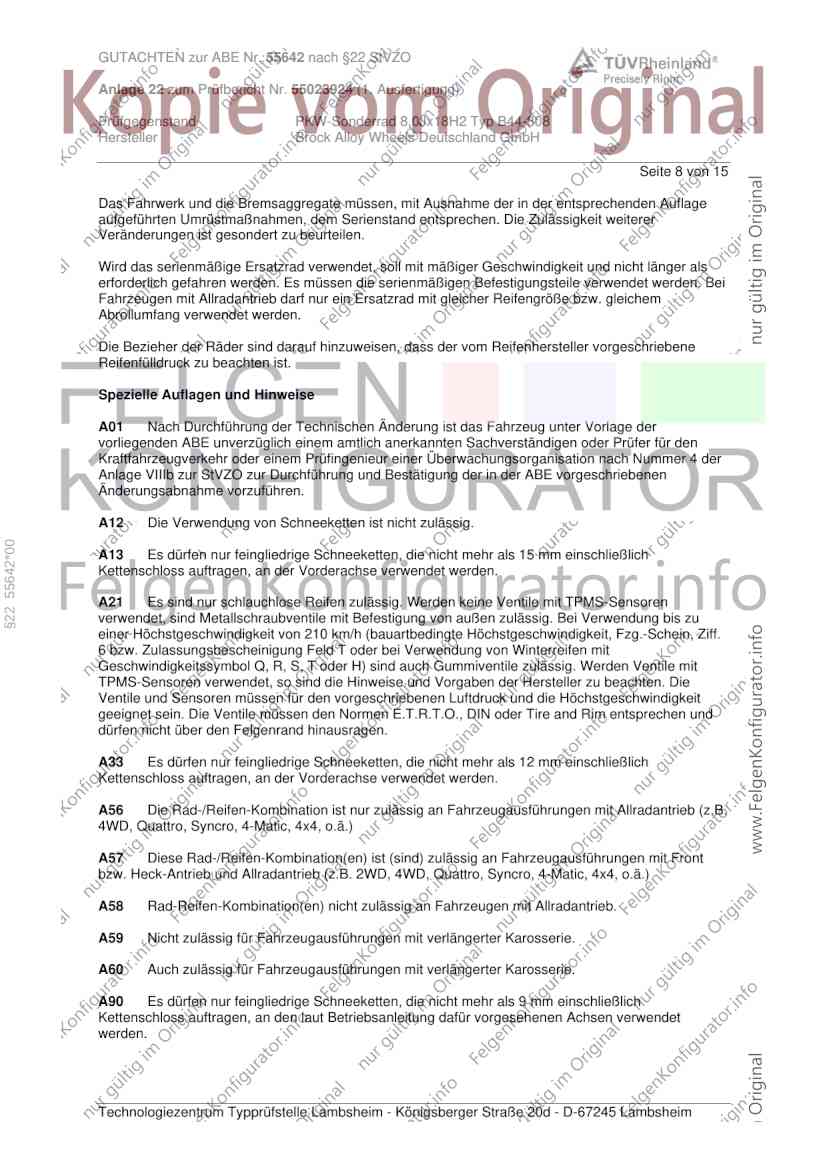

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 55642*00
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 15

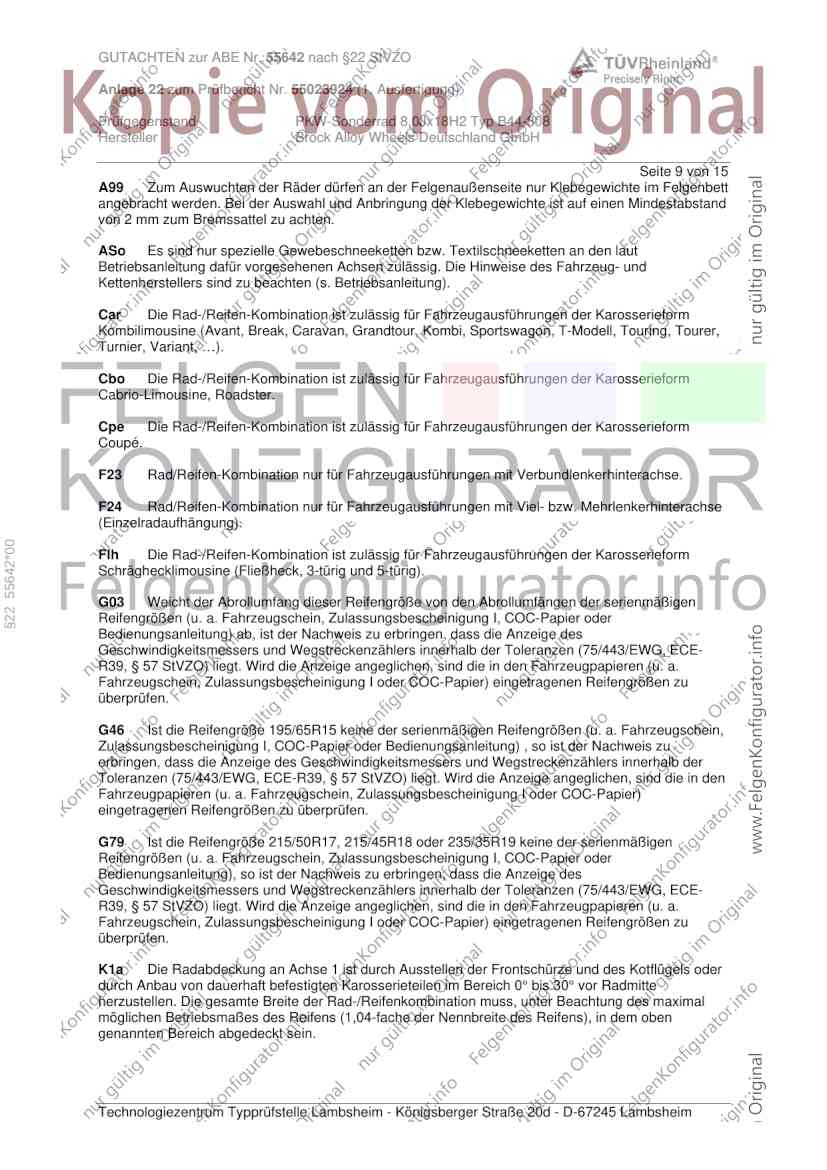

A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut
Betriebsanleitung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und
Kettenherstellers sind zu beachten (s. Betriebsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
§22 55642*00
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 15

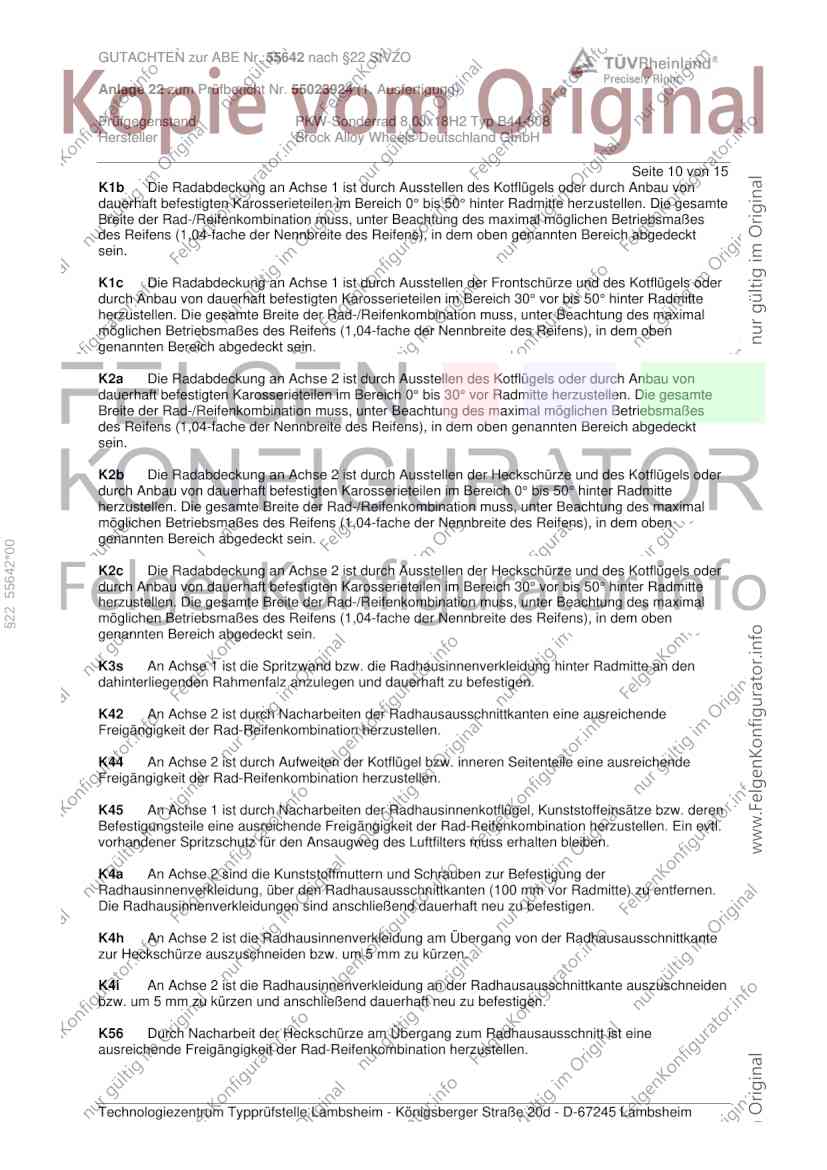

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§22 55642*00
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

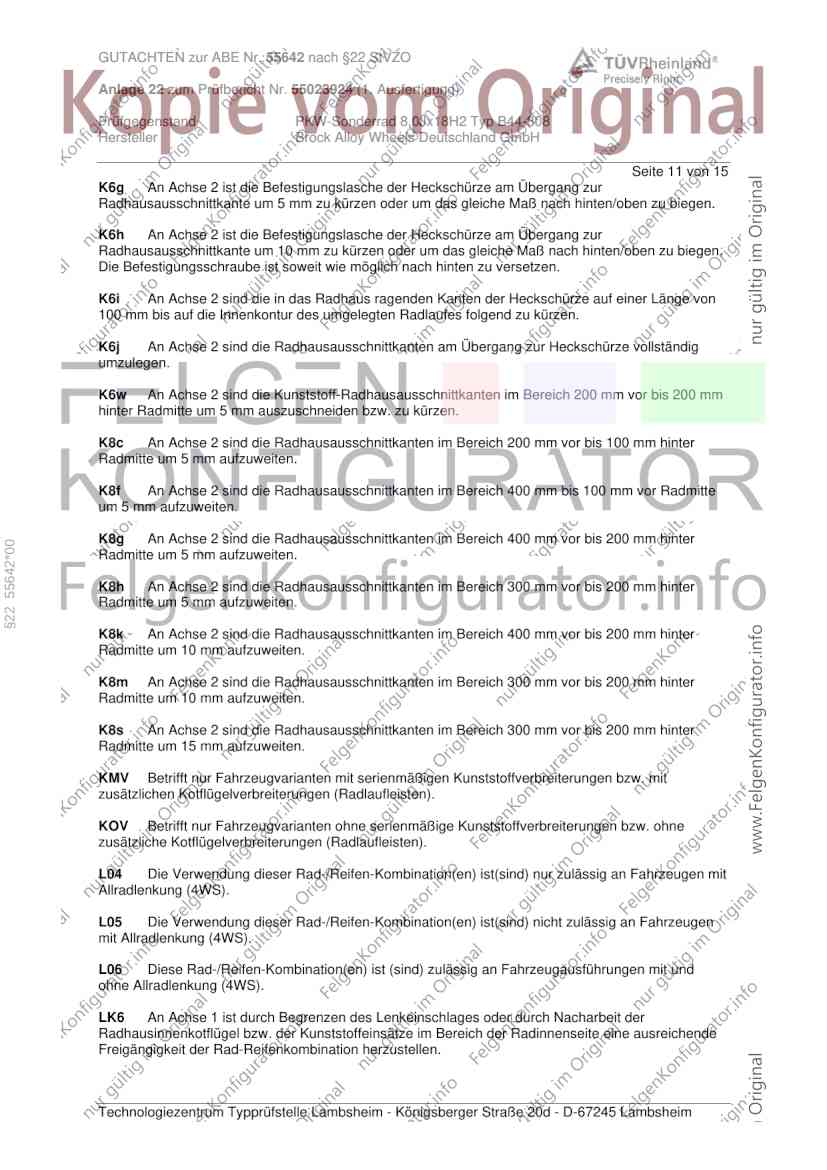

Seite 11 von 15
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
§22 55642*00
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

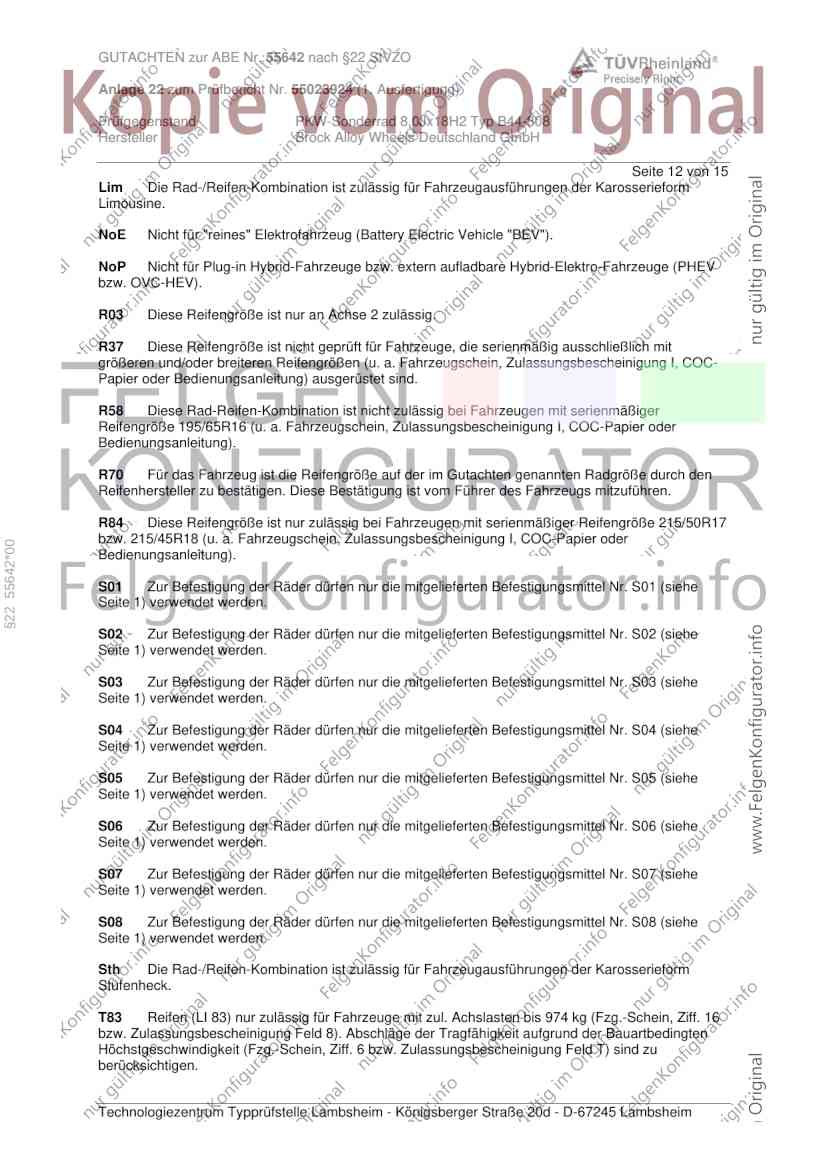

Seite 12 von 15
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R58 Diese Rad-Reifen-Kombination ist nicht zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 195/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R84 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/50R17
bzw. 215/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
§22 55642*00
Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

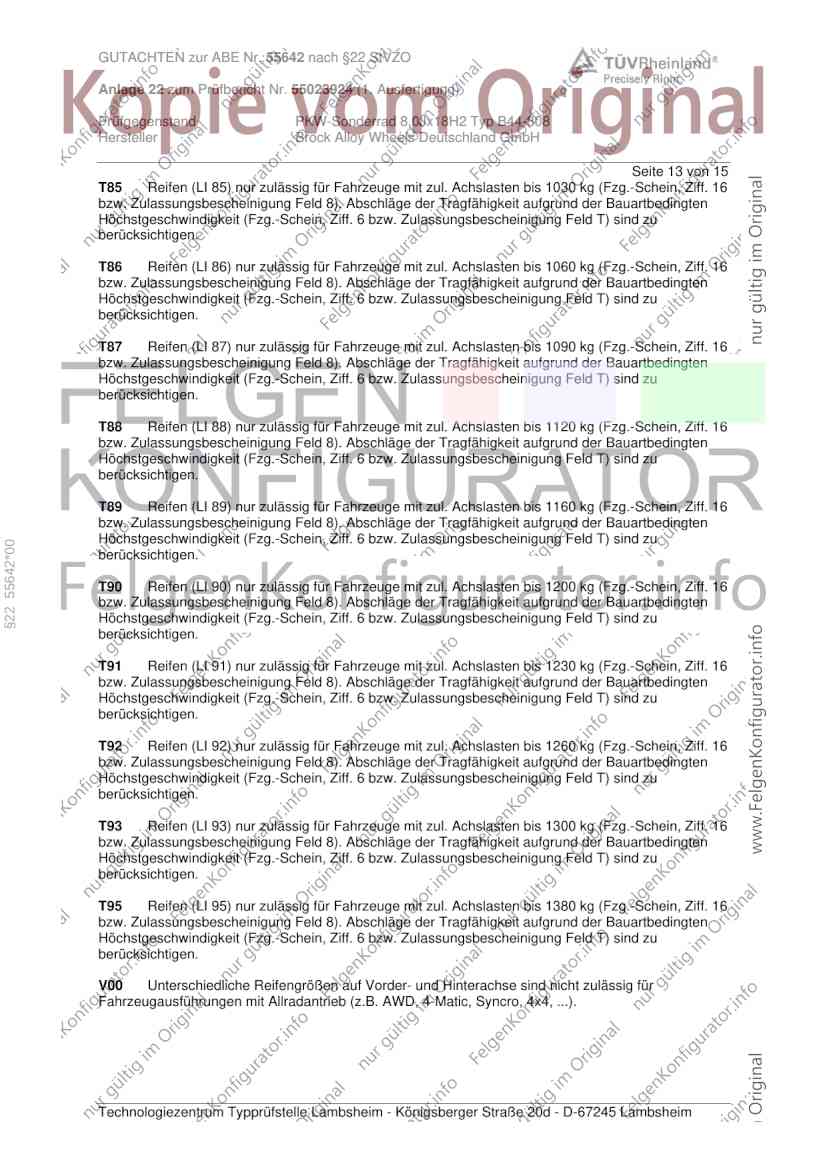

Seite 13 von 15
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 55642*00
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

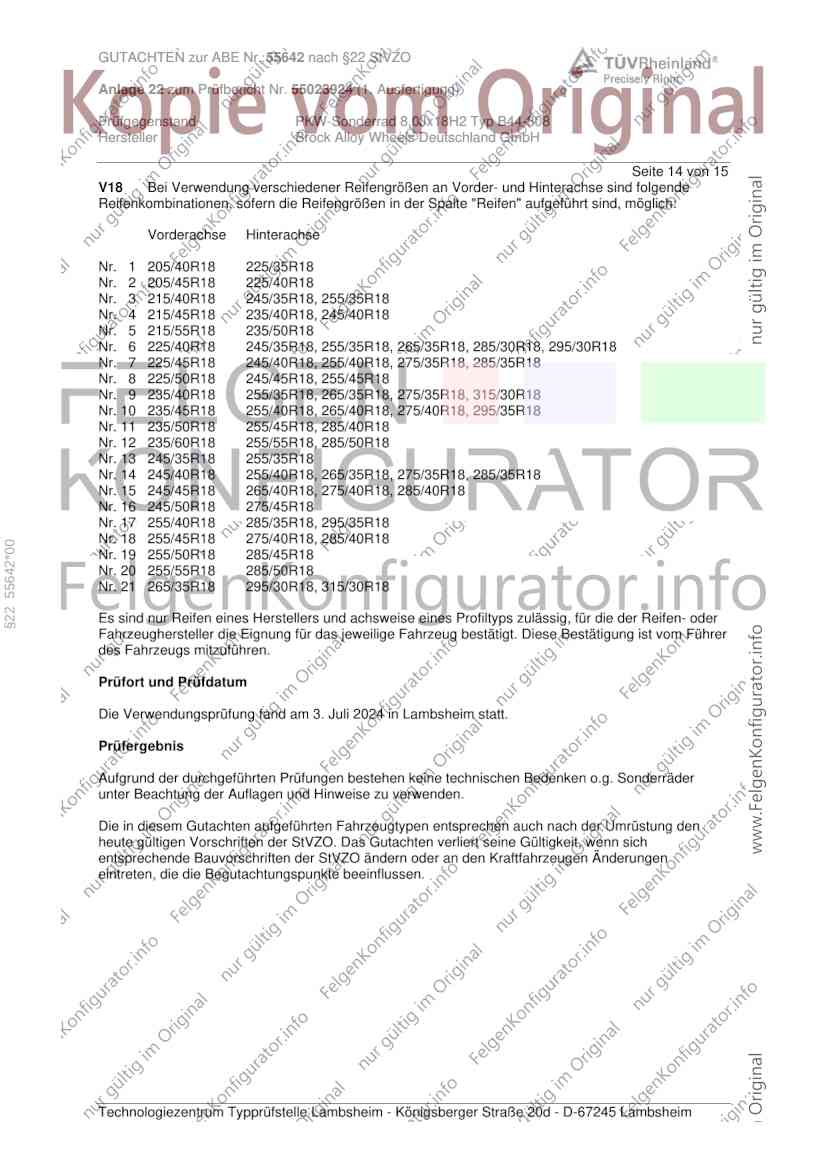

Seite 14 von 15
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
§22 55642*00
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Juli 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

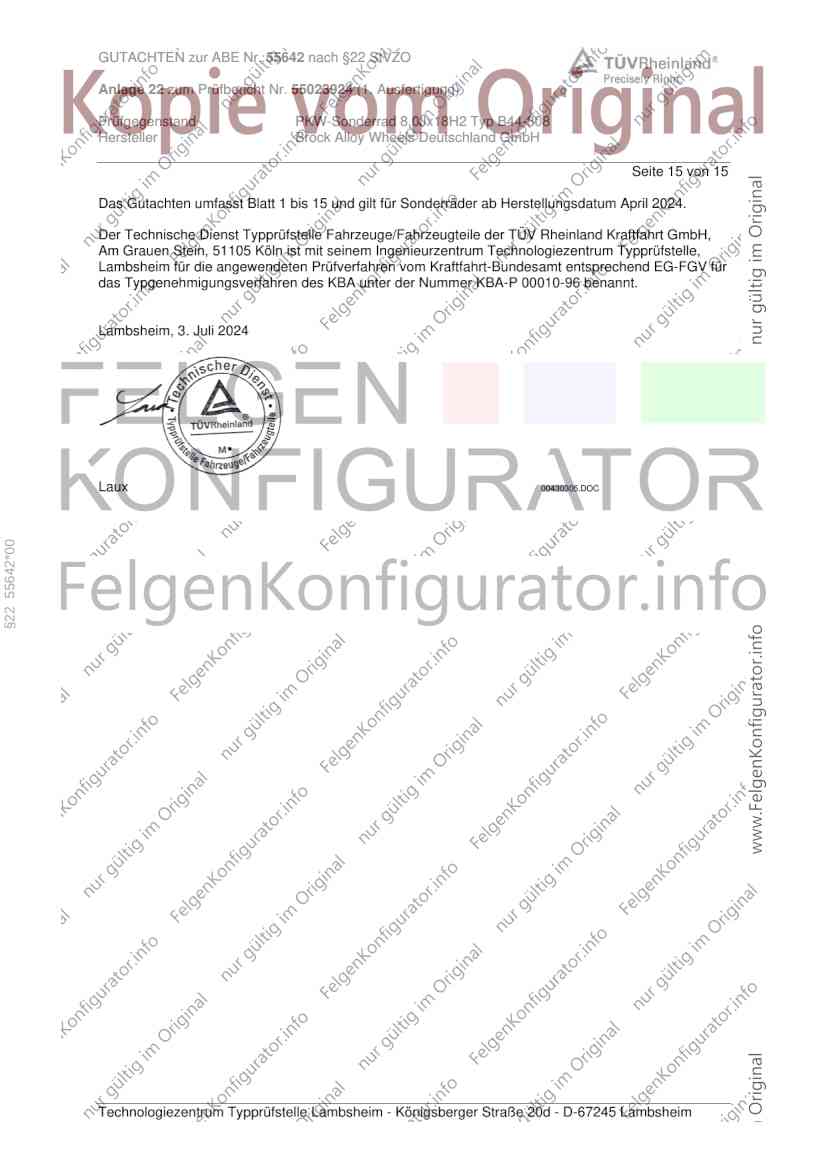

GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 22 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 15
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum April 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juli 2024
Laux 00430305.DOC
§22 55642*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
