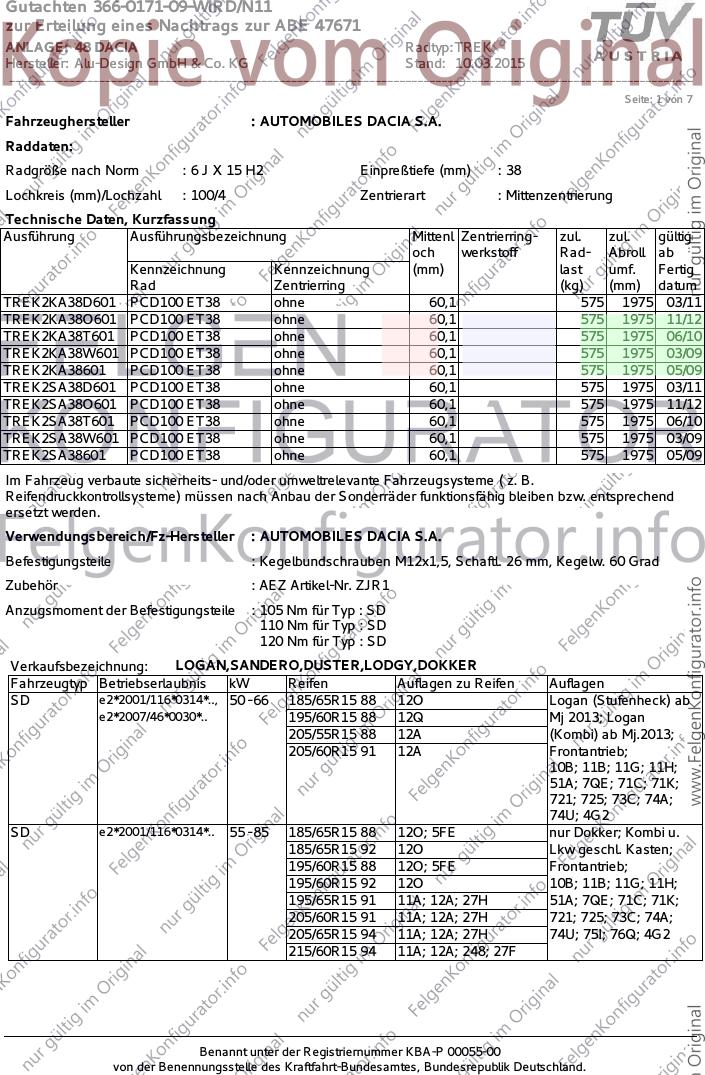

Gutachten 366-0171-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 48 DACIA Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 1 von 7
Fahrzeughersteller : AUTOMOBILES DACIA S.A.
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK2KA38D601 PCD100 ET38 ohne 60,1 575 1975 03/11
TREK2KA38O601 PCD100 ET38 ohne 60,1 575 1975 11/12
TREK2KA38T601 PCD100 ET38 ohne 60,1 575 1975 06/10
TREK2KA38W601 PCD100 ET38 ohne 60,1 575 1975 03/09
TREK2KA38601 PCD100 ET38 ohne 60,1 575 1975 05/09
TREK2SA38D601 PCD100 ET38 ohne 60,1 575 1975 03/11
TREK2SA38O601 PCD100 ET38 ohne 60,1 575 1975 11/12
TREK2SA38T601 PCD100 ET38 ohne 60,1 575 1975 06/10
TREK2SA38W601 PCD100 ET38 ohne 60,1 575 1975 03/09
TREK2SA38601 PCD100 ET38 ohne 60,1 575 1975 05/09
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJR1
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : SD
110 Nm für Typ : SD
120 Nm für Typ : SD
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 50 - 66 185/65R15 88 12O Logan (Stufenheck) ab
e2*2007/46*0030*.. 195/60R15 88 12Q Mj 2013; Logan
205/55R15 88 12A (Kombi) ab Mj.2013;
205/60R15 91 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7QE; 71C; 71K;
721; 725; 73C; 74A;
74U; 4G2
SD e2*2001/116*0314*.. 55 - 85 185/65R15 88 12O; 5FE nur Dokker; Kombi u.
185/65R15 92 12O Lkw geschl. Kasten;
195/60R15 88 12O; 5FE Frontantrieb;
195/60R15 92 12O 10B; 11B; 11G; 11H;
195/65R15 91 11A; 12A; 27H 51A; 7QE; 71C; 71K;
205/60R15 91 11A; 12A; 27H 721; 725; 73C; 74A;
205/65R15 94 11A; 12A; 27H 74U; 75I; 76Q; 4G2
215/60R15 94 11A; 12A; 248; 27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 48 DACIA Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 2 von 7
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 50 - 77 185/60R15 88 Logan MCV (Kombi) bis
e2*2007/46*0030*.. 185/65R15 88 Mj.2013; Frontantrieb;
195/60R15 88 11A; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24M 12A; 51A; 7QE; 71C;
225/50R15 91 11A; 24D 71K; 721; 725; 73C;
74A; 74U; 4G2
SD e2*2001/116*0314*.., 53 - 66 185/65R15 88 12O Nicht Sandero Stepway;
e2*2007/46*0030*.. 195/60R15 88 12Q Sandero (Schrägheck)
205/55R15 88 12A ab Mj2013;
205/60R15 91 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7QE; 71C; 71K;
721; 725; 73C; 74A;
74U; 4G2
SD e2*2001/116*0314*.. 60 - 85 185/65R15 88 12O Nur Lodgy;
195/60R15 88 12O Frontantrieb;
195/65R15 91 11A; 12A; 27H 10B; 11B; 11G; 11H;
205/60R15 91 11A; 12A; 27H 12A; 51A; 7QE; 71C;
205/65R15 94 11A; 12A; 27H 71K; 721; 725; 73C;
215/60R15 94 11A; 12A; 27F 74A; 74U; 76Q; 4G2
SD e2*2001/116*0314*.., 50 - 64 175/65R15 84 5EA; 51J Logan (Stufenheck)
e2*2007/46*0030*.. 50 - 77 185/60R15 84 5EA bis Mj 2012;
185/65R15 88 Frontantrieb;
195/60R15 88 10B; 11B; 11G; 11H;
205/55R15 88 12A; 51A; 7QE; 71C;
225/50R15 91 11A; 24M 71K; 721; 725; 73C;
74A; 74U; 4G2
SD e2*2001/116*0314*.., 50 - 65 175/65R15 84 51J Sandero bis Mj 2012;
e2*2007/46*0030*.. 185/60R15 84 Frontantrieb;
50 - 77 185/65R15 88 10B; 11B; 11G; 11H;
195/60R15 88 12A; 51A; 7QE; 71C;
205/55R15 88 11A; 24J; 24M 71K; 721; 725; 73C;
205/60R15 91 11A; 24J; 24M 74A; 74U; 4G2
225/50R15 91 11A; 24C; 24D; 57I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 48 DACIA Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 3 von 7
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 48 DACIA Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 4 von 7
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4G2) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 700 16 28R (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
57I) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R15
Hinterachse: 225/50R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74U) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile wie Zentrierstifte,
Befestigungsschrauben, Sicherungsringe, müssen entfernt werden oder durch geeignete Teile ersetzt
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 48 DACIA Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 5 von 7
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
7QE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 700 99 87R (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 48 DACIA Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 6 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DACIA
Fahrzeugtyp: SD
Genehm.Nr.: e2*2001/116*0314*..
Handelsbez.: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Variante(n): Frontantrieb, Kombi, Lodgy
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 400 VA
26P x = 280 y = 360 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 330 y = 400 15 VA
26N x = 330 y = 400 8 VA
27F x = 325 y = 300 30 HA
27H x = 325 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 48 DACIA Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 7 von 7
Fahrzeug:
Hersteller: DACIA
Fahrzeugtyp: SD
Genehm.Nr.: e2*2001/116*0314*..
Handelsbez.: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Variante(n): Frontantrieb, Kombi, nur Dokker
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 400 VA
26P x = 280 y = 360 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 330 y = 400 15 VA
26N x = 330 y = 400 8 VA
27F x = 325 y = 400 20 HA
27H x = 325 y = 400 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
