GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 11
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 CO 655 A2/Z01 Ø63,3-60,2 4/100/60,1 38 615 1960
Kennzeichnungen
KBA-Nummer 46729
Herstellerzeichen rial
Radtyp und Ausführung CO 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30,5
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135506)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan 50,55,64 185/65R15 A02 A04 A05
SD 50,55,64 195/60R15 A08 A09 A12
e2*2001/116*0314*.. 50,55,64 205/55R15 A14 A21 Sth
50,55,64 205/60R15 A01 K17 V15 S01
50,55,64 225/50R15 A01 K17 K41
Nissan Micra 48-63 175/65R15 M53 R09 A02 A04 A05
K12 48-81 175/60R15 M52 R37 A08 A09 A12
e11*2001/116*0195*. 48-81 185/55R15 A01 K42 K49 K50 A14 A21 Cbo
48-81 195/50R15 A01 G66 K42 K49 K50 Flh V15 S01
48-81 195/55R15 A01 K25 K41 K42 K49 K50
48-81 205/50R15 A01 K25 K42 K44 K49 K50
Nissan Note 50-85 175/65R15 A11 R70 A02 A04 A05
E11 50-85 185/65R15 A11 A08 A09 A14
e11*2001/116*0268*. 50-85 195/60R15 A30 A21 S01
50-85 205/55R15 A01 A12 K49 K50
50-85 205/60R15 A01 A12 K49 K50
Megane 60-96 195/65R15 A13 A02 A04 A05
M 60-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 60-96 215/60R15 A01 A12 K49 K50 A21 B03 Flh
60-96 225/55R15 A01 A12 K49 K50 RDK V15 S01
Megane Cabrio 78-96 195/65R15 A13 A02 A04 A05
M 78-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 78-96 215/60R15 A12 A21 B03 Cbo
- Cabrio/Coupé 78-96 225/55R15 A01 A12 K49 K50 Cpe RDK V15
S01
Megane Grandtour 60-96 195/65R15 A13 A02 A04 A05
M 60-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 60-96 215/60R15 A01 A12 K29 A21 B03 Car
60-96 225/55R15 A01 A12 K29 K49 K50 RDK V15 S01
Megane Stufenheck 60-96 195/65R15 A13 A02 A04 A05
M 60-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 60-96 215/60R15 A12 A21 B03 RDK
60-96 225/55R15 A01 A12 K49 K50 Sth V15 S01
Ren. Megane Break 47-85 185/60R15 A02 A04 A05
KA 47-85 195/55R15 A08 A09 A12
e2*98/14*0192*.. A14 A21 B02
S01
Ren. Megane Cabrio 101-108 185/55R15 K46 T81 A01 A02 A04
EA 108 195/55R15 K42 K46 A05 A08 A09
e2*93/81*0103*.. 66-84 185/55R15 K46 R37 T81 A12 A14 A21
e2*98/14*0103*.. 66-84 195/50R15 K42 K46 B03 X23 S01
Ren. Megane Cabrio 72-84 185/60R15 A02 A04 A05
EA 72-84 195/55R15 A08 A09 A12
e2*93/81*0103*.. A14 A21 B02
e2*98/14*0103*.. B03 X24 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ren. Megane Classic 59-85 185/60R15 A02 A04 A05
LA 59-85 195/55R15 A08 A09 A12
e2*93/81*0072*.., A14 A21 B02
e2*98/14*0072*.. B03 X24 S01
Ren. Megane Classic 47-84 185/55R15 K46 A01 A02 A04
LA A05 A08 A09
e2*93/81*0072*.., A12 A14 A21
e2*98/14*0072*.. B02 X23 S01
Ren. Megane Coupé 101-108 185/55R15 K46 M+S T81 A01 A02 A04
DA 108 195/55R15 K42 K46 A05 A08 A09
e2*93/81*0009*.. 66-84 185/55R15 K46 R37 T81 A12 A14 A21
e2*98/14*0009*.. 66-84 195/50R15 K42 K46 B03 X23 S01
Ren. Megane Coupé 72-84 185/60R15 A02 A04 A05
DA 72-84 195/55R15 A08 A09 A12
e2*93/81*0009*.. A14 A21 B02
e2*98/14*0009*.. B03 X24 S01
Renault 19 43-101 185/55R15 R37 A02 A04 A05
B/C53, D53 43-101 195/50R15 A08 A09 A12
E979, F798 43-101 215/45R15 R70 A14 A21 S01
Renault 19 43-99 185/55R15 R37 A02 A04 A05
L53, X53 43-99 195/50R15 A08 A09 A12
F144, G073 43-99 215/45R15 R70 A14 A21 S01
Renault Clio 40-97 195/45R15 G13 K42 K90 A01 A02 A04
57 A05 A08 A09
e2*93/81*0064*.. A12 A14 A21
S01
Renault Clio 40-79 195/45R15 T78 A01 A02 A04
B 42-79 185/55R15 A05 A08 A09
e2*93/81*0126*.. 42-79 195/50R15 A12 A14 A21
e2*98/14*0126*.. K42 K46 S01
Renault Clio 40-79,5 195/45R15 A01 A02 A04
B/C57 40-79,5 205/45R15 A05 A08 A09
F543 99-108 185/55R15 R37 A12 A14 A21
99-108 195/50R15 K42 K45 K90
99-108 215/45R15 R70 S01
Renault Clio 48-82 175/65R15 A11 R70 A02 A04 A05
R 48-82 185/60R15 A63 A08 A09 A14
e2*2001/116*0327*.. 48-82 195/55R15 A12 A21 B03 Flh
R1S RDK S01
Renault Clio 63-82 175/65R15 A11 R70 A02 A04 A05
R 63-82 185/60R15 A31 A08 A09 A14
e2*2001/116*0327*.. 63-82 195/55R15 A12 A21 B03 Flh
R1B RDK S01
Renault Espace 65-79 195/60R15 A01 A02 A04
J11/13 65-79 205/50R15 K44 A05 A08 A09
D767 86,5 205/55R15 K44 A12 A14 A21
K42 K50 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Espace 65-79 205/60R15 G01 K49 K50 K56 A01 A02 A04
J63 A05 A08 A09
F691 A12 A14 A21
S01
Renault Laguna 61,3-102 195/55R15 T84 Z14 A02 A04 A05
B56 61,3-102 195/60R15 A01 G27 T88 X40 A08 A09 A12
G638, 61,3-102 195/60R15 T88 X46 A14 A21 B03
e2*93/81*0012*.., 61,3-102 195/65R15 A01 K42 K56 R09 V15 S01
e2*98/14*0012*.. 61,3-102 205/50R15 A01 K42 K49 K56 T86 Z14
61,3-102 205/55R15 A01 G27 K42 K49 K56 T87
61,3-102 205/60R15 A01 K42 K49 K56 R09
61,3-102 205/60R15 A01 K42 K49 K56 X11
61,3-102 215/50R15 A01 K42 K49 K56 T88 Z14
61,3-102 215/55R15 A01 K42 K49 K56 T89 X11
61,3-102 225/50R15 A01 G27 K41 K42 K49 K50 K56
61,3-84 185/55R15 T85 Z14
Renault Laguna 61,3-102 195/60R15 A01 G27 T88 X40 A02 A04 A05
K56 61,3-102 195/60R15 T88 X46 A08 A09 A12
e2*93/81*0011*.., 61,3-102 195/65R15 A01 K42 K56 R09 A14 A21 B02
e2*98/14*0011*.. 61,3-102 195/65R15 A01 G01 K42 K56 V15 S01
61,3-102 205/50R15 A01 K42 K49 K56 T86 Z14
61,3-102 205/55R15 A01 G27 K42 K49 K56 T87
61,3-102 205/60R15 A01 K42 K49 K56 R09
61,3-102 205/60R15 A01 K42 K49 K56 X11
61,3-102 215/50R15 A01 K42 K49 K56 T88 Z14
61,3-102 215/55R15 A01 K41 K42 K49 K56 T89 X11
61,3-102 225/50R15 A01 G27 K41 K42 K49 K50 K56
Renault Megane 59-85 185/60R15 A02 A04 A05
BA 59-85 195/55R15 A08 A09 A12
e2*93/81*0010*.. A14 A21 B02
e2*98/14*0010*.. B03 X24 S01
Renault Megane 108 195/55R15 K46 A01 A02 A04
BA 47-84 185/55R15 K46 R37 T81 A05 A08 A09
e2*93/81*0010*.. 47-84 195/50R15 K42 K46 T81 A12 A14 A21
e2*98/14*0010*.. 51,5 205/45R15 K42 K46 T81 B03 X23 S01
Renault Modus 48-57,5 185/55R15 A11 R37 T81 T82 A02 A04 A05
P 48-82 175/65R15 A11 R09 R70 A08 A09 A14
e2*2001/116*0319*.. 48-82 175/65R15 A01 A11 G03 R70 A21 RDK S01
48-82 185/60R15 A11
48-82 195/55R15 A12
48-82 205/50R15 A01 A12 K44 K46 K49 K50
48-82 205/55R15 A01 A12 G77 K44 K46 K49 K50
K56
Renault Safrane 65-101 185/65R15 R37 T87 T88 T92 123 A01 A02 A04
B54 65-101 195/60R15 T86 T87 T88 123 A05 A08 A09
G199, 65-101 195/65R15 R09 123 A12 A14 A21
e2*93/81*0063*.., 65-101 205/60R15 T90 T91 X11 123 K41 K42 K45
e2*98/14*0063*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Scenic II 60-83 195/65R15 A13 123 A02 A04 A05
JM 60-83 205/60R15 A13 T90 T91 123 A08 A09 A14
e2*2001/116*0274*.. 60-83 215/60R15 A12 123 A21 B03 RDK
60-83 225/55R15 A12 123 V15 S01
Renault Scénic 55-66 185/65R15 K50 R09 A01 A02 A04
JA 55-66 195/55R15 K50 A05 A08 A09
e2*93/81*0068*.., A12 A14 A21
e2*98/14*0068*.. B02 X04 S01
Renault Scénic 44-103 195/60R15 K42 K50 L02 A01 A02 A04
JA 44-103 205/55R15 K42 K50 L02 A05 A08 A09
e2*93/81*0068*.., 44-85 185/65R15 K50 R37 A12 A14 A21
e2*98/14*0068*.. X05 S01
Auflagen und Hinweise
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 11
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Um eine ausreichende Freigängigkeit zu
gewährleisten müssen die verwendeten Schneeketten den vom Hersteller empfohlenen entsprechen.
Die Hinweise des Fahrzeugherstellers sind zu beachten (siehe Betriebsanleitung/Hanbuch).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 11
G13 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit 13 Zoll Bereifung ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G27 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit der Bereifung 185/65R14
ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G66 Für Fahrzeuge, die serienmäßig mit der Reifengröße 175/65R15 ausgerüstet sind, ist der
Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Wegstreckenzählers
innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige
angeglichen werden muß, kann diese Rad- / Reifenkombination nicht als wahlweise Ausrüstung in die
Fahrzeugpapiere eingetragen werden.
G77 Für Fahrzeuge, die serienmäßig nicht wahlweise mit der Reifengröße 175/65R15, 185/60R15
oder 185/55R16 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen
Toleranzen (§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren
eingetragenen Rad-Reifenkombinationen auf Zulässigkeit zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in
den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 11

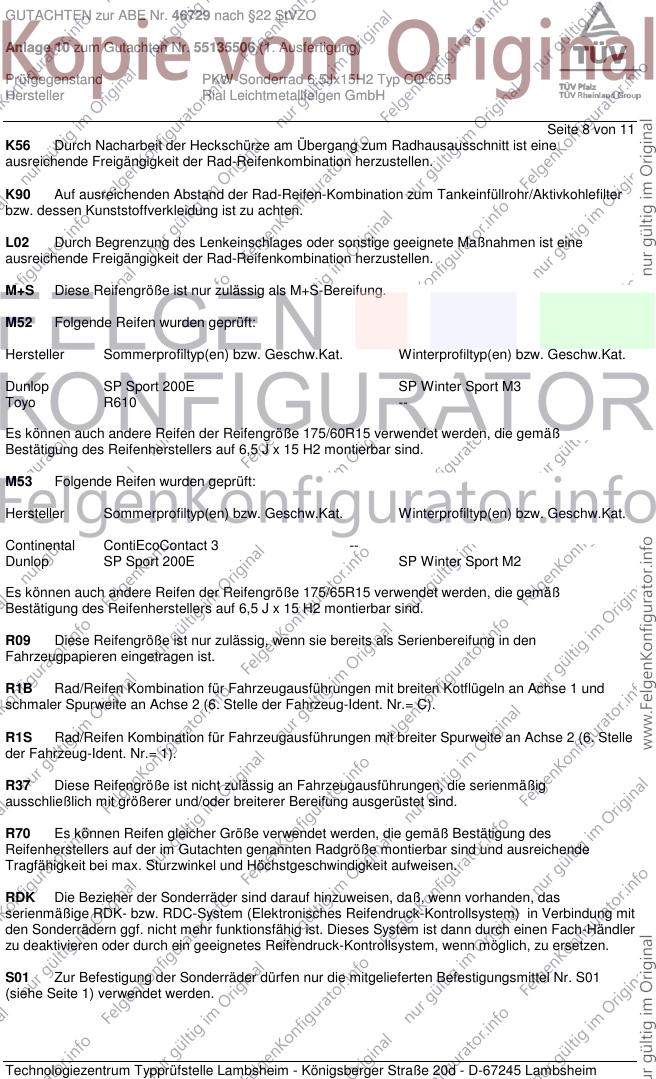

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M52 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP Sport 200E SP Winter Sport M3
Toyo R610 --
Es können auch andere Reifen der Reifengröße 175/60R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 6,5 J x 15 H2 montierbar sind.
M53 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental ContiEcoContact 3 --
Dunlop SP Sport 200E SP Winter Sport M2
Es können auch andere Reifen der Reifengröße 175/65R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 6,5 J x 15 H2 montierbar sind.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= C).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stelle
der Fahrzeug-Ident. Nr.= 1).
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 11
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 11
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X04 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
175/70R14.
X05 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
185/70R14, 185/65R15, 195/60R15 oder 205/55R15.
X11 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R15, 205/60R15 oder 205/55R16.
X23 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Serienbereifung
185/60R15.
X24 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
185/60R15.
X40 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
185/65R14.
X46 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R14.
Z14 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 14 Zoll Serienbereifung
(Sommer).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

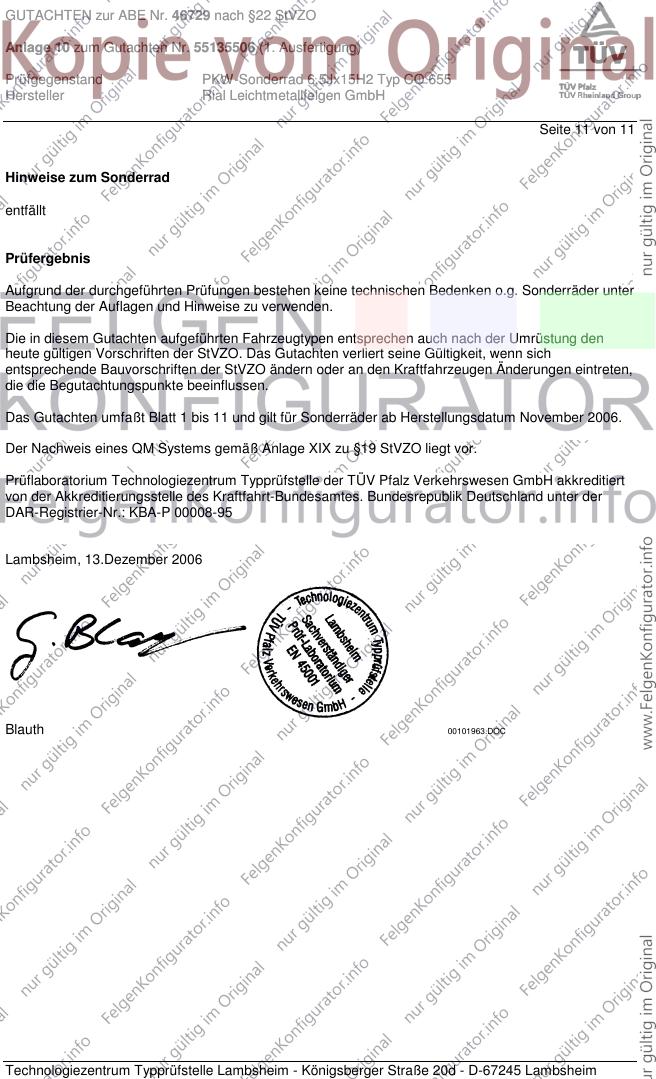

Seite 11 von 11
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Dezember 2006
Blauth 00101963.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
