GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 12
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 CO 655 A2/Z01 Ø63,3-60,1 4/100/60,1 38 615 1960
Kennzeichnungen
KBA-Nummer 46729
Herstellerzeichen rial
Radtyp und Ausführung CO 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 30,5
S02 Schraube M12x1,5 Kegel 60° 105 30,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55135506 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan 50-64 185/65R15 A33 T92 A02 A04 A05
FSD/USD 50-64 195/60R15 A12 T92 A08 A09 A14
N386 50-64 205/60R15 A12 A21 A58 V15
- Pick-Up 50-64 225/50R15 A01 A12 K2b K4i K6g K6i K8f S02
- geschl. Kasten 50-64 225/55R15 A01 A12 G01 K2b K4i K6g K6i
K8f
Dacia Logan 50-77 185/65R15 A02 A04 A05
SD/SR 50-77 195/60R15 A08 A09 A12
e2*2001/116*0314*..; 50-77 205/55R15 A14 A21 Sth
e2*2001/116*0323*..; 50-77 205/60R15 A01 K17 V15 S02
e2*2007/46*0030*.. 50-77 225/50R15 A01 K17 K41
Dacia Logan MCV 50-77 185/65R15 A02 A04 A05
SD/SR 50-77 195/60R15 A01 K56 T87 A08 A09 A12
e2*2001/116*0314*..; 50-77 205/55R15 A01 K2b K44 K56 A14 A21 Car
e2*2001/116*0323*..; 50-77 205/60R15 A01 K2b K44 K56 V15 S02
e2*2007/46*0030*.. 50-77 225/50R15 A01 K2b K44 K56
- Kombi
Dacia Sandero 50-64 185/65R15 A02 A04 A05
SD/SR 50-64 195/60R15 A08 A09 A12
e2*2001/116* 50-64 205/55R15 A01 K1a K1b K2b A14 A21 Flh
0314*15-../0323*11-.. 50-64 205/60R15 A01 K1a K1b K2b S02
e2*2007/46*0013*..:
e2*2007/46*0030*..
Dacia Sandero Step. 50, 64 185/65R15 A33 A02 A04 A05
SD/SR 50, 64 195/60R15 A12 A08 A09 A14
e2*2001/116* 50, 64 205/55R15 A12 A21 Flh KMV
0314*28-../0323*20-. 50, 64 205/60R15 A12 S02
- Stepway
Nissan Micra 48-81 175/60R15 K1c K2c R37 R70 A01 A02 A04
K12 48-81 175/65R15 K1c K2c R09 R70 A05 A08 A09
e11*2001/116*0195*. 48-81 185/55R15 K1c K2c K42 A12 A14 A21
48-81 195/50R15 G66 K1c K2c K42 Cbo Flh V15
48-81 195/55R15 K1c K25 K2c K41 K42 S01
48-81 205/50R15 K1c K25 K2c K42 K44
Nissan Note 50-85 175/65R15 A11 R70 A02 A04 A05
E11 50-85 185/65R15 A11 A08 A09 A14
e11*2001/116*0268*. 50-85 195/60R15 A01 A30 K1a K2b A21 S01
50-85 205/55R15 A01 A12 K1c K2b
50-85 205/60R15 A01 A12 K1c K2b
Megane 60-96 195/65R15 A13 A02 A04 A05
M 60-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 60-96 215/60R15 A01 A12 K1c K2b A21 B03 Flh
60-96 225/55R15 A01 A12 K1c K2b RDK V15 S01
Megane Grandtour 60-96 195/65R15 A13 A02 A04 A05
M 60-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 60-96 215/60R15 A01 A12 K29 A21 B03 Car
60-96 225/55R15 A01 A12 K1a K1b K29 K2b RDK V15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Megane Stufenheck 60-96 195/65R15 A13 A02 A04 A05
M 60-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 60-96 215/60R15 A12 A21 B03 RDK
60-96 225/55R15 A01 A12 K1a K1b K2b Sth V15 S01
Ren. Megane Break 47-85 185/60R15 A02 A04 A05
KA 47-85 195/55R15 A08 A09 A12
e2*98/14*0192*.. A14 A21 B02
S01
Ren. Megane Cabrio 101-108 185/55R15 K46 T81 A01 A02 A04
EA 108 195/55R15 K42 K46 A05 A08 A09
e2*93/81*0103*.. 66-84 185/55R15 K46 R37 T81 A12 A14 A21
e2*98/14*0103*.. 66-84 195/50R15 K42 K46 B03 X23 S01
Ren. Megane Cabrio 72-84 185/60R15 A02 A04 A05
EA 72-84 195/55R15 A08 A09 A12
e2*93/81*0103*.. A14 A21 B02
e2*98/14*0103*.. B03 X24 S01
Ren. Megane Cabrio 76-96 195/65R15 A13 A02 A04 A05
M 76-96 205/60R15 A33 A08 A09 A14
e2*98/14*0272*.. 76-96 215/60R15 A12 A21 B03 Cbo
- Cabrio/Coupé 76-96 225/55R15 A01 A12 K1a K2b Cpe RDK V15
S01
Ren. Megane Classic 59-85 185/60R15 A02 A04 A05
LA 59-85 195/55R15 A08 A09 A12
e2*93/81*0072*.., A14 A21 B02
e2*98/14*0072*.. B03 X24 S01
Ren. Megane Classic 47-84 185/55R15 K46 A01 A02 A04
LA A05 A08 A09
e2*93/81*0072*.., A12 A14 A21
e2*98/14*0072*.. B02 X23 S01
Ren. Megane Coupé 101-108 185/55R15 K46 M+S T81 A01 A02 A04
DA 108 195/55R15 K42 K46 A05 A08 A09
e2*93/81*0009*.. 66-84 185/55R15 K46 R37 T81 A12 A14 A21
e2*98/14*0009*.. 66-84 195/50R15 K42 K46 B03 X23 S01
Ren. Megane Coupé 72-84 185/60R15 A02 A04 A05
DA 72-84 195/55R15 A08 A09 A12
e2*93/81*0009*.. A14 A21 B02
e2*98/14*0009*.. B03 X24 S01
Renault 19 43-101 185/55R15 R37 A02 A04 A05
B/C53, D53 43-101 195/50R15 A08 A09 A12
E979, F798 43-101 215/45R15 R70 A14 A21 S01
Renault 19 43-99 185/55R15 R37 A02 A04 A05
L53, X53 43-99 195/50R15 A08 A09 A12
F144, G073 43-99 215/45R15 R70 A14 A21 S01
Renault Clio 40-97 195/45R15 G13 K42 K90 A01 A02 A04
57 A05 A08 A09
e2*93/81*0064*.. A12 A14 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Clio 40-79 195/45R15 T78 A01 A02 A04
B 42-79 185/55R15 A05 A08 A09
e2*93/81*0126*.. 42-79 195/50R15 A12 A14 A21
e2*98/14*0126*.. K42 K46 S01
Renault Clio 40-79,5 195/45R15 A01 A02 A04
B/C57 40-79,5 205/45R15 A05 A08 A09
F543 99-108 185/55R15 R37 A12 A14 A21
99-108 195/50R15 K42 K45 K90
99-108 215/45R15 R70 S01
Renault Clio 48-102 175/65R15 A11 R70 A02 A04 A05
R 48-102 185/60R15 A63 A08 A09 A14
e2*2001/116*0327*..; 48-102 195/55R15 A12 A21 B03 Car
e2*2007/46*0008*.. Flh R1S RDK
S01
Renault Clio 48-102 175/65R15 A11 R37 R70 A02 A04 A05
R 48-102 185/60R15 A31 A08 A09 A14
e2*2001/116*0327*..; 48-102 195/55R15 A12 A21 B03 Car
e2*2007/46*0008*.. Flh R1B RDK
S01
Renault Espace 65-79 195/60R15 A01 A02 A04
J11/13 65-79 205/50R15 K44 A05 A08 A09
D767 86,5 205/55R15 K44 A12 A14 A21
K2c K42 S01
Renault Espace 65-79 205/60R15 G01 K1a K2b K56 A01 A02 A04
J63 A05 A08 A09
F691 A12 A14 A21
S01
Renault Laguna 61,3-102 195/55R15 T84 Z14 A02 A04 A05
B56 61,3-102 195/60R15 A01 G27 T88 X40 A08 A09 A12
G638, 61,3-102 195/60R15 T88 X46 A14 A21 B03
e2*93/81*0012*.., 61,3-102 195/65R15 A01 K42 K56 R09 V15 S01
e2*98/14*0012*.. 61,3-102 205/50R15 A01 K1a K42 K56 T86 Z14
61,3-102 205/55R15 A01 G27 K1a K42 K56 T87
61,3-102 205/60R15 A01 K1a K42 K56 R09
61,3-102 205/60R15 A01 K1a K42 K56 X11
61,3-102 215/50R15 A01 K1a K42 K56 T88 Z14
61,3-102 215/55R15 A01 K1a K42 K56 T89 X11
61,3-102 225/50R15 A01 G27 K1c K2b K41 K42 K56
61,3-84 185/55R15 T85 Z14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

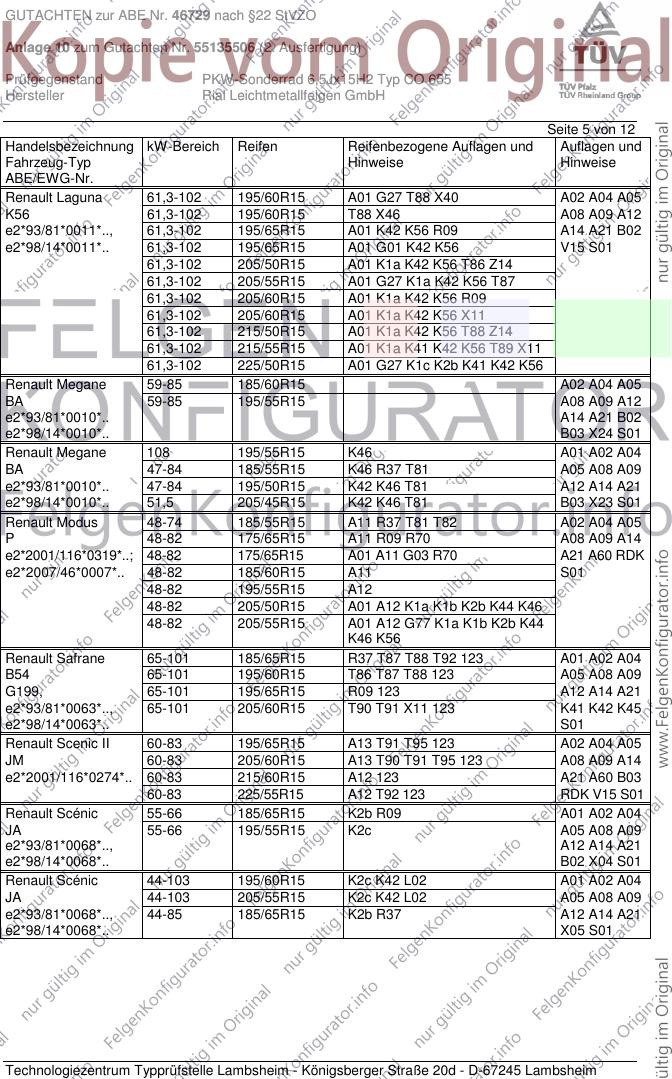

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 61,3-102 195/60R15 A01 G27 T88 X40 A02 A04 A05
K56 61,3-102 195/60R15 T88 X46 A08 A09 A12
e2*93/81*0011*.., 61,3-102 195/65R15 A01 K42 K56 R09 A14 A21 B02
e2*98/14*0011*.. 61,3-102 195/65R15 A01 G01 K42 K56 V15 S01
61,3-102 205/50R15 A01 K1a K42 K56 T86 Z14
61,3-102 205/55R15 A01 G27 K1a K42 K56 T87
61,3-102 205/60R15 A01 K1a K42 K56 R09
61,3-102 205/60R15 A01 K1a K42 K56 X11
61,3-102 215/50R15 A01 K1a K42 K56 T88 Z14
61,3-102 215/55R15 A01 K1a K41 K42 K56 T89 X11
61,3-102 225/50R15 A01 G27 K1c K2b K41 K42 K56
Renault Megane 59-85 185/60R15 A02 A04 A05
BA 59-85 195/55R15 A08 A09 A12
e2*93/81*0010*.. A14 A21 B02
e2*98/14*0010*.. B03 X24 S01
Renault Megane 108 195/55R15 K46 A01 A02 A04
BA 47-84 185/55R15 K46 R37 T81 A05 A08 A09
e2*93/81*0010*.. 47-84 195/50R15 K42 K46 T81 A12 A14 A21
e2*98/14*0010*.. 51,5 205/45R15 K42 K46 T81 B03 X23 S01
Renault Modus 48-74 185/55R15 A11 R37 T81 T82 A02 A04 A05
P 48-82 175/65R15 A11 R09 R70 A08 A09 A14
e2*2001/116*0319*..; 48-82 175/65R15 A01 A11 G03 R70 A21 A60 RDK
e2*2007/46*0007*.. 48-82 185/60R15 A11 S01
48-82 195/55R15 A12
48-82 205/50R15 A01 A12 K1a K1b K2b K44 K46
48-82 205/55R15 A01 A12 G77 K1a K1b K2b K44
K46 K56
Renault Safrane 65-101 185/65R15 R37 T87 T88 T92 123 A01 A02 A04
B54 65-101 195/60R15 T86 T87 T88 123 A05 A08 A09
G199, 65-101 195/65R15 R09 123 A12 A14 A21
e2*93/81*0063*.., 65-101 205/60R15 T90 T91 X11 123 K41 K42 K45
e2*98/14*0063*.. S01
Renault Scenic II 60-83 195/65R15 A13 T91 T95 123 A02 A04 A05
JM 60-83 205/60R15 A13 T90 T91 T95 123 A08 A09 A14
e2*2001/116*0274*.. 60-83 215/60R15 A12 123 A21 A60 B03
60-83 225/55R15 A12 T92 123 RDK V15 S01
Renault Scénic 55-66 185/65R15 K2b R09 A01 A02 A04
JA 55-66 195/55R15 K2c A05 A08 A09
e2*93/81*0068*.., A12 A14 A21
e2*98/14*0068*.. B02 X04 S01
Renault Scénic 44-103 195/60R15 K2c K42 L02 A01 A02 A04
JA 44-103 205/55R15 K2c K42 L02 A05 A08 A09
e2*93/81*0068*.., 44-85 185/65R15 K2b R37 A12 A14 A21
e2*98/14*0068*.. X05 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 12
Auflagen und Hinweise
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 12
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

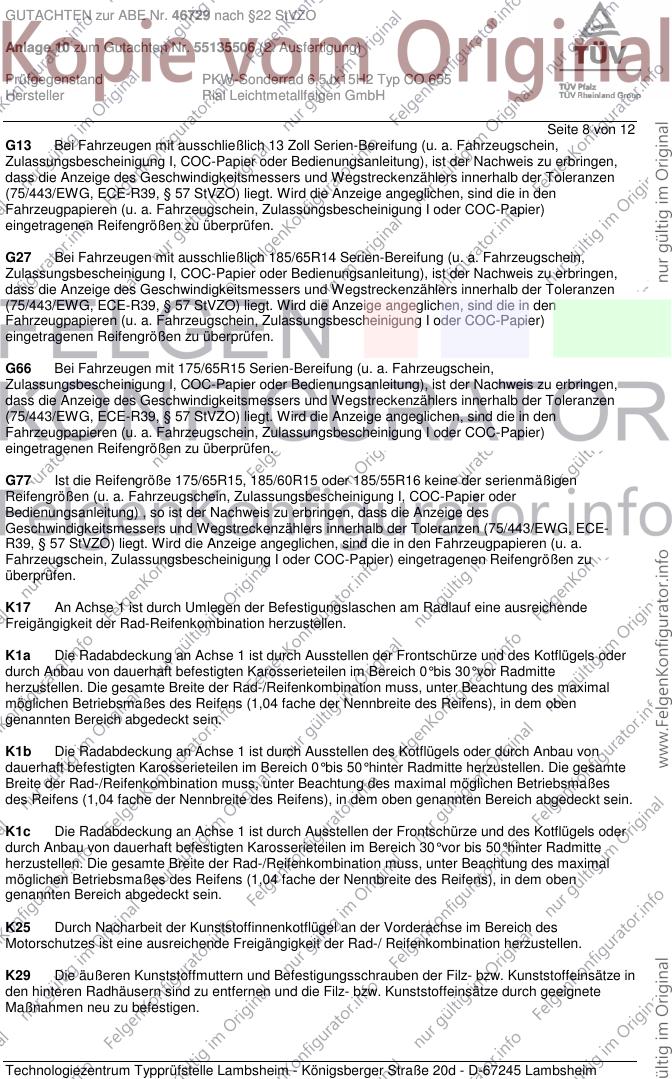

Seite 8 von 12
G13 Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G27 Bei Fahrzeugen mit ausschließlich 185/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in
den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

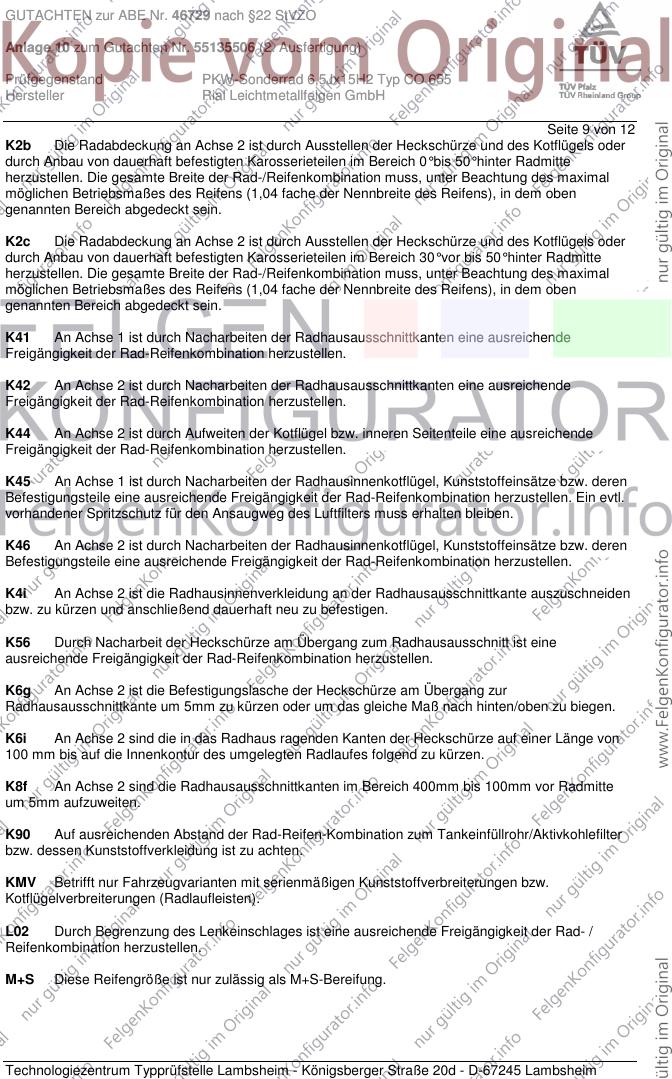

Seite 9 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm bis 100mm vor Radmitte
um 5mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

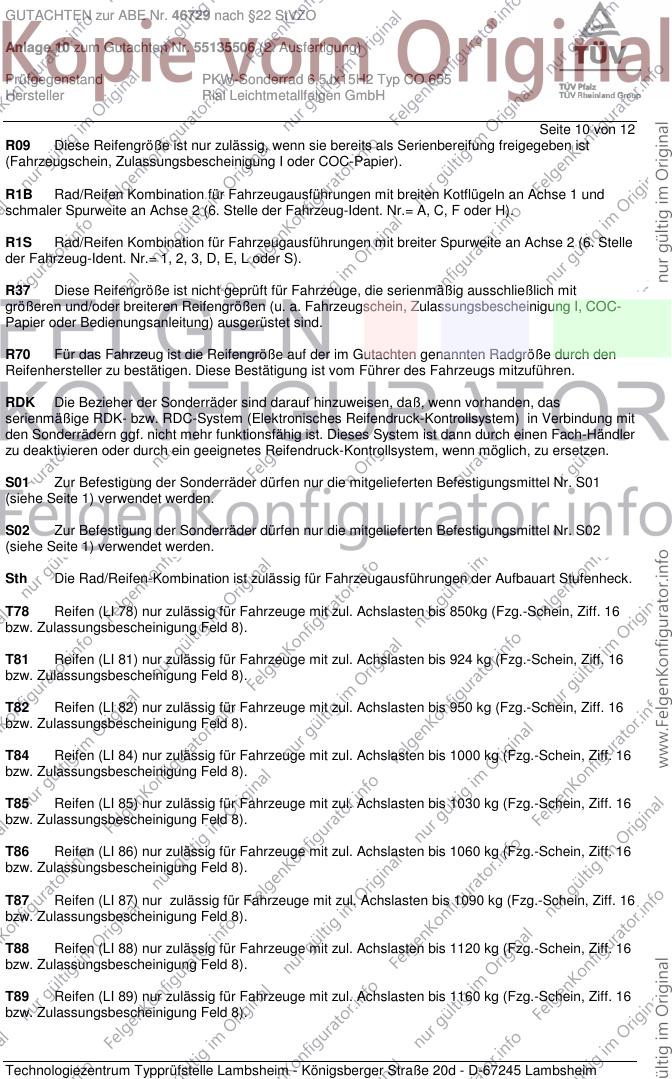

Seite 10 von 12
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F oder H).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stelle
der Fahrzeug-Ident. Nr.= 1, 2, 3, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 12
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15,
205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X40 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/65R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X46 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

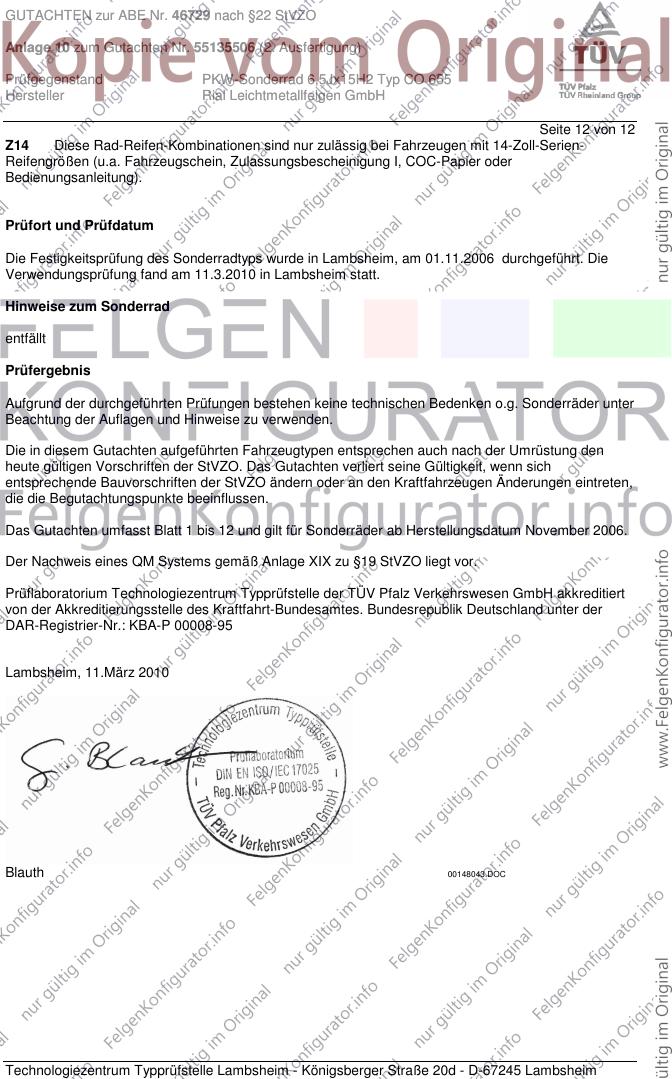

Seite 12 von 12
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 01.11.2006 durchgeführt. Die
Verwendungsprüfung fand am 11.3.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.März 2010
Blauth 00148043.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
