GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

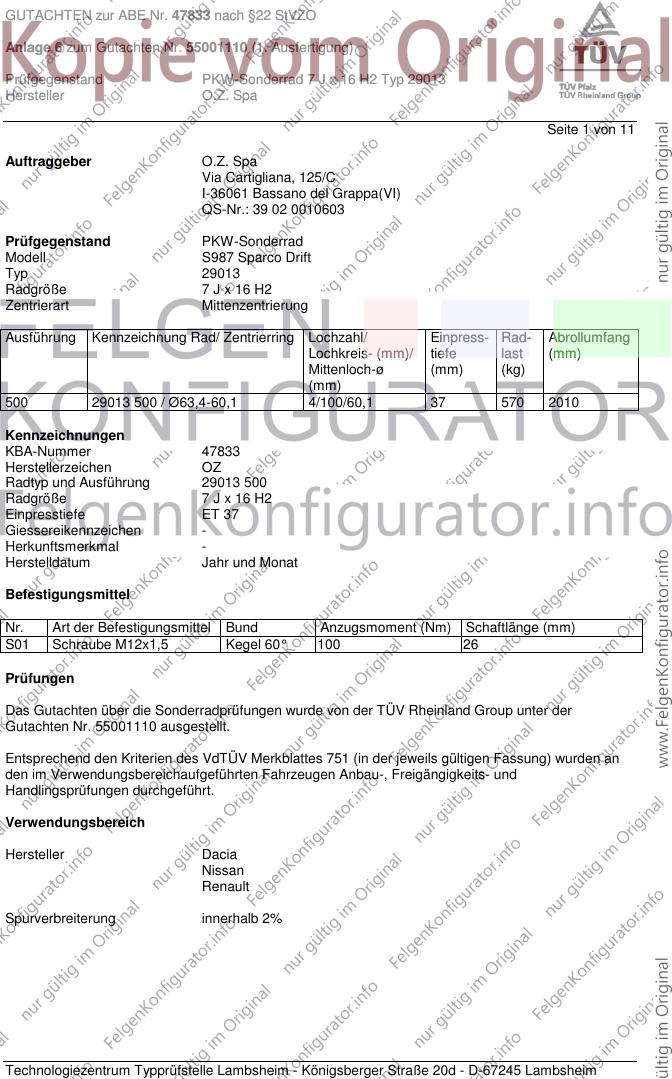

Seite 1 von 11
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell S987 Sparco Drift
Typ 29013
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 29013 500 / Ø63,4-60,1 4/100/60,1 37 570 2010
Kennzeichnungen
KBA-Nummer 47833
Herstellerzeichen OZ
Radtyp und Ausführung 29013 500
Radgröße 7 J x 16 H2
Einpresstiefe ET 37
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55001110 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan 50-77 195/50R16 A02 A04 A05
SD/SR 50-77 195/55R16 A01 K17 A08 A09 A12
e2*2001/116*0314*.., 50-77 205/50R16 A01 K17 A14 A21 Sth
e2*2001/116*0323*.. 50-77 215/45R16 A01 K17 V16 S01
50-77 215/50R16 A01 K17 K1a K1b K2b K41 K44
K56
50-77 225/45R16 A01 K17
Dacia Logan MCV 50-77 195/50R16 K56 T88 A01 A02 A04
SD/SR 50-77 195/55R16 K56 A05 A08 A09
e2*2001/116*0314*..; 50-77 205/50R16 K2b K44 K56 A12 A14 A21
e2*2001/116*0323*..; 50-77 215/50R16 K2b K44 K56 Car V16 S01
e2*2007/46*0030*.. 50-77 225/45R16 K2b K44 K56
- Kombi
Dacia Sandero 50-64 195/50R16 A02 A04 A05
SD/SR 50-64 195/55R16 A08 A09 A12
e2*2001/116* 50-64 205/50R16 A01 K1a K1b K2b A14 A21 Flh
0314*15-../0323*11-.. 50-64 215/45R16 A01 K1a K2b V16 S01
e2*2007/46*0013*..: 50-64 225/45R16 A01 K1a K1b K2b
e2*2007/46*0030*..
Nissan Micra 48-81 185/50R16 K1c K2c K42 K44 R70 A01 A02 A04
K12 48-81 195/45R16 K1c K2c K42 A05 A08 A09
e11*2001/116*0195*. 48-81 205/45R16 K1c K25 K2c K42 K44 A12 A14 A21
48-81 215/40R16 G66 K1c K25 K2c K42 Cbo Flh V16
S01
Nissan Note 50-85 185/55R16 A01 A31 K1a K2b R70 A02 A04 A05
E11 50-85 195/50R16 A01 A12 K1c K2b A08 A09 A14
e11*2001/116*0268*. 50-85 195/55R16 A01 A12 K1c K2b A21 S01
50-85 205/50R16 A01 A12 K1c K2b
50-85 215/45R16 A01 A12 K1c K2b
50-85 225/45R16 A01 A12 K1c K2b
Megane 60-120 205/55R16 A01 A30 K1c K2b A02 A04 A05
M 60-120 225/50R16 A01 A12 K1c K2b K44 K56 A08 A09 A14
e2*98/14*0272*.. 60-96 195/60R16 A33 R37 A21 B03 Flh
RDK V16
S01
Megane Grandtour 60-96 195/60R16 A33 R37 A02 A04 A05
M 60-99 205/55R16 A01 A30 K29 A08 A09 A14
e2*98/14*0272*.. 60-99 225/50R16 A01 A12 K1c K29 K2b K44 A21 B03 Car
RDK V16 S01
Megane Stufenheck 60-96 195/60R16 A33 R37 A02 A04 A05
M 60-99 205/55R16 A30 A08 A09 A14
e2*98/14*0272*.. 60-99 225/50R16 A01 A12 K1c K2b K44 A21 B03 RDK
Sth V16 S01
Ren. Megane Break 59-85 195/50R16 K1a K46 K56 T83 A01 A02 A04
KA 59-85 205/45R16 K1a K2b K46 K56 T83 A05 A08 A09
e2*98/14*0192*.. A12 A14 A21
B02 X24 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

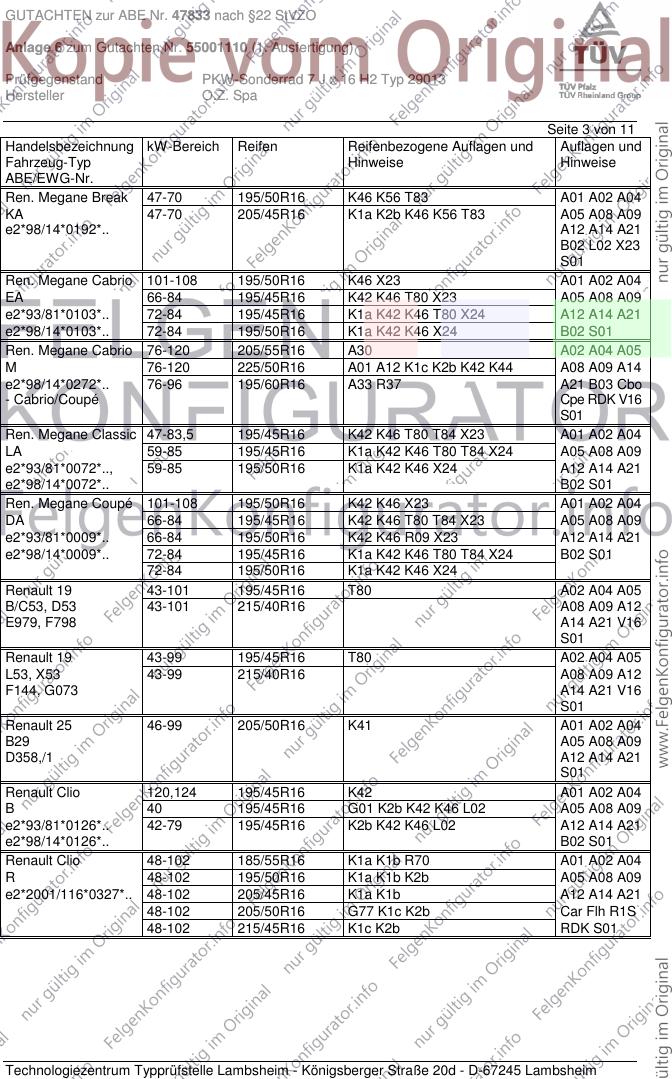

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ren. Megane Break 47-70 195/50R16 K46 K56 T83 A01 A02 A04
KA 47-70 205/45R16 K1a K2b K46 K56 T83 A05 A08 A09
e2*98/14*0192*.. A12 A14 A21
B02 L02 X23
S01
Ren. Megane Cabrio 101-108 195/50R16 K46 X23 A01 A02 A04
EA 66-84 195/45R16 K42 K46 T80 X23 A05 A08 A09
e2*93/81*0103*.. 72-84 195/45R16 K1a K42 K46 T80 X24 A12 A14 A21
e2*98/14*0103*.. 72-84 195/50R16 K1a K42 K46 X24 B02 S01
Ren. Megane Cabrio 76-120 205/55R16 A30 A02 A04 A05
M 76-120 225/50R16 A01 A12 K1c K2b K42 K44 A08 A09 A14
e2*98/14*0272*.. 76-96 195/60R16 A33 R37 A21 B03 Cbo
- Cabrio/Coupé Cpe RDK V16
S01
Ren. Megane Classic 47-83,5 195/45R16 K42 K46 T80 T84 X23 A01 A02 A04
LA 59-85 195/45R16 K1a K42 K46 T80 T84 X24 A05 A08 A09
e2*93/81*0072*.., 59-85 195/50R16 K1a K42 K46 X24 A12 A14 A21
e2*98/14*0072*.. B02 S01
Ren. Megane Coupé 101-108 195/50R16 K42 K46 X23 A01 A02 A04
DA 66-84 195/45R16 K42 K46 T80 T84 X23 A05 A08 A09
e2*93/81*0009*.. 66-84 195/50R16 K42 K46 R09 X23 A12 A14 A21
e2*98/14*0009*.. 72-84 195/45R16 K1a K42 K46 T80 T84 X24 B02 S01
72-84 195/50R16 K1a K42 K46 X24
Renault 19 43-101 195/45R16 T80 A02 A04 A05
B/C53, D53 43-101 215/40R16 A08 A09 A12
E979, F798 A14 A21 V16
S01
Renault 19 43-99 195/45R16 T80 A02 A04 A05
L53, X53 43-99 215/40R16 A08 A09 A12
F144, G073 A14 A21 V16
S01
Renault 25 46-99 205/50R16 K41 A01 A02 A04
B29 A05 A08 A09
D358,/1 A12 A14 A21
S01
Renault Clio 120,124 195/45R16 K42 A01 A02 A04
B 40 195/45R16 G01 K2b K42 K46 L02 A05 A08 A09
e2*93/81*0126*.. 42-79 195/45R16 K2b K42 K46 L02 A12 A14 A21
e2*98/14*0126*.. B02 S01
Renault Clio 48-102 185/55R16 K1a K1b R70 A01 A02 A04
R 48-102 195/50R16 K1a K1b K2b A05 A08 A09
e2*2001/116*0327*.. 48-102 205/45R16 K1a K1b A12 A14 A21
48-102 205/50R16 G77 K1c K2b Car Flh R1S
48-102 215/45R16 K1c K2b RDK S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

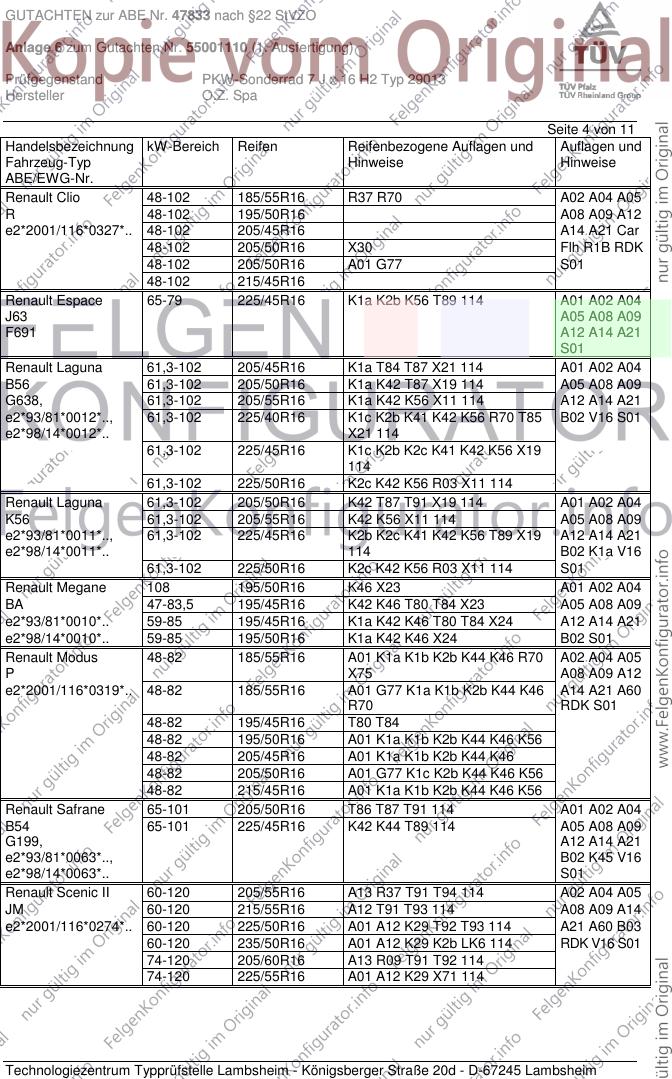

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Clio 48-102 185/55R16 R37 R70 A02 A04 A05
R 48-102 195/50R16 A08 A09 A12
e2*2001/116*0327*.. 48-102 205/45R16 A14 A21 Car
48-102 205/50R16 X30 Flh R1B RDK
48-102 205/50R16 A01 G77 S01
48-102 215/45R16
Renault Espace 65-79 225/45R16 K1a K2b K56 T89 114 A01 A02 A04
J63 A05 A08 A09
F691 A12 A14 A21
S01
Renault Laguna 61,3-102 205/45R16 K1a T84 T87 X21 114 A01 A02 A04
B56 61,3-102 205/50R16 K1a K42 T87 X19 114 A05 A08 A09
G638, 61,3-102 205/55R16 K1a K42 K56 X11 114 A12 A14 A21
e2*93/81*0012*.., 61,3-102 225/40R16 K1c K2b K41 K42 K56 R70 T85 B02 V16 S01
e2*98/14*0012*.. X21 114
61,3-102 225/45R16 K1c K2b K2c K41 K42 K56 X19
114
61,3-102 225/50R16 K2c K42 K56 R03 X11 114
Renault Laguna 61,3-102 205/50R16 K42 T87 T91 X19 114 A01 A02 A04
K56 61,3-102 205/55R16 K42 K56 X11 114 A05 A08 A09
e2*93/81*0011*.., 61,3-102 225/45R16 K2b K2c K41 K42 K56 T89 X19 A12 A14 A21
e2*98/14*0011*.. 114 B02 K1a V16
61,3-102 225/50R16 K2c K42 K56 R03 X11 114 S01
Renault Megane 108 195/50R16 K46 X23 A01 A02 A04
BA 47-83,5 195/45R16 K42 K46 T80 T84 X23 A05 A08 A09
e2*93/81*0010*.. 59-85 195/45R16 K1a K42 K46 T80 T84 X24 A12 A14 A21
e2*98/14*0010*.. 59-85 195/50R16 K1a K42 K46 X24 B02 S01
Renault Modus 48-82 185/55R16 A01 K1a K1b K2b K44 K46 R70 A02 A04 A05
P X75 A08 A09 A12
e2*2001/116*0319*.. 48-82 185/55R16 A01 G77 K1a K1b K2b K44 K46 A14 A21 A60
R70 RDK S01
48-82 195/45R16 T80 T84
48-82 195/50R16 A01 K1a K1b K2b K44 K46 K56
48-82 205/45R16 A01 K1a K1b K2b K44 K46
48-82 205/50R16 A01 G77 K1c K2b K44 K46 K56
48-82 215/45R16 A01 K1a K1b K2b K44 K46 K56
Renault Safrane 65-101 205/50R16 T86 T87 T91 114 A01 A02 A04
B54 65-101 225/45R16 K42 K44 T89 114 A05 A08 A09
G199, A12 A14 A21
e2*93/81*0063*.., B02 K45 V16
e2*98/14*0063*.. S01
Renault Scenic II 60-120 205/55R16 A13 R37 T91 T94 114 A02 A04 A05
JM 60-120 215/55R16 A12 T91 T93 114 A08 A09 A14
e2*2001/116*0274*.. 60-120 225/50R16 A01 A12 K29 T92 T93 114 A21 A60 B03
60-120 235/50R16 A01 A12 K29 K2b LK6 114 RDK V16 S01
74-120 205/60R16 A13 R09 T91 T92 114
74-120 225/55R16 A01 A12 K29 X71 114
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

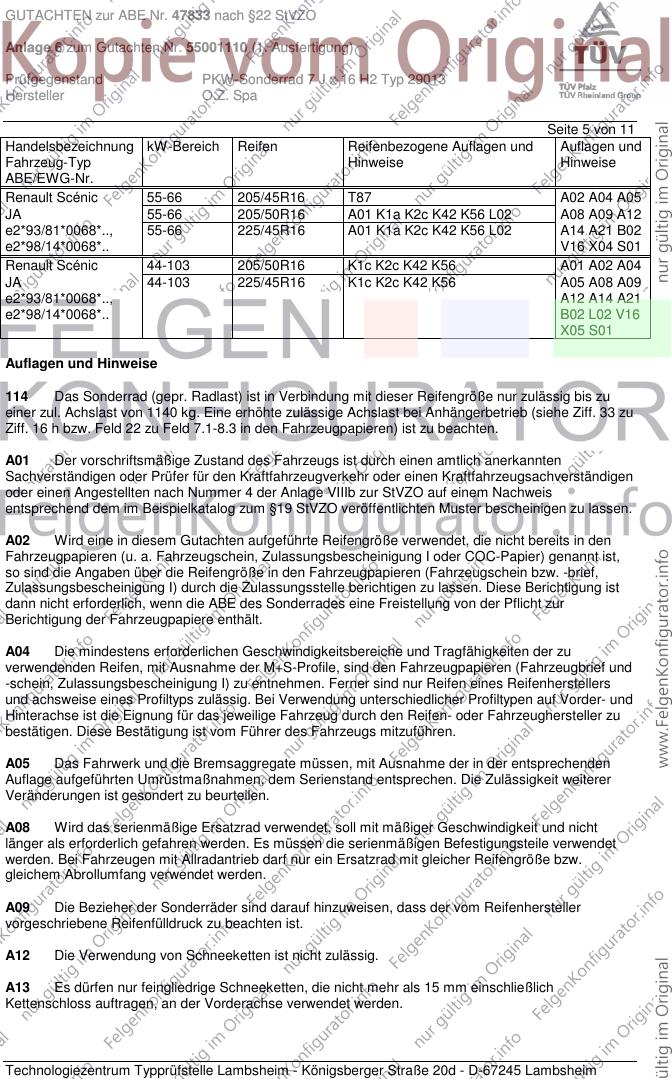

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Scénic 55-66 205/45R16 T87 A02 A04 A05
JA 55-66 205/50R16 A01 K1a K2c K42 K56 L02 A08 A09 A12
e2*93/81*0068*.., 55-66 225/45R16 A01 K1a K2c K42 K56 L02 A14 A21 B02
e2*98/14*0068*.. V16 X04 S01
Renault Scénic 44-103 205/50R16 K1c K2c K42 K56 A01 A02 A04
JA 44-103 225/45R16 K1c K2c K42 K56 A05 A08 A09
e2*93/81*0068*.., A12 A14 A21
e2*98/14*0068*.. B02 L02 V16
X05 S01
Auflagen und Hinweise
114 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1140 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa
Seite 6 von 11
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

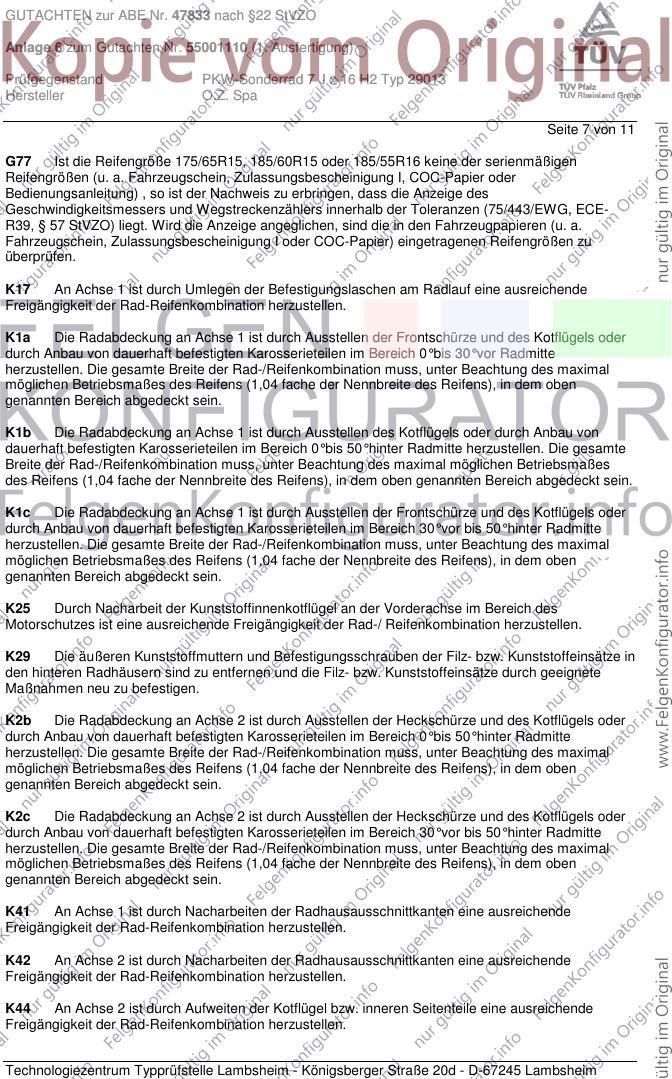

Seite 7 von 11
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in
den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

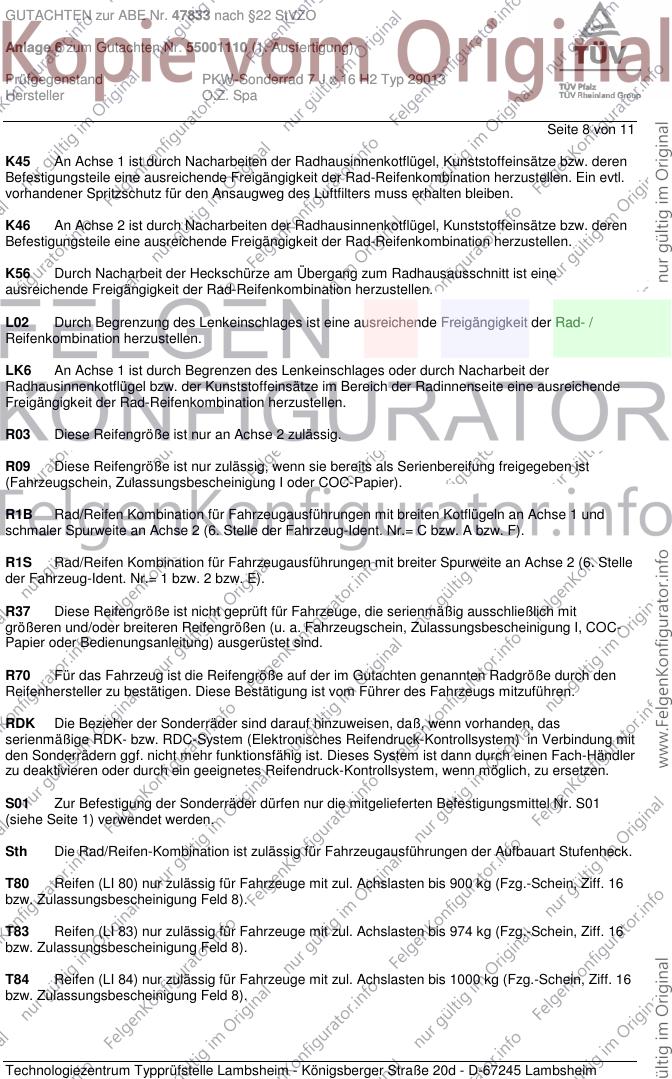

Seite 8 von 11
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= C bzw. A bzw. F).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stelle
der Fahrzeug-Ident. Nr.= 1 bzw. 2 bzw. E).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

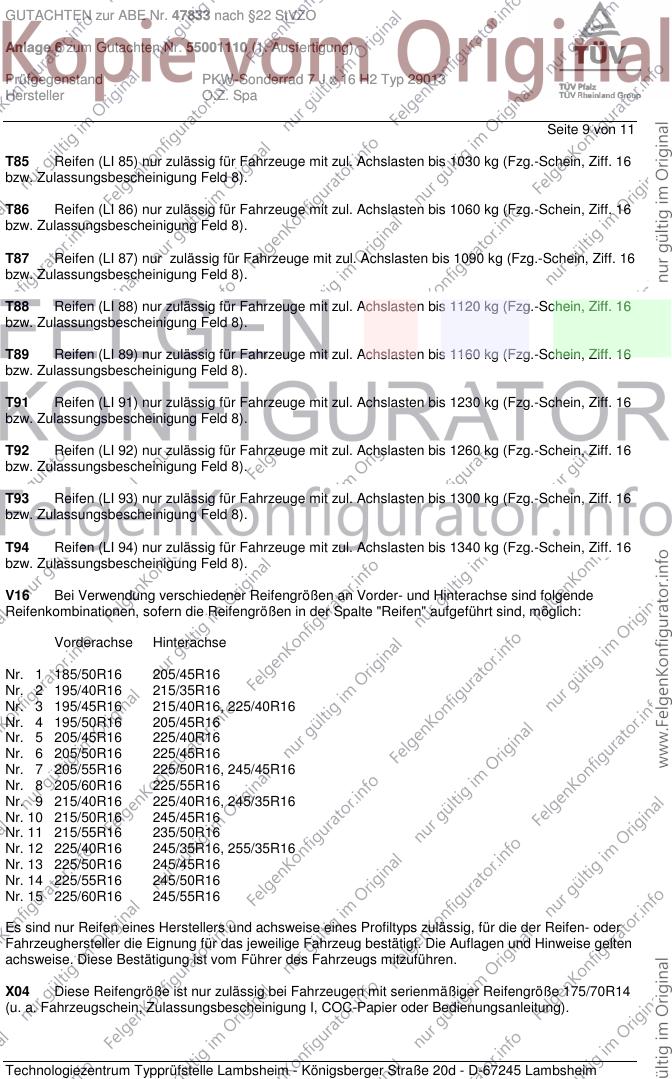

Seite 9 von 11
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa

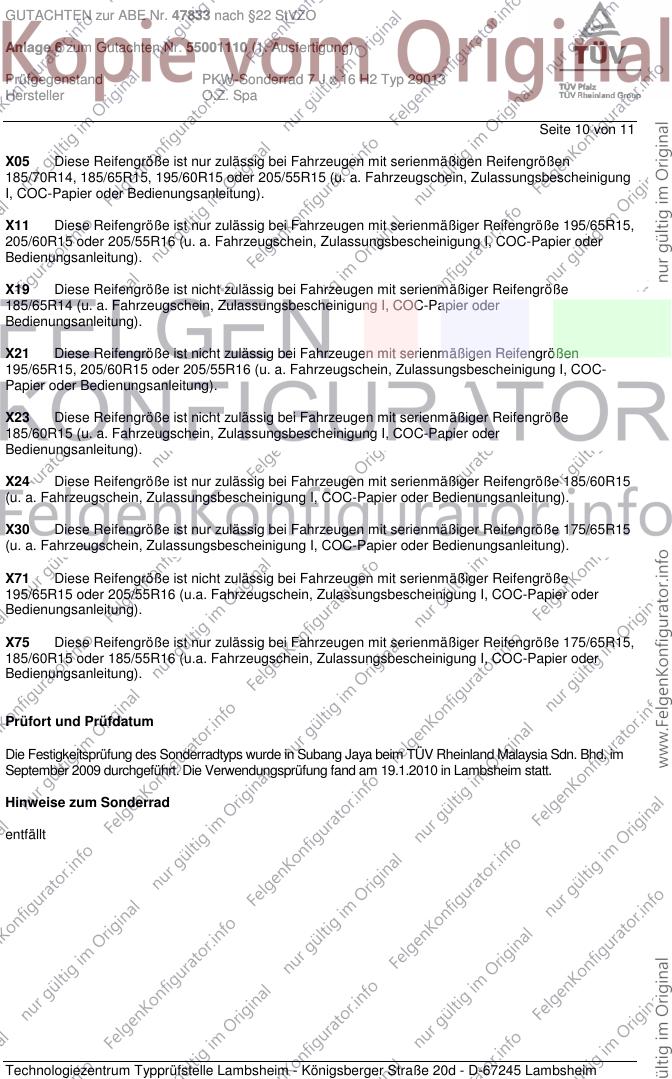

Seite 10 von 11
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15,
205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X19 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X21 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X30 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X75 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15,
185/60R15 oder 185/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn. Bhd. im
September 2009 durchgeführt. Die Verwendungsprüfung fand am 19.1.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47833 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55001110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29013
Hersteller O.Z. Spa
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 19.Januar 2010
Pohl 00145491.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
