GUTACHTEN zur ABE Nr. 48313 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55801911 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 01872
Hersteller O.Z. Spa
Seite 1 von 7
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Leggenda
Typ 01872
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 01872 201 / S-Ø60.06 4/100/60,1 42 530 1960
Kennzeichnungen
KBA-Nummer 48313
Herstellerzeichen OZ
Radtyp und Ausführung 01872 201
Radgröße 7 J x 17 H2
Einpresstiefe ET 42
Herkunftsmerkmal Made in Italy
Herstelldatum Tag Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
S02 Mutter M12x1,25 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48313 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55801911 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 01872
Hersteller O.Z. Spa
Seite 2 von 7

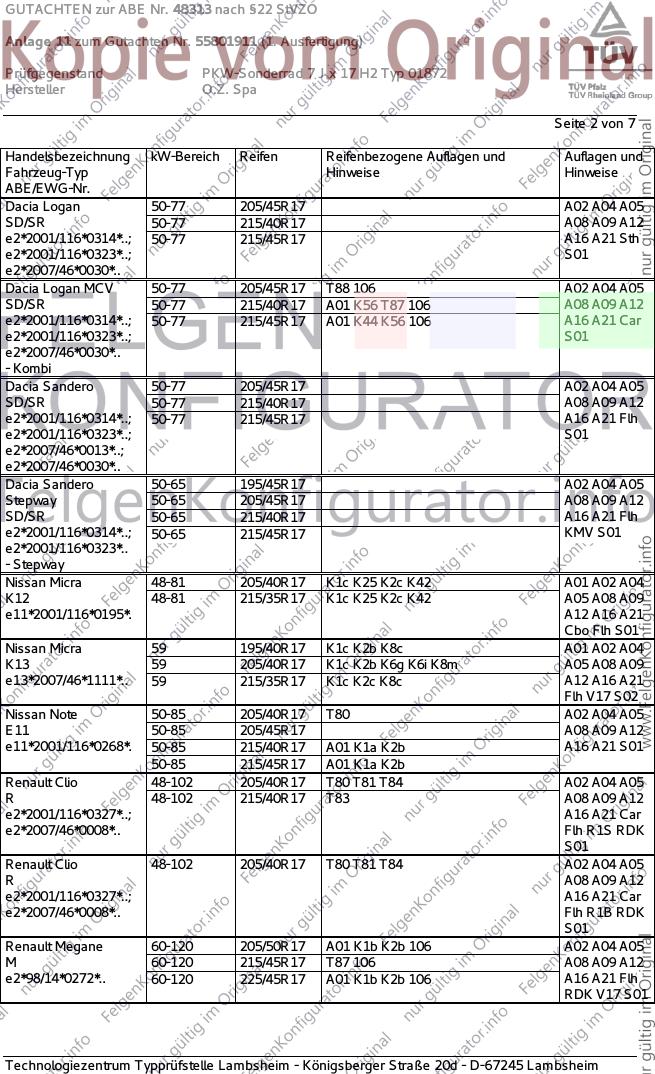

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan 50-77 205/45R17 A02 A04 A05
SD/SR 50-77 215/40R17 A08 A09 A12
e2*2001/116*0314*..; 50-77 215/45R17 A16 A21 Sth
e2*2001/116*0323*..; S01
e2*2007/46*0030*..
Dacia Logan MCV 50-77 205/45R17 T88 106 A02 A04 A05
SD/SR 50-77 215/40R17 A01 K56 T87 106 A08 A09 A12
e2*2001/116*0314*..; 50-77 215/45R17 A01 K44 K56 106 A16 A21 Car
e2*2001/116*0323*..; S01
e2*2007/46*0030*..
- Kombi
Dacia Sandero 50-77 205/45R17 A02 A04 A05
SD/SR 50-77 215/40R17 A08 A09 A12
e2*2001/116*0314*..; 50-77 215/45R17 A16 A21 Flh
e2*2001/116*0323*..; S01
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero 50-65 195/45R17 A02 A04 A05
Stepway 50-65 205/45R17 A08 A09 A12
SD/SR 50-65 215/40R17 A16 A21 Flh
e2*2001/116*0314*..; 50-65 215/45R17 KMV S01
e2*2001/116*0323*..
- Stepway
Nissan Micra 48-81 205/40R17 K1c K25 K2c K42 A01 A02 A04
K12 48-81 215/35R17 K1c K25 K2c K42 A05 A08 A09
e11*2001/116*0195*. A12 A16 A21
Cbo Flh S01
Nissan Micra 59 195/40R17 K1c K2b K8c A01 A02 A04
K13 59 205/40R17 K1c K2b K6g K6i K8m A05 A08 A09
e13*2007/46*1111*.. 59 215/35R17 K1c K2c K8c A12 A16 A21
Flh V17 S02
Nissan Note 50-85 205/40R17 T80 A02 A04 A05
E11 50-85 205/45R17 A08 A09 A12
e11*2001/116*0268*. 50-85 215/40R17 A01 K1a K2b A16 A21 S01
50-85 215/45R17 A01 K1a K2b
Renault Clio 48-102 205/40R17 T80 T81 T84 A02 A04 A05
R 48-102 215/40R17 T83 A08 A09 A12
e2*2001/116*0327*..; A16 A21 Car
e2*2007/46*0008*.. Flh R1S RDK
S01
Renault Clio 48-102 205/40R17 T80 T81 T84 A02 A04 A05
R A08 A09 A12
e2*2001/116*0327*..; A16 A21 Car
e2*2007/46*0008*.. Flh R1B RDK
S01
Renault Megane 60-120 205/50R17 A01 K1b K2b 106 A02 A04 A05
M 60-120 215/45R17 T87 106 A08 A09 A12
e2*98/14*0272*.. 60-120 225/45R17 A01 K1b K2b 106 A16 A21 Flh
RDK V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48313 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55801911 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 01872
Hersteller O.Z. Spa
Seite 3 von 7

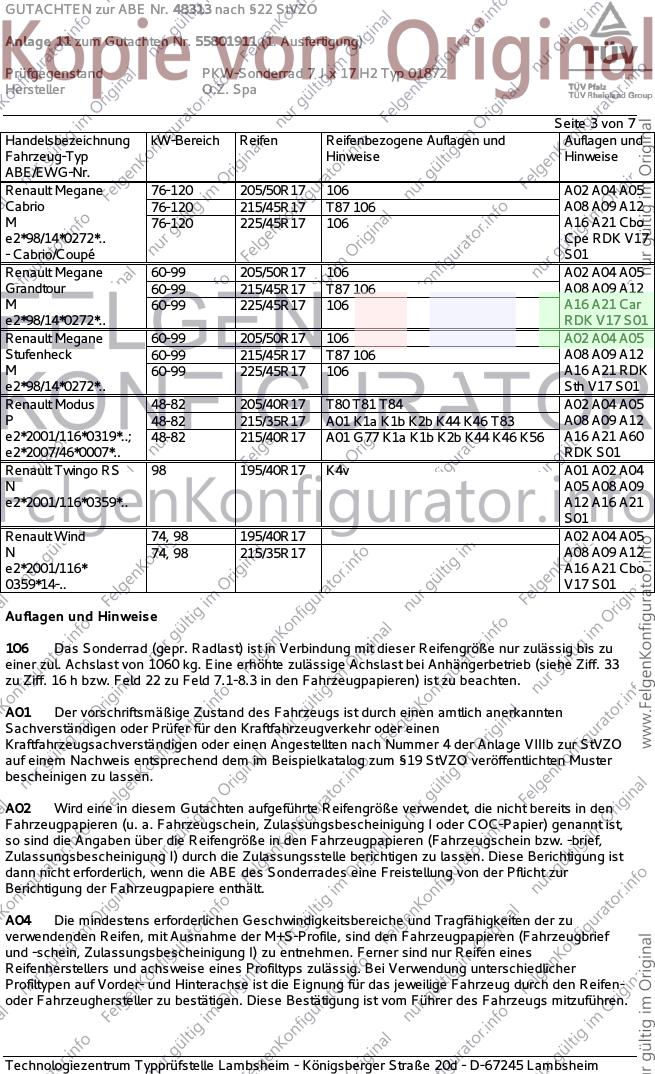

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 76-120 205/50R17 106 A02 A04 A05
Cabrio 76-120 215/45R17 T87 106 A08 A09 A12
M 76-120 225/45R17 106 A16 A21 Cbo
e2*98/14*0272*.. Cpe RDK V17
- Cabrio/Coupé S01
Renault Megane 60-99 205/50R17 106 A02 A04 A05
Grandtour 60-99 215/45R17 T87 106 A08 A09 A12
M 60-99 225/45R17 106 A16 A21 Car
e2*98/14*0272*.. RDK V17 S01
Renault Megane 60-99 205/50R17 106 A02 A04 A05
Stufenheck 60-99 215/45R17 T87 106 A08 A09 A12
M 60-99 225/45R17 106 A16 A21 RDK
e2*98/14*0272*.. Sth V17 S01
Renault Modus 48-82 205/40R17 T80 T81 T84 A02 A04 A05
P 48-82 215/35R17 A01 K1a K1b K2b K44 K46 T83 A08 A09 A12
e2*2001/116*0319*..; 48-82 215/40R17 A01 G77 K1a K1b K2b K44 K46 K56 A16 A21 A60
e2*2007/46*0007*.. RDK S01
Renault Twingo RS 98 195/40R17 K4v A01 A02 A04
N A05 A08 A09
e2*2001/116*0359*.. A12 A16 A21
S01
Renault Wind 74, 98 195/40R17 A02 A04 A05
N 74, 98 215/35R17 A08 A09 A12
e2*2001/116* A16 A21 Cbo
0359*14-.. V17 S01
Auflagen und Hinweise
106 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1060 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48313 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55801911 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 01872
Hersteller O.Z. Spa
Seite 4 von 7

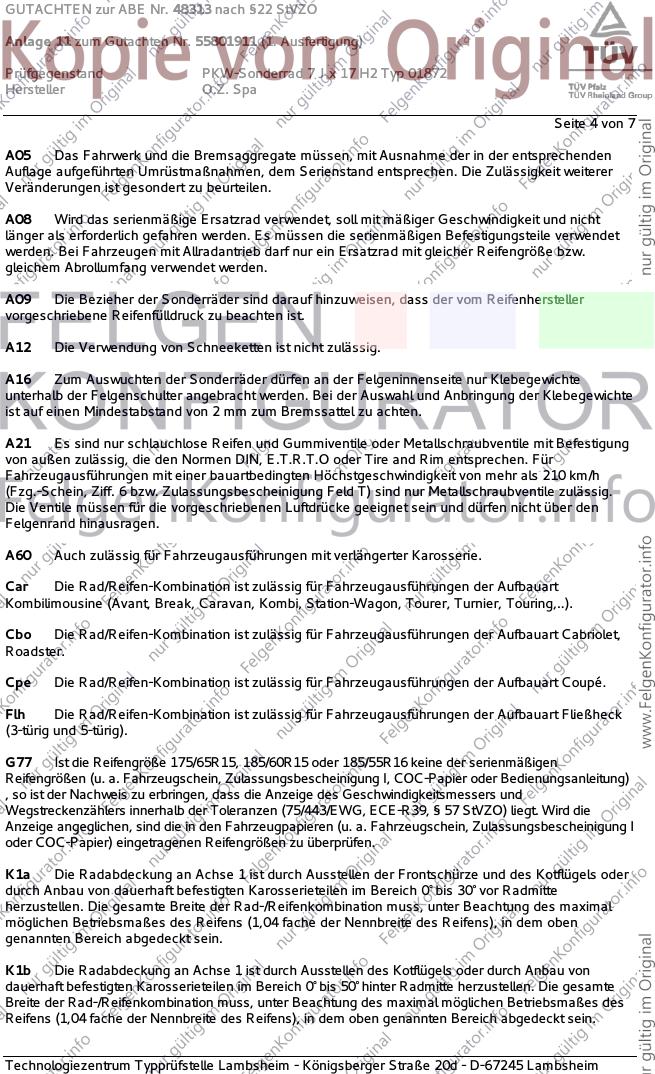

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung)
, so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48313 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55801911 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 01872
Hersteller O.Z. Spa
Seite 5 von 7

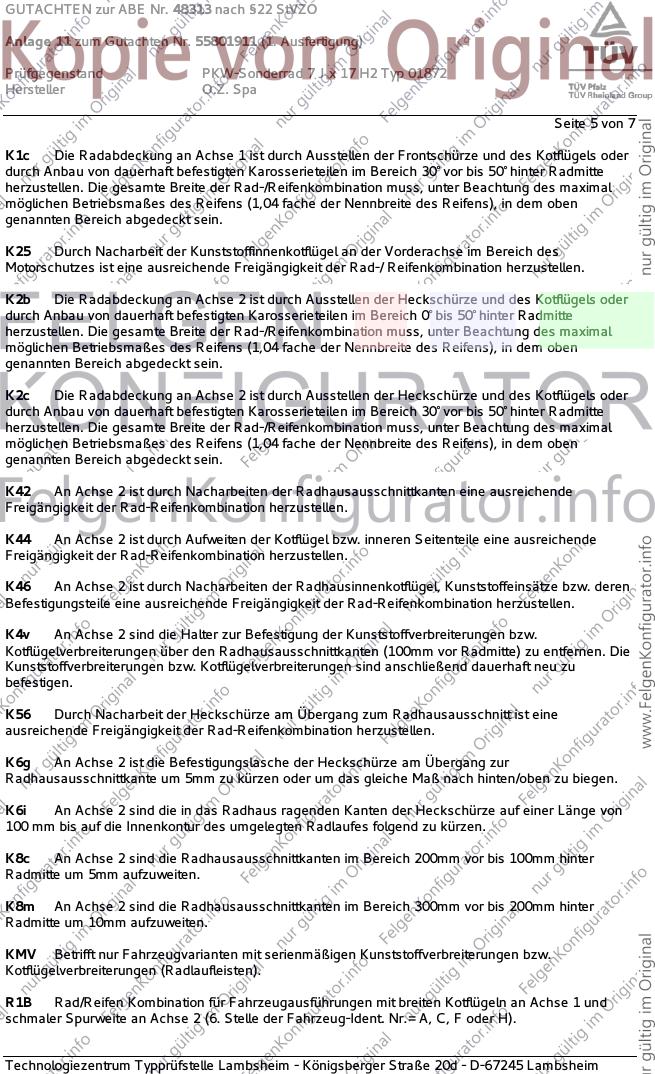

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F oder H).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48313 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55801911 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 01872
Hersteller O.Z. Spa

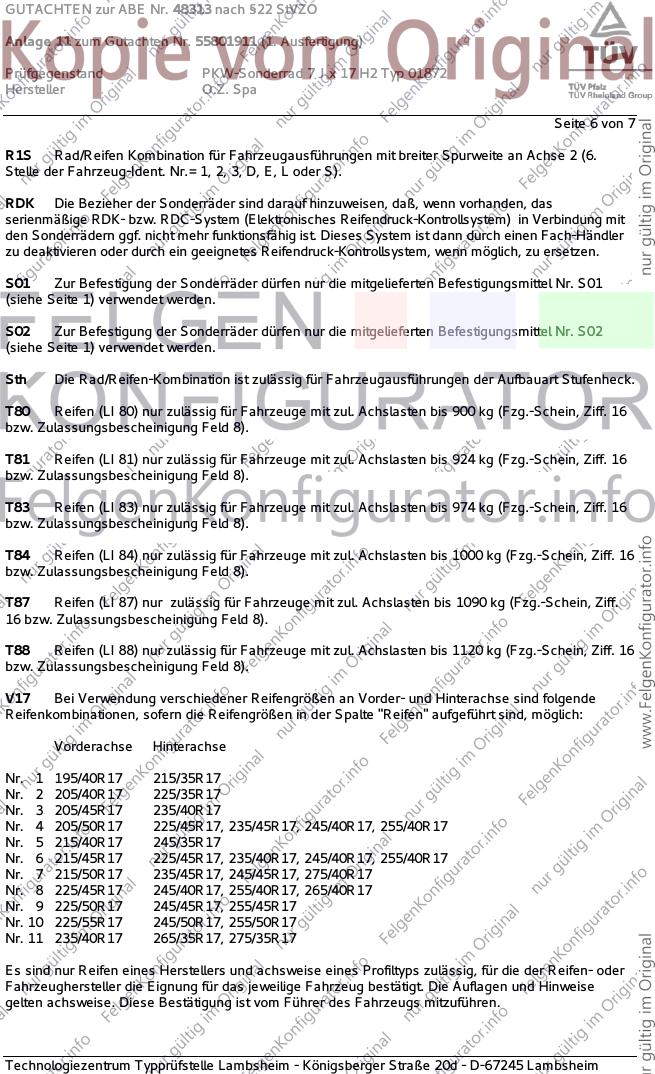

Seite 6 von 7
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, D, E, L oder S).
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48313 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55801911 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 01872
Hersteller O.Z. Spa

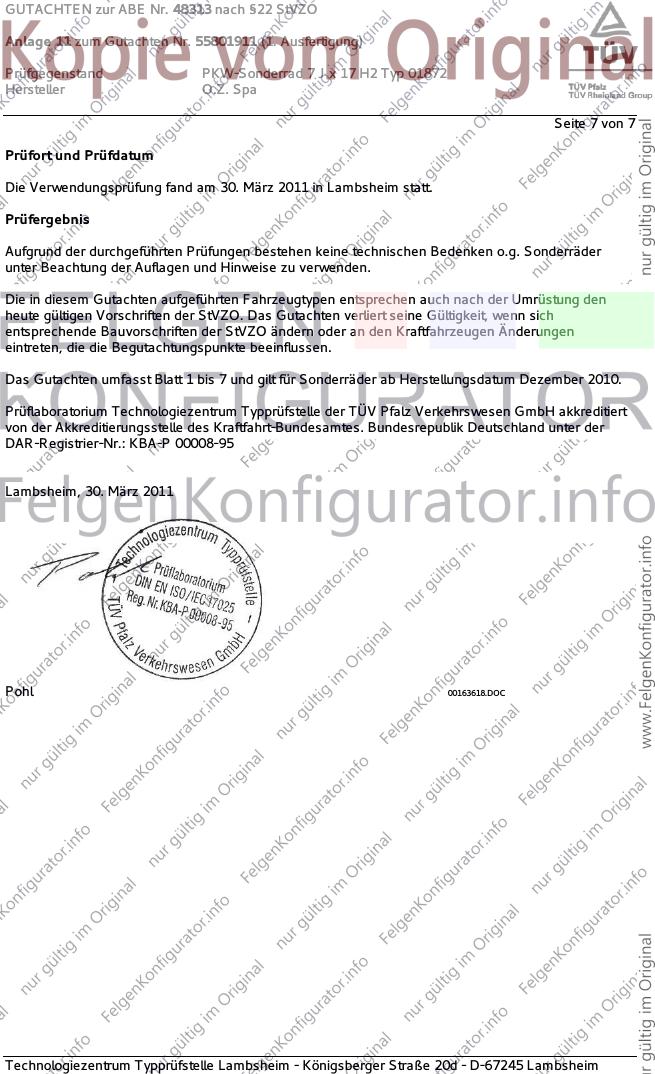

Seite 7 von 7
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. März 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 30. März 2011
Pohl 00163618.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
