GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C18
Typ C18 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C18 757 35 02 591/10 CMS / 4/100/60,1 35 650 2105
SR10 Ø67,1 - Ø60,1
591/10 JF /
SR10 Ø67,1 - Ø60,1
Kennzeichnungen
KBA-Nummer 47984
Herstellerzeichen CMS
Radtyp und Ausführung C18 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28
S03 Schraube M12x1,5 Kegel 60° 110 28
S04 Schraube M12x1,5 Kegel 60° 105 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Lodgy 60 - 85 205/45R17 K4g K6g K6i T88 A01 A02 A04
SD 60 - 85 215/45R17 K4g K6g K6i T87 T91 A05 A08 A09
e2*2001/116* A12 A16 A23
0314*49-.. A58 S03
Dacia Logan 50-65 215/45R17 K2b K4i K6g K6i K8f T91 A01 A02 A04
FSD/USD, SD/SR A05 A08 A09
N386; A12 A16 A23
e2*2007/46*0030*..; A58 S04
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan 50-77 205/45R17 K17 A01 A02 A04
SD/SR 50-77 215/40R17 K17 A05 A08 A09
e2*2001/116* 50-77 215/45R17 K17 K41 K56 A12 A16 A23
0314*00-61; Sth S04
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV 50-77 205/45R17 K2b K44 K56 T88 A01 A02 A04
SD/SR 50-77 215/40R17 K2b K44 K56 T87 A05 A08 A09
e2*2001/116* 50-77 215/45R17 K2b K44 K56 A12 A16 A23
0314*00-61; Car S04
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Sandero 50-77 205/45R17 K1a K1b K2b A01 A02 A04
SD/SR 50-77 215/40R17 K1a K1b K2b A05 A08 A09
e2*2001/116* 50-77 215/45R17 K1a K1b K2b A12 A16 A23
0314*00-61; Flh S04
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53, 55, 66 195/45R17 A02 A04 A05
SD/SR (5SD../5SR..) 53, 55, 66 205/45R17 A01 K2b A08 A09 A12
e2*2001/116* 53, 55, 66 215/40R17 A01 K1b K2b A16 A23 A58
0314*58-..;0323*29-.. 53, 55, 66 215/45R17 A01 K1b K2b Flh KOV S04
Dacia Sandero 50-77 195/45R17 A02 A04 A05
Stepway 50-77 205/45R17 A08 A09 A12
SD/SR 50-77 215/40R17 A16 A23 Flh
e2*2001/116* 50-77 215/45R17 KMV S04
0314*00-61;
0323*00-29
Dacia Sandero 55, 66 205/45R17 A33 A02 A04 A05
Stepway (II) 55, 66 205/50R17 A12 A08 A09 A16
SD/SR (5SD../5SR..) 55, 66 215/45R17 A90 A23 A58 Flh
e2*2001/116*0314*58- 55, 66 225/45R17 A12 KMV V17 S04
..;
e2*2001/116*0323*29-
..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

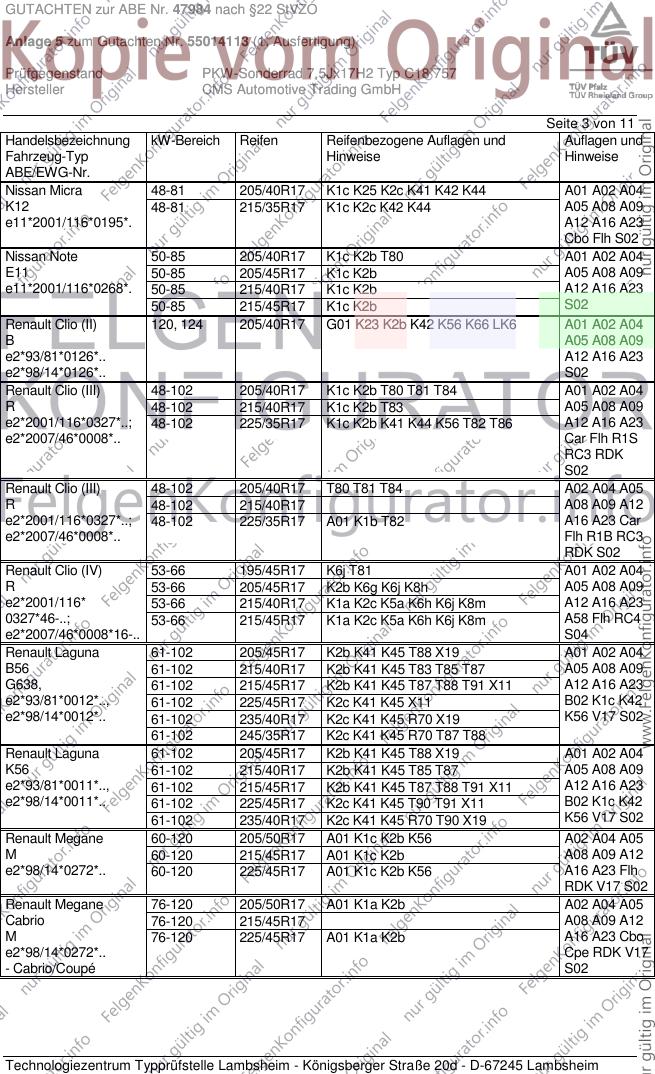

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Micra 48-81 205/40R17 K1c K25 K2c K41 K42 K44 A01 A02 A04
K12 48-81 215/35R17 K1c K2c K42 K44 A05 A08 A09
e11*2001/116*0195*. A12 A16 A23
Cbo Flh S02
Nissan Note 50-85 205/40R17 K1c K2b T80 A01 A02 A04
E11 50-85 205/45R17 K1c K2b A05 A08 A09
e11*2001/116*0268*. 50-85 215/40R17 K1c K2b A12 A16 A23
50-85 215/45R17 K1c K2b S02
Renault Clio (II) 120, 124 205/40R17 G01 K23 K2b K42 K56 K66 LK6 A01 A02 A04
B A05 A08 A09
e2*93/81*0126*.. A12 A16 A23
e2*98/14*0126*.. S02
Renault Clio (III) 48-102 205/40R17 K1c K2b T80 T81 T84 A01 A02 A04
R 48-102 215/40R17 K1c K2b T83 A05 A08 A09
e2*2001/116*0327*..; 48-102 225/35R17 K1c K2b K41 K44 K56 T82 T86 A12 A16 A23
e2*2007/46*0008*.. Car Flh R1S
RC3 RDK
S02
Renault Clio (III) 48-102 205/40R17 T80 T81 T84 A02 A04 A05
R 48-102 215/40R17 A08 A09 A12
e2*2001/116*0327*..; 48-102 225/35R17 A01 K1b T82 A16 A23 Car
e2*2007/46*0008*.. Flh R1B RC3
RDK S02
Renault Clio (IV) 53-66 195/45R17 K6j T81 A01 A02 A04
R 53-66 205/45R17 K2b K6g K6j K8h A05 A08 A09
e2*2001/116* 53-66 215/40R17 K1a K2c K5a K6h K6j K8m A12 A16 A23
0327*46-..; 53-66 215/45R17 K1a K2c K5a K6h K6j K8m A58 Flh RC4
e2*2007/46*0008*16-.. S04
Renault Laguna 61-102 205/45R17 K2b K41 K45 T88 X19 A01 A02 A04
B56 61-102 215/40R17 K2b K41 K45 T83 T85 T87 A05 A08 A09
G638, 61-102 215/45R17 K2b K41 K45 T87 T88 T91 X11 A12 A16 A23
e2*93/81*0012*.., 61-102 225/45R17 K2c K41 K45 X11 B02 K1c K42
e2*98/14*0012*.. 61-102 235/40R17 K2c K41 K45 R70 X19 K56 V17 S02
61-102 245/35R17 K2c K41 K45 R70 T87 T88
Renault Laguna 61-102 205/45R17 K2b K41 K45 T88 X19 A01 A02 A04
K56 61-102 215/40R17 K2b K41 K45 T85 T87 A05 A08 A09
e2*93/81*0011*.., 61-102 215/45R17 K2b K41 K45 T87 T88 T91 X11 A12 A16 A23
e2*98/14*0011*.. 61-102 225/45R17 K2c K41 K45 T90 T91 X11 B02 K1c K42
61-102 235/40R17 K2c K41 K45 R70 T90 X19 K56 V17 S02
Renault Megane 60-120 205/50R17 A01 K1c K2b K56 A02 A04 A05
M 60-120 215/45R17 A01 K1c K2b A08 A09 A12
e2*98/14*0272*.. 60-120 225/45R17 A01 K1c K2b K56 A16 A23 Flh
RDK V17 S02
Renault Megane 76-120 205/50R17 A01 K1a K2b A02 A04 A05
Cabrio 76-120 215/45R17 A08 A09 A12
M 76-120 225/45R17 A01 K1a K2b A16 A23 Cbo
e2*98/14*0272*.. Cpe RDK V17
- Cabrio/Coupé S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

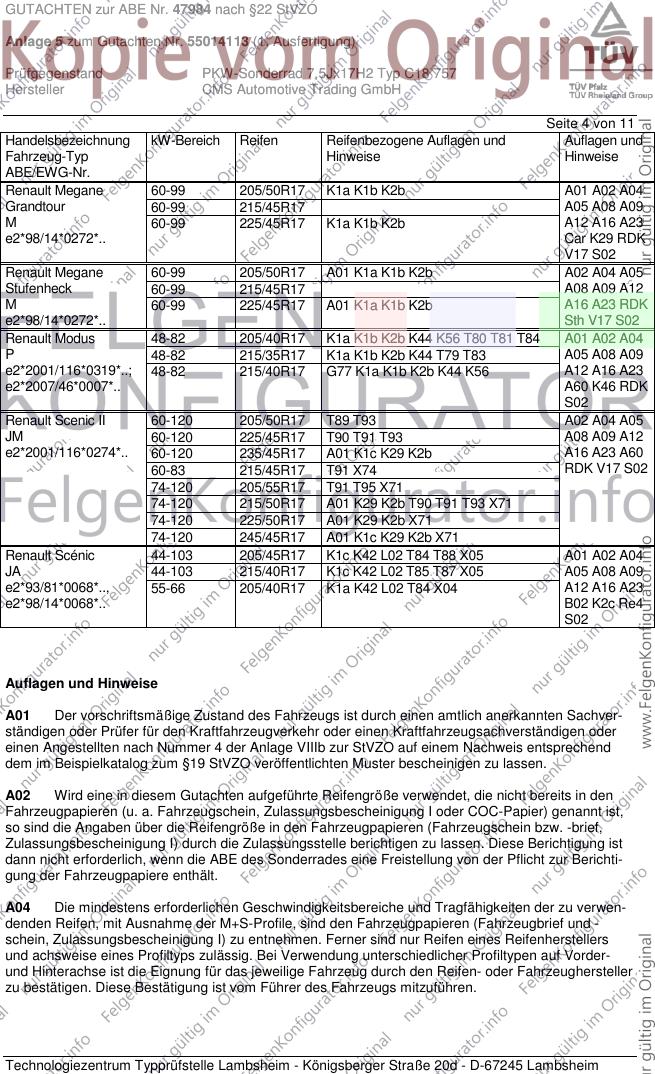

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 60-99 205/50R17 K1a K1b K2b A01 A02 A04
Grandtour 60-99 215/45R17 A05 A08 A09
M 60-99 225/45R17 K1a K1b K2b A12 A16 A23
e2*98/14*0272*.. Car K29 RDK
V17 S02
Renault Megane 60-99 205/50R17 A01 K1a K1b K2b A02 A04 A05
Stufenheck 60-99 215/45R17 A08 A09 A12
M 60-99 225/45R17 A01 K1a K1b K2b A16 A23 RDK
e2*98/14*0272*.. Sth V17 S02
Renault Modus 48-82 205/40R17 K1a K1b K2b K44 K56 T80 T81 T84 A01 A02 A04
P 48-82 215/35R17 K1a K1b K2b K44 T79 T83 A05 A08 A09
e2*2001/116*0319*..; 48-82 215/40R17 G77 K1a K1b K2b K44 K56 A12 A16 A23
e2*2007/46*0007*.. A60 K46 RDK
S02
Renault Scenic II 60-120 205/50R17 T89 T93 A02 A04 A05
JM 60-120 225/45R17 T90 T91 T93 A08 A09 A12
e2*2001/116*0274*.. 60-120 235/45R17 A01 K1c K29 K2b A16 A23 A60
60-83 215/45R17 T91 X74 RDK V17 S02
74-120 205/55R17 T91 T95 X71
74-120 215/50R17 A01 K29 K2b T90 T91 T93 X71
74-120 225/50R17 A01 K29 K2b X71
74-120 245/45R17 A01 K1c K29 K2b X71
Renault Scénic 44-103 205/45R17 K1c K42 L02 T84 T88 X05 A01 A02 A04
JA 44-103 215/40R17 K1c K42 L02 T85 T87 X05 A05 A08 A09
e2*93/81*0068*.., 55-66 205/40R17 K1a K42 L02 T84 X04 A12 A16 A23
e2*98/14*0068*.. B02 K2c Re4
S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

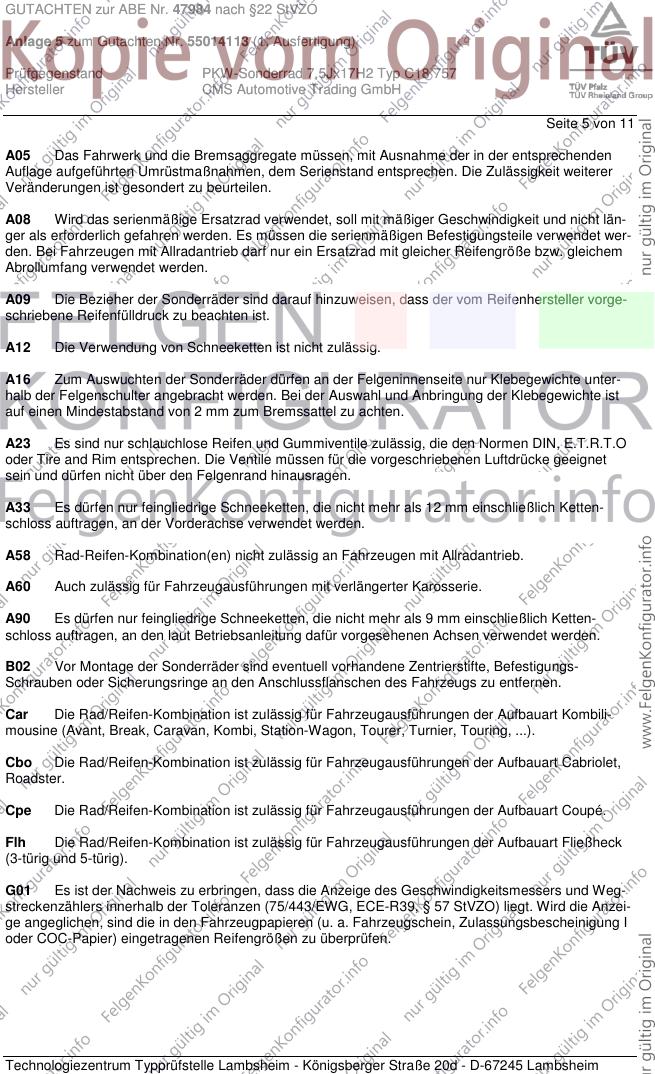

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A23 Es sind nur schlauchlose Reifen und Gummiventile zulässig, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet
sein und dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

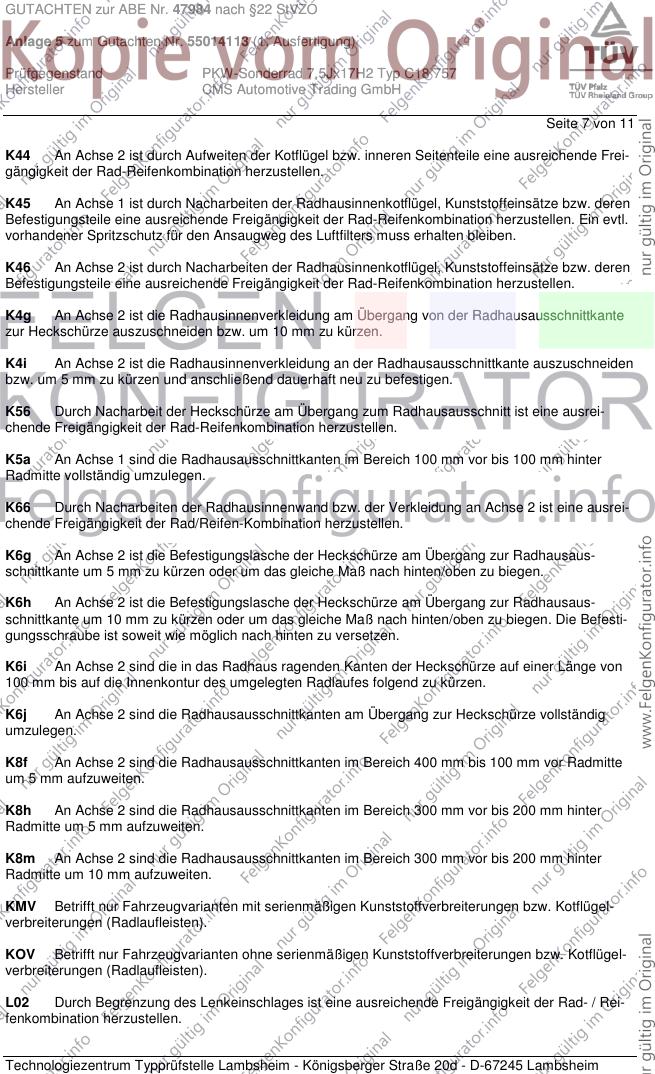

Seite 7 von 11
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

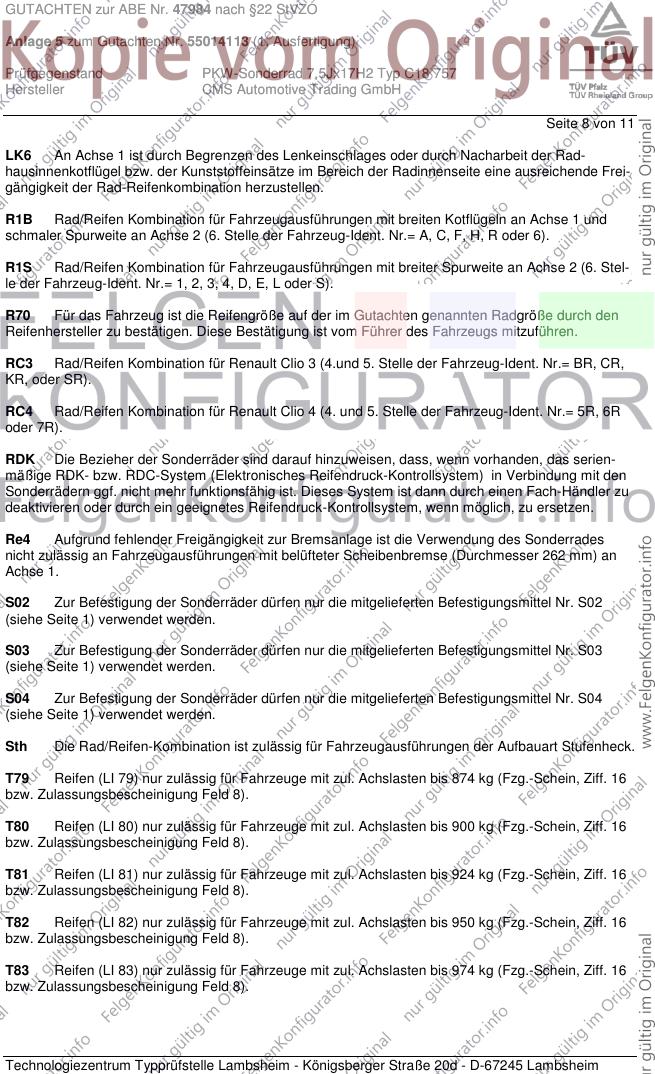

Seite 8 von 11
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stel-
le der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
Re4 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades
nicht zulässig an Fahrzeugausführungen mit belüfteter Scheibenbremse (Durchmesser 262 mm) an
Achse 1.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

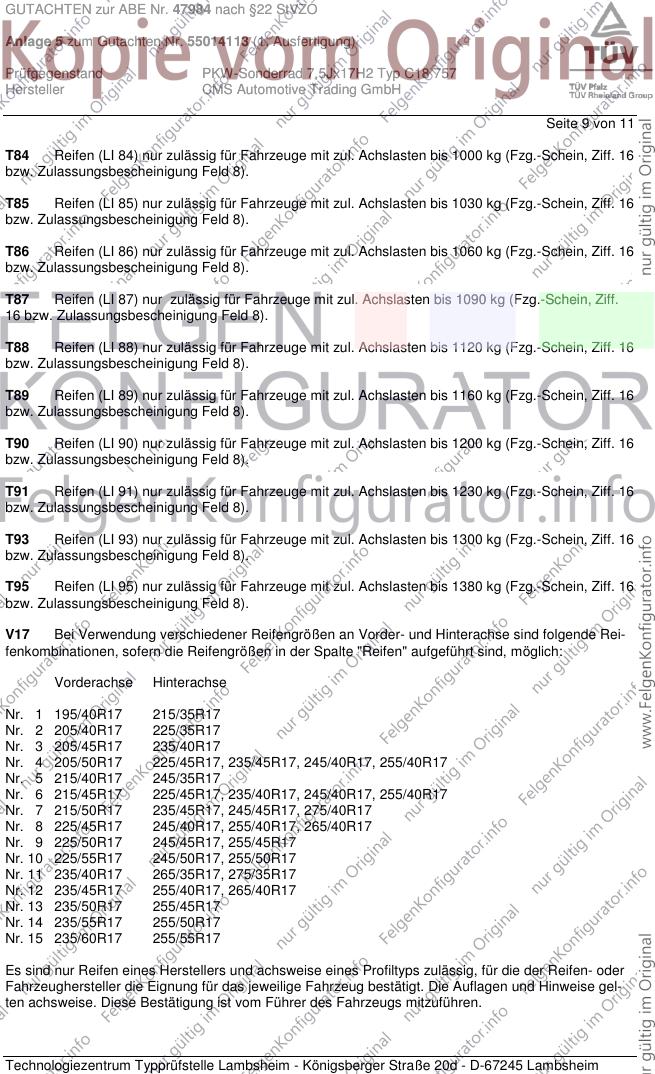

Seite 9 von 11
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

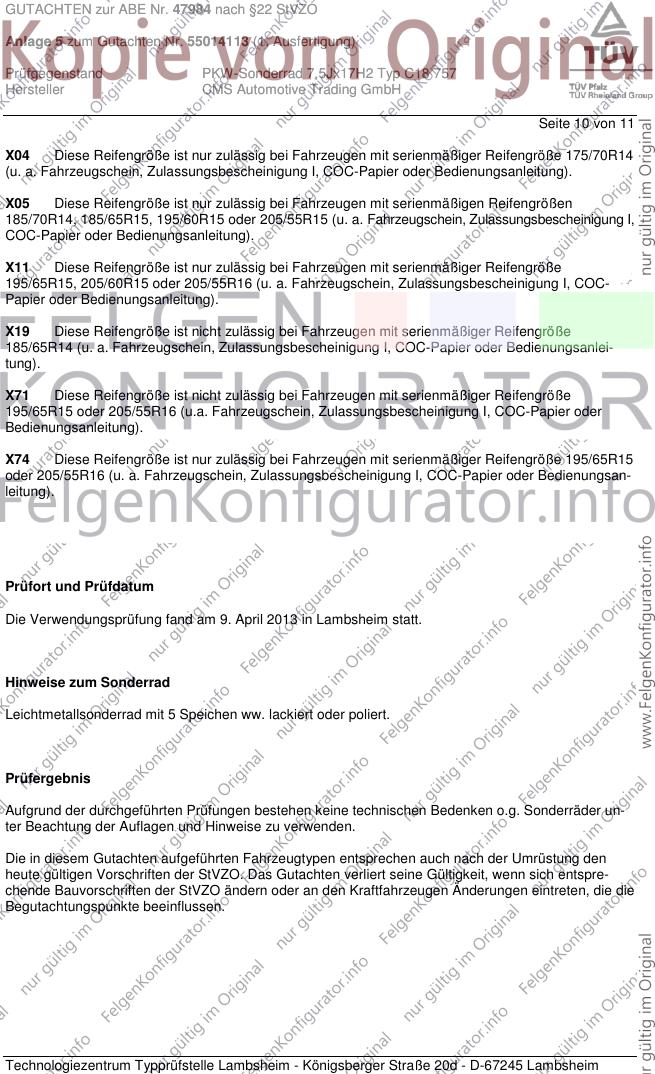

Seite 10 von 11
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X19 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X74 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15
oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. April 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Speichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. April 2013
Bohlander 00193460.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
