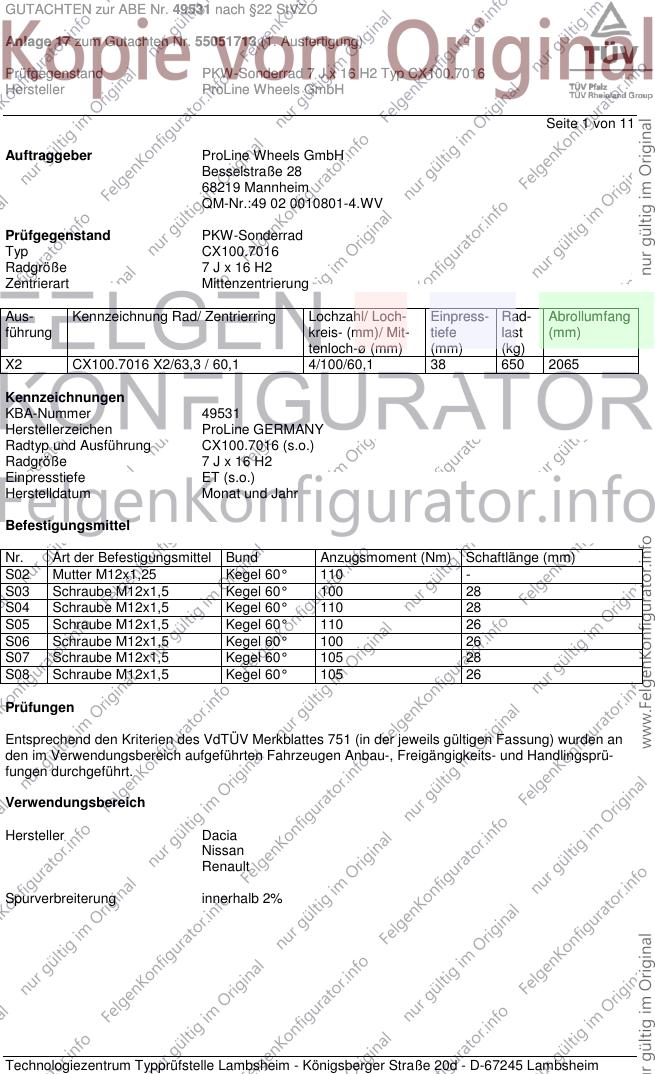

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 1 von 11
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX100.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 CX100.7016 X2/63,3 / 60,1 4/100/60,1 38 650 2065
Kennzeichnungen
KBA-Nummer 49531
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX100.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Schraube M12x1,5 Kegel 60° 110 28
S05 Schraube M12x1,5 Kegel 60° 110 26
S06 Schraube M12x1,5 Kegel 60° 100 26
S07 Schraube M12x1,5 Kegel 60° 105 28
S08 Schraube M12x1,5 Kegel 60° 105 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 2 von 11

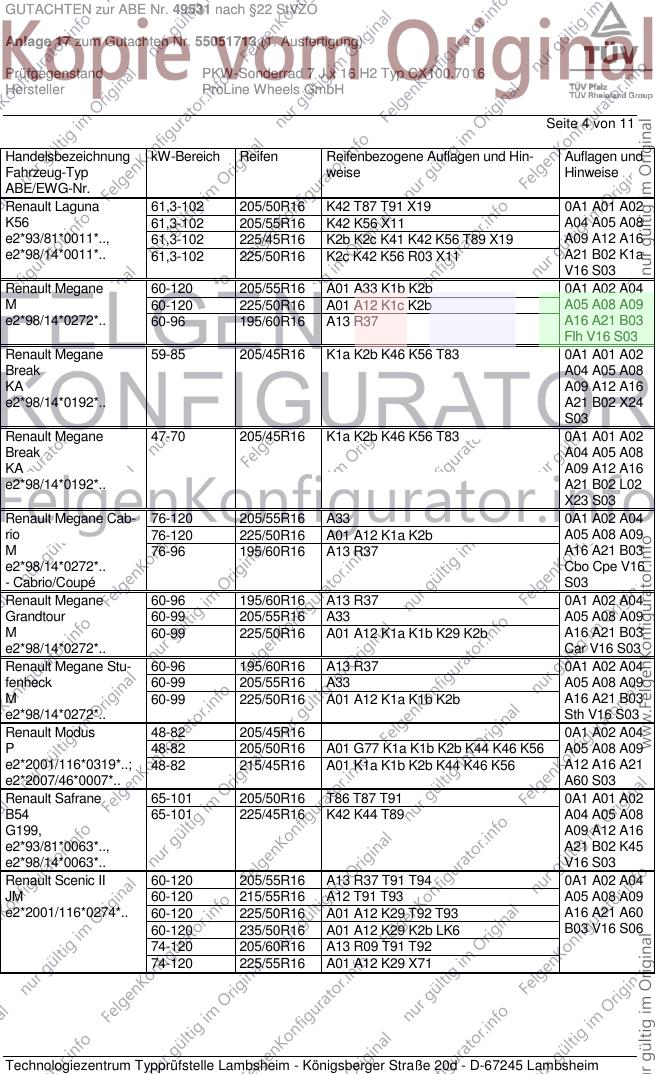

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-85 195/55R16 A90 T87 T91 0A1 A02 A04
SD (OSD..) 55-85 205/50R16 A01 A12 K2b K4h K6g K6i K8h T87 A05 A08 A09
e2*2001/116* T91 A16 A21 A58
0314*55-..; 55-85 215/45R16 A01 A12 K4h K6g K6i K8h T86 T90 S04
e2*2007/46*0030*16-.. 55-85 225/45R16 A01 A12 K2b K4h K6g K6i K8h T89
T93
Dacia Lodgy 59-85 195/55R16 A90 T87 T91 0A1 A02 A04
SD (JSD..) 59-85 205/50R16 A01 A12 K4g K6g K6i T87 T91 A05 A08 A09
e2*2001/116* 59-85 215/45R16 A01 A12 K4g K6g K6i T86 T90 A16 A21 A58
0314*49-.. 59-85 225/45R16 A01 A12 K4g K6g K6i V16 S04
Dacia Logan 50-65 195/55R16 T91 0A1 A02 A04
FSD/USD, SD/SR 50-65 205/50R16 A01 K4i K6g T91 A05 A08 A09
N386; 50-65 215/45R16 A01 K4i K6g T90 A12 A16 A21
e2*2007/46*0030*..; 50-65 225/45R16 A01 K4i K6g A58 V16 S07
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan 50-77 195/55R16 0A1 A02 A04
SD/SR 50-77 205/50R16 A01 K17 A05 A08 A09
e2*2001/116* 50-77 215/45R16 A12 A16 A21
0314*00-61; 50-77 215/50R16 A01 K17 Sth V16 S07
0323*00-29; 50-77 225/45R16 A01 K17
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV 50-77 195/55R16 K56 0A1 A01 A02
SD/SR 50-77 205/50R16 K2b K44 K56 A04 A05 A08
e2*2001/116* 50-77 215/50R16 K2b K44 K56 A09 A12 A16
0314*00-61; 50-77 225/45R16 K2b K44 K56 A21 Car V16
0323*00-29; S07
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53, 55, 66 195/55R16 A91 0A1 A02 A04
SD/SR (7SD/7SR..) 53, 55, 66 205/50R16 A01 A12 K1b A05 A08 A09
e2*2001/116* 53, 55, 66 215/45R16 A12 A16 A21 A58
0314*64-.., 0323*31-.. 53, 55, 66 225/45R16 A01 A12 K1b Car V16 S07
- Kombi
Dacia Sandero 50-77 195/55R16 0A1 A02 A04
SD/SR 50-77 205/50R16 A01 K1a K1b K2b A05 A08 A09
e2*2001/116* 50-77 215/45R16 A01 K1a K2b A12 A16 A21
0314*00-61; 50-77 225/45R16 A01 K1a K1b K2b Flh V16 S07
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53, 55, 66 195/55R16 0A1 A02 A04
SD/SR (5SD../5SR..) 53, 55, 66 205/50R16 A01 K2b A05 A08 A09
e2*2001/116* 53, 55, 66 215/45R16 A01 K2b A12 A16 A21
0314*58-..;0323*29-..; 53, 55, 66 225/45R16 A01 K2b A58 Flh KOV
e2*2007/46*0030*20-.. V16 S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Sandero 50-77 195/55R16 0A1 A02 A04
Stepway 50-77 205/50R16 A05 A08 A09
SD/SR 50-77 225/45R16 A12 A16 A21
e2*2001/116* Flh KMV V16
0314*00-61; S07
0323*00-29
Dacia Sandero 55, 66 205/55R16 0A1 A02 A04
Stepway (II) A05 A08 A09
SD/SR (5SD../5SR..) A12 A16 A21
e2*2001/116* A58 Flh KMV
0314*58-.., 0323*29-.. S07
Nissan Micra 48-81 205/45R16 K1c K25 K2c K42 K44 0A1 A01 A02
K12 48-81 215/40R16 G66 K1c K25 K2c K42 A04 A05 A08
e11*2001/116*0195*. A09 A12 A16
A21 Cbo Flh
V16 S03
Nissan Note 50-85 195/55R16 A01 A12 K1c K2b 0A1 A02 A04
E11 50-85 205/50R16 A01 A12 K1c K2b A05 A08 A09
e11*2001/116*0268*. 50-85 215/45R16 A01 A12 K1c K2b A16 A21 S03
50-85 225/45R16 A01 A12 K1c K2b
Nissan Note 59, 66, 72 195/55R16 0A1 A02 A04
E12 59, 66, 72 205/50R16 A01 K1c K2b A05 A08 A09
e11*2007/46*0753*.. 59, 66, 72 215/45R16 A01 K1a K2b A12 A16 A21
59, 66, 72 225/45R16 A01 K1c K2b A58 V16 S02
Renault Captur 66 195/60R16 A90 R37 0A1 A02 A04
R 66 195/65R16 A12 R37 A05 A08 A09
e2*2001/116* 66, 88 205/55R16 A12 A16 A21 A58
0327*52-.. 66, 88 205/60R16 A12 S08
66, 88 215/55R16 A12
Renault Clio (III) 48-102 205/45R16 0A1 A02 A04
R 48-102 205/50R16 A01 G77 K1c K2b A05 A08 A09
e2*2001/116*0327*..; 48-102 215/45R16 A01 K1a K1b A12 A16 A21
e2*2007/46*0008*.. Car Flh R1S
RC3 S03
Renault Clio (III) 48-102 205/45R16 A12 0A1 A02 A04
R 48-102 215/45R16 A12 A05 A08 A09
e2*2001/116*0327*..; A16 A21 Car
e2*2007/46*0008*.. Flh R1B RC3
S03
Renault Clio (IV) 53-88 195/55R16 A01 A12 K6j 0A1 A02 A04
R 53-88 205/50R16 A01 A12 K2b K6g K6j K8h A05 A08 A09
e2*2001/116* 53-88 215/45R16 A01 A12 K6j A16 A21 A58
0327*46-..; 53-88 225/45R16 A01 A12 K2b K6g K6j K8h Car Flh RC4
e2*2007/46*0008*16-.. S08
Renault Laguna 61,3-102 205/45R16 K1a T87 X21 0A1 A01 A02
B56 61,3-102 205/50R16 K1a K42 X19 A04 A05 A08
G638, 61,3-102 205/55R16 K1a K42 K56 X11 A09 A12 A16
e2*93/81*0012*.., 61,3-102 225/45R16 K1c K2b K2c K41 K42 K56 X19 A21 B02 V16
e2*98/14*0012*.. 61,3-102 225/50R16 K2c K42 K56 R03 X11 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Laguna 61,3-102 205/50R16 K42 T87 T91 X19 0A1 A01 A02
K56 61,3-102 205/55R16 K42 K56 X11 A04 A05 A08
e2*93/81*0011*.., 61,3-102 225/45R16 K2b K2c K41 K42 K56 T89 X19 A09 A12 A16
e2*98/14*0011*.. 61,3-102 225/50R16 K2c K42 K56 R03 X11 A21 B02 K1a
V16 S03
Renault Megane 60-120 205/55R16 A01 A33 K1b K2b 0A1 A02 A04
M 60-120 225/50R16 A01 A12 K1c K2b A05 A08 A09
e2*98/14*0272*.. 60-96 195/60R16 A13 R37 A16 A21 B03
Flh V16 S03
Renault Megane 59-85 205/45R16 K1a K2b K46 K56 T83 0A1 A01 A02
Break A04 A05 A08
KA A09 A12 A16
e2*98/14*0192*.. A21 B02 X24
S03
Renault Megane 47-70 205/45R16 K1a K2b K46 K56 T83 0A1 A01 A02
Break A04 A05 A08
KA A09 A12 A16
e2*98/14*0192*.. A21 B02 L02
X23 S03
Renault Megane Cab- 76-120 205/55R16 A33 0A1 A02 A04
rio 76-120 225/50R16 A01 A12 K1a K2b A05 A08 A09
M 76-96 195/60R16 A13 R37 A16 A21 B03
e2*98/14*0272*.. Cbo Cpe V16
- Cabrio/Coupé S03
Renault Megane 60-96 195/60R16 A13 R37 0A1 A02 A04
Grandtour 60-99 205/55R16 A33 A05 A08 A09
M 60-99 225/50R16 A01 A12 K1a K1b K29 K2b A16 A21 B03
e2*98/14*0272*.. Car V16 S03
Renault Megane Stu- 60-96 195/60R16 A13 R37 0A1 A02 A04
fenheck 60-99 205/55R16 A33 A05 A08 A09
M 60-99 225/50R16 A01 A12 K1a K1b K2b A16 A21 B03
e2*98/14*0272*.. Sth V16 S03
Renault Modus 48-82 205/45R16 0A1 A02 A04
P 48-82 205/50R16 A01 G77 K1a K1b K2b K44 K46 K56 A05 A08 A09
e2*2001/116*0319*..; 48-82 215/45R16 A01 K1a K1b K2b K44 K46 K56 A12 A16 A21
e2*2007/46*0007*.. A60 S03
Renault Safrane 65-101 205/50R16 T86 T87 T91 0A1 A01 A02
B54 65-101 225/45R16 K42 K44 T89 A04 A05 A08
G199, A09 A12 A16
e2*93/81*0063*.., A21 B02 K45
e2*98/14*0063*.. V16 S03
Renault Scenic II 60-120 205/55R16 A13 R37 T91 T94 0A1 A02 A04
JM 60-120 215/55R16 A12 T91 T93 A05 A08 A09
e2*2001/116*0274*.. 60-120 225/50R16 A01 A12 K29 T92 T93 A16 A21 A60
60-120 235/50R16 A01 A12 K29 K2b LK6 B03 V16 S06
74-120 205/60R16 A13 R09 T91 T92
74-120 225/55R16 A01 A12 K29 X71
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Scénic 55-66 205/45R16 T87 0A1 A02 A04
JA 55-66 205/50R16 A01 K1a K2c K42 K56 L02 A05 A08 A09
e2*93/81*0068*.., 55-66 225/45R16 A01 K1a K2c K42 K56 L02 A12 A16 A21
e2*98/14*0068*.. B02 V16 X04
S03
Renault Scénic 44-103 205/50R16 K1c K2c K42 K56 0A1 A01 A02
JA 44-103 225/45R16 K1c K2c K42 K56 A04 A05 A08
e2*93/81*0068*.., A09 A12 A16
e2*98/14*0068*.. A21 B02 L02
V16 X05 S03
Renault ZOE 43 (65) 195/55R16 0A1 A02 A04
AG 43 (65) 205/50R16 A01 K2b A05 A08 A09
e2*2007/46*0251*.. 43 (65) 215/45R16 T90 A12 A16 A21
(22 kWh-Batterie) A58 Flh S05

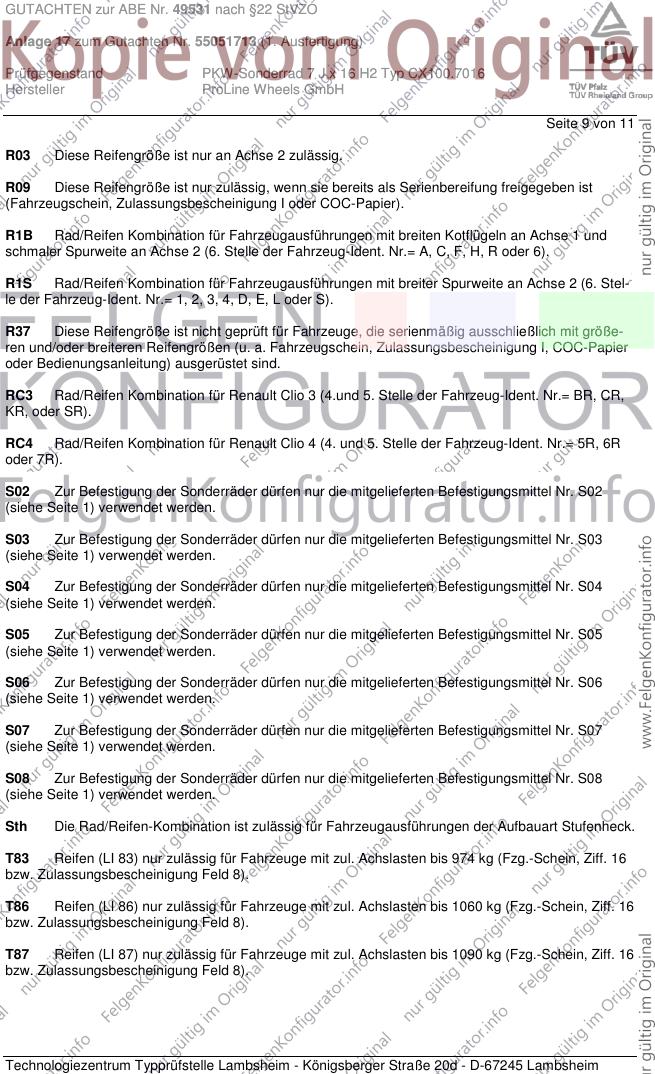

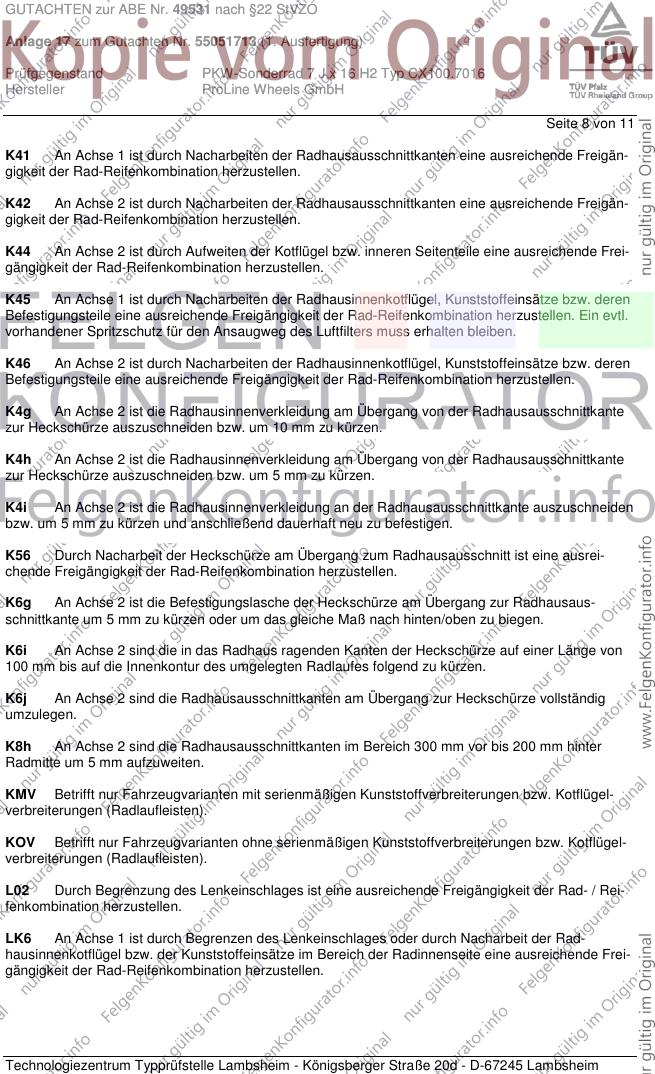

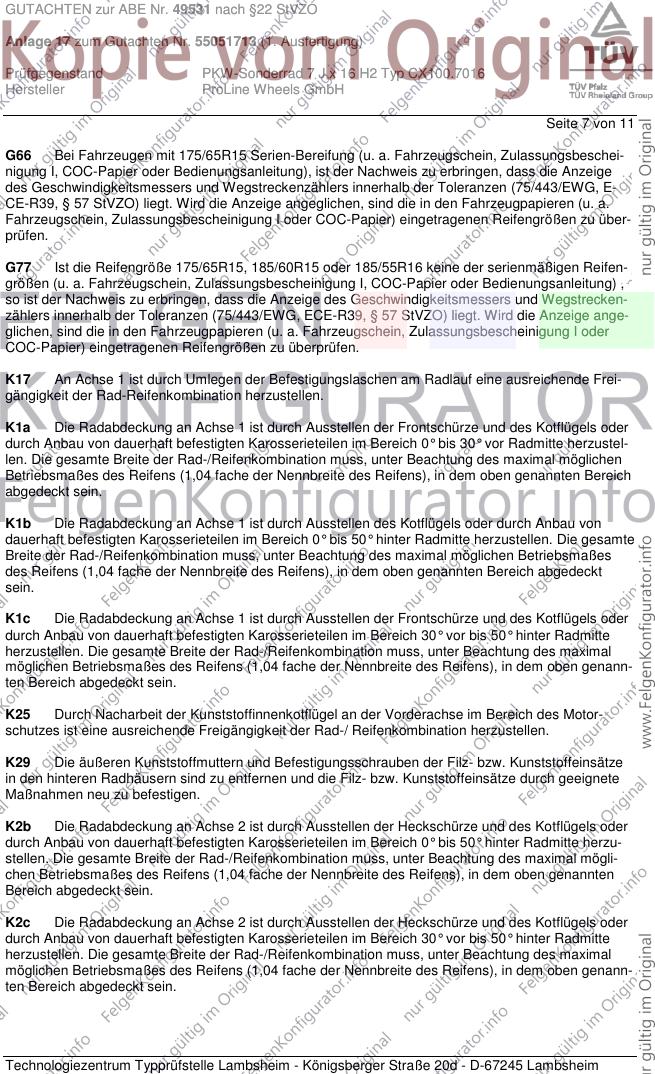

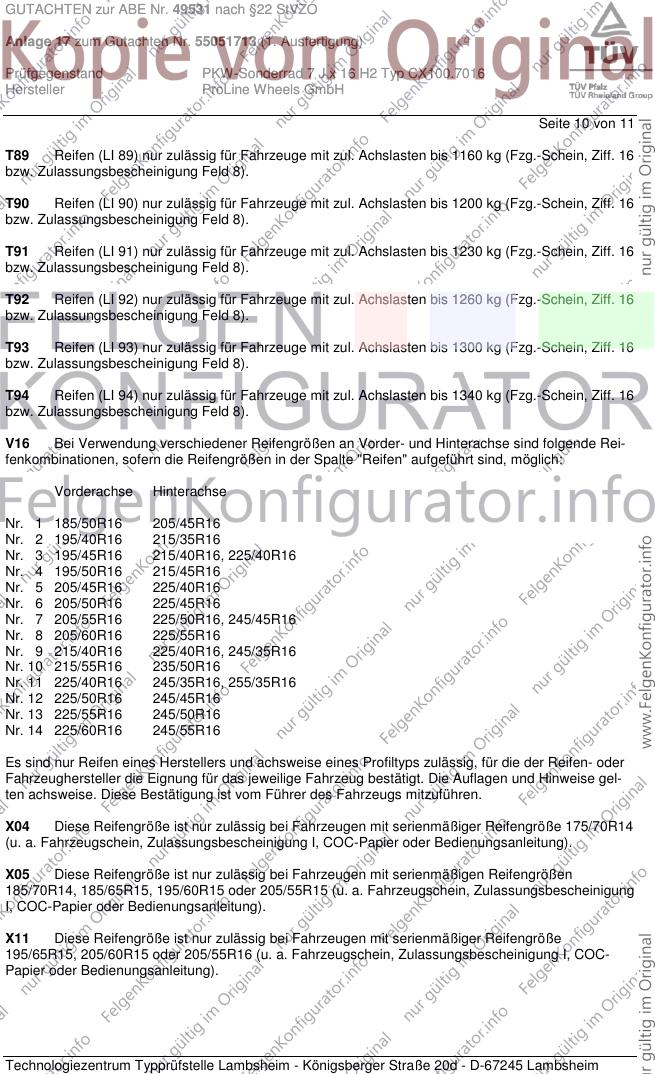

Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 6 von 11
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 7 von 11
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbeschei-
nigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die Anzeige
des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, E-
CE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu über-
prüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 8 von 11
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 9 von 11
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stel-
le der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 10 von 11
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 11 von 11
X19 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
X21 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. August 2014
Haasis 00215546.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
