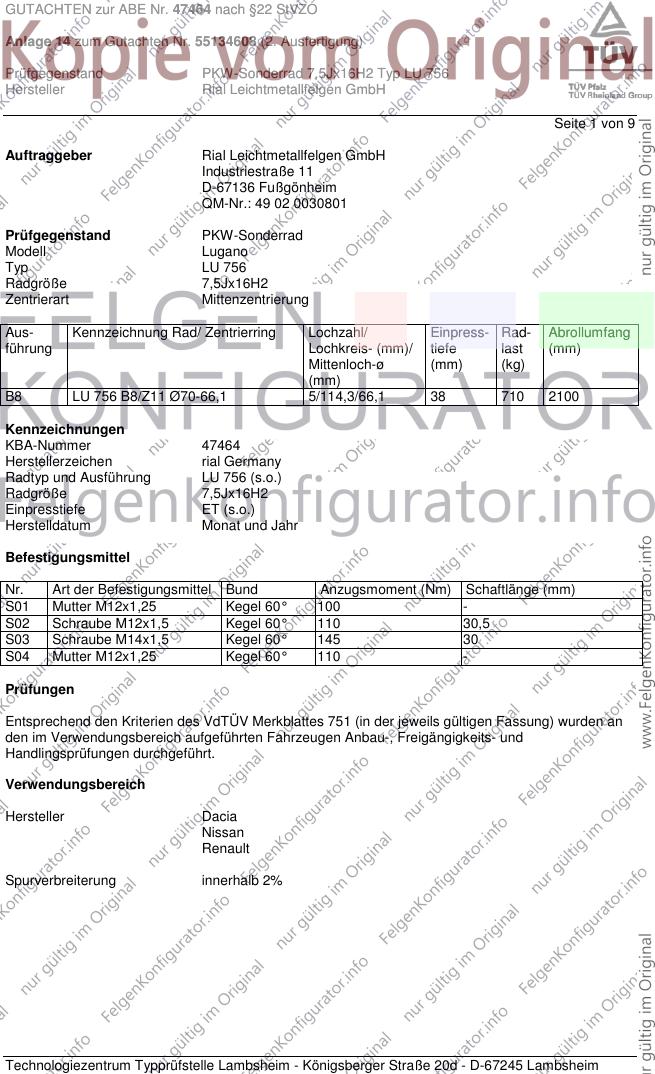

GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 9
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 LU 756 B8/Z11 Ø70-66,1 5/114,3/66,1 38 710 2100
Kennzeichnungen
KBA-Nummer 47464
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 756 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 100 -
S02 Schraube M12x1,5 Kegel 60° 110 30,5
S03 Schraube M14x1,5 Kegel 60° 145 30
S04 Mutter M12x1,25 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-79 215/65R16 K1a K1b A01 A02 A04
SD/SR 63-79 225/60R16 K1a K1b K2b A05 A08 A09
e2*2001/116*0314*..; 63-79 235/60R16 K1c K2a K2b A12 A19 A58
e2*2001/116*0323*..; 63-79 245/55R16 K1c K2a K2b A99 KOV S02
e2*2007/46*0013*..; 63-79 255/55R16 K1c K2c K3s
e2*2007/46*0030*..
Dacia Duster 4WD 66,77,81 215/65R16 K1a K1b A01 A02 A04
SD/SR 66,77,81 225/60R16 K1a K1b K2b A05 A08 A09
e2*2001/116*0314*..; 66,77,81 235/60R16 K1c K2a K2b A12 A19 A56
e2*2001/116*0323*..; 66,77,81 245/55R16 K1c K2a K2b A99 KOV S02
e2*2007/46*0013*..; 66,77,81 255/55R16 K1c K2c K3s K8a
e2*2007/46*0030*..
Nissan 200SX 147 205/55R16 A01 A02 A04
S14 147 215/50R16 A05 A08 A09
e1*93/81*0012*.. 147 225/50R16 A12 A19 A99
147 245/45R16 R03 K1a V16 S01
Nissan Almera Tino 78 205/55R16 G46 K1b K2b K42 A01 A02 A04
V10 78 225/50R16 G46 K2b K42 R03 A05 A08 A09
e9*98/14*0035*.. 78-100 205/50R16 K1b K2b K42 R37 A12 A19 A99
78-100 225/45R16 K1c K2b K42 V16 S01
82-100 205/55R16 K1b K2b K42
82-100 225/50R16 K2b K42 R03
Nissan Juke 2WD 140 205/60R16 A33 M+S A02 A04 A05
F15 140 205/65R16 A12 M+S A08 A09 A19
e11*2007/46*0132*.. 140 215/60R16 A12 M+S A58 A99 B16
140 225/55R16 A12 M+S S04
81,86 205/60R16 A33
81,86 205/65R16 A12
81,86 215/60R16 A12
81,86 225/55R16 A12
81,86 245/50R16 A01 A12 K1c K2b K8c
Nissan Juke 4WD 140 205/60R16 A33 M+S A02 A04 A05
F15 140 205/65R16 A12 M+S A08 A09 A19
e11*2007/46*0132*.. 140 215/60R16 A01 A12 K2b M+S A56 A99 B16
140 225/55R16 A01 A12 K2b M+S S04
140 245/50R16 A01 A12 K1c K2c M+S
Nissan Maxima 103-142 205/55R16 K1a A01 A02 A04
A32 103-142 215/55R16 K1a A05 A08 A09
e1*93/81*0011*.. A12 A19 A99
S01
Nissan Maxima QX 103-147 215/55R16 K45 L02 A01 A02 A04
A33 103-147 225/50R16 K45 K56 L02 A05 A08 A09
e1*98/14*0136*.. 103-147 245/45R16 K42 K56 R03 A12 A19 A99
V16 S01
Nissan Primera 80-103 205/60R16 A02 A04 A05
P12 80-103 215/55R16 A08 A09 A12
e11*98/14*0183*.. 80-103 225/50R16 A19 A99 B03
80-103 225/55R16 Car Lim V16
80-103 235/50R16 A01 K1c K2b K44 K45 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Qashqai, /+2 76-110 215/65R16 A33 A02 A04 A05
J10 76-110 225/60R16 A12 A08 A09 A19
e11*2001/116*0295*. 76-110 235/60R16 A01 A12 K2b A57 A99 B03
76-110 245/55R16 A01 A12 K1a K2b K42 K46 B16 S04
Nissan Serena 49-93 215/55R16 K1a K41 T91 T93 T95 142 A01 A02 A04
C23 49-93 225/50R16 K1a K41 T92 T93 142 A05 A08 A09
G201, A12 A19 A99
e9*93/81*0013*.. F41 S01
Nissan Serena 55-93 215/55R16 K1a K41 T91 T93 T95 142 A01 A02 A04
C23W 55-93 225/50R16 K1a K41 T92 T93 142 A05 A08 A09
e9*95/54*0018*.. A12 A19 A99
Ni0 S01
Nissan X-Trail 84-121 215/65R16 A02 A04 A05
T30 84-121 225/60R16 A08 A09 A12
e1*98/14*0166*.. 84-121 235/55R16 A01 K1b LK6 A19 A99 S04
84-121 235/60R16 A01 K1b LK6
84-121 245/55R16 A01 K1c K2c LK6
Nissan X-Trail 104-127 215/65R16 A02 A04 A05
T31 104-127 225/60R16 A01 K42 A08 A09 A12
e1*2001/116*0432*.. 104-127 235/60R16 A01 K2b K42 A19 A99 B03
- incl. MJ 2011 104-127 245/55R16 A01 K1a K1b K2b K42 S04
Renault Fluence 63-103 205/60R16 K2b K8f A01 A02 A04
Z 63-103 215/55R16 K2b K8f A05 A08 A09
e2*2001/116*0373*..; 63-103 225/55R16 K2b K6g K8k A12 A19 A99
e2*2007/46*0010*.. 63-103 235/50R16 K1a K2a K2b K6g K8k Sth S02
- Limousine
Renault Laguna 81-110 195/60R16 A11 R09 R70 T89 A02 A04 A05
T 81-110 205/55R16 A33 R37 T91 T94 A08 A09 A19
e2*2001/116*0363*..; 81-110 205/60R16 A33 R37 T91 T92 A99 B03 Car
e2*2007/46*0012*.. 81-131 215/55R16 A12 T91 T93 Flh L05 V16
81-131 215/60R16 A12 R09 S03
81-131 225/50R16 A01 A12 K1a K1b K2b T92 T93
81-131 225/55R16 A01 A12 K1a K1b K2b
Renault Laguna 96,110 205/55R16 A33 R37 T91 A02 A04 A05
Coupé 96,110 205/60R16 A33 R37 T91 A08 A09 A19
T 96-131 215/55R16 A12 T91 A99 B03 Cpe
e2*2001/116* 96-131 215/60R16 A12 R09 L05 V16 S03
0363*07-.. 96-131 225/50R16 A01 A12 K1a
96-131 225/55R16 A01 A12 K1a
Renault Latitude 81,103 205/60R16 R37 A02 A04 A05
T 81-127 215/55R16 A01 K4h A08 A09 A12
e2*2001/116*0363*.. 81-127 215/60R16 A01 K4h A19 A99 Lim
81-127 225/55R16 A01 K4h S03
Renault Megane 78-103 205/55R16 K2b K4i A01 A02 A04
Z 78-103 215/50R16 K2b K4i A05 A08 A09
e2*2001/116*0373*..; 78-103 215/55R16 K2b K4i A12 A19 A99
- Cabriolet 78-103 225/50R16 K1a K1b K2b K4i K6g K8f Cbo V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 63-103 205/55R16 K6g A01 A02 A04
Z 63-103 215/50R16 K6g A05 A08 A09
e2*2001/116*0373*..; 63-103 215/55R16 K6g A12 A19 A99
e2*2007/46*0010*.. 63-103 225/50R16 K1a K1b K2b K6h K8f Car V16 S02
- Grandtour
Renault Megane 63-103 205/55R16 K2b K6g A01 A02 A04
Z 63-103 215/50R16 K2b K6g A05 A08 A09
e2*2001/116*0373*..; 63-103 215/55R16 K2b K6g A12 A19 A99
e2*2007/46*0010*.. 63-103 225/50R16 K1a K1b K2b K6h K8f Cpe Flh V16
- Fließheck S02
- Coupé
Renault Scénic III 63-103 205/55R16 A33 T91 T92 T94 A02 A04 A05
JZ 63-103 205/60R16 A33 T92 T96 A08 A09 A19
e2*2001/116*0379*.., 63-103 215/55R16 A12 A58 A60 A99
e2*2007/46*0011*.. 63-103 225/50R16 A01 A12 K2b K4a T92 T93 B03 V16 S02
- Scénic / Gr. Scénic 63-103 225/55R16 A01 A12 K2b K4a
63-103 235/50R16 A01 A12 K2b K4a K8f
Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 9
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser
max. 296 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F41 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Starrachse an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH

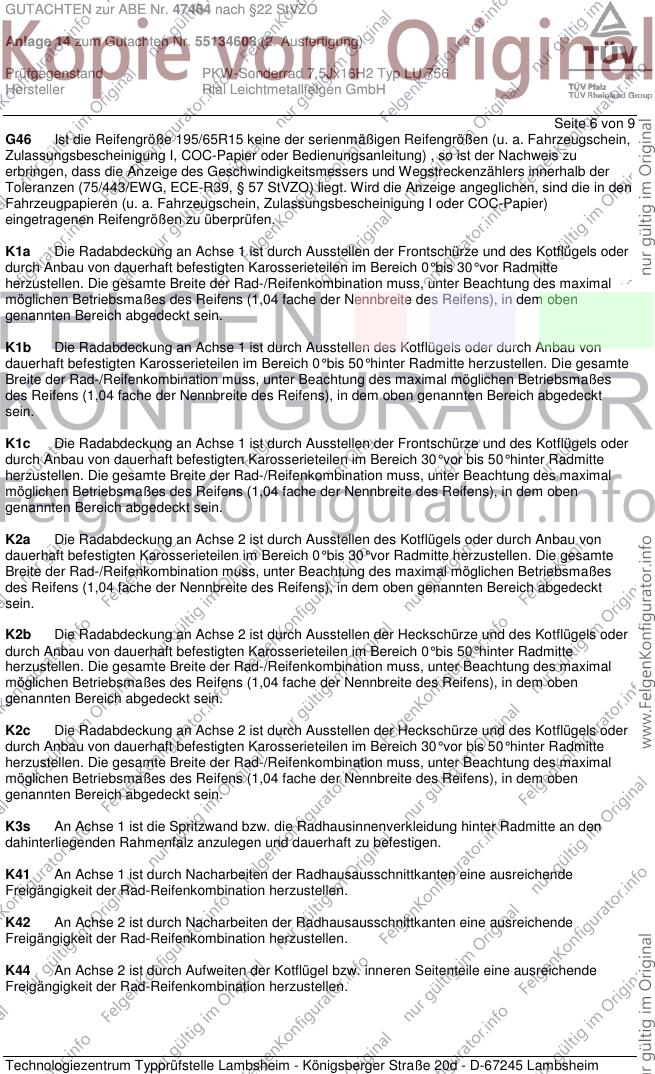

Seite 6 von 9
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH

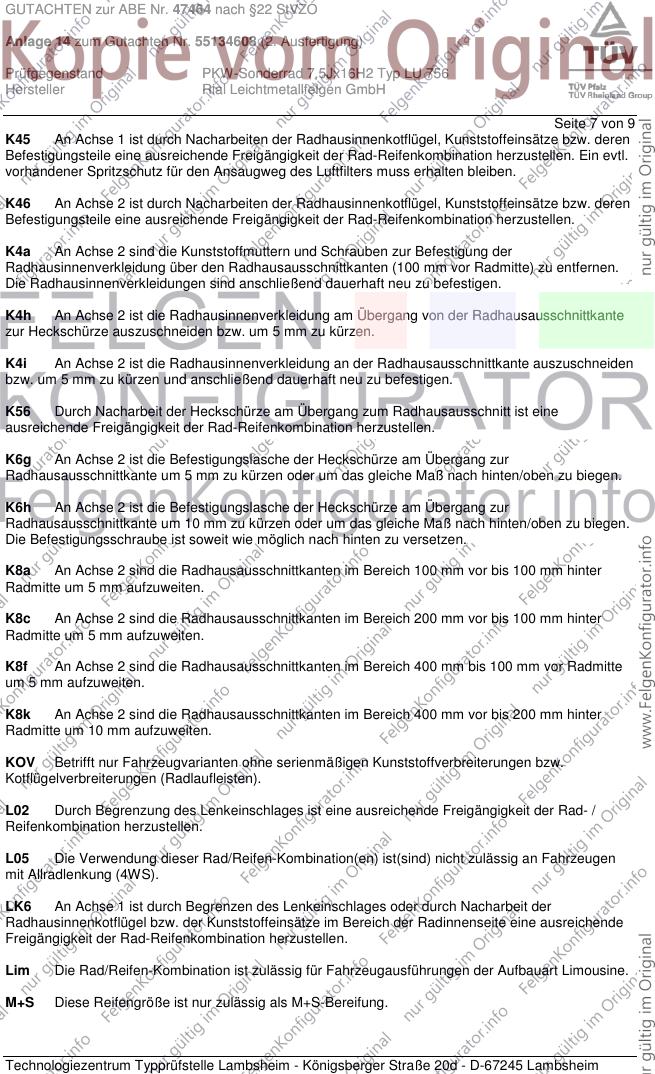

Seite 7 von 9
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH

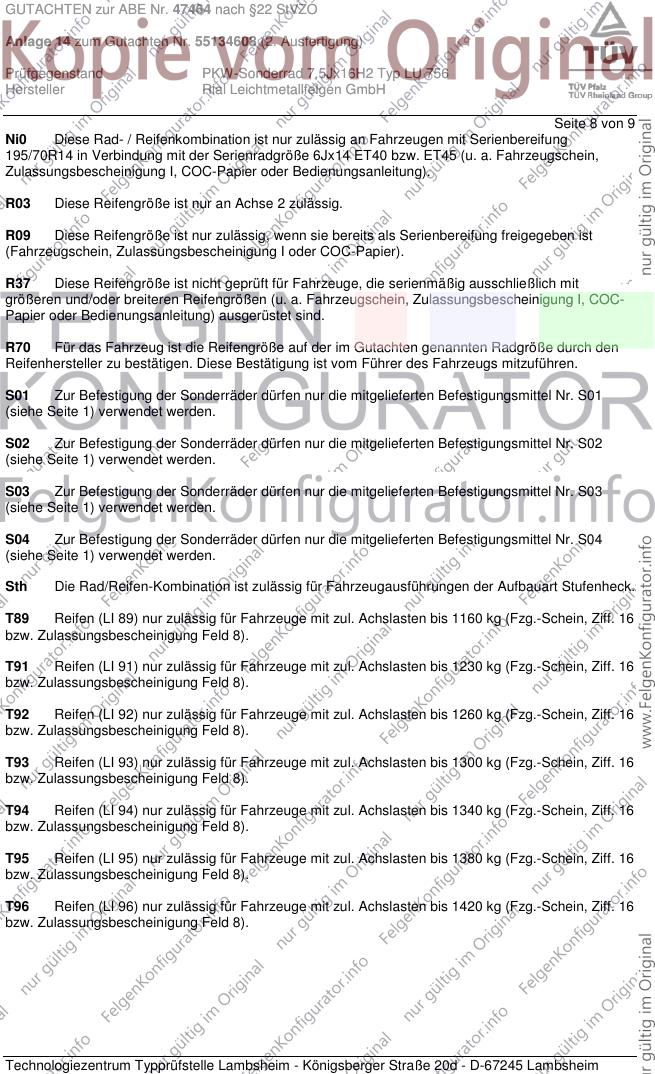

Seite 8 von 9
Ni0 Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/70R14 in Verbindung mit der Serienradgröße 6Jx14 ET40 bzw. ET45 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH

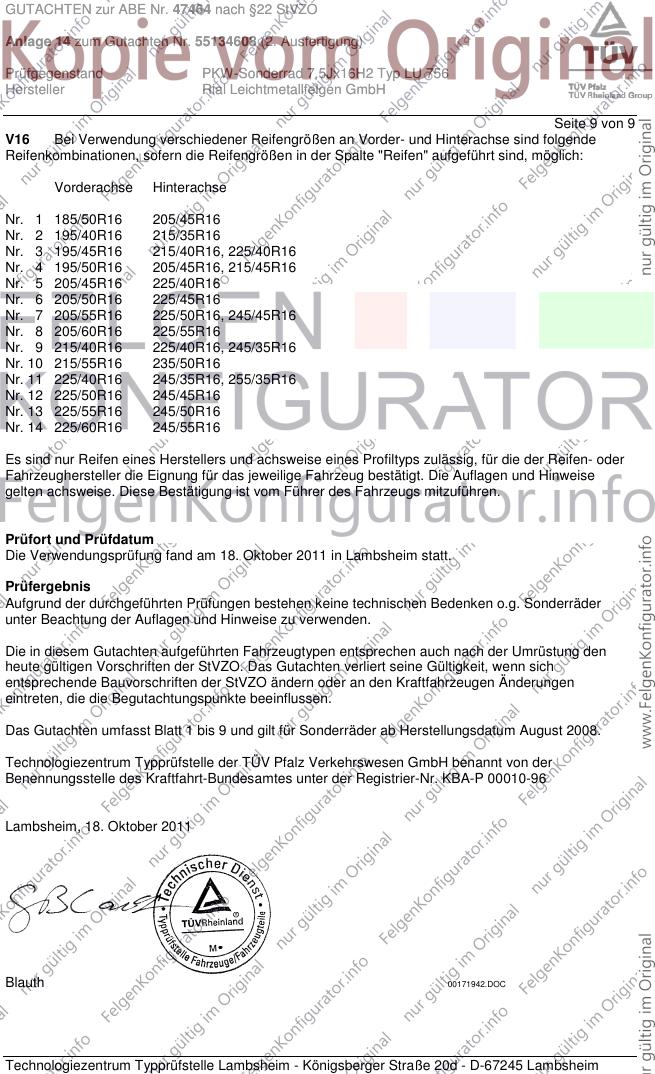

Seite 9 von 9
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Oktober 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 18. Oktober 2011
Blauth 00171942.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
