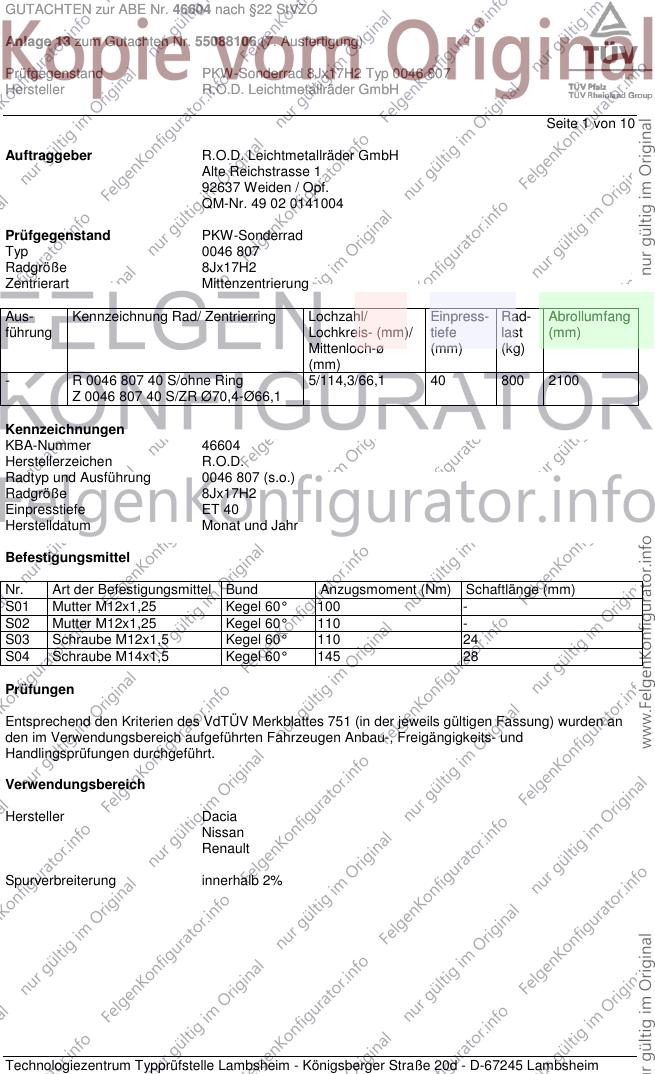

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 10
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Typ 0046 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- R 0046 807 40 S/ohne Ring 5/114,3/66,1 40 800 2100
Z 0046 807 40 S/ZR Ø70,4-Ø66,1
Kennzeichnungen
KBA-Nummer 46604
Herstellerzeichen R.O.D.
Radtyp und Ausführung 0046 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET 40
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 100 -
S02 Mutter M12x1,25 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 110 24
S04 Schraube M14x1,5 Kegel 60° 145 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

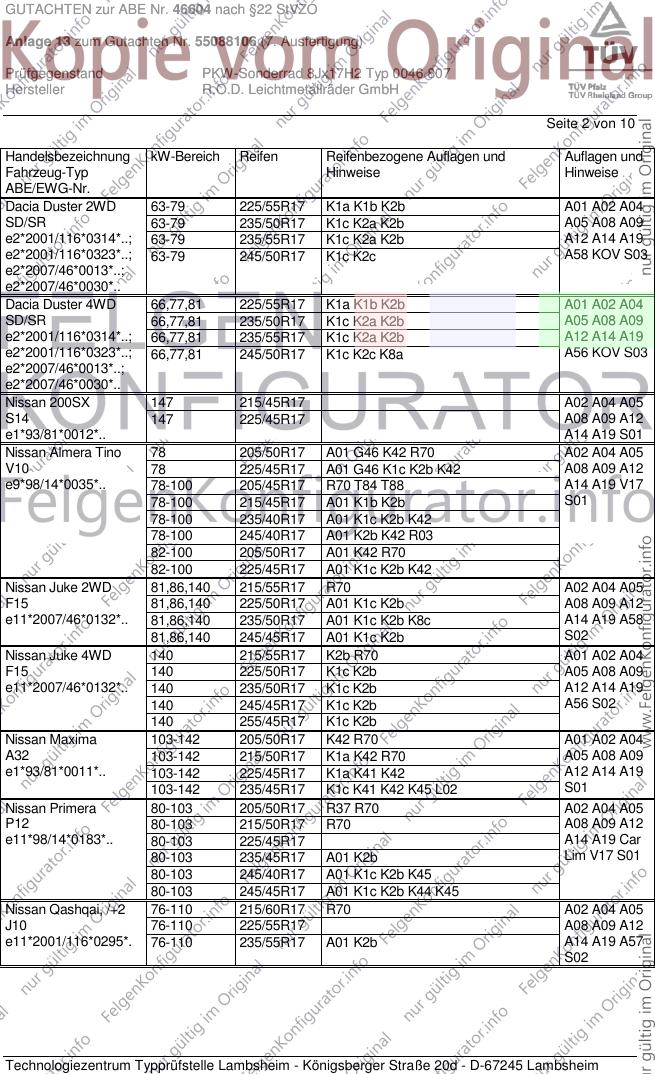

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-79 225/55R17 K1a K1b K2b A01 A02 A04
SD/SR 63-79 235/50R17 K1c K2a K2b A05 A08 A09
e2*2001/116*0314*..; 63-79 235/55R17 K1c K2a K2b A12 A14 A19
e2*2001/116*0323*..; 63-79 245/50R17 K1c K2c A58 KOV S03
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster 4WD 66,77,81 225/55R17 K1a K1b K2b A01 A02 A04
SD/SR 66,77,81 235/50R17 K1c K2a K2b A05 A08 A09
e2*2001/116*0314*..; 66,77,81 235/55R17 K1c K2a K2b A12 A14 A19
e2*2001/116*0323*..; 66,77,81 245/50R17 K1c K2c K8a A56 KOV S03
e2*2007/46*0013*..;
e2*2007/46*0030*..
Nissan 200SX 147 215/45R17 A02 A04 A05
S14 147 225/45R17 A08 A09 A12
e1*93/81*0012*.. A14 A19 S01
Nissan Almera Tino 78 205/50R17 A01 G46 K42 R70 A02 A04 A05
V10 78 225/45R17 A01 G46 K1c K2b K42 A08 A09 A12
e9*98/14*0035*.. 78-100 205/45R17 R70 T84 T88 A14 A19 V17
78-100 215/45R17 A01 K1b K2b S01
78-100 235/40R17 A01 K1c K2b K42
78-100 245/40R17 A01 K2b K42 R03
82-100 205/50R17 A01 K42 R70
82-100 225/45R17 A01 K1c K2b K42
Nissan Juke 2WD 81,86,140 215/55R17 R70 A02 A04 A05
F15 81,86,140 225/50R17 A01 K1c K2b A08 A09 A12
e11*2007/46*0132*.. 81,86,140 235/50R17 A01 K1c K2b K8c A14 A19 A58
81,86,140 245/45R17 A01 K1c K2b S02
Nissan Juke 4WD 140 215/55R17 K2b R70 A01 A02 A04
F15 140 225/50R17 K1c K2b A05 A08 A09
e11*2007/46*0132*.. 140 235/50R17 K1c K2b A12 A14 A19
140 245/45R17 K1c K2b A56 S02
140 255/45R17 K1c K2b
Nissan Maxima 103-142 205/50R17 K42 R70 A01 A02 A04
A32 103-142 215/50R17 K1a K42 R70 A05 A08 A09
e1*93/81*0011*.. 103-142 225/45R17 K1a K41 K42 A12 A14 A19
103-142 235/45R17 K1c K41 K42 K45 L02 S01
Nissan Primera 80-103 205/50R17 R37 R70 A02 A04 A05
P12 80-103 215/50R17 R70 A08 A09 A12
e11*98/14*0183*.. 80-103 225/45R17 A14 A19 Car
80-103 235/45R17 A01 K2b Lim V17 S01
80-103 245/40R17 A01 K1c K2b K45
80-103 245/45R17 A01 K1c K2b K44 K45
Nissan Qashqai, /+2 76-110 215/60R17 R70 A02 A04 A05
J10 76-110 225/55R17 A08 A09 A12
e11*2001/116*0295*. 76-110 235/55R17 A01 K2b A14 A19 A57
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

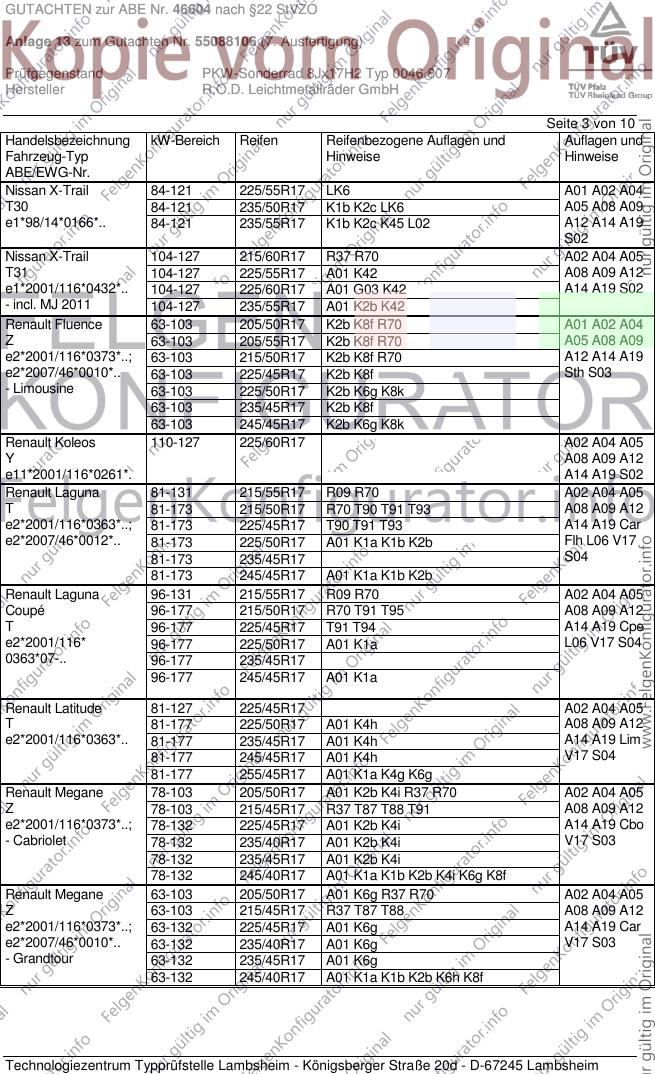

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan X-Trail 84-121 225/55R17 LK6 A01 A02 A04
T30 84-121 235/50R17 K1b K2c LK6 A05 A08 A09
e1*98/14*0166*.. 84-121 235/55R17 K1b K2c K45 L02 A12 A14 A19
S02
Nissan X-Trail 104-127 215/60R17 R37 R70 A02 A04 A05
T31 104-127 225/55R17 A01 K42 A08 A09 A12
e1*2001/116*0432*.. 104-127 225/60R17 A01 G03 K42 A14 A19 S02
- incl. MJ 2011 104-127 235/55R17 A01 K2b K42
Renault Fluence 63-103 205/50R17 K2b K8f R70 A01 A02 A04
Z 63-103 205/55R17 K2b K8f R70 A05 A08 A09
e2*2001/116*0373*..; 63-103 215/50R17 K2b K8f R70 A12 A14 A19
e2*2007/46*0010*.. 63-103 225/45R17 K2b K8f Sth S03
- Limousine 63-103 225/50R17 K2b K6g K8k
63-103 235/45R17 K2b K8f
63-103 245/45R17 K2b K6g K8k
Renault Koleos 110-127 225/60R17 A02 A04 A05
Y A08 A09 A12
e11*2001/116*0261*. A14 A19 S02
Renault Laguna 81-131 215/55R17 R09 R70 A02 A04 A05
T 81-173 215/50R17 R70 T90 T91 T93 A08 A09 A12
e2*2001/116*0363*..; 81-173 225/45R17 T90 T91 T93 A14 A19 Car
e2*2007/46*0012*.. 81-173 225/50R17 A01 K1a K1b K2b Flh L06 V17
81-173 235/45R17 S04
81-173 245/45R17 A01 K1a K1b K2b
Renault Laguna 96-131 215/55R17 R09 R70 A02 A04 A05
Coupé 96-177 215/50R17 R70 T91 T95 A08 A09 A12
T 96-177 225/45R17 T91 T94 A14 A19 Cpe
e2*2001/116* 96-177 225/50R17 A01 K1a L06 V17 S04
0363*07-.. 96-177 235/45R17
96-177 245/45R17 A01 K1a
Renault Latitude 81-127 225/45R17 A02 A04 A05
T 81-177 225/50R17 A01 K4h A08 A09 A12
e2*2001/116*0363*.. 81-177 235/45R17 A01 K4h A14 A19 Lim
81-177 245/45R17 A01 K4h V17 S04
81-177 255/45R17 A01 K1a K4g K6g
Renault Megane 78-103 205/50R17 A01 K2b K4i R37 R70 A02 A04 A05
Z 78-103 215/45R17 R37 T87 T88 T91 A08 A09 A12
e2*2001/116*0373*..; 78-132 225/45R17 A01 K2b K4i A14 A19 Cbo
- Cabriolet 78-132 235/40R17 A01 K2b K4i V17 S03
78-132 235/45R17 A01 K2b K4i
78-132 245/40R17 A01 K1a K1b K2b K4i K6g K8f
Renault Megane 63-103 205/50R17 A01 K6g R37 R70 A02 A04 A05
Z 63-103 215/45R17 R37 T87 T88 A08 A09 A12
e2*2001/116*0373*..; 63-132 225/45R17 A01 K6g A14 A19 Car
e2*2007/46*0010*.. 63-132 235/40R17 A01 K6g V17 S03
- Grandtour 63-132 235/45R17 A01 K6g
63-132 245/40R17 A01 K1a K1b K2b K6h K8f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

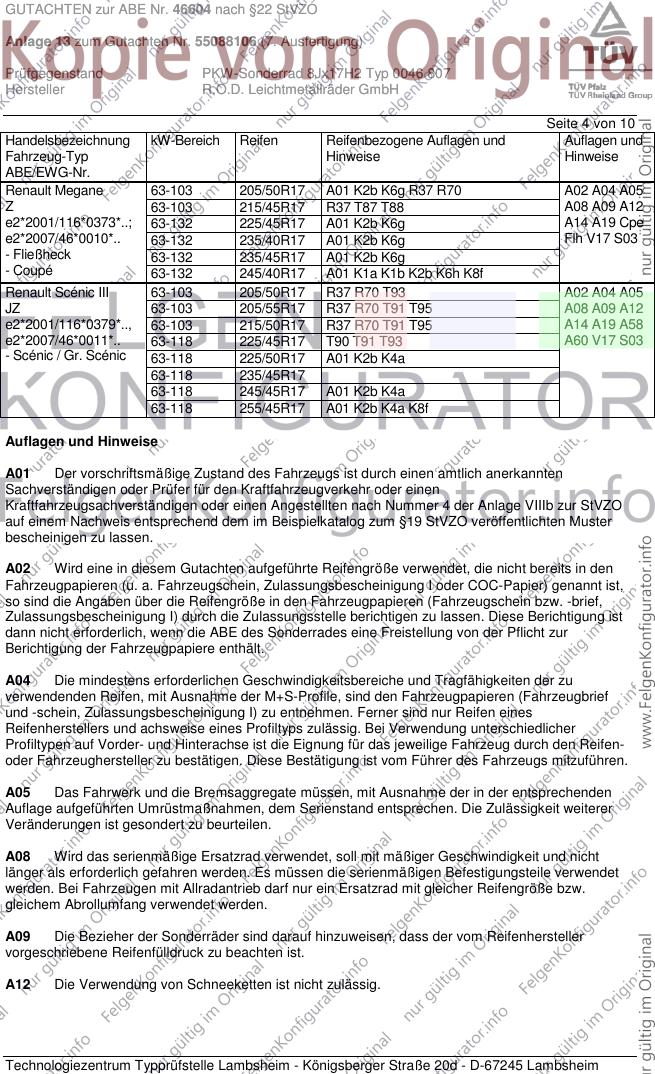

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 63-103 205/50R17 A01 K2b K6g R37 R70 A02 A04 A05
Z 63-103 215/45R17 R37 T87 T88 A08 A09 A12
e2*2001/116*0373*..; 63-132 225/45R17 A01 K2b K6g A14 A19 Cpe
e2*2007/46*0010*.. 63-132 235/40R17 A01 K2b K6g Flh V17 S03
- Fließheck 63-132 235/45R17 A01 K2b K6g
- Coupé 63-132 245/40R17 A01 K1a K1b K2b K6h K8f
Renault Scénic III 63-103 205/50R17 R37 R70 T93 A02 A04 A05
JZ 63-103 205/55R17 R37 R70 T91 T95 A08 A09 A12
e2*2001/116*0379*.., 63-103 215/50R17 R37 R70 T91 T95 A14 A19 A58
e2*2007/46*0011*.. 63-118 225/45R17 T90 T91 T93 A60 V17 S03
- Scénic / Gr. Scénic 63-118 225/50R17 A01 K2b K4a
63-118 235/45R17
63-118 245/45R17 A01 K2b K4a
63-118 255/45R17 A01 K2b K4a K8f
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

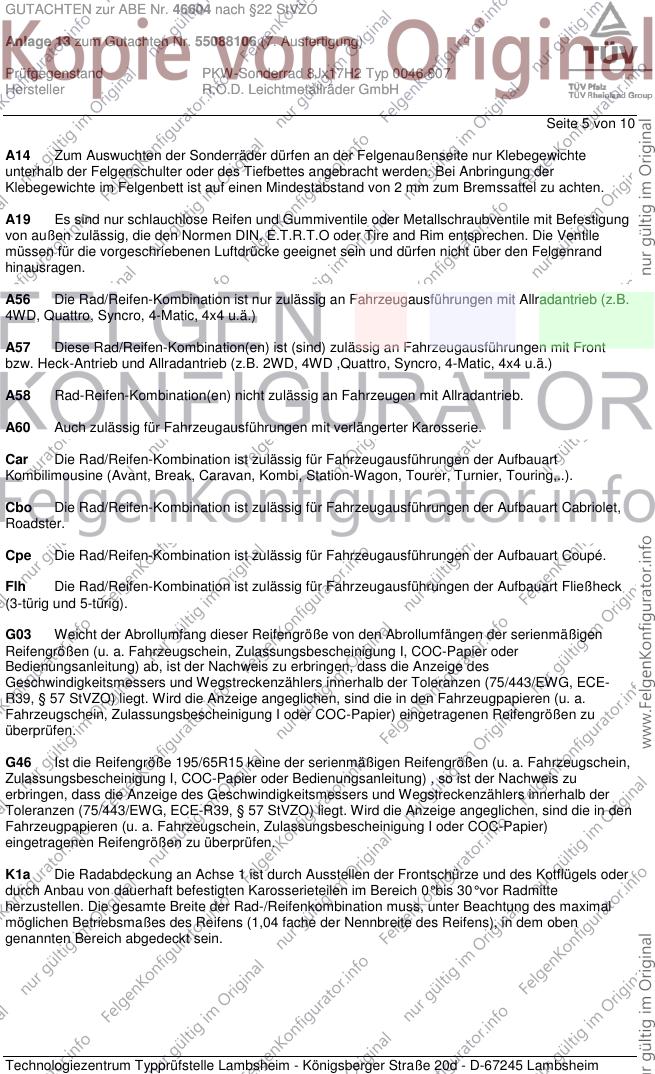

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 10
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

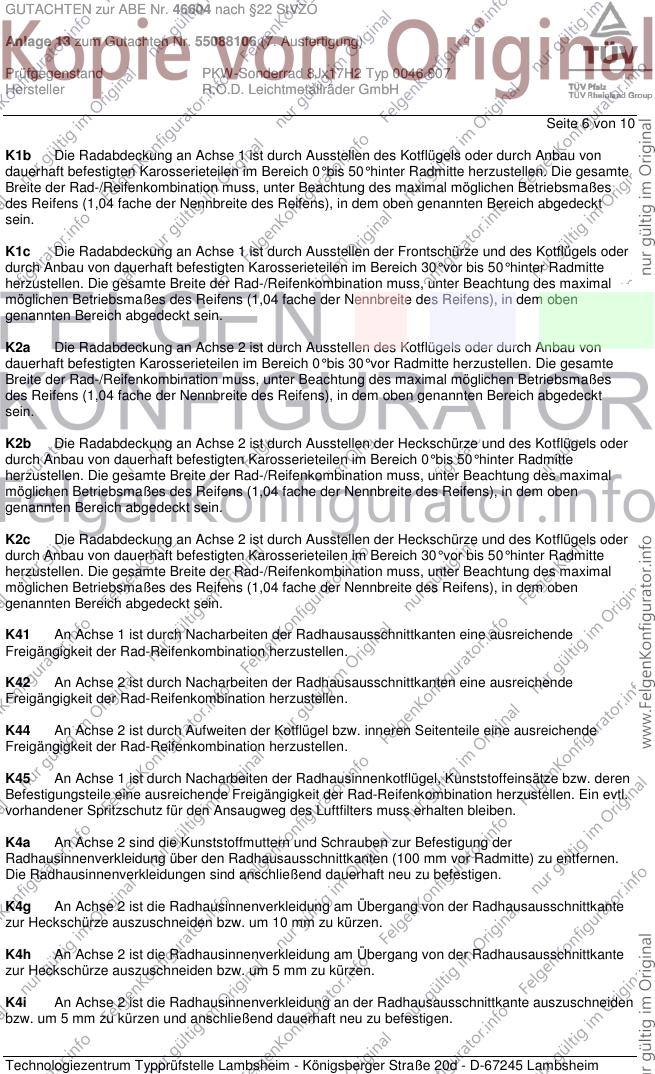

Seite 6 von 10
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

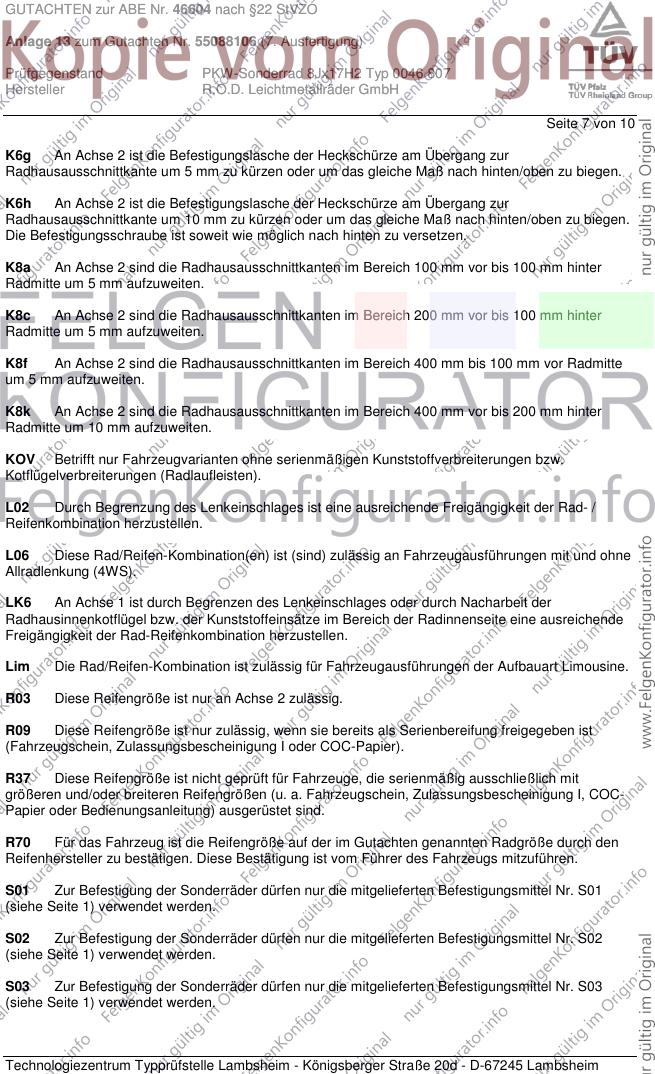

Seite 7 von 10
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

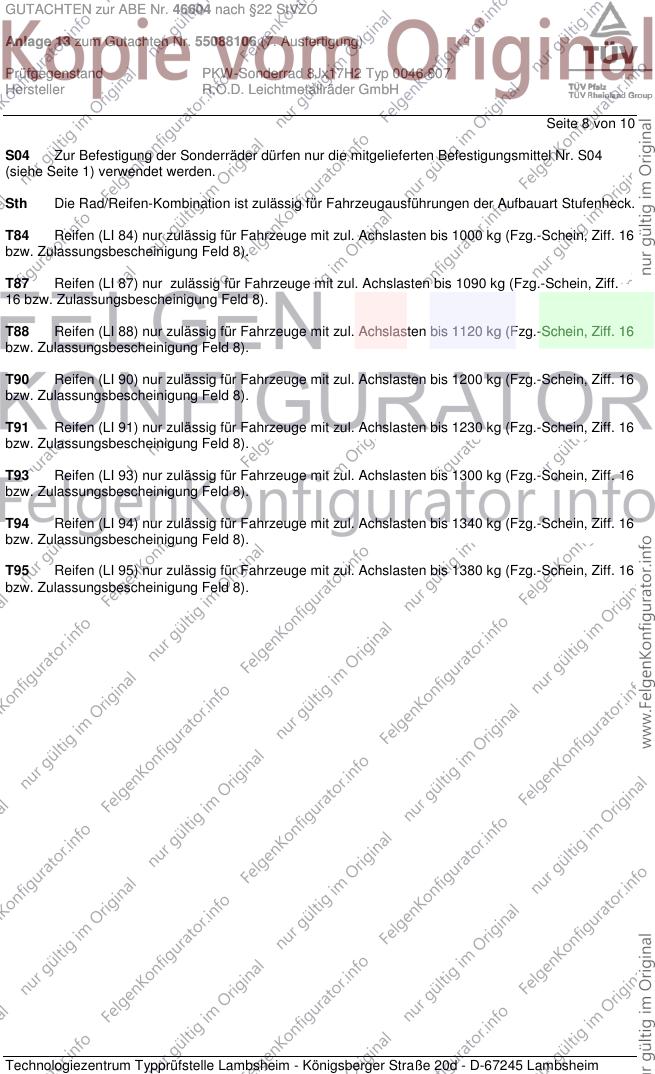

Seite 8 von 10
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

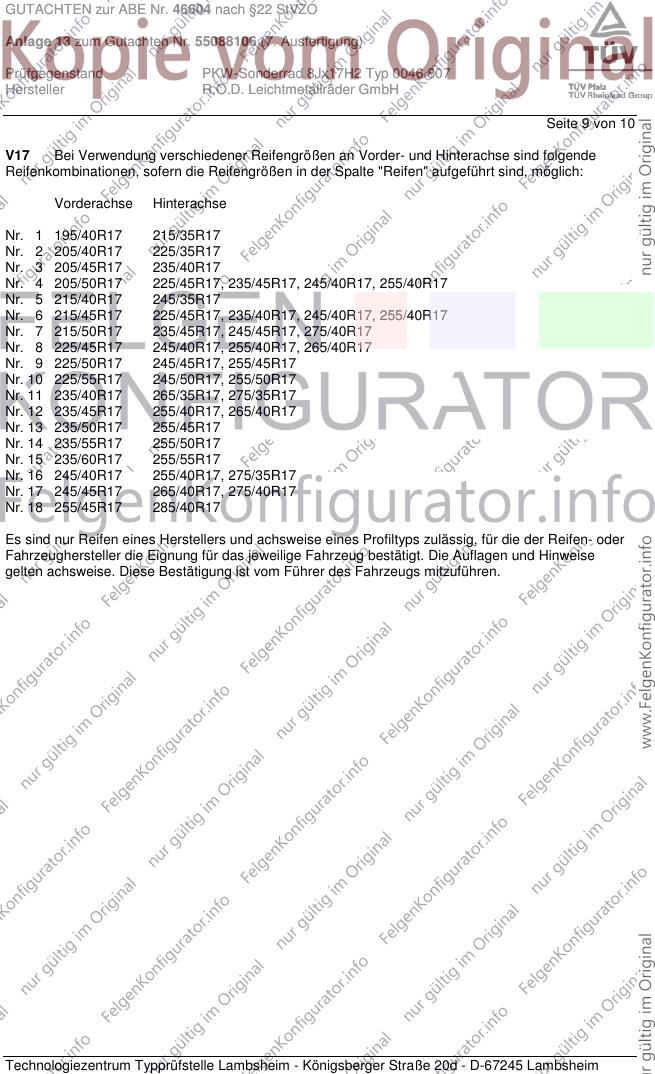

Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55088106 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

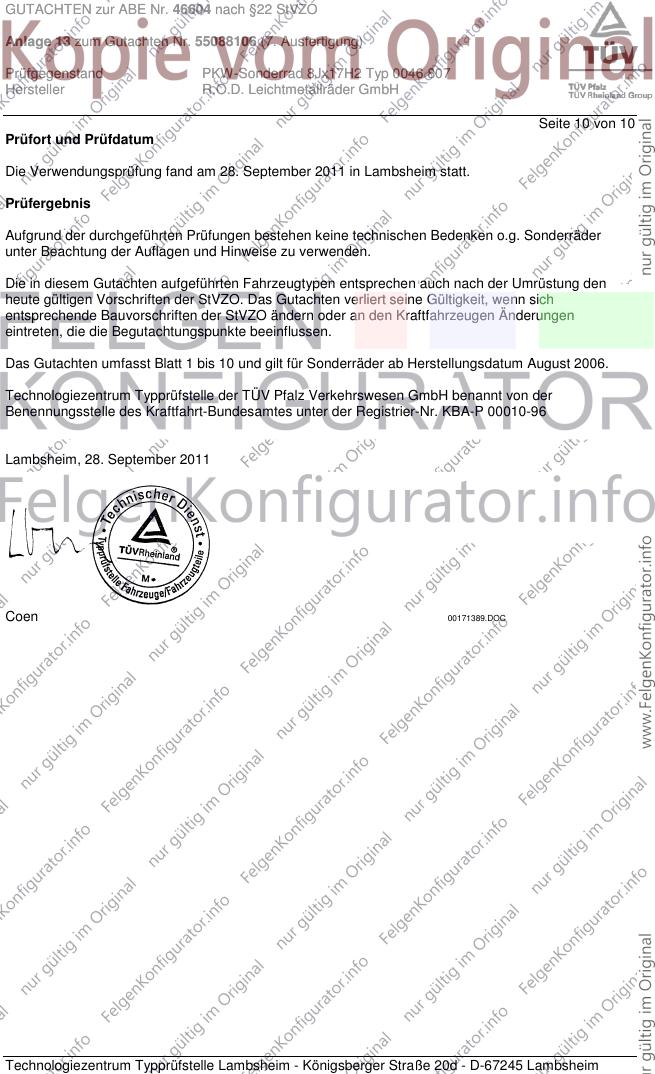

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. September 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2006.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 28. September 2011
Coen 00171389.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
