Teilegutachten 366-0051-06-WIRD-TG/N11
ANLAGE: 19 Radtyp: STRADA 17 X 7
Hersteller: Hölzel Automotive GmbH Stand: 04.02.2013
__________________________________________________________________________________________________________________

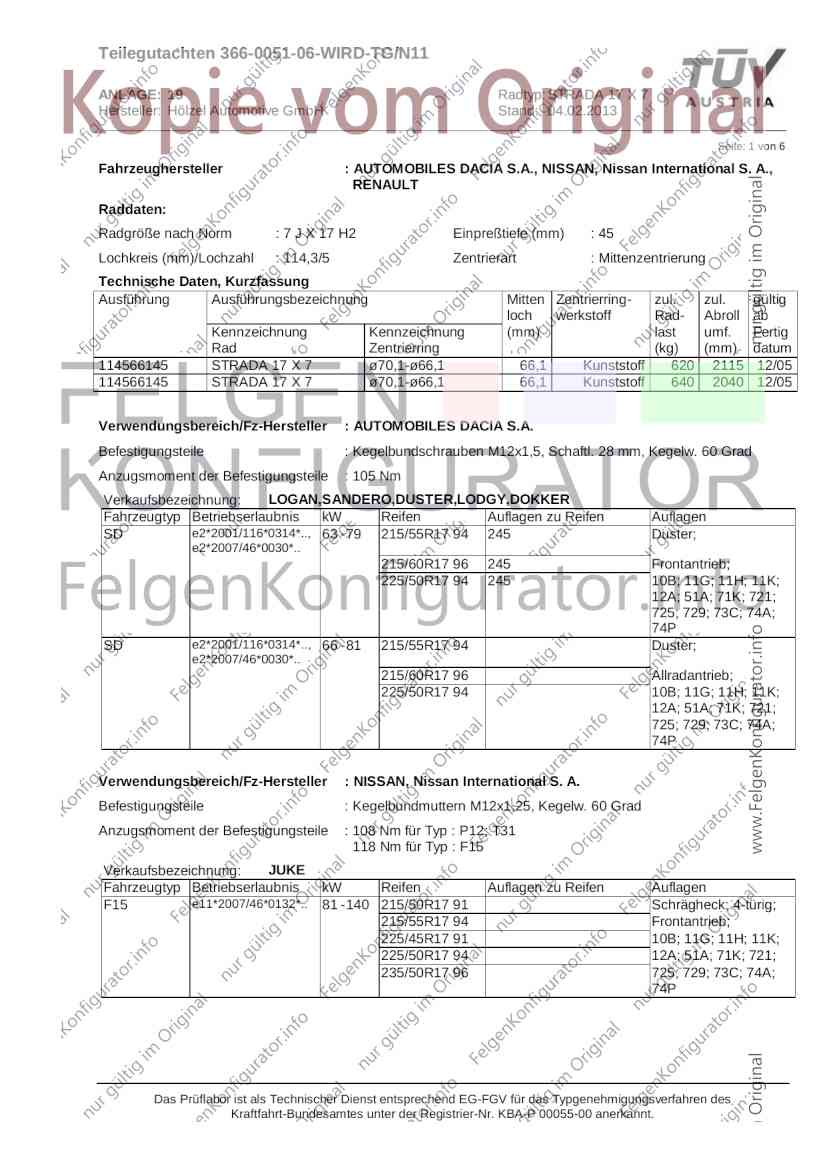

Seite: 1 von 6
Fahrzeughersteller : AUTOMOBILES DACIA S.A., NISSAN, Nissan International S. A.,
RENAULT
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
114566145 STRADA 17 X 7 ø70,1-ø66,1 66,1 Kunststoff 620 2115 12/05
114566145 STRADA 17 X 7 ø70,1-ø66,1 66,1 Kunststoff 640 2040 12/05
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 105 Nm
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 63 - 79 215/55R17 94 245 Duster;
e2*2007/46*0030*..
215/60R17 96 245 Frontantrieb;
225/50R17 94 245 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
SD e2*2001/116*0314*.., 66 - 81 215/55R17 94 Duster;
e2*2007/46*0030*..
215/60R17 96 Allradantrieb;
225/50R17 94 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verwendungsbereich/Fz-Hersteller : NISSAN, Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : P12; T31
118 Nm für Typ : F15
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F15 e11*2007/46*0132*.. 81 - 140 215/50R17 91 Schrägheck; 4-türig;
215/55R17 94 Frontantrieb;
225/45R17 91 10B; 11G; 11H; 11K;
225/50R17 94 12A; 51A; 71K; 721;
235/50R17 96 725; 729; 73C; 74A;
74P
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0051-06-WIRD-TG/N11
ANLAGE: 19 Radtyp: STRADA 17 X 7
Hersteller: Hölzel Automotive GmbH Stand: 04.02.2013
__________________________________________________________________________________________________________________

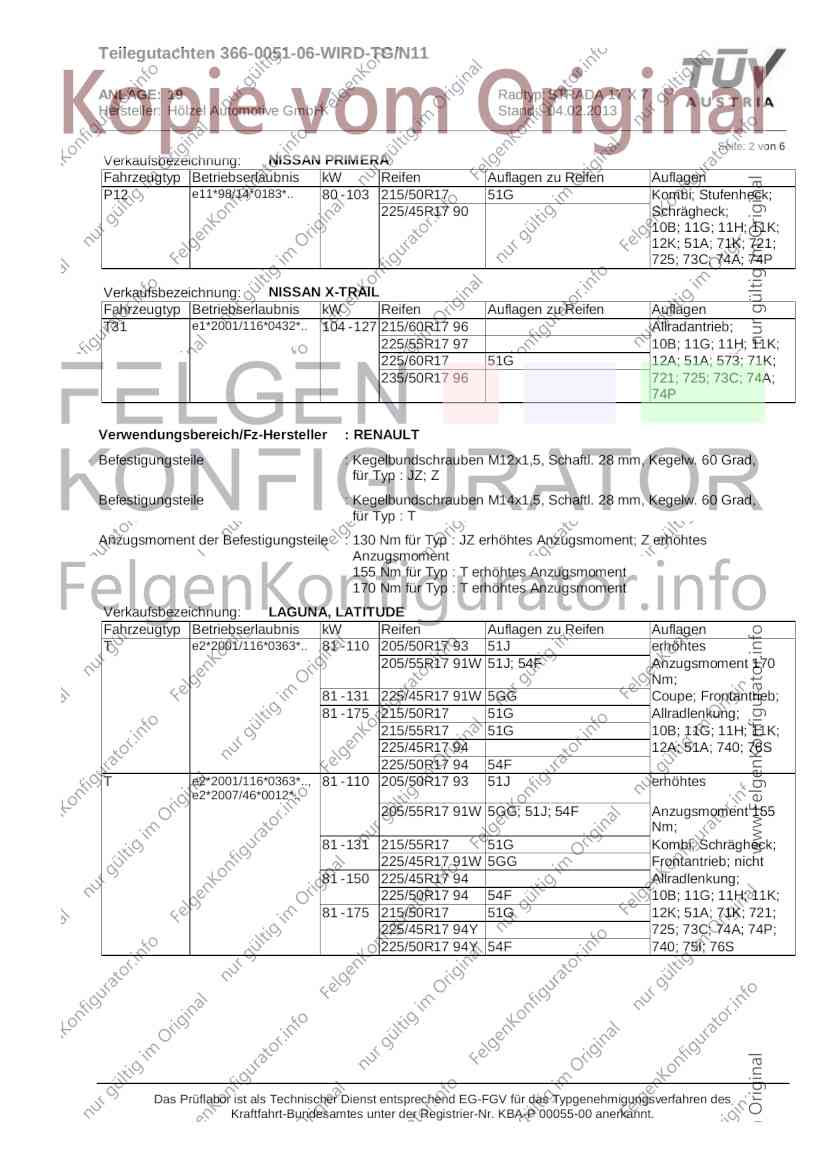

Seite: 2 von 6
Verkaufsbezeichnung: NISSAN PRIMERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P12 e11*98/14*0183*.. 80 - 103 215/50R17 51G Kombi; Stufenheck;
225/45R17 90 Schrägheck;
10B; 11G; 11H; 11K;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T31 e1*2001/116*0432*.. 104 - 127 215/60R17 96 Allradantrieb;
225/55R17 97 10B; 11G; 11H; 11K;
225/60R17 51G 12A; 51A; 573; 71K;
235/50R17 96 721; 725; 73C; 74A;
74P
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : JZ; Z
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : T
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : JZ erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
155 Nm für Typ : T erhöhtes Anzugsmoment
170 Nm für Typ : T erhöhtes Anzugsmoment
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 81 - 110 205/50R17 93 51J erhöhtes
205/55R17 91W 51J; 54F Anzugsmoment 170
Nm;
81 - 131 225/45R17 91W 5GG Coupe; Frontantrieb;
81 - 175 215/50R17 51G Allradlenkung;
215/55R17 51G 10B; 11G; 11H; 11K;
225/45R17 94 12A; 51A; 740; 76S
225/50R17 94 54F
T e2*2001/116*0363*.., 81 - 110 205/50R17 93 51J erhöhtes
e2*2007/46*0012*..
205/55R17 91W 5GG; 51J; 54F Anzugsmoment 155
Nm;
81 - 131 215/55R17 51G Kombi; Schrägheck;
225/45R17 91W 5GG Frontantrieb; nicht
81 - 150 225/45R17 94 Allradlenkung;
225/50R17 94 54F 10B; 11G; 11H; 11K;
81 - 175 215/50R17 51G 12K; 51A; 71K; 721;
225/45R17 94Y 725; 73C; 74A; 74P;
225/50R17 94Y 54F 740; 75I; 76S
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0051-06-WIRD-TG/N11
ANLAGE: 19 Radtyp: STRADA 17 X 7
Hersteller: Hölzel Automotive GmbH Stand: 04.02.2013
__________________________________________________________________________________________________________________

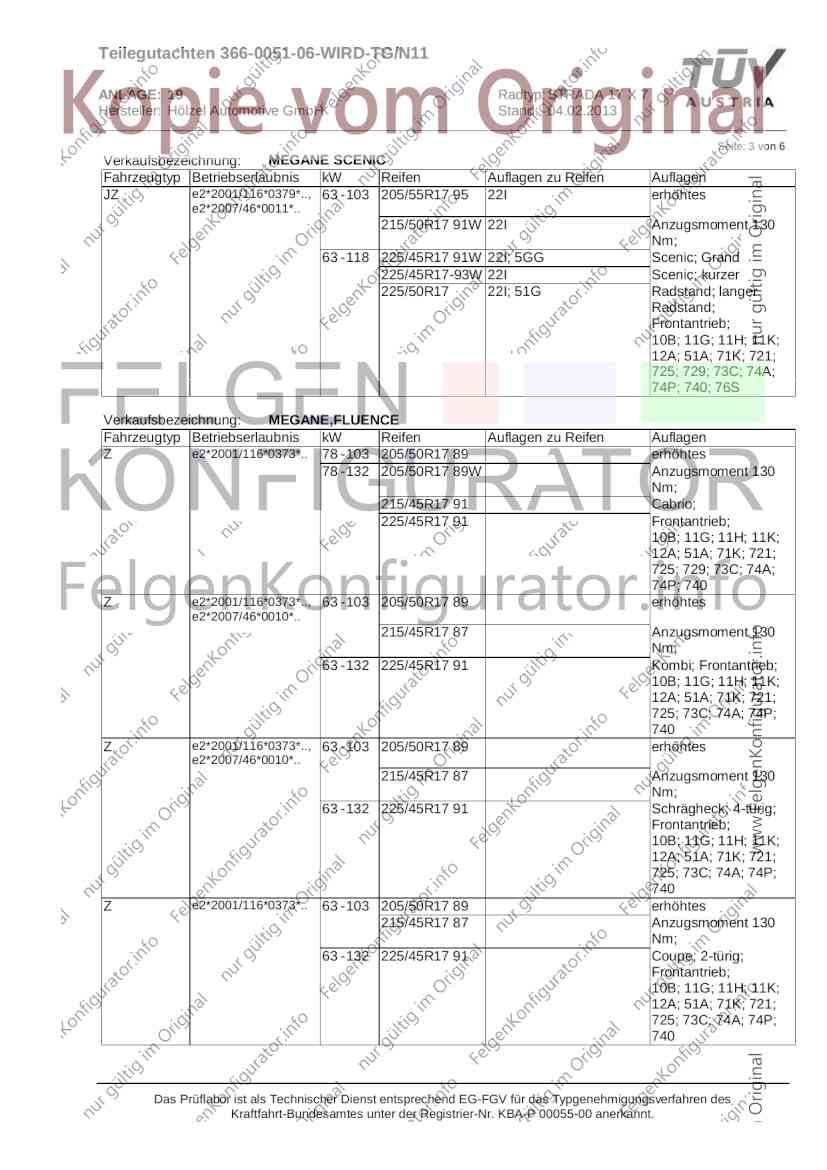

Seite: 3 von 6
Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.., 63 - 103 205/55R17 95 22I erhöhtes
e2*2007/46*0011*..
215/50R17 91W 22I Anzugsmoment 130
Nm;
63 - 118 225/45R17 91W 22I; 5GG Scenic; Grand
225/45R17-93W 22I Scenic; kurzer
225/50R17 22I; 51G Radstand; langer
Radstand;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76S
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.. 78 - 103 205/50R17 89 erhöhtes
78 - 132 205/50R17 89W Anzugsmoment 130
Nm;
215/45R17 91 Cabrio;
225/45R17 91 Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740
Z e2*2001/116*0373*.., 63 - 103 205/50R17 89 erhöhtes
e2*2007/46*0010*..
215/45R17 87 Anzugsmoment 130
Nm;
63 - 132 225/45R17 91 Kombi; Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Z e2*2001/116*0373*.., 63 - 103 205/50R17 89 erhöhtes
e2*2007/46*0010*..
215/45R17 87 Anzugsmoment 130
Nm;
63 - 132 225/45R17 91 Schrägheck; 4-türig;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Z e2*2001/116*0373*.. 63 - 103 205/50R17 89 erhöhtes
215/45R17 87 Anzugsmoment 130
Nm;
63 - 132 225/45R17 91 Coupe; 2-türig;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0051-06-WIRD-TG/N11
ANLAGE: 19 Radtyp: STRADA 17 X 7
Hersteller: Hölzel Automotive GmbH Stand: 04.02.2013
__________________________________________________________________________________________________________________

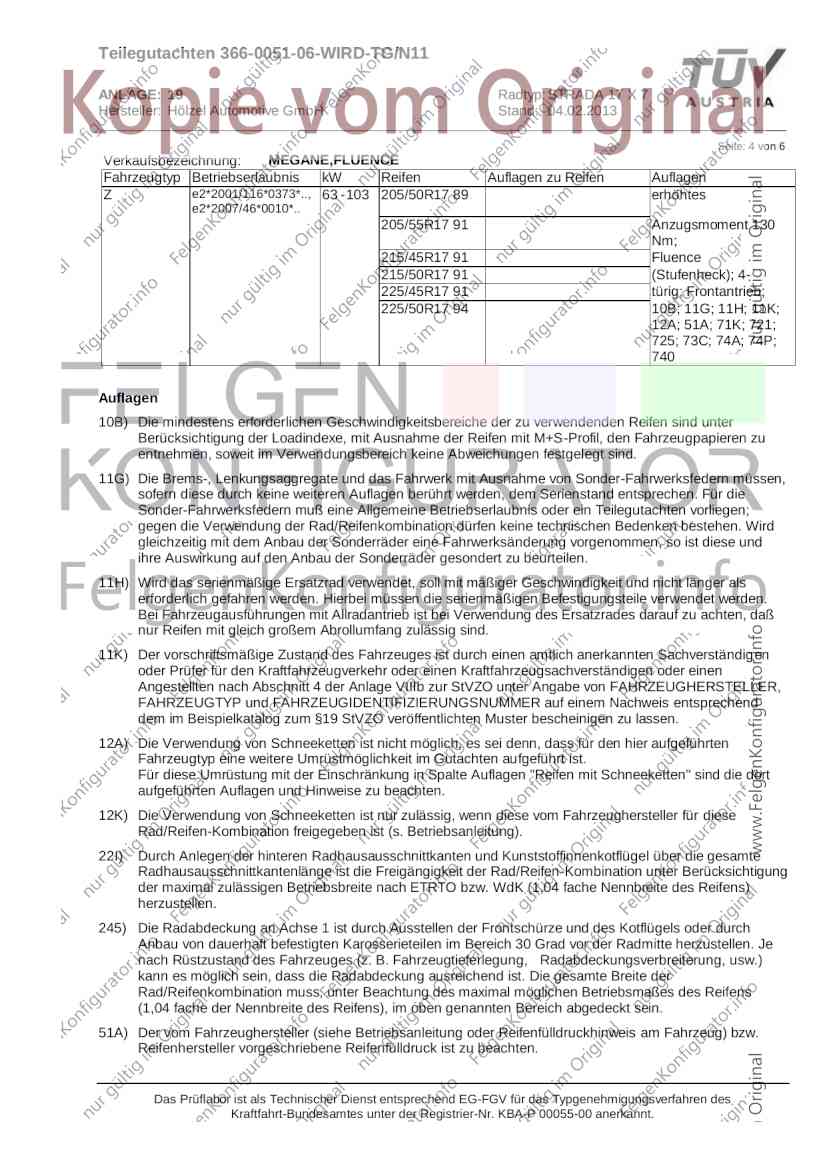

Seite: 4 von 6
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 205/50R17 89 erhöhtes
e2*2007/46*0010*..
205/55R17 91 Anzugsmoment 130
Nm;
215/45R17 91 Fluence
215/50R17 91 (Stufenheck); 4-
225/45R17 91 türig; Frontantrieb;
225/50R17 94 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0051-06-WIRD-TG/N11
ANLAGE: 19 Radtyp: STRADA 17 X 7
Hersteller: Hölzel Automotive GmbH Stand: 04.02.2013
__________________________________________________________________________________________________________________

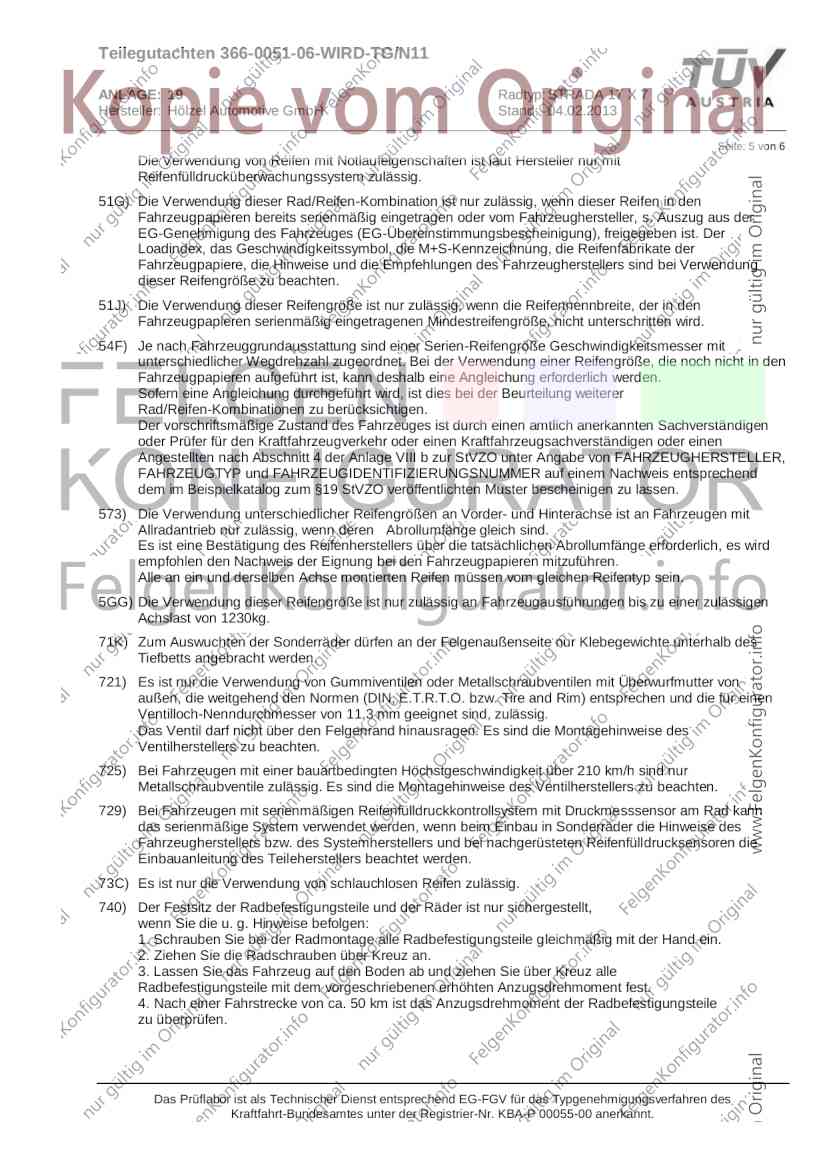

Seite: 5 von 6
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0051-06-WIRD-TG/N11
ANLAGE: 19 Radtyp: STRADA 17 X 7
Hersteller: Hölzel Automotive GmbH Stand: 04.02.2013
__________________________________________________________________________________________________________________

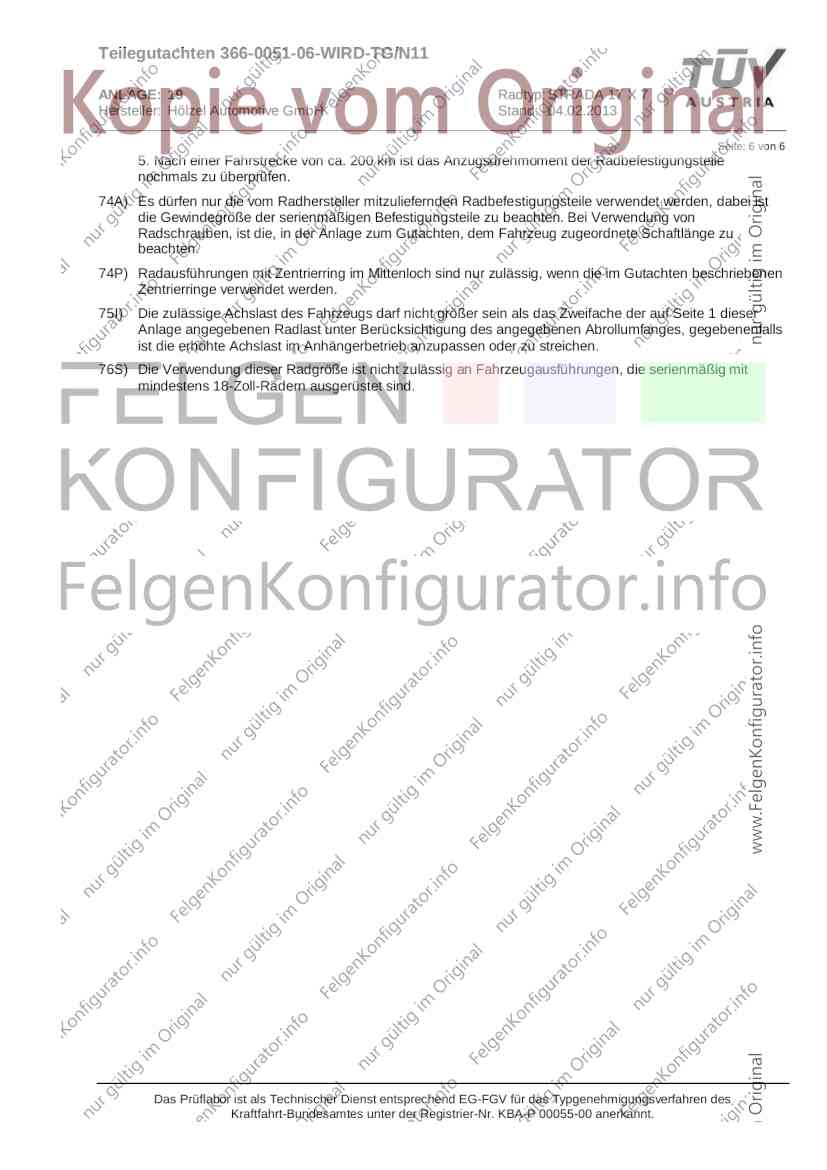

Seite: 6 von 6
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
