GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 1 von 9
Auftraggeber Borbet GmbH
Hauptstraße 5
59969 Hallenberg 3
QM-Nr. 49020320911
Prüfgegenstand PKW-Sonderrad
Typ CC 70640
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
114,3 CC 70640 LK 114,3/Ø72,5-Ø66,1 5/114,3/66,1 40 710 2100
Kennzeichnungen
KBA-Nummer 46719
Herstellerzeichen BORBET
Radtyp und Ausführung CC 70640 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 60° Kegel 100 -
S02 Schraube M12x1,5 60° Kegel 110 28,5
S03 Schraube M14x1,5 60° Kegel 145 28,5
S04 Mutter M12x1,25 60° Kegel 110 -
S05 Schraube M14x1,5 60° Kegel 145 28,5
S06 Schraube M12x1,5 60° Kegel 115 28,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/65R16 A12 A14 A23
SD/SR 63-92 225/60R16 A01 K1a K1b A58 KOV S02
e2*2001/116*0314*..; 63-92 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..; 63-92 245/55R16 A01 K1c K2a K2b
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster 4WD 66-81 215/65R16 A12 A14 A23
SD/SR 66-81 225/60R16 A01 K1a K1b A56 KOV S02
e2*2001/116*0314*..; 66-81 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..; 66-81 245/55R16 A01 K1c K2a K2b
e2*2007/46*0013*..;
e2*2007/46*0030*..
Nissan Almera Tino 78 205/55R16 A01 G46 A12 A14 A23
V10 78 205/55R16 X11 V16 S01
e9*98/14*0035*.. 78-100 205/50R16 R37
78-100 225/45R16 A01 K1b K2b
82-100 205/55R16
Nissan Juke 2WD 69-147 205/60R16 A13 A14 A23 A58
F15 69-147 205/65R16 A12 B16 S04
e11*2007/46*0132*..; 69-147 215/60R16 A12
e3*2007/46*0162*.. 69-147 225/55R16 A12
- incl. Facelift 2014
Nissan Juke 4WD 140, 147 205/60R16 A13 A14 A23 A56
F15 140, 147 205/65R16 A12 B16 S04
e11*2007/46*0132*.. 140, 147 215/60R16 A12
- incl. Facelift 2014 140, 147 225/55R16 A12
Nissan Maxima 103-142 205/55R16 T89 A12 A14 A23
A32 103-142 215/55R16 A01 K1a V16 S01
e1*93/81*0011*.. 103-142 225/50R16 A01 K1a K42
Nissan Maxima QX 103-147 205/60R16 K45 A01 A12 A14
A33 103-147 215/55R16 K45 L02 A23 S01
e1*98/14*0136*.. 103-147 225/50R16 K45 K56 L02
Nissan Primera 80-103 205/60R16 A11 A14 A23 B03
P12 80-103 215/55R16 A12 Car Lim V16
e11*98/14*0183*.. 80-103 225/50R16 A12 S01
80-103 225/55R16 A01 A12 K45
Nissan Qashqai 81, 85, 96 215/65R16 A31 A14 A17 A23
J11 81, 85, 96 225/60R16 A12 A57 S06
e11*2007/46*0963*..
Nissan Qashqai, /+2 76-110 215/65R16 A33 A14 A23 A57
J10 76-110 225/60R16 A12 B03 B16 S04
e11*2001/116*0295*. 76-110 235/60R16 A12
76-110 245/55R16 A01 A12 K2b
Nissan Serena 49-93 215/55R16 K1a K41 T91 T93 T95 142 A01 A12 A14
C23 49-93 225/50R16 K1a K41 T92 142 A23 F41 S01
G201,
e9*93/81*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Serena 55-93 215/55R16 K1a K41 T91 T93 142 A01 A12 A14
C23W 55-93 225/50R16 K1a K41 T92 142 A23 Ni0 S01
e9*95/54*0018*..
Nissan X-Trail 84-121 215/65R16 A12 A14 A23
T30 84-121 225/60R16 S04
e1*98/14*0166*.. 84-121 235/55R16 A01 LK6
84-121 235/60R16 A01 LK6
84-121 245/55R16 A01 K1b K2c LK6
Nissan X-Trail 104-127 215/65R16 A13 A14 A23 B03
T31 104-127 225/60R16 A12 S04
e1*2001/116*0432*.. 104-127 235/60R16 A01 A12 K42
- incl. MJ 2011 104-127 245/55R16 A01 A12 K2b K42
Renault Fluence 63-103 205/60R16 A91 A14 A23 Sth
Z 63-103 215/55R16 A12 S02
e2*2001/116*0373*..; 63-103 225/55R16 A01 A12 K2b K8f
e2*2007/46*0010*.. 63-103 235/50R16 A01 A12 K2b K6g K8k
- Limousine 63-103 245/50R16 A01 A12 K1a K2a K2b K6g K8k
Renault Laguna 81-110 195/60R16 A11 R09 T89 A14 A23 B03
T 81-110 205/55R16 A11 R37 T91 T94 Car Flh L05
e2*2001/116*0363*..; 81-110 205/60R16 A11 R37 T91 T92 V16 S03
e2*2007/46*0012*.. 81-131 215/55R16 A11 T91 T93
81-131 215/60R16 A11 R09
81-131 225/50R16 A12 T92 T93
81-131 225/55R16 A12
Renault Laguna 96,110 205/55R16 A11 R37 T91 A14 A23 B03
Coupé 96,110 205/60R16 A11 R37 T91 Cpe L05 V16
T 96-131 215/55R16 A11 T91 S05
e2*2001/116* 96-131 215/60R16 A11 R09
0363*07-.. 96-131 225/50R16 A12
96-131 225/55R16 A12
Renault Latitude 81,103 195/60R16 A13 R09 A14 A23 Lim
T 81-127 205/60R16 A33 R37 S05
e2*2001/116*0363*.. 81-127 215/55R16 A91
81-127 215/60R16 A12
81-127 225/55R16 A01 A12 K4h
Renault Megane 78-103 205/55R16 A33 A14 A23 B03
Z 78-103 215/50R16 A12 Cbo V16 S02
e2*2001/116*0373*..; 78-103 215/55R16 A12
- Cabriolet 78-103 225/50R16 A01 A12 K2b K4i
Renault Megane 63-103 205/55R16 A33 A14 A23 B03
Z 63-103 215/50R16 A12 Cpe Flh V16
e2*2001/116*0373*..; 63-103 215/55R16 A12 S02
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K2b K6g
- Fließheck
- Coupé
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 63-103 205/55R16 A33 A14 A23 B03
Z 63-103 215/50R16 A12 Car V16 S02
e2*2001/116*0373*..; 63-103 215/55R16 A12
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K6g
- Grandtour
Renault Scénic III 63-103 205/55R16 A13 T91 T92 T94 A14 A23 A58
JZ 63-103 205/60R16 A13 T92 T96 A60 B03 V16
e2*2001/116*0379*.., 63-103 215/55R16 A33 S02
e2*2007/46*0011*.. 63-103 225/50R16 A12 T92 T93
- Scénic / Gr. Scénic 63-103 225/55R16 A12
63-103 235/50R16 A01 A12 K2b K4a
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 5 von 9
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klammergewichte
angebracht werden.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen,
zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand
hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640

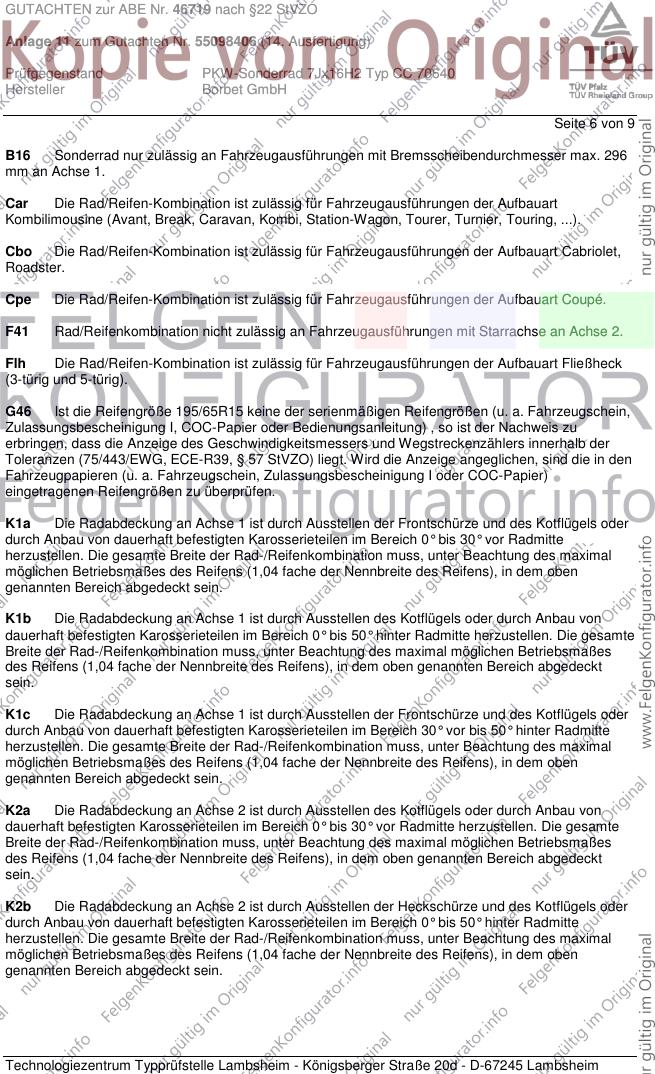

Hersteller Borbet GmbH
Seite 6 von 9
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F41 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Starrachse an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH

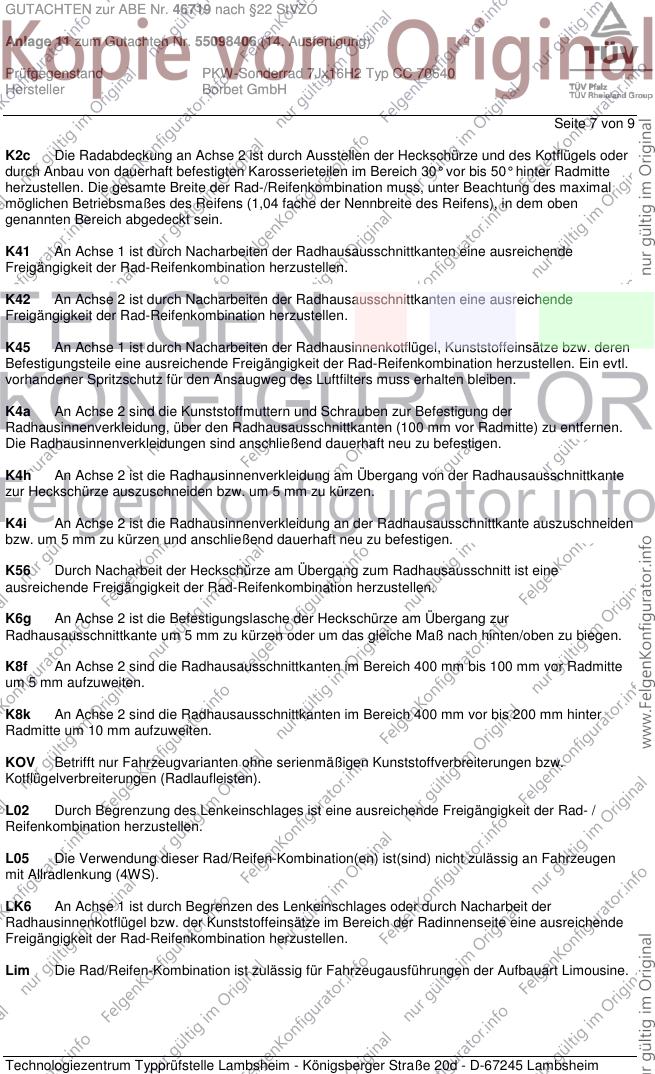

Seite 7 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH

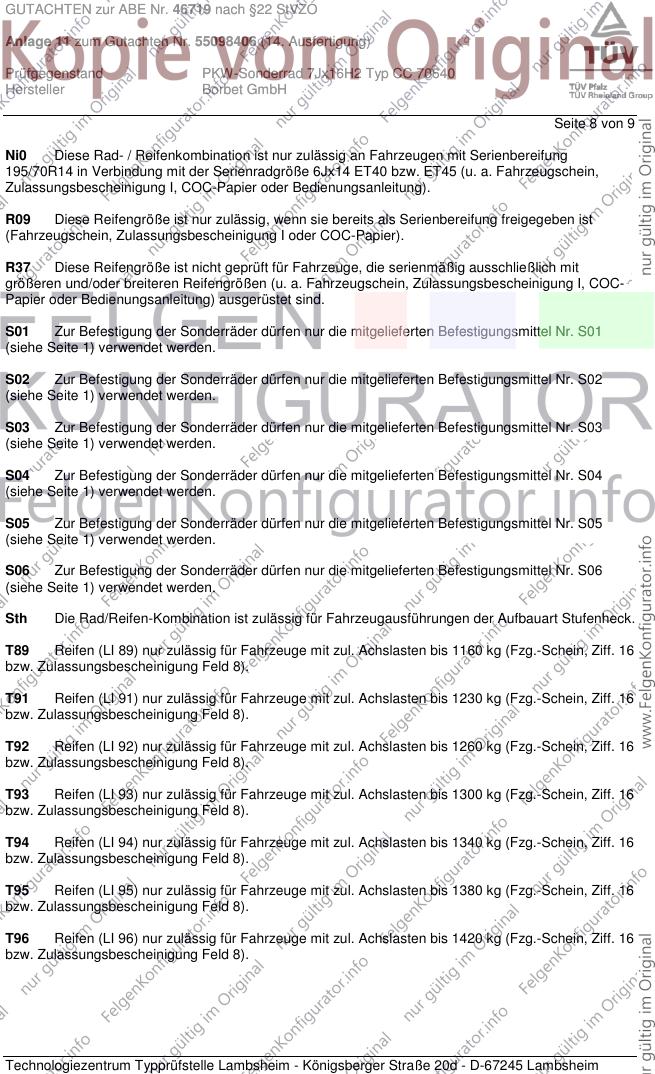

Seite 8 von 9
Ni0 Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/70R14 in Verbindung mit der Serienradgröße 6Jx14 ET40 bzw. ET45 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH

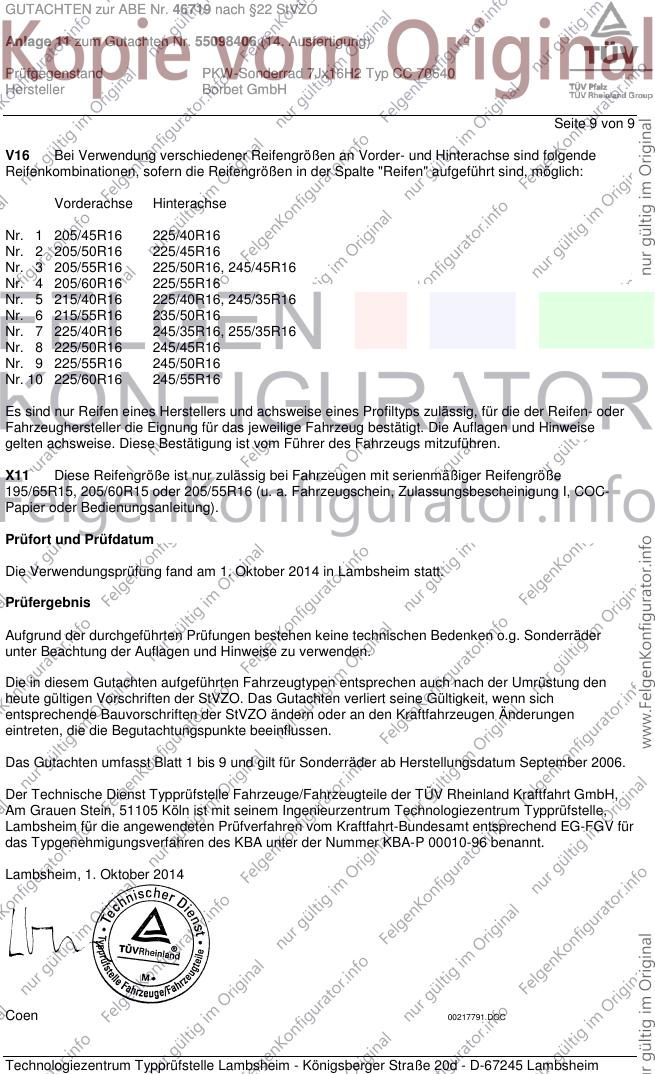

Seite 9 von 9
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R16 225/40R16
Nr. 2 205/50R16 225/45R16
Nr. 3 205/55R16 225/50R16, 245/45R16
Nr. 4 205/60R16 225/55R16
Nr. 5 215/40R16 225/40R16, 245/35R16
Nr. 6 215/55R16 235/50R16
Nr. 7 225/40R16 245/35R16, 255/35R16
Nr. 8 225/50R16 245/45R16
Nr. 9 225/55R16 245/50R16
Nr. 10 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Oktober 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum September 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2014
Coen 00217791.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
