GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 1 von 11
Auftraggeber Borbet GmbH
Hauptstraße 5
59969 Hallenberg 3
QM-Nr. 49020320911
Prüfgegenstand PKW-Sonderrad
Modell F
Typ F 70735
Radgröße 7,0 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
114,3 F 70735 LK114,3 / Ø72,5-Ø66,1 5/114,3/66,1 40 720 2150
Kennzeichnungen
KBA-Nummer 48362
Herstellerzeichen BORBET
Radtyp und Ausführung F 70735 (s.o.)
Radgröße 7,0 J x 17 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 60° Kegel 100 -
S02 Schraube M12x1,5 60° Kegel 110 28,5
S03 Mutter M12x1,25 60° Kegel 110 -
S04 Schraube M12x1,5 60° Kegel 105 28,5
S05 Schraube M14x1,5 60° Kegel 145 28,5
S06 Schraube M12x1,5 60° Kegel 115 28,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/55R17 0A1 A02 A04
SD/SR 63-92 215/60R17 A05 A08 A09
e2*2001/116*0314*..; 63-92 225/55R17 A01 K1a K1b A12 A14 A19
e2*2001/116*0323*..; 63-92 235/50R17 A01 K1a K1b K2b A58 KOV S02
e2*2007/46*0013*..; 63-92 235/55R17 A01 K1a K1b K2b
e2*2007/46*0030*.. 63-92 245/50R17 A01 K1c K2a K2b
Dacia Duster 4WD 66-81 215/55R17 0A1 A02 A04
SD/SR 66-81 215/60R17 A05 A08 A09
e2*2001/116*0314*..; 66-81 225/55R17 A01 K1a K1b A12 A14 A19
e2*2001/116*0323*..; 66-81 235/50R17 A01 K1a K1b K2b A56 KOV S02
e2*2007/46*0013*..; 66-81 235/55R17 A01 K1a K1b K2b
e2*2007/46*0030*.. 66-81 245/50R17 A01 K1c K2a K2b
Nissan 200SX 147 215/45R17 0A1 A02 A04
S14 147 225/45R17 A05 A08 A09
e1*93/81*0012*.. A12 A14 A19
R21 S01
Nissan Almera Tino 78 205/50R17 A01 G46 0A1 A02 A04
V10 78 205/50R17 X11 A05 A08 A09
e9*98/14*0035*.. 78 225/45R17 A01 G46 A12 A14 A19
78 225/45R17 X11 V17 S01
78-100 205/45R17 T84 T88
78-100 215/45R17
82-100 205/50R17
82-100 225/45R17
Nissan Juke 2WD 69-147 215/55R17 A33 0A1 A02 A04
F15 69-147 225/50R17 A12 A05 A08 A09
e11*2007/46*0132*..; 69-147 235/50R17 A01 A12 K8c A14 A19 A58
e3*2007/46*0162*.. S03
Nissan Juke 4WD 140, 147 215/55R17 A33 0A1 A02 A04
F15 140, 147 225/50R17 A12 A05 A08 A09
e11*2007/46*0132*.. 140, 147 235/50R17 A01 A12 K2b A14 A19 A56
S03
Nissan Maxima 103-142 205/50R17 K1a K42 0A1 A01 A02
A32 103-142 215/45R17 K1a K42 T88 A04 A05 A08
e1*93/81*0011*.. 103-142 215/50R17 K1a K42 A09 A12 A14
103-142 225/45R17 K1a K42 A19 V17 S01
Nissan Maxima QX 103-147 215/50R17 K45 L02 0A1 A01 A02
A33 103-147 225/45R17 K45 A04 A05 A08
e1*98/14*0136*.. A09 A12 A14
A19 S01
Nissan Primera 80-103 205/50R17 R37 0A1 A02 A04
P12 80-103 215/50R17 A05 A08 A09
e11*98/14*0183*.. 80-103 225/45R17 A12 A14 A19
80-103 235/45R17 R70 Car Lim V17
S01
Nissan Qashqai 81, 85, 96 215/60R17 A31 0A1 A02 A04
J11 81, 85, 96 225/55R17 A12 A05 A08 A09
e11*2007/46*0963*.. A14 A19 A57
S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH

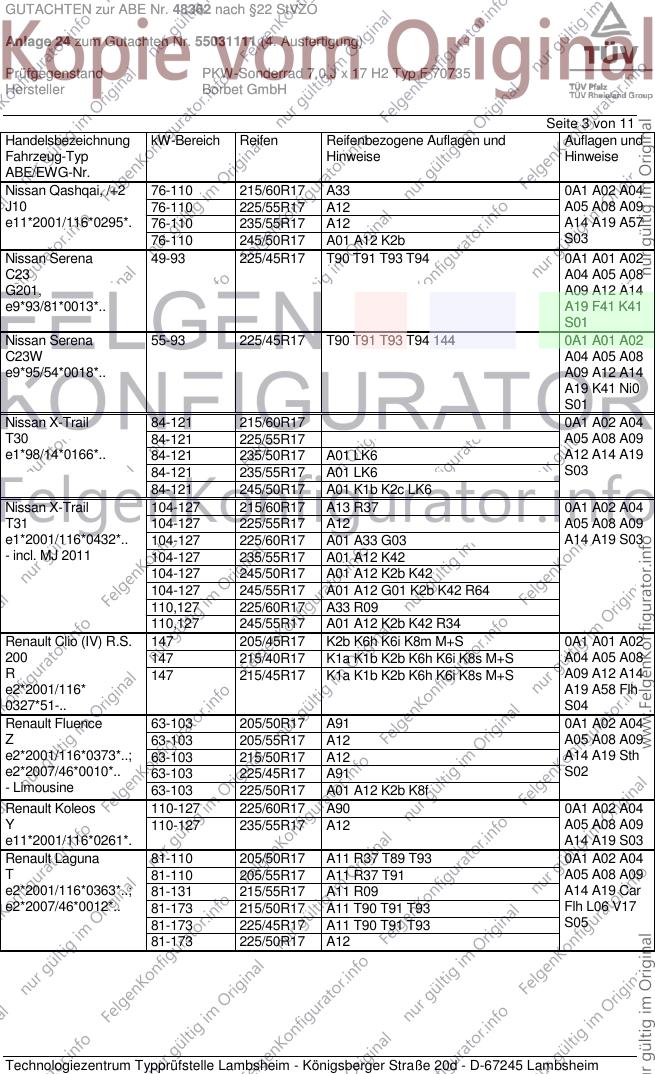

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Qashqai, /+2 76-110 215/60R17 A33 0A1 A02 A04
J10 76-110 225/55R17 A12 A05 A08 A09
e11*2001/116*0295*. 76-110 235/55R17 A12 A14 A19 A57
76-110 245/50R17 A01 A12 K2b S03
Nissan Serena 49-93 225/45R17 T90 T91 T93 T94 0A1 A01 A02
C23 A04 A05 A08
G201, A09 A12 A14
e9*93/81*0013*.. A19 F41 K41
S01
Nissan Serena 55-93 225/45R17 T90 T91 T93 T94 144 0A1 A01 A02
C23W A04 A05 A08
e9*95/54*0018*.. A09 A12 A14
A19 K41 Ni0
S01
Nissan X-Trail 84-121 215/60R17 0A1 A02 A04
T30 84-121 225/55R17 A05 A08 A09
e1*98/14*0166*.. 84-121 235/50R17 A01 LK6 A12 A14 A19
84-121 235/55R17 A01 LK6 S03
84-121 245/50R17 A01 K1b K2c LK6
Nissan X-Trail 104-127 215/60R17 A13 R37 0A1 A02 A04
T31 104-127 225/55R17 A12 A05 A08 A09
e1*2001/116*0432*.. 104-127 225/60R17 A01 A33 G03 A14 A19 S03
- incl. MJ 2011 104-127 235/55R17 A01 A12 K42
104-127 245/50R17 A01 A12 K2b K42
104-127 245/55R17 A01 A12 G01 K2b K42 R64
110,127 225/60R17 A33 R09
110,127 245/55R17 A01 A12 K2b K42 R34
Renault Clio (IV) R.S. 147 205/45R17 K2b K6h K6i K8m M+S 0A1 A01 A02
200 147 215/40R17 K1a K1b K2b K6h K6i K8s M+S A04 A05 A08
R 147 215/45R17 K1a K1b K2b K6h K6i K8s M+S A09 A12 A14
e2*2001/116* A19 A58 Flh
0327*51-.. S04
Renault Fluence 63-103 205/50R17 A91 0A1 A02 A04
Z 63-103 205/55R17 A12 A05 A08 A09
e2*2001/116*0373*..; 63-103 215/50R17 A12 A14 A19 Sth
e2*2007/46*0010*.. 63-103 225/45R17 A91 S02
- Limousine 63-103 225/50R17 A01 A12 K2b K8f
Renault Koleos 110-127 225/60R17 A90 0A1 A02 A04
Y 110-127 235/55R17 A12 A05 A08 A09
e11*2001/116*0261*. A14 A19 S03
Renault Laguna 81-110 205/50R17 A11 R37 T89 T93 0A1 A02 A04
T 81-110 205/55R17 A11 R37 T91 A05 A08 A09
e2*2001/116*0363*..; 81-131 215/55R17 A11 R09 A14 A19 Car
e2*2007/46*0012*.. 81-173 215/50R17 A11 T90 T91 T93 Flh L06 V17
81-173 225/45R17 A11 T90 T91 T93 S05
81-173 225/50R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 96,110 205/50R17 A11 R37 T89 T93 0A1 A02 A04
Coupé 96,110 205/55R17 A11 R37 T91 A05 A08 A09
T 96-131 215/55R17 A11 R09 A14 A19 Cpe
e2*2001/116* 96-177 215/50R17 A11 T91 T95 L06 V17 S05
0363*07-.. 96-177 225/45R17 A11 T91 T94
96-177 225/50R17 A12
Renault Latitude 81,103 205/50R17 A33 R37 0A1 A02 A04
T 81,103 205/55R17 A33 R37 A05 A08 A09
e2*2001/116*0363*.. 81-127 215/50R17 A91 A14 A19 Lim
81-127 225/45R17 A33 S05
81-177 225/50R17 A01 A12 K4h
Renault Megane 78-103 205/50R17 A33 R37 0A1 A02 A04
Z 78-103 215/45R17 A11 R37 T87 T88 T91 A05 A08 A09
e2*2001/116*0373*..; 78-132 225/45R17 A33 A14 A19 B03
- Cabriolet Cbo V17 S02
Renault Megane 63-103 205/50R17 A33 R37 0A1 A02 A04
Z 63-103 215/45R17 A11 R37 T87 T88 A05 A08 A09
e2*2001/116*0373*..; 63-132 225/45R17 A33 A14 A19 B03
e2*2007/46*0010*.. Cpe Flh V17
- Fließheck S02
- Coupé
Renault Megane 63-103 205/50R17 A33 R37 0A1 A02 A04
Z 63-103 215/45R17 A11 R37 T87 T88 A05 A08 A09
e2*2001/116*0373*..; 63-132 225/45R17 A33 A14 A19 B03
e2*2007/46*0010*.. Car V17 S02
- Grandtour
Renault Scénic III 63-103 205/50R17 A13 R37 T93 0A1 A02 A04
JZ 63-103 205/55R17 A13 R37 T91 T95 A05 A08 A09
e2*2001/116*0379*.., 63-103 215/50R17 A33 R37 T91 T95 A14 A19 A58
e2*2007/46*0011*.. 63-118 225/45R17 A13 T90 T91 T93 A60 V17 S02
- Scénic / Gr. Scénic 63-118 225/50R17 A12
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH

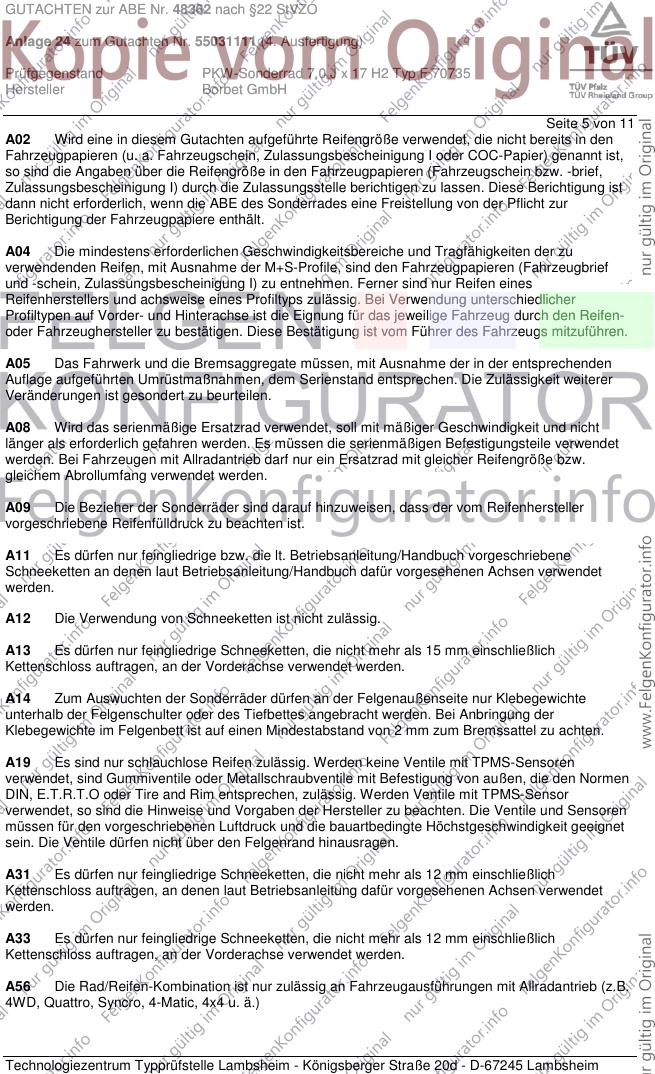

Seite 5 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 6 von 11
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F41 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Starrachse an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH

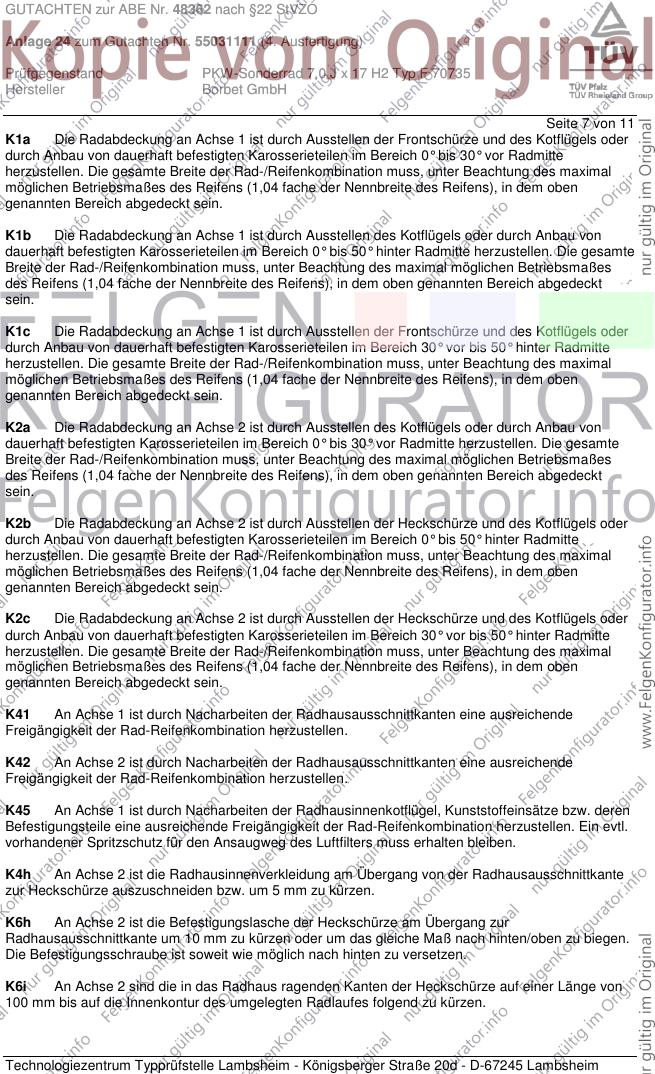

Seite 7 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH

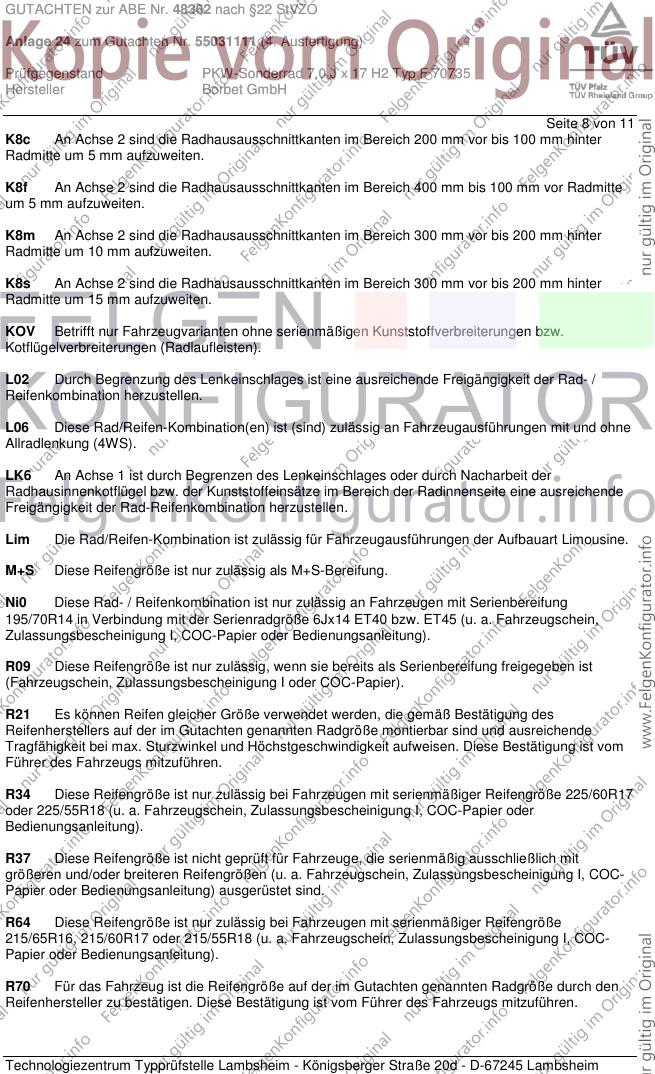

Seite 8 von 11
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Ni0 Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/70R14 in Verbindung mit der Serienradgröße 6Jx14 ET40 bzw. ET45 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH

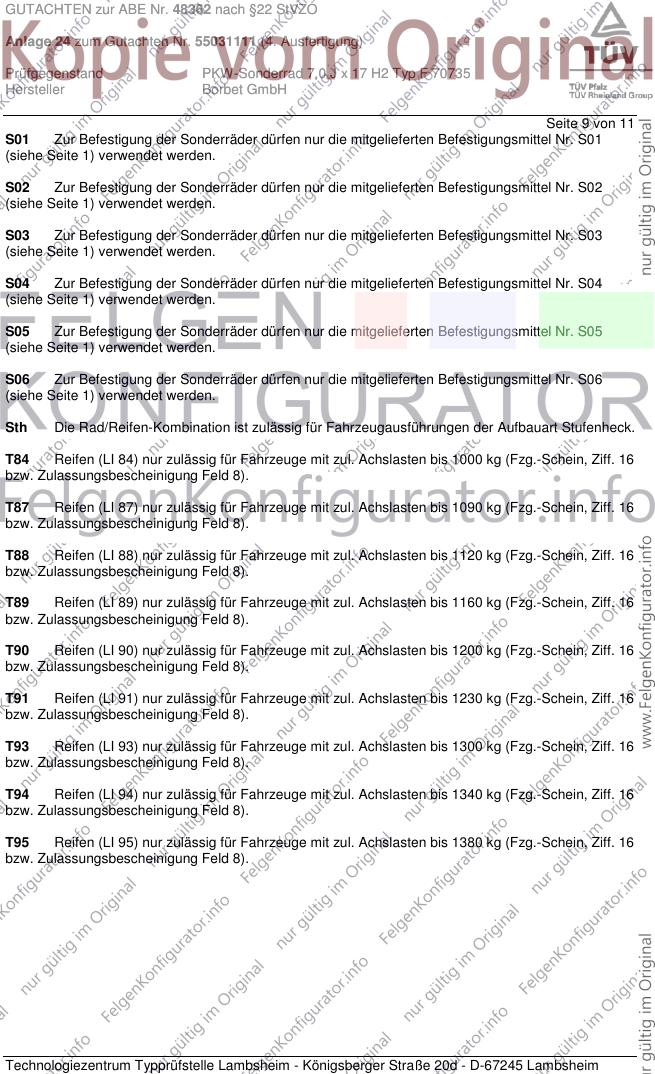

Seite 9 von 11
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 10 von 11
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Februar 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55031111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Februar 2014
Coen 00206782.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
