GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 10
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B26
Typ B26-859
Radgröße 8,5Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4 B26-859 W4/BA13 N23 5/114,3/66,1 35 850 2300
Ø72,6xØ66,1
Kennzeichnungen
KBA-Nummer 47957
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B26-859 (s.o.)
Radgröße 8,5Jx19EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 145 28
S03 Schraube M12x1,5 Kegel 60° 110 28
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Schraube M12x1,5 Kegel 60° 115 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH

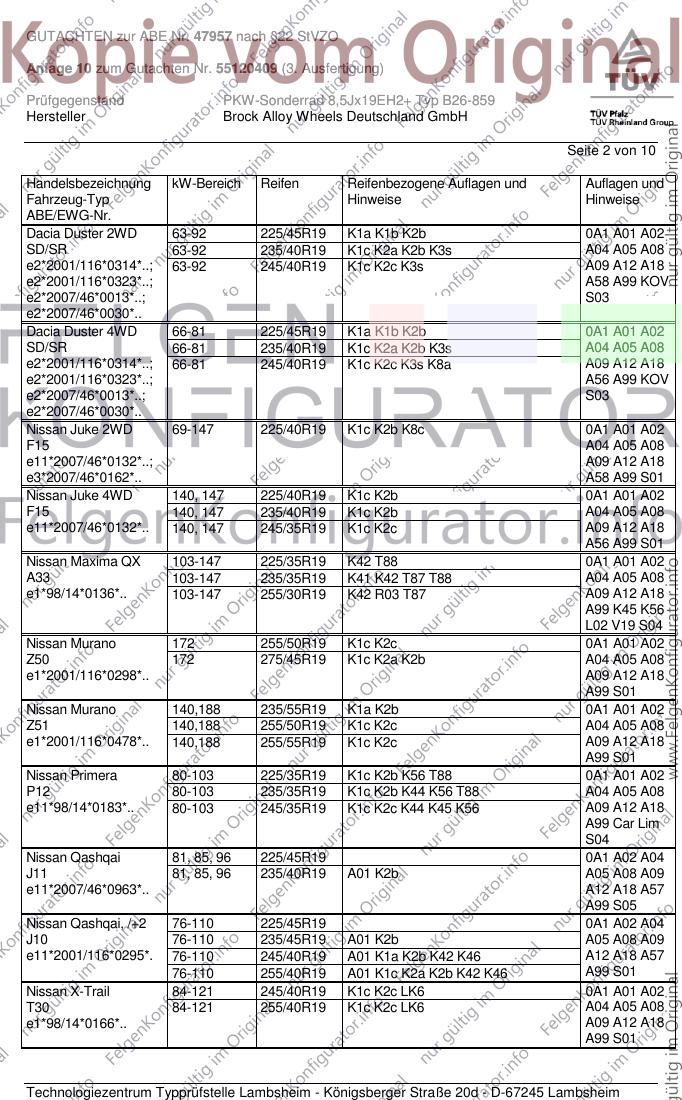

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 225/45R19 K1a K1b K2b 0A1 A01 A02
SD/SR 63-92 235/40R19 K1c K2a K2b K3s A04 A05 A08
e2*2001/116*0314*..; 63-92 245/40R19 K1c K2c K3s A09 A12 A18
e2*2001/116*0323*..; A58 A99 KOV
e2*2007/46*0013*..; S03
e2*2007/46*0030*..
Dacia Duster 4WD 66-81 225/45R19 K1a K1b K2b 0A1 A01 A02
SD/SR 66-81 235/40R19 K1c K2a K2b K3s A04 A05 A08
e2*2001/116*0314*..; 66-81 245/40R19 K1c K2c K3s K8a A09 A12 A18
e2*2001/116*0323*..; A56 A99 KOV
e2*2007/46*0013*..; S03
e2*2007/46*0030*..
Nissan Juke 2WD 69-147 225/40R19 K1c K2b K8c 0A1 A01 A02
F15 A04 A05 A08
e11*2007/46*0132*..; A09 A12 A18
e3*2007/46*0162*.. A58 A99 S01
Nissan Juke 4WD 140, 147 225/40R19 K1c K2b 0A1 A01 A02
F15 140, 147 235/40R19 K1c K2b A04 A05 A08
e11*2007/46*0132*.. 140, 147 245/35R19 K1c K2c A09 A12 A18
A56 A99 S01
Nissan Maxima QX 103-147 225/35R19 K42 T88 0A1 A01 A02
A33 103-147 235/35R19 K41 K42 T87 T88 A04 A05 A08
e1*98/14*0136*.. 103-147 255/30R19 K42 R03 T87 A09 A12 A18
A99 K45 K56
L02 V19 S04
Nissan Murano 172 255/50R19 K1c K2c 0A1 A01 A02
Z50 172 275/45R19 K1c K2a K2b A04 A05 A08
e1*2001/116*0298*.. A09 A12 A18
A99 S01
Nissan Murano 140,188 235/55R19 K1a K2b 0A1 A01 A02
Z51 140,188 255/50R19 K1c K2c A04 A05 A08
e1*2001/116*0478*.. 140,188 255/55R19 K1c K2c A09 A12 A18
A99 S01
Nissan Primera 80-103 225/35R19 K1c K2b K56 T88 0A1 A01 A02
P12 80-103 235/35R19 K1c K2b K44 K56 T88 A04 A05 A08
e11*98/14*0183*.. 80-103 245/35R19 K1c K2c K44 K45 K56 A09 A12 A18
A99 Car Lim
S04
Nissan Qashqai 81, 85, 96 225/45R19 0A1 A02 A04
J11 81, 85, 96 235/40R19 A01 K2b A05 A08 A09
e11*2007/46*0963*.. A12 A18 A57
A99 S05
Nissan Qashqai, /+2 76-110 225/45R19 0A1 A02 A04
J10 76-110 235/45R19 A01 K2b A05 A08 A09
e11*2001/116*0295*. 76-110 245/40R19 A01 K1a K2b K42 K46 A12 A18 A57
76-110 255/40R19 A01 K1c K2a K2b K42 K46 A99 S01
Nissan X-Trail 84-121 245/40R19 K1c K2c LK6 0A1 A01 A02
T30 84-121 255/40R19 K1c K2c LK6 A04 A05 A08
e1*98/14*0166*.. A09 A12 A18
A99 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan X-Trail 104-127 225/45R19 K42 0A1 A01 A02
T31 104-127 235/45R19 K2b K42 A04 A05 A08
e1*2001/116*0432*.. 104-127 245/40R19 K2b K42 A09 A12 A18
- incl. MJ 2011 104-127 245/45R19 G01 K2b K42 R64 A99 S01
104-127 255/40R19 K1a K1b K2a K2b K42
110, 127 245/45R19 K2b K42 R34
Renault Fluence 63-103 225/35R19 K2b K6g K8k 0A1 A01 A02
Z 63-103 225/40R19 K2b K6g K8k A04 A05 A08
e2*2001/116*0373*..; 63-103 235/35R19 K1a K2a K2b K6g K8k A09 A12 A18
e2*2007/46*0010*.. A99 Sth S03
- Limousine
Renault Koleos 110-127 225/45R19 0A1 A02 A04
Y 110-127 235/45R19 A05 A08 A09
e11*2001/116*0261*. 110-127 245/45R19 A12 A18 A99
110-127 255/40R19 A01 K2b S01
Renault Laguna 81-173 235/35R19 K1c K2b K56 T87 T91 0A1 A01 A02
T 81-173 245/30R19 K1c K2b K44 K56 T89 A04 A05 A08
e2*2001/116*0363*..; 81-173 245/35R19 K1c K2b K44 K56 T89 T93 A09 A12 A18
e2*2007/46*0012*.. 81-173 255/30R19 K1c K2b K41 K44 K56 T87 T91 A99 Car Flh
81-173 255/35R19 K1c K2b K41 K44 K56 T92 L06 V19 S02
Renault Laguna Cou- 125-175 245/30R19 K1c K2b K8f NoD T89 0A1 A01 A02
pé 96,110 245/30R19 K1c K2b K8f T89 Y16 A04 A05 A08
T 96-175 235/35R19 K1c K2b T87 T91 A09 A12 A18
e2*2001/116* 96-175 255/30R19 K1c K2a K2b K5a K8k T91 A99 Cpe L06
0363*07-.. 96-177 245/35R19 K1c K2b K8f T89 T93 V19 S02
96-177 255/35R19 K1c K2a K2b K5a K6g K8k
Renault Latitude 81,103 225/35R19 K4h T88 0A1 A01 A02
T 81-127 235/35R19 K1a K4g K6g T91 A04 A05 A08
e2*2001/116*0363*.. 81-127 255/30R19 K1c K2b K4g K5d K6h T91 A09 A12 A18
81-177 225/40R19 K4h T89 T93 A99 Lim V19
81-177 235/40R19 G81 K1a K4g K6g T92 T96 S02
81-177 245/35R19 K1c K2b K4g K5d K6h T89 T93
81-177 255/35R19 K1c K2b K4g K5d K6h T92 T96
Renault Megane 78-132 225/35R19 K1a K1b K2b K4i K6g K8f T84 T88 0A1 A01 A02
Z 78-132 235/35R19 G01 K1a K1b K2b K4i K6h K8k T87 A04 A05 A08
e2*2001/116*0373*..; T91 A09 A12 A18
- Cabriolet A99 Cbo S03
Renault Megane 63-140 225/35R19 K1a K1b K2b K6h K8f T84 T88 0A1 A01 A02
Z 63-140 235/35R19 G01 K1a K1b K2b K6h K8k T87 T91 A04 A05 A08
e2*2001/116*0373*..; A09 A12 A18
e2*2007/46*0010*.. A99 Cpe Flh
- Fließheck S03
- Coupé
Renault Megane 63-162 225/35R19 K1a K1b K2b K6h K8f T84 T88 0A1 A01 A02
Z 63-162 235/35R19 G01 K1a K1b K2b K6h K8k T87 T91 A04 A05 A08
e2*2001/116*0373*..; A09 A12 A18
e2*2007/46*0010*.. A99 Car S03
- Grandtour
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Scénic III 63-118 225/40R19 K2b K4a K8f T93 0A1 A01 A02
JZ 63-118 235/35R19 K1a K1b K2b K4a K8f T91 A04 A05 A08
e2*2001/116*0379*.., 63-118 245/35R19 K1a K1b K2b K4a K8k T93 A09 A12 A18
e2*2007/46*0011*.. 63-118 255/30R19 K1c K2a K2b K4a K5d K5i K8t T91 A58 A60 A99
- Scénic / Gr. Scénic 63-118 255/35R19 K1c K2a K2b K4a K5d K5i K8t T92 V19 S03
T96
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH

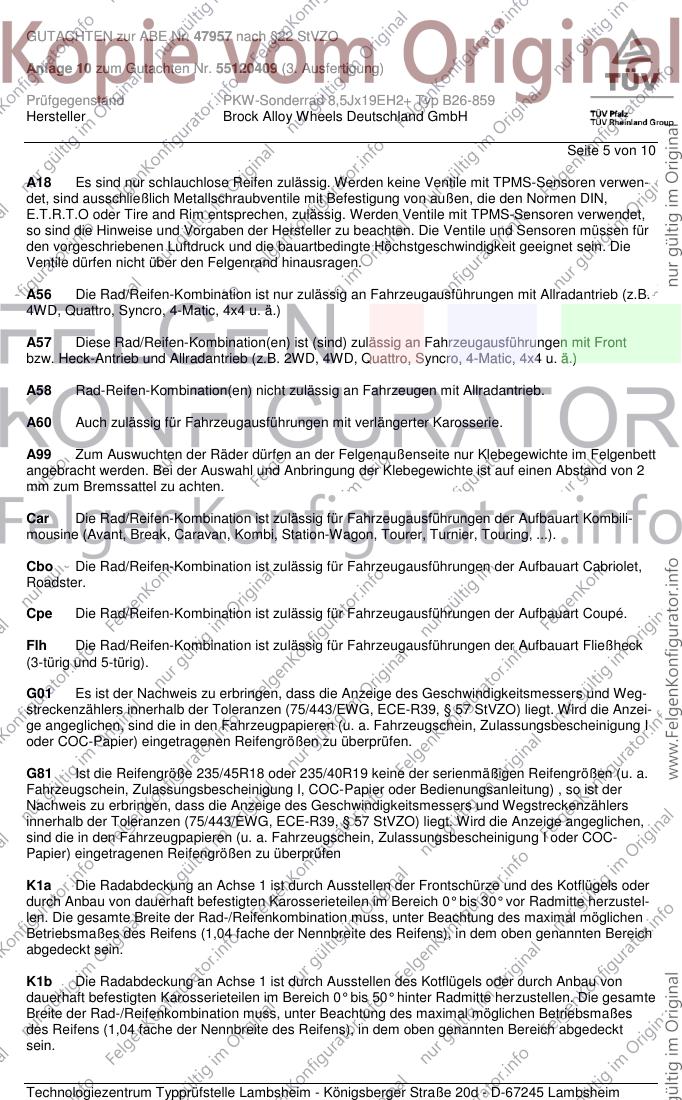

Seite 5 von 10
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH

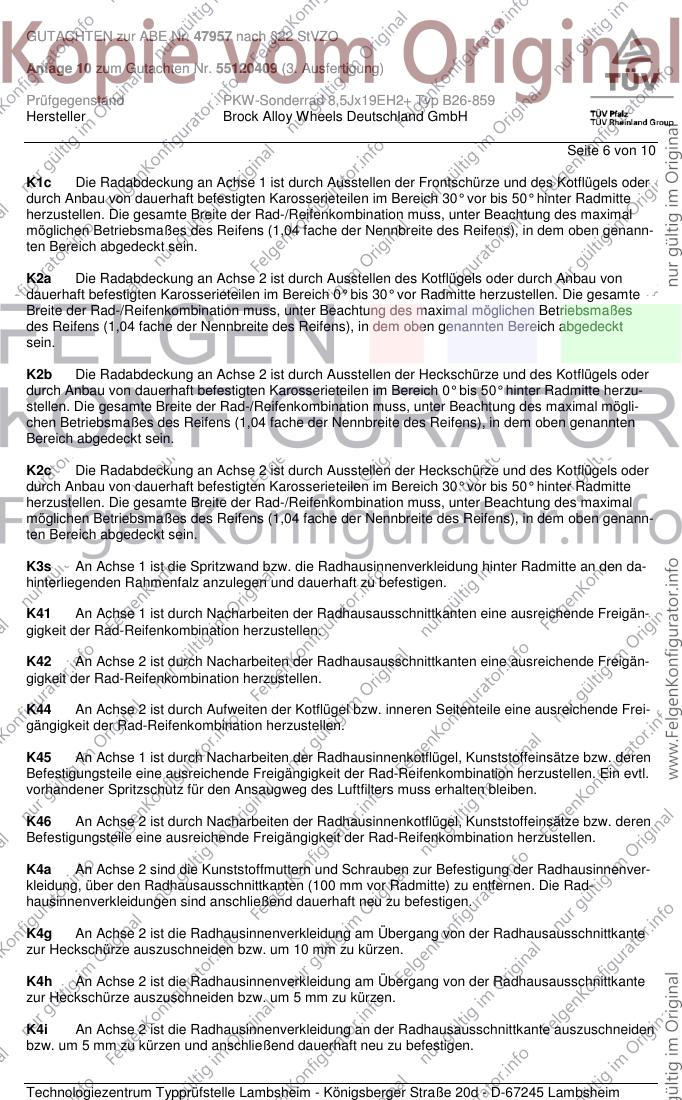

Seite 6 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Rad-
hausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 10
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH

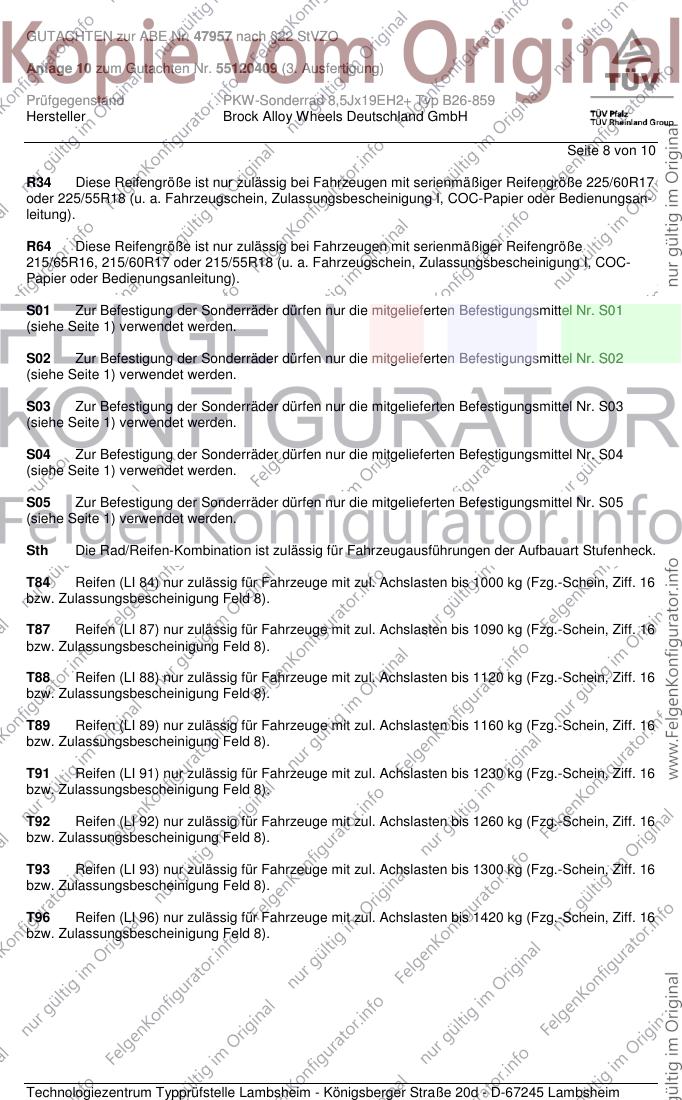

Seite 8 von 10
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 10
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 255/30R19 305/25R19
Nr. 14 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 15 255/40R19 285/35R19, 295/35R19
Nr. 16 255/45R19 285/40R19
Nr. 17 255/50R19 285/45R19, 295/45R19
Nr. 18 265/30R19 305/25R19, 315/25R19
Nr. 19 265/35R19 295/30R19, 305/30R19
Nr. 20 265/40R19 295/35R19
Nr. 21 265/50R19 295/45R19
Nr. 22 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem 6-Gang Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. April 2014
Bohlander 00209544.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B26 859
KBA 47957
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
