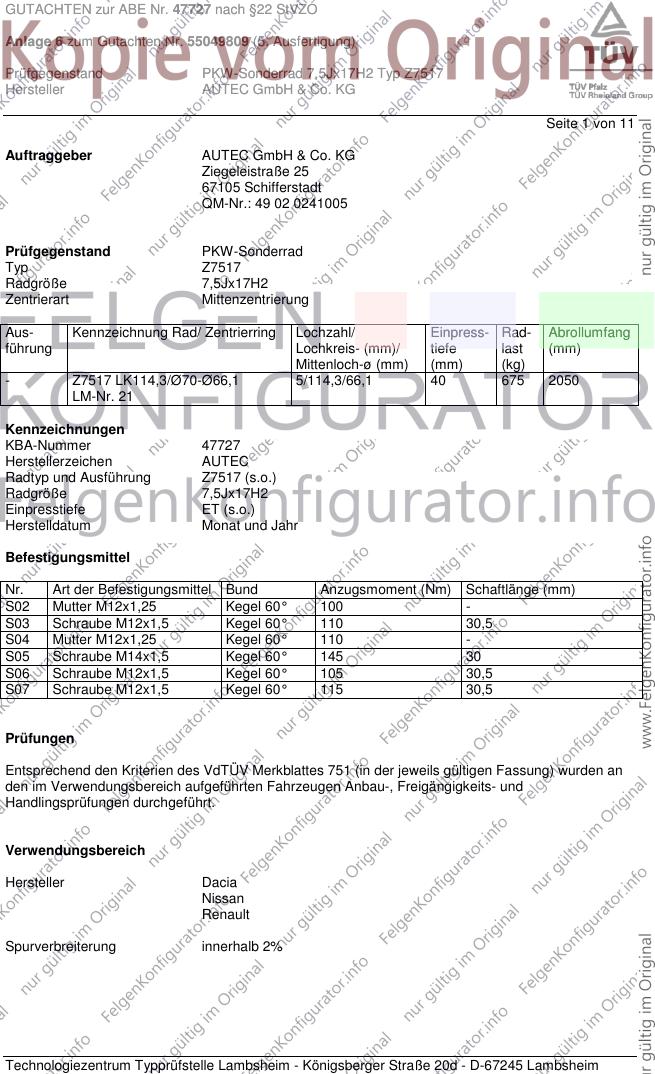

GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- Z7517 LK114,3/Ø70-Ø66,1 5/114,3/66,1 40 675 2050
LM-Nr. 21
Kennzeichnungen
KBA-Nummer 47727
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 110 30,5
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M14x1,5 Kegel 60° 145 30
S06 Schraube M12x1,5 Kegel 60° 105 30,5
S07 Schraube M12x1,5 Kegel 60° 115 30,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11

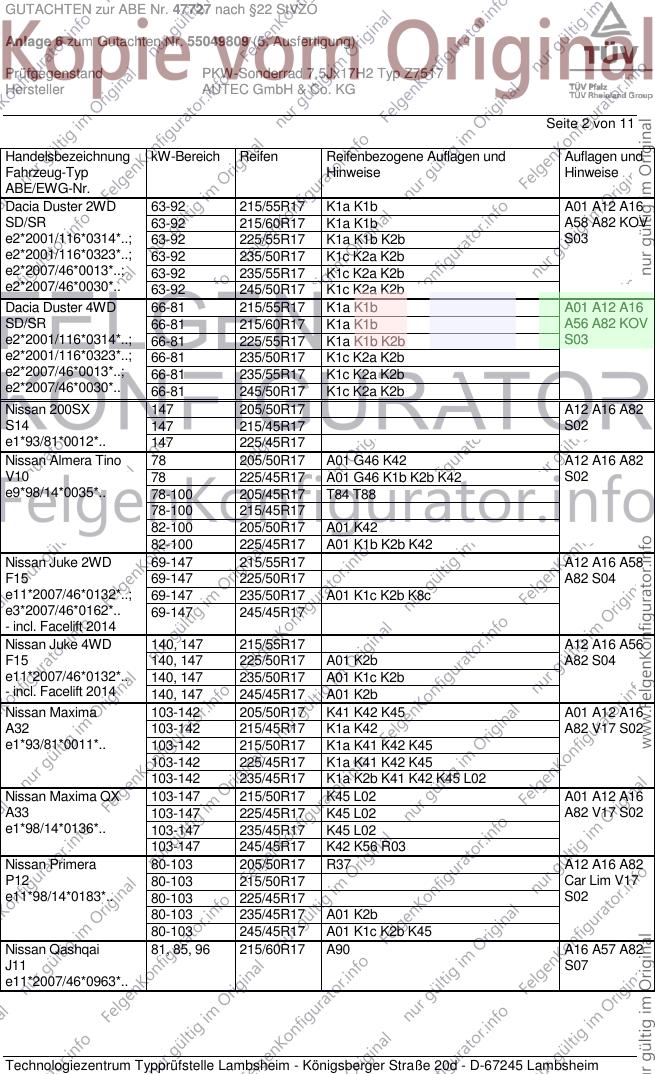

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/55R17 K1a K1b A01 A12 A16
SD/SR 63-92 215/60R17 K1a K1b A58 A82 KOV
e2*2001/116*0314*..; 63-92 225/55R17 K1a K1b K2b S03
e2*2001/116*0323*..; 63-92 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 63-92 235/55R17 K1c K2a K2b
e2*2007/46*0030*.. 63-92 245/50R17 K1c K2a K2b
Dacia Duster 4WD 66-81 215/55R17 K1a K1b A01 A12 A16
SD/SR 66-81 215/60R17 K1a K1b A56 A82 KOV
e2*2001/116*0314*..; 66-81 225/55R17 K1a K1b K2b S03
e2*2001/116*0323*..; 66-81 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 66-81 235/55R17 K1c K2a K2b
e2*2007/46*0030*.. 66-81 245/50R17 K1c K2a K2b
Nissan 200SX 147 205/50R17 A12 A16 A82
S14 147 215/45R17 S02
e1*93/81*0012*.. 147 225/45R17
Nissan Almera Tino 78 205/50R17 A01 G46 K42 A12 A16 A82
V10 78 225/45R17 A01 G46 K1b K2b K42 S02
e9*98/14*0035*.. 78-100 205/45R17 T84 T88
78-100 215/45R17
82-100 205/50R17 A01 K42
82-100 225/45R17 A01 K1b K2b K42
Nissan Juke 2WD 69-147 215/55R17 A12 A16 A58
F15 69-147 225/50R17 A82 S04
e11*2007/46*0132*..; 69-147 235/50R17 A01 K1c K2b K8c
e3*2007/46*0162*.. 69-147 245/45R17
- incl. Facelift 2014
Nissan Juke 4WD 140, 147 215/55R17 A12 A16 A56
F15 140, 147 225/50R17 A01 K2b A82 S04
e11*2007/46*0132*.. 140, 147 235/50R17 A01 K1c K2b
- incl. Facelift 2014 140, 147 245/45R17 A01 K2b
Nissan Maxima 103-142 205/50R17 K41 K42 K45 A01 A12 A16
A32 103-142 215/45R17 K1a K42 A82 V17 S02
e1*93/81*0011*.. 103-142 215/50R17 K1a K41 K42 K45
103-142 225/45R17 K1a K41 K42 K45
103-142 235/45R17 K1a K2b K41 K42 K45 L02
Nissan Maxima QX 103-147 215/50R17 K45 L02 A01 A12 A16
A33 103-147 225/45R17 K45 L02 A82 V17 S02
e1*98/14*0136*.. 103-147 235/45R17 K45 L02
103-147 245/45R17 K42 K56 R03
Nissan Primera 80-103 205/50R17 R37 A12 A16 A82
P12 80-103 215/50R17 Car Lim V17
e11*98/14*0183*.. 80-103 225/45R17 S02
80-103 235/45R17 A01 K2b
80-103 245/45R17 A01 K1c K2b K45
Nissan Qashqai 81, 85, 96 215/60R17 A90 A16 A57 A82
J11 S07
e11*2007/46*0963*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11

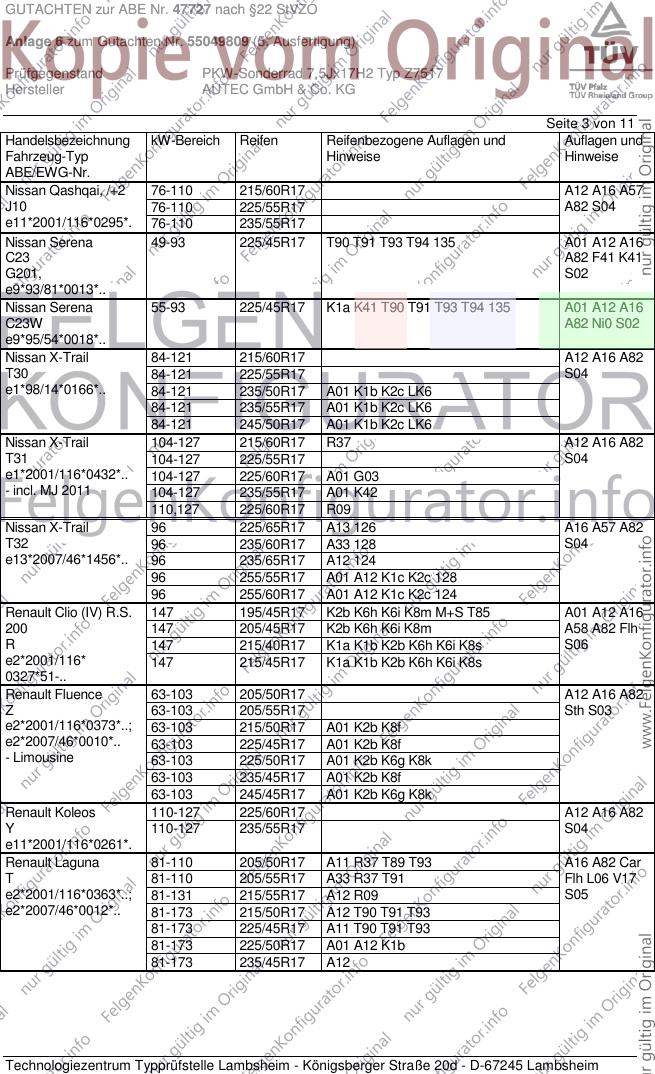

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Qashqai, /+2 76-110 215/60R17 A12 A16 A57
J10 76-110 225/55R17 A82 S04
e11*2001/116*0295*. 76-110 235/55R17
Nissan Serena 49-93 225/45R17 T90 T91 T93 T94 135 A01 A12 A16
C23 A82 F41 K41
G201, S02
e9*93/81*0013*..
Nissan Serena 55-93 225/45R17 K1a K41 T90 T91 T93 T94 135 A01 A12 A16
C23W A82 Ni0 S02
e9*95/54*0018*..
Nissan X-Trail 84-121 215/60R17 A12 A16 A82
T30 84-121 225/55R17 S04
e1*98/14*0166*.. 84-121 235/50R17 A01 K1b K2c LK6
84-121 235/55R17 A01 K1b K2c LK6
84-121 245/50R17 A01 K1b K2c LK6
Nissan X-Trail 104-127 215/60R17 R37 A12 A16 A82
T31 104-127 225/55R17 S04
e1*2001/116*0432*.. 104-127 225/60R17 A01 G03
- incl. MJ 2011 104-127 235/55R17 A01 K42
110,127 225/60R17 R09
Nissan X-Trail 96 225/65R17 A13 126 A16 A57 A82
T32 96 235/60R17 A33 128 S04
e13*2007/46*1456*.. 96 235/65R17 A12 124
96 255/55R17 A01 A12 K1c K2c 128
96 255/60R17 A01 A12 K1c K2c 124
Renault Clio (IV) R.S. 147 195/45R17 K2b K6h K6i K8m M+S T85 A01 A12 A16
200 147 205/45R17 K2b K6h K6i K8m A58 A82 Flh
R 147 215/40R17 K1a K1b K2b K6h K6i K8s S06
e2*2001/116* 147 215/45R17 K1a K1b K2b K6h K6i K8s
0327*51-..
Renault Fluence 63-103 205/50R17 A12 A16 A82
Z 63-103 205/55R17 Sth S03
e2*2001/116*0373*..; 63-103 215/50R17 A01 K2b K8f
e2*2007/46*0010*.. 63-103 225/45R17 A01 K2b K8f
- Limousine 63-103 225/50R17 A01 K2b K6g K8k
63-103 235/45R17 A01 K2b K8f
63-103 245/45R17 A01 K2b K6g K8k
Renault Koleos 110-127 225/60R17 A12 A16 A82
Y 110-127 235/55R17 S04
e11*2001/116*0261*.
Renault Laguna 81-110 205/50R17 A11 R37 T89 T93 A16 A82 Car
T 81-110 205/55R17 A33 R37 T91 Flh L06 V17
e2*2001/116*0363*..; 81-131 215/55R17 A12 R09 S05
e2*2007/46*0012*.. 81-173 215/50R17 A12 T90 T91 T93
81-173 225/45R17 A11 T90 T91 T93
81-173 225/50R17 A01 A12 K1b
81-173 235/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 81-131 215/55R17 A12 R09 A16 A82 Cpe
Coupé 81-177 215/50R17 A12 T91 T95 L06 V17 S05
T 81-177 225/45R17 A11 T91 T94
e2*2001/116* 81-177 225/50R17 A01 A12 K1a
0363*07-.. 81-177 235/45R17 A12
96,110 205/50R17 A11 R37 T89 T93
96,110 205/55R17 A33 R37 T91
Renault Latitude 81-127 205/50R17 R37 A12 A16 A82
T 81-127 205/55R17 R37 Lim V17 S05
e2*2001/116*0363*.. 81-127 215/50R17 A01 K4h
81-127 225/45R17
81-177 225/50R17 A01 K4h
81-177 235/45R17 A01 K4h
81-177 245/45R17 A01 K4h
Renault Megane 78-103 205/50R17 A90 R37 A16 A82 B03
Z 78-103 215/45R17 A11 R37 T87 T88 T91 Cbo V17 S03
e2*2001/116*0373*..; 78-132 225/45R17 A90
- Cabriolet 78-132 235/45R17 A01 A12 K2b K4i
Renault Megane 63-103 205/50R17 A90 R37 A16 A82 B03
Z 63-103 215/45R17 A11 R37 T87 T88 Cpe Flh V17
e2*2001/116*0373*..; 63-132 225/45R17 A90 S03
e2*2007/46*0010*.. 63-132 235/45R17 A01 A12 K2b K6g
- Fließheck
- Coupé
Renault Megane 63-103 205/50R17 A90 R37 A16 A82 B03
Z 63-103 215/45R17 A11 R37 T87 T88 Car V17 S03
e2*2001/116*0373*..; 63-132 225/45R17 A90
e2*2007/46*0010*.. 63-132 235/45R17 A01 A12 K6g
- Grandtour
Renault Scénic III 63-103 205/50R17 A33 R37 T93 A16 A58 A60
JZ 63-103 205/55R17 A33 R37 T91 T95 A82 V17 S03
e2*2001/116*0379*.., 63-103 215/50R17 A12 R37 T91 T95
e2*2007/46*0011*.. 63-118 225/45R17 A33 T90 T91 T93
- Scénic / Gr. Scénic 63-118 225/50R17 A01 A12 K2b K4a
63-118 235/45R17 A12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte

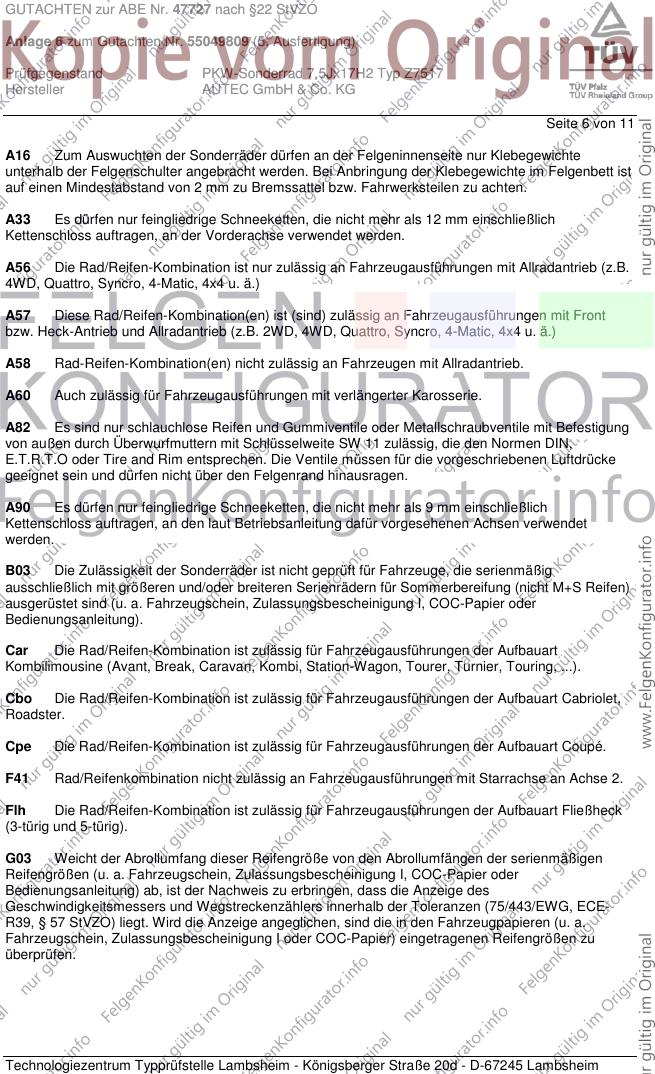

unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F41 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Starrachse an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11

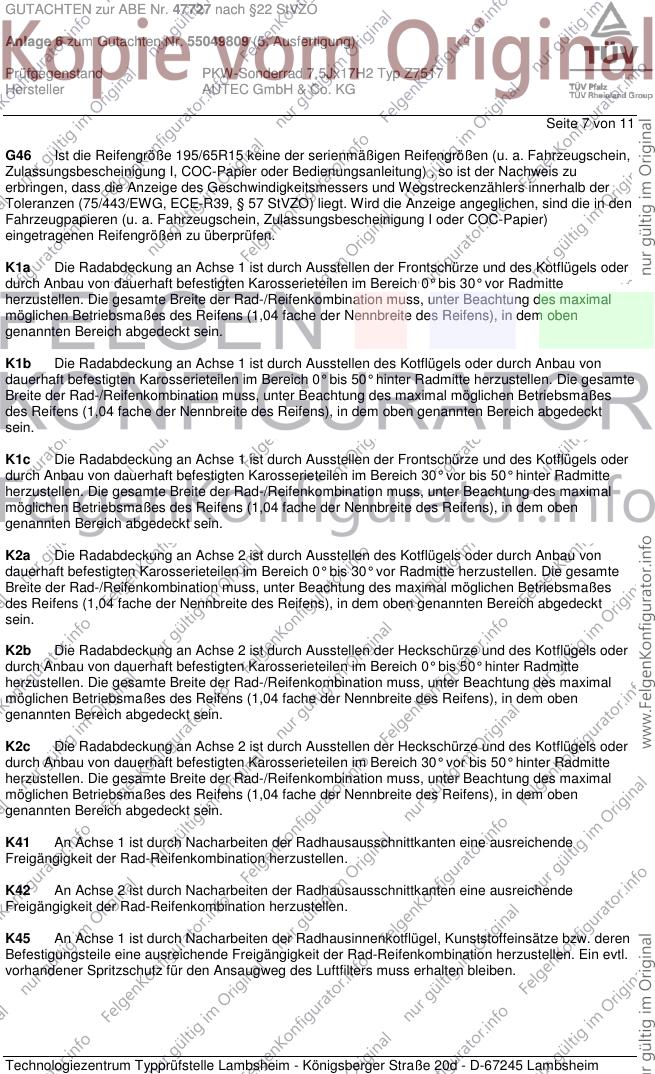

G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11

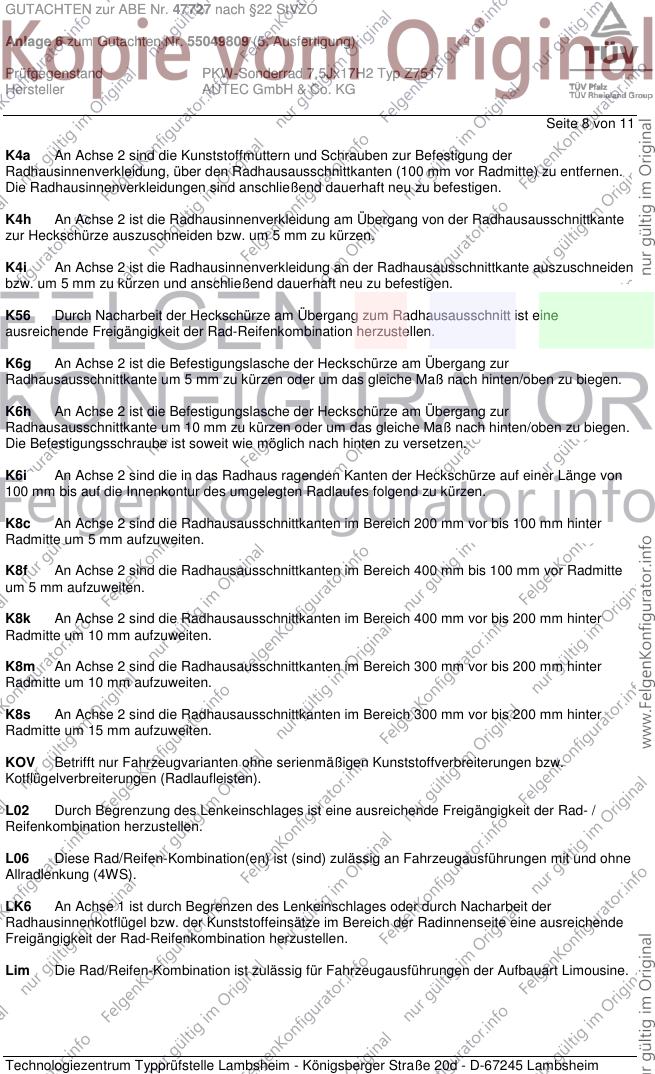

K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11

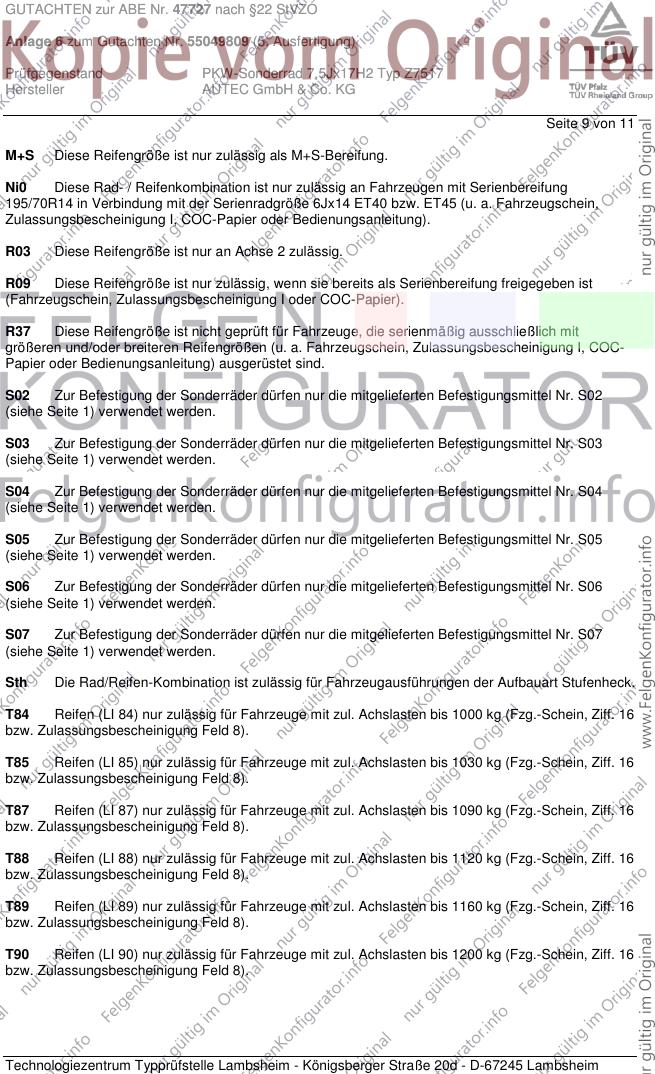

M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Ni0 Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/70R14 in Verbindung mit der Serienradgröße 6Jx14 ET40 bzw. ET45 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11

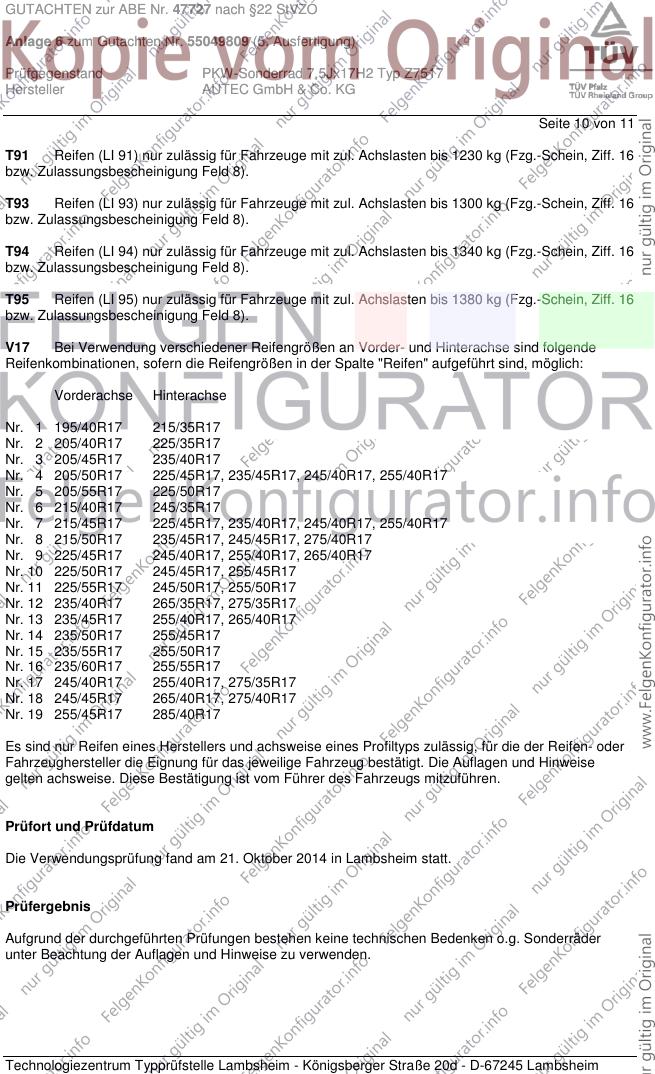

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Oktober 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Oktober 2014
Haasis 00218835.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
