ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46943*05
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: SH880
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46943*05
Die ABE-Nr. 46943 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 H2 , Typ SH880, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061607 (6. Ausfertigung) vom
12.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
7 (2. Ausfertigung)
6, 8, 22 (4. Ausfertigung)
2 (5. Ausfertigung)
3, 5, 9, 10, 11, 12, 13, 15, 16, 17, 18, (6. Ausfertigung)
20
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 12.06.2014
festgehaltenen Angaben.
Flensburg, 01.07.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061607 (6. Ausfertigung), zur Genehmigung vorgelegt am:
18.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46943*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

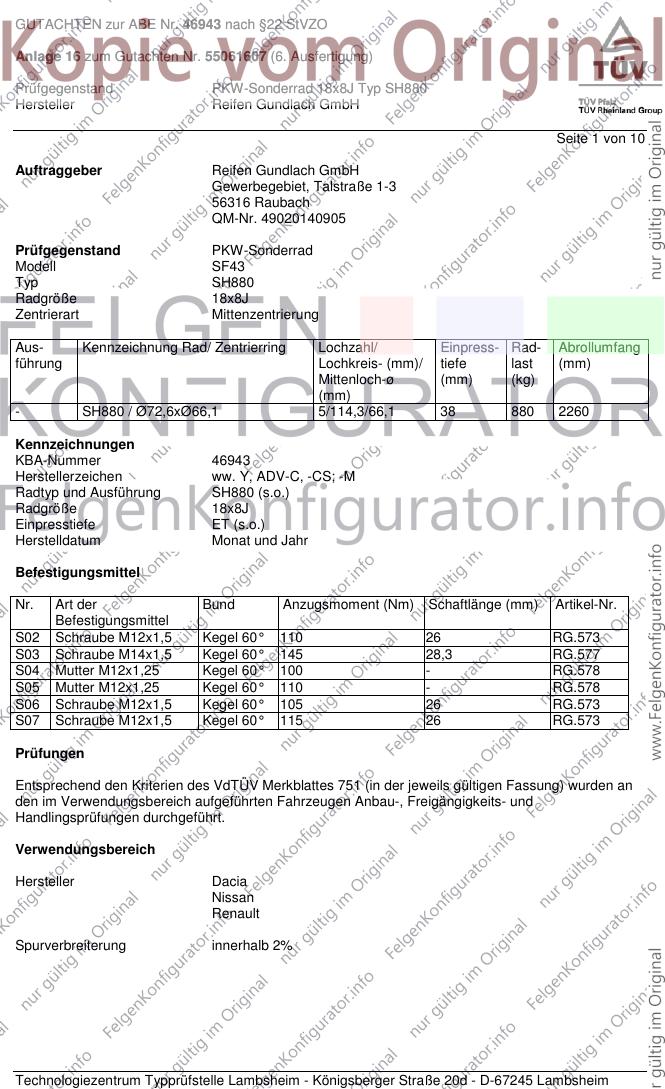

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ66,1 5/114,3/66,1 38 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 26 RG.573
S03 Schraube M14x1,5 Kegel 60° 145 28,3 RG.577
S04 Mutter M12x1,25 Kegel 60° 100 - RG.578
S05 Mutter M12x1,25 Kegel 60° 110 - RG.578
S06 Schraube M12x1,5 Kegel 60° 105 26 RG.573
S07 Schraube M12x1,5 Kegel 60° 115 26 RG.573
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 225/50R18 K1a K1b K2b 0A1 A01 A02
SD/SR 63-92 235/45R18 K1a K1b K2b A04 A05 A08
e2*2001/116*0314*..; 63-92 235/50R18 K1c K2a K2b K3s A09 A12 A15
e2*2001/116*0323*..; 63-92 245/45R18 K1a K1b K2b A18 A58 KOV
e2*2007/46*0013*..; 63-92 255/45R18 K1c K2a K2b K3s S02
e2*2007/46*0030*..
Dacia Duster 4WD 66-81 225/50R18 K1a K1b K2b 0A1 A01 A02
SD/SR 66-81 235/45R18 K1a K1b K2b A04 A05 A08
e2*2001/116*0314*..; 66-81 235/50R18 K1c K2a K2b K3s A09 A12 A15
e2*2001/116*0323*..; 66-81 245/45R18 K1a K1b K2b A18 A56 KOV
e2*2007/46*0013*..; 66-81 255/45R18 K1c K2a K2b K3s S02
e2*2007/46*0030*..
Nissan Almera Tino 78 225/40R18 G46 K1c K2b K42 0A1 A01 A02
V10 78-100 215/40R18 K1c K2b K42 T85 T89 A04 A05 A08
e9*98/14*0035*.. 78-100 225/35R18 K1c K2b K42 T83 T87 A09 A12 A15
78-100 235/35R18 K1c K2b K42 T86 T90 A18 V18 S04
78-100 245/35R18 K2b K42 R03
82-100 225/40R18 K1c K2b K42
Nissan Juke 2WD 69-147 215/45R18 0A1 A02 A04
F15 69-147 215/50R18 A01 K8c R70 A05 A08 A09
e11*2007/46*0132*..; 69-147 225/45R18 A12 A15 A18
e3*2007/46*0162*.. 69-147 235/45R18 A01 K8c A58 S05
69-147 245/40R18 A01 K1c K2b K8c
Nissan Juke 4WD 140, 147 215/45R18 0A1 A02 A04
F15 140, 147 215/50R18 A01 K2b R70 A05 A08 A09
e11*2007/46*0132*.. 140, 147 225/45R18 A12 A15 A18
140, 147 235/45R18 A01 K2b A56 S05
140, 147 245/40R18 A01 K1c K2b
Nissan Maxima 103-142 215/45R18 K1a K41 K42 K45 0A1 A01 A02
A32 103-142 225/40R18 K1a K41 K42 A04 A05 A08
e1*93/81*0011*.. 103-142 235/40R18 K1c K41 K42 K45 L02 A09 A12 A15
A18 S04
Nissan Murano 172 225/65R18 A13 0A1 A02 A04
Z50 172 235/60R18 A01 A13 K1a K1b K2b A05 A08 A09
e1*2001/116*0298*.. 172 255/55R18 A01 A12 K1c K2b A15 A18 S05
172 265/55R18 A01 A12 K1c K2c
Nissan Murano 140,188 235/60R18 K2b 0A1 A01 A02
Z51 140,188 235/65R18 K2b A04 A05 A08
e1*2001/116*0478*.. 140,188 245/60R18 K1a K2b A09 A12 A15
140,188 255/55R18 K1a K1b K2b A18 S05
140,188 255/60R18 K1a K1b K2b
140,188 265/55R18 K1c K2a K2b
Nissan Primera 80-103 215/45R18 0A1 A02 A04
P12 80-103 225/40R18 A01 K2b A05 A08 A09
e11*98/14*0183*.. 80-103 235/40R18 A01 K1c K2b A12 A15 A18
80-103 245/35R18 A01 K1c K2b K44 K56 Car Lim V18
80-103 245/40R18 A01 K1c K2b K44 K45 K56 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Qashqai 81, 85, 96 215/55R18 R70 0A1 A02 A04
J11 81, 85, 96 235/45R18 A05 A08 A09
e11*2007/46*0963*.. A12 A15 A18
A57 S07
Nissan Qashqai, /+2 76-110 225/50R18 K2b 0A1 A01 A02
J10 76-110 235/50R18 K1a K1b K2b K42 K46 A04 A05 A08
e11*2001/116*0295*. 76-110 245/45R18 K2b A09 A12 A15
76-110 255/45R18 K1a K1b K2b K42 K46 A18 A57 S05
Nissan X-Trail 84-121 235/45R18 K1b K2b 0A1 A01 A02
T30 84-121 235/50R18 K1b K2c LK6 A04 A05 A08
e1*98/14*0166*.. 84-121 245/45R18 K1b K2c LK6 A09 A12 A15
84-121 255/45R18 K1b K2c LK6 A18 S05
Nissan X-Trail 104-127 225/50R18 K42 0A1 A01 A02
T31 104-127 225/55R18 G03 K42 A04 A05 A08
e1*2001/116*0432*.. 104-127 235/50R18 K2b K42 A09 A12 A15
- incl. MJ 2011 104-127 245/45R18 K42 A18 S05
104-127 255/45R18 K2b K42
Renault Clio (IV) R.S. 147 205/40R18 K1a K1b K2b K6h K6i K8s T86 0A1 A01 A02
200 A04 A05 A08
R A09 A12 A15
e2*2001/116* A18 A58 Flh
0327*51-.. S06
Renault Fluence 63-103 215/45R18 K2b K8f 0A1 A01 A02
Z 63-103 225/40R18 K2b K8f A04 A05 A08
e2*2001/116*0373*..; 63-103 225/45R18 K2b K8f A09 A12 A15
e2*2007/46*0010*.. 63-103 235/40R18 K2b K6g K8k A18 Sth S02
- Limousine 63-103 245/40R18 K1a K2a K2b K6g K8k
Renault Koleos 110-127 225/50R18 0A1 A02 A04
Y 110-127 225/55R18 A05 A08 A09
e11*2001/116*0261*. 110-127 235/50R18 A12 A15 A18
110-127 255/45R18 S05
Renault Laguna 81-173 215/45R18 T89 T93 0A1 A02 A04
T 81-173 225/40R18 T88 T92 A05 A08 A09
e2*2001/116*0363*..; 81-173 225/45R18 T91 A12 A15 A18
e2*2007/46*0012*.. 81-173 235/40R18 A01 K1a K1b T91 T93 Car Flh L06
81-173 245/40R18 A01 K1c K2b V18 S03
Renault Laguna 96-177 215/45R18 T89 T93 0A1 A02 A04
Coupé 96-177 225/40R18 T92 A05 A08 A09
T 96-177 225/45R18 T91 T95 A12 A15 A18
e2*2001/116* 96-177 235/40R18 A01 K1a T91 T95 Cpe L06 V18
0363*07-.. 96-177 245/40R18 A01 K1c S03
Renault Latitude 81-127 215/45R18 R37 T89 T93 0A1 A02 A04
T 81-127 225/40R18 A01 K4h T88 T92 A05 A08 A09
e2*2001/116*0363*.. 81-177 225/45R18 A01 K4h T91 T95 A12 A15 A18
81-177 235/40R18 A01 K4h T91 T95 Lim V18 S03
81-177 235/45R18 A01 G03 K4h
81-177 245/40R18 A01 K1a K4g K6g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 78-103 215/40R18 K2b K4i R37 T85 T89 0A1 A01 A02
Z 78-132 225/40R18 K1a K1b K2b K4i K6g K8f T88 T89 A04 A05 A08
e2*2001/116*0373*..; 78-132 235/35R18 K1a K1b K2b K4i K6g K8f T86 T90 A09 A12 A15
- Cabriolet 78-132 245/35R18 K1a K1b K2b K4i K6h K8k T88 T89 A18 Cbo V18
S02
Renault Megane 63-103 215/40R18 K2b K6g R37 T85 T89 0A1 A01 A02
Z 63-140 225/40R18 K1a K1b K2b K6h K8f A04 A05 A08
e2*2001/116*0373*..; 63-140 235/35R18 K1a K1b K2b K6h K8f T86 T90 A09 A12 A15
e2*2007/46*0010*.. 63-140 245/35R18 K1a K1b K2b K6h K8k A18 Cpe Flh
- Fließheck V18 S02
- Coupé
Renault Megane 63-103 215/40R18 K6g R37 T85 T89 0A1 A01 A02
Z 63-162 225/40R18 K1a K1b K2b K6h K8f A04 A05 A08
e2*2001/116*0373*..; 63-162 235/35R18 K1a K1b K2b K6h K8f T86 T90 A09 A12 A15
e2*2007/46*0010*.. 63-162 245/35R18 K1a K1b K2b K6h K8k A18 Car V18
- Grandtour S02
Renault Scénic III 63-103 215/45R18 R37 T93 0A1 A02 A04
JZ 63-118 225/40R18 T91 T92 A05 A08 A09
e2*2001/116*0379*.., 63-118 225/45R18 T91 T95 A12 A15 A18
e2*2007/46*0011*.. 63-118 235/40R18 A01 K2b K4a T91 T95 A58 A60 V18
- Scénic / Gr. Scénic 63-118 245/40R18 A01 K2b K4a K8f S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 10

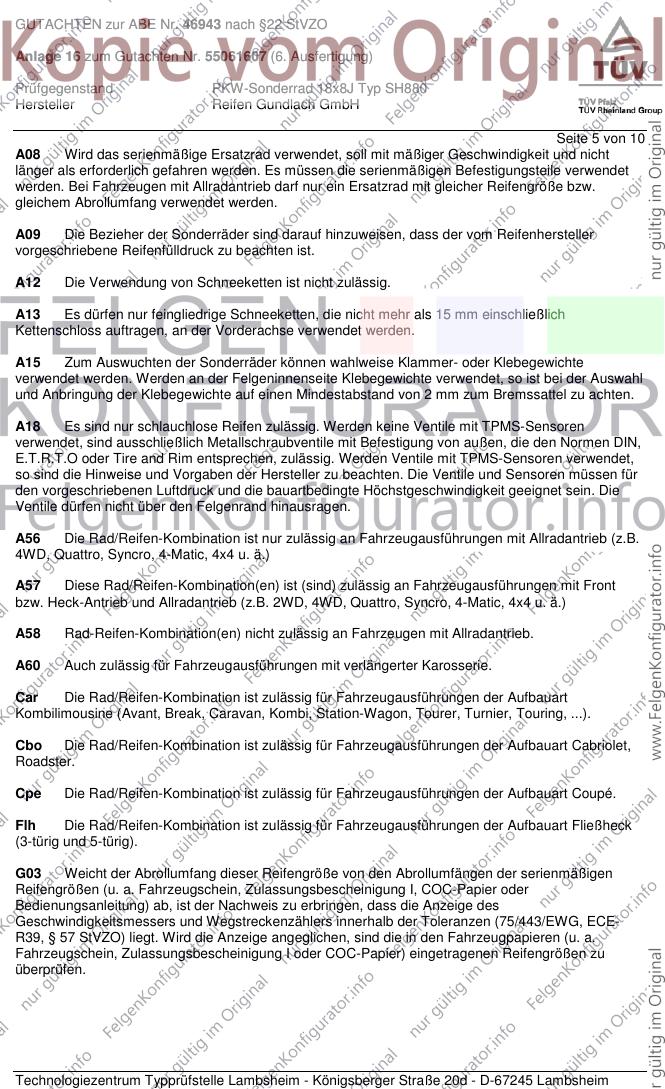

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 10

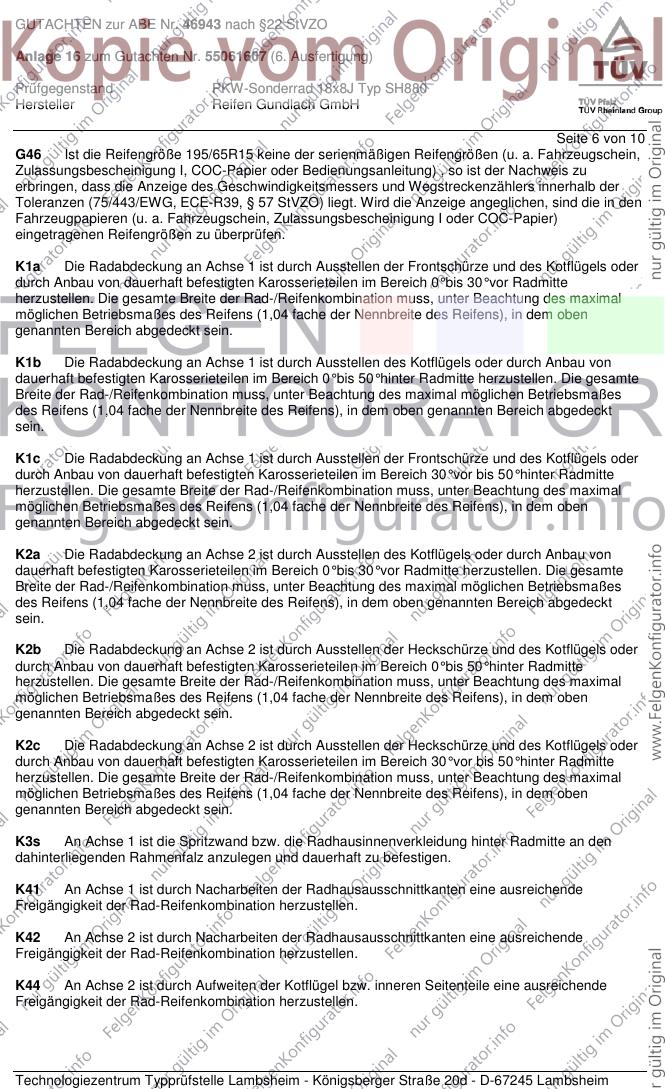

G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 10

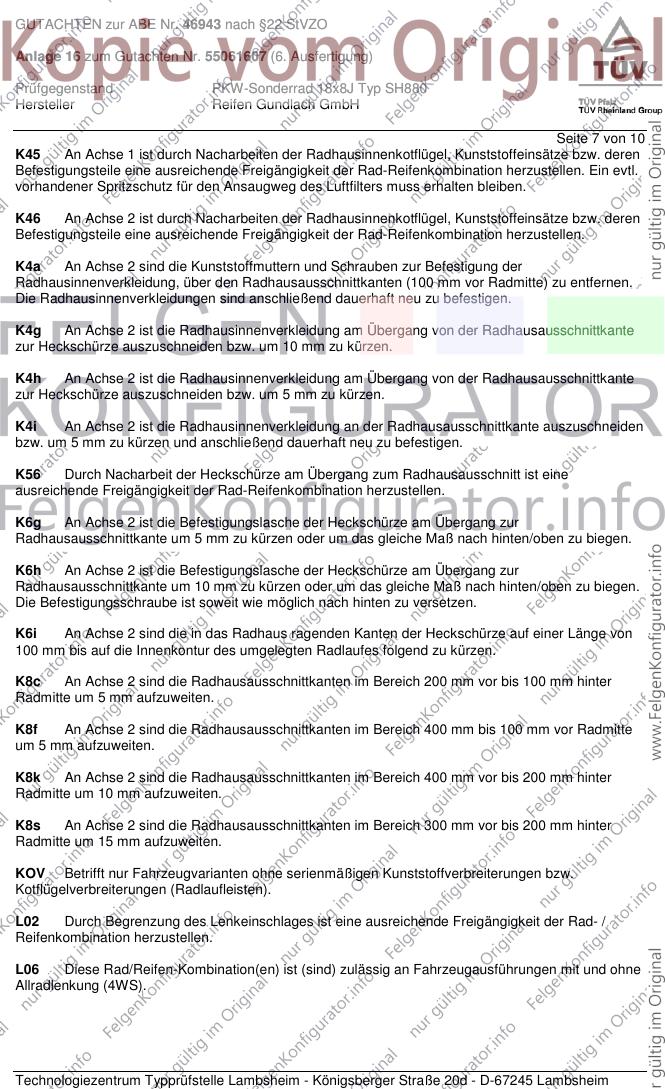

K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Juni 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

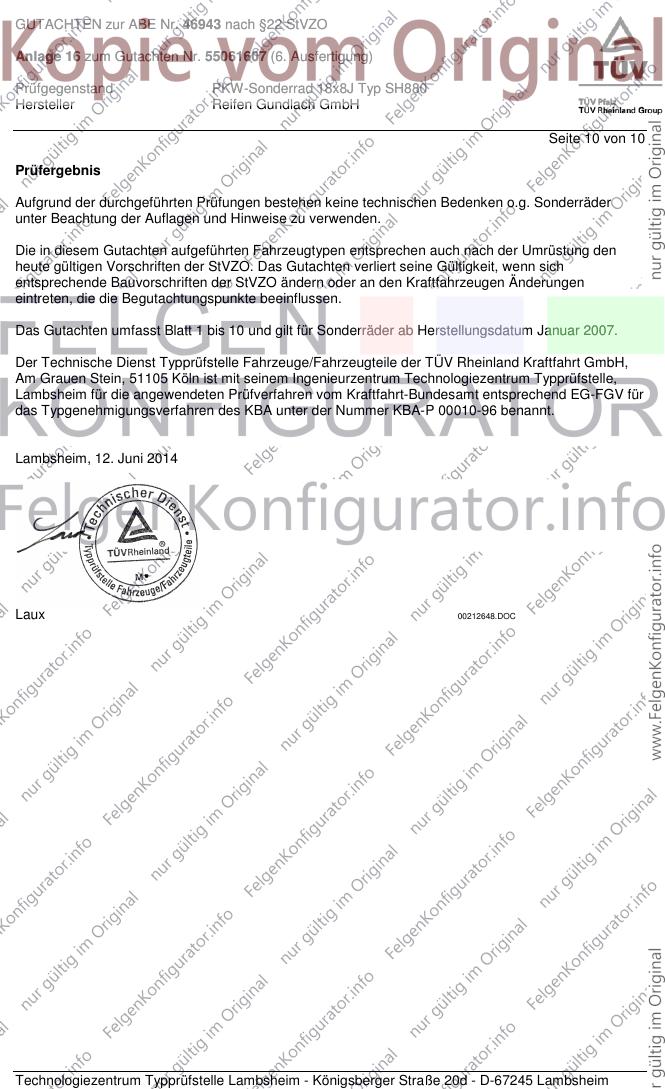

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Juni 2014
Laux 00212648.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
