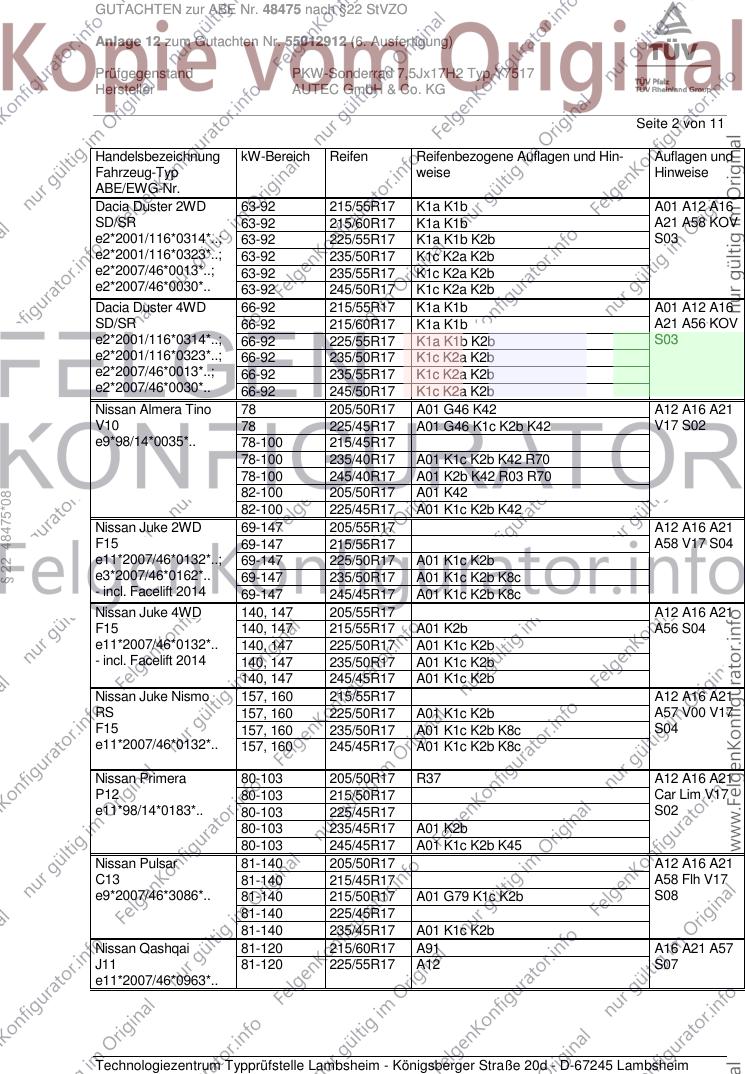

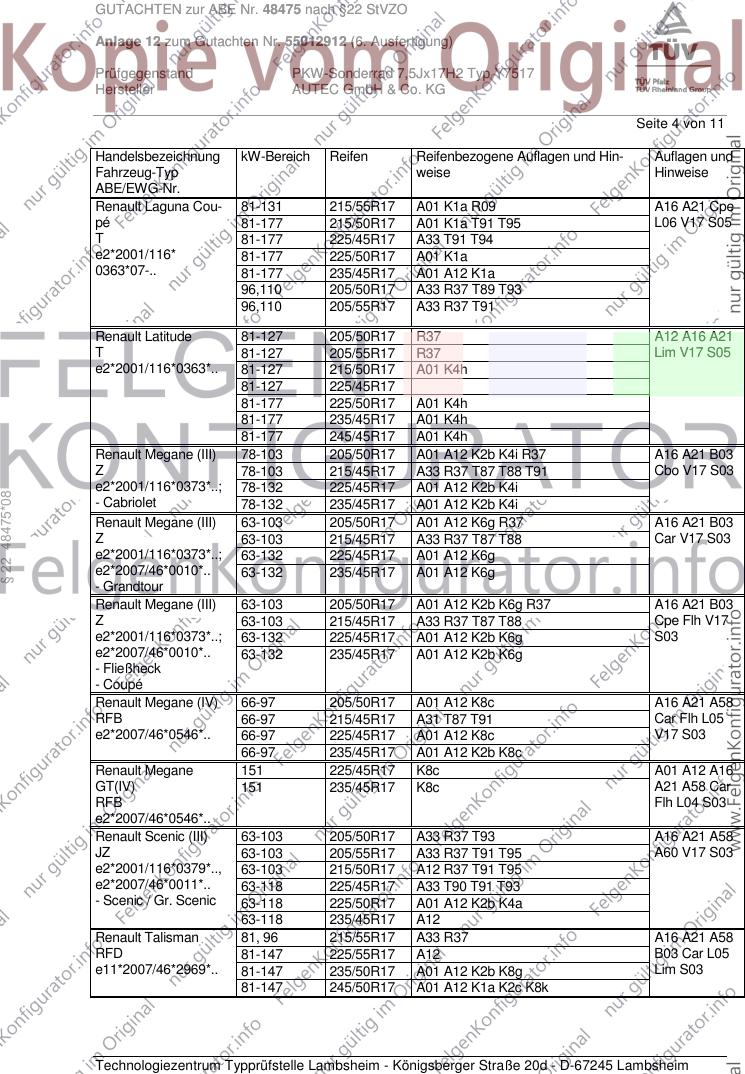

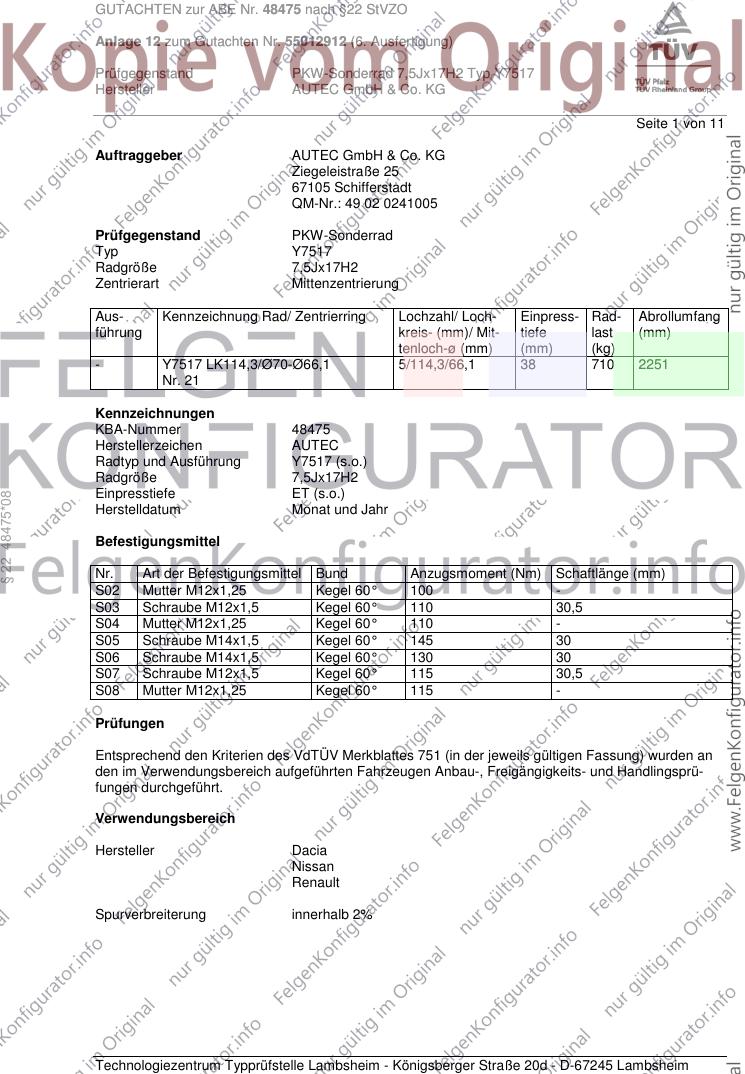

GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Y7517 LK114,3/Ø70-Ø66,1 5/114,3/66,1 38 710 2251
Nr. 21
Kennzeichnungen
KBA-Nummer 48475
Herstellerzeichen AUTEC
Radtyp und Ausführung Y7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
§ 22 48475*08
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 110 30,5
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M14x1,5 Kegel 60° 145 30
S06 Schraube M14x1,5 Kegel 60° 130 30
S07 Schraube M12x1,5 Kegel 60° 115 30,5
S08 Mutter M12x1,25 Kegel 60° 115 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/55R17 K1a K1b A01 A12 A16
SD/SR 63-92 215/60R17 K1a K1b A21 A58 KOV
e2*2001/116*0314*..; 63-92 225/55R17 K1a K1b K2b S03
e2*2001/116*0323*..; 63-92 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 63-92 235/55R17 K1c K2a K2b
e2*2007/46*0030*.. 63-92 245/50R17 K1c K2a K2b
Dacia Duster 4WD 66-92 215/55R17 K1a K1b A01 A12 A16
SD/SR 66-92 215/60R17 K1a K1b A21 A56 KOV
e2*2001/116*0314*..; 66-92 225/55R17 K1a K1b K2b S03
e2*2001/116*0323*..; 66-92 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 66-92 235/55R17 K1c K2a K2b
e2*2007/46*0030*.. 66-92 245/50R17 K1c K2a K2b
Nissan Almera Tino 78 205/50R17 A01 G46 K42 A12 A16 A21
V10 78 225/45R17 A01 G46 K1c K2b K42 V17 S02
e9*98/14*0035*.. 78-100 215/45R17
78-100 235/40R17 A01 K1c K2b K42 R70
78-100 245/40R17 A01 K2b K42 R03 R70
82-100 205/50R17 A01 K42
§ 22 48475*08
82-100 225/45R17 A01 K1c K2b K42
Nissan Juke 2WD 69-147 205/55R17 A12 A16 A21
F15 69-147 215/55R17 A58 V17 S04
e11*2007/46*0132*..; 69-147 225/50R17 A01 K1c K2b
e3*2007/46*0162*.. 69-147 235/50R17 A01 K1c K2b K8c
- incl. Facelift 2014 69-147 245/45R17 A01 K1c K2b K8c
Nissan Juke 4WD 140, 147 205/55R17 A12 A16 A21
F15 140, 147 215/55R17 A01 K2b A56 S04
e11*2007/46*0132*.. 140, 147 225/50R17 A01 K1c K2b
- incl. Facelift 2014 140, 147 235/50R17 A01 K1c K2b
140, 147 245/45R17 A01 K1c K2b
Nissan Juke Nismo 157, 160 215/55R17 A12 A16 A21
RS 157, 160 225/50R17 A01 K1c K2b A57 V00 V17
F15 157, 160 235/50R17 A01 K1c K2b K8c S04
e11*2007/46*0132*.. 157, 160 245/45R17 A01 K1c K2b K8c
Nissan Primera 80-103 205/50R17 R37 A12 A16 A21
P12 80-103 215/50R17 Car Lim V17
e11*98/14*0183*.. 80-103 225/45R17 S02
80-103 235/45R17 A01 K2b
80-103 245/45R17 A01 K1c K2b K45
Nissan Pulsar 81-140 205/50R17 A12 A16 A21
C13 81-140 215/45R17 A58 Flh V17
e9*2007/46*3086*.. 81-140 215/50R17 A01 G79 K1c K2b S08
81-140 225/45R17
81-140 235/45R17 A01 K1c K2b
Nissan Qashqai 81-120 215/60R17 A91 A16 A21 A57
J11 81-120 225/55R17 A12 S07
e11*2007/46*0963*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Nissan Qashqai, /+2 76-110 215/60R17 A33 A16 A21 A57
J10 76-110 225/55R17 A12 S04
e11*2001/116*0295*. 76-110 235/55R17 A01 A12 K2b
76-110 245/50R17 A01 A12 K1a K2b K42 K46
Nissan X-Trail 84-121 215/60R17 A12 A16 A21
T30 84-121 225/55R17 S04
e1*98/14*0166*.. 84-121 235/50R17 A01 K1b K2c
84-121 235/55R17 A01 K1b K2c LK6
84-121 245/50R17 A01 K1c K2c LK6
Nissan X-Trail 104-127 215/60R17 R37 A12 A16 A21
T31 104-127 225/55R17 A01 K42 S04
e1*2001/116*0432*.. 104-127 225/60R17 A01 G03 K42
- incl. MJ 2011 104-127 235/55R17 A01 K2b K42
104-127 245/50R17 A01 K1a K1b K2b K42
104-127 245/55R17 A01 G01 K1a K1b K2b K42 R64
110,127 245/55R17 A01 K1a K1b K2b K42 R34
Nissan X-Trail 96-130 225/65R17 A13 A16 A21 A57
T32 96-130 235/60R17 A33 S04
§ 22 48475*08
e13*2007/46*1456*.. 96-130 235/65R17 A12
96-130 255/55R17 A01 A12 K1c K2c
96-130 255/60R17 A01 A12 K1c K2c
Renault Espace (V) 96-147 235/65R17 A33 A16 A21 A58
RFC 96-147 255/60R17 A01 A12 K8f L06 S06
e2*2007/46*0470*..
Renault Fluence 63-103 205/50R17 K2b K8f A01 A12 A16
Z 63-103 205/55R17 K2b K8f A21 Sth S03
e2*2001/116*0373*..; 63-103 215/50R17 K2b K8f
e2*2007/46*0010*.. 63-103 225/45R17 K2b K8f
- Limousine 63-103 225/50R17 K2b K6g K8k
63-103 235/45R17 K2b K8f
63-103 245/45R17 K2b K6g K8k
Renault Kadjar 2WD 81, 96 215/60R17 A91 A16 A21 A58
RFE 81, 96 225/55R17 A12 F23 S03
e2*2007/46*0475*..
Renault Kadjar 4WD 96 215/60R17 A91 A16 A21 A56
RFE 96 225/55R17 A12 F24 S03
e2*2007/46*0475*..
Renault Koleos 110-127 225/60R17 A90 A16 A21 S04
Y 110-127 235/55R17 A12
e11*2001/116*0261*.
Renault Laguna 81-110 205/50R17 A33 R37 T89 T93 A16 A21 Car
T 81-110 205/55R17 A33 R37 T91 Flh L06 V17
e2*2001/116*0363*..; 81-131 215/55R17 A01 K1b R09 S05
e2*2007/46*0012*.. 81-173 215/50R17 A01 K1b T90 T91 T93
81-173 225/45R17 A33 T90 T91 T93
81-173 225/50R17 A01 K1a K1b K2b
81-173 235/45R17 A01 A12 K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Laguna Cou- 81-131 215/55R17 A01 K1a R09 A16 A21 Cpe
pé 81-177 215/50R17 A01 K1a T91 T95 L06 V17 S05
T 81-177 225/45R17 A33 T91 T94
e2*2001/116* 81-177 225/50R17 A01 K1a
0363*07-.. 81-177 235/45R17 A01 A12 K1a
96,110 205/50R17 A33 R37 T89 T93
96,110 205/55R17 A33 R37 T91
Renault Latitude 81-127 205/50R17 R37 A12 A16 A21
T 81-127 205/55R17 R37 Lim V17 S05
e2*2001/116*0363*.. 81-127 215/50R17 A01 K4h
81-127 225/45R17
81-177 225/50R17 A01 K4h
81-177 235/45R17 A01 K4h
81-177 245/45R17 A01 K4h
Renault Megane (III) 78-103 205/50R17 A01 A12 K2b K4i R37 A16 A21 B03
Z 78-103 215/45R17 A33 R37 T87 T88 T91 Cbo V17 S03
e2*2001/116*0373*..; 78-132 225/45R17 A01 A12 K2b K4i
§ 22 48475*08
- Cabriolet 78-132 235/45R17 A01 A12 K2b K4i
Renault Megane (III) 63-103 205/50R17 A01 A12 K6g R37 A16 A21 B03
Z 63-103 215/45R17 A33 R37 T87 T88 Car V17 S03
e2*2001/116*0373*..; 63-132 225/45R17 A01 A12 K6g
e2*2007/46*0010*.. 63-132 235/45R17 A01 A12 K6g
- Grandtour
Renault Megane (III) 63-103 205/50R17 A01 A12 K2b K6g R37 A16 A21 B03
Z 63-103 215/45R17 A33 R37 T87 T88 Cpe Flh V17
e2*2001/116*0373*..; 63-132 225/45R17 A01 A12 K2b K6g S03
e2*2007/46*0010*.. 63-132 235/45R17 A01 A12 K2b K6g
- Fließheck
- Coupé
Renault Megane (IV) 66-97 205/50R17 A01 A12 K8c A16 A21 A58
RFB 66-97 215/45R17 A31 T87 T91 Car Flh L05
e2*2007/46*0546*.. 66-97 225/45R17 A01 A12 K8c V17 S03
66-97 235/45R17 A01 A12 K2b K8c
Renault Megane 151 225/45R17 K8c A01 A12 A16
GT(IV) 151 235/45R17 K8c A21 A58 Car
RFB Flh L04 S03
e2*2007/46*0546*..
Renault Scenic (III) 63-103 205/50R17 A33 R37 T93 A16 A21 A58
JZ 63-103 205/55R17 A33 R37 T91 T95 A60 V17 S03
e2*2001/116*0379*.., 63-103 215/50R17 A12 R37 T91 T95
e2*2007/46*0011*.. 63-118 225/45R17 A33 T90 T91 T93
- Scenic / Gr. Scenic 63-118 225/50R17 A01 A12 K2b K4a
63-118 235/45R17 A12
Renault Talisman 81, 96 215/55R17 A33 R37 A16 A21 A58
RFD 81-147 225/55R17 A12 B03 Car L05
e11*2007/46*2969*.. 81-147 235/50R17 A01 A12 K2b K8g Lim S03
81-147 245/50R17 A01 A12 K1a K2c K8k
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Talisman 81-147 225/55R17 K8g A01 A12 A16
4Control 81-147 235/50R17 K2b K8k A21 A58 B03
RFD 81-147 245/50R17 K1a K2b K8t Car L04 Lim
e11*2007/46*2969*.. S03
- mit Allradlenkung
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
§ 22 48475*08
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.

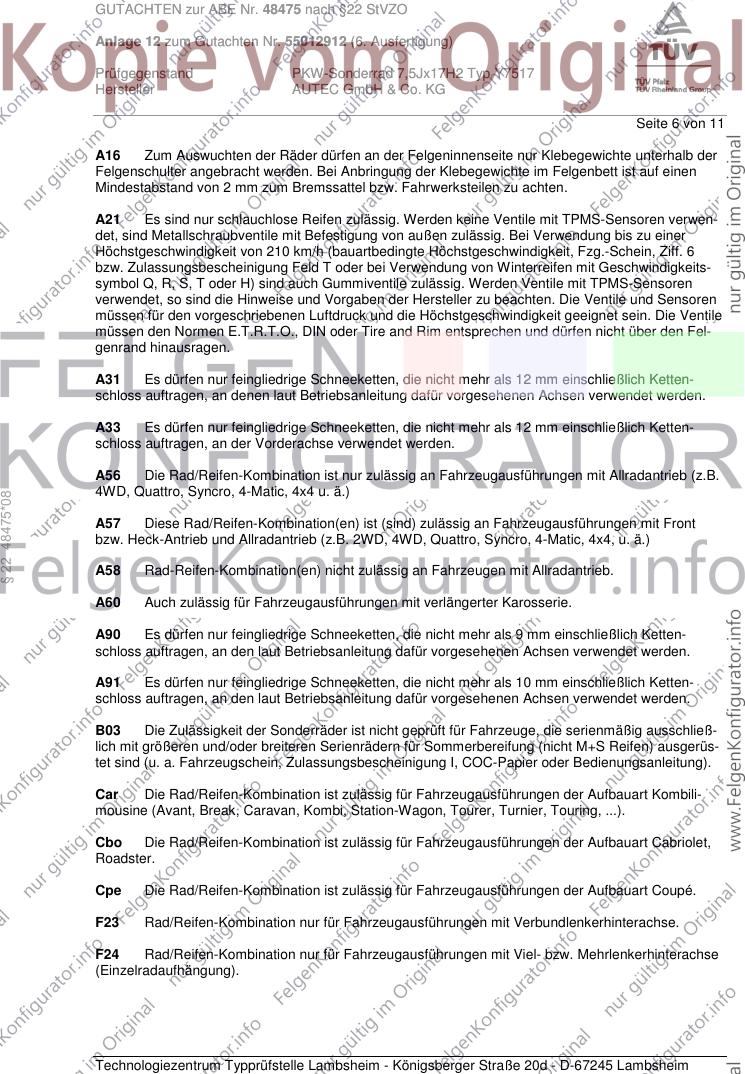

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 48475*08
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11

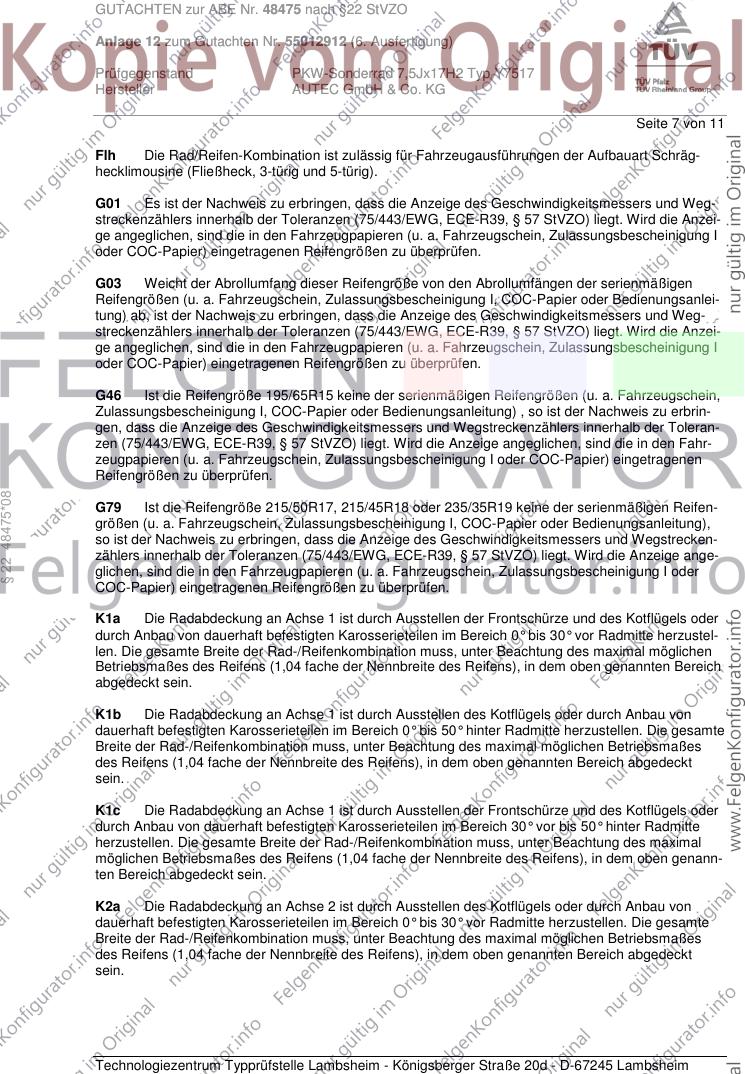

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Schräg-
hecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
§ 22 48475*08
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11

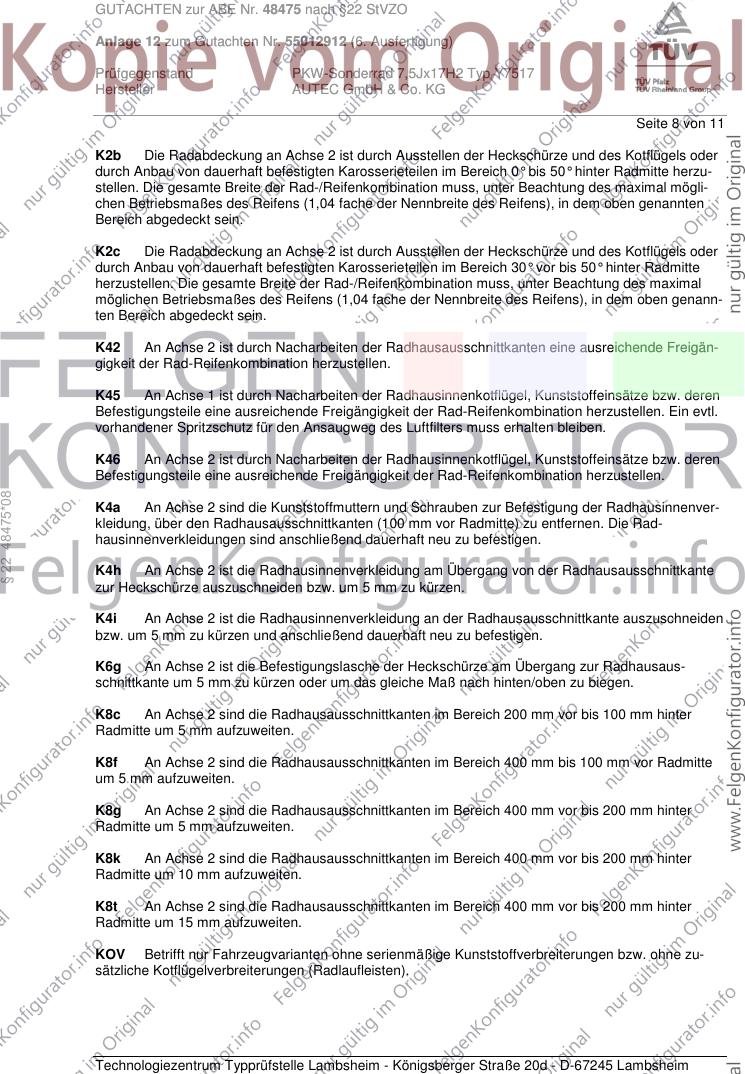

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 48475*08
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Rad-
hausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
§ 22 48475*08
leitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11

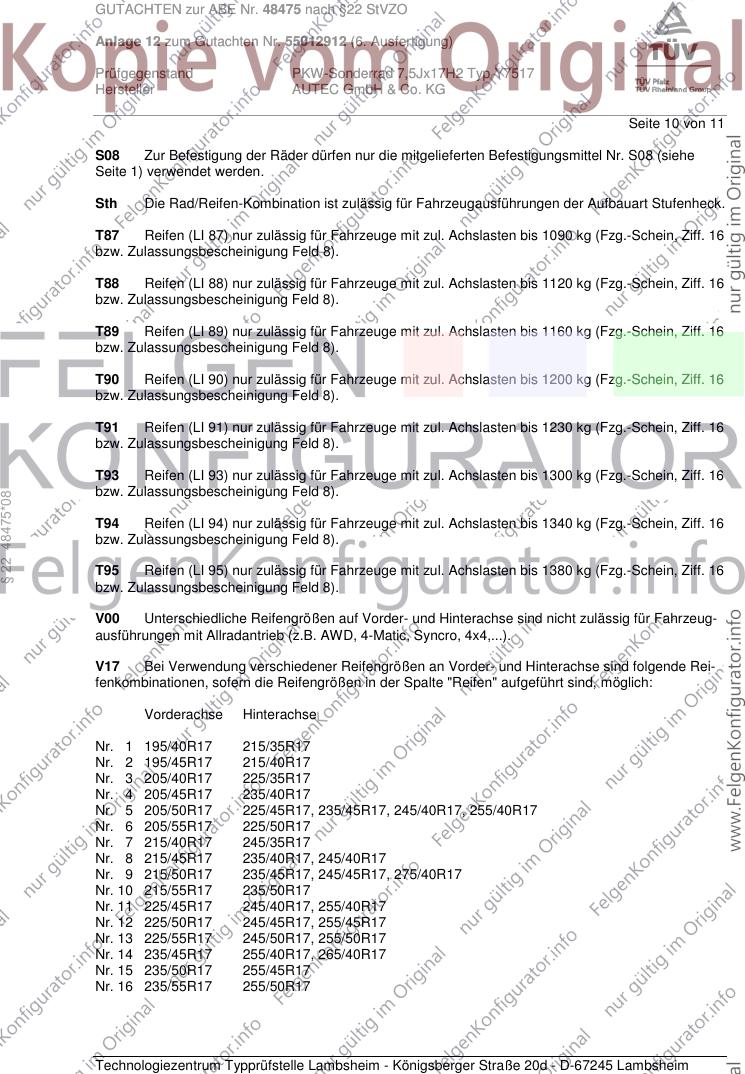

S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 48475*08
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17

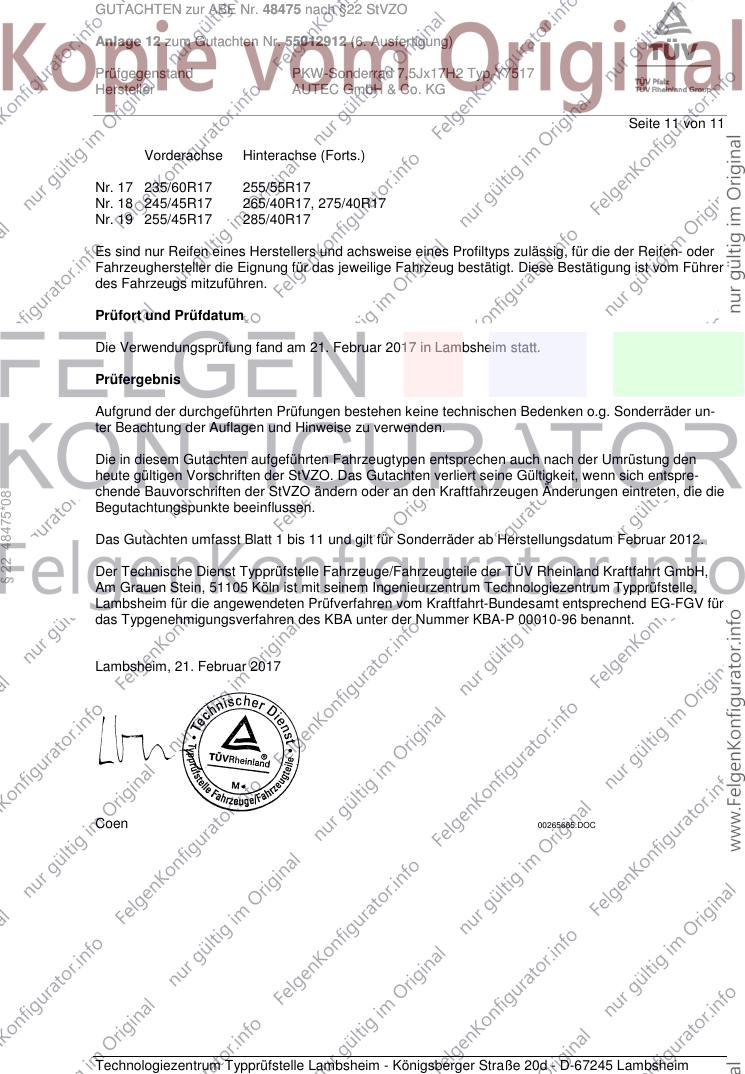

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55012912 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Vorderachse Hinterachse (Forts.)
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
§ 22 48475*08
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Februar 2017
Coen 00265665.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
