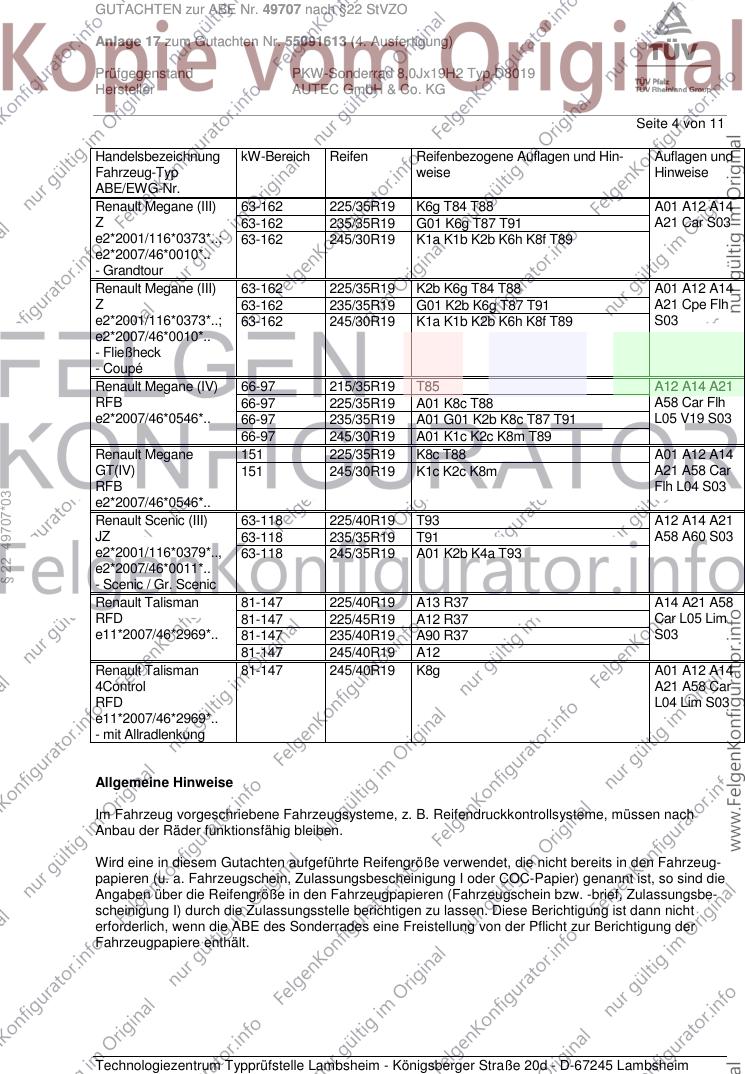

GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ D8019
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- D8019 LK114,3/Ø70-Ø66,1 5/114,3/66,1 40 780 2150
Nr. 21
Kennzeichnungen
KBA-Nummer 49707
Herstellerzeichen AUTEC
Radtyp und Ausführung D8019 (s.o.)
Radgröße 8,0Jx19H2
Einpresstiefe ET (s.o.)
§ 22 49707*03
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 110 30,5
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M14x1,5 Kegel 60° 145 30
S06 Schraube M14x1,5 Kegel 60° 130 30
S07 Schraube M12x1,5 Kegel 60° 115 30,5
S08 Mutter M12x1,25 Kegel 60° 115 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 225/45R19 K1a K1b A01 A12 A14
SD/SR 63-92 235/40R19 K1a K1b K2b A21 A58 KOV
e2*2001/116*0314*..; 63-92 245/40R19 K1a K1b K2b K3s S03
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster 4WD 66-92 225/45R19 K1a K1b A01 A12 A14
SD/SR 66-92 235/40R19 K1a K1b K2b A21 A56 KOV
e2*2001/116*0314*..; 66-92 245/40R19 K1a K1b K2b K3s S03
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Nissan Almera Tino 78,84,85 215/35R19 G46 K1c K2b K42 T85 A01 A12 A14
V10 78-100 225/35R19 G46 K1c K2b K42 T84 T88 A21 S02
e9*98/14*0035*..
Nissan Juke 2WD 69-147 225/40R19 A12 A14 A21
F15 69-147 235/40R19 A01 K8c A58 V19 S04
e11*2007/46*0132*..; 69-147 245/35R19 A01 K8c
§ 22 49707*03
e3*2007/46*0162*..
- incl. Facelift 2014
Nissan Juke 4WD 140, 147 225/40R19 K2b A01 A12 A14
F15 140, 147 235/40R19 K2b A21 A56 S04
e11*2007/46*0132*.. 140, 147 245/35R19 K1c K2b
- incl. Facelift 2014
Nissan Juke Nismo 157, 160 225/40R19 A12 A14 A21
RS 157, 160 235/40R19 A01 K8c A57 V00 V19
F15 157, 160 245/35R19 A01 K8c S04
e11*2007/46*0132*..
Nissan Murano 172 255/50R19 K1c K2c A01 A12 A14
Z50 A21 S04
e1*2001/116*0298*..
Nissan Murano 140,188 235/55R19 K2b A01 A12 A14
Z51 140,188 255/50R19 K1a K1b K2b A21 S04
e1*2001/116*0478*.. 140,188 255/55R19 K1a K1b K2b
140,188 265/50R19 K1c K2a K2b
140,188 275/50R19 K1c K2c
Nissan Primera 80-103 225/35R19 K1c K2b T88 A01 A12 A14
P12 80-103 235/35R19 K1c K2b K45 T88 A21 Car Lim
e11*98/14*0183*.. 80-103 245/35R19 K1c K2b K44 K45 K56 S02
Nissan Pulsar 81-140 215/35R19 T85 A12 A14 A21
C13 81-140 225/35R19 A58 Flh V19
e9*2007/46*3086*.. 81-140 245/30R19 A01 K2b K8h R03 S08
Nissan Qashqai 81-120 225/45R19 A12 A14 A21
J11 A57 S07
e11*2007/46*0963*..
Nissan Qashqai, /+2 76-110 225/45R19 A12 A14 A21
J10 76-110 235/45R19 A57 S04
e11*2001/116*0295*. 76-110 245/40R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Nissan X-Trail 84-121 245/40R19 K1b K2c LK6 A01 A12 A14
T30 A21 S04
e1*98/14*0166*..
Nissan X-Trail 104-127 225/45R19 A12 A14 A21
T31 104-127 235/45R19 S04
e1*2001/116*0432*.. 104-127 245/40R19 A01 K42
- incl. MJ 2011 104-127 245/45R19 A01 G01 K42 R64
110, 127 245/45R19 A01 K42 R34
Nissan X-Trail 96-130 225/55R19 A13 A14 A21 A57
T32 96-130 235/50R19 A12 S04
e13*2007/46*1456*.. 96-130 245/50R19 A12
96-130 255/45R19 A12
Renault Espace (V) 96-147 235/50R19 A12 A14 A21
RFC 96-147 235/55R19 A58 L06 S06
e2*2007/46*0470*.. 96-147 245/50R19
96-147 255/50R19 A01 K8f
Renault Fluence 63-103 225/35R19 K2b K8f A01 A12 A14
Z 63-103 225/40R19 K2b K8f A21 Sth S03
§ 22 49707*03
e2*2001/116*0373*..; 63-103 235/35R19 K2b K6g K8k
e2*2007/46*0010*.. 63-103 245/35R19 K2b K6g K8k
- Limousine
Renault Kadjar 2WD 81, 96 225/45R19 A91 A14 A21 A58
RFE 81, 96 235/45R19 A12 F23 S03
e2*2007/46*0475*..
Renault Kadjar 4WD 96 225/45R19 A91 A14 A21 A56
RFE 96 235/45R19 A12 F24 S03
e2*2007/46*0475*..
Renault Koleos 110-127 225/45R19 A12 A14 A21
Y 110-127 235/45R19 S04
e11*2001/116*0261*. 110-127 245/45R19
Renault Laguna 81-173 235/35R19 K1a K1b T87 T91 A01 A12 A14
T 81-173 245/30R19 K1c K2b T89 A21 Car Flh
e2*2001/116*0363*..; 81-173 245/35R19 K1c K2b T89 T93 L06 S05
e2*2007/46*0012*..
Renault Laguna Cou- 125-175 245/30R19 K1c NoD T89 A01 A12 A14
pé 81-110 245/30R19 K1c T89 Y16 A21 Cpe L06
T 81-175 235/35R19 K1a T87 T91 S05
e2*2001/116* 81-177 245/35R19 K1c T89 T93
0363*07-..
Renault Latitude 81,103 225/35R19 T88 A12 A14 A21
T 81-127 235/35R19 A01 K4h T91 Lim S05
e2*2001/116*0363*.. 81-177 225/40R19 T89 T93
81-177 235/40R19 A01 G81 K4h T92 T96
81-177 245/35R19 A01 K4h T89 T93
Renault Megane (III) 78-132 225/35R19 K2b K4i T84 T88 A01 A12 A14
Z 78-132 235/35R19 G01 K2b K4i T87 T91 A21 Cbo S03
e2*2001/116*0373*..; 78-132 245/30R19 K1a K1b K2b K4i K6g K8f T89
- Cabriolet
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Megane (III) 63-162 225/35R19 K6g T84 T88 A01 A12 A14
Z 63-162 235/35R19 G01 K6g T87 T91 A21 Car S03
e2*2001/116*0373*..; 63-162 245/30R19 K1a K1b K2b K6h K8f T89
e2*2007/46*0010*..
- Grandtour
Renault Megane (III) 63-162 225/35R19 K2b K6g T84 T88 A01 A12 A14
Z 63-162 235/35R19 G01 K2b K6g T87 T91 A21 Cpe Flh
e2*2001/116*0373*..; 63-162 245/30R19 K1a K1b K2b K6h K8f T89 S03
e2*2007/46*0010*..
- Fließheck
- Coupé
Renault Megane (IV) 66-97 215/35R19 T85 A12 A14 A21
RFB 66-97 225/35R19 A01 K8c T88 A58 Car Flh
e2*2007/46*0546*.. 66-97 235/35R19 A01 G01 K2b K8c T87 T91 L05 V19 S03
66-97 245/30R19 A01 K1c K2c K8m T89
Renault Megane 151 225/35R19 K8c T88 A01 A12 A14
GT(IV) 151 245/30R19 K1c K2c K8m A21 A58 Car
RFB Flh L04 S03
§ 22 49707*03
e2*2007/46*0546*..
Renault Scenic (III) 63-118 225/40R19 T93 A12 A14 A21
JZ 63-118 235/35R19 T91 A58 A60 S03
e2*2001/116*0379*.., 63-118 245/35R19 A01 K2b K4a T93
e2*2007/46*0011*..
- Scenic / Gr. Scenic
Renault Talisman 81-147 225/40R19 A13 R37 A14 A21 A58
RFD 81-147 225/45R19 A12 R37 Car L05 Lim
e11*2007/46*2969*.. 81-147 235/40R19 A90 R37 S03
81-147 245/40R19 A12
Renault Talisman 81-147 245/40R19 K8g A01 A12 A14
4Control A21 A58 Car
RFD L04 Lim S03
e11*2007/46*2969*..
- mit Allradlenkung
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
§ 22 49707*03
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Schräg-
§ 22 49707*03
hecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
§ 22 49707*03
ten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Rad-
hausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
§ 22 49707*03
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
§ 22 49707*03
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11

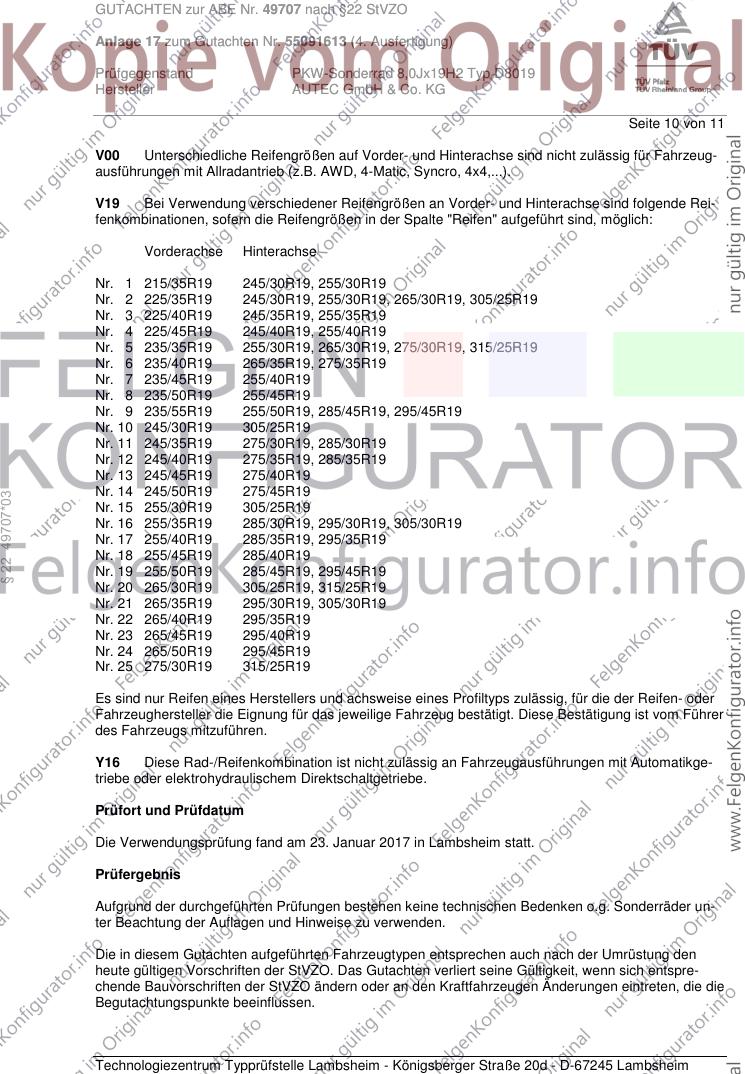

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
§ 22 49707*03
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Januar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55091613 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Januar 2017
Coen 00263812.DOC
§ 22 49707*03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
