Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 47420*07
special wheels for passenger cars 7,5 J x 17 H2
Genehmigungsnummer: 47420*07
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
LU 757

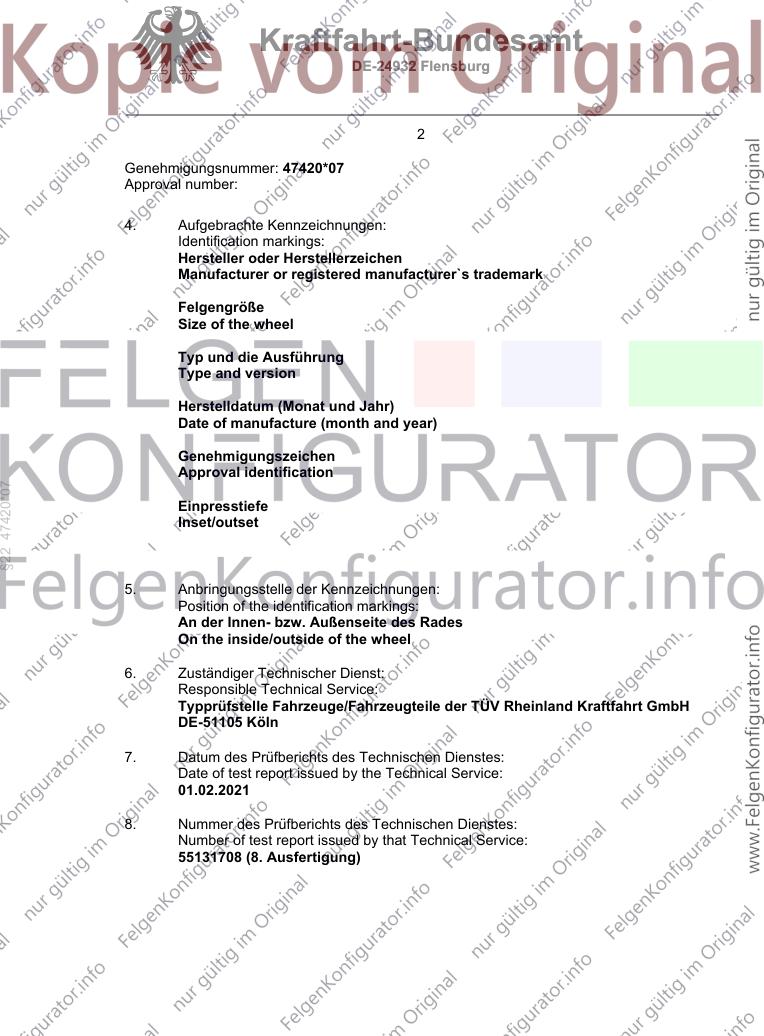

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 47420*07
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 47420*07
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
01.02.2021
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55131708 (8. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg

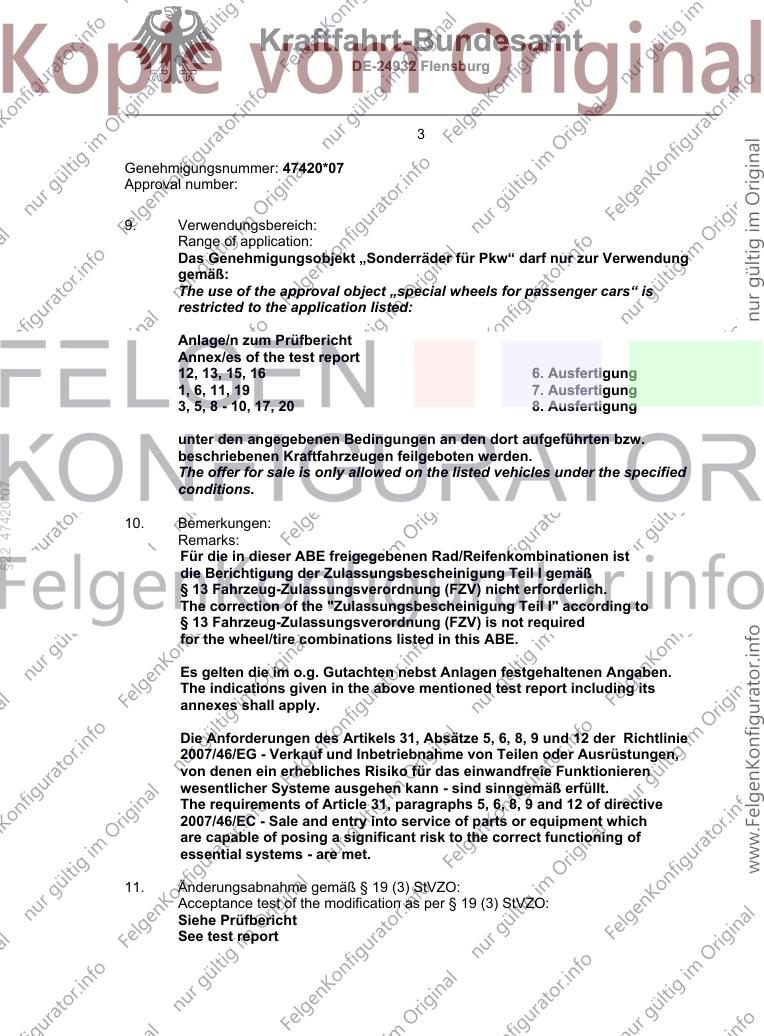

3
Genehmigungsnummer: 47420*07
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
12, 13, 15, 16 6. Ausfertigung
1, 6, 11, 19 7. Ausfertigung
3, 5, 8 - 10, 17, 20 8. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§22 47420*07
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report

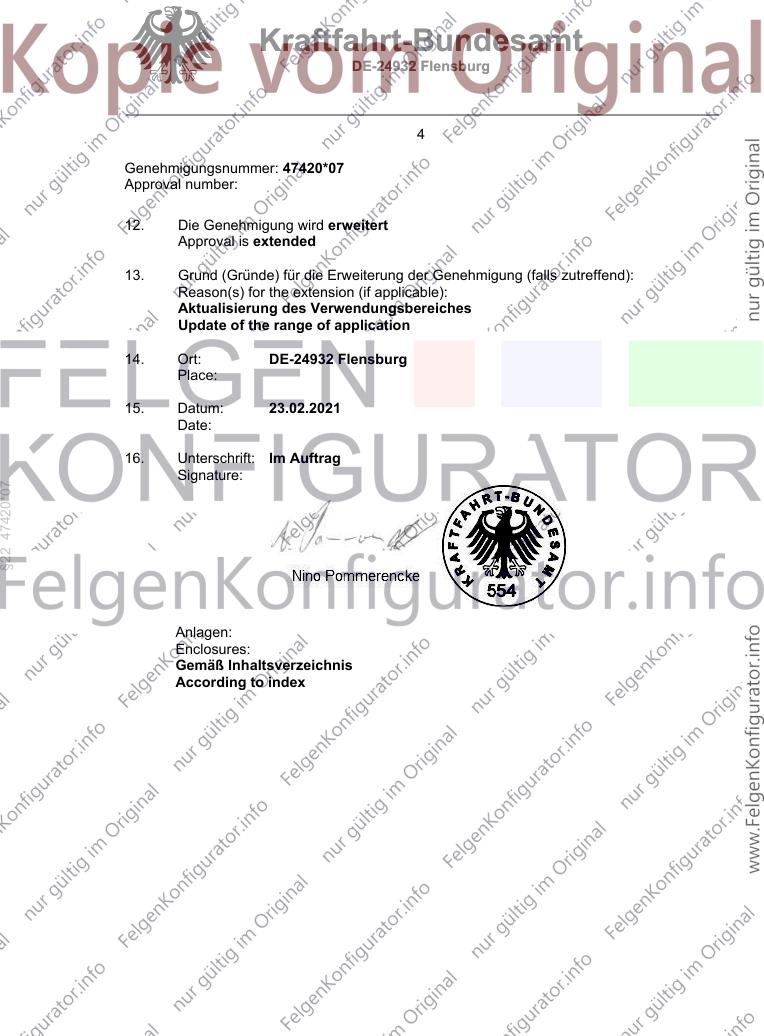

Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 47420*07
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 23.02.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 47420*07
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

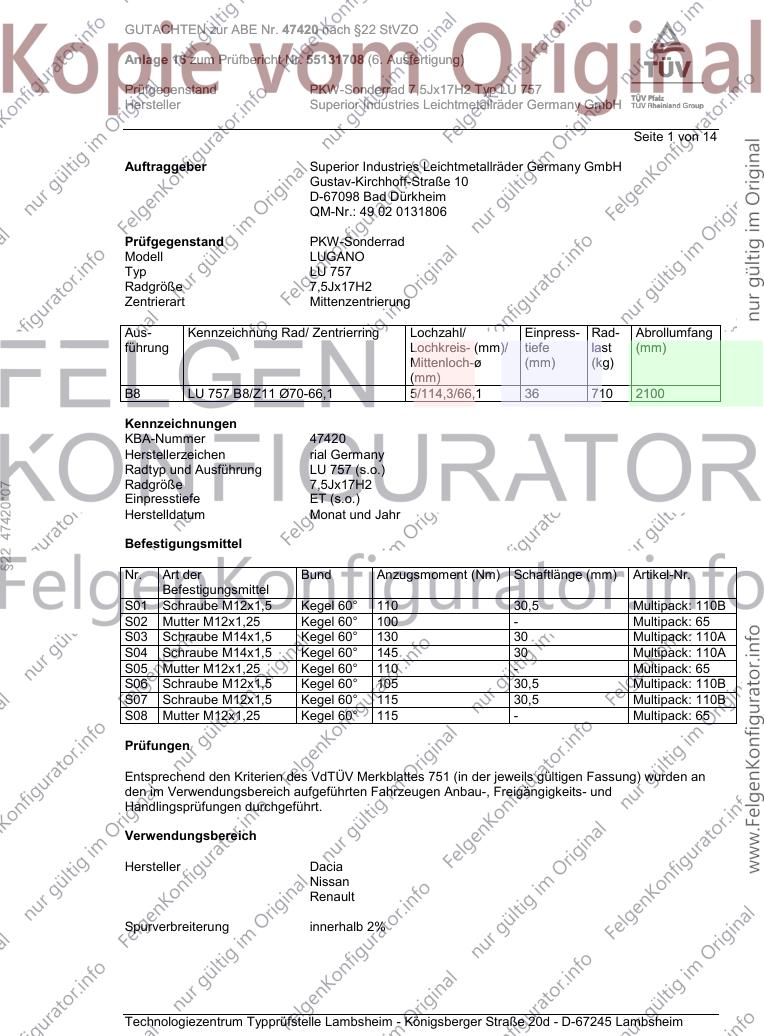

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 14
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell LUGANO
Typ LU 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 LU 757 B8/Z11 Ø70-66,1 5/114,3/66,1 36 710 2100
Kennzeichnungen
KBA-Nummer 47420
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 757 (s.o.)
Radgröße 7,5Jx17H2
§22 47420*07
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack: 110B
S02 Mutter M12x1,25 Kegel 60° 100 - Multipack: 65
S03 Schraube M14x1,5 Kegel 60° 130 30 Multipack: 110A
S04 Schraube M14x1,5 Kegel 60° 145 30 Multipack: 110A
S05 Mutter M12x1,25 Kegel 60° 110 - Multipack: 65
S06 Schraube M12x1,5 Kegel 60° 105 30,5 Multipack: 110B
S07 Schraube M12x1,5 Kegel 60° 115 30,5 Multipack: 110B
S08 Mutter M12x1,25 Kegel 60° 115 - Multipack: 65
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

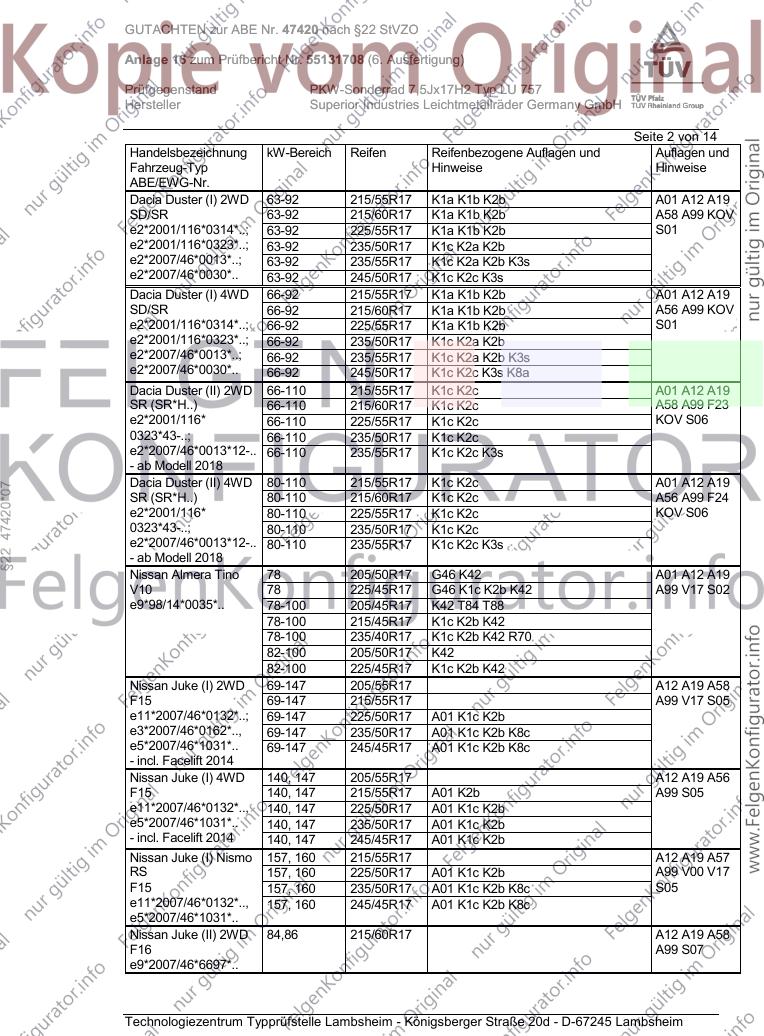

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster (I) 2WD 63-92 215/55R17 K1a K1b K2b A01 A12 A19
SD/SR 63-92 215/60R17 K1a K1b K2b A58 A99 KOV
e2*2001/116*0314*..; 63-92 225/55R17 K1a K1b K2b S01
e2*2001/116*0323*..; 63-92 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 63-92 235/55R17 K1c K2a K2b K3s
e2*2007/46*0030*.. 63-92 245/50R17 K1c K2c K3s
Dacia Duster (I) 4WD 66-92 215/55R17 K1a K1b K2b A01 A12 A19
SD/SR 66-92 215/60R17 K1a K1b K2b A56 A99 KOV
e2*2001/116*0314*..; 66-92 225/55R17 K1a K1b K2b S01
e2*2001/116*0323*..; 66-92 235/50R17 K1c K2a K2b
e2*2007/46*0013*..; 66-92 235/55R17 K1c K2a K2b K3s
e2*2007/46*0030*.. 66-92 245/50R17 K1c K2c K3s K8a
Dacia Duster (II) 2WD 66-110 215/55R17 K1c K2c A01 A12 A19
SR (SR*H..) 66-110 215/60R17 K1c K2c A58 A99 F23
e2*2001/116* 66-110 225/55R17 K1c K2c KOV S06
0323*43-..; 66-110 235/50R17 K1c K2c
e2*2007/46*0013*12-.. 66-110 235/55R17 K1c K2c K3s
- ab Modell 2018
Dacia Duster (II) 4WD 80-110 215/55R17 K1c K2c A01 A12 A19
§22 47420*07
SR (SR*H..) 80-110 215/60R17 K1c K2c A56 A99 F24
e2*2001/116* 80-110 225/55R17 K1c K2c KOV S06
0323*43-..; 80-110 235/50R17 K1c K2c
e2*2007/46*0013*12-.. 80-110 235/55R17 K1c K2c K3s
- ab Modell 2018
Nissan Almera Tino 78 205/50R17 G46 K42 A01 A12 A19
V10 78 225/45R17 G46 K1c K2b K42 A99 V17 S02
e9*98/14*0035*.. 78-100 205/45R17 K42 T84 T88
78-100 215/45R17 K1c K2b K42
78-100 235/40R17 K1c K2b K42 R70
82-100 205/50R17 K42
82-100 225/45R17 K1c K2b K42
Nissan Juke (I) 2WD 69-147 205/55R17 A12 A19 A58
F15 69-147 215/55R17 A99 V17 S05
e11*2007/46*0132*..; 69-147 225/50R17 A01 K1c K2b
e3*2007/46*0162*.., 69-147 235/50R17 A01 K1c K2b K8c
e5*2007/46*1031*.. 69-147 245/45R17 A01 K1c K2b K8c
- incl. Facelift 2014
Nissan Juke (I) 4WD 140, 147 205/55R17 A12 A19 A56
F15 140, 147 215/55R17 A01 K2b A99 S05
e11*2007/46*0132*.., 140, 147 225/50R17 A01 K1c K2b
e5*2007/46*1031*.. 140, 147 235/50R17 A01 K1c K2b
- incl. Facelift 2014 140, 147 245/45R17 A01 K1c K2b
Nissan Juke (I) Nismo 157, 160 215/55R17 A12 A19 A57
RS 157, 160 225/50R17 A01 K1c K2b A99 V00 V17
F15 157, 160 235/50R17 A01 K1c K2b K8c S05
e11*2007/46*0132*.., 157, 160 245/45R17 A01 K1c K2b K8c
e5*2007/46*1031*..
Nissan Juke (II) 2WD 84,86 215/60R17 A12 A19 A58
F16 A99 S07
e9*2007/46*6697*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Leaf (II) 90 205/50R17 A01 A12 K6f A19 A58 A99
ZE1 90 215/45R17 A91 S08
e9*2007/46*6537*.. 90 215/50R17 A01 A12 K1b K4i K6f
- (40, 62 kWh-Batterie) 90 225/45R17 A01 A12 K6f
- max.Leistung: 110,
160kW
Nissan Maxima QX 103-147 215/50R17 K42 K45 K56 A01 A12 A19
A33 103-147 215/55R17 G03 K41 K42 K45 K56 A99 V17 S02
e1*98/14*0136*.. 103-147 225/45R17 K56
103-147 235/45R17 K42 K45 K56
103-147 245/45R17 K42 K56 R03
Nissan Primera 80-103 205/50R17 R37 A12 A19 A99
P12 80-103 215/50R17 A01 K2b Car Lim V17
e11*98/14*0183*.. 80-103 225/45R17 A01 K2b S02
80-103 235/45R17 A01 K1c K2b
80-103 245/45R17 A01 K1c K2b K44 K56
Nissan Pulsar 81-140 205/50R17 A12 A19 A58
C13 81-140 215/45R17 A99 Flh V17
e9*2007/46*3086*.. 81-140 215/50R17 A01 G79 K1c K2b S08
§22 47420*07
81-140 225/45R17
81-140 235/45R17 A01 K1c K2b
Nissan Qashqai 81-120 215/60R17 A90 A19 A57 A99
J11 81-120 225/55R17 A12 S07
e11*2007/46*0963*..;
e5*2007/46*1029*..
Nissan Qashqai, /+2 76-110 215/60R17 A01 K2b A12 A19 A57
J10 76-110 225/55R17 A01 K2b A99 S05
e11*2001/116*0295*. 76-110 235/55R17 A01 K1a K1b K2b K42 K46
76-110 245/50R17 A01 K1c K2c K42 K46
Nissan X-Trail 84-121 215/60R17 A12 A19 A99
T30 84-121 225/55R17 S05
e1*98/14*0166*.. 84-121 235/50R17 A01 K1c K2c
84-121 235/55R17 A01 K1c K2c
84-121 245/50R17 A01 K1c K2c LK6
84-121 255/50R17 A01 K1c K2c LK6
Nissan X-Trail 104-127 215/60R17 R37 A12 A19 A99
T31 104-127 225/55R17 A01 K42 S05
e1*2001/116*0432*.. 104-127 225/60R17 A01 G03 K42
- incl. MJ 2011 104-127 235/55R17 A01 K2b K42
104-127 245/50R17 A01 K1a K1b K2b K42
104-127 245/55R17 A01 G01 K1a K1b K2b K42 R64
110,127 245/55R17 A01 K1a K1b K2b K42 R34
Nissan X-Trail 96-130 225/65R17 A13 A19 A57 A99
T32 96-130 235/60R17 A33 S05
e13*2007/46*1456*.. 96-130 235/65R17 A12
96-130 255/55R17 A01 A12 K1c K2c K4i K6a K6v
96-130 255/60R17 A01 A12 K1c K2c K4i K6a K6v
Renault Captur (II) 67-113 215/60R17 A12 A19 A58
RJB A99 F23 NoP
e2*2007/46*0684*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO

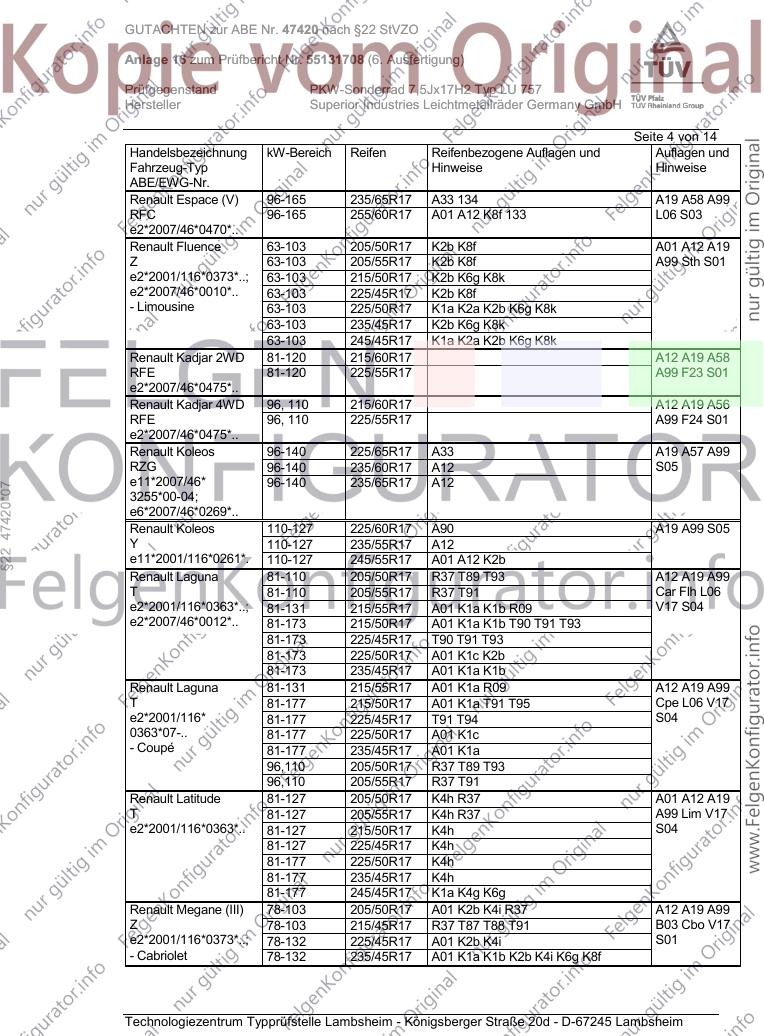

Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Espace (V) 96-165 235/65R17 A33 134 A19 A58 A99
RFC 96-165 255/60R17 A01 A12 K8f 133 L06 S03
e2*2007/46*0470*..
Renault Fluence 63-103 205/50R17 K2b K8f A01 A12 A19
Z 63-103 205/55R17 K2b K8f A99 Sth S01
e2*2001/116*0373*..; 63-103 215/50R17 K2b K6g K8k
e2*2007/46*0010*.. 63-103 225/45R17 K2b K8f
- Limousine 63-103 225/50R17 K1a K2a K2b K6g K8k
63-103 235/45R17 K2b K6g K8k
63-103 245/45R17 K1a K2a K2b K6g K8k
Renault Kadjar 2WD 81-120 215/60R17 A12 A19 A58
RFE 81-120 225/55R17 A99 F23 S01
e2*2007/46*0475*..
Renault Kadjar 4WD 96, 110 215/60R17 A12 A19 A56
RFE 96, 110 225/55R17 A99 F24 S01
e2*2007/46*0475*..
Renault Koleos 96-140 225/65R17 A33 A19 A57 A99
RZG 96-140 235/60R17 A12 S05
e11*2007/46* 96-140 235/65R17 A12
§22 47420*07
3255*00-04;
e6*2007/46*0269*..
Renault Koleos 110-127 225/60R17 A90 A19 A99 S05
Y 110-127 235/55R17 A12
e11*2001/116*0261*. 110-127 245/55R17 A01 A12 K2b
Renault Laguna 81-110 205/50R17 R37 T89 T93 A12 A19 A99
T 81-110 205/55R17 R37 T91 Car Flh L06
e2*2001/116*0363*..; 81-131 215/55R17 A01 K1a K1b R09 V17 S04
e2*2007/46*0012*.. 81-173 215/50R17 A01 K1a K1b T90 T91 T93
81-173 225/45R17 T90 T91 T93
81-173 225/50R17 A01 K1c K2b
81-173 235/45R17 A01 K1a K1b
Renault Laguna 81-131 215/55R17 A01 K1a R09 A12 A19 A99
T 81-177 215/50R17 A01 K1a T91 T95 Cpe L06 V17
e2*2001/116* 81-177 225/45R17 T91 T94 S04
0363*07-.. 81-177 225/50R17 A01 K1c
- Coupé 81-177 235/45R17 A01 K1a
96,110 205/50R17 R37 T89 T93
96,110 205/55R17 R37 T91
Renault Latitude 81-127 205/50R17 K4h R37 A01 A12 A19
T 81-127 205/55R17 K4h R37 A99 Lim V17
e2*2001/116*0363*.. 81-127 215/50R17 K4h S04
81-127 225/45R17 K4h
81-177 225/50R17 K4h
81-177 235/45R17 K4h
81-177 245/45R17 K1a K4g K6g
Renault Megane (III) 78-103 205/50R17 A01 K2b K4i R37 A12 A19 A99
Z 78-103 215/45R17 R37 T87 T88 T91 B03 Cbo V17
e2*2001/116*0373*..; 78-132 225/45R17 A01 K2b K4i S01
- Cabriolet 78-132 235/45R17 A01 K1a K1b K2b K4i K6g K8f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

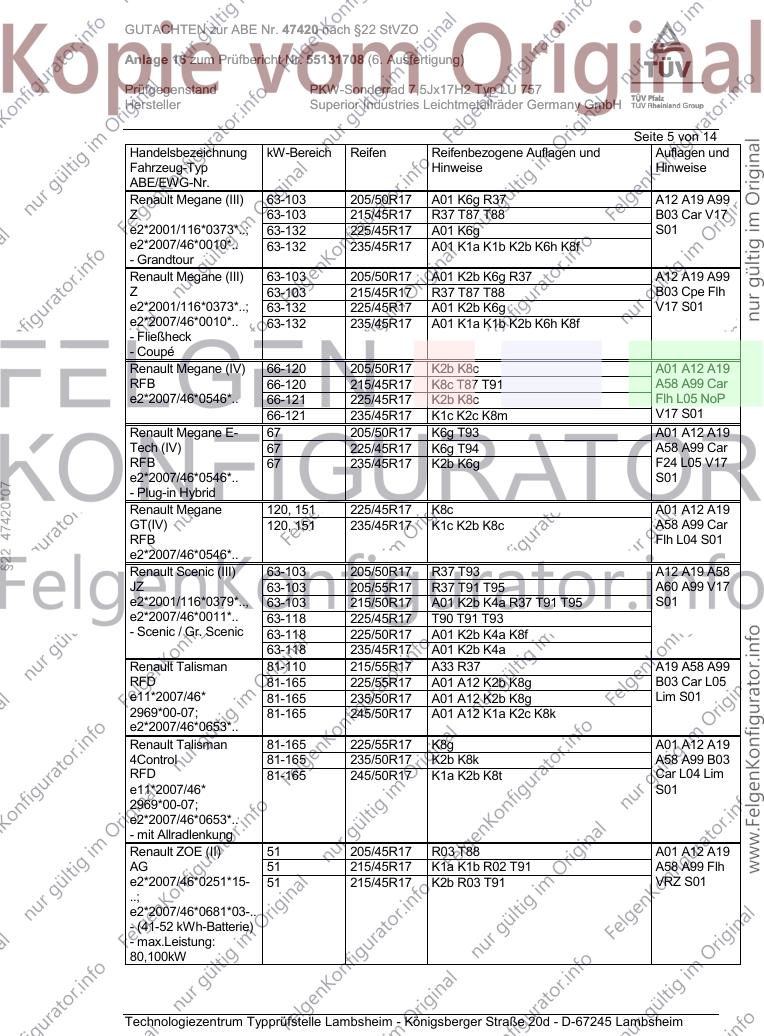

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane (III) 63-103 205/50R17 A01 K6g R37 A12 A19 A99
Z 63-103 215/45R17 R37 T87 T88 B03 Car V17
e2*2001/116*0373*..; 63-132 225/45R17 A01 K6g S01
e2*2007/46*0010*.. 63-132 235/45R17 A01 K1a K1b K2b K6h K8f
- Grandtour
Renault Megane (III) 63-103 205/50R17 A01 K2b K6g R37 A12 A19 A99
Z 63-103 215/45R17 R37 T87 T88 B03 Cpe Flh
e2*2001/116*0373*..; 63-132 225/45R17 A01 K2b K6g V17 S01
e2*2007/46*0010*.. 63-132 235/45R17 A01 K1a K1b K2b K6h K8f
- Fließheck
- Coupé
Renault Megane (IV) 66-120 205/50R17 K2b K8c A01 A12 A19
RFB 66-120 215/45R17 K8c T87 T91 A58 A99 Car
e2*2007/46*0546*.. 66-121 225/45R17 K2b K8c Flh L05 NoP
66-121 235/45R17 K1c K2c K8m V17 S01
Renault Megane E- 67 205/50R17 K6g T93 A01 A12 A19
Tech (IV) 67 225/45R17 K6g T94 A58 A99 Car
RFB 67 235/45R17 K2b K6g F24 L05 V17
e2*2007/46*0546*.. S01
§22 47420*07
- Plug-in Hybrid
Renault Megane 120, 151 225/45R17 K8c A01 A12 A19
GT(IV) 120, 151 235/45R17 K1c K2b K8c A58 A99 Car
RFB Flh L04 S01
e2*2007/46*0546*..
Renault Scenic (III) 63-103 205/50R17 R37 T93 A12 A19 A58
JZ 63-103 205/55R17 R37 T91 T95 A60 A99 V17
e2*2001/116*0379*.., 63-103 215/50R17 A01 K2b K4a R37 T91 T95 S01
e2*2007/46*0011*.. 63-118 225/45R17 T90 T91 T93
- Scenic / Gr. Scenic 63-118 225/50R17 A01 K2b K4a K8f
63-118 235/45R17 A01 K2b K4a
Renault Talisman 81-110 215/55R17 A33 R37 A19 A58 A99
RFD 81-165 225/55R17 A01 A12 K2b K8g B03 Car L05
e11*2007/46* 81-165 235/50R17 A01 A12 K2b K8g Lim S01
2969*00-07; 81-165 245/50R17 A01 A12 K1a K2c K8k
e2*2007/46*0653*..
Renault Talisman 81-165 225/55R17 K8g A01 A12 A19
4Control 81-165 235/50R17 K2b K8k A58 A99 B03
RFD 81-165 245/50R17 K1a K2b K8t Car L04 Lim
e11*2007/46* S01
2969*00-07;
e2*2007/46*0653*..
- mit Allradlenkung
Renault ZOE (II) 51 205/45R17 R03 T88 A01 A12 A19
AG 51 215/45R17 K1a K1b R02 T91 A58 A99 Flh
e2*2007/46*0251*15- 51 215/45R17 K2b R03 T91 VRZ S01
..;
e2*2007/46*0681*03-..
- (41-52 kWh-Batterie)
- max.Leistung:
80,100kW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO

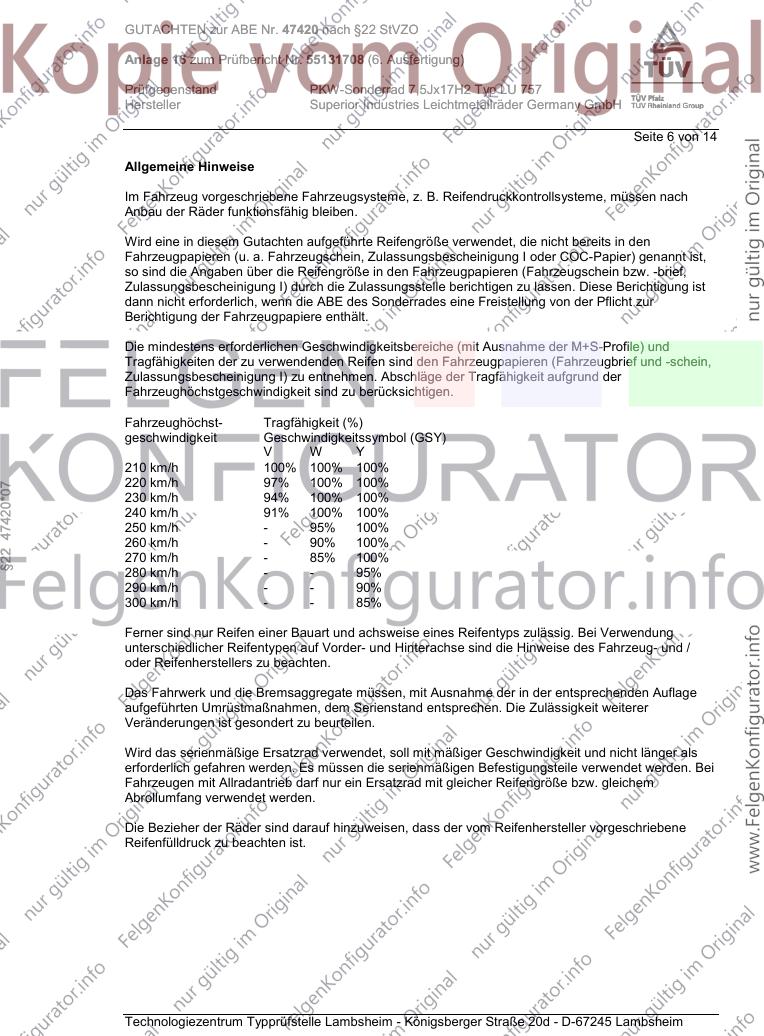

Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 14
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 47420*07
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

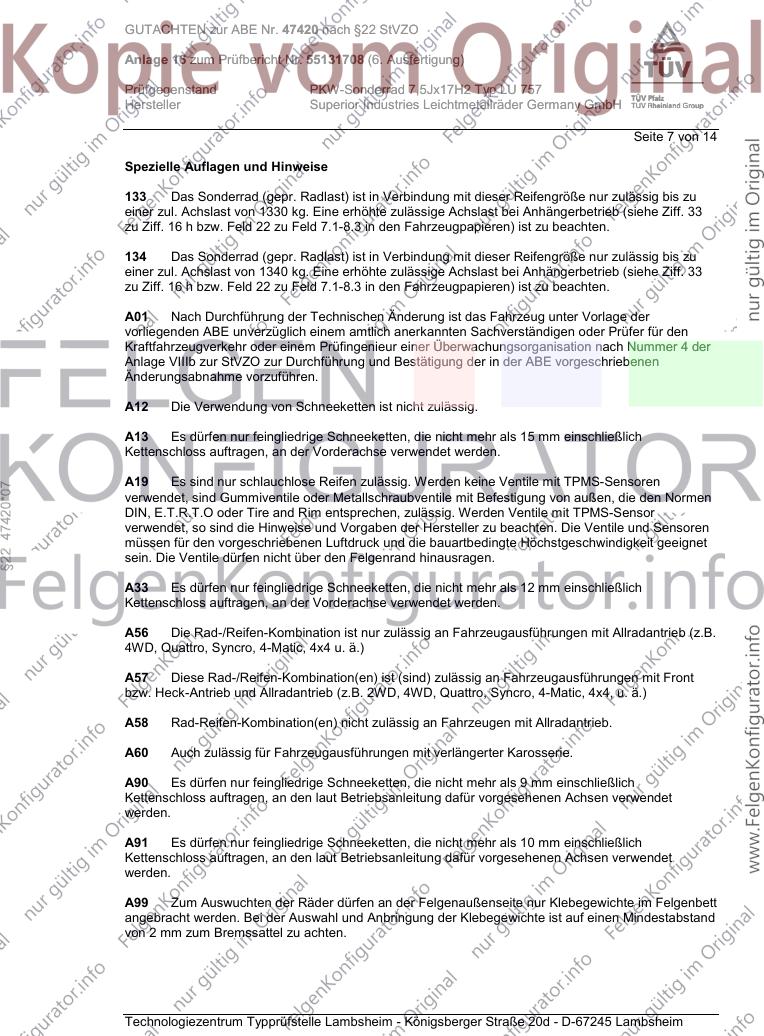

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 14
Spezielle Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
§22 47420*07
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

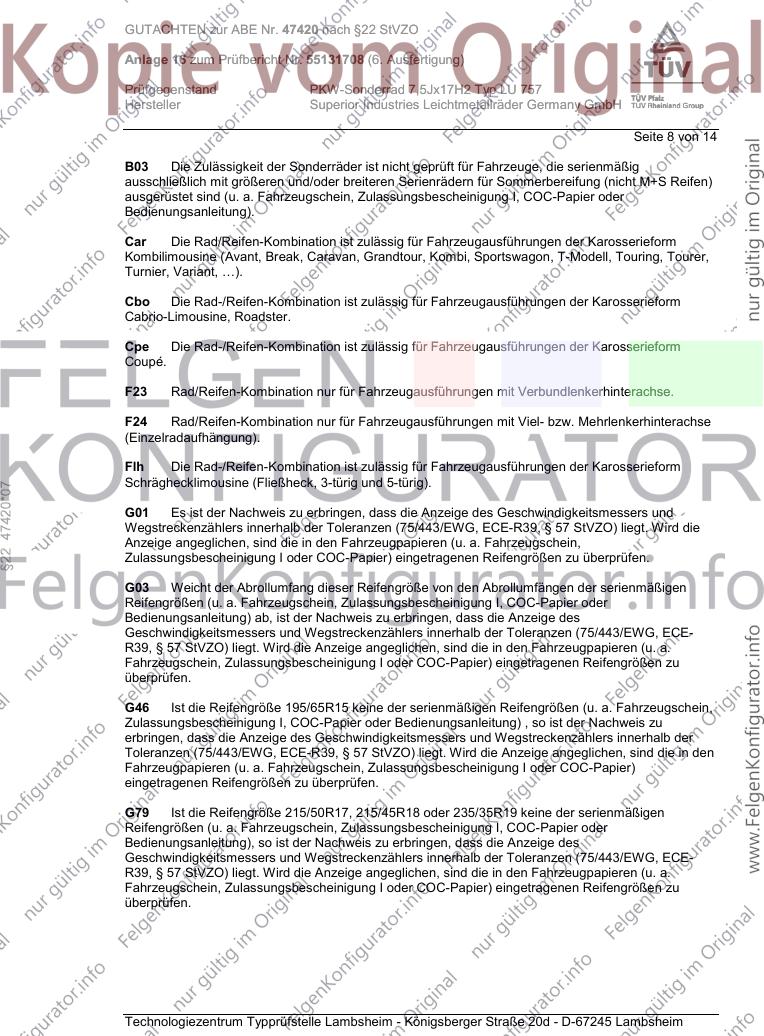

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 14
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§22 47420*07
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 14
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§22 47420*07
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 14
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
§22 47420*07
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 14
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§22 47420*07
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 14
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§22 47420*07
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 14
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R17 235/40R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 205/55R17 225/50R17
Nr. 4 215/45R17 235/40R17, 245/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 215/55R17 235/50R17
Nr. 7 225/45R17 245/40R17, 255/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
§22 47420*07
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VRZ Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/45R17 205/45R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55131708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 14
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Januar 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 47420*07
Lambsheim, 27. Januar 2021
Blauth 00359204.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 24.05.2019
3ÁHJHKLQZHLVH
für RIAL Leichtmetallfelgen
'DPLW6LHODQJH)UHXGHDQ,KUHQ5,$//HLFKWPHWDOOIHOJHQKDEHQEHDFKWHQ6LHELWWHGLHIROJHQGHQ3ÁHJHKLQ-
ZHLVH(LQÁVVHZLH%UHPVVWDXE6FKPXW])HXFKWLJNHLW6DO]XQG6WHLQHODVVHQVLFKQLFKWYHUPHLGHQDEHULKUH
$XVZLUNXQJDXIGLH)HOJHQOlVVWVLFKGXUFKVRUJIlOWLJH3ÁHJHEHVHLWLJHQRGHUPLQLPLHUHQ
5(,1,*81*6,17(59$//(
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
5(,1,*81*60,77(/
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
5(,1,*81*67,336
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
'LH1LFKWEHDFKWXQJGLHVHU3ÁHJHKLQZHLVHIKUWQLFKW]XPJHQHUHOOHQ9HUOXVWGHU*DUDQWLHDQVSUFKHNDQQ
DEHU]X%HVFKlGLJXQJHQGHU/HLFKWPHWDOOIHOJHQIKUHQGLHQDFKGHQYRUVWHKHQGHQ*DUDQWLHEHGLQJXQJHQ
QLFKWXQWHUGLH*DUDQWLHIDOOHQ
*$5$17,($86)$//%(,'(562*(1$117(1Å237,6&+(15$'$8)%(5(,781*´
EinigeWerkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum (UO|VFKHQGHU*DUDQWLH! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com
Bad Dürkheim, Germany, May 24, 2019
&DUHLQVWUXFWLRQV
for RIAL alloy wheels
7RHQVXUH\RXU5,$/DOOR\ZKHHOVEULQJ\RXODVWLQJHQMR\PHQWSOHDVHREVHUYHWKHIROORZLQJLQVWUXFWLRQV:KLOH
EUDNHGXVWGLUWPRLVWXUHVDOWVWRQHVDQGRWKHUKD]DUGVDUHXQDYRLGDEOHLWLVSRVVLEOHWRSUHYHQWRUDWOHDVW
PLQLPL]HDQ\GDPDJHWKURXJKDSSURSULDWHZKHHOFDUH
5(*8/$5&/($1,1*
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we recommend regular clea-
ning, at intervals of no more than two weeks. Thoroughly clean both the outside and the inside of the wheel to remove all dirt. In winter,
WKHZKHHOVVKRXOGEHFOHDQHGRQFHDZHHN0LQRUGDPDJH FKLSSLQJ WRWKHSDLQWÀQLVKVKRXOGEHUHSDLUHGXVLQJFOHDUFRDW YDUQLVK WR
SUHYHQWFRUURVLRQRIWKHXQGHUO\LQJVXUURXQGLQJPDWHULDO ÀOLIRUPFRUURVLRQ
&/($1,1*$*(176
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel cleaner, please strictly ob-
serve the manufacturer’s instructions, especially regarding application time. Do not use cleaners that contain acids, alkalis or alcohols,
DVWKHVHFDQQHJDWLYHO\LPSDFWWKHSDLQWÀQLVKDQGSRVVLEO\HYHQWKHFDU·VEUDNLQJV\VWHP
$'9,&(21&/($1,1*
• When being cleaned, the wheels should be cold to prevent the cleaner from drying out
• Use clean and soft sponges and brushes only
• Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
• If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum recommended
exposure/application time
• Once cleaning is complete, rinse off the cleaner thoroughly
• Thorough cleaning should always include the inner-facing surfaces of the wheel
5HSDLUGDPDJHWRWKHSDLQWÀQLVKLPPHGLDWHO\WRSUHYHQWR[LGDWLRQ
• Standard wheel sealant can be employed for added protection, but again be sure to comply with the manufacturer’s instructions
• Please avoid using car washes that feature rigid or hard brushes
)DLOXUHWRIROORZWKHVHLQVWUXFWLRQVGRHVQRWJHQHUDOO\QXOOLI\WKHSURGXFWZDUUDQW\LQLWVHQWLUHW\EXWFDQOHDG
WRGDPDJHWRWKHDOOR\ZKHHOVWKDWLQDFFRUGDQFHZLWKWKHDSSOLFDEOHWHUPVDQGFRQGLWLRQVDUHQRWFRYHUHGE\
WKHZDUUDQW\
,19$/,'$7,212):$55$17<,17+((9(172)5()85%,6+0(17
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage to the wheel. These
services have a serious impact on the wheel’s attributes and strength, for example entailing machining or heat treatment. As a result, the
use of these or similar servicesLQYDOLGDWHVWKHSURGXFWZDUUDQW\. For safety reasons, we strongly advise against the use of such
services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com
