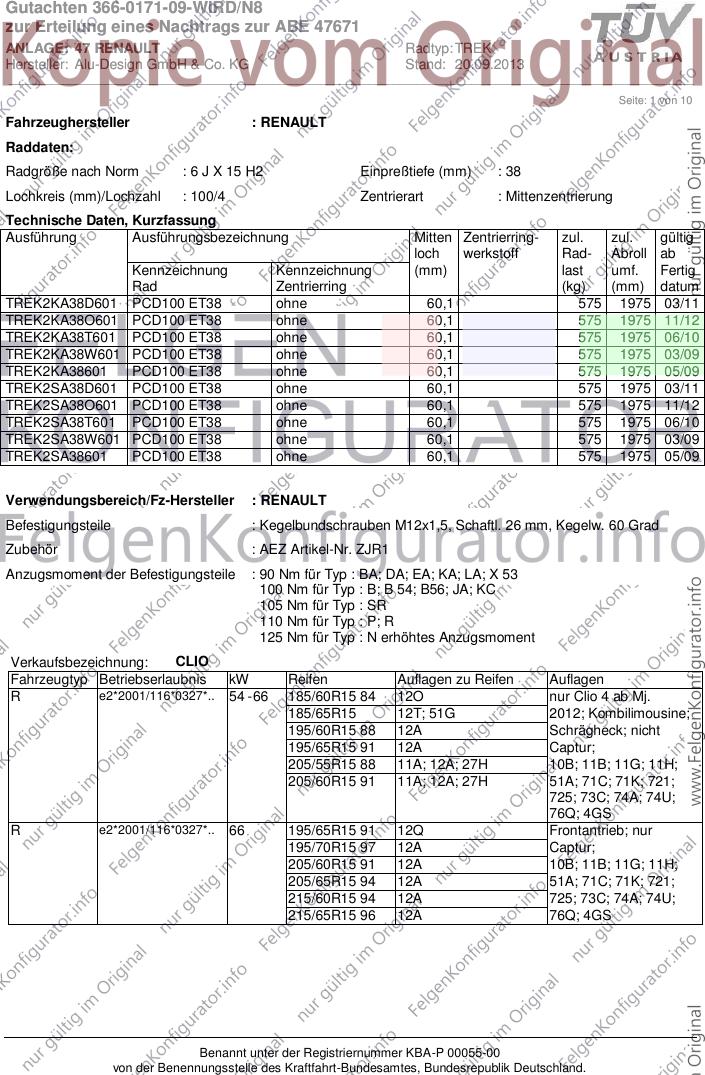

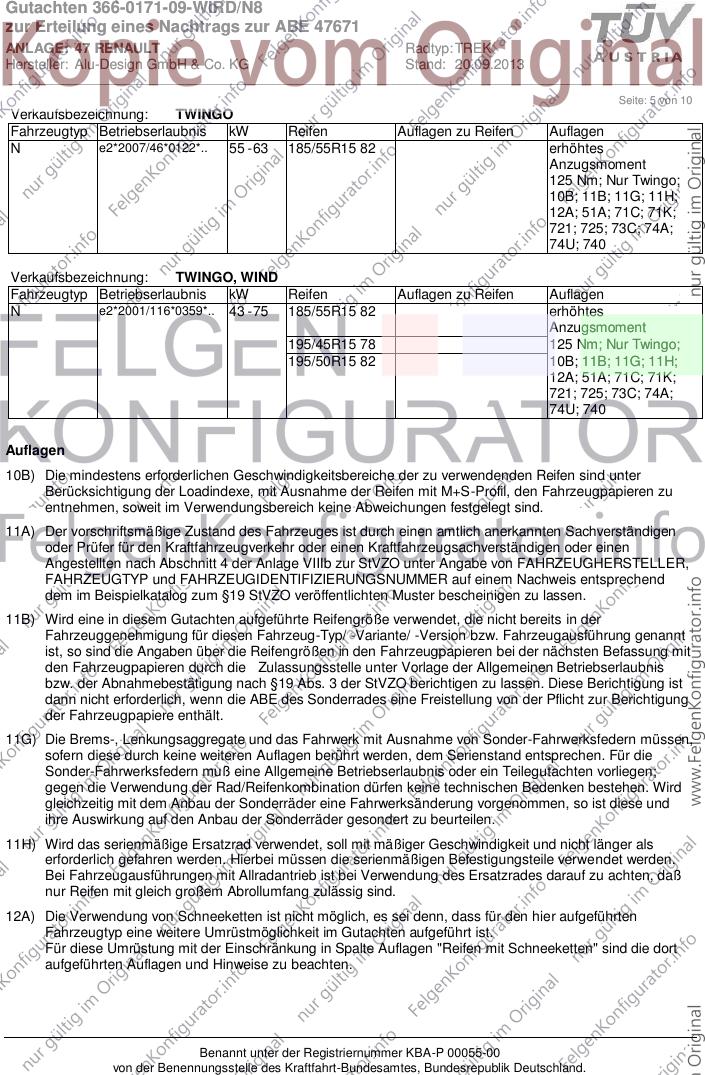

Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 1 von 10
Fahrzeughersteller : RENAULT
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK2KA38D601 PCD100 ET38 ohne 60,1 575 1975 03/11
TREK2KA38O601 PCD100 ET38 ohne 60,1 575 1975 11/12
TREK2KA38T601 PCD100 ET38 ohne 60,1 575 1975 06/10
TREK2KA38W601 PCD100 ET38 ohne 60,1 575 1975 03/09
TREK2KA38601 PCD100 ET38 ohne 60,1 575 1975 05/09
TREK2SA38D601 PCD100 ET38 ohne 60,1 575 1975 03/11
TREK2SA38O601 PCD100 ET38 ohne 60,1 575 1975 11/12
TREK2SA38T601 PCD100 ET38 ohne 60,1 575 1975 06/10
TREK2SA38W601 PCD100 ET38 ohne 60,1 575 1975 03/09
TREK2SA38601 PCD100 ET38 ohne 60,1 575 1975 05/09
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJR1
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : BA; DA; EA; KA; LA; X 53
100 Nm für Typ : B; B 54; B56; JA; KC
105 Nm für Typ : SR
110 Nm für Typ : P; R
125 Nm für Typ : N erhöhtes Anzugsmoment
Verkaufsbezeichnung: CLIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 54 - 66 185/60R15 84 12O nur Clio 4 ab Mj.
185/65R15 12T; 51G 2012; Kombilimousine;
195/60R15 88 12A Schrägheck; nicht
195/65R15 91 12A Captur;
205/55R15 88 11A; 12A; 27H 10B; 11B; 11G; 11H;
205/60R15 91 11A; 12A; 27H 51A; 71C; 71K; 721;
725; 73C; 74A; 74U;
76Q; 4GS
R e2*2001/116*0327*.. 66 195/65R15 91 12Q Frontantrieb; nur
195/70R15 97 12A Captur;
205/60R15 91 12A 10B; 11B; 11G; 11H;
205/65R15 94 12A 51A; 71C; 71K; 721;
215/60R15 94 12A 725; 73C; 74A; 74U;
215/65R15 96 12A 76Q; 4GS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 2 von 10
Verkaufsbezeichnung: CLIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 48 - 82 175/65R15 84 Nur Kombi (Grandtour);
185/55R15 82 nicht Modell ab
185/60R15 84 Nov.2012;
195/55R15 85 11A; 24J; 24M Frontantrieb;
205/50R15 86 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J; 24M 12A; 51A; 71C; 71K;
55 - 58 165/65R15 51G 721; 725; 73C; 74A;
55 - 82 175/60R15 81 5DV 74U; 76Q; 4GS
R e2*2001/116*0327*.. 48 - 58 165/65R15 81 5DV; 51J Nicht Kombi
175/60R15 81 5DV; 51J (Grandtour); nicht
175/65R15 84 51J Modell ab Nov.2012;
48 - 82 185/55R15 82 10B; 11B; 11G; 11H;
185/60R15 84 12A; 51A; 71C; 71K;
195/55R15 85 721; 725; 73C; 74A;
205/50R15 86 11A; 24J; 24M 74U; 76Q; 4GS
48 - 102 205/55R15 88 11A; 24J; 24M
100 - 102 185/65R15 51G
101 - 102 195/60R15 88
Verkaufsbezeichnung: LOGAN,SANDERO, DUSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SR e2*2001/116*0323*.., 50 - 77 185/60R15 88 Logan MCV (Kombi) bis
e2*2007/46*0013*.. 185/65R15 88 Mj.2013; Frontantrieb;
195/60R15 88 11A; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24M 12A; 51A; 71C; 71K;
225/50R15 91 11A; 24D 721; 725; 73C; 74A;
74U
SR e2*2001/116*0323*.. 50 - 64 175/65R15 84 5EA; 51J Logan (Stufenheck)
50 - 77 185/60R15 84 5EA bis Mj 2012;
185/65R15 88 Frontantrieb;
195/60R15 88 10B; 11B; 11G; 11H;
205/55R15 88 12A; 51A; 71C; 71K;
225/50R15 91 11A; 24M 721; 725; 73C; 74A;
74U
SR e2*2001/116*0323*.., 50 - 65 175/65R15 84 51J Sandero bis Mj 2012;
e2*2007/46*0013*.. 185/60R15 84 Frontantrieb;
50 - 77 185/65R15 88 10B; 11B; 11G; 11H;
195/60R15 88 12A; 51A; 71C; 71K;
205/55R15 88 11A; 24J; 24M 721; 725; 73C; 74A;
205/60R15 91 11A; 24J; 24M 74U
225/50R15 91 11A; 24C; 24D; 57I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 3 von 10
Verkaufsbezeichnung: MODUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e2*2001/116*0319*.. 48 - 58 165/65R15 51G Modus (kurzer
175/65R15 51G Radstand); Grand
48 - 82 185/60R15 84 Modus (langer
195/55R15 85 Radstand);
195/60R15 88 11A; 54A 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74U; 76Q; 4GS
P e2*2001/116*0319*.. 48 - 58 165/65R15 12N; 51G Reifen mit
175/65R15 12N; 51G Schneeketten; Modus
48 - 82 185/60R15 12N; 51G (kurzer Radstand);
Grand Modus (langer
Radstand);
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74U;
76Q; 4GS
Verkaufsbezeichnung: RENAULT CLIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*93/81*0126*.., 40 - 79 195/45R15-78 nicht Dieselmotor; 11A; 10B; 11B; 11G; 11H;
e2*98/14*0126*.. 22D; 367; 5CK 12A; 51A; 71C; 71K;
43 - 79 185/55R15 51G 721; 725; 73C; 74A;
74U
B e2*98/14*0126*.. 120 - 124 185/55R15 51G; 52J 10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74U;
76Q; 76Z
Verkaufsbezeichnung: RENAULT KANGOO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KC e2*98/14*0164*.. 59 - 70 185/65R15 11A; 24M; 51G Allradantrieb;
195/60R15 88 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74U
Verkaufsbezeichnung: RENAULT LAGUNA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B56 G638 61 - 83 195/60R15-88 11A; 22B; 24J 10B; 11B; 11G; 11H;
205/50R15-86 11A; 22B; 24J 12A; 51A; 71C; 71K;
205/55R15-87 11A; 22B; 24J 721; 725; 73C; 74A;
225/50R15-90 11A; 21B; 22B; 22F; 74U
24C; 24M; 57I
Verkaufsbezeichnung: RENAULT MEGANE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA e2*93/81*0010*.., 47 - 84 185/55R15-81 5DV Frontantrieb;
e2*98/14*0010*.. 10B; 11B; 11G; 11H;
DA e2*93/81*0009*.., 12A; 51A; 71C; 71K;
e2*98/14*0009*.. 721; 725; 73C; 74A;
74U; RE8; 4PL; 4RP
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 4 von 10
Verkaufsbezeichnung: RENAULT MEGANE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA e2*98/14*0010*.. 59 - 85 185/60R15 11A; 22D; 22L; 24J; 10B; 11B; 11G; 11H;
KA e2*98/14*0192*.. 51G 12A; 51A; 71C; 71K;
LA e2*98/14*0072*.. 721; 725; 73C; 74A;
74U; RE7; 4FV
DA e2*98/14*0009*.. 70 - 84 185/60R15 11A; 22D; 24J; 51G 10B; 11B; 11G; 11H;
EA e2*98/14*0103*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74U; RE7; 4FV
KA e2*98/14*0192*.. 47 - 70 195/55R15-84 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74U; RE8; 4FV
LA e2*93/81*0072*.., 47 - 84 185/55R15-81 5DV Frontantrieb;
e2*98/14*0072*.. 195/50R15-82 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74U; RE8; 4RA; 4RB
Verkaufsbezeichnung: RENAULT MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA e2*93/81*0068*.., 47 - 84 185/65R15-88 RE2 nur bis
e2*98/14*0068*.. 47 - 103 195/60R15-88 RE2; 11A; 22B; 24J; e2*98/14*0068*11;
24M; 367 Frontantrieb;
205/55R15-87 11A; 22B; 24D; 24J; 10B; 11B; 11G; 11H;
367 12A; 51A; 71C; 71K;
55 - 66 185/60R15-84 RE1; 5EA 721; 725; 73C; 74A;
195/55R15-84 RE1; 11A; 24M; 5EA 74U; 76Q; 4PA; 4PY
205/50R15-86 RE1; 11A; 22B; 24D;
24J; 367
Verkaufsbezeichnung: RENAULT SAFRANE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B 54 G199 65 - 101 195/60R15 51G 10B; 11B; 11G; 11H;
205/60R15-90 11A; 22B 12A; 51A; 71C; 71K;
83 - 101 195/65R15 51G 721; 725; 73C; 74A;
74U; 76T
Verkaufsbezeichnung: RENAULT 19
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X 53 G073 43 - 81 185/55R15-81 51J 10B; 11B; 11G; 11H;
195/50R15-81 12A; 51A; 71C; 71K;
99 195/50R15 51G 721; 725; 73C; 74A;
74U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 5 von 10
Verkaufsbezeichnung: TWINGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0122*.. 55 - 63 185/55R15 82 erhöhtes
Anzugsmoment
125 Nm; Nur Twingo;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74U; 740
Verkaufsbezeichnung: TWINGO, WIND
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2001/116*0359*.. 43 - 75 185/55R15 82 erhöhtes
Anzugsmoment
195/45R15 78 125 Nm; Nur Twingo;
195/50R15 82 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74U; 740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________

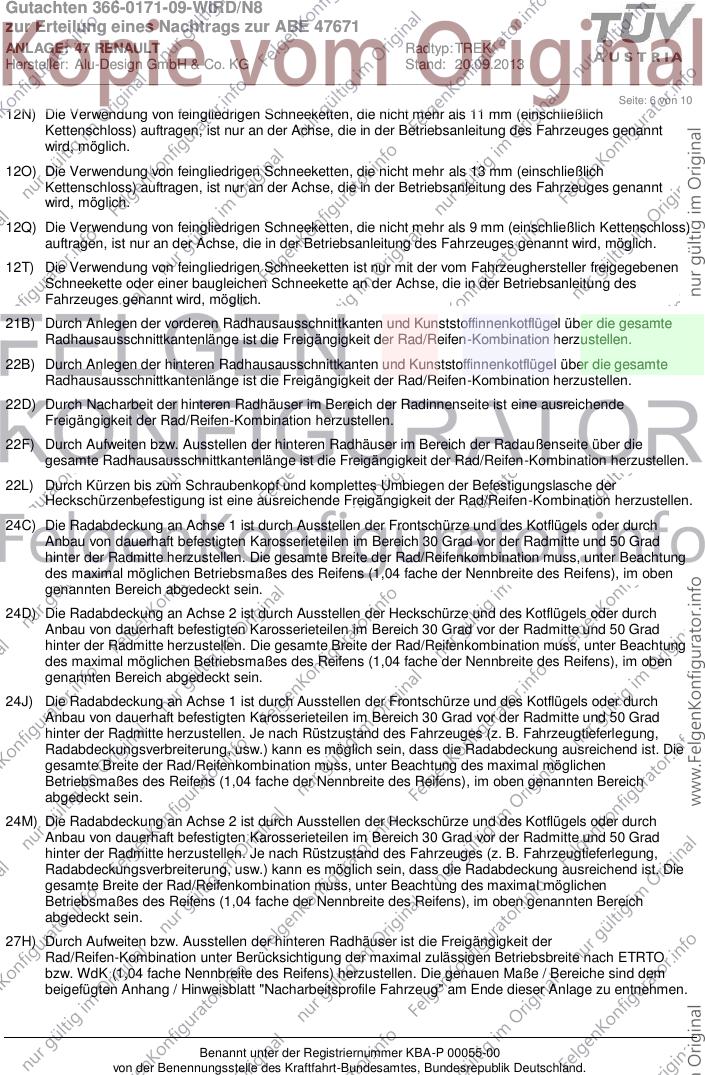

Seite: 6 von 10
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 7 von 10
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4FV) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7701476662 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4GS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 77 01 478 868 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4PA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7701476662 ( nur e2*93/81*0068*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4PL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7701476662 ( nur e2*98/14*0009*..,e2*98/14*0010*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4PY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7701476662 ( nur e2*98/14*0068*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4RA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7701476662 ( nur e2*93/81*0072*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4RB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7701476662 ( nur e2*98/14*0072*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4RP) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7701476662 ( nur e2*93/81*0009*..,e2*93/81*0010*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
57I) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R15
Hinterachse: 225/50R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 8 von 10
5CK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 850kg.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74U) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile wie Zentrierstifte,
Befestigungsschrauben, Sicherungsringe, müssen entfernt werden oder durch geeignete Teile ersetzt
werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
RE1) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn die Reifengröße 175/70R14 auf
dem Rad 5 1/2 J x 14 ET36 serienmäßig verwendet wird.
RE2) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn die Reifengröße 185/70R14 auf
dem Rad 6 J x 14 ET43 bzw. 185/65R15 bzw. 195/60R15 serienmäßig verwendet wird.
RE7) Die Verwendung dieser Rad/Reifen-Kombinationen sind nur zulässig an Fahrzeugausführungen, die
serienmäßig mit der Reifengröße 185/60R15 bzw. 185/55R15 auf der Radgröße 6 J x 15 ET43 / ET44
bzw. mit der Reifengröße 195/50R16 auf der Radgröße 6½ J x 16 ET44 ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 9 von 10
RE8) Die Verwendung dieser Rad/Reifen-Kombinationen sind nicht zulässig an Fahrzeugausführungen, die
serienmäßig mit der Reifengröße 185/60R15 auf der Radgröße 6 J x 15 ET43 / ET44 bzw. mit der
Reifengröße 195/50R16 auf der Radgröße 6½ x 16 ET44 ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 47 RENAULT Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 20.09.2013
__________________________________________________________________________________________________________________
Seite: 10 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: R
Genehm.Nr.: e2*2001/116*0327*..
Handelsbez.: CLIO
Variante(n): nur Clio 4 Mj.2012, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 360 VA
26P x = 280 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 360 8 VA
26J x = 350 y = 360 20 VA
27F x = 300 y = 340 25 HA
27H x = 300 y = 340 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
