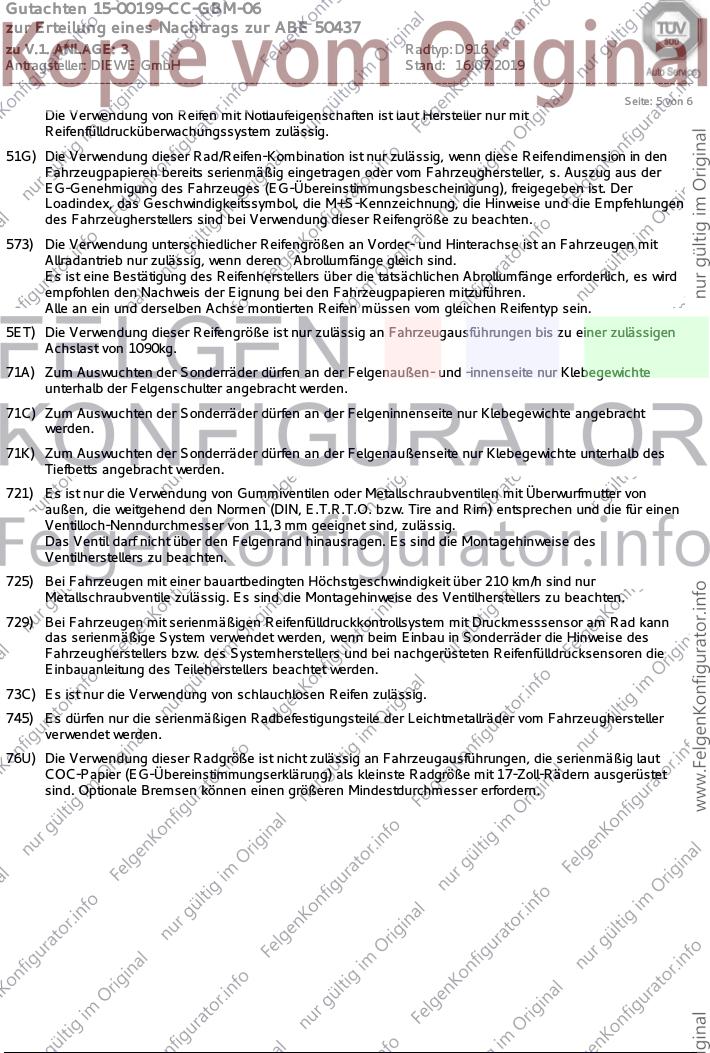

Gutachten 15-00199-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 3 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 16.07.2019
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : GM DAEWOO (ROK), GM KOREA (ROK), OPEL, OPEL /
VAUXHALL
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 105/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
105556638 PCD 5x105 ohne 56,6 680 2150 05/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : GM DAEWOO (ROK), GM KOREA (ROK)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : DW463
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : KL1T
125 Nm für Typ : KL1B
140 Nm für Typ : CHIR; KL1J
Verkaufsbezeichnung: CHEVROLET CRUZE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIR e50*2007/46*0007*.. 74 - 104 205/60R16 12N; 51G Kombi; Stufenheck;
KL1J e4*2001/116*0140*.. 215/55R16 93 12A Schrägheck;
215/60R16 12A; 51G 10B; 11B; 11G; 11H;
225/55R16 95 11A; 12A; 22P 51A; 71A; 71C; 71K;
721; 725; 729; 73C;
745
Verkaufsbezeichnung: KALOS, AVEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1T e4*2007/46*0270*.. 55 - 85 195/55R16 87 12I; 5ET Stufenheck;
195/60R16 89 12A Schrägheck;
205/50R16 87 124; 5ET Frontantrieb;
205/55R16 91 124 10B; 11B; 11G; 11H;
51A; 71A; 71C; 71K;
721; 725; 729; 73C;
745; 76U
Gutachten 15-00199-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 3 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 16.07.2019
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: TRAX, TRACKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1B e4*2007/46*0696*.. 85 - 103 195/65R16 92 12I Kombilimousine; MPV;
195/70R16 12T; 51G Allradantrieb;
205/65R16 95 12I Frontantrieb;
205/70R16 12A; 51G 10B; 11B; 11G; 11H;
215/60R16 95 12A 51A; 573; 71A; 71C;
215/65R16 12A; 51G 71K; 721; 725; 73C;
96 - 103 225/60R16 98 Allradantrieb; 12A 745; 76U
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : DW463
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : J-A; P-J; P-J/SW; P-J/V
140 Nm für Typ : B-K; P-J/SW; P-J/SW/V
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA, ZAFIRA TOURER, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 70 - 103 205/55R16 12T; 51G Nur ASTRA SPORTS
205/60R16 12T; 51G TOURER; Kombi;
205/65R16 12A; 51G Frontantrieb;
215/55R16 93 12A 10B; 11B; 11G; 11H;
215/60R16 12A; 51G 51A; 71A; 71C; 71K;
225/50R16 92 12A 721; 725; 729; 73C;
225/55R16 95 12A 745; 76U
P-J/SW e4*2007/46*0204*.. 64 - 103 205/55R16 51G Stufenheck;
205/60R16 51G Schrägheck;
205/65R16 51G Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
215/60R16 51G 12K; 51A; 71A; 71C;
225/50R16 92 71K; 721; 725; 729;
225/55R16 95 73C; 745; 76U
Verkaufsbezeichnung: ASTRA, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J e1*2007/46*0141*.. 64 - 103 205/55R16 51G Stufenheck;
205/60R16 51G Schrägheck;
205/65R16 51G Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
215/60R16 51G 12K; 51A; 71A; 71C;
225/50R16 92 71K; 721; 725; 729;
225/55R16 95 73C; 745; 76U
Gutachten 15-00199-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 3 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 16.07.2019
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: ASTRA SPORTS TOURER/ZAFIRA TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW/V e4*2007/46*0308*.. 85 - 103 205/55R16 12T; 51G Nur ASTRA SPORTS
205/60R16 12T; 51G TOURER; Kombi;
205/65R16 12A; 51G Frontantrieb;
215/55R16 93 12A 10B; 11B; 11G; 11H;
215/60R16 12A; 51G 51A; 71A; 71C; 71K;
225/50R16 92 12A 721; 725; 729; 73C;
225/55R16 95 12A 745; 76U
Verkaufsbezeichnung: ASTRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/V e4*2007/46*0309*.. 64 - 103 205/55R16 51G Stufenheck;
205/60R16 51G Schrägheck;
205/65R16 51G Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
215/60R16 51G 12K; 51A; 71A; 71C;
225/50R16 92 71K; 721; 725; 729;
225/55R16 95 73C; 745; 76U
Verkaufsbezeichnung: Astra,Astra+,Astra Sports Tourer,Astra Sports Tourer+
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B-K e4*2007/46*0996*.. 66 - 110 195/55R16 87 12O Astra K;
195/60R16 89 12O Kombilimousine;
66 - 147 205/55R16 91 11A; 12A; 26P Schrägheck;
215/50R16 90 11A; 12A; 26P Frontantrieb;
215/55R16 93 11A; 12A; 26P 10B; 11B; 11G; 11H;
51A; 71A; 71C; 71K;
721; 725; 73C; 745;
76U
Verkaufsbezeichnung: MOKKA or TRAX or TRACKER or MOKKA X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J-A e4*2007/46*0537*.. 81 - 112 205/65R16 95 12I MOKKA; MOKKA-X;
205/70R16 12A; 51G TRAX/TRACKER;
215/60R16 95 12A Kombilimousine; MPV;
215/65R16 12A; 51G Allradantrieb;
85 - 103 195/65R16 92 nicht MOKKA-X; 12I Frontantrieb;
195/70R16 nicht MOKKA-X; 12T; 10B; 11B; 11G; 11H;
51G 51A; 573; 71A; 71C;
96 - 112 225/60R16 98 Allradantrieb; 12A 71K; 721; 725; 73C;
745; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Gutachten 15-00199-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 3 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 16.07.2019
__________________________________________________________________________________________________________________
Seite: 4 von 6
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Gutachten 15-00199-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 3 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 16.07.2019
__________________________________________________________________________________________________________________
Seite: 5 von 6
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
71A) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
745) Es dürfen nur die serienmäßigen Radbefestigungsteile der Leichtmetallräder vom Fahrzeughersteller
verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
Gutachten 15-00199-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 50437
zu V.1. ANLAGE: 3 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 16.07.2019
__________________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: B-K
Genehm.Nr.: e4*2007/46*0996*..
Handelsbez.: Astra,Astra+,Astra Sports Tourer,Astra Sports Tourer+
Variante(n): Astra K, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 240 VA
26P x = 220 y = 190 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 240 8 VA
26J x = 270 y = 240 32 VA
27H x = 270 y = 280 8 HA
27F x = 270 y = 280 30 HA
