Gutachten 366-0050-16-WIRD
zur Erteilung der ABE 50719
ANLAGE: 20 Radtyp: HE7070
Hersteller: MAK S.p.A. Stand: 10.02.2016
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : GM DAEWOO (ROK), GM KOREA (ROK), GMC, OPEL, OPEL /
VAUXHALL
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 115/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
115540702/UHN HE7070/UHNX LK5/115 ohne 70,2 690 2260 01/16
X
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : GM DAEWOO (ROK), GM KOREA (ROK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: CHEVROLET CRUZE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1J e4*2001/116*0140*.. 81 - 120 205/50R17 91 51J Kombi; Stufenheck;
205/55R17 91 51J Schrägheck;
215/50R17 91 51J Frontantrieb;
225/50R17 94 11A; 22P 10B; 11B; 11G; 11H;
12A; 51A; 71C; 721;
725; 729; 73C; 74A
Verkaufsbezeichnung: DAEWOO C100/ C140,CAPTIVA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAC e4*2001/116*0113*.. 93 - 123 225/60R17 99 51J Allradantrieb;
93 - 190 235/55R17 99 Frontantrieb;
235/60R17 102 10B; 11B; 11G; 11H;
245/55R17 102 12A; 51A; 71C; 721;
725; 73C; 74A; 76S
Verkaufsbezeichnung: DAEWOO C105,CAPTIVA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAD e4*2001/116*0117*.. 93 - 123 225/60R17 99 51J Allradantrieb;
93 - 190 235/55R17 99 Frontantrieb;
235/60R17 102 10B; 11B; 11G; 11H;
245/55R17 102 12A; 51A; 71C; 721;
725; 73C; 74A; 76S
Verkaufsbezeichnung: J309, ORLANDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIO e50*2007/46*0050*.. 96 - 120 215/50R17 91 12I Frontantrieb;
KL1Y e4*2007/46*0224*.. 215/55R17 94 12A 10B; 11B; 11G; 11H;
KL1YN e4*2007/46*0295*.. 225/50R17 94 12T 51A; 71C; 721; 725;
235/50R17 96 12A 729; 73C; 74A; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0050-16-WIRD
zur Erteilung der ABE 50719
ANLAGE: 20 Radtyp: HE7070
Hersteller: MAK S.p.A. Stand: 10.02.2016
__________________________________________________________________________________________________________________
Seite: 2 von 6
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.

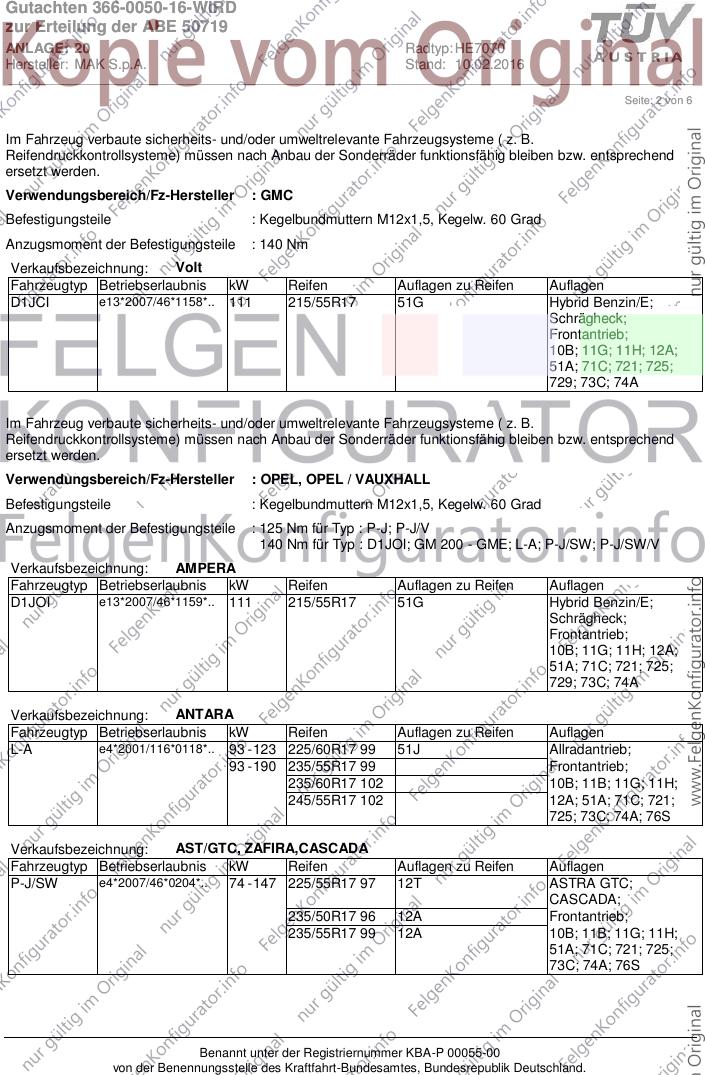

Verwendungsbereich/Fz-Hersteller : GMC
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: Volt
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D1JCI e13*2007/46*1158*.. 111 215/55R17 51G Hybrid Benzin/E;
Schrägheck;
Frontantrieb;
10B; 11G; 11H; 12A;
51A; 71C; 721; 725;
729; 73C; 74A
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : P-J; P-J/V
140 Nm für Typ : D1JOI; GM 200 - GME; L-A; P-J/SW; P-J/SW/V
Verkaufsbezeichnung: AMPERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D1JOI e13*2007/46*1159*.. 111 215/55R17 51G Hybrid Benzin/E;
Schrägheck;
Frontantrieb;
10B; 11G; 11H; 12A;
51A; 71C; 721; 725;
729; 73C; 74A
Verkaufsbezeichnung: ANTARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L-A e4*2001/116*0118*.. 93 - 123 225/60R17 99 51J Allradantrieb;
93 - 190 235/55R17 99 Frontantrieb;
235/60R17 102 10B; 11B; 11G; 11H;
245/55R17 102 12A; 51A; 71C; 721;
725; 73C; 74A; 76S

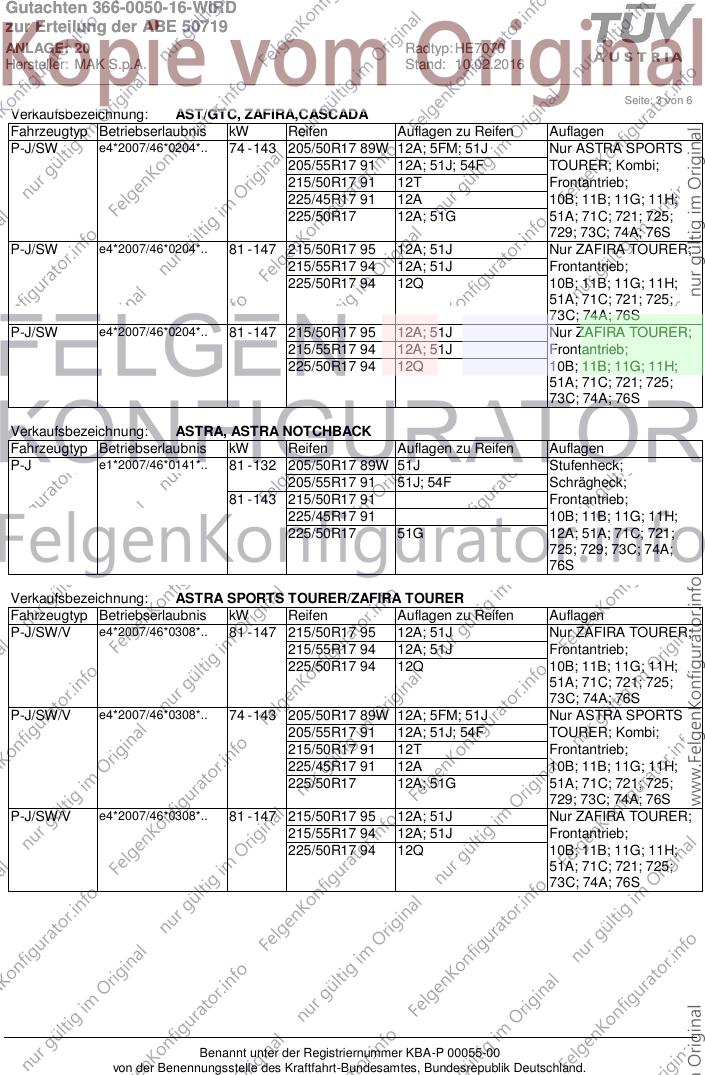

Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 74 - 147 225/55R17 97 12T ASTRA GTC;
CASCADA;
235/50R17 96 12A Frontantrieb;
235/55R17 99 12A 10B; 11B; 11G; 11H;
51A; 71C; 721; 725;
73C; 74A; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0050-16-WIRD
zur Erteilung der ABE 50719
ANLAGE: 20 Radtyp: HE7070
Hersteller: MAK S.p.A. Stand: 10.02.2016
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 74 - 143 205/50R17 89W 12A; 5FM; 51J Nur ASTRA SPORTS
205/55R17 91 12A; 51J; 54F TOURER; Kombi;
215/50R17 91 12T Frontantrieb;
225/45R17 91 12A 10B; 11B; 11G; 11H;
225/50R17 12A; 51G 51A; 71C; 721; 725;
729; 73C; 74A; 76S
P-J/SW e4*2007/46*0204*.. 81 - 147 215/50R17 95 12A; 51J Nur ZAFIRA TOURER;
215/55R17 94 12A; 51J Frontantrieb;
225/50R17 94 12Q 10B; 11B; 11G; 11H;
51A; 71C; 721; 725;
73C; 74A; 76S
P-J/SW e4*2007/46*0204*.. 81 - 147 215/50R17 95 12A; 51J Nur ZAFIRA TOURER;
215/55R17 94 12A; 51J Frontantrieb;
225/50R17 94 12Q 10B; 11B; 11G; 11H;
51A; 71C; 721; 725;
73C; 74A; 76S
Verkaufsbezeichnung: ASTRA, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J e1*2007/46*0141*.. 81 - 132 205/50R17 89W 51J Stufenheck;
205/55R17 91 51J; 54F Schrägheck;
81 - 143 215/50R17 91 Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 51G 12A; 51A; 71C; 721;
725; 729; 73C; 74A;
76S
Verkaufsbezeichnung: ASTRA SPORTS TOURER/ZAFIRA TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW/V e4*2007/46*0308*.. 81 - 147 215/50R17 95 12A; 51J Nur ZAFIRA TOURER;
215/55R17 94 12A; 51J Frontantrieb;
225/50R17 94 12Q 10B; 11B; 11G; 11H;
51A; 71C; 721; 725;
73C; 74A; 76S
P-J/SW/V e4*2007/46*0308*.. 74 - 143 205/50R17 89W 12A; 5FM; 51J Nur ASTRA SPORTS
205/55R17 91 12A; 51J; 54F TOURER; Kombi;
215/50R17 91 12T Frontantrieb;
225/45R17 91 12A 10B; 11B; 11G; 11H;
225/50R17 12A; 51G 51A; 71C; 721; 725;
729; 73C; 74A; 76S
P-J/SW/V e4*2007/46*0308*.. 81 - 147 215/50R17 95 12A; 51J Nur ZAFIRA TOURER;
215/55R17 94 12A; 51J Frontantrieb;
225/50R17 94 12Q 10B; 11B; 11G; 11H;
51A; 71C; 721; 725;
73C; 74A; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0050-16-WIRD
zur Erteilung der ABE 50719
ANLAGE: 20 Radtyp: HE7070
Hersteller: MAK S.p.A. Stand: 10.02.2016
__________________________________________________________________________________________________________________
Seite: 4 von 6

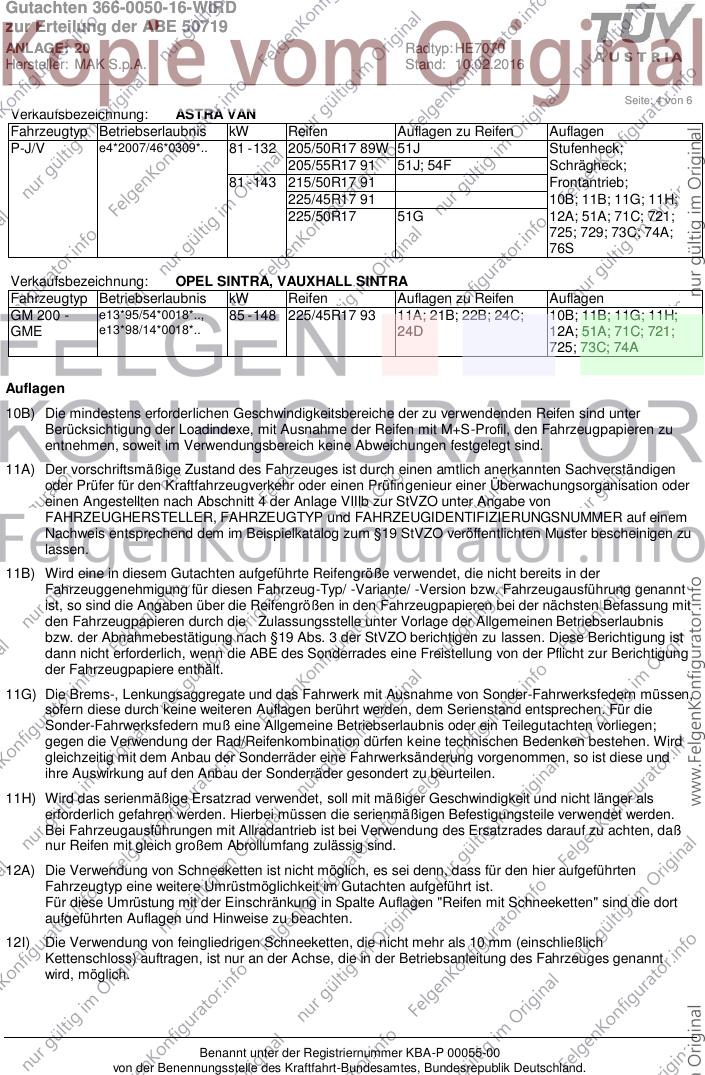

Verkaufsbezeichnung: ASTRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/V e4*2007/46*0309*.. 81 - 132 205/50R17 89W 51J Stufenheck;
205/55R17 91 51J; 54F Schrägheck;
81 - 143 215/50R17 91 Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 51G 12A; 51A; 71C; 721;
725; 729; 73C; 74A;
76S
Verkaufsbezeichnung: OPEL SINTRA, VAUXHALL SINTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GM 200 - e13*95/54*0018*.., 85 - 148 225/45R17 93 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
GME e13*98/14*0018*.. 24D 12A; 51A; 71C; 721;
725; 73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0050-16-WIRD
zur Erteilung der ABE 50719
ANLAGE: 20 Radtyp: HE7070
Hersteller: MAK S.p.A. Stand: 10.02.2016
__________________________________________________________________________________________________________________
Seite: 5 von 6

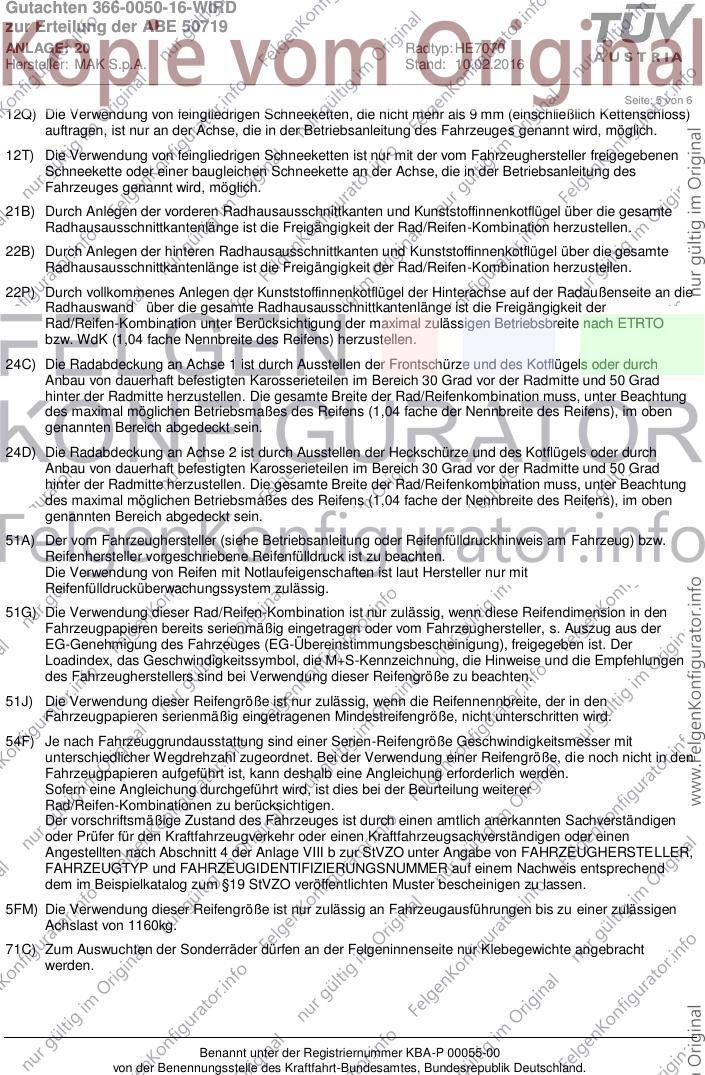

12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0050-16-WIRD
zur Erteilung der ABE 50719
ANLAGE: 20 Radtyp: HE7070
Hersteller: MAK S.p.A. Stand: 10.02.2016
__________________________________________________________________________________________________________________
Seite: 6 von 6

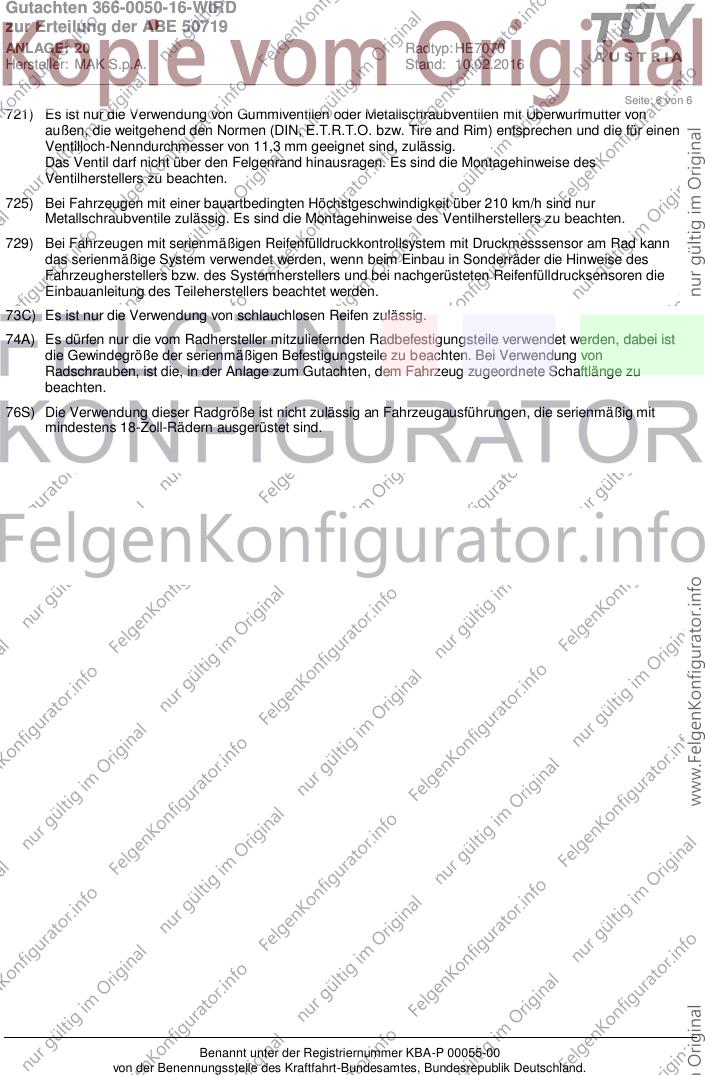

721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
