Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 12
Seite : 1/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4706
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 105K
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 105 mm
Lochzahl: 5
Mittenlochdurchmesser: 64,1 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø64/Ø56.6
geprüfte Radlast: *) 710 kg
Reifenabrollumfang: 2150 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: GM DAEWOO
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 4896 110 Nm
BF2 Radmutter, Kegel 60°, Gewinde M12x1,5 4896 120 Nm

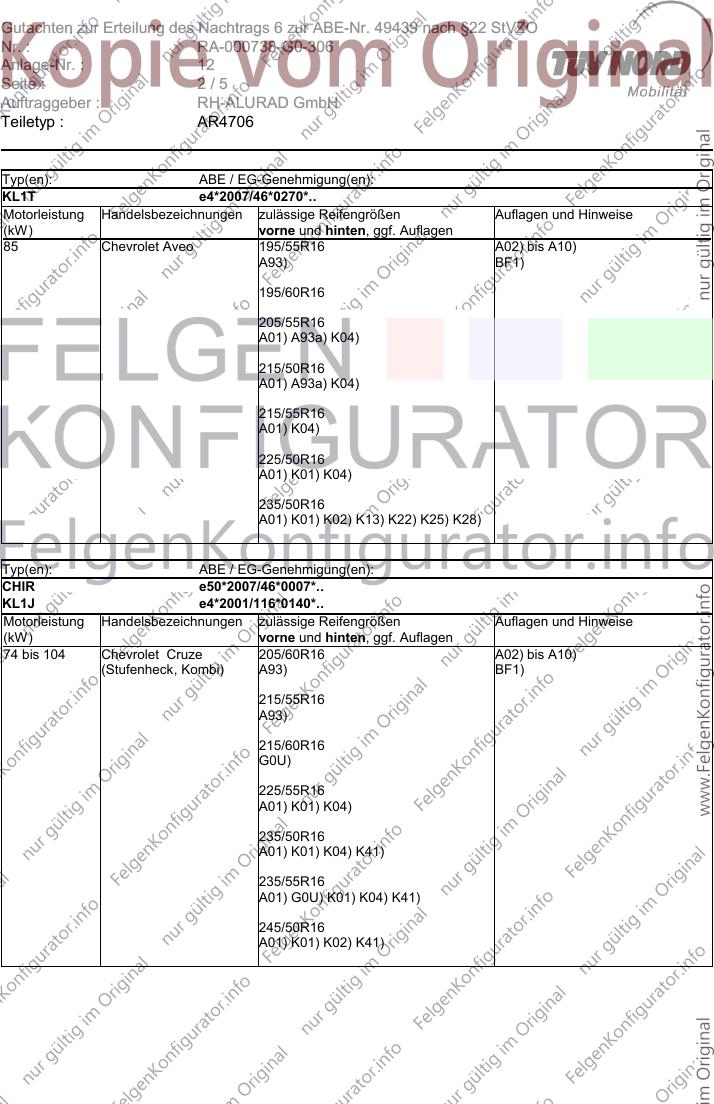

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 12
Seite : 2/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
KL1T e4*2007/46*0270*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Chevrolet Aveo 195/55R16 A02) bis A10)
A93) BF1)
195/60R16
205/55R16
A01) A93a) K04)
215/50R16
A01) A93a) K04)
215/55R16
A01) K04)
225/50R16
A01) K01) K04)
235/50R16
A01) K01) K02) K13) K22) K25) K28)
Typ(en): ABE / EG-Genehmigung(en):
CHIR e50*2007/46*0007*..
KL1J e4*2001/116*0140*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 104 Chevrolet Cruze 205/60R16 A02) bis A10)
(Stufenheck, Kombi) A93) BF1)
215/55R16
A93)
215/60R16
G0U)
225/55R16
A01) K01) K04)
235/50R16
A01) K01) K04) K41)
235/55R16
A01) G0U) K01) K04) K41)
245/50R16
A01) K01) K02) K41)

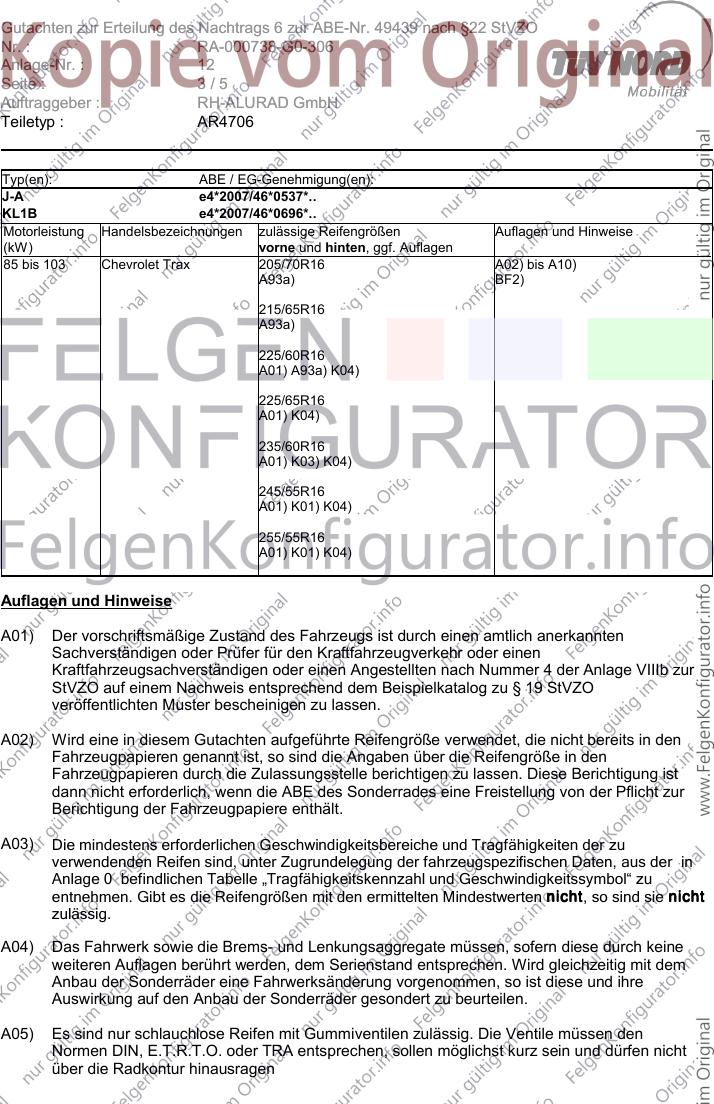

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 12
Seite : 3/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
J-A e4*2007/46*0537*..
KL1B e4*2007/46*0696*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 103 Chevrolet Trax 205/70R16 A02) bis A10)
A93a) BF2)
215/65R16
A93a)
225/60R16
A01) A93a) K04)
225/65R16
A01) K04)
235/60R16
A01) K03) K04)
245/55R16
A01) K01) K04)
255/55R16
A01) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummiventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen

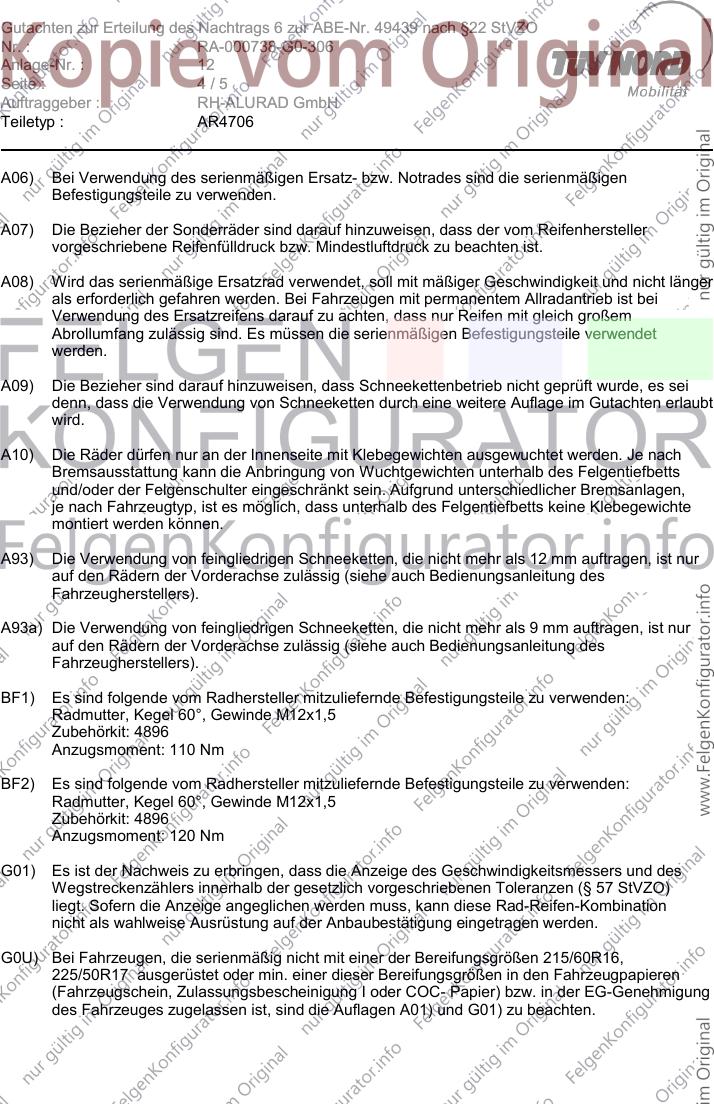

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 12
Seite : 4/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 4896
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 4896
Anzugsmoment: 120 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

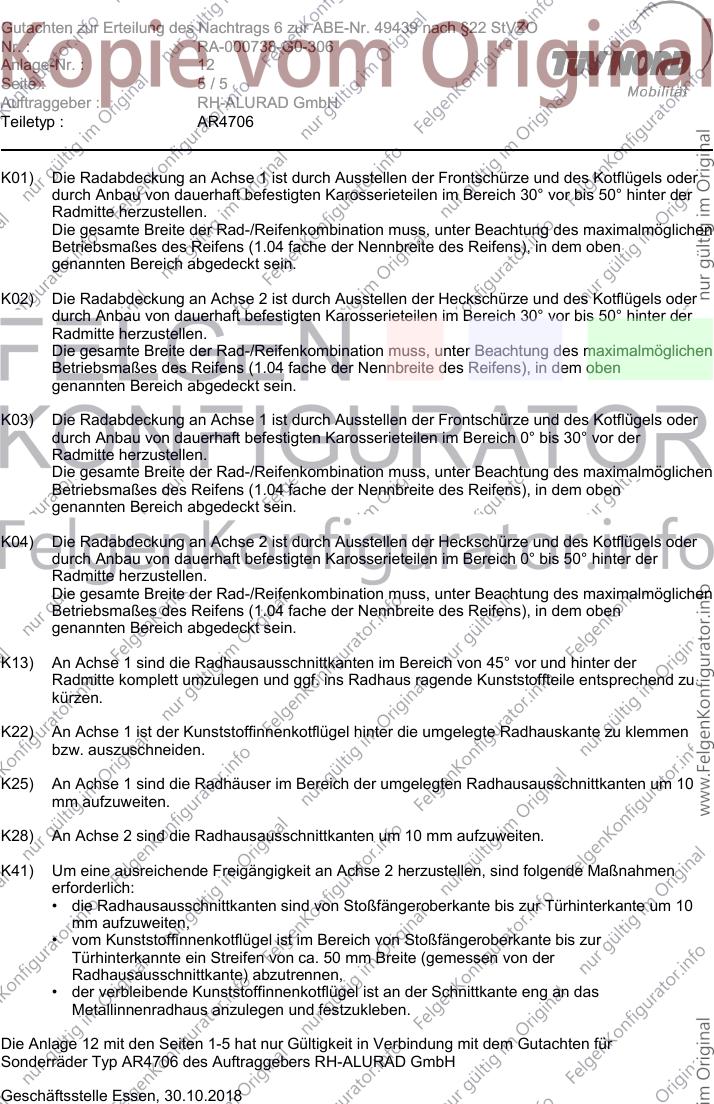

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 12
Seite : 5/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind von Stoßfängeroberkante bis zur Türhinterkante um 10
mm aufzuweiten,
• vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis zur
Türhinterkannte ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen,
• der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
Die Anlage 12 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ AR4706 des Auftraggebers RH-ALURAD GmbH
Geschäftsstelle Essen, 30.10.2018
