Gutachten 366-0172-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48435
ANLAGE: 32 DAEWOO, DAEWOO-FSO, GM DAEWOO,
GM KOREA, GM Korea/Daewoo Radtyp: EBK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

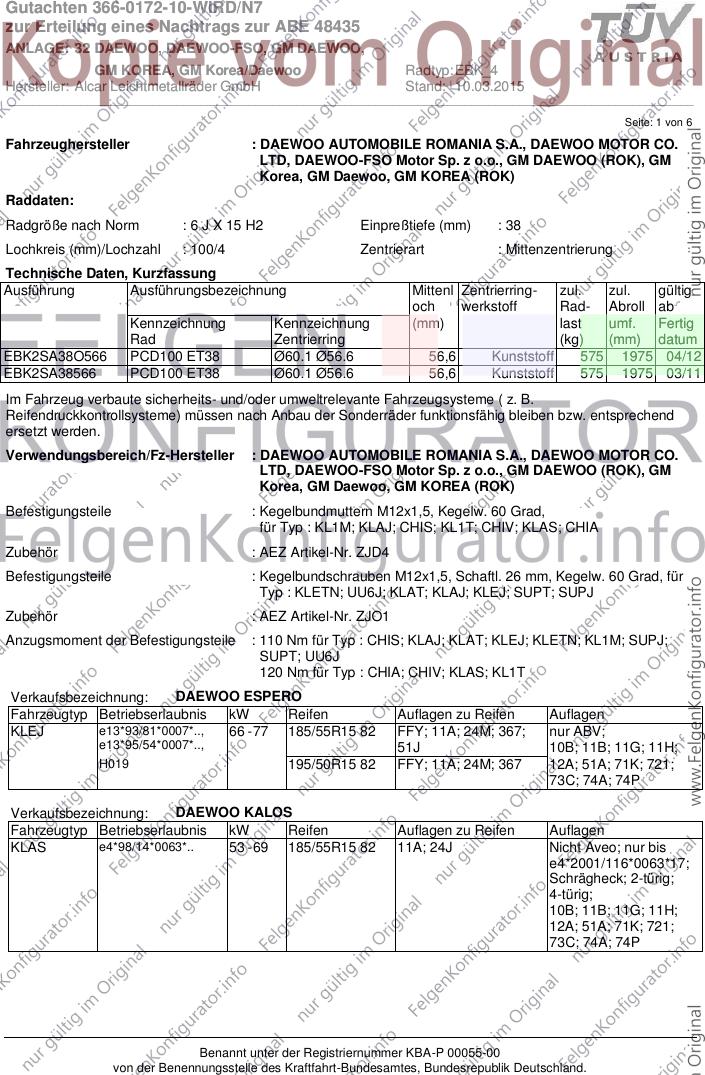

Seite: 1 von 6
Fahrzeughersteller : DAEWOO AUTOMOBILE ROMANIA S.A., DAEWOO MOTOR CO.
LTD, DAEWOO-FSO Motor Sp. z o.o., GM DAEWOO (ROK), GM
Korea, GM Daewoo, GM KOREA (ROK)
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EBK2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 56,6 Kunststoff 575 1975 04/12
EBK2SA38566 PCD100 ET38 Ø60.1 Ø56.6 56,6 Kunststoff 575 1975 03/11
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : DAEWOO AUTOMOBILE ROMANIA S.A., DAEWOO MOTOR CO.
LTD, DAEWOO-FSO Motor Sp. z o.o., GM DAEWOO (ROK), GM
Korea, GM Daewoo, GM KOREA (ROK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : KL1M; KLAJ; CHIS; KL1T; CHIV; KLAS; CHIA
Zubehör : AEZ Artikel-Nr. ZJD4
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad, für
Typ : KLETN; UU6J; KLAT; KLAJ; KLEJ; SUPT; SUPJ
Zubehör : AEZ Artikel-Nr. ZJO1
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : CHIS; KLAJ; KLAT; KLEJ; KLETN; KL1M; SUPJ;
SUPT; UU6J
120 Nm für Typ : CHIA; CHIV; KLAS; KL1T
Verkaufsbezeichnung: DAEWOO ESPERO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLEJ e13*93/81*0007*.., 66 - 77 185/55R15 82 FFY; 11A; 24M; 367; nur ABV;
e13*95/54*0007*.., 51J 10B; 11B; 11G; 11H;
H019 195/50R15 82 FFY; 11A; 24M; 367 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: DAEWOO KALOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAS e4*98/14*0063*.. 53 - 69 185/55R15 82 11A; 24J Nicht Aveo; nur bis
e4*2001/116*0063*17;
Schrägheck; 2-türig;
4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48435
ANLAGE: 32 DAEWOO, DAEWOO-FSO, GM DAEWOO,
GM KOREA, GM Korea/Daewoo Radtyp: EBK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

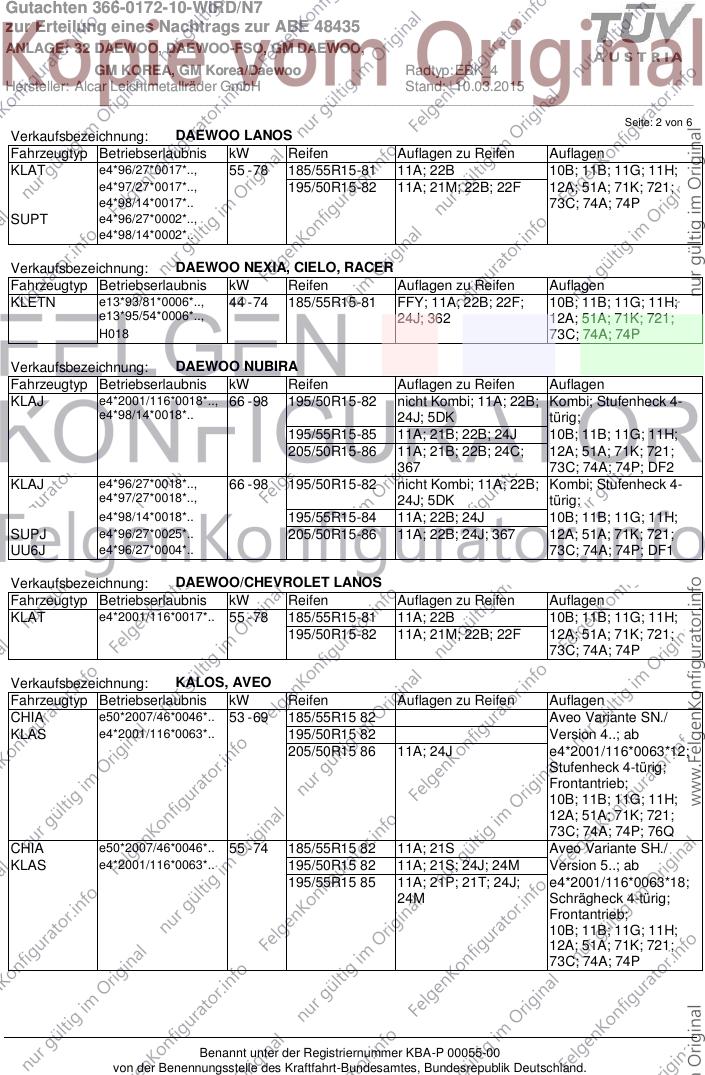

Seite: 2 von 6
Verkaufsbezeichnung: DAEWOO LANOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAT e4*96/27*0017*.., 55 - 78 185/55R15-81 11A; 22B 10B; 11B; 11G; 11H;
e4*97/27*0017*.., 195/50R15-82 11A; 21M; 22B; 22F 12A; 51A; 71K; 721;
e4*98/14*0017*.. 73C; 74A; 74P
SUPT e4*96/27*0002*..,
e4*98/14*0002*..
Verkaufsbezeichnung: DAEWOO NEXIA, CIELO, RACER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLETN e13*93/81*0006*.., 44 - 74 185/55R15-81 FFY; 11A; 22B; 22F; 10B; 11B; 11G; 11H;
e13*95/54*0006*.., 24J; 362 12A; 51A; 71K; 721;
H018 73C; 74A; 74P
Verkaufsbezeichnung: DAEWOO NUBIRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAJ e4*2001/116*0018*.., 66 - 98 195/50R15-82 nicht Kombi; 11A; 22B; Kombi; Stufenheck 4-
e4*98/14*0018*.. 24J; 5DK türig;
195/55R15-85 11A; 21B; 22B; 24J 10B; 11B; 11G; 11H;
205/50R15-86 11A; 21B; 22B; 24C; 12A; 51A; 71K; 721;
367 73C; 74A; 74P; DF2
KLAJ e4*96/27*0018*.., 66 - 98 195/50R15-82 nicht Kombi; 11A; 22B; Kombi; Stufenheck 4-
e4*97/27*0018*.., 24J; 5DK türig;
e4*98/14*0018*.. 195/55R15-84 11A; 22B; 24J 10B; 11B; 11G; 11H;
SUPJ e4*96/27*0025*.. 205/50R15-86 11A; 22B; 24J; 367 12A; 51A; 71K; 721;
UU6J e4*96/27*0004*.. 73C; 74A; 74P; DF1
Verkaufsbezeichnung: DAEWOO/CHEVROLET LANOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAT e4*2001/116*0017*.. 55 - 78 185/55R15-81 11A; 22B 10B; 11B; 11G; 11H;
195/50R15-82 11A; 21M; 22B; 22F 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: KALOS, AVEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIA e50*2007/46*0046*.. 53 - 69 185/55R15 82 Aveo Variante SN./
KLAS e4*2001/116*0063*.. 195/50R15 82 Version 4..; ab
205/50R15 86 11A; 24J e4*2001/116*0063*12;
Stufenheck 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 76Q
CHIA e50*2007/46*0046*.. 55 - 74 185/55R15 82 11A; 21S Aveo Variante SH./
KLAS e4*2001/116*0063*.. 195/50R15 82 11A; 21S; 24J; 24M Version 5..; ab
195/55R15 85 11A; 21P; 21T; 24J; e4*2001/116*0063*18;
24M Schrägheck 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48435
ANLAGE: 32 DAEWOO, DAEWOO-FSO, GM DAEWOO,
GM KOREA, GM Korea/Daewoo Radtyp: EBK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

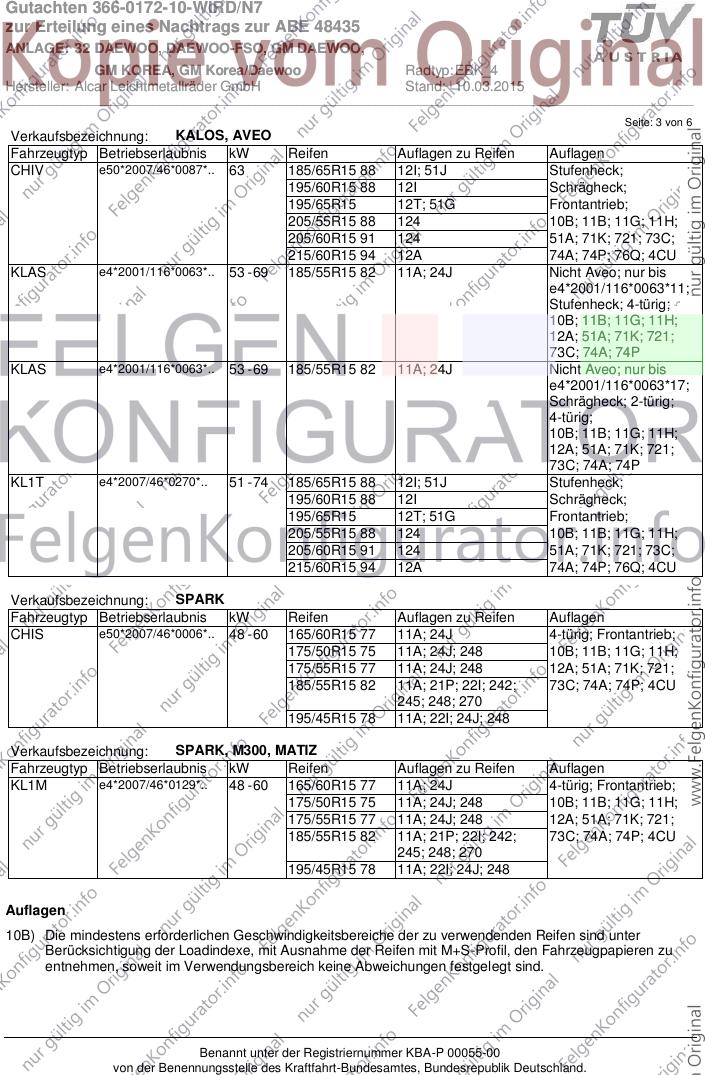

Seite: 3 von 6
Verkaufsbezeichnung: KALOS, AVEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIV e50*2007/46*0087*.. 63 185/65R15 88 12I; 51J Stufenheck;
195/60R15 88 12I Schrägheck;
195/65R15 12T; 51G Frontantrieb;
205/55R15 88 124 10B; 11B; 11G; 11H;
205/60R15 91 124 51A; 71K; 721; 73C;
215/60R15 94 12A 74A; 74P; 76Q; 4CU
KLAS e4*2001/116*0063*.. 53 - 69 185/55R15 82 11A; 24J Nicht Aveo; nur bis
e4*2001/116*0063*11;
Stufenheck; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
KLAS e4*2001/116*0063*.. 53 - 69 185/55R15 82 11A; 24J Nicht Aveo; nur bis
e4*2001/116*0063*17;
Schrägheck; 2-türig;
4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
KL1T e4*2007/46*0270*.. 51 - 74 185/65R15 88 12I; 51J Stufenheck;
195/60R15 88 12I Schrägheck;
195/65R15 12T; 51G Frontantrieb;
205/55R15 88 124 10B; 11B; 11G; 11H;
205/60R15 91 124 51A; 71K; 721; 73C;
215/60R15 94 12A 74A; 74P; 76Q; 4CU
Verkaufsbezeichnung: SPARK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIS e50*2007/46*0006*.. 48 - 60 165/60R15 77 11A; 24J 4-türig; Frontantrieb;
175/50R15 75 11A; 24J; 248 10B; 11B; 11G; 11H;
175/55R15 77 11A; 24J; 248 12A; 51A; 71K; 721;
185/55R15 82 11A; 21P; 22I; 242; 73C; 74A; 74P; 4CU
245; 248; 270
195/45R15 78 11A; 22I; 24J; 248
Verkaufsbezeichnung: SPARK, M300, MATIZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1M e4*2007/46*0129*.. 48 - 60 165/60R15 77 11A; 24J 4-türig; Frontantrieb;
175/50R15 75 11A; 24J; 248 10B; 11B; 11G; 11H;
175/55R15 77 11A; 24J; 248 12A; 51A; 71K; 721;
185/55R15 82 11A; 21P; 22I; 242; 73C; 74A; 74P; 4CU
245; 248; 270
195/45R15 78 11A; 22I; 24J; 248
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48435
ANLAGE: 32 DAEWOO, DAEWOO-FSO, GM DAEWOO,
GM KOREA, GM Korea/Daewoo Radtyp: EBK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

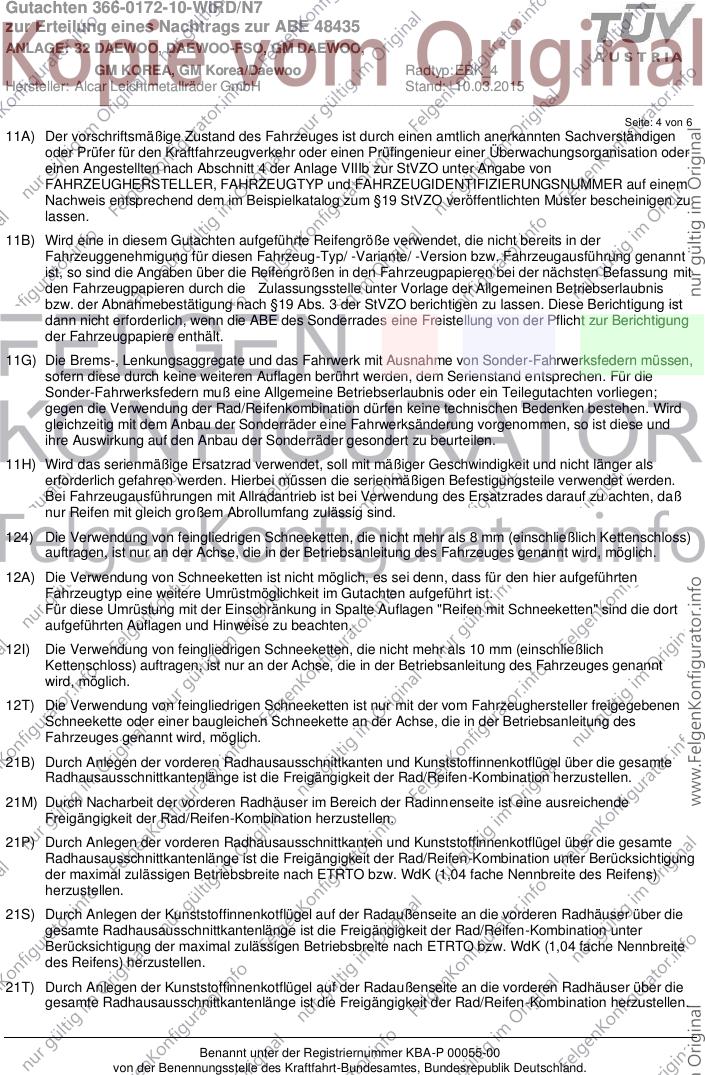

Seite: 4 von 6
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21M) Durch Nacharbeit der vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48435
ANLAGE: 32 DAEWOO, DAEWOO-FSO, GM DAEWOO,
GM KOREA, GM Korea/Daewoo Radtyp: EBK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

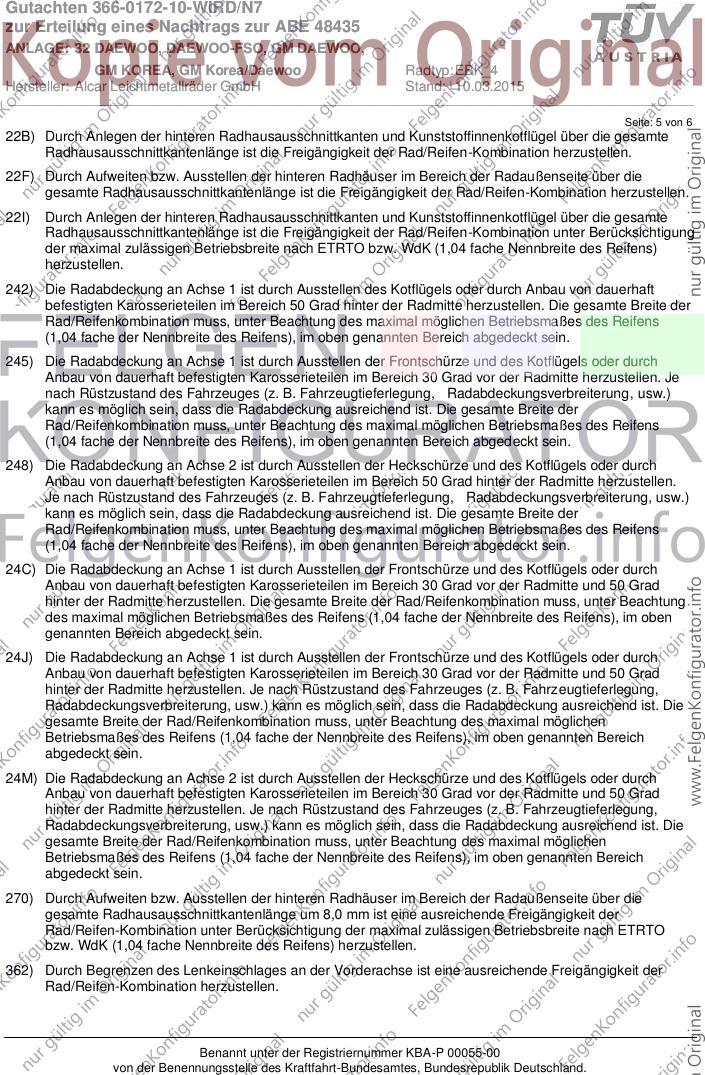

Seite: 5 von 6
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48435
ANLAGE: 32 DAEWOO, DAEWOO-FSO, GM DAEWOO,
GM KOREA, GM Korea/Daewoo Radtyp: EBK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

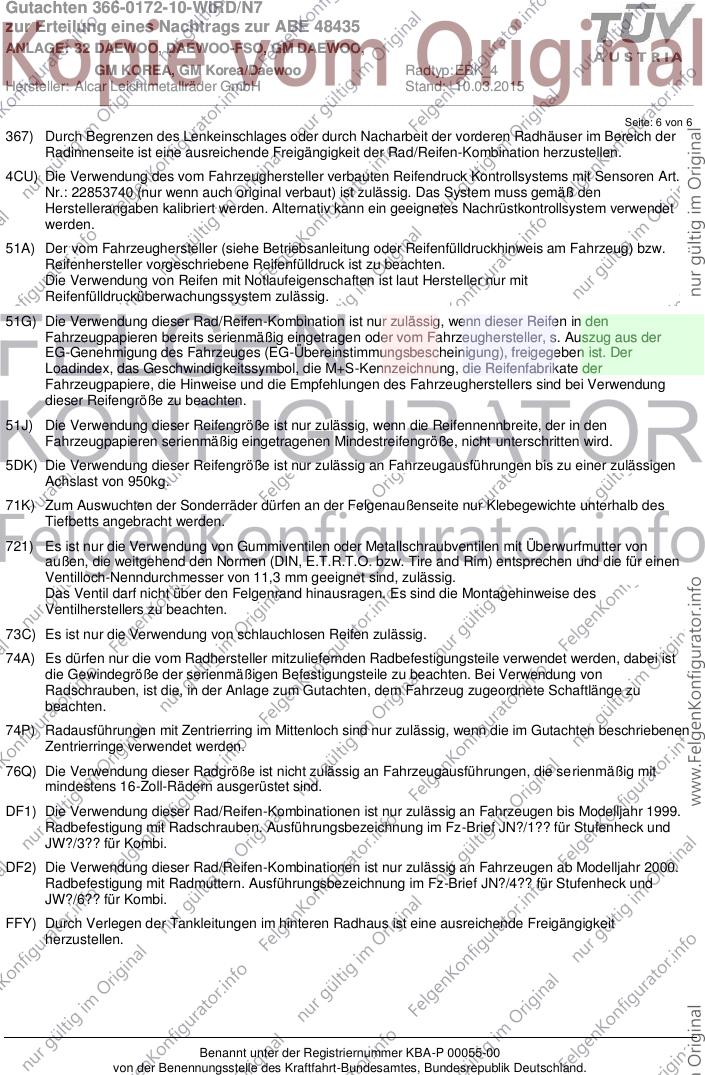

Seite: 6 von 6
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4CU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 22853740 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
DF1) Die Verwendung dieser Rad/Reifen-Kombinationen ist nur zulässig an Fahrzeugen bis Modelljahr 1999.
Radbefestigung mit Radschrauben. Ausführungsbezeichnung im Fz-Brief JN?/1?? für Stufenheck und
JW?/3?? für Kombi.
DF2) Die Verwendung dieser Rad/Reifen-Kombinationen ist nur zulässig an Fahrzeugen ab Modelljahr 2000.
Radbefestigung mit Radmuttern. Ausführungsbezeichnung im Fz-Brief JN?/4?? für Stufenheck und
JW?/6?? für Kombi.
FFY) Durch Verlegen der Tankleitungen im hinteren Radhaus ist eine ausreichende Freigängigkeit
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
