Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.18 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 09.07.2018
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : GM DAEWOO (ROK), GM KOREA (ROK), GMC, OPEL, OPEL /
VAUXHALL
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 41
Lochkreis (mm)/Lochzahl : 115/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
916SX-5115A41702 PCD 5x115 CB ohne 70,2 680 2150 05/15
70,2
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : GM DAEWOO (ROK), GM KOREA (ROK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: CHEVROLET CRUZE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1J e4*2001/116*0140*.. 81 - 120 205/60R16 12K; 51G 10B; 11H; 11N; 51A;
215/60R16 12K; 51G 713; 714; 721; 725;
73C; 74D; 76V
Verkaufsbezeichnung: J309, ORLANDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIO e50*2007/46*0050*.. 104 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
713; 714; 721; 725;
73C; 74D; 76V
KL1Y e4*2007/46*0224*.. 96 - 120 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
713; 714; 721; 725;
73C; 74D; 76V
KL1YN e4*2007/46*0295*.. 120 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
713; 714; 721; 725;
73C; 74D; 76V
Fahrzeughersteller : GM DAEWOO (ROK), GM KOREA (ROK), GMC, OPEL, OPEL /
VAUXHALL
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : GMC
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.18 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 09.07.2018
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: Volt
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D1JCI e13*2007/46*1158*.. 111 205/60R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
713; 714; 721; 725;
73C; 74D; 76V; 76Z
Fahrzeughersteller : GM DAEWOO (ROK), GM KOREA (ROK), GMC, OPEL, OPEL /
VAUXHALL
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : P-J; P-J/V; Z-B
140 Nm für Typ : D1JOI; P-J/SW; P-J/SW/V
Verkaufsbezeichnung: AMPERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D1JOI e13*2007/46*1159*.. 111 205/60R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
713; 714; 721; 725;
73C; 74D; 76V; 76Z
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA, ZAFIRA TOURER, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 74 - 92 205/55R16 12K; 51G Nur ASTRA SPORTS
74 - 132 205/60R16 12K; 51G TOURER;
205/65R16 12K; 51G 10B; 11H; 11N; 51A;
215/60R16 12K; 51G 713; 714; 721; 725;
73C; 74D; 76V
P-J/SW e4*2007/46*0204*.. 81 - 100 205/55R16 12K; 51G ASTRA NOTCHBACK;
215/60R16 12K; 51G 10B; 11H; 11N; 51A;
713; 714; 721; 725;
73C; 74D; 76V
P-J/SW e4*2007/46*0204*.. 81 - 110 215/60R16 12K; 51G Nur ZAFIRA TOURER;
10B; 11H; 11N; 51A;
713; 714; 721; 725;
73C; 74D; 76V
Verkaufsbezeichnung: ASTRA, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J e1*2007/46*0141*.. 81 - 96 205/55R16 12K; 51G 713; 714; 721; 725;
81 - 132 205/60R16 12K; 51G 73C; 74D
205/65R16 12K; 51G
215/60R16 12K; 51G
P-J e1*2007/46*0141*.. 81 - 132 205/60R16 12K; 51G 10B; 11H; 11N; 51A;
205/65R16 12K; 51G 713; 714; 721; 725;
215/60R16 12K; 51G 73C; 74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.18 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 09.07.2018
__________________________________________________________________________________________________________________
Seite: 3 von 4
Verkaufsbezeichnung: ASTRA SPORTS TOURER/ZAFIRA TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW/V e4*2007/46*0308*.. 81 - 92 205/55R16 12K; 51G Nur ASTRA SPORTS
205/60R16 12K; 51G TOURER;
205/65R16 12K; 51G 10B; 11H; 11N; 51A;
215/60R16 12K; 51G 713; 721; 725; 73C;
74A; 76V
P-J/SW/V e4*2007/46*0308*.. 81 - 110 215/60R16 12K; 51G Nur ZAFIRA TOURER;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: ASTRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/V e4*2007/46*0309*.. 81 - 100 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
205/60R16 12K; 51G 713; 721; 725; 73C;
205/65R16 12K; 51G 74A; 76V
215/60R16 12K; 51G
Verkaufsbezeichnung: INSIGNIA GRAND SPORT, INSIGNIA SPORTS TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z-B e8*2007/46*0264*.. 103 - 121 215/60R16 711; 713; 714; 721;
725; 73C; 74D; DEB;
QB0
Z-B e8*2007/46*0264*.. 103 - 121 215/60R16 12K; 51G GRAND SPORT;
SPORTS
TOURER;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V; DEB; QB0
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.18 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 09.07.2018
__________________________________________________________________________________________________________________

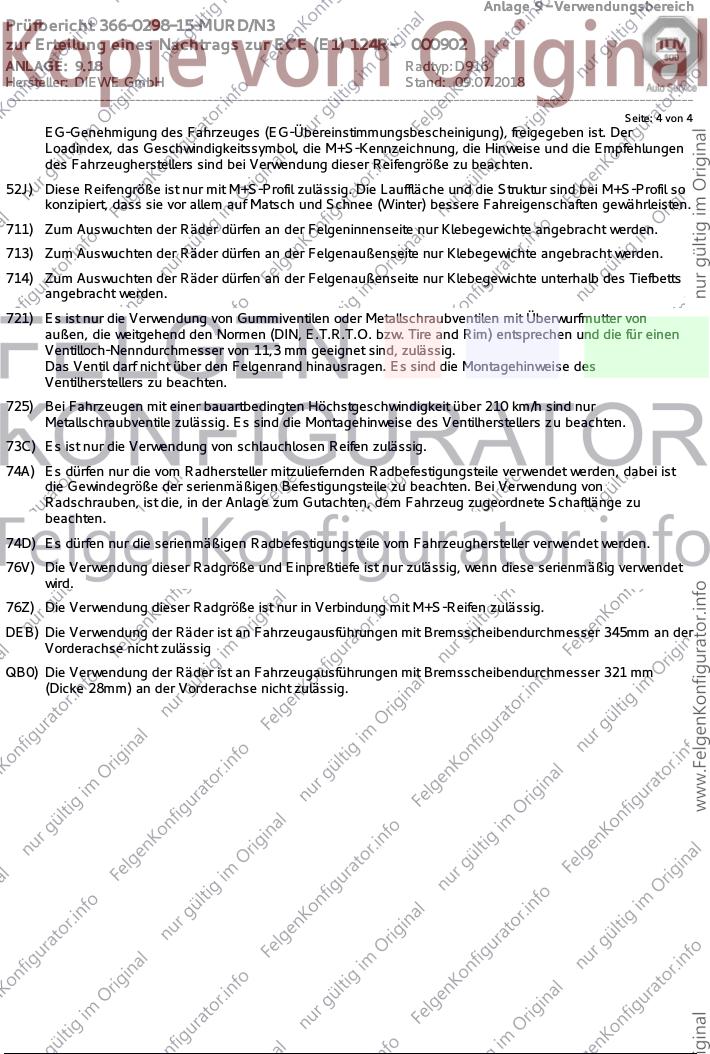

Seite: 4 von 4
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
DEB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 345mm an der
Vorderachse nicht zulässig
QB0) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 321 mm
(Dicke 28mm) an der Vorderachse nicht zulässig.
