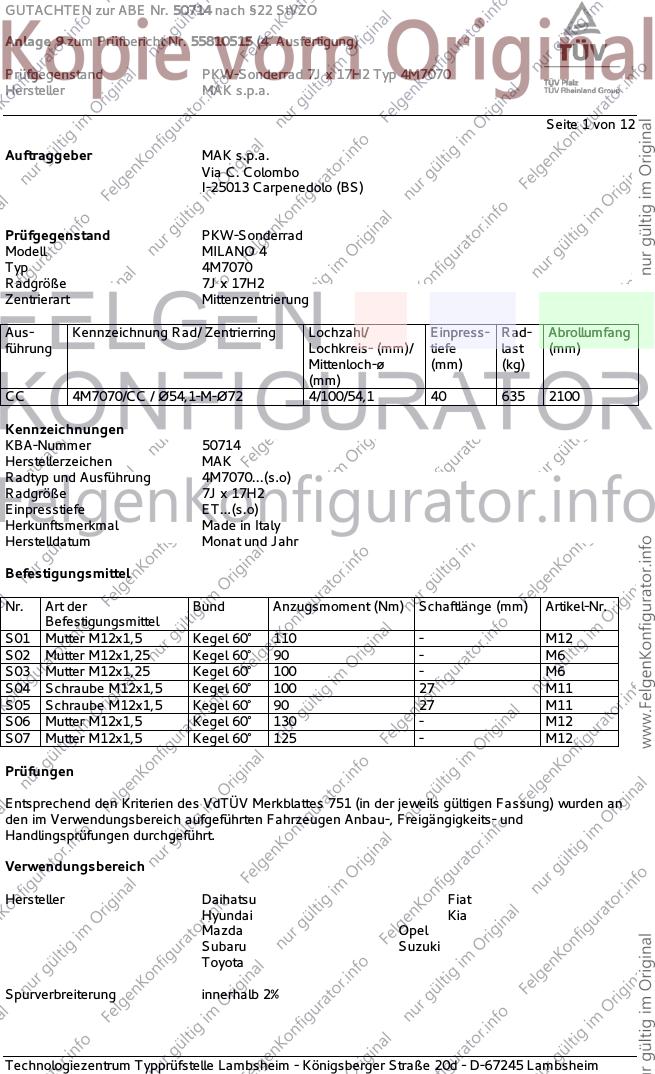

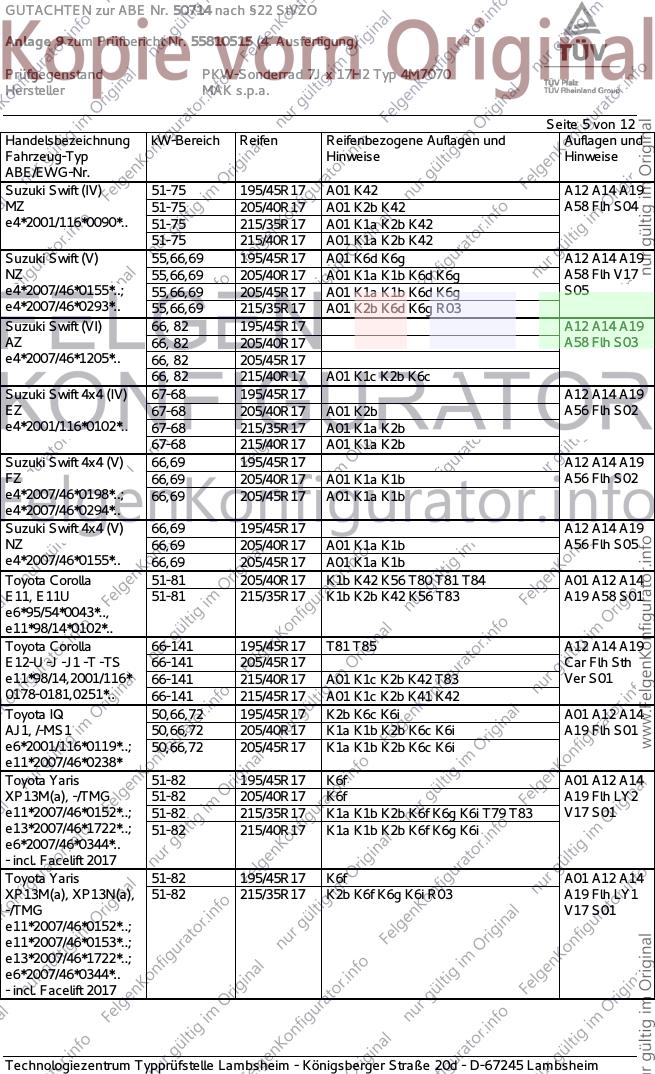

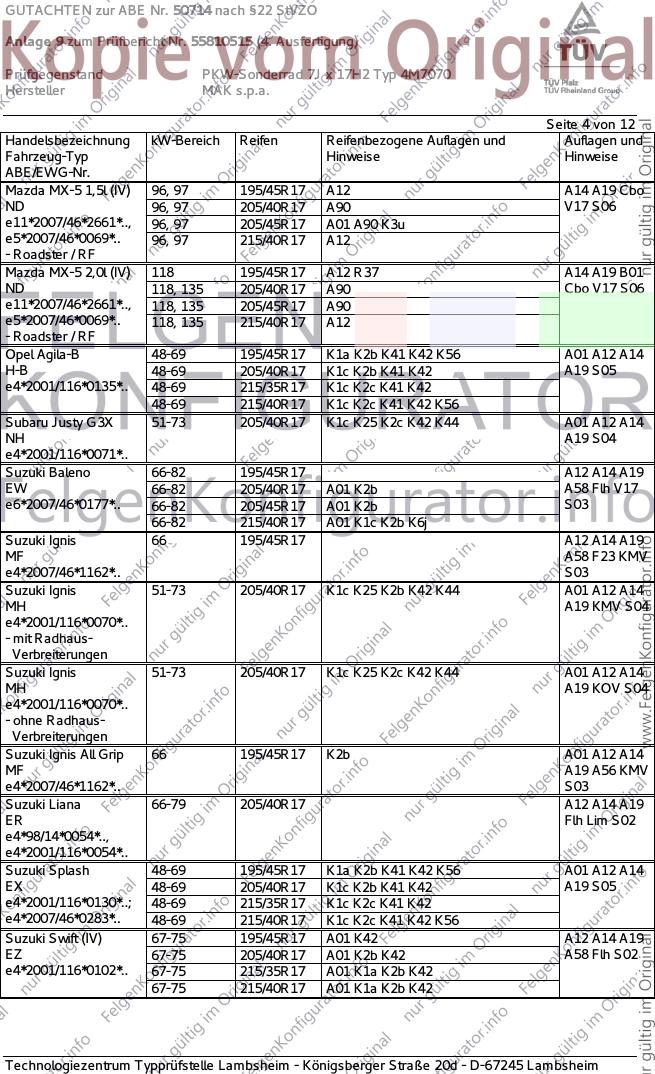

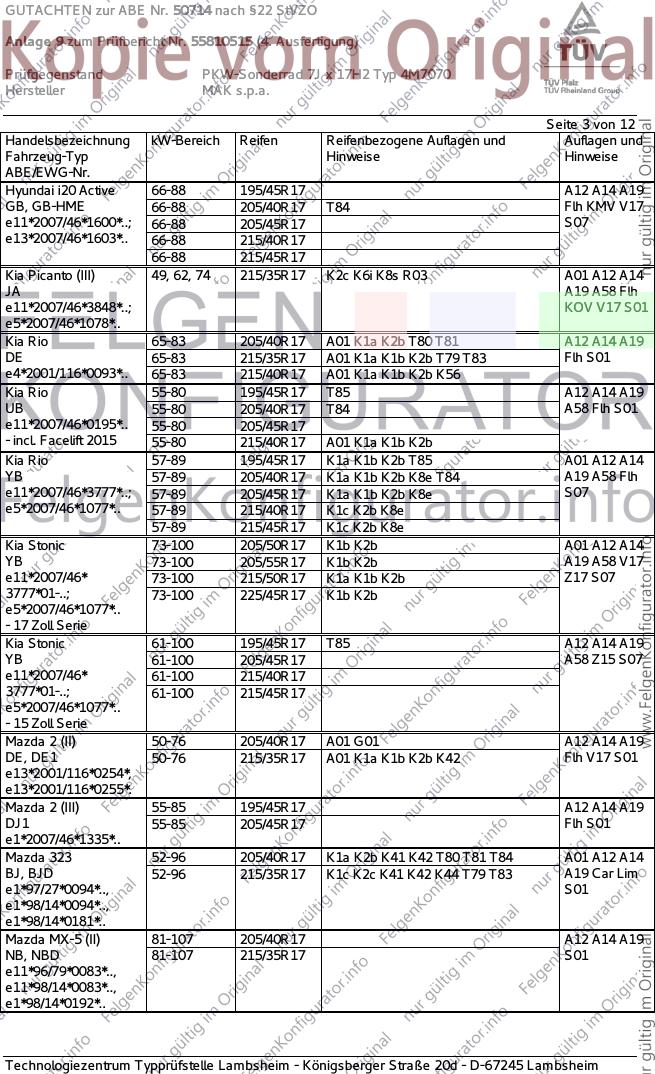

GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell MILANO 4
Typ 4M7070
Radgröße 7J x 17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
CC 4M7070/CC / Ø54,1-M-Ø72 4/100/54,1 40 635 2100
Kennzeichnungen
KBA-Nummer 50714
Herstellerzeichen MAK
Radtyp und Ausführung 4M7070...(s.o)
Radgröße 7J x 17H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - M12
S02 Mutter M12x1,25 Kegel 60° 90 - M6
S03 Mutter M12x1,25 Kegel 60° 100 - M6
S04 Schraube M12x1,5 Kegel 60° 100 27 M11
S05 Schraube M12x1,5 Kegel 60° 90 27 M11
S06 Mutter M12x1,5 Kegel 60° 130 - M12
S07 Mutter M12x1,5 Kegel 60° 125 - M12
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu Fiat
Hyundai Kia
Mazda Opel
Subaru Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 205/40R17 A12 A14 A19
XP9F Flh S01
e11*2001/116*0249*.
Daihatsu Materia 67,76 205/40R17 A01 G01 K1a K42 A12 A14 A19
M4 67,76 215/35R17 A01 K1c K42 A58 S01
e13*2001/116*0198*.
Fiat 124 Spider 103 195/45R17 A12 A14 A19 Cbo
NF, NFM 103 205/40R17 A90 V17 S06
e11*2007/46*3320*..; 103 205/45R17 A90
e5*2007/46*1036*..; 103 215/40R17 A01 A12 K1a
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 195/45R17 A12 R37 A14 A19 B01
NF, NFM 125 205/40R17 A90 Cbo V17 S06
e11*2007/46*3320*..; 125 205/45R17 A90
e5*2007/46*1036*..; 125 215/40R17 A01 A12 K1a
e3*2007/46*0474*..
Hyundai Accent 71-83 205/40R17 K1a K2b T80 T81 A01 A12 A14
MC 71-83 215/35R17 K1c K2b K56 T79 T83 A19 Flh S01
e4*2001/116*0103*.., 71-83 215/40R17 K1c K2b K56
Hyundai Accent 71-83 205/40R17 K1a K56 T80 T81 A01 A12 A14
MC, MCT 71-83 215/35R17 K1c K2b K56 T79 T83 A19 Sth S01
e4*2001/116*0103*.., 71-83 215/40R17 K1c K2b K56
e4*2001/116*0110*
Hyundai Getz 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A01 A12 A14
TB, TBI 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A19 Flh S01
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 215/35R17 K1c K2c K3s K4h K5d K6k K8i A01 A12 A14
IA, IA-HME A19 A58 Flh
e11*2007/46*1008*..; V17 Y13 S01
e13*2007/46*1602*..
- incl. Facelift 2017
Hyundai i20 55-88 195/45R17 A12 A14 A19
GB, GB-HME 55-88 205/40R17 A01 K1c T84 Cpe Flh KOV
e11*2007/46*1600*..; 55-88 205/45R17 A01 K1c V17 S07
e13*2007/46*1603*.. 55-88 215/40R17 A01 K1c K2b
- Fließheck 55-88 215/45R17 A01 K1c K2b
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 195/45R17 K1c K2b K5a A01 A12 A14
PB, PBT 55-94 205/40R17 K1c K2b K5a T80 T81 A19 Flh V17
e11*2001/116*0333*. 55-94 215/35R17 K2a K2b K6g K8g R03 S01
e11*2007/46*0129*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 Active 66-88 195/45R17 A12 A14 A19
GB, GB-HME 66-88 205/40R17 T84 Flh KMV V17
e11*2007/46*1600*..; 66-88 205/45R17 S07
e13*2007/46*1603*.. 66-88 215/40R17
66-88 215/45R17
Kia Picanto (III) 49, 62, 74 215/35R17 K2c K6i K8s R03 A01 A12 A14
JA A19 A58 Flh
e11*2007/46*3848*..; KOV V17 S01
e5*2007/46*1078*..
Kia Rio 65-83 205/40R17 A01 K1a K2b T80 T81 A12 A14 A19
DE 65-83 215/35R17 A01 K1a K1b K2b T79 T83 Flh S01
e4*2001/116*0093*.. 65-83 215/40R17 A01 K1a K1b K2b K56
Kia Rio 55-80 195/45R17 T85 A12 A14 A19
UB 55-80 205/40R17 T84 A58 Flh S01
e11*2007/46*0195*.. 55-80 205/45R17
- incl. Facelift 2015 55-80 215/40R17 A01 K1a K1b K2b
Kia Rio 57-89 195/45R17 K1a K1b K2b T85 A01 A12 A14
YB 57-89 205/40R17 K1a K1b K2b K8e T84 A19 A58 Flh
e11*2007/46*3777*..; 57-89 205/45R17 K1a K1b K2b K8e S07
e5*2007/46*1077*.. 57-89 215/40R17 K1c K2b K8e
57-89 215/45R17 K1c K2b K8e
Kia Stonic 73-100 205/50R17 K1b K2b A01 A12 A14
YB 73-100 205/55R17 K1b K2b A19 A58 V17
e11*2007/46* 73-100 215/50R17 K1a K1b K2b Z17 S07
3777*01-..; 73-100 225/45R17 K1b K2b
e5*2007/46*1077*..
- 17 Zoll Serie
Kia Stonic 61-100 195/45R17 T85 A12 A14 A19
YB 61-100 205/45R17 A58 Z15 S07
e11*2007/46* 61-100 215/40R17
3777*01-..; 61-100 215/45R17
e5*2007/46*1077*..
- 15 Zoll Serie
Mazda 2 (II) 50-76 205/40R17 A01 G01 A12 A14 A19
DE, DE1 50-76 215/35R17 A01 K1a K1b K2b K42 Flh V17 S01
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 (III) 55-85 195/45R17 A12 A14 A19
DJ1 55-85 205/45R17 Flh S01
e1*2007/46*1335*..
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A12 A14
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A19 Car Lim
e1*97/27*0094*.., S01
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda MX-5 (II) 81-107 205/40R17 A12 A14 A19
NB, NBD 81-107 215/35R17 S01
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 1,5l (IV) 96, 97 195/45R17 A12 A14 A19 Cbo
ND 96, 97 205/40R17 A90 V17 S06
e11*2007/46*2661*.., 96, 97 205/45R17 A01 A90 K3u
e5*2007/46*0069*.. 96, 97 215/40R17 A12
- Roadster / RF
Mazda MX-5 2,0l (IV) 118 195/45R17 A12 R37 A14 A19 B01
ND 118, 135 205/40R17 A90 Cbo V17 S06
e11*2007/46*2661*.., 118, 135 205/45R17 A90
e5*2007/46*0069*.. 118, 135 215/40R17 A12
- Roadster / RF
Opel Agila-B 48-69 195/45R17 K1a K2b K41 K42 K56 A01 A12 A14
H-B 48-69 205/40R17 K1c K2b K41 K42 A19 S05
e4*2001/116*0135*.. 48-69 215/35R17 K1c K2c K41 K42
48-69 215/40R17 K1c K2c K41 K42 K56
Subaru Justy G3X 51-73 205/40R17 K1c K25 K2c K42 K44 A01 A12 A14
NH A19 S04
e4*2001/116*0071*..
Suzuki Baleno 66-82 195/45R17 A12 A14 A19
EW 66-82 205/40R17 A01 K2b A58 Flh V17
e6*2007/46*0177*.. 66-82 205/45R17 A01 K2b S03
66-82 215/40R17 A01 K1c K2b K6j
Suzuki Ignis 66 195/45R17 A12 A14 A19
MF A58 F23 KMV
e4*2007/46*1162*.. S03
Suzuki Ignis 51-73 205/40R17 K1c K25 K2b K42 K44 A01 A12 A14
MH A19 KMV S04
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 205/40R17 K1c K25 K2c K42 K44 A01 A12 A14
MH A19 KOV S04
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis All Grip 66 195/45R17 K2b A01 A12 A14
MF A19 A56 KMV
e4*2007/46*1162*.. S03
Suzuki Liana 66-79 205/40R17 A12 A14 A19
ER Flh Lim S02
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Splash 48-69 195/45R17 K1a K2b K41 K42 K56 A01 A12 A14
EX 48-69 205/40R17 K1c K2b K41 K42 A19 S05
e4*2001/116*0130*..; 48-69 215/35R17 K1c K2c K41 K42
e4*2007/46*0283*.. 48-69 215/40R17 K1c K2c K41 K42 K56
Suzuki Swift (IV) 67-75 195/45R17 A01 K42 A12 A14 A19
EZ 67-75 205/40R17 A01 K2b K42 A58 Flh S02
e4*2001/116*0102*.. 67-75 215/35R17 A01 K1a K2b K42
67-75 215/40R17 A01 K1a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (IV) 51-75 195/45R17 A01 K42 A12 A14 A19
MZ 51-75 205/40R17 A01 K2b K42 A58 Flh S04
e4*2001/116*0090*.. 51-75 215/35R17 A01 K1a K2b K42
51-75 215/40R17 A01 K1a K2b K42
Suzuki Swift (V) 55,66,69 195/45R17 A01 K6d K6g A12 A14 A19
NZ 55,66,69 205/40R17 A01 K1a K1b K6d K6g A58 Flh V17
e4*2007/46*0155*..; 55,66,69 205/45R17 A01 K1a K1b K6d K6g S05
e4*2007/46*0293*.. 55,66,69 215/35R17 A01 K2b K6d K6g R03
Suzuki Swift (VI) 66, 82 195/45R17 A12 A14 A19
AZ 66, 82 205/40R17 A58 Flh S03
e4*2007/46*1205*.. 66, 82 205/45R17
66, 82 215/40R17 A01 K1c K2b K6c
Suzuki Swift 4x4 (IV) 67-68 195/45R17 A12 A14 A19
EZ 67-68 205/40R17 A01 K2b A56 Flh S02
e4*2001/116*0102*.. 67-68 215/35R17 A01 K1a K2b
67-68 215/40R17 A01 K1a K2b
Suzuki Swift 4x4 (V) 66,69 195/45R17 A12 A14 A19
FZ 66,69 205/40R17 A01 K1a K1b A56 Flh S02
e4*2007/46*0198*..; 66,69 205/45R17 A01 K1a K1b
e4*2007/46*0294*..
Suzuki Swift 4x4 (V) 66,69 195/45R17 A12 A14 A19
NZ 66,69 205/40R17 A01 K1a K1b A56 Flh S05
e4*2007/46*0155*.. 66,69 205/45R17 A01 K1a K1b
Toyota Corolla 51-81 205/40R17 K1b K42 K56 T80 T81 T84 A01 A12 A14
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A19 A58 S01
e6*95/54*0043*..,
e11*98/14*0102*..
Toyota Corolla 66-141 195/45R17 T81 T85 A12 A14 A19
E12-U -J -J1 -T -TS 66-141 205/45R17 Car Flh Sth
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2b K42 T83 Ver S01
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2b K41 K42
Toyota IQ 50,66,72 195/45R17 K2b K6c K6i A01 A12 A14
AJ1, /-MS1 50,66,72 205/40R17 K1a K1b K2b K6c K6i A19 Flh S01
e6*2001/116*0119*..; 50,66,72 205/45R17 K1a K1b K2b K6c K6i
e11*2007/46*0238*
Toyota Yaris 51-82 195/45R17 K6f A01 A12 A14
XP13M(a), -/TMG 51-82 205/40R17 K6f A19 Flh LY2
e11*2007/46*0152*..; 51-82 215/35R17 K1a K1b K2b K6f K6g K6i T79 T83 V17 S01
e13*2007/46*1722*..; 51-82 215/40R17 K1a K1b K2b K6f K6g K6i
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris 51-82 195/45R17 K6f A01 A12 A14
XP13M(a), XP13N(a), 51-82 215/35R17 K2b K6f K6g K6i R03 A19 Flh LY1
-/TMG V17 S01
e11*2007/46*0152*..;
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-74 205/40R17 T80 A12 A14 A19
XP9, XP9F Flh S01
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 195/45R17 K6f A01 A12 A14
XP13M(a), -/TMG A19 Flh LY1
e11*2007/46*0152*..; S01
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 195/45R17 K6f A01 A12 A14
XP13M(a), -/TMG 54, 55 205/40R17 K6f A19 Flh LY3
e11*2007/46*0152*..; 54, 55 205/45R17 G87 K6f S01
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris TS 98 195/45R17 A12 A14 A19
XP9 98 205/40R17 Flh S01
e11*2001/116*0248* 98 205/45R17
98 215/40R17 A01 K1c K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 7 von 12

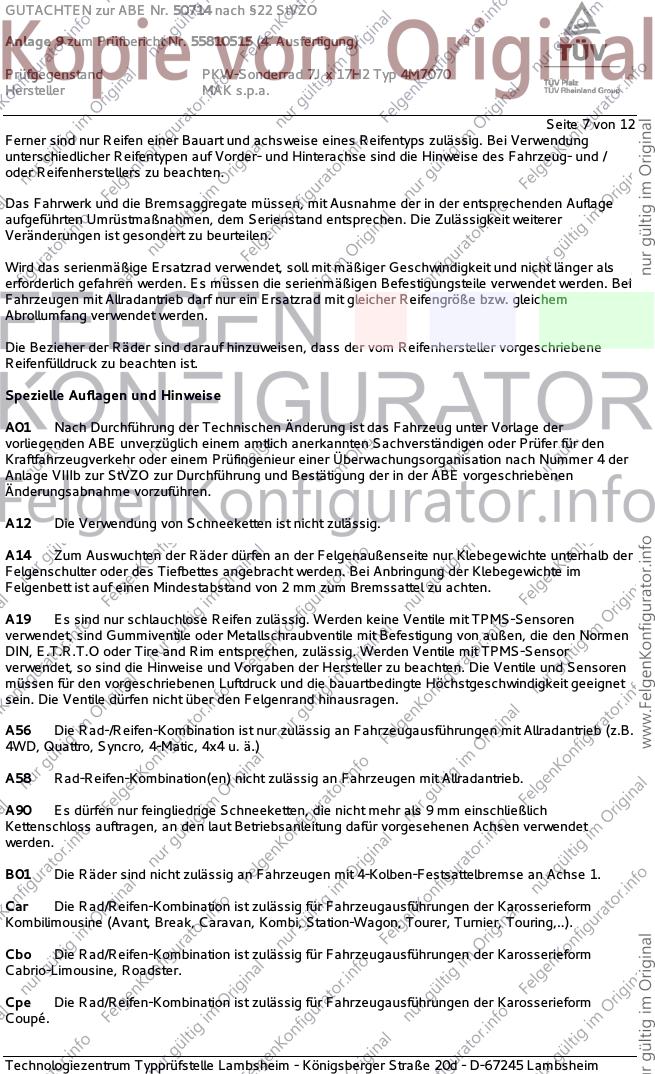

Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 8 von 12

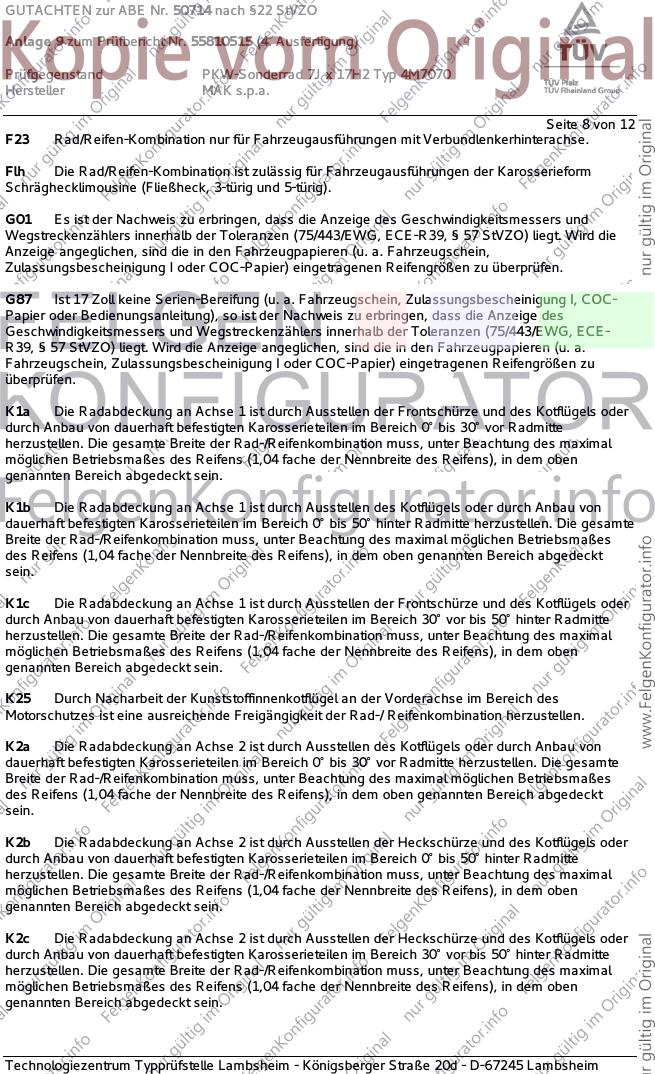

F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G87 Ist 17 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 9 von 12
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 10 von 12

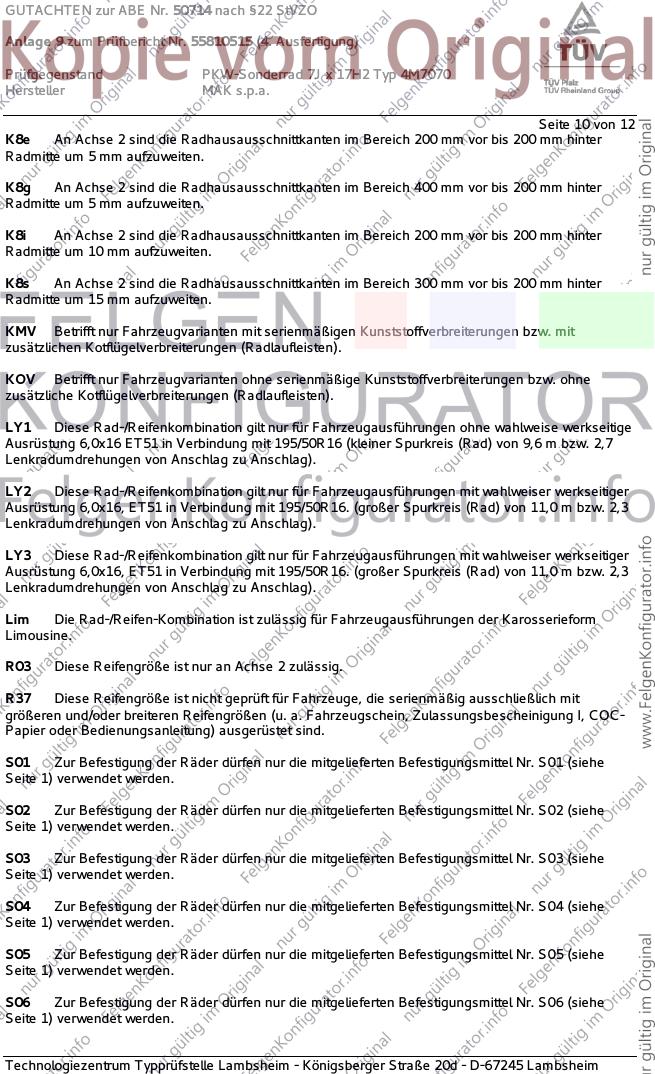

K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

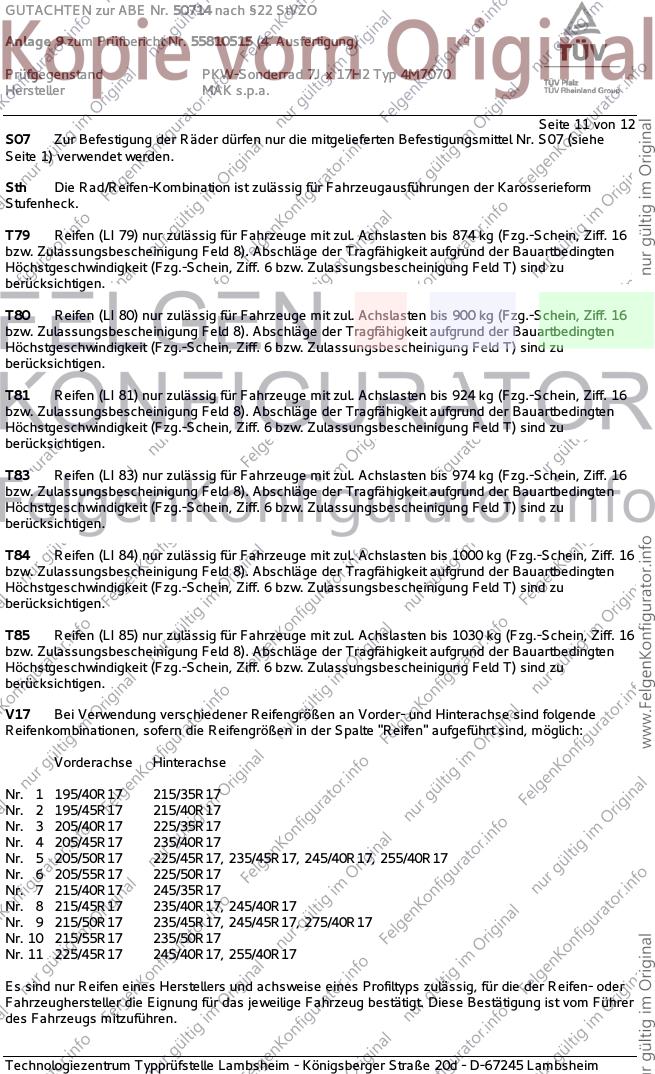

GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 11 von 12
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

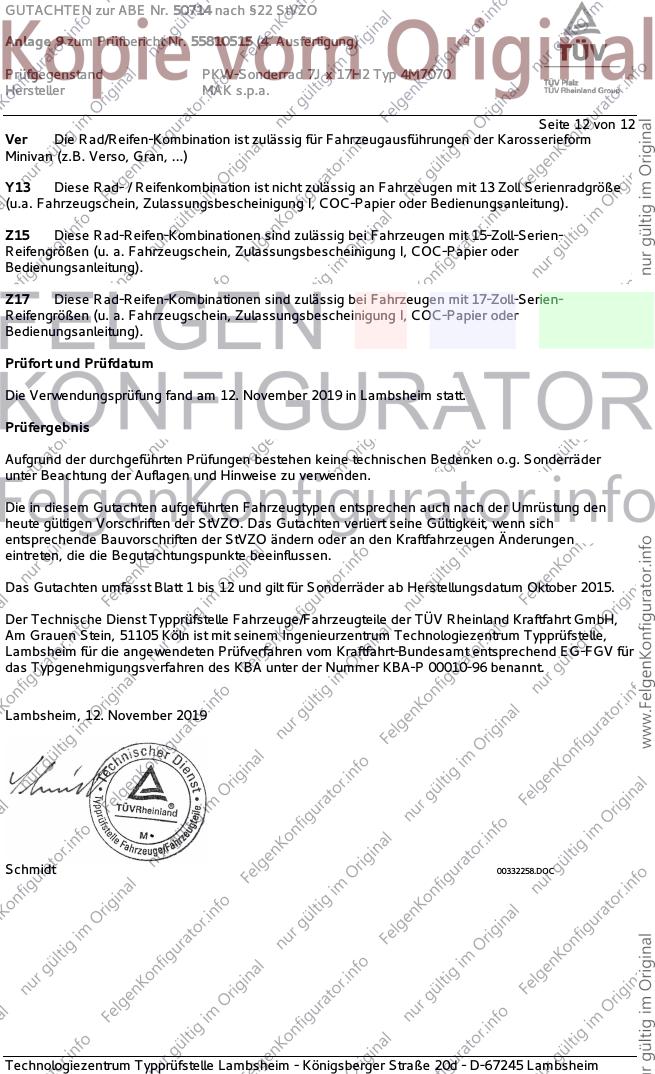

GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55810515 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 12 von 12
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. November 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. November 2019
Schmidt 00332258.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
