GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 12
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Typ CX100.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 CX100.7016 X2/63,3 / 54,1 4/100/54,1 38 650 2065
Kennzeichnungen
KBA-Nummer 49531
Herstellerzeichen ProLine
Radtyp und Ausführung CX100.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,25 Kegel 60° 90 - 84
S02 Mutter M12x1,5 Kegel 60° 110 - 83
S03 Mutter M12x1,5 Kegel 60° 125 - 83
S04 Mutter M12x1,5 Kegel 60° 130 - 83
S05 Schraube M12x1,5 Kegel 60° 100 28 42
S06 Schraube M12x1,5 Kegel 60° 90 28 42
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Fiat
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 205/45R16 A01 K1a K2b K42 K56 A12 A16 A21
XP9F 73 215/40R16 A01 K2b K42 K56 R03 Flh V16 S02
e11*2001/116*0249*.
Daihatsu Materia 67,76 205/45R16 K1c K42 A01 A12 A16
M4 67,76 215/40R16 K1c K2b K42 K44 A21 A58 V16
e13*2001/116*0198*. S02
Fiat 124 Spider 103 205/45R16 A12 A16 A21
NF, NFM 103 205/50R16 A01 K1a Cbo V16 S04
e11*2007/46*3320*..; 103 215/45R16 A01 K1a
e5*2007/46*1036*..; 103 225/45R16 A01 K1a
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 205/45R16 A12 A16 A21
NF, NFM 125 205/50R16 A01 K1a B01 Cbo V16
e11*2007/46*3320*..; 125 215/45R16 A01 K1a Z16 S04
e5*2007/46*1036*..; 125 225/45R16 A01 K1a
e3*2007/46*0474*..
Hyundai Accent 71-83 205/45R16 K1a K2b A01 A12 A16
MC 71-83 215/40R16 K1c K2b K56 A21 Flh S02
e4*2001/116*0103*.., 71-83 215/45R16 K1c K2b K56
Hyundai Accent 71-83 205/45R16 K1a K56 A01 A12 A16
MC, MCT 71-83 215/40R16 K1c K2b K56 A21 Sth S02
e4*2001/116*0103*.., 71-83 215/45R16 K1c K2b K56
e4*2001/116*0110*
Hyundai Getz 46-81 205/40R16 K1c K2b K42 A01 A12 A16
TB, TBI 46-81 205/45R16 K1c K2b K41 K42 A21 Flh V16
e4*98/14*0066*.., 46-81 215/40R16 K1c K2b K42 K44 K67 S02
e4*2001/116*0123*..
Hyundai i10 48-64 205/40R16 K1c K2c K4h K6k K8i A01 A12 A16
IA, IA-HME 48-64 205/45R16 K1c K2c K3s K4h K5b K6k K8i A21 A58 Flh
e11*2007/46*1008*..; 48-64 215/40R16 K2c K4h K6l K8r R03 V16 Y13 S02
e13*2007/46*1602*..
- incl. Facelift 2017
Hyundai i20 55-88 195/55R16 K1c K2b A01 A12 A16
GB, GB-HME 55-88 205/50R16 K1c K2c K5b K8h A21 Cpe Flh
e11*2007/46*1600*..; 55-88 215/45R16 K1c K2b K5b K8h KOV V16 S03
e13*2007/46*1603*.. 55-88 225/45R16 K1c K2c K5b K8h
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 205/45R16 K1c K2b A01 A12 A16
PB, PBT A21 Flh S02
e11*2001/116*0333*.
e11*2007/46*0129*..
- incl. Facelift 2012
Hyundai i20 Active 66-88 195/55R16 A12 A16 A21
GB, GB-HME 66-88 205/50R16 A01 K6w Flh KMV V16
e11*2007/46*1600*..; 66-88 215/45R16 S03
e13*2007/46*1603*.. 66-88 225/45R16 A01 K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Picanto (III) X-Line 62, 74 205/40R16 K5x K6x K8m A01 A12 A16
JA 62, 74 205/45R16 K5x K6x K8m A21 A58 Flh
e11*2007/46*3848*..; KMV S02
e5*2007/46*1078*..
Kia Rio 65-83 205/45R16 A01 K1a K2b A12 A16 A21
DE 65-83 215/40R16 A01 K1a K1b K2b Flh V16 S02
e4*2001/116*0093*.. 65-83 215/45R16 A01 K1a K1b K2b K56
Kia Rio 55-80 195/55R16 K2b A01 A12 A16
UB 55-80 215/45R16 K1a K1b K2b A21 A58 Flh
e11*2007/46*0195*.. V16 S02
- incl. Facelift 2015
Kia Rio 57-89 195/55R16 K1c K2b K8e A01 A12 A16
YB 57-89 205/50R16 K1c K2c K5b K8m A21 A58 Flh
e11*2007/46*3777*..; 57-89 215/45R16 K1c K2c K5b K8m V16 S03
e5*2007/46*1077*.. 57-89 225/45R16 K1c K2c K5b K8m
Kia Stonic 61-100 195/55R16 A12 A16 A21
YB 61-100 205/50R16 A01 K1a K1b K2b A58 V16 Z15
e11*2007/46* 61-100 215/50R16 A01 K1c K2b K5v K6w K8h S03
3777*01-..; 61-100 225/45R16 A01 K1a K1b K2b K5v
e5*2007/46*1077*..
- 15 Zoll Serie
Mazda 2 (II) 50-76 205/40R16 A12 A16 A21
DE, DE1 50-76 205/45R16 Flh V16 S02
e13*2001/116*0254*, 50-76 215/40R16 A01 K1a K1b K2b K42
e13*2001/116*0255*.
Mazda 2 (III) 55-85 195/55R16 A01 K1a K1b K4t A12 A16 A16
DJ1 A21 Flh S02
e1*2007/46*1335*..
Mazda 323 52-96 205/45R16 K1a K2b K41 K42 A01 A12 A16
BJ, BJD 52-96 215/40R16 K1a K2b K41 K42 A21 Car Lim
e1*97/27*0094*.., V16 S02
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda MX-5 (II) 81-107 205/45R16 A12 A16 A21
NB, NBD 81-107 215/40R16 S02
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96, 97 205/45R16 A12 A16 A21
ND 96, 97 205/50R16 A01 K1a K1b K3u Cbo V16 S04
e11*2007/46*2661*.., 96, 97 215/45R16 A01 K1a K1b
e5*2007/46*0069*.. 96, 97 225/45R16 A01 K1a K1b
- Roadster / RF
Mazda MX-5 2,0l (IV) 118 205/45R16 A12 A16 A21
ND 118 205/50R16 A01 K1a K1b Cbo V16 Z16
e11*2007/46*2661*.., 118 215/45R16 A01 K1a K1b S04
e5*2007/46*0069*.. 118 225/45R16 A01 K1a K1b
- Roadster / RF
Opel Agila-B 48-69 205/45R16 K1c K2c K41 K42 A01 A12 A16
H-B A21 S06
e4*2001/116*0135*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Justy G3X 51-73 205/45R16 K1c K2c K42 K44 A01 A12 A16
NH A21 S05
e4*2001/116*0071*..
Suzuki Ignis 51-73 205/45R16 K1c K2c K42 K44 A01 A12 A16
MH A21 KMV S05
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 205/45R16 K1c K2c K42 K44 A01 A12 A16
MH A21 KOV S05
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 205/45R16 A01 K42 A12 A16 A21
ER 66-79 215/40R16 A01 K1c K2b K42 K46 Flh Lim V16
e4*98/14*0054*.., 66-79 215/45R16 A01 K1c K2b K41 K42 K45 K46 S01
e4*2001/116*0054*..
Suzuki Splash 48-69 205/45R16 K1c K2c K41 K42 A01 A12 A16
EX A21 S06
e4*2001/116*0130*..;
e4*2007/46*0283*..
Suzuki Swift (IV) 51-75 205/45R16 A01 K2b K42 A12 A16 A21
MZ 51-75 215/40R16 A01 K1a K2b K42 A58 Flh V16
e4*2001/116*0090*.. 51-75 215/45R16 A01 K1a K2b K42 S05
Suzuki Swift (V) 55,66,69 205/45R16 K1c K2b K6d K6g A01 A12 A16
NZ 55,66,69 215/45R16 K1c K2b K6d K6g A21 A58 Flh
e4*2007/46*0155*..; V16 S06
e4*2007/46*0293*..
Suzuki Swift 4x4 (V) 66,69 205/45R16 K1c K2b A01 A12 A16
NZ 66,69 215/45R16 K1c K2b A21 A56 Flh
e4*2007/46*0155*.. S06
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A12 A16
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A21 Car Flh
e11*98/14,2001/116* 66-141 225/45R16 K1c K2c K41 K42 Sth V16 Ver
0178-0181,0251*.. S02
Toyota IQ 50,66,72 195/55R16 K1c K2b K6c K6i A01 A12 A16
AJ1, /-MS1 50,66,72 205/45R16 K1c K2b K6c K6i A21 Flh S02
e6*2001/116*0119*..;
e11*2007/46*0238*
Toyota MR2 (III) 103 205/45R16 R02 A01 A12 A16
W3 103 215/40R16 K1c K2b R37 A21 VM6 S02
e11*98/14*0128*.., 103 215/45R16 K1c K2b R09
e11*2001/116*0128*. 103 225/40R16 K2b R03 R70
Toyota Yaris 48-110 205/45R16 K1c K2b K41 K42 A01 A12 A16
P1, P1F, P1-TMG A21 S02
e6*/e2*/e1*
98/14, 2001/116*
0064,0248,0270*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-82 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
XP13M(a), -/TMG 51-82 215/45R16 K1c K2b K3a K3c K6f K6g K6i A21 Flh LY2
e11*2007/46*0152*..; V16 S02
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris 51-82 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
XP13M(a), XP13N(a), A21 Flh LY1
-/TMG S02
e11*2007/46*0152*..;
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris 51-74 205/45R16 A01 K1a K2b K42 K56 A12 A16 A21
XP9, XP9F 51-74 215/40R16 A01 K2b K42 K56 R03 Flh V16 S02
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
XP13M(a), -/TMG A21 Flh LY1
e11*2007/46*0152*..; S02
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
XP13M(a), -/TMG A21 Flh LY3
e11*2007/46*0152*..; S02
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris TS 98 195/55R16 K1c K2b K42 K56 A01 A12 A16
XP9 98 205/45R16 K1a K2b K42 K56 A21 Flh V16
e11*2001/116*0248* 98 205/50R16 K1c K2b K42 K56 S02
98 215/45R16 K1c K2b K42 K56
Toyota Yaris Verso 55-78 205/45R16 K2b K42 A01 A12 A16
P2 A21 S02
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 12
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 12
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH

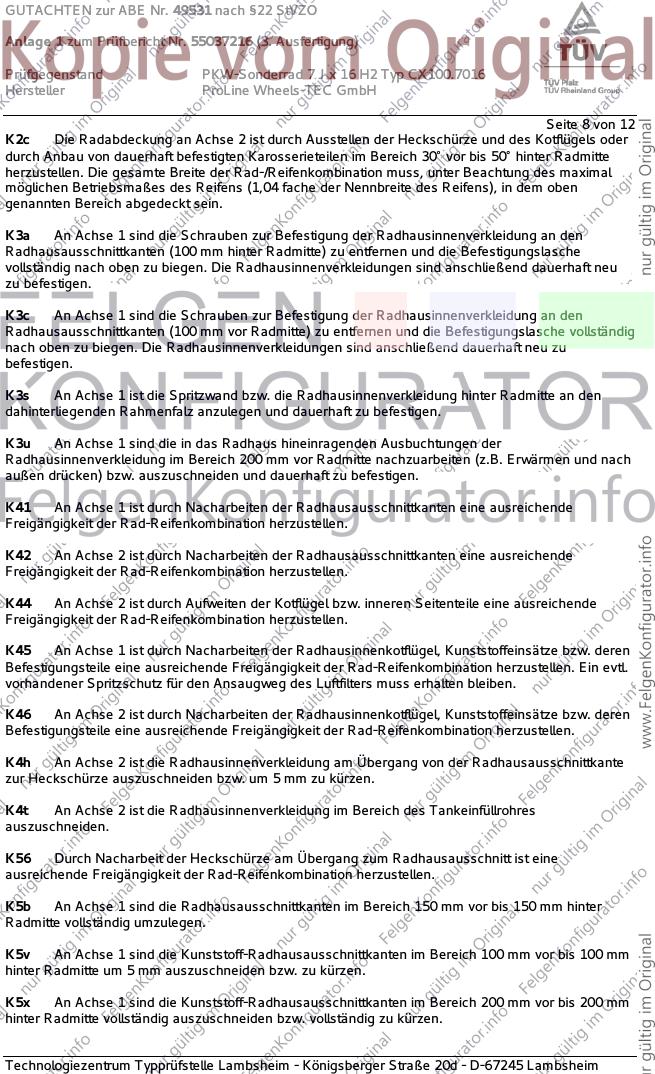

Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 9 von 12
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH

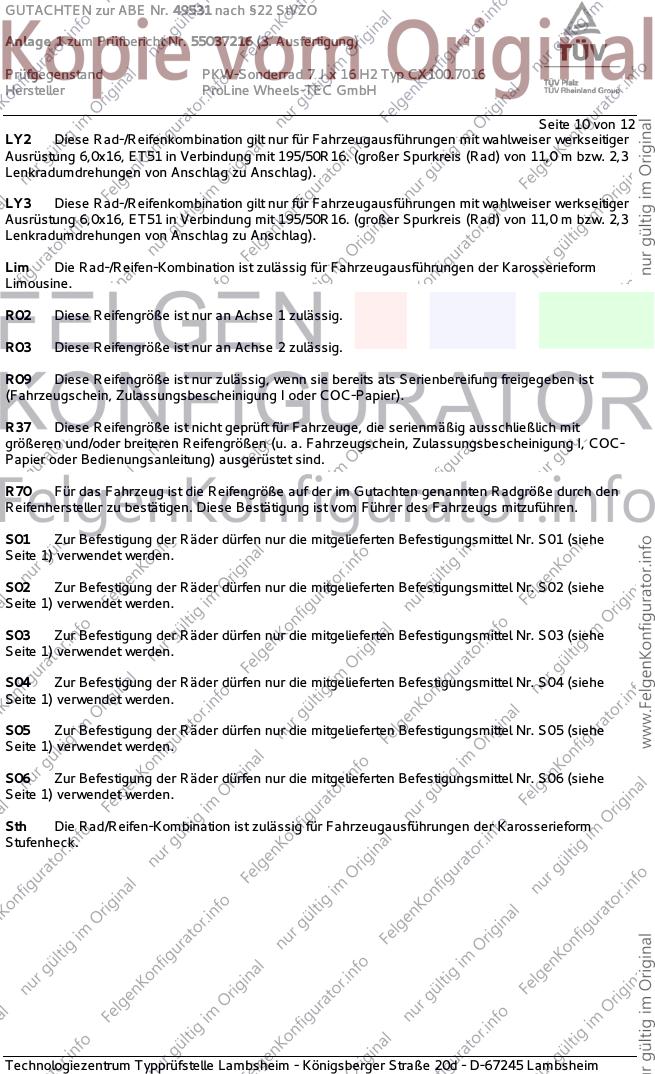

Seite 10 von 12
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH

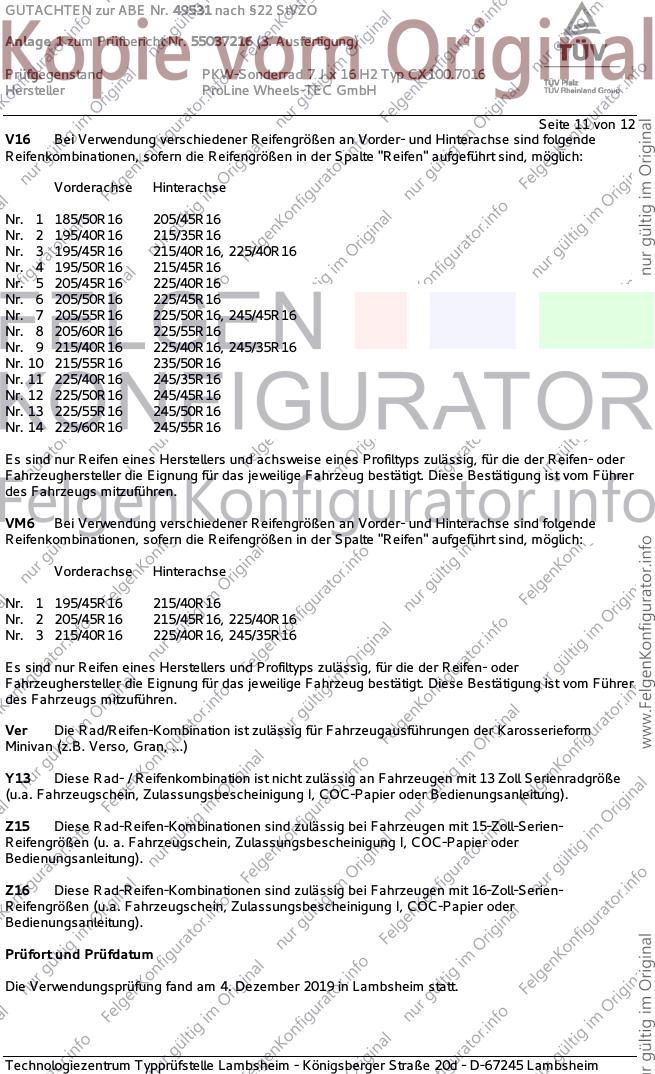

Seite 11 von 12
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Dezember 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55037216 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels-TEC GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Dezember 2019
Coen 00334009.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
