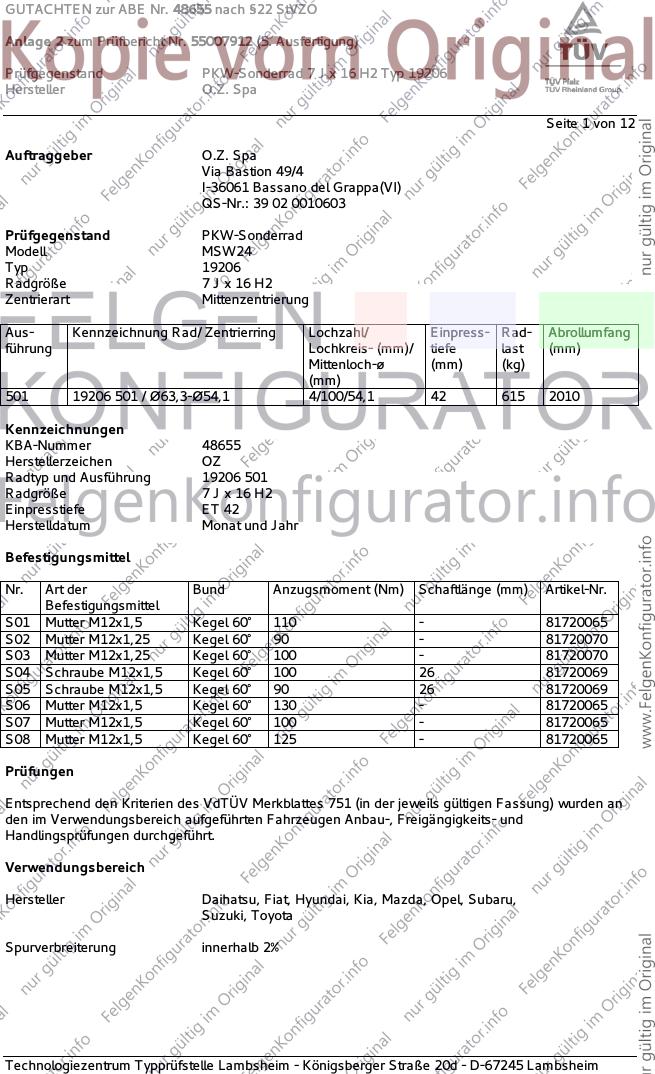

GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW24
Typ 19206
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
501 19206 501 / Ø63,3-Ø54,1 4/100/54,1 42 615 2010
Kennzeichnungen
KBA-Nummer 48655
Herstellerzeichen OZ
Radtyp und Ausführung 19206 501
Radgröße 7 J x 16 H2
Einpresstiefe ET 42
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 81720065
S02 Mutter M12x1,25 Kegel 60° 90 - 81720070
S03 Mutter M12x1,25 Kegel 60° 100 - 81720070
S04 Schraube M12x1,5 Kegel 60° 100 26 81720069
S05 Schraube M12x1,5 Kegel 60° 90 26 81720069
S06 Mutter M12x1,5 Kegel 60° 130 - 81720065
S07 Mutter M12x1,5 Kegel 60° 100 - 81720065
S08 Mutter M12x1,5 Kegel 60° 125 - 81720065
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Fiat, Hyundai, Kia, Mazda, Opel, Subaru,
Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa

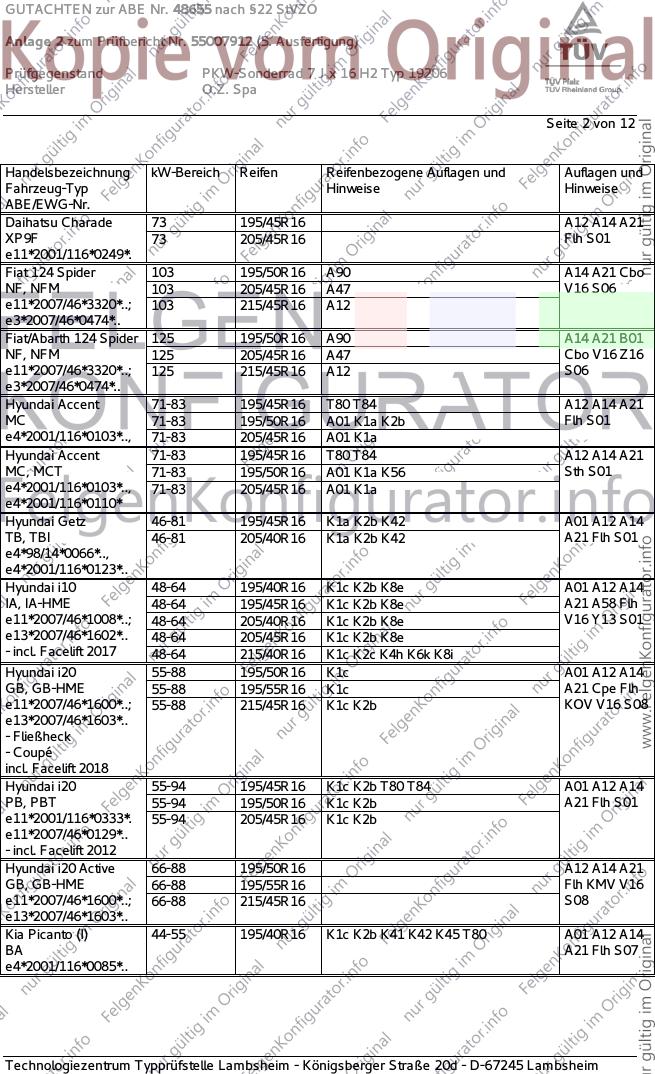

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/45R16 A12 A14 A21
XP9F 73 205/45R16 Flh S01
e11*2001/116*0249*.
Fiat 124 Spider 103 195/50R16 A90 A14 A21 Cbo
NF, NFM 103 205/45R16 A47 V16 S06
e11*2007/46*3320*..; 103 215/45R16 A12
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 195/50R16 A90 A14 A21 B01
NF, NFM 125 205/45R16 A47 Cbo V16 Z16
e11*2007/46*3320*..; 125 215/45R16 A12 S06
e3*2007/46*0474*..
Hyundai Accent 71-83 195/45R16 T80 T84 A12 A14 A21
MC 71-83 195/50R16 A01 K1a K2b Flh S01
e4*2001/116*0103*.., 71-83 205/45R16 A01 K1a
Hyundai Accent 71-83 195/45R16 T80 T84 A12 A14 A21
MC, MCT 71-83 195/50R16 A01 K1a K56 Sth S01
e4*2001/116*0103*.., 71-83 205/45R16 A01 K1a
e4*2001/116*0110*
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 205/40R16 K1a K2b K42 A21 Flh S01
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R16 K1c K2b K8e A01 A12 A14
IA, IA-HME 48-64 195/45R16 K1c K2b K8e A21 A58 Flh
e11*2007/46*1008*..; 48-64 205/40R16 K1c K2b K8e V16 Y13 S01
e13*2007/46*1602*.. 48-64 205/45R16 K1c K2b K8e
- incl. Facelift 2017 48-64 215/40R16 K1c K2c K4h K6k K8i
Hyundai i20 55-88 195/50R16 K1c A01 A12 A14
GB, GB-HME 55-88 195/55R16 K1c A21 Cpe Flh
e11*2007/46*1600*..; 55-88 215/45R16 K1c K2b KOV V16 S08
e13*2007/46*1603*..
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 195/45R16 K1c K2b T80 T84 A01 A12 A14
PB, PBT 55-94 195/50R16 K1c K2b A21 Flh S01
e11*2001/116*0333*. 55-94 205/45R16 K1c K2b
e11*2007/46*0129*..
- incl. Facelift 2012
Hyundai i20 Active 66-88 195/50R16 A12 A14 A21
GB, GB-HME 66-88 195/55R16 Flh KMV V16
e11*2007/46*1600*..; 66-88 215/45R16 S08
e13*2007/46*1603*..
Kia Picanto (I) 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A12 A14
BA A21 Flh S07
e4*2001/116*0085*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa

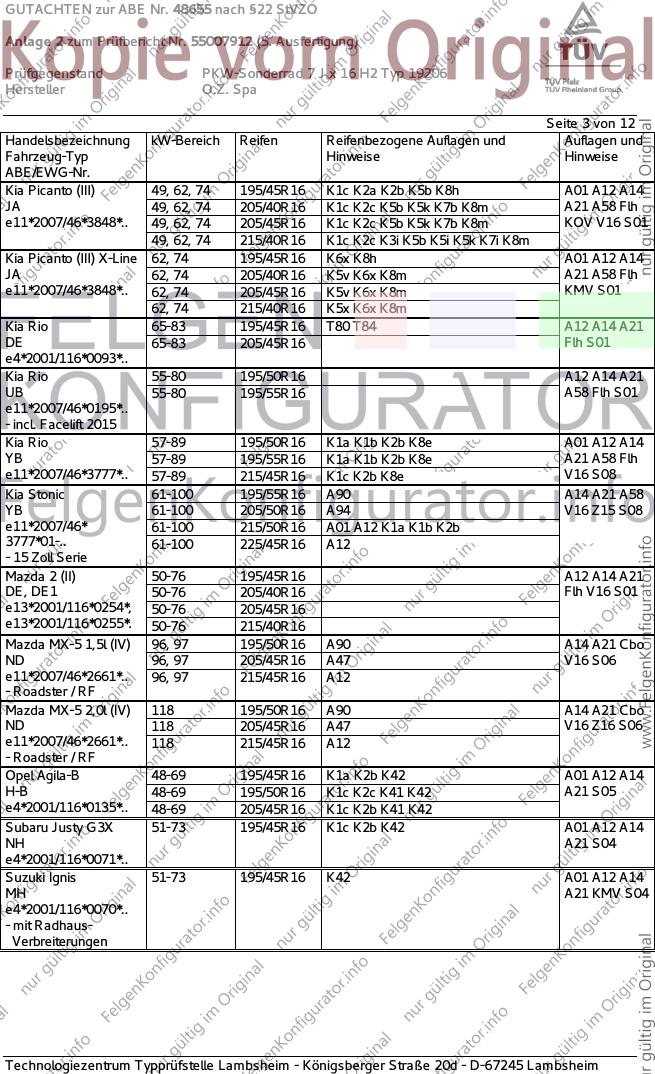

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Picanto (III) 49, 62, 74 195/45R16 K1c K2a K2b K5b K8h A01 A12 A14
JA 49, 62, 74 205/40R16 K1c K2c K5b K5k K7b K8m A21 A58 Flh
e11*2007/46*3848*.. 49, 62, 74 205/45R16 K1c K2c K5b K5k K7b K8m KOV V16 S01
49, 62, 74 215/40R16 K1c K2c K3i K5b K5i K5k K7i K8m
Kia Picanto (III) X-Line 62, 74 195/45R16 K6x K8h A01 A12 A14
JA 62, 74 205/40R16 K5v K6x K8m A21 A58 Flh
e11*2007/46*3848*.. 62, 74 205/45R16 K5v K6x K8m KMV S01
62, 74 215/40R16 K5x K6x K8m
Kia Rio 65-83 195/45R16 T80 T84 A12 A14 A21
DE 65-83 205/45R16 Flh S01
e4*2001/116*0093*..
Kia Rio 55-80 195/50R16 A12 A14 A21
UB 55-80 195/55R16 A58 Flh S01
e11*2007/46*0195*..
- incl. Facelift 2015
Kia Rio 57-89 195/50R16 K1a K1b K2b K8e A01 A12 A14
YB 57-89 195/55R16 K1a K1b K2b K8e A21 A58 Flh
e11*2007/46*3777*.. 57-89 215/45R16 K1c K2b K8e V16 S08
Kia Stonic 61-100 195/55R16 A90 A14 A21 A58
YB 61-100 205/50R16 A94 V16 Z15 S08
e11*2007/46* 61-100 215/50R16 A01 A12 K1a K1b K2b
3777*01-.. 61-100 225/45R16 A12
- 15 Zoll Serie
Mazda 2 (II) 50-76 195/45R16 A12 A14 A21
DE, DE1 50-76 205/40R16 Flh V16 S01
e13*2001/116*0254*, 50-76 205/45R16
e13*2001/116*0255*. 50-76 215/40R16
Mazda MX-5 1,5l (IV) 96, 97 195/50R16 A90 A14 A21 Cbo
ND 96, 97 205/45R16 A47 V16 S06
e11*2007/46*2661*.. 96, 97 215/45R16 A12
- Roadster / RF
Mazda MX-5 2,0l (IV) 118 195/50R16 A90 A14 A21 Cbo
ND 118 205/45R16 A47 V16 Z16 S06
e11*2007/46*2661*.. 118 215/45R16 A12
- Roadster / RF
Opel Agila-B 48-69 195/45R16 K1a K2b K42 A01 A12 A14
H-B 48-69 195/50R16 K1c K2c K41 K42 A21 S05
e4*2001/116*0135*.. 48-69 205/45R16 K1c K2b K41 K42
Subaru Justy G3X 51-73 195/45R16 K1c K2b K42 A01 A12 A14
NH A21 S04
e4*2001/116*0071*..
Suzuki Ignis 51-73 195/45R16 K42 A01 A12 A14
MH A21 KMV S04
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa

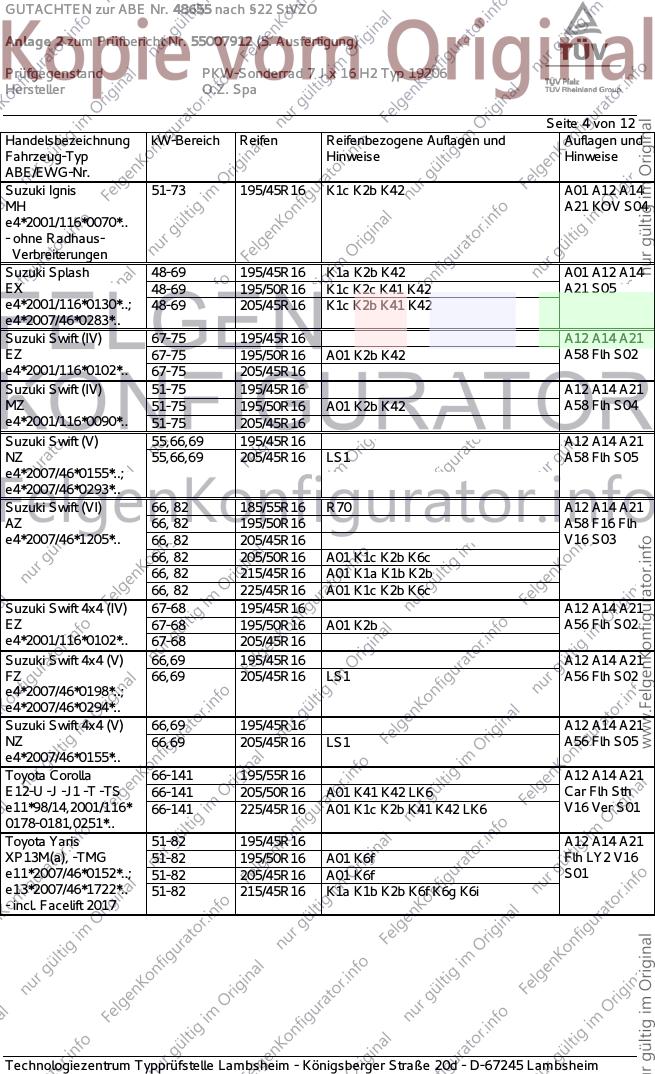

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 195/45R16 K1c K2b K42 A01 A12 A14
MH A21 KOV S04
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Splash 48-69 195/45R16 K1a K2b K42 A01 A12 A14
EX 48-69 195/50R16 K1c K2c K41 K42 A21 S05
e4*2001/116*0130*..; 48-69 205/45R16 K1c K2b K41 K42
e4*2007/46*0283*..
Suzuki Swift (IV) 67-75 195/45R16 A12 A14 A21
EZ 67-75 195/50R16 A01 K2b K42 A58 Flh S02
e4*2001/116*0102*.. 67-75 205/45R16
Suzuki Swift (IV) 51-75 195/45R16 A12 A14 A21
MZ 51-75 195/50R16 A01 K2b K42 A58 Flh S04
e4*2001/116*0090*.. 51-75 205/45R16
Suzuki Swift (V) 55,66,69 195/45R16 A12 A14 A21
NZ 55,66,69 205/45R16 LS1 A58 Flh S05
e4*2007/46*0155*..;
e4*2007/46*0293*..
Suzuki Swift (VI) 66, 82 185/55R16 R70 A12 A14 A21
AZ 66, 82 195/50R16 A58 F16 Flh
e4*2007/46*1205*.. 66, 82 205/45R16 V16 S03
66, 82 205/50R16 A01 K1c K2b K6c
66, 82 215/45R16 A01 K1a K1b K2b
66, 82 225/45R16 A01 K1c K2b K6c
Suzuki Swift 4x4 (IV) 67-68 195/45R16 A12 A14 A21
EZ 67-68 195/50R16 A01 K2b A56 Flh S02
e4*2001/116*0102*.. 67-68 205/45R16
Suzuki Swift 4x4 (V) 66,69 195/45R16 A12 A14 A21
FZ 66,69 205/45R16 LS1 A56 Flh S02
e4*2007/46*0198*..;
e4*2007/46*0294*..
Suzuki Swift 4x4 (V) 66,69 195/45R16 A12 A14 A21
NZ 66,69 205/45R16 LS1 A56 Flh S05
e4*2007/46*0155*..
Toyota Corolla 66-141 195/55R16 A12 A14 A21
E12-U -J -J1 -T -TS 66-141 205/50R16 A01 K41 K42 LK6 Car Flh Sth
e11*98/14,2001/116* 66-141 225/45R16 A01 K1c K2b K41 K42 LK6 V16 Ver S01
0178-0181,0251*..
Toyota Yaris 51-82 195/45R16 A12 A14 A21
XP13M(a), -TMG 51-82 195/50R16 A01 K6f Flh LY2 V16
e11*2007/46*0152*..; 51-82 205/45R16 A01 K6f S01
e13*2007/46*1722*.. 51-82 215/45R16 K1a K1b K2b K6f K6g K6i
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa

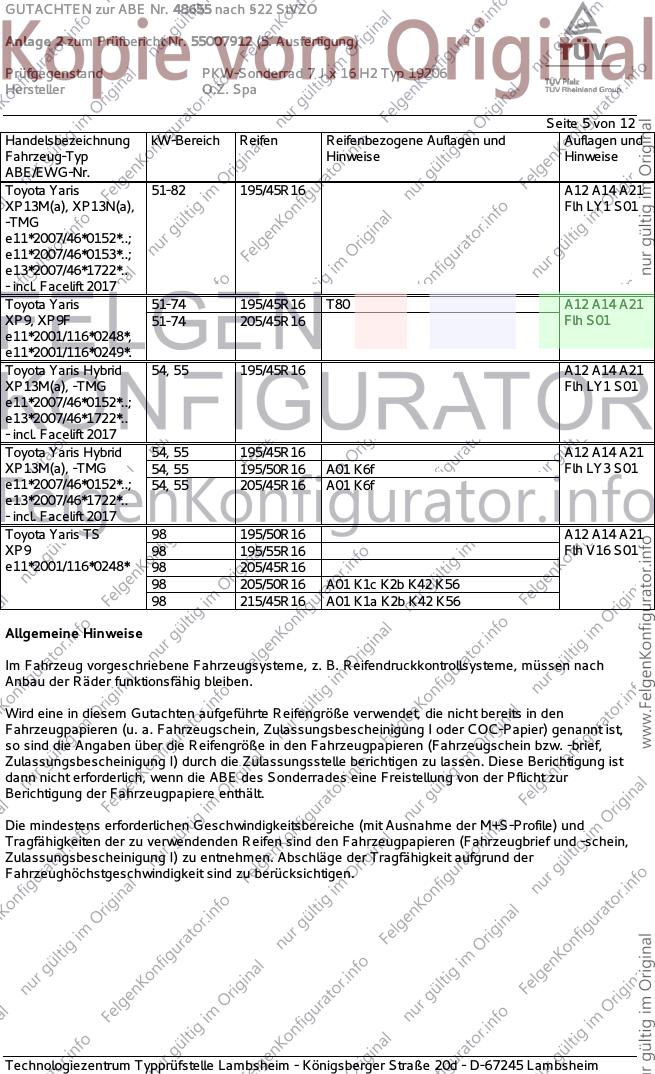

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-82 195/45R16 A12 A14 A21
XP13M(a), XP13N(a), Flh LY1 S01
-TMG
e11*2007/46*0152*..;
e11*2007/46*0153*..;
e13*2007/46*1722*..
- incl. Facelift 2017
Toyota Yaris 51-74 195/45R16 T80 A12 A14 A21
XP9, XP9F 51-74 205/45R16 Flh S01
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 195/45R16 A12 A14 A21
XP13M(a), -TMG Flh LY1 S01
e11*2007/46*0152*..;
e13*2007/46*1722*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 195/45R16 A12 A14 A21
XP13M(a), -TMG 54, 55 195/50R16 A01 K6f Flh LY3 S01
e11*2007/46*0152*..; 54, 55 205/45R16 A01 K6f
e13*2007/46*1722*..
- incl. Facelift 2017
Toyota Yaris TS 98 195/50R16 A12 A14 A21
XP9 98 195/55R16 Flh V16 S01
e11*2001/116*0248* 98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
98 215/45R16 A01 K1a K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 6 von 12

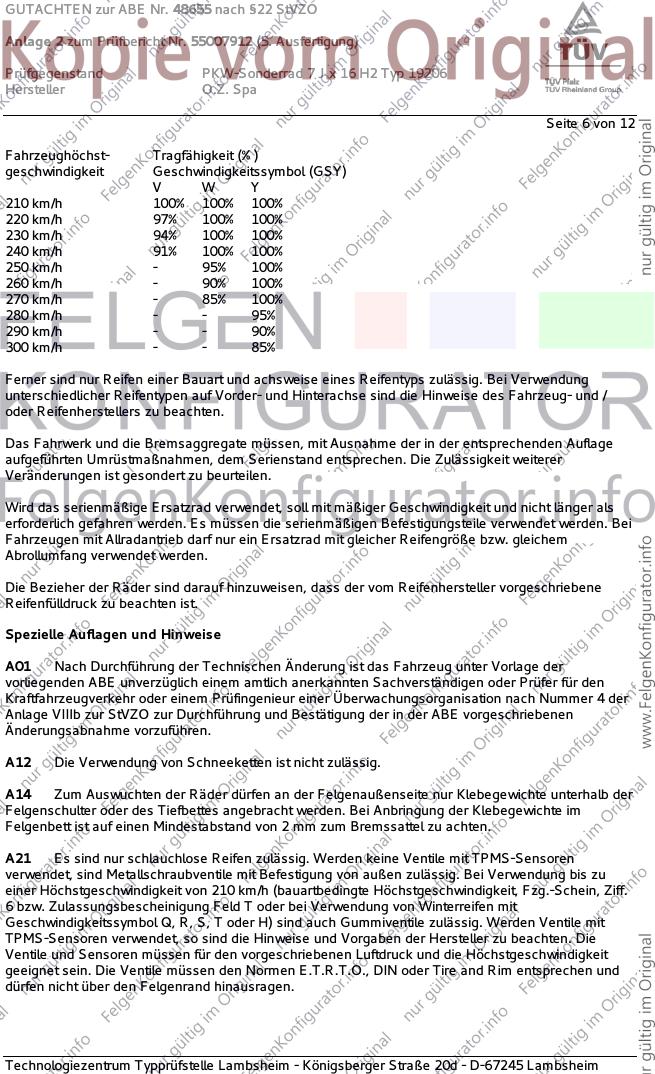

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.

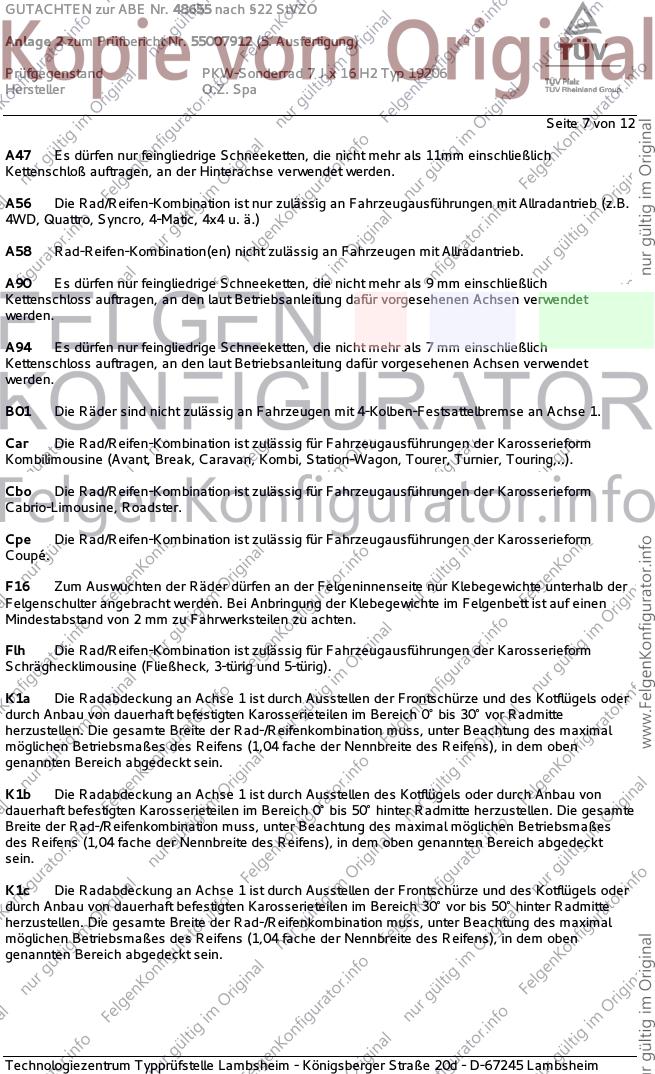

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 7 von 12
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

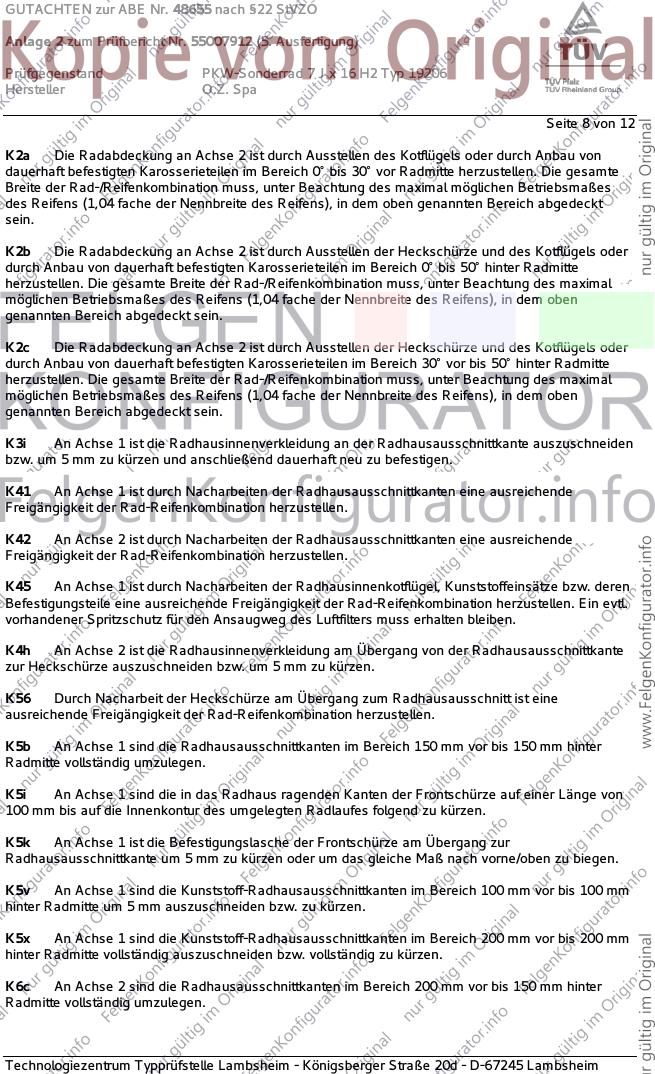

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 8 von 12
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.

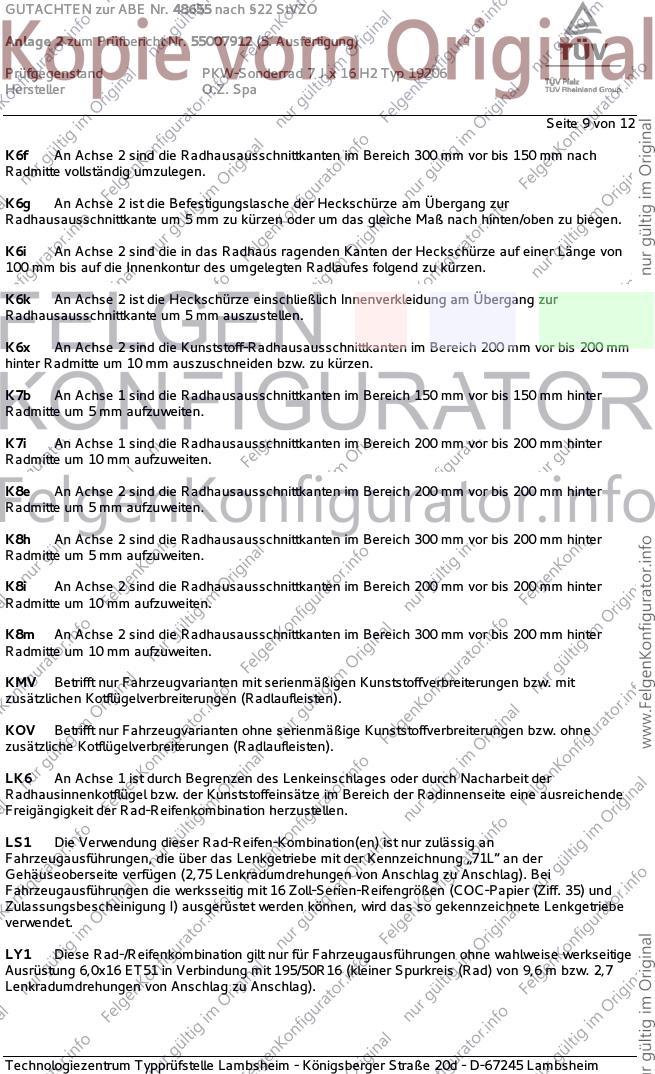

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 9 von 12
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).

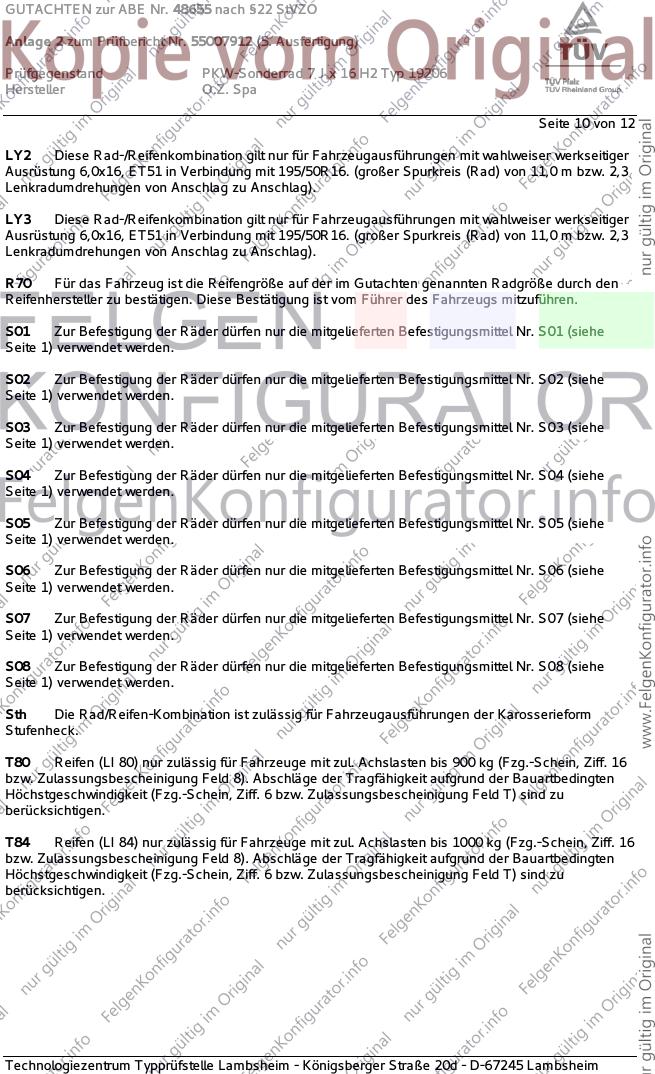

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 10 von 12
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO

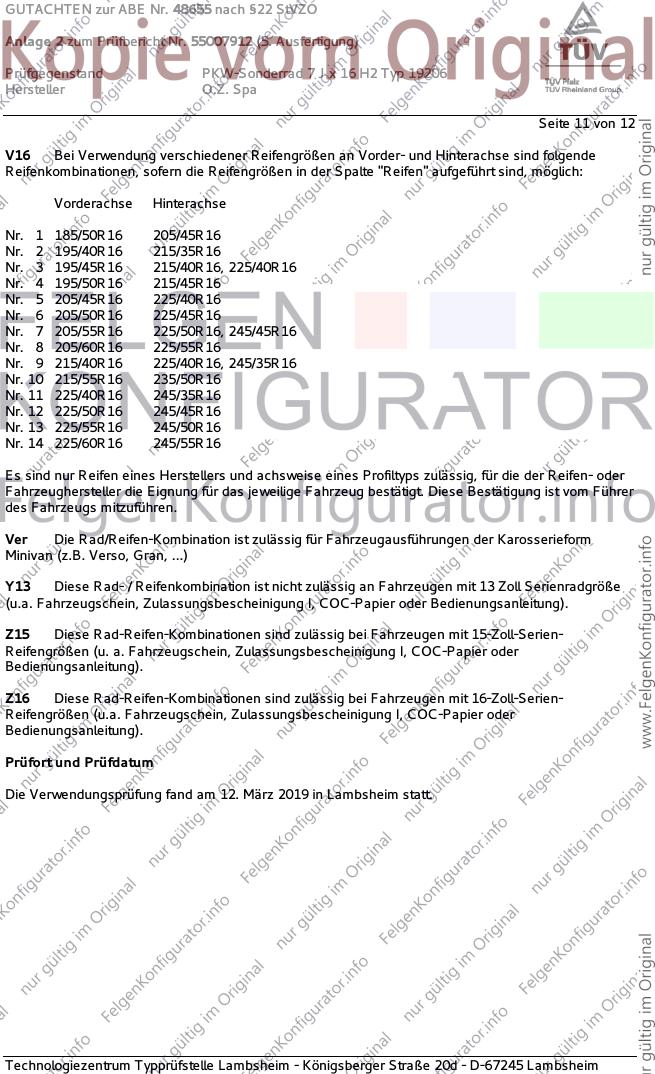

Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 11 von 12
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. März 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48655 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19206
Hersteller O.Z. Spa
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. März 2019
Pohl 00314568.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
