GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X2 B21-706 X2/ 4/100/54,1 38 680 2000
BA06 N02 Ø63,4xØ54,1
Kennzeichnungen
KBA-Nummer 47613
§ 22 47613*02
Herstellerzeichen Brock Alloy Wheels
Radtyp und Ausführung B21-706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Schraube M12x1,5 Kegel 60° 90 28
S05 Mutter M12x1,25 Kegel 60° 90 -
S06 Mutter M12x1,5 Kegel 60° 100 -
S07 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Fiat, Hyundai, Kia, Mazda,
Opel, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12

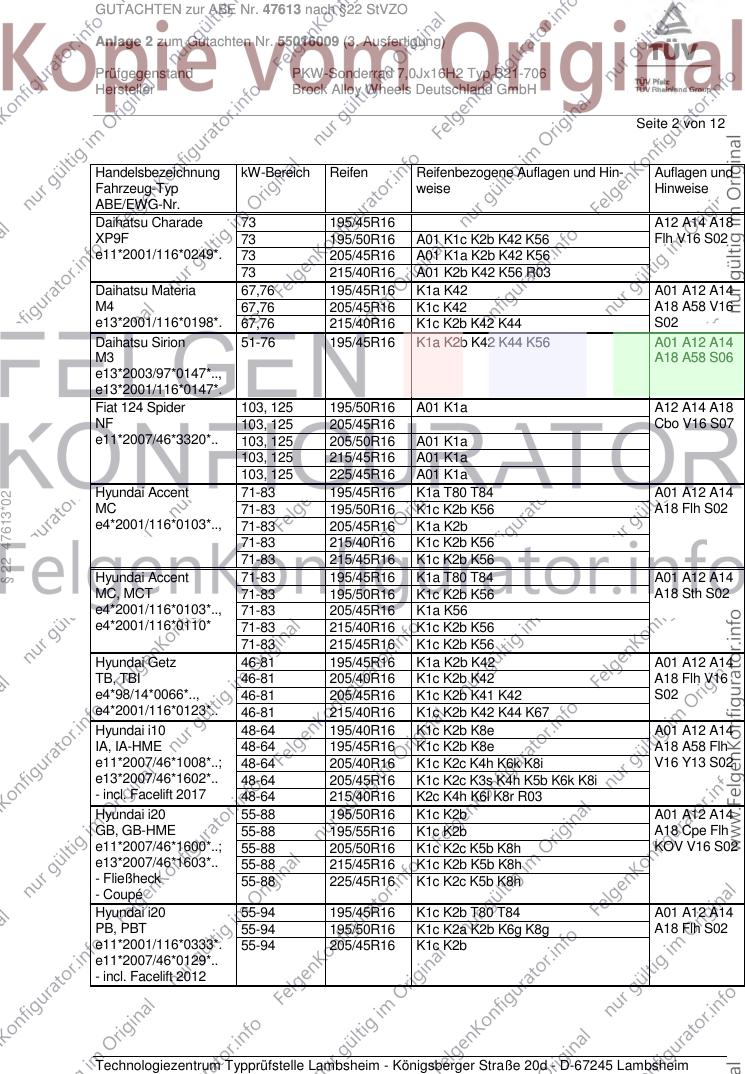

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/45R16 A12 A14 A18
XP9F 73 195/50R16 A01 K1c K2b K42 K56 Flh V16 S02
e11*2001/116*0249*. 73 205/45R16 A01 K1a K2b K42 K56
73 215/40R16 A01 K2b K42 K56 R03
Daihatsu Materia 67,76 195/45R16 K1a K42 A01 A12 A14
M4 67,76 205/45R16 K1c K42 A18 A58 V16
e13*2001/116*0198*. 67,76 215/40R16 K1c K2b K42 K44 S02
Daihatsu Sirion 51-76 195/45R16 K1a K2b K42 K44 K56 A01 A12 A14
M3 A18 A58 S06
e13*2003/97*0147*..,
e13*2001/116*0147*.
Fiat 124 Spider 103, 125 195/50R16 A01 K1a A12 A14 A18
NF 103, 125 205/45R16 Cbo V16 S07
e11*2007/46*3320*.. 103, 125 205/50R16 A01 K1a
103, 125 215/45R16 A01 K1a
103, 125 225/45R16 A01 K1a
Hyundai Accent 71-83 195/45R16 K1a T80 T84 A01 A12 A14
§ 22 47613*02
MC 71-83 195/50R16 K1c K2b K56 A18 Flh S02
e4*2001/116*0103*.., 71-83 205/45R16 K1a K2b
71-83 215/40R16 K1c K2b K56
71-83 215/45R16 K1c K2b K56
Hyundai Accent 71-83 195/45R16 K1a T80 T84 A01 A12 A14
MC, MCT 71-83 195/50R16 K1c K2b K56 A18 Sth S02
e4*2001/116*0103*.., 71-83 205/45R16 K1a K56
e4*2001/116*0110* 71-83 215/40R16 K1c K2b K56
71-83 215/45R16 K1c K2b K56
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 205/40R16 K1c K2b K42 A18 Flh V16
e4*98/14*0066*.., 46-81 205/45R16 K1c K2b K41 K42 S02
e4*2001/116*0123*.. 46-81 215/40R16 K1c K2b K42 K44 K67
Hyundai i10 48-64 195/40R16 K1c K2b K8e A01 A12 A14
IA, IA-HME 48-64 195/45R16 K1c K2b K8e A18 A58 Flh
e11*2007/46*1008*..; 48-64 205/40R16 K1c K2c K4h K6k K8i V16 Y13 S02
e13*2007/46*1602*.. 48-64 205/45R16 K1c K2c K3s K4h K5b K6k K8i
- incl. Facelift 2017 48-64 215/40R16 K2c K4h K6l K8r R03
Hyundai i20 55-88 195/50R16 K1c K2b A01 A12 A14
GB, GB-HME 55-88 195/55R16 K1c K2b A18 Cpe Flh
e11*2007/46*1600*..; 55-88 205/50R16 K1c K2c K5b K8h KOV V16 S02
e13*2007/46*1603*.. 55-88 215/45R16 K1c K2b K5b K8h
- Fließheck 55-88 225/45R16 K1c K2c K5b K8h
- Coupé
Hyundai i20 55-94 195/45R16 K1c K2b T80 T84 A01 A12 A14
PB, PBT 55-94 195/50R16 K1c K2a K2b K6g K8g A18 Flh S02
e11*2001/116*0333*. 55-94 205/45R16 K1c K2b
e11*2007/46*0129*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai i20 Active 66-88 195/50R16 A12 A14 A18
GB, GB-HME 66-88 195/55R16 Flh KMV V16
e11*2007/46*1600*..; 66-88 205/50R16 A01 K6w S02
e13*2007/46*1603*.. 66-88 215/45R16
66-88 225/45R16 A01 K6w
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A12 A14
BA A18 Flh S06
e4*2001/116*0085*..
Kia Rio 65-83 195/45R16 T80 T84 A12 A14 A18
DE 65-83 195/50R16 A01 K1a K1b K2b Flh V16 S02
e4*2001/116*0093*.. 65-83 205/45R16 A01 K1a K2b
65-83 215/40R16 A01 K1a K1b K2b
65-83 215/45R16 A01 K1a K1b K2b K56
Kia Rio 55-80 195/50R16 K2b A01 A12 A14
UB 55-80 195/55R16 K2b A18 A58 Flh
e11*2007/46*0195*.. 55-80 215/45R16 K1a K1b K2b V16 S02
- incl. Facelift 2015
Mazda 2 (II) 50-76 195/45R16 A12 A14 A18
DE, DE1 50-76 205/40R16 Flh V16 S02
§ 22 47613*02
e13*2001/116*0254*, 50-76 205/45R16
e13*2001/116*0255*. 50-76 215/40R16 A01 K1a K1b K2b K42
Mazda 2 (III) 55-85 195/55R16 A01 K1a K1b K4t A12 A14 A16
DJ1 A18 Flh S02
e1*2007/46*1335*..
Mazda 323 52-84 195/45R16 K42 T80 A01 A12 A14
BJ, BJD 52-96 195/50R16 K41 K42 A18 Car Lim
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 V16 S02
e1*98/14*0094*.., 52-96 215/40R16 K1a K2b K41 K42
e1*98/14*0181*..
Mazda Demio 46-55 195/40R16 K1a K2b K42 K70 K71 A01 A12 A14
DW A18 S02
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 205/45R16 A12 A14 A18
NB, NBD 81-107 215/40R16 S02
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96 195/50R16 A12 A14 A18
ND 96 205/45R16 Cbo V16 S07
e11*2007/46*2661*.. 96 205/50R16 A01 K1a K1b K3u
96 215/45R16 A01 K1a K1b
96 225/45R16 A01 K1a K1b
Mazda MX-5 2,0l (IV) 118 195/50R16 A12 A14 A18
ND 118 205/45R16 Cbo V16 S07
e11*2007/46*2661*.. 118 205/50R16 A01 K1a K1b
118 215/45R16 A01 K1a K1b
118 225/45R16 A01 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Agila 43-55 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A14
H00 A18 S05
e1*98/14*0141*00-07
bis MJ2003
Opel Agila 43-59 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A14
H00 A18 S03
e1*98/14*0141*08-..
ab MJ2004
Opel Agila (II) 48-69 195/45R16 K1c K2b K41 K42 A01 A12 A14
H-B 48-69 205/45R16 K1c K2c K41 K42 A18 S04
e4*2001/116*0135*..
Subaru Justy 51 195/45R16 K1a K2b K42 K44 K56 A01 A12 A14
M3, M3G A18 A58 S06
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 195/45R16 K1c K2c K42 A01 A12 A14
NH 51-73 205/45R16 K1c K2c K42 K44 A18 S03
§ 22 47613*02
e4*2001/116*0071*..
Suzuki Ignis 61 195/45R16 B51 K1c K42 K45 A01 A12 A14
FH A18 S05
e4*98/14*0047*..
Suzuki Ignis 51-73 195/45R16 K1c K2b K42 A01 A12 A14
MH 51-73 205/45R16 K1c K2c K42 K44 A18 KMV S03
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 195/45R16 K1c K2c K42 A01 A12 A14
MH 51-73 205/45R16 K1c K2c K42 K44 A18 KOV S03
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis Sport 80 195/45R16 K42 KMV Skb A01 A12 A14
FH A18 KMV Skb
e4*98/14*0047*.. S05
- breite Karosserie
Suzuki Liana 66-79 195/45R16 A12 A14 A18
ER 66-79 195/50R16 A01 K42 K45 Flh Lim V16
e4*98/14*0054*.., 66-79 205/45R16 A01 K42 S05
e4*2001/116*0054*.. 66-79 215/40R16 A01 K1c K2b K42 K46
66-79 215/45R16 A01 K1c K2b K41 K42 K45 K46
Suzuki Splash 48-69 195/45R16 K1c K2b K41 K42 A01 A12 A14
EX 48-69 205/45R16 K1c K2c K41 K42 A18 S04
e4*2001/116*0130*..;
e4*2007/46*0283*..
Suzuki Swift 67-75 195/45R16 A12 A14 A18
EZ 67-75 195/50R16 A01 K2b K42 A58 Flh V16
e4*2001/116*0102*.. 67-75 205/45R16 A01 K2b K42 S05
67-75 215/40R16 A01 K1a K2b K42
67-75 215/45R16 A01 K1a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift 51-75 195/45R16 A12 A14 A18
MZ 51-75 195/50R16 A01 K2b K42 A58 Flh V16
e4*2001/116*0090*.. 51-75 205/45R16 A01 K2b K42 S03
51-75 215/40R16 A01 K1a K2b K42
51-75 215/45R16 A01 K1a K2b K42
Suzuki Swift 55,66,69 195/45R16 K1a K1b K6d K6g A01 A12 A14
NZ 55,66,69 195/50R16 K1c K2b K6d K6g A18 A58 Flh
e4*2007/46*0155*..; 55,66,69 205/45R16 K1c K2b K6d K6g V16 S04
e4*2007/46*0293*.. 55,66,69 215/45R16 K1c K2b K6d K6g
Suzuki Swift 4x4 67-68 195/45R16 A12 A14 A18
EZ 67-68 195/50R16 A01 K2b A56 Flh S05
e4*2001/116*0102*.. 67-68 205/45R16 A01 K2b
67-68 215/40R16 A01 K1a K2b
67-68 215/45R16 A01 K1a K2b
Suzuki Swift 4x4 66,69 195/45R16 K1a K1b A01 A12 A14
FZ 66,69 195/50R16 K1c K2b A18 A56 Flh
e4*2007/46*0198*..; 66,69 205/45R16 K1c K2b S05
e4*2007/46*0294*.. 66,69 215/45R16 K1c K2b
§ 22 47613*02
Suzuki Swift 4x4 66,69 195/45R16 K1a K1b A01 A12 A14
NZ 66,69 195/50R16 K1c K2b A18 A56 Flh
e4*2007/46*0155*.. 66,69 205/45R16 K1c K2b S04
66,69 215/45R16 K1c K2b
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A14
MM A18 S05
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A14
MM, H00 A18 S03
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Toyota Corolla 51-81 205/45R16 K1b K42 K56 A01 A12 A14
E11, E11U 51-81 215/40R16 K1b K42 K56 A18 A58 V16
e6*95/54*0043*.., 51-81 225/40R16 K1b K42 K56 R70 S02
e11*98/14*0102*..
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A12 A14
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A18 Car Flh
e11*98/14,2001/116* 66-141 225/45R16 K1c K2c K41 K42 Sth V16 Ver
0178-0181,0251*.. S02
Toyota IQ 50,66,72 195/50R16 K1c K2b K6c K6i A01 A12 A14
AJ1, /-MS1 50,66,72 195/55R16 K1c K2b K6c K6i A18 Flh S02
e6*2001/116*0119*..; 50,66,72 205/45R16 K1c K2b K6c K6i
e11*2007/46*0238*
Toyota MR2 103 195/45R16 R02 A01 A12 A14
W3 103 205/45R16 R02 A18 VM6 S02
e11*98/14*0128*.., 103 215/40R16 K1c K2b R37
e11*2001/116*0128*. 103 215/45R16 K1c K2b R09
103 225/40R16 K2b R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 12

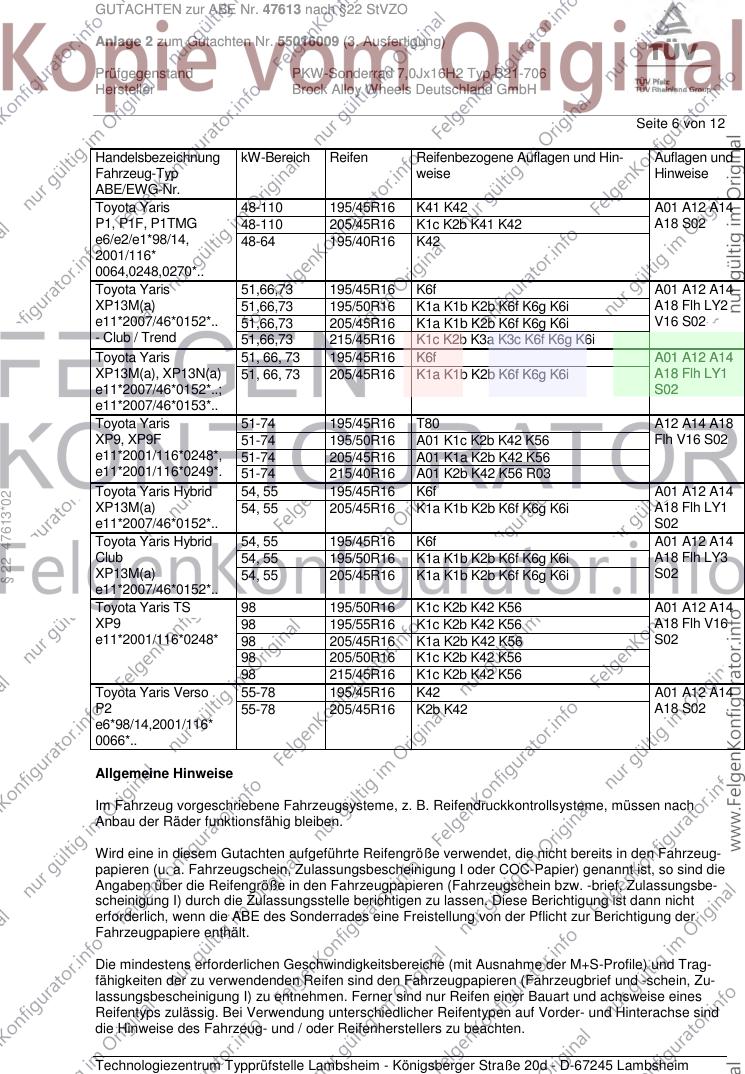

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris 48-110 195/45R16 K41 K42 A01 A12 A14
P1, P1F, P1TMG 48-110 205/45R16 K1c K2b K41 K42 A18 S02
e6/e2/e1*98/14, 48-64 195/40R16 K42
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 195/45R16 K6f A01 A12 A14
XP13M(a) 51,66,73 195/50R16 K1a K1b K2b K6f K6g K6i A18 Flh LY2
e11*2007/46*0152*.. 51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i V16 S02
- Club / Trend 51,66,73 215/45R16 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51, 66, 73 195/45R16 K6f A01 A12 A14
XP13M(a), XP13N(a) 51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i A18 Flh LY1
e11*2007/46*0152*..; S02
e11*2007/46*0153*..
Toyota Yaris 51-74 195/45R16 T80 A12 A14 A18
XP9, XP9F 51-74 195/50R16 A01 K1c K2b K42 K56 Flh V16 S02
e11*2001/116*0248*, 51-74 205/45R16 A01 K1a K2b K42 K56
e11*2001/116*0249*. 51-74 215/40R16 A01 K2b K42 K56 R03
Toyota Yaris Hybrid 54, 55 195/45R16 K6f A01 A12 A14
§ 22 47613*02
XP13M(a) 54, 55 205/45R16 K1a K1b K2b K6f K6g K6i A18 Flh LY1
e11*2007/46*0152*.. S02
Toyota Yaris Hybrid 54, 55 195/45R16 K6f A01 A12 A14
Club 54, 55 195/50R16 K1a K1b K2b K6f K6g K6i A18 Flh LY3
XP13M(a) 54, 55 205/45R16 K1a K1b K2b K6f K6g K6i S02
e11*2007/46*0152*..
Toyota Yaris TS 98 195/50R16 K1c K2b K42 K56 A01 A12 A14
XP9 98 195/55R16 K1c K2b K42 K56 A18 Flh V16
e11*2001/116*0248* 98 205/45R16 K1a K2b K42 K56 S02
98 205/50R16 K1c K2b K42 K56
98 215/45R16 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 K42 A01 A12 A14
P2 55-78 205/45R16 K2b K42 A18 S02
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 12
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 47613*02
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 12

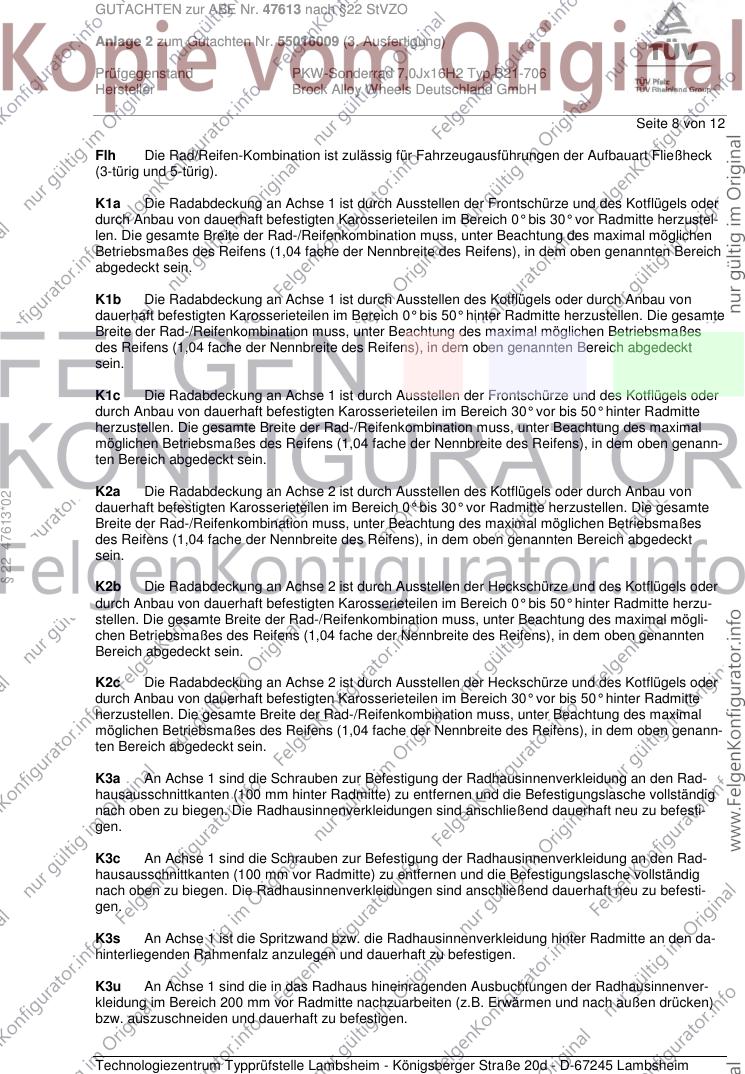

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
§ 22 47613*02
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 12

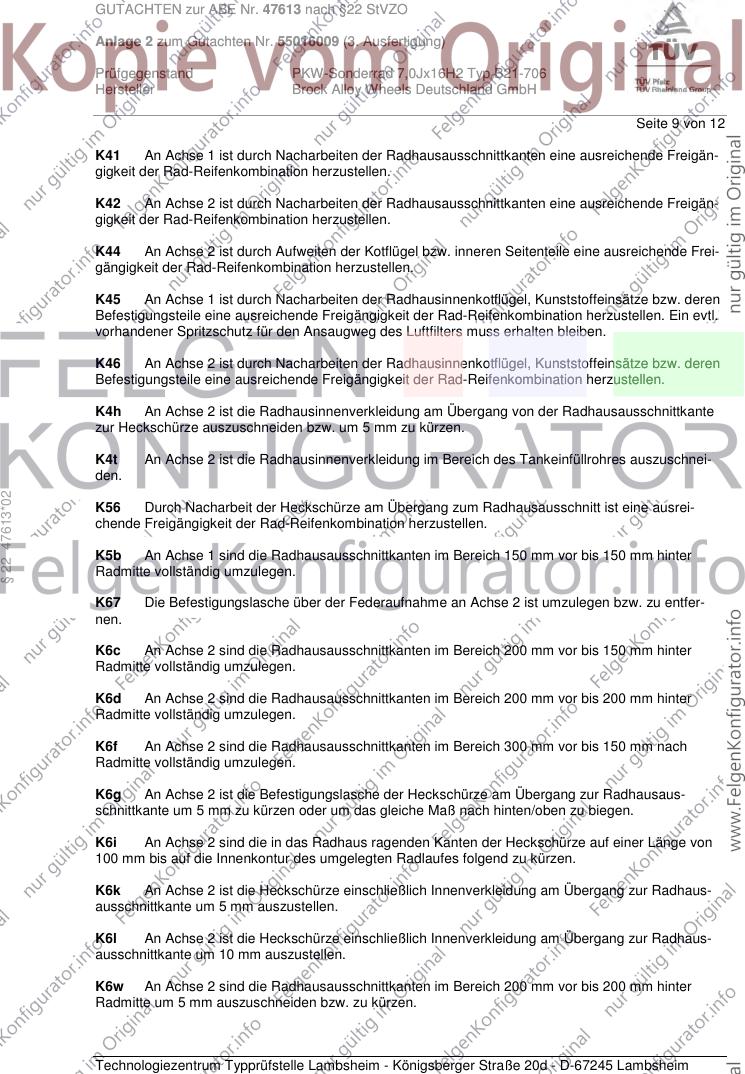

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschnei-
den.
§ 22 47613*02
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfer-
nen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 12

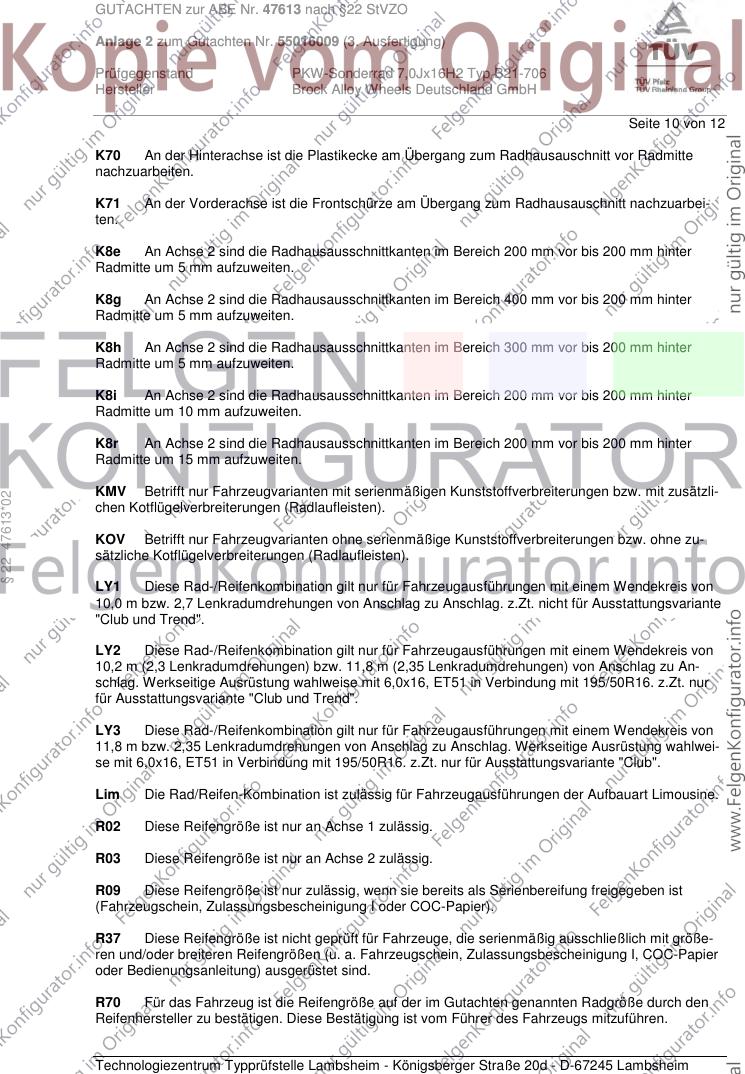

K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt nachzuarbei-
ten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
§ 22 47613*02
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 12
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
§ 22 47613*02
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47613 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55016009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B21-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 12

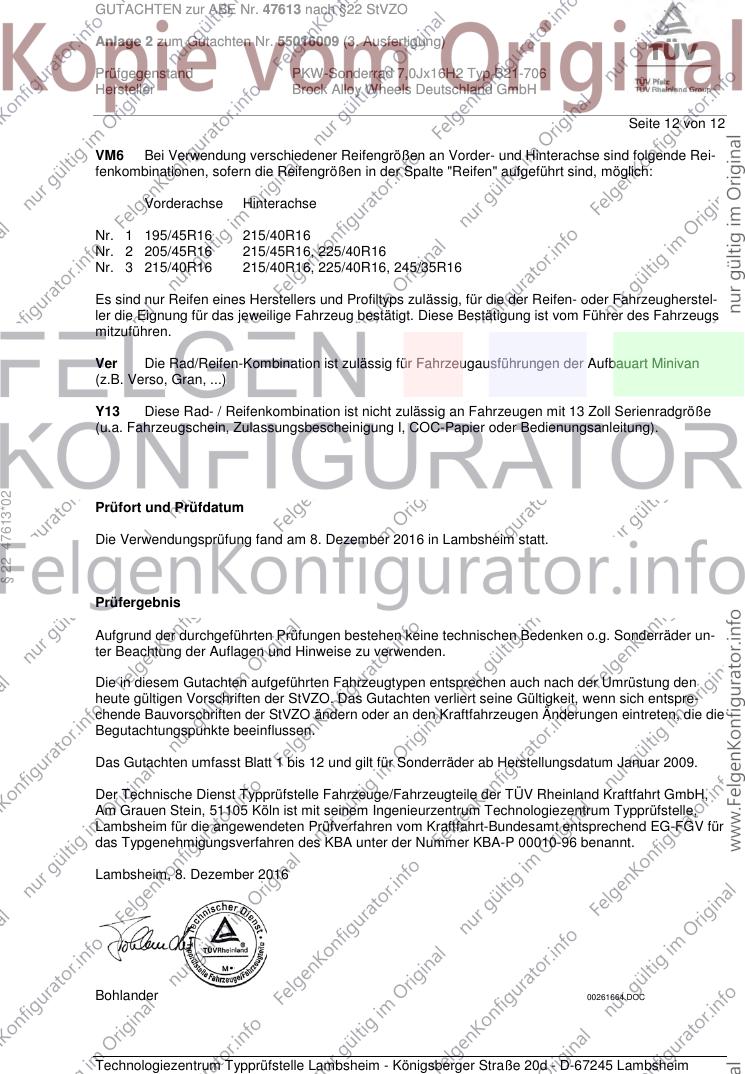

VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 215/40R16, 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§ 22 47613*02
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Dezember 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Dezember 2016
Bohlander 00261664.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
