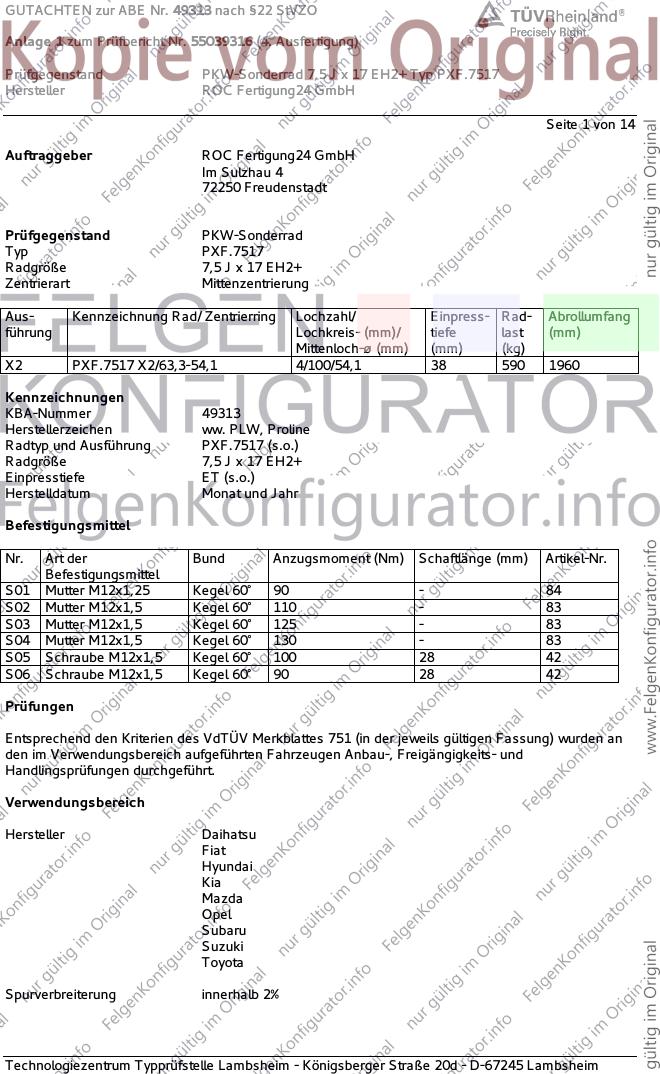

GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH
Seite 1 von 14
Auftraggeber ROC Fertigung24 GmbH
Im Sulzhau 4
72250 Freudenstadt
Prüfgegenstand PKW-Sonderrad
Typ PXF.7517
Radgröße 7,5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X2 PXF.7517 X2/63,3-54,1 4/100/54,1 38 590 1960
Kennzeichnungen
KBA-Nummer 49313
Herstellerzeichen ww. PLW, Proline
Radtyp und Ausführung PXF.7517 (s.o.)
Radgröße 7,5 J x 17 EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,25 Kegel 60° 90 - 84
S02 Mutter M12x1,5 Kegel 60° 110 - 83
S03 Mutter M12x1,5 Kegel 60° 125 - 83
S04 Mutter M12x1,5 Kegel 60° 130 - 83
S05 Schraube M12x1,5 Kegel 60° 100 28 42
S06 Schraube M12x1,5 Kegel 60° 90 28 42
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Fiat
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

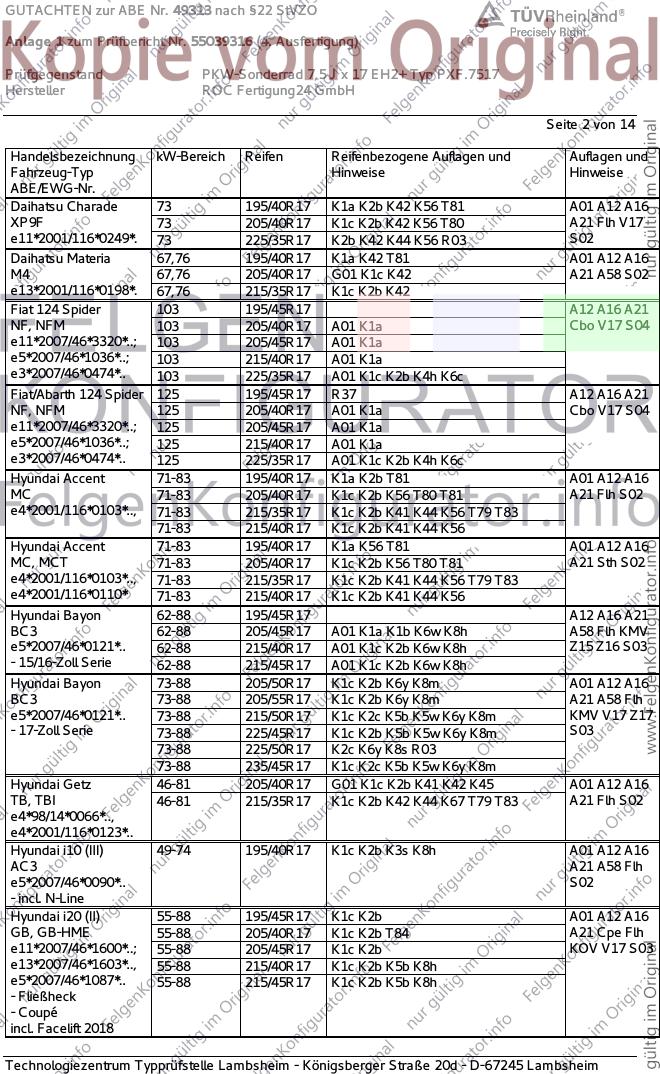

GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 K1a K2b K42 K56 T81 A01 A12 A16
XP9F 73 205/40R17 K1c K2b K42 K56 T80 A21 Flh V17
e11*2001/116*0249*. 73 225/35R17 K2b K42 K44 K56 R03 S02
Daihatsu Materia 67,76 195/40R17 K1a K42 T81 A01 A12 A16
M4 67,76 205/40R17 G01 K1c K42 A21 A58 S02
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42
Fiat 124 Spider 103 195/45R17 A12 A16 A21
NF, NFM 103 205/40R17 A01 K1a Cbo V17 S04
e11*2007/46*3320*..; 103 205/45R17 A01 K1a
e5*2007/46*1036*..; 103 215/40R17 A01 K1a
e3*2007/46*0474*.. 103 225/35R17 A01 K1c K2b K4h K6c
Fiat/Abarth 124 Spider 125 195/45R17 R37 A12 A16 A21
NF, NFM 125 205/40R17 A01 K1a Cbo V17 S04
e11*2007/46*3320*..; 125 205/45R17 A01 K1a
e5*2007/46*1036*..; 125 215/40R17 A01 K1a
e3*2007/46*0474*.. 125 225/35R17 A01 K1c K2b K4h K6c
Hyundai Accent 71-83 195/40R17 K1a K2b T81 A01 A12 A16
MC 71-83 205/40R17 K1c K2b K56 T80 T81 A21 Flh S02
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83
71-83 215/40R17 K1c K2b K41 K44 K56
Hyundai Accent 71-83 195/40R17 K1a K56 T81 A01 A12 A16
MC, MCT 71-83 205/40R17 K1c K2b K56 T80 T81 A21 Sth S02
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K41 K44 K56
Hyundai Bayon 62-88 195/45R17 A12 A16 A21
BC3 62-88 205/45R17 A01 K1a K1b K6w K8h A58 Flh KMV
e5*2007/46*0121*.. 62-88 215/40R17 A01 K1c K2b K6w K8h Z15 Z16 S03
- 15/16-Zoll Serie 62-88 215/45R17 A01 K1c K2b K6w K8h
Hyundai Bayon 73-88 205/50R17 K1c K2b K6y K8m A01 A12 A16
BC3 73-88 205/55R17 K1c K2b K6y K8m A21 A58 Flh
e5*2007/46*0121*.. 73-88 215/50R17 K1c K2c K5b K5w K6y K8m KMV V17 Z17
- 17-Zoll Serie 73-88 225/45R17 K1c K2b K5b K5w K6y K8m S03
73-88 225/50R17 K2c K6y K8s R03
73-88 235/45R17 K1c K2c K5b K5w K6y K8m
Hyundai Getz 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A01 A12 A16
TB, TBI 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A21 Flh S02
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 (III) 49-74 195/40R17 K1c K2b K3s K8h A01 A12 A16
AC3 A21 A58 Flh
e5*2007/46*0090*.. S02
- incl. N-Line
Hyundai i20 (II) 55-88 195/45R17 K1c K2b A01 A12 A16
GB, GB-HME 55-88 205/40R17 K1c K2b T84 A21 Cpe Flh
e11*2007/46*1600*..; 55-88 205/45R17 K1c K2b KOV V17 S03
e13*2007/46*1603*.., 55-88 215/40R17 K1c K2b K5b K8h
e5*2007/46*1087*.. 55-88 215/45R17 K1c K2b K5b K8h
- Fließheck
- Coupé
incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

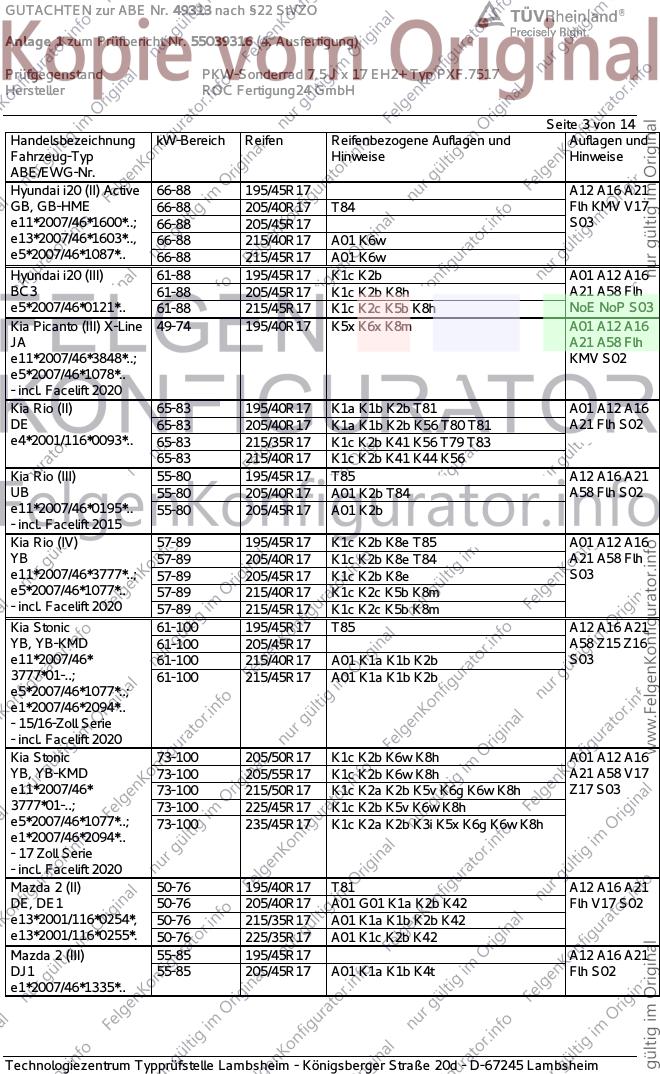

GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 (II) Active 66-88 195/45R17 A12 A16 A21
GB, GB-HME 66-88 205/40R17 T84 Flh KMV V17
e11*2007/46*1600*..; 66-88 205/45R17 S03
e13*2007/46*1603*.., 66-88 215/40R17 A01 K6w
e5*2007/46*1087*.. 66-88 215/45R17 A01 K6w
Hyundai i20 (III) 61-88 195/45R17 K1c K2b A01 A12 A16
BC3 61-88 205/45R17 K1c K2b K8h A21 A58 Flh
e5*2007/46*0121*.. 61-88 215/45R17 K1c K2c K5b K8h NoE NoP S03
Kia Picanto (III) X-Line 49-74 195/40R17 K5x K6x K8m A01 A12 A16
JA A21 A58 Flh
e11*2007/46*3848*..; KMV S02
e5*2007/46*1078*..
- incl. Facelift 2020
Kia Rio (II) 65-83 195/40R17 K1a K1b K2b T81 A01 A12 A16
DE 65-83 205/40R17 K1a K1b K2b K56 T80 T81 A21 Flh S02
e4*2001/116*0093*.. 65-83 215/35R17 K1c K2b K41 K56 T79 T83
65-83 215/40R17 K1c K2b K41 K44 K56
Kia Rio (III) 55-80 195/45R17 T85 A12 A16 A21
UB 55-80 205/40R17 A01 K2b T84 A58 Flh S02
e11*2007/46*0195*.. 55-80 205/45R17 A01 K2b
- incl. Facelift 2015
Kia Rio (IV) 57-89 195/45R17 K1c K2b K8e T85 A01 A12 A16
YB 57-89 205/40R17 K1c K2b K8e T84 A21 A58 Flh
e11*2007/46*3777*..; 57-89 205/45R17 K1c K2b K8e S03
e5*2007/46*1077*.. 57-89 215/40R17 K1c K2c K5b K8m
- incl. Facelift 2020 57-89 215/45R17 K1c K2c K5b K8m
Kia Stonic 61-100 195/45R17 T85 A12 A16 A21
YB, YB-KMD 61-100 205/45R17 A58 Z15 Z16
e11*2007/46* 61-100 215/40R17 A01 K1a K1b K2b S03
3777*01-..; 61-100 215/45R17 A01 K1a K1b K2b
e5*2007/46*1077*..;
e1*2007/46*2094*..
- 15/16-Zoll Serie
- incl. Facelift 2020
Kia Stonic 73-100 205/50R17 K1c K2b K6w K8h A01 A12 A16
YB, YB-KMD 73-100 205/55R17 K1c K2b K6w K8h A21 A58 V17
e11*2007/46* 73-100 215/50R17 K1c K2a K2b K5v K6g K6w K8h Z17 S03
3777*01-..; 73-100 225/45R17 K1c K2b K5v K6w K8h
e5*2007/46*1077*..; 73-100 235/45R17 K1c K2a K2b K3i K5x K6g K6w K8h
e1*2007/46*2094*..
- 17 Zoll Serie
- incl. Facelift 2020
Mazda 2 (II) 50-76 195/40R17 T81 A12 A16 A21
DE, DE1 50-76 205/40R17 A01 G01 K1a K2b K42 Flh V17 S02
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42
e13*2001/116*0255*. 50-76 225/35R17 A01 K1c K2b K42
Mazda 2 (III) 55-85 195/45R17 A12 A16 A21
DJ1 55-85 205/45R17 A01 K1a K1b K4t Flh S02
e1*2007/46*1335*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

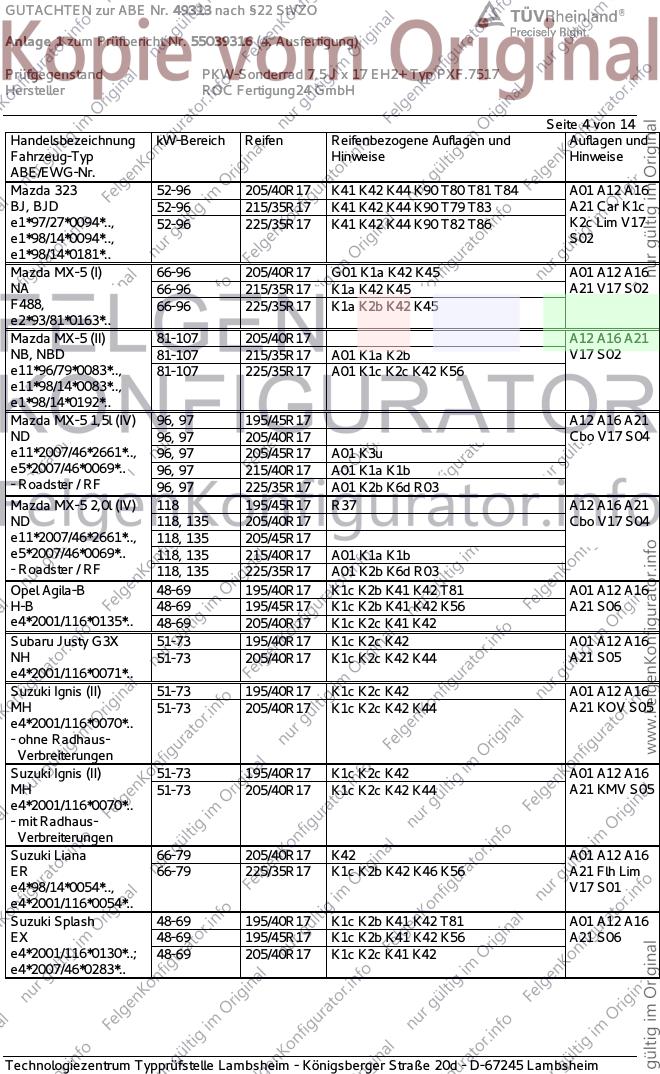

GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 52-96 205/40R17 K41 K42 K44 K90 T80 T81 T84 A01 A12 A16
BJ, BJD 52-96 215/35R17 K41 K42 K44 K90 T79 T83 A21 Car K1c
e1*97/27*0094*.., 52-96 225/35R17 K41 K42 K44 K90 T82 T86 K2c Lim V17
e1*98/14*0094*.., S02
e1*98/14*0181*..
Mazda MX-5 (I) 66-96 205/40R17 G01 K1a K42 K45 A01 A12 A16
NA 66-96 215/35R17 K1a K42 K45 A21 V17 S02
F488, 66-96 225/35R17 K1a K2b K42 K45
e2*93/81*0163*..
Mazda MX-5 (II) 81-107 205/40R17 A12 A16 A21
NB, NBD 81-107 215/35R17 A01 K1a K2b V17 S02
e11*96/79*0083*.., 81-107 225/35R17 A01 K1c K2c K42 K56
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96, 97 195/45R17 A12 A16 A21
ND 96, 97 205/40R17 Cbo V17 S04
e11*2007/46*2661*.., 96, 97 205/45R17 A01 K3u
e5*2007/46*0069*.. 96, 97 215/40R17 A01 K1a K1b
- Roadster / RF 96, 97 225/35R17 A01 K2b K6d R03
Mazda MX-5 2,0l (IV) 118 195/45R17 R37 A12 A16 A21
ND 118, 135 205/40R17 Cbo V17 S04
e11*2007/46*2661*.., 118, 135 205/45R17
e5*2007/46*0069*.. 118, 135 215/40R17 A01 K1a K1b
- Roadster / RF 118, 135 225/35R17 A01 K2b K6d R03
Opel Agila-B 48-69 195/40R17 K1c K2b K41 K42 T81 A01 A12 A16
H-B 48-69 195/45R17 K1c K2b K41 K42 K56 A21 S06
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2c K41 K42
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A01 A12 A16
NH 51-73 205/40R17 K1c K2c K42 K44 A21 S05
e4*2001/116*0071*..
Suzuki Ignis (II) 51-73 195/40R17 K1c K2c K42 A01 A12 A16
MH 51-73 205/40R17 K1c K2c K42 K44 A21 KOV S05
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis (II) 51-73 195/40R17 K1c K2c K42 A01 A12 A16
MH 51-73 205/40R17 K1c K2c K42 K44 A21 KMV S05
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Liana 66-79 205/40R17 K42 A01 A12 A16
ER 66-79 225/35R17 K1c K2b K42 K46 K56 A21 Flh Lim
e4*98/14*0054*.., V17 S01
e4*2001/116*0054*..
Suzuki Splash 48-69 195/40R17 K1c K2b K41 K42 T81 A01 A12 A16
EX 48-69 195/45R17 K1c K2b K41 K42 K56 A21 S06
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2c K41 K42
e4*2007/46*0283*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

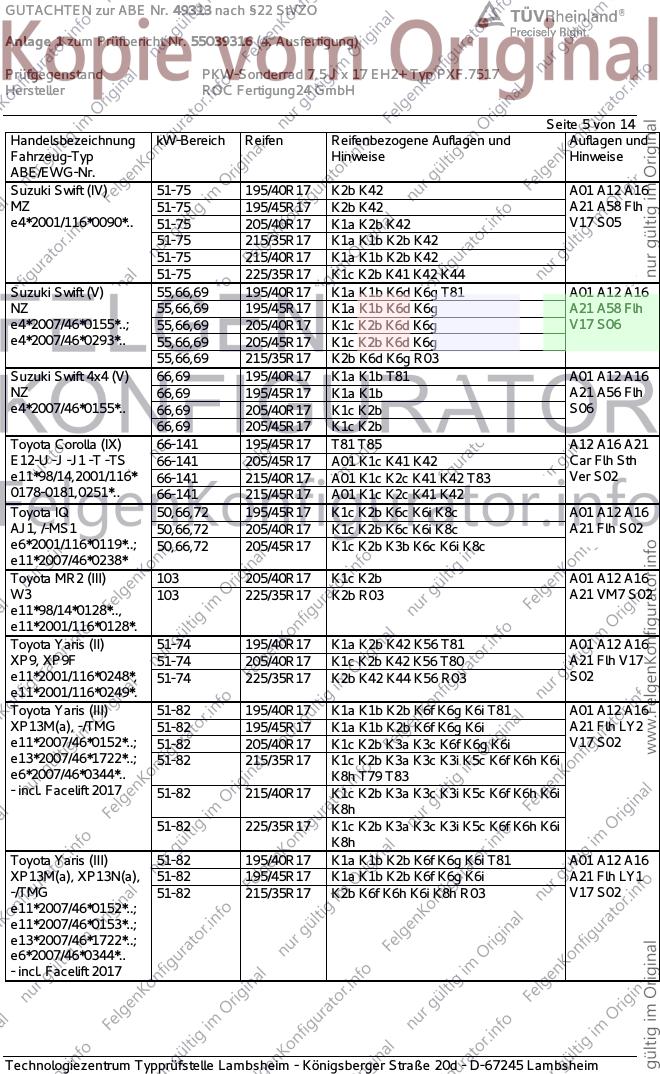

GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (IV) 51-75 195/40R17 K2b K42 A01 A12 A16
MZ 51-75 195/45R17 K2b K42 A21 A58 Flh
e4*2001/116*0090*.. 51-75 205/40R17 K1a K2b K42 V17 S05
51-75 215/35R17 K1a K1b K2b K42
51-75 215/40R17 K1a K1b K2b K42
51-75 225/35R17 K1c K2b K41 K42 K44
Suzuki Swift (V) 55,66,69 195/40R17 K1a K1b K6d K6g T81 A01 A12 A16
NZ 55,66,69 195/45R17 K1a K1b K6d K6g A21 A58 Flh
e4*2007/46*0155*..; 55,66,69 205/40R17 K1c K2b K6d K6g V17 S06
e4*2007/46*0293*.. 55,66,69 205/45R17 K1c K2b K6d K6g
55,66,69 215/35R17 K2b K6d K6g R03
Suzuki Swift 4x4 (V) 66,69 195/40R17 K1a K1b T81 A01 A12 A16
NZ 66,69 195/45R17 K1a K1b A21 A56 Flh
e4*2007/46*0155*.. 66,69 205/40R17 K1c K2b S06
66,69 205/45R17 K1c K2b
Toyota Corolla (IX) 66-141 195/45R17 T81 T85 A12 A16 A21
E12-U -J -J1 -T -TS 66-141 205/45R17 A01 K1c K41 K42 Car Flh Sth
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2c K41 K42 T83 Ver S02
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2c K41 K42
Toyota IQ 50,66,72 195/45R17 K1c K2b K6c K6i K8c A01 A12 A16
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i K8c A21 Flh S02
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K3b K6c K6i K8c
e11*2007/46*0238*
Toyota MR2 (III) 103 205/40R17 K1c K2b A01 A12 A16
W3 103 225/35R17 K2b R03 A21 VM7 S02
e11*98/14*0128*..,
e11*2001/116*0128*.
Toyota Yaris (II) 51-74 195/40R17 K1a K2b K42 K56 T81 A01 A12 A16
XP9, XP9F 51-74 205/40R17 K1c K2b K42 K56 T80 A21 Flh V17
e11*2001/116*0248*, 51-74 225/35R17 K2b K42 K44 K56 R03 S02
e11*2001/116*0249*.
Toyota Yaris (III) 51-82 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A16
XP13M(a), -/TMG 51-82 195/45R17 K1a K1b K2b K6f K6g K6i A21 Flh LY2
e11*2007/46*0152*..; 51-82 205/40R17 K1c K2b K3a K3c K6f K6g K6i V17 S02
e13*2007/46*1722*..; 51-82 215/35R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
e6*2007/46*0344*.. K8h T79 T83
- incl. Facelift 2017 51-82 215/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
51-82 225/35R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
Toyota Yaris (III) 51-82 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A16
XP13M(a), XP13N(a), 51-82 195/45R17 K1a K1b K2b K6f K6g K6i A21 Flh LY1
-/TMG 51-82 215/35R17 K2b K6f K6h K6i K8h R03 V17 S02
e11*2007/46*0152*..;
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

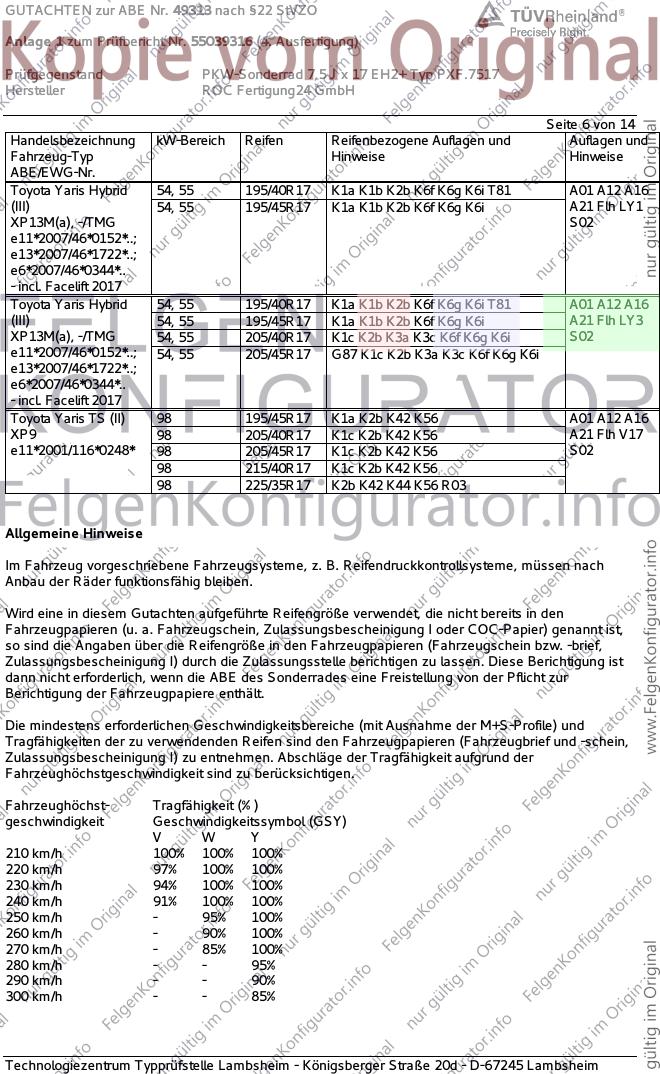

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 54, 55 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A16
(III) 54, 55 195/45R17 K1a K1b K2b K6f K6g K6i A21 Flh LY1
XP13M(a), -/TMG S02
e11*2007/46*0152*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A16
(III) 54, 55 195/45R17 K1a K1b K2b K6f K6g K6i A21 Flh LY3
XP13M(a), -/TMG 54, 55 205/40R17 K1c K2b K3a K3c K6f K6g K6i S02
e11*2007/46*0152*..; 54, 55 205/45R17 G87 K1c K2b K3a K3c K6f K6g K6i
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris TS (II) 98 195/45R17 K1a K2b K42 K56 A01 A12 A16
XP9 98 205/40R17 K1c K2b K42 K56 A21 Flh V17
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56 S02
98 215/40R17 K1c K2b K42 K56
98 225/35R17 K2b K42 K44 K56 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

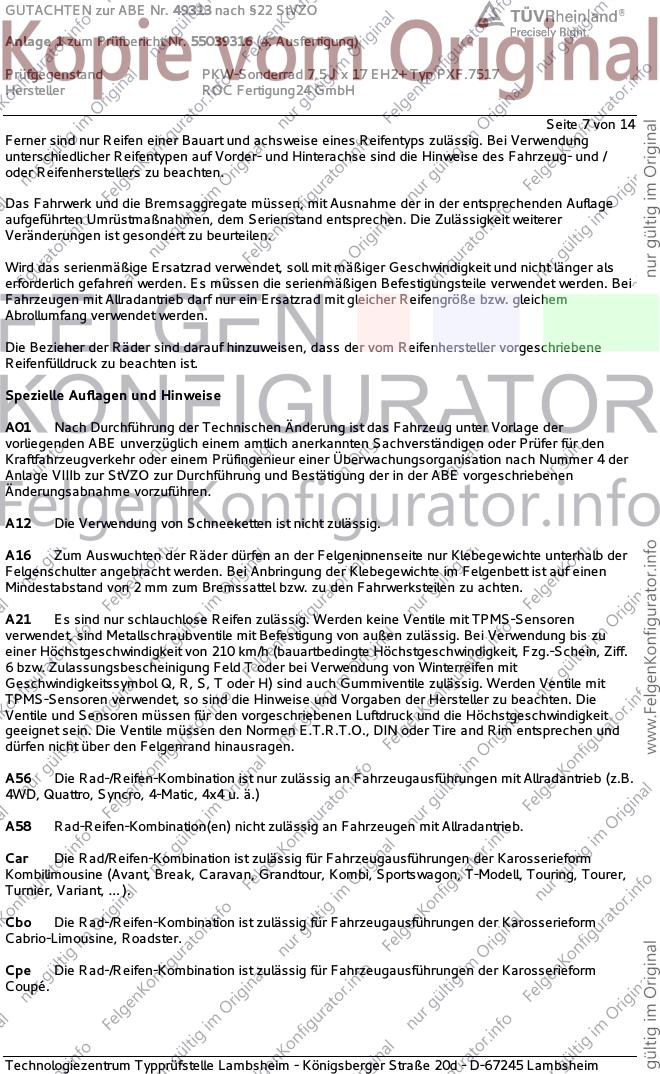

Seite 7 von 14
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

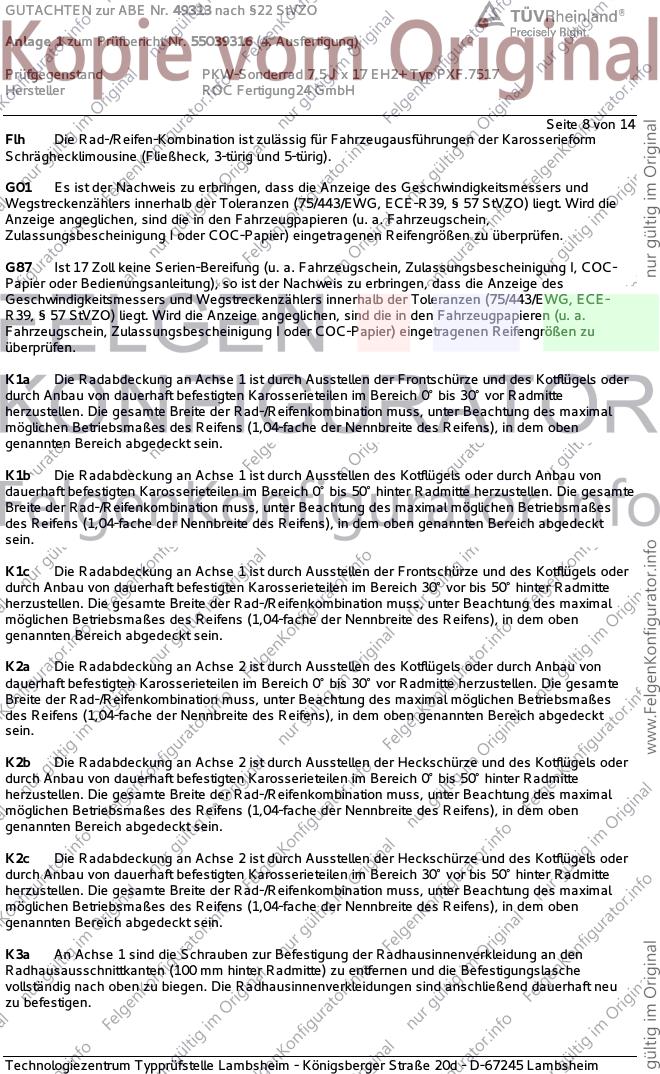

Seite 8 von 14
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G87 Ist 17 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

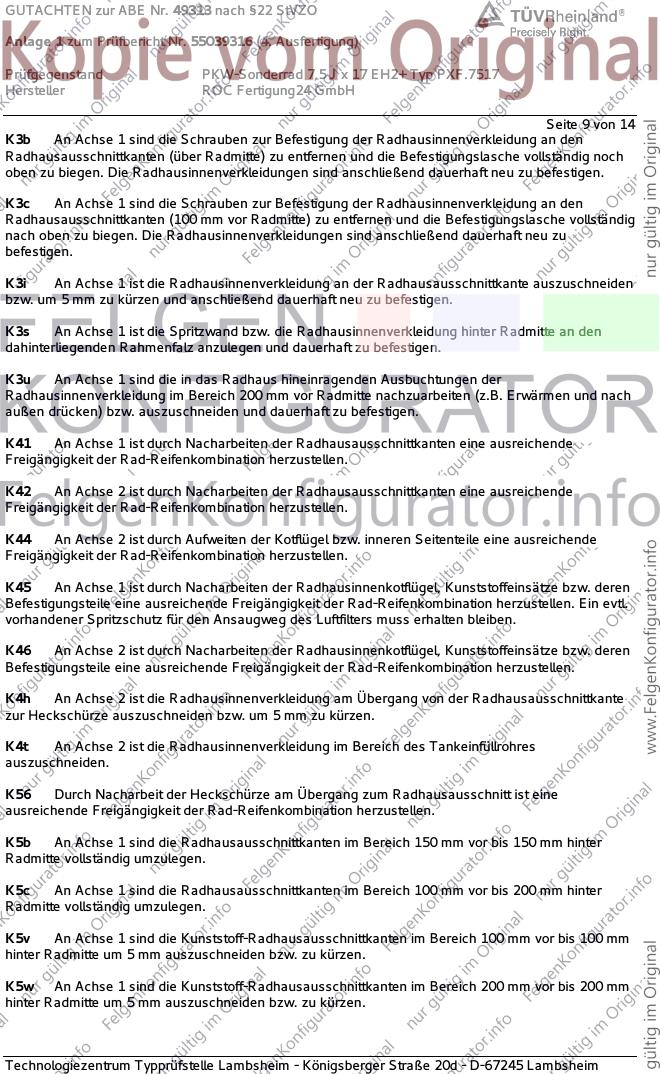

Seite 9 von 14
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

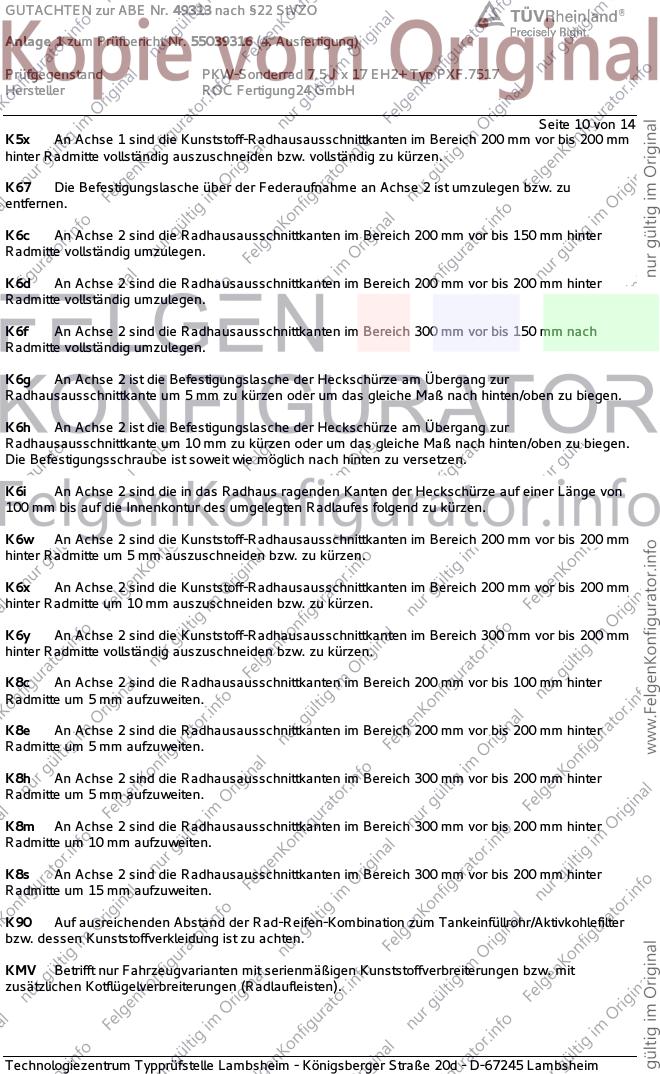

Seite 10 von 14
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

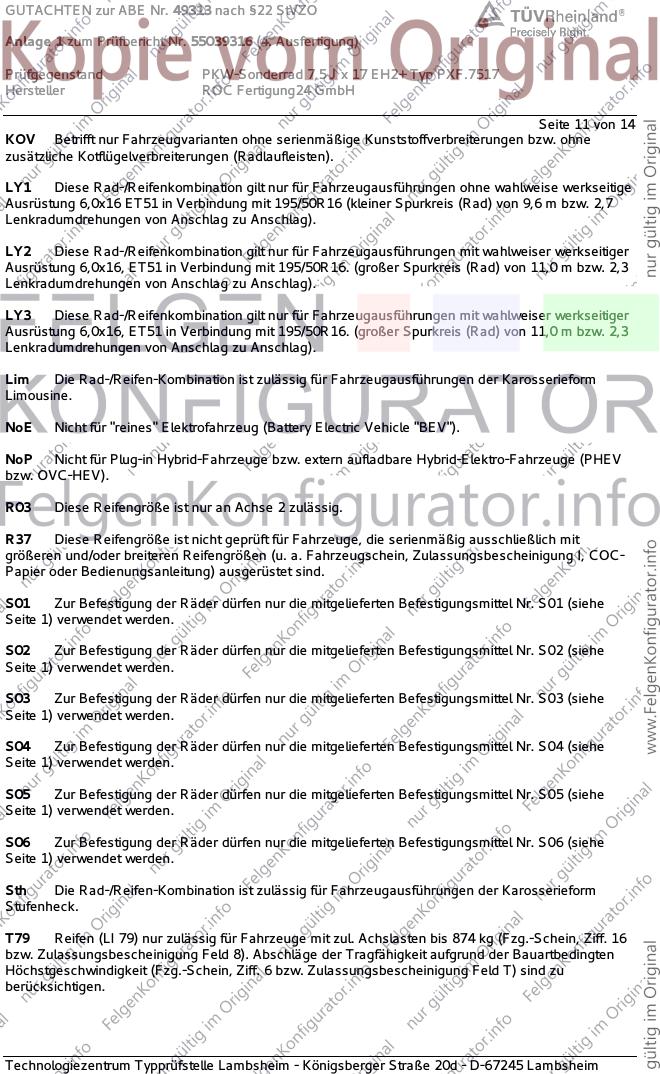

Seite 11 von 14
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

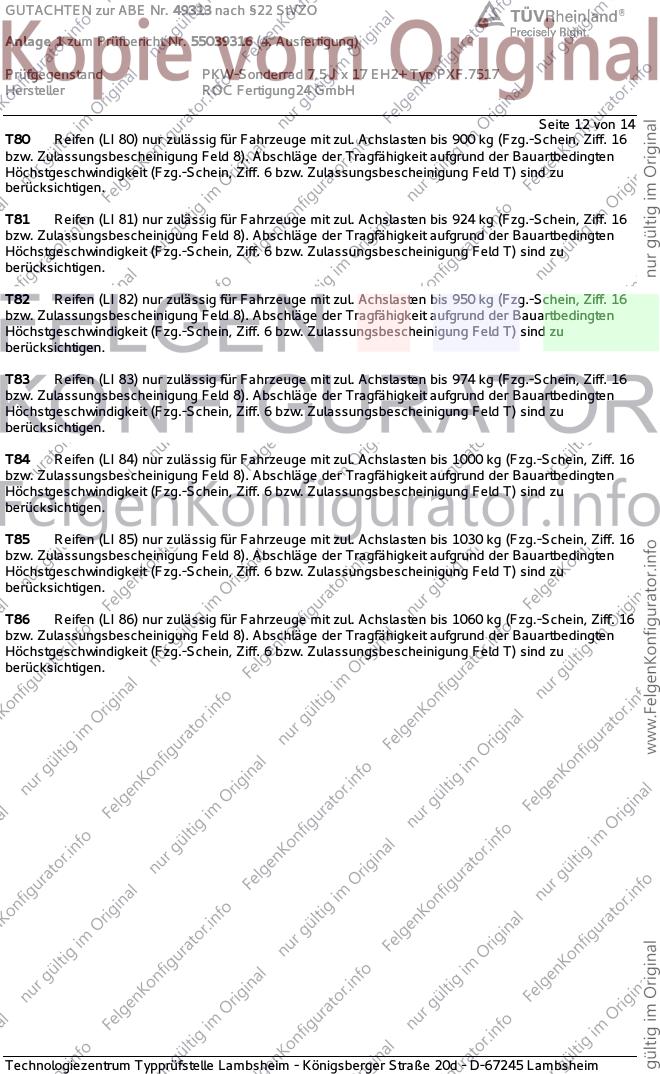

Seite 12 von 14
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

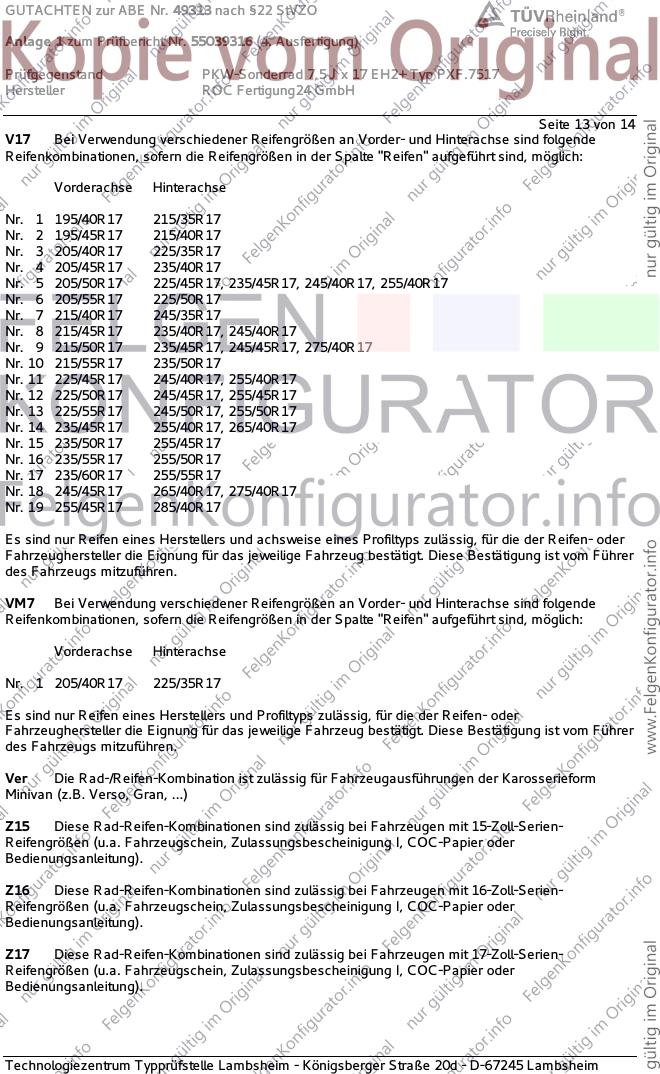

Seite 13 von 14
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55039316 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ROC Fertigung24 GmbH

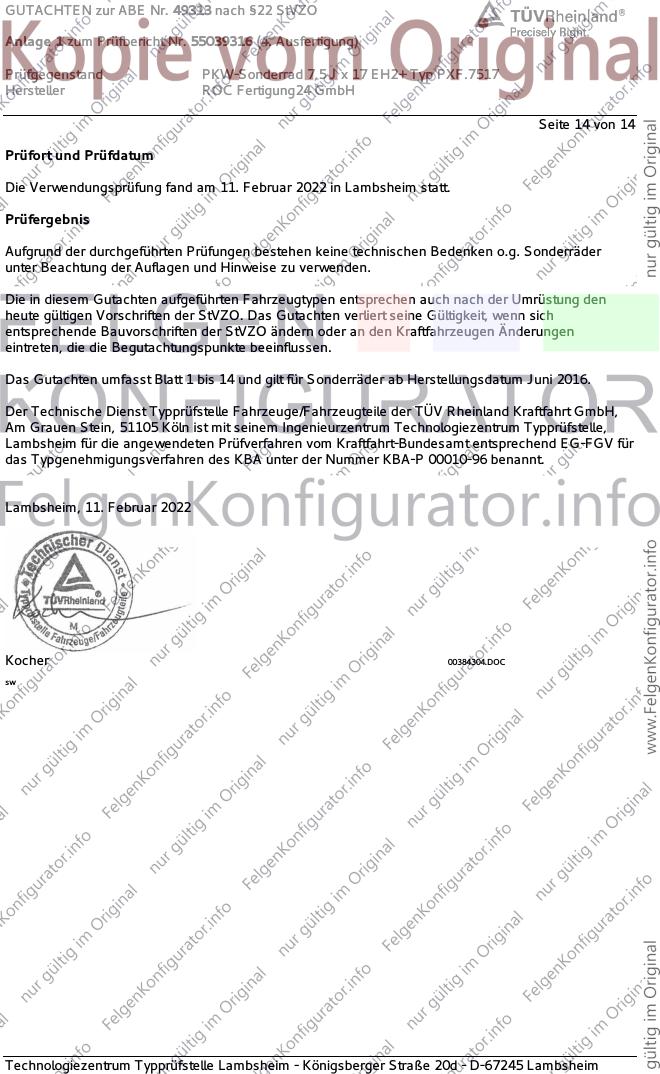

Seite 14 von 14
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Februar 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Februar 2022
Kocher 00384304.DOC
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
