GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

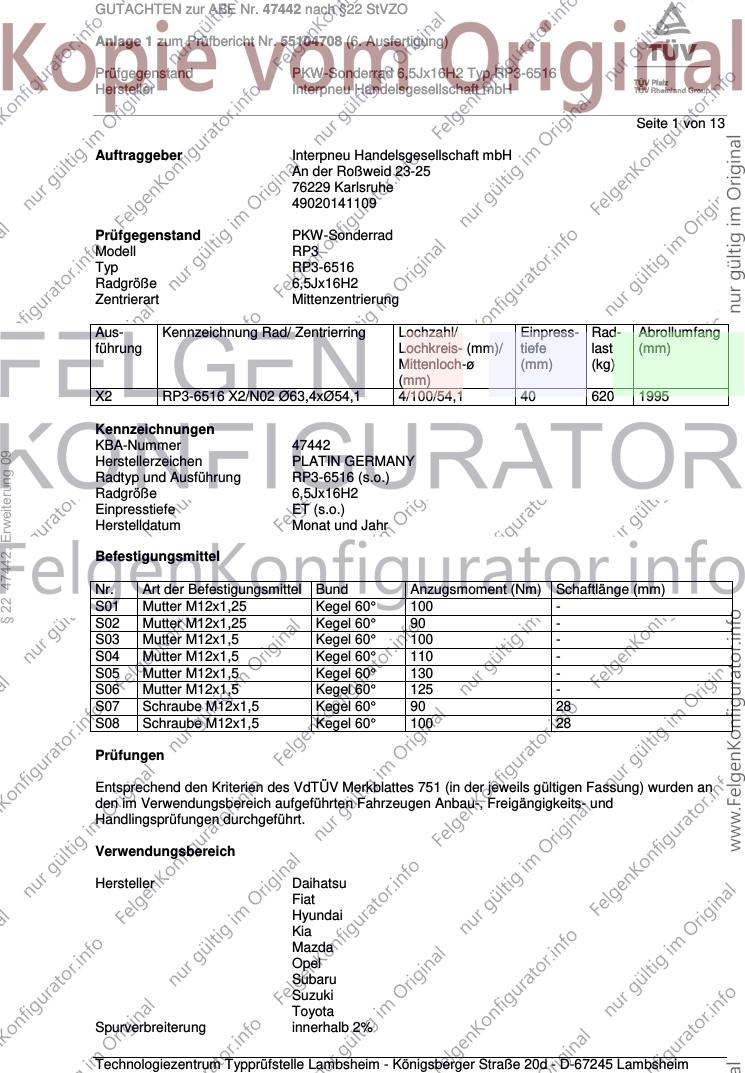

Seite 1 von 13
Auftraggeber Interpneu Handelsgesellschaft mbH
An der Roßweid 23-25
76229 Karlsruhe
49020141109
Prüfgegenstand PKW-Sonderrad
Modell RP3
Typ RP3-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RP3-6516 X2/N02 Ø63,4xØ54,1 4/100/54,1 40 620 1995
Kennzeichnungen
KBA-Nummer 47442
§ 22 47442, Erweiterung 09
Herstellerzeichen PLATIN GERMANY
Radtyp und Ausführung RP3-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 100 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Mutter M12x1,5 Kegel 60° 100 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M12x1,5 Kegel 60° 125 -
S07 Schraube M12x1,5 Kegel 60° 90 28
S08 Schraube M12x1,5 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Fiat
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

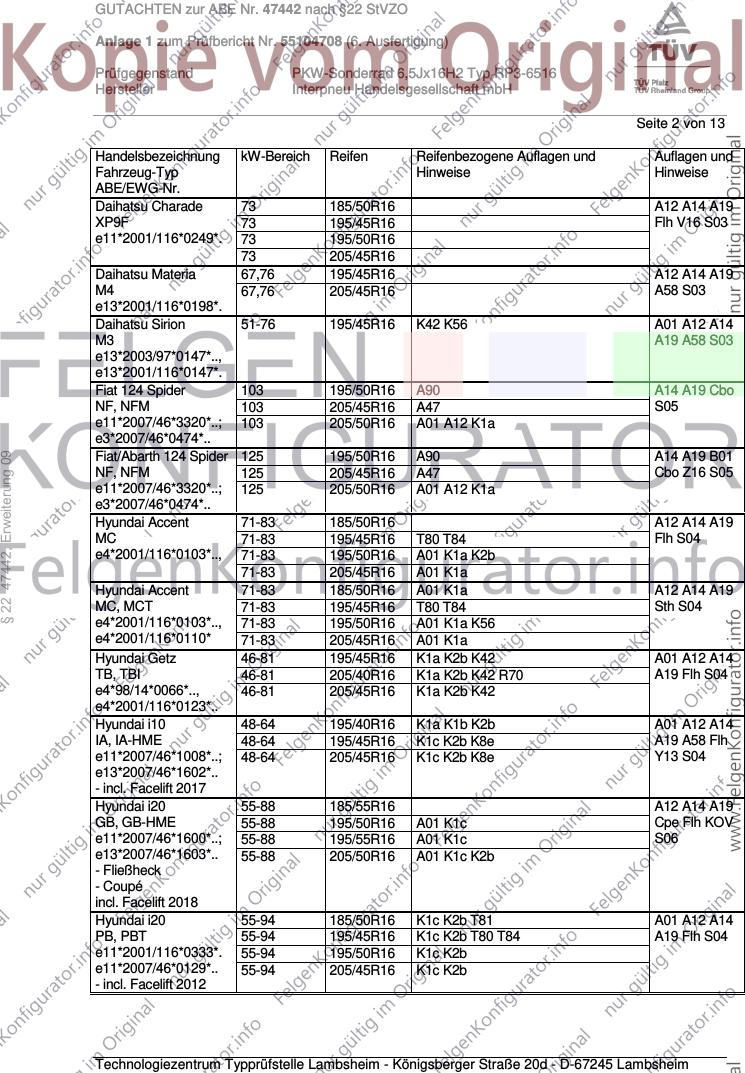

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/50R16 A12 A14 A19
XP9F 73 195/45R16 Flh V16 S03
e11*2001/116*0249*. 73 195/50R16
73 205/45R16
Daihatsu Materia 67,76 195/45R16 A12 A14 A19
M4 67,76 205/45R16 A58 S03
e13*2001/116*0198*.
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A12 A14
M3 A19 A58 S03
e13*2003/97*0147*..,
e13*2001/116*0147*.
Fiat 124 Spider 103 195/50R16 A90 A14 A19 Cbo
NF, NFM 103 205/45R16 A47 S05
e11*2007/46*3320*..; 103 205/50R16 A01 A12 K1a
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 195/50R16 A90 A14 A19 B01
§ 22 47442, Erweiterung 09
NF, NFM 125 205/45R16 A47 Cbo Z16 S05
e11*2007/46*3320*..; 125 205/50R16 A01 A12 K1a
e3*2007/46*0474*..
Hyundai Accent 71-83 185/50R16 A12 A14 A19
MC 71-83 195/45R16 T80 T84 Flh S04
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K2b
71-83 205/45R16 A01 K1a
Hyundai Accent 71-83 185/50R16 A01 K1a A12 A14 A19
MC, MCT 71-83 195/45R16 T80 T84 Sth S04
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K56
e4*2001/116*0110* 71-83 205/45R16 A01 K1a
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 205/40R16 K1a K2b K42 R70 A19 Flh S04
e4*98/14*0066*.., 46-81 205/45R16 K1a K2b K42
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R16 K1a K1b K2b A01 A12 A14
IA, IA-HME 48-64 195/45R16 K1c K2b K8e A19 A58 Flh
e11*2007/46*1008*..; 48-64 205/45R16 K1c K2b K8e Y13 S04
e13*2007/46*1602*..
- incl. Facelift 2017
Hyundai i20 55-88 185/55R16 A12 A14 A19
GB, GB-HME 55-88 195/50R16 A01 K1c Cpe Flh KOV
e11*2007/46*1600*..; 55-88 195/55R16 A01 K1c S06
e13*2007/46*1603*.. 55-88 205/50R16 A01 K1c K2b
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 185/50R16 K1c K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R16 K1c K2b T80 T84 A19 Flh S04
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b
e11*2007/46*0129*.. 55-94 205/45R16 K1c K2b
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

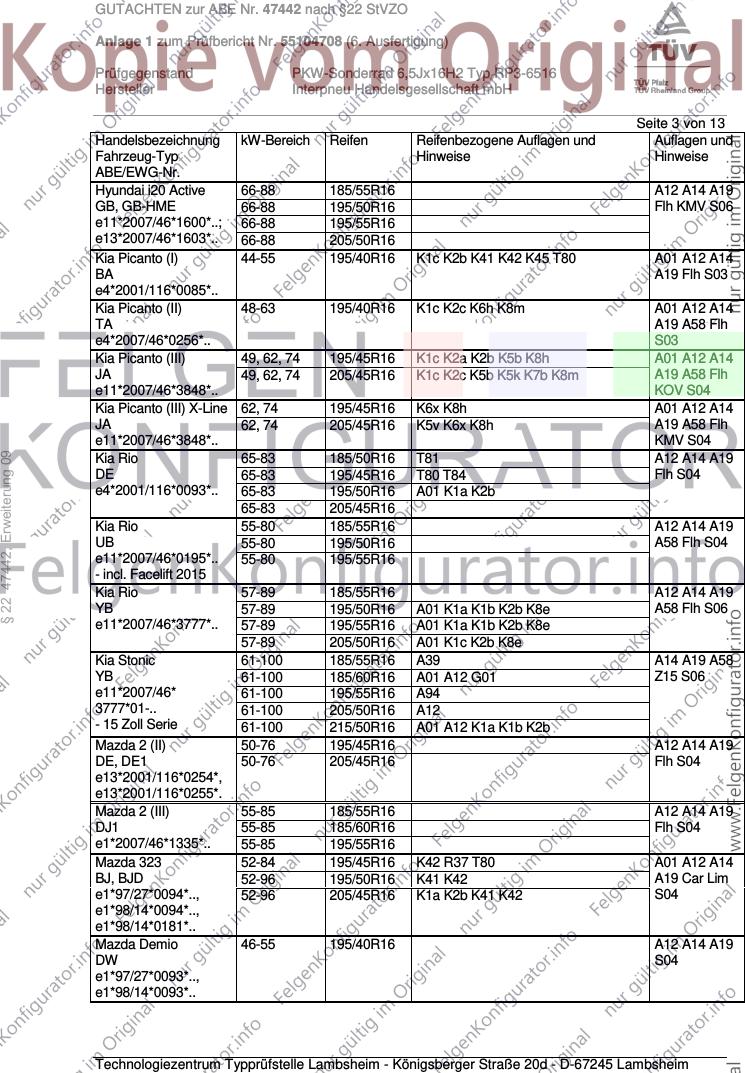

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 Active 66-88 185/55R16 A12 A14 A19
GB, GB-HME 66-88 195/50R16 Flh KMV S06
e11*2007/46*1600*..; 66-88 195/55R16
e13*2007/46*1603*.. 66-88 205/50R16
Kia Picanto (I) 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A12 A14
BA A19 Flh S03
e4*2001/116*0085*..
Kia Picanto (II) 48-63 195/40R16 K1c K2c K6h K8m A01 A12 A14
TA A19 A58 Flh
e4*2007/46*0256*.. S03
Kia Picanto (III) 49, 62, 74 195/45R16 K1c K2a K2b K5b K8h A01 A12 A14
JA 49, 62, 74 205/45R16 K1c K2c K5b K5k K7b K8m A19 A58 Flh
e11*2007/46*3848*.. KOV S04
Kia Picanto (III) X-Line 62, 74 195/45R16 K6x K8h A01 A12 A14
JA 62, 74 205/45R16 K5v K6x K8h A19 A58 Flh
e11*2007/46*3848*.. KMV S04
§ 22 47442, Erweiterung 09
Kia Rio 65-83 185/50R16 T81 A12 A14 A19
DE 65-83 195/45R16 T80 T84 Flh S04
e4*2001/116*0093*.. 65-83 195/50R16 A01 K1a K2b
65-83 205/45R16
Kia Rio 55-80 185/55R16 A12 A14 A19
UB 55-80 195/50R16 A58 Flh S04
e11*2007/46*0195*.. 55-80 195/55R16
- incl. Facelift 2015
Kia Rio 57-89 185/55R16 A12 A14 A19
YB 57-89 195/50R16 A01 K1a K1b K2b K8e A58 Flh S06
e11*2007/46*3777*.. 57-89 195/55R16 A01 K1a K1b K2b K8e
57-89 205/50R16 A01 K1c K2b K8e
Kia Stonic 61-100 185/55R16 A39 A14 A19 A58
YB 61-100 185/60R16 A01 A12 G01 Z15 S06
e11*2007/46* 61-100 195/55R16 A94
3777*01-.. 61-100 205/50R16 A12
- 15 Zoll Serie 61-100 215/50R16 A01 A12 K1a K1b K2b
Mazda 2 (II) 50-76 195/45R16 A12 A14 A19
DE, DE1 50-76 205/45R16 Flh S04
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 (III) 55-85 185/55R16 A12 A14 A19
DJ1 55-85 185/60R16 Flh S04
e1*2007/46*1335*.. 55-85 195/55R16
Mazda 323 52-84 195/45R16 K42 R37 T80 A01 A12 A14
BJ, BJD 52-96 195/50R16 K41 K42 A19 Car Lim
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 S04
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda Demio 46-55 195/40R16 A12 A14 A19
DW S04
e1*97/27*0093*..,
e1*98/14*0093*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

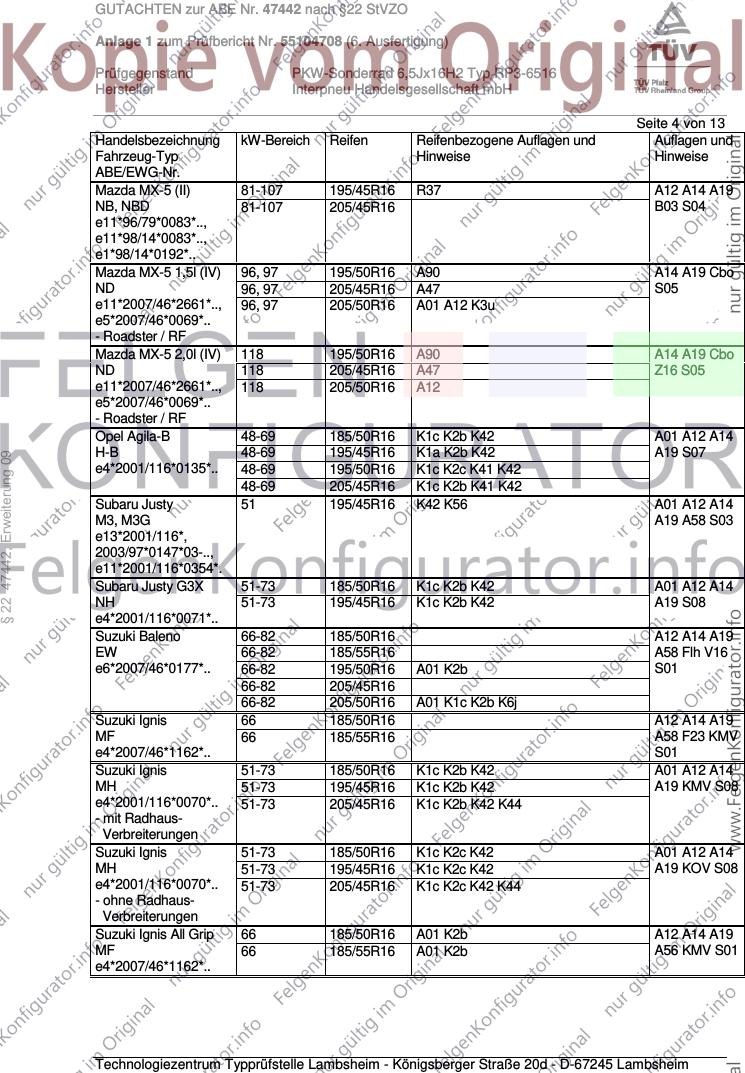

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 (II) 81-107 195/45R16 R37 A12 A14 A19
NB, NBD 81-107 205/45R16 B03 S04
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96, 97 195/50R16 A90 A14 A19 Cbo
ND 96, 97 205/45R16 A47 S05
e11*2007/46*2661*.., 96, 97 205/50R16 A01 A12 K3u
e5*2007/46*0069*..
- Roadster / RF
Mazda MX-5 2,0l (IV) 118 195/50R16 A90 A14 A19 Cbo
ND 118 205/45R16 A47 Z16 S05
e11*2007/46*2661*.., 118 205/50R16 A12
e5*2007/46*0069*..
- Roadster / RF
Opel Agila-B 48-69 185/50R16 K1c K2b K42 A01 A12 A14
H-B 48-69 195/45R16 K1a K2b K42 A19 S07
§ 22 47442, Erweiterung 09
e4*2001/116*0135*.. 48-69 195/50R16 K1c K2c K41 K42
48-69 205/45R16 K1c K2b K41 K42
Subaru Justy 51 195/45R16 K42 K56 A01 A12 A14
M3, M3G A19 A58 S03
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2b K42 A01 A12 A14
NH 51-73 195/45R16 K1c K2b K42 A19 S08
e4*2001/116*0071*..
Suzuki Baleno 66-82 185/50R16 A12 A14 A19
EW 66-82 185/55R16 A58 Flh V16
e6*2007/46*0177*.. 66-82 195/50R16 A01 K2b S01
66-82 205/45R16
66-82 205/50R16 A01 K1c K2b K6j
Suzuki Ignis 66 185/50R16 A12 A14 A19
MF 66 185/55R16 A58 F23 KMV
e4*2007/46*1162*.. S01
Suzuki Ignis 51-73 185/50R16 K1c K2b K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2b K42 A19 KMV S08
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2b K42 K44
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K1c K2c K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2c K42 A19 KOV S08
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2c K42 K44
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis All Grip 66 185/50R16 A01 K2b A12 A14 A19
MF 66 185/55R16 A01 K2b A56 KMV S01
e4*2007/46*1162*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

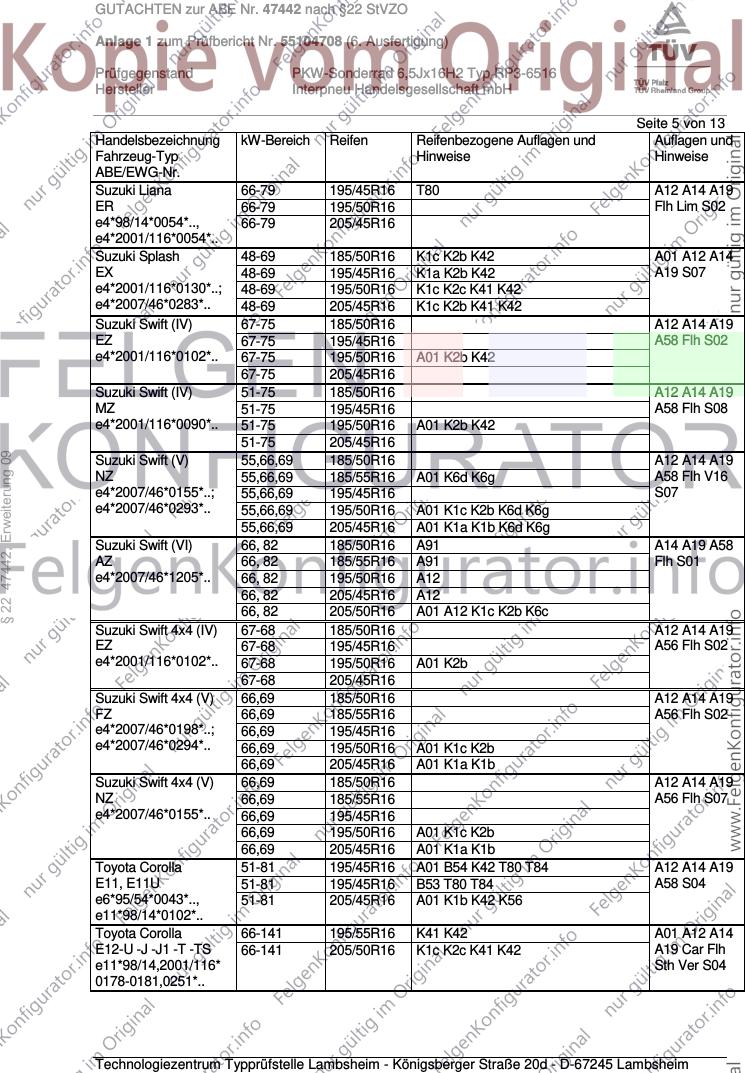

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Liana 66-79 195/45R16 T80 A12 A14 A19
ER 66-79 195/50R16 Flh Lim S02
e4*98/14*0054*.., 66-79 205/45R16
e4*2001/116*0054*..
Suzuki Splash 48-69 185/50R16 K1c K2b K42 A01 A12 A14
EX 48-69 195/45R16 K1a K2b K42 A19 S07
e4*2001/116*0130*..; 48-69 195/50R16 K1c K2c K41 K42
e4*2007/46*0283*.. 48-69 205/45R16 K1c K2b K41 K42
Suzuki Swift (IV) 67-75 185/50R16 A12 A14 A19
EZ 67-75 195/45R16 A58 Flh S02
e4*2001/116*0102*.. 67-75 195/50R16 A01 K2b K42
67-75 205/45R16
Suzuki Swift (IV) 51-75 185/50R16 A12 A14 A19
MZ 51-75 195/45R16 A58 Flh S08
e4*2001/116*0090*.. 51-75 195/50R16 A01 K2b K42
51-75 205/45R16
§ 22 47442, Erweiterung 09
Suzuki Swift (V) 55,66,69 185/50R16 A12 A14 A19
NZ 55,66,69 185/55R16 A01 K6d K6g A58 Flh V16
e4*2007/46*0155*..; 55,66,69 195/45R16 S07
e4*2007/46*0293*.. 55,66,69 195/50R16 A01 K1c K2b K6d K6g
55,66,69 205/45R16 A01 K1a K1b K6d K6g
Suzuki Swift (VI) 66, 82 185/50R16 A91 A14 A19 A58
AZ 66, 82 185/55R16 A91 Flh S01
e4*2007/46*1205*.. 66, 82 195/50R16 A12
66, 82 205/45R16 A12
66, 82 205/50R16 A01 A12 K1c K2b K6c
Suzuki Swift 4x4 (IV) 67-68 185/50R16 A12 A14 A19
EZ 67-68 195/45R16 A56 Flh S02
e4*2001/116*0102*.. 67-68 195/50R16 A01 K2b
67-68 205/45R16
Suzuki Swift 4x4 (V) 66,69 185/50R16 A12 A14 A19
FZ 66,69 185/55R16 A56 Flh S02
e4*2007/46*0198*..; 66,69 195/45R16
e4*2007/46*0294*.. 66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Suzuki Swift 4x4 (V) 66,69 185/50R16 A12 A14 A19
NZ 66,69 185/55R16 A56 Flh S07
e4*2007/46*0155*.. 66,69 195/45R16
66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Toyota Corolla 51-81 195/45R16 A01 B54 K42 T80 T84 A12 A14 A19
E11, E11U 51-81 195/45R16 B53 T80 T84 A58 S04
e6*95/54*0043*.., 51-81 205/45R16 A01 K1b K42 K56
e11*98/14*0102*..
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A12 A14
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A19 Car Flh
e11*98/14,2001/116* Sth Ver S04
0178-0181,0251*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

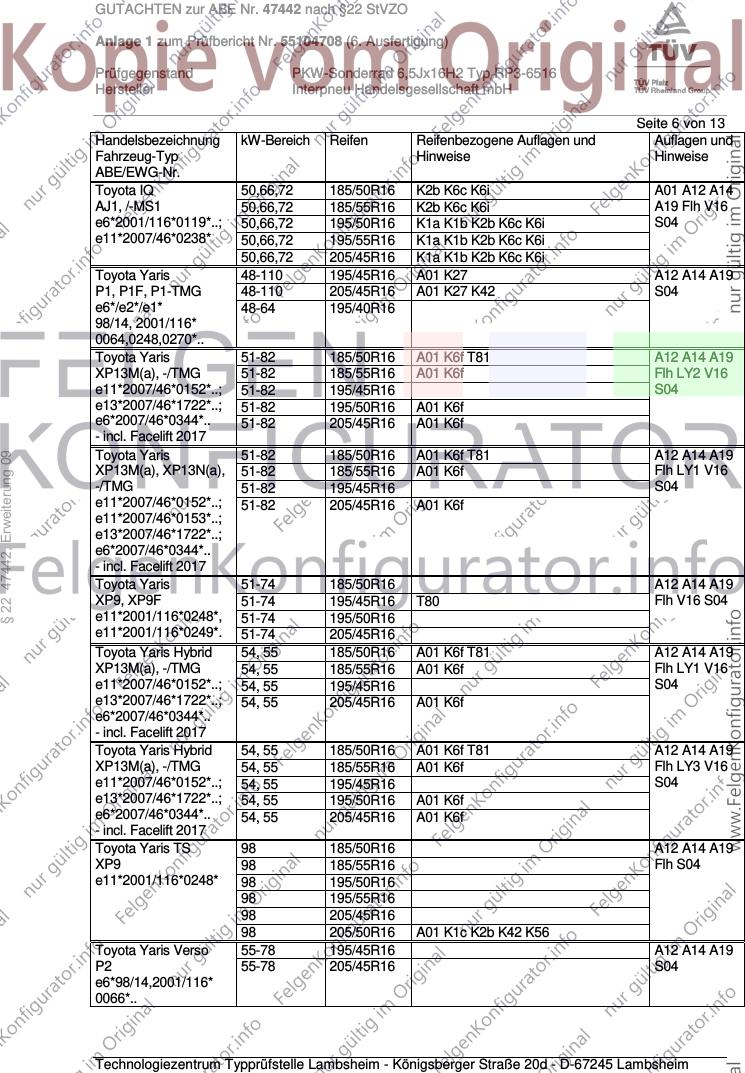

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota IQ 50,66,72 185/50R16 K2b K6c K6i A01 A12 A14
AJ1, /-MS1 50,66,72 185/55R16 K2b K6c K6i A19 Flh V16
e6*2001/116*0119*..; 50,66,72 195/50R16 K1a K1b K2b K6c K6i S04
e11*2007/46*0238* 50,66,72 195/55R16 K1a K1b K2b K6c K6i
50,66,72 205/45R16 K1a K1b K2b K6c K6i
Toyota Yaris 48-110 195/45R16 A01 K27 A12 A14 A19
P1, P1F, P1-TMG 48-110 205/45R16 A01 K27 K42 S04
e6*/e2*/e1* 48-64 195/40R16
98/14, 2001/116*
0064,0248,0270*..
Toyota Yaris 51-82 185/50R16 A01 K6f T81 A12 A14 A19
XP13M(a), -/TMG 51-82 185/55R16 A01 K6f Flh LY2 V16
e11*2007/46*0152*..; 51-82 195/45R16 S04
e13*2007/46*1722*..; 51-82 195/50R16 A01 K6f
e6*2007/46*0344*.. 51-82 205/45R16 A01 K6f
- incl. Facelift 2017
Toyota Yaris 51-82 185/50R16 A01 K6f T81 A12 A14 A19
§ 22 47442, Erweiterung 09
XP13M(a), XP13N(a), 51-82 185/55R16 A01 K6f Flh LY1 V16
-/TMG 51-82 195/45R16 S04
e11*2007/46*0152*..; 51-82 205/45R16 A01 K6f
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris 51-74 185/50R16 A12 A14 A19
XP9, XP9F 51-74 195/45R16 T80 Flh V16 S04
e11*2001/116*0248*, 51-74 195/50R16
e11*2001/116*0249*. 51-74 205/45R16
Toyota Yaris Hybrid 54, 55 185/50R16 A01 K6f T81 A12 A14 A19
XP13M(a), -/TMG 54, 55 185/55R16 A01 K6f Flh LY1 V16
e11*2007/46*0152*..; 54, 55 195/45R16 S04
e13*2007/46*1722*..; 54, 55 205/45R16 A01 K6f
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 185/50R16 A01 K6f T81 A12 A14 A19
XP13M(a), -/TMG 54, 55 185/55R16 A01 K6f Flh LY3 V16
e11*2007/46*0152*..; 54, 55 195/45R16 S04
e13*2007/46*1722*..; 54, 55 195/50R16 A01 K6f
e6*2007/46*0344*.. 54, 55 205/45R16 A01 K6f
- incl. Facelift 2017
Toyota Yaris TS 98 185/50R16 A12 A14 A19
XP9 98 185/55R16 Flh S04
e11*2001/116*0248* 98 195/50R16
98 195/55R16
98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 A12 A14 A19
P2 55-78 205/45R16 S04
e6*98/14,2001/116*
0066*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

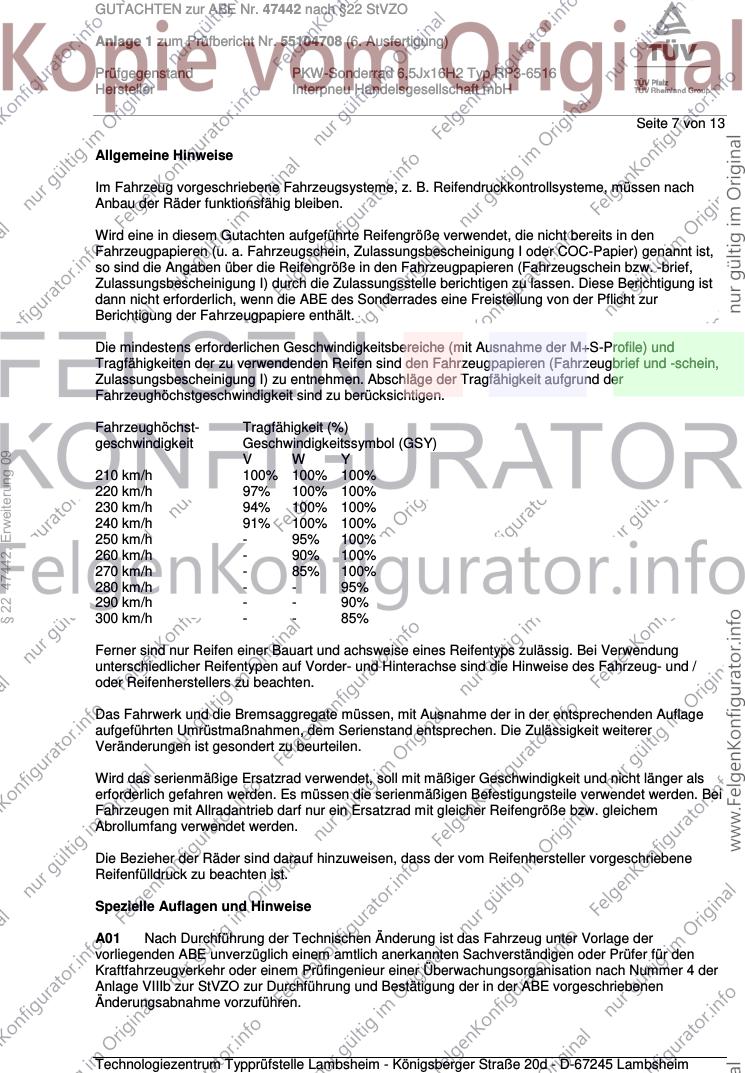

Seite 7 von 13
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
§ 22 47442, Erweiterung 09
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

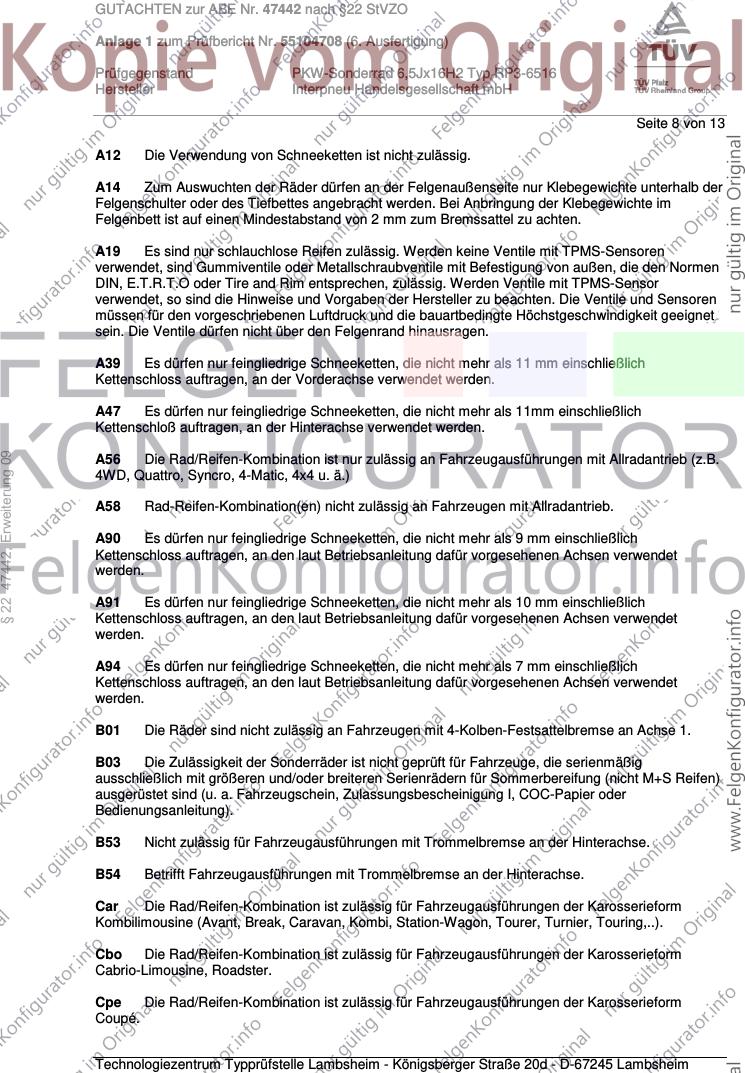

Seite 8 von 13
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
§ 22 47442, Erweiterung 09
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

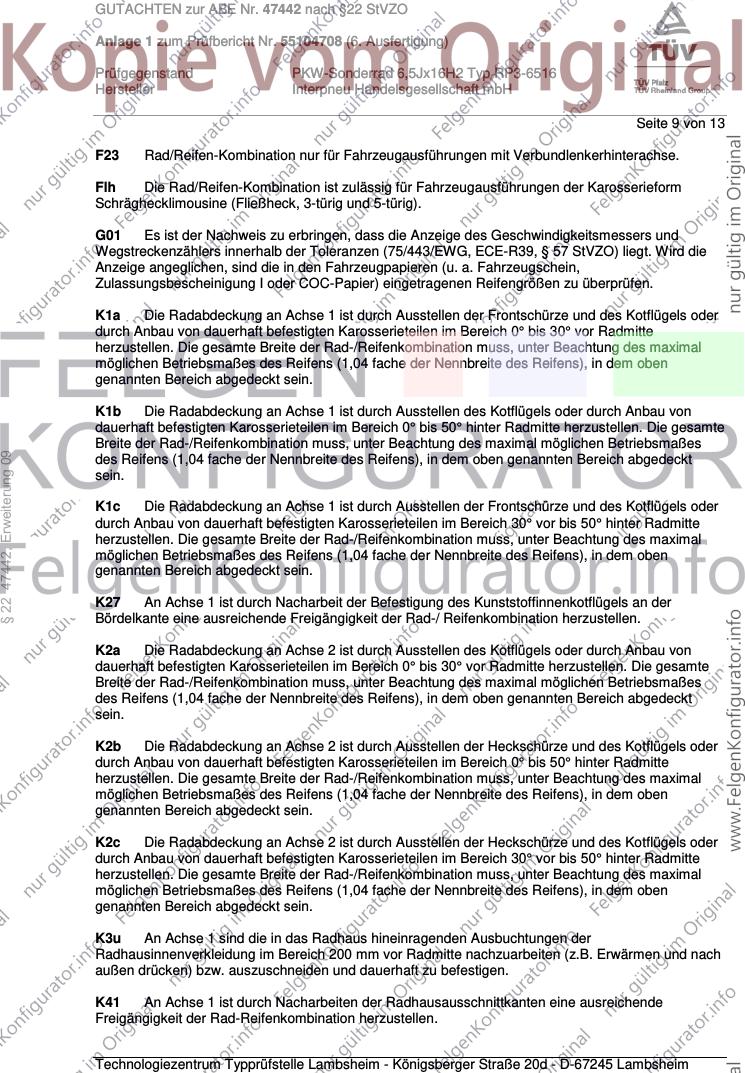

Seite 9 von 13
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§ 22 47442, Erweiterung 09
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

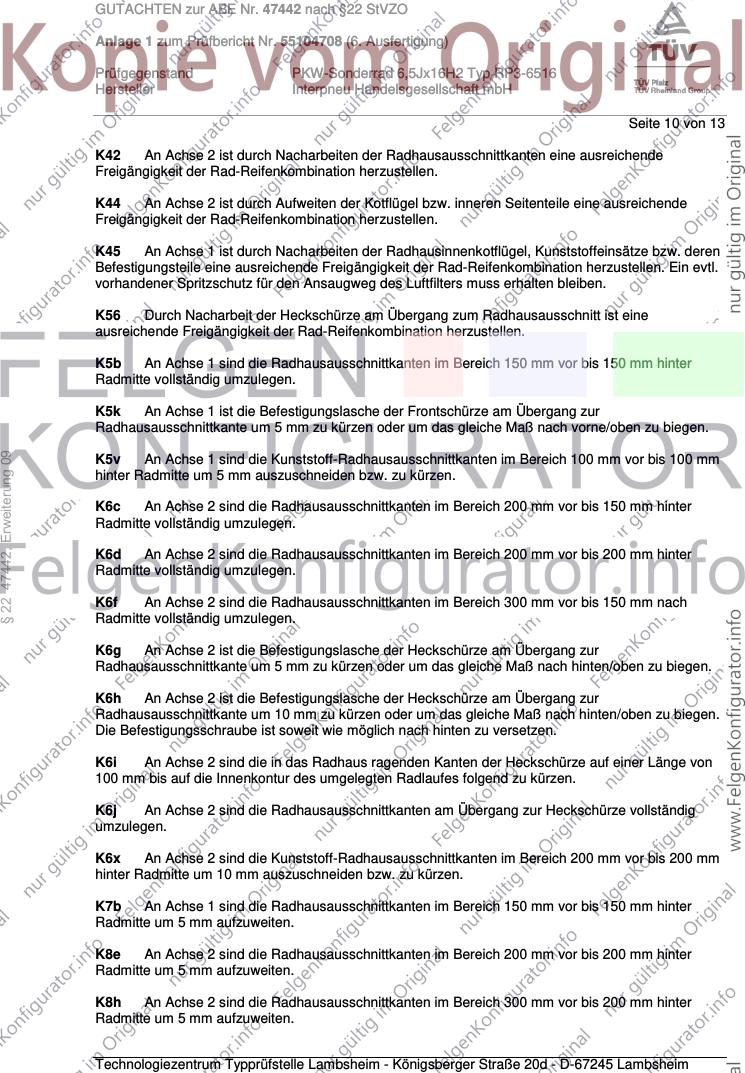

Seite 10 von 13
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
§ 22 47442, Erweiterung 09
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

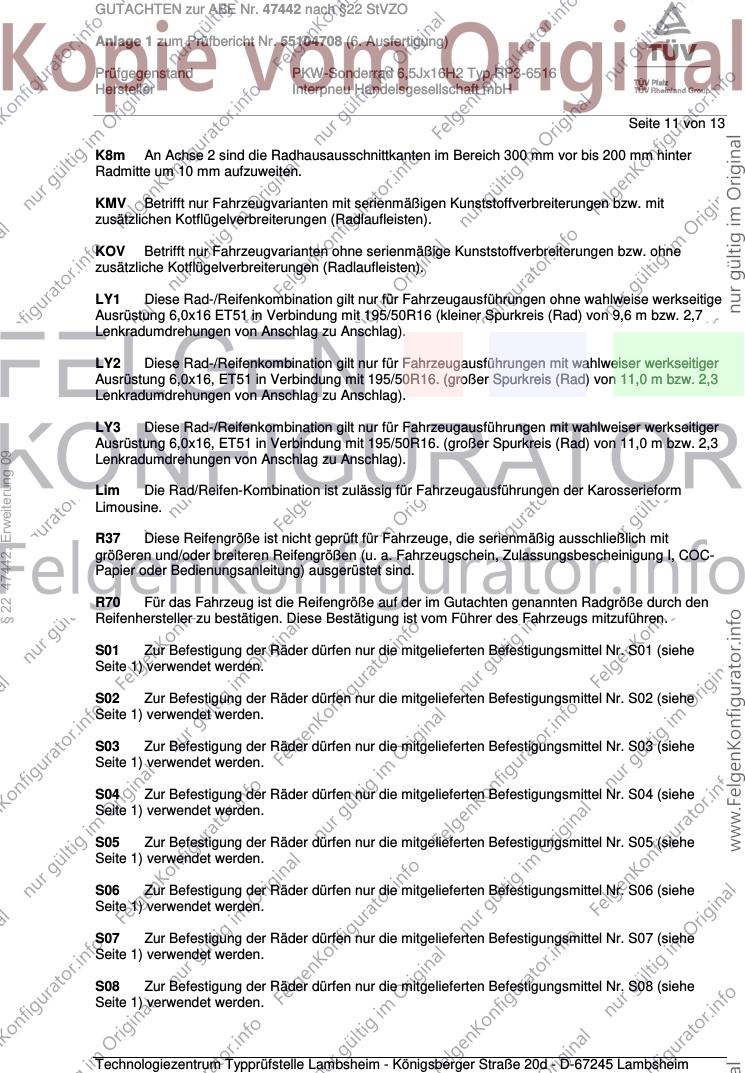

Seite 11 von 13
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
§ 22 47442, Erweiterung 09
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

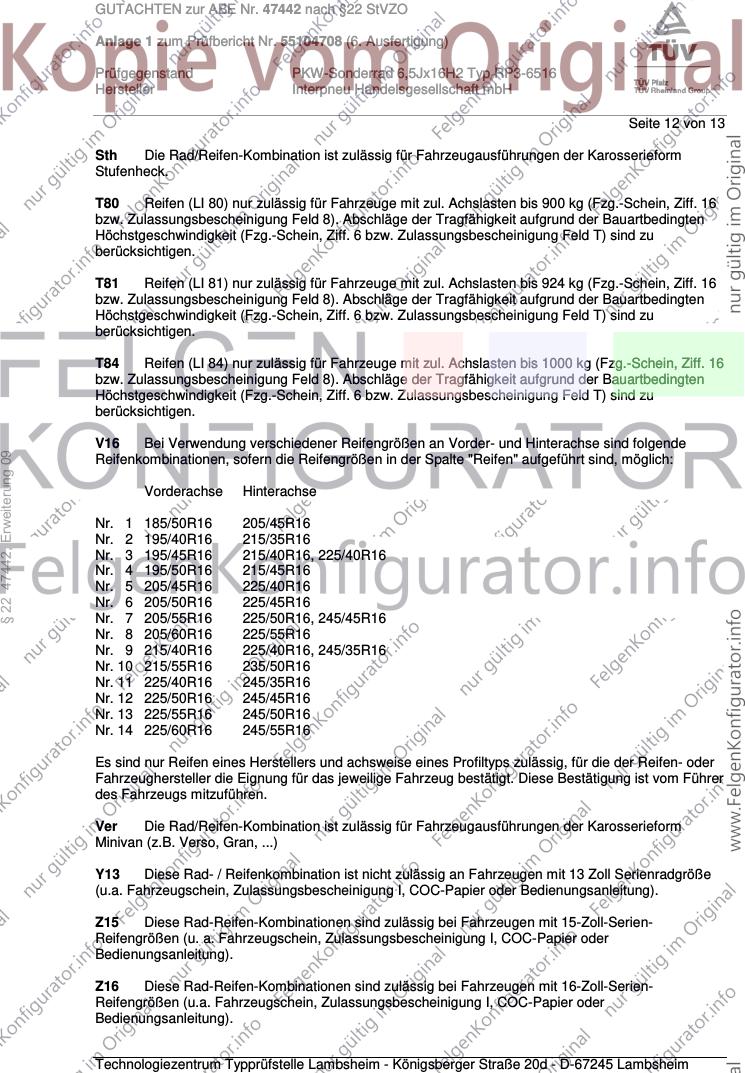

Seite 12 von 13
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
§ 22 47442, Erweiterung 09
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47442 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55104708 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ RP3-6516
Hersteller Interpneu Handelsgesellschaft mbH

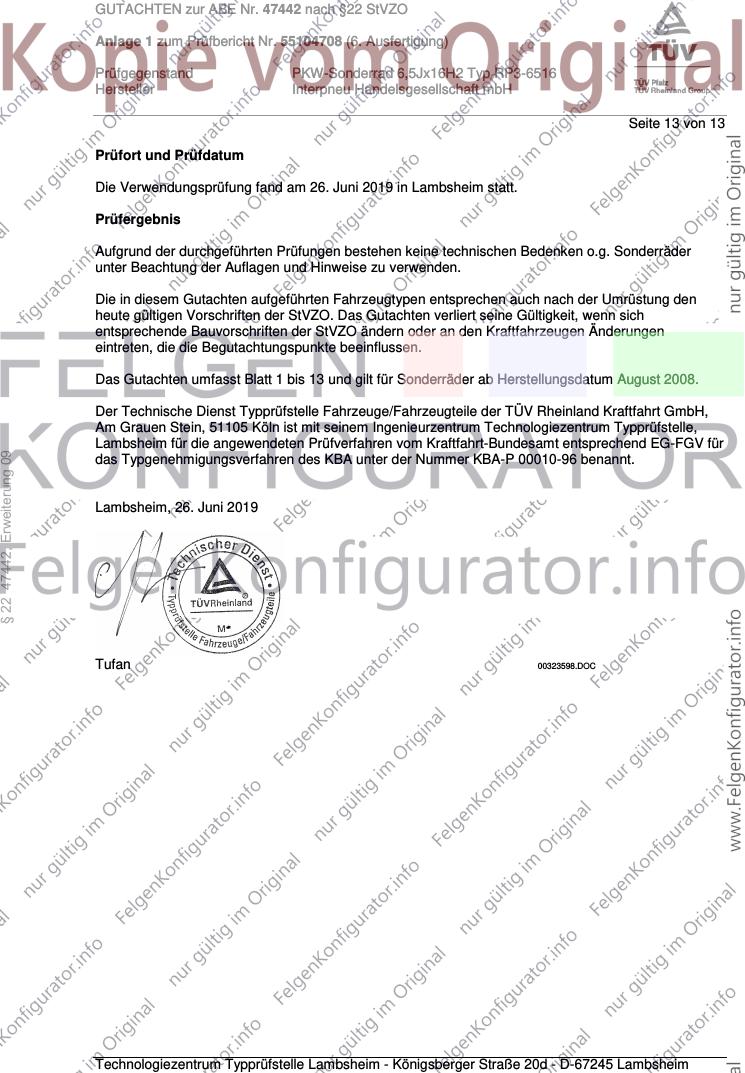

Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Juni 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§ 22 47442, Erweiterung 09
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juni 2019
Tufan 00323598.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
