GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 1 von 16
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Ultraleggera
Typ 01709
Radgröße 7,0J x 17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
204 01709204 / S-Ø 54,06 4/100/54,06 37 540 2010
Kennzeichnungen
KBA-Nummer 50356
Herstellerzeichen O.Z.
Radtyp und Ausführung 01709 204
Radgröße 7,0J x 17H2
Einpresstiefe ET 37
Herkunftsmerkmal Made in italy
§22 50356*15
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - 81710002
S02 Mutter M12x1,25 Kegel 60° 90 - 81710100
S03 Mutter M12x1,25 Kegel 60° 100 - 81710100
S04 Schraube M12x1,5 Kegel 60° 100 26 81710372
S05 Schraube M12x1,5 Kegel 60° 90 26 81710372
S06 Mutter M12x1,5 Kegel 60° 130 - 81710002
S07 Schraube M14x1,5 Kegel 60° 140 27 81710640
S08 Mutter M12x1,5 Kegel 60° 125 - 81710002
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 2 von 16
Verwendungsbereich
Hersteller Daihatsu
Fiat
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A12 A15 A18
XP9F 73 205/40R17 A01 K1c K2b K42 K56 Flh S01
e11*2001/116*0249*.
Daihatsu Materia 67,76 195/40R17 K1a K42 T81 A01 A12 A15
M4 67,76 205/40R17 G01 K1a K42 A18 A58 S01
§22 50356*15
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42
Fiat 124 Spider 103 195/45R17 A12 A15 A18
NF, NFM 103 205/40R17 A01 K1a Cbo V17 S06
e11*2007/46*3320*..; 103 205/45R17 A01 K1a
e5*2007/46*1036*..; 103 215/40R17 A01 K1a
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 195/45R17 R37 A12 A15 A18
NF, NFM 125 205/40R17 A01 K1a Cbo V17 S06
e11*2007/46*3320*..; 125 205/45R17 A01 K1a
e5*2007/46*1036*..; 125 215/40R17 A01 K1a
e3*2007/46*0474*..
Hyundai Accent 71-83 195/40R17 K1a K2b T81 A01 A12 A15
MC 71-83 205/40R17 K1c K2b T80 T81 A18 Flh S01
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83
71-83 215/40R17 K1c K2b K56
Hyundai Accent 71-83 195/40R17 K1a K56 T81 A01 A12 A15
MC, MCT 71-83 205/40R17 K1c K56 T80 T81 A18 Sth S01
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56
Hyundai Bayon 58-88 195/45R17 A12 A15 A18
BC3 58-88 205/45R17 A01 K1a K1b K2b K6w K8h A58 Flh KMV
e5*2007/46*0121*.. 58-88 215/40R17 A01 K1c K2b K5b K6w K8h Z15 Z16 S08
- 15/16-Zoll Serie 58-88 215/45R17 A01 K1c K2b K5b K6w K8h
Hyundai Bayon 73-88 205/50R17 K1c K2b K6y K8m A01 A12 A15
BC3 73-88 205/55R17 K1c K2b K6y K8m A18 A58 Flh
e5*2007/46*0121*.. 73-88 215/50R17 K1c K2c K5b K5w K6y K8m KMV V17 Z17
- 17-Zoll Serie 73-88 225/45R17 K1c K2b K5b K5w K6y K8m S08
73-88 225/50R17 K2c K6y K8s R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A01 A12 A15
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A18 Flh S01
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83
e4*2001/116*0123*..
Hyundai i20 (I) 55-94 195/40R17 K1c K2b T81 A01 A12 A15
PB, PBT 55-94 195/45R17 K1c K2b K5a K6g K7a K8g A18 Flh V17
e11*2001/116*0333*. 55-94 215/35R17 K2c K6g K8g R03 S01
e11*2007/46*0129*..
- incl. Facelift 2012
Hyundai i20 (II) 55-88 195/45R17 K1c A01 A12 A15
GB, GB-HME 55-88 205/40R17 K1c K2b T84 A18 Cpe Flh
e11*2007/46*1600*..; 55-88 205/45R17 K1c K2b KOV V17 S08
e13*2007/46*1603*.., 55-88 215/40R17 K1c K2b K5b K8h
e5*2007/46*1087*.. 55-88 215/45R17 K1c K2b K5b K8h
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 (II) Active 66-88 195/45R17 A12 A15 A18
§22 50356*15
GB, GB-HME 66-88 205/40R17 T84 Flh KMV V17
e11*2007/46*1600*..; 66-88 205/45R17 S08
e13*2007/46*1603*.., 66-88 215/40R17 A01 K6w
e5*2007/46*1087*.. 66-88 215/45R17 A01 K6w
Hyundai i20 (III) 58-88 195/45R17 K1c K2b A01 A12 A15
BC3 58-88 205/45R17 K1c K2b K8h A18 A58 Flh
e5*2007/46*0121*.. 58-88 215/45R17 K1c K2c K5b K8h NoE NoP S08
Hyundai Inster 24, 28 195/45R17 K1a K1b K2b K5v T85 A01 A12 A15
AX1 24, 28 205/45R17 K1c K2b K5v K6w K8a A18 A58 Flh
e4*2018/858*00225*.. 24, 28 215/40R17 K1c K2b K5a K5x K6w K8a T87 S08
- Elektro
Kia Picanto (III) X-Line 49-74 195/40R17 K5v K6x K8m A01 A12 A15
JA A18 A58 Flh
e11*2007/46*3848*..; KMV S01
e5*2007/46*1078*..
- incl. Facelift 2020
Kia Rio (II) 65-83 195/40R17 K1a K1b K2b T81 A01 A12 A15
DE 65-83 205/40R17 K1a K1b K2b K56 T80 T81 A18 Flh S01
e4*2001/116*0093*.. 65-83 215/35R17 K1c K2b K41 K56 T79 T83
65-83 215/40R17 K1c K2b K41 K44 K56
Kia Rio (III) 55-80 195/45R17 T85 A12 A15 A18
UB 55-80 205/40R17 A01 K2b T84 A58 Flh S01
e11*2007/46*0195*.. 55-80 205/45R17 A01 K2b
- incl. Facelift 2015 55-80 215/40R17 A01 K1a K1b K2b
55-80 215/45R17 A01 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio (IV) 57-89 195/45R17 K1a K1b K2b K8e T85 A01 A12 A15
YB 57-89 205/40R17 K1c K2b K8e T84 A18 A58 Flh
e11*2007/46*3777*..; 57-89 205/45R17 K1c K2b K8e S08
e5*2007/46*1077*.. 57-89 215/40R17 K1c K2c K5b K8m
- incl. Facelift 2020 57-89 215/45R17 K1c K2c K5b K8m
Kia Stonic 61-100 195/45R17 A94 T85 A15 A18 A58
YB, YB-KMD 61-100 205/45R17 A12 Z15 Z16 S08
e11*2007/46* 61-100 215/40R17 A01 A12 K1b K2b
3777*01-..; 61-100 215/45R17 A01 A12 K1b K2b
e5*2007/46*1077*..;
e1*2007/46*2094*..
- 15/16-Zoll Serie
- incl. Facelift 2020
Kia Stonic 73-100 205/50R17 K1a K1b K2b A01 A12 A15
YB, YB-KMD 73-100 205/55R17 K1a K1b K2b A18 A58 V17
e11*2007/46* 73-100 215/50R17 K1c K2b K5v K6w K8h Z17 S08
3777*01-..; 73-100 225/45R17 K1a K1b K2b K5v
e5*2007/46*1077*..; 73-100 225/50R17 K1c K2a K2b K3i K5k K5x K6g
§22 50356*15
e1*2007/46*2094*.. K6w K8h
- 17 Zoll Serie
- incl. Facelift 2020
Mazda 2 (II) 50-76 195/40R17 T81 A12 A15 A18
DE, DE1 50-76 205/40R17 A01 G01 K1a K1b K2b K42 Flh V17 S01
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42
e13*2001/116*0255*.
Mazda 2 (III) 55-85 195/45R17 A12 A15 A18
DJ1 55-85 205/45R17 Flh S01
e1*2007/46*1335*.. 55-85 215/45R17 A01 K1a K1b K4t
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A12 A15
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A18 Car Lim
e1*97/27*0094*.., S01
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda MX-5 (II) 81-107 205/40R17 A12 A15 A18
NB, NBD 81-107 215/35R17 A01 K1a K2b S01
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96, 97 195/45R17 A12 A15 A18
ND 96, 97 205/40R17 Cbo V17 S06
e11*2007/46*2661*.., 96, 97 205/45R17 A01 K3u
e5*2007/46*0069*.. 96, 97 215/40R17 A01 K1a K1b
- Roadster / RF
Mazda MX-5 2,0l (IV) 118 195/45R17 R37 A12 A15 A18
ND 118, 135 205/40R17 Cbo V17 S06
e11*2007/46*2661*.., 118, 135 205/45R17
e5*2007/46*0069*.. 118, 135 215/40R17 A01 K1a K1b
- Roadster / RF
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Agila-B 48-69 195/40R17 K1c K2b K41 K42 T81 A01 A12 A15
H-B 48-69 195/45R17 K1c K2b K41 K42 K56 A18 S05
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2c K41 K42
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A01 A12 A15
NH 51-73 205/40R17 K1c K2c K42 K44 A18 S04
e4*2001/116*0071*..
Suzuki Baleno 66-82 195/40R17 K2b A01 A12 A15
EW 66-82 195/45R17 K2b A18 A58 Flh
e6*2007/46*0177*.. 66-82 205/40R17 K1c K2b K6j V17 S03
66-82 205/45R17 K1c K2b K6j
66-82 215/40R17 K1c K2b K6c K6j
Suzuki Ignis (I) 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A01 A12 A15
FH A18 S02
e4*98/14*0047*..
Suzuki Ignis (II) 51-73 195/40R17 K1c K2c K42 A01 A12 A15
MH 51-73 205/40R17 K1c K2c K42 K44 A18 KOV S04
e4*2001/116*0070*..
- ohne Radhaus-
§22 50356*15
Verbreiterungen
Suzuki Ignis (II) 51-73 195/40R17 K1c K2b K42 A01 A12 A15
MH 51-73 205/40R17 K1c K2c K42 K44 A18 KMV S04
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis (III) 61, 66 195/45R17 K2b K6b K6w A01 A12 A15
MF, MF-2S 61, 66 205/40R17 K1a K2b K6b K6w A18 A58 F23
e4*2007/46*1162*..; 61, 66 205/45R17 K1a K2b K6b K6w KMV S03
e6*2018/858*00227*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis All Grip (III) 61, 66 195/45R17 K2b K6b K6w A01 A12 A15
MF, MF-2S 61, 66 205/40R17 K1a K2b K6b K6w A18 A56 KMV
e4*2007/46*1162*..; 61, 66 205/45R17 K1a K2b K6b K6w S03
e6*2018/858*00227*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis Sport (I) 80 205/40R17 K25 K41 K42 KMV Skb A01 A12 A15
FH 80 215/35R17 K25 K2b K42 KMV Skb A18 KMV Skb
e4*98/14*0047*.. S02
- breite Karosserie
Suzuki Liana 66-79 205/40R17 K42 A01 A12 A15
ER A18 Flh Lim
e4*98/14*0054*.., S02
e4*2001/116*0054*..
Suzuki Splash 48-69 195/40R17 K1c K2b K41 K42 T81 A01 A12 A15
EX 48-69 195/45R17 K1c K2b K41 K42 K56 A18 S05
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2c K41 K42
e4*2007/46*0283*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (IV) 67-75 195/40R17 K2b K42 A01 A12 A15
EZ 67-75 195/45R17 K2b K42 A18 A58 Flh
e4*2001/116*0102*.. 67-75 205/40R17 K1a K2b K42 S02
67-75 215/35R17 K1c K2b K42
67-75 215/40R17 K1c K2b K42
Suzuki Swift (IV) 51-75 195/40R17 K2b K42 A01 A12 A15
MZ 51-75 195/45R17 K2b K42 A18 A58 Flh
e4*2001/116*0090*.. 51-75 205/40R17 K1a K2b K42 S04
51-75 215/35R17 K1c K2b K42
51-75 215/40R17 K1c K2b K42
Suzuki Swift (V) 55,66,69 195/40R17 K1a K1b K6d K6g T81 A01 A12 A15
NZ 55,66,69 195/45R17 K1a K1b K6d K6g A18 A58 Flh
e4*2007/46*0155*..; 55,66,69 205/40R17 K1c K2b K6d K6g V17 S05
e4*2007/46*0293*.. 55,66,69 205/45R17 K1c K2b K6d K6g
55,66,69 215/35R17 K1c K2b K6d K6g
55,66,69 215/40R17 K1c K2b K6d K6g
Suzuki Swift (VI) 61-82 195/40R17 A12 A15 A18
§22 50356*15
AZ, AZ-2S 61-82 195/45R17 A58 Flh S03
e4*2007/46*1205*..; 61-82 205/40R17 A01 K1c K2b K6c
e6*2018/858*00229*.. 61-82 205/45R17 A01 K1c K2b K6c
61-82 215/40R17 A01 K1c K2b K6c
Suzuki Swift (VII) 61 195/45R17 A01 K1a K1b K2b A12 A15 A18
UZ 61 205/40R17 A01 K1c K2b K6d A58 Flh V17
e6*2018/858*00307*.. 61 205/45R17 A01 K1c K2b K6d S03
61 215/40R17 A01 K1c K2b K4i K6d K8e
Suzuki Swift 4x4 (IV) 67-68 195/40R17 A01 K2b A12 A15 A18
EZ 67-68 195/45R17 A01 K2b A56 Flh S02
e4*2001/116*0102*.. 67-68 205/40R17 A01 K1a K2b
67-68 215/35R17 A01 K1c K2b
67-68 215/40R17 A01 K1c K2b K42
Suzuki Swift 4x4 (V) 66,69 195/40R17 K1a K1b T81 A01 A12 A15
FZ 66,69 195/45R17 K1a K1b A18 A56 Flh
e4*2007/46*0198*..; 66,69 205/40R17 K1c K2b S02
e4*2007/46*0294*.. 66,69 205/45R17 K1c K2b
66,69 215/35R17 K1c K2b
66,69 215/40R17 K1c K2b
Suzuki Swift 4x4 (V) 66,69 195/40R17 K1a K1b T81 A01 A12 A15
NZ 66,69 195/45R17 K1a K1b A18 A56 Flh
e4*2007/46*0155*.. 66,69 205/40R17 K1c K2b S05
66,69 205/45R17 K1c K2b
66,69 215/35R17 K1c K2b
66,69 215/40R17 K1c K2b
Toyota Aygo X 53 195/60R17 K1c K2b K6y K8m A01 A12 A15
AB7(JP), -/TGRE A18 A58 KMV
e6*2018/858*00060*..; NoE NoP Y85
e13*2018/858*00229*.. S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla (IX) 66-141 195/45R17 T81 T85 A12 A15 A18
E12-U -J -J1 -T -TS 66-141 205/45R17 A01 K1c K2b K41 K42 Car Flh Sth
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2b K41 K42 T83 Ver S01
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2b K41 K42
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A01 A12 A15
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i A18 Flh S01
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K6c K6i
e11*2007/46*0238* 50,66,72 215/40R17 K2b K3b K6c K6i K8c
Toyota MR2 (III) 103 205/40R17 K1a K2b A01 A12 A15
W3 103 225/35R17 K2b R03 R70 A18 VM7 S01
e11*98/14*0128*..,
e11*2001/116*0128*.
Toyota Yaris (I) 48-110 205/40R17 G01 K1c K2b K41 K42 A01 A12 A15
P1, P1F, P1-TMG A18 S01
e6*/e2*/e1*
98/14, 2001/116*
0064,0248,0270*..
Toyota Yaris (II) 51-74 195/40R17 T81 A12 A15 A18
§22 50356*15
XP9, XP9F 51-74 205/40R17 A01 K1c K2b K42 K56 T80 Flh S01
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris (III) 51-82 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A15
XP13M(a), -/TMG 51-82 195/45R17 K1a K1b K2b K6f K6g K6i A18 Flh LY2
e11*2007/46*0152*..; 51-82 205/40R17 K1a K1b K2b K6f K6g K6i V17 S01
e13*2007/46*1722*..; 51-82 215/35R17 K1c K2b K3a K3c K3i K5c K6f
e6*2007/46*0344*.. K6h K6i K8h T79 T83
- incl. Facelift 2017 51-82 215/40R17 K1c K2b K3a K3c K3i K5c K6f
K6h K6i K8h
Toyota Yaris (III) 51-82 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A15
XP13M(a), XP13N(a), - 51-82 195/45R17 K1a K1b K2b K6f K6g K6i A18 Flh LY1
/TMG 51-82 205/40R17 K1a K1b K2b K6f K6g K6i V17 S01
e11*2007/46*0152*..; 51-82 215/35R17 K2b K6f K6h K6i K8h R03
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid (III) 54, 55 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A15
XP13M(a), -/TMG 54, 55 195/45R17 K1a K1b K2b K6f K6g K6i A18 Flh LY1
e11*2007/46*0152*..; 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i S01
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid (III) 54, 55 195/40R17 K1a K1b K2b K6f K6g K6i T81 A01 A12 A15
XP13M(a), -/TMG 54, 55 195/45R17 K1a K1b K2b K6f K6g K6i A18 Flh LY3
e11*2007/46*0152*..; 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i S01
e13*2007/46*1722*..; 54, 55 205/45R17 G87 K1a K1b K2b K6f K6g K6i
e6*2007/46*0344*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris TS (II) 98 195/45R17 A12 A15 A18
XP9 98 205/40R17 A01 K1c K2b K42 K56 Flh S01
e11*2001/116*0248* 98 205/45R17 A01 K1c K2b K42 K56
98 215/40R17 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 205/40R17 G01 K42 A01 A12 A15
P2 A18 S01
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
§22 50356*15
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 9 von 16
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 50356*15
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet werden.
Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und Anbringung der
Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu verlegen
bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden ist.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 10 von 16
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G87 Ist 17 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
§22 50356*15
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 11 von 16
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken) bzw.
auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
§22 50356*15
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 12 von 16
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfernen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
§22 50356*15
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.

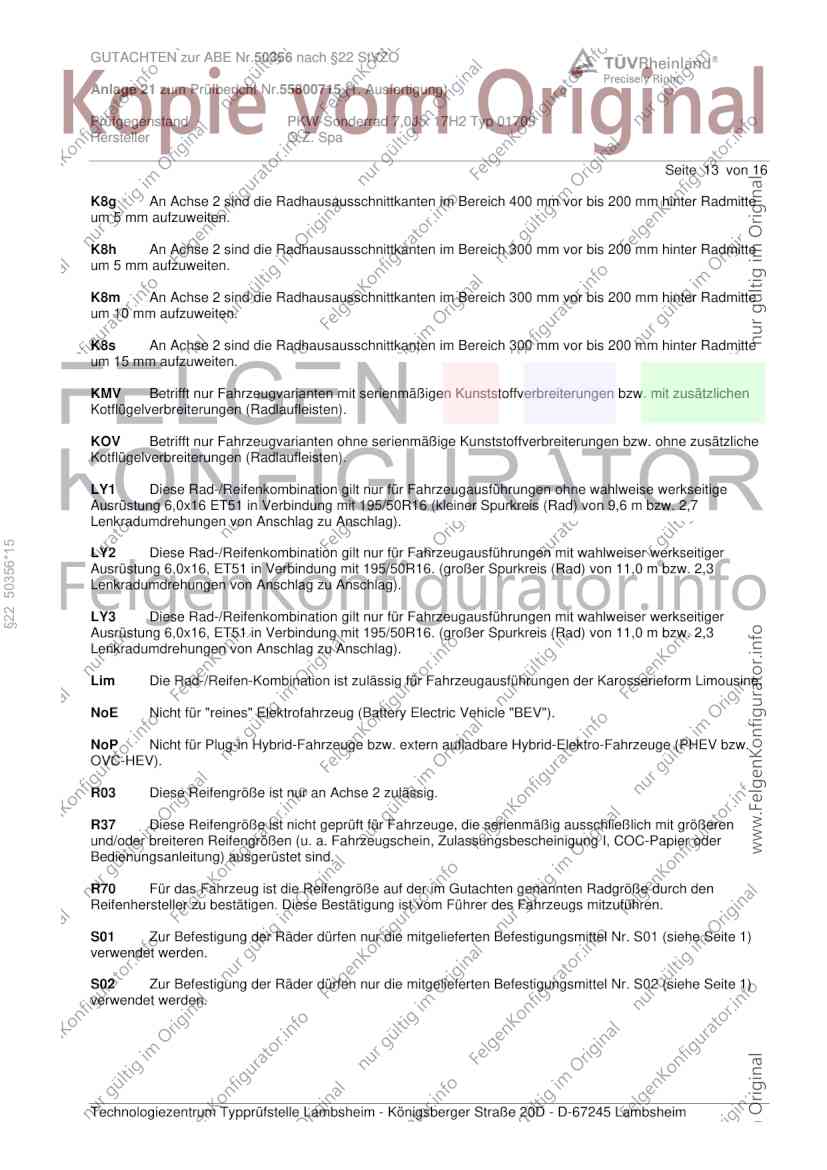

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 13 von 16
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
§22 50356*15
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.

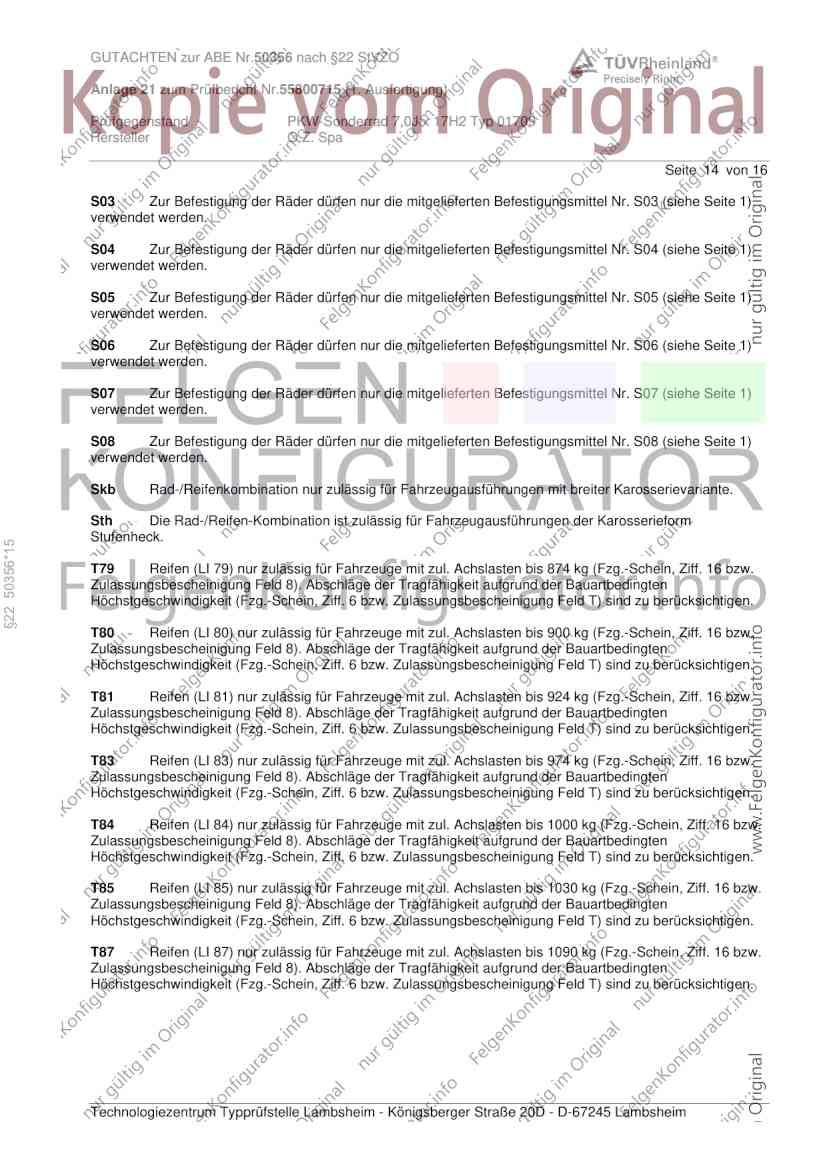

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 14 von 16
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievariante.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
§22 50356*15
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

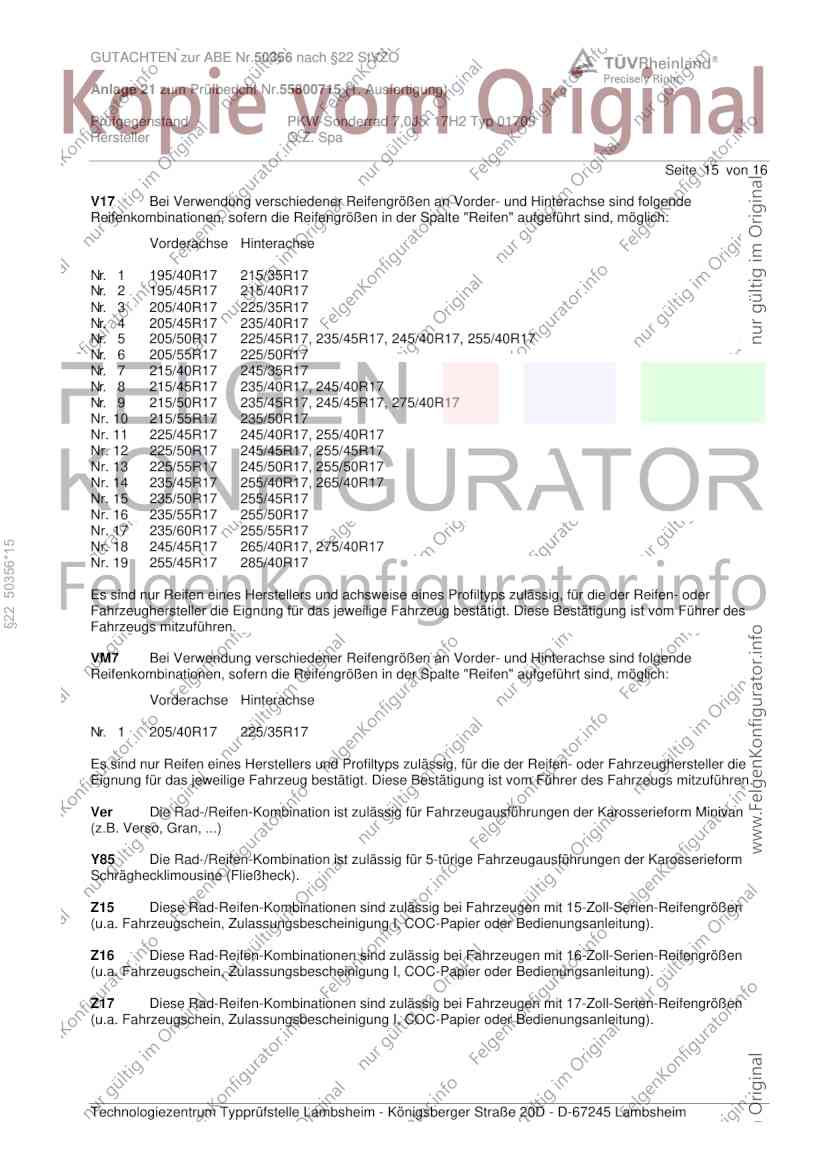

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 15 von 16
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
§22 50356*15
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die
Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Minivan
(z.B. Verso, Gran, ...)
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50356 nach §22 StVZO
Anlage 21 zum Prüfbericht Nr.55800715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 17H2 Typ 01709
Hersteller O.Z. Spa
Seite 16 von 16
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. September 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juli 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. September 2025
§22 50356*15
Pohl 00456065.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
