Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 48704, Erweiterung 10
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 7 J x 17 H2
Genehmigungsnummer: 48704 Erweiterung: 10
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
RG17 7017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 48704 Erweiterung: 10
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 48704, Erweiterung 10
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.02.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55030312 (11. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 48704 Erweiterung: 10
Approval number: Extension:

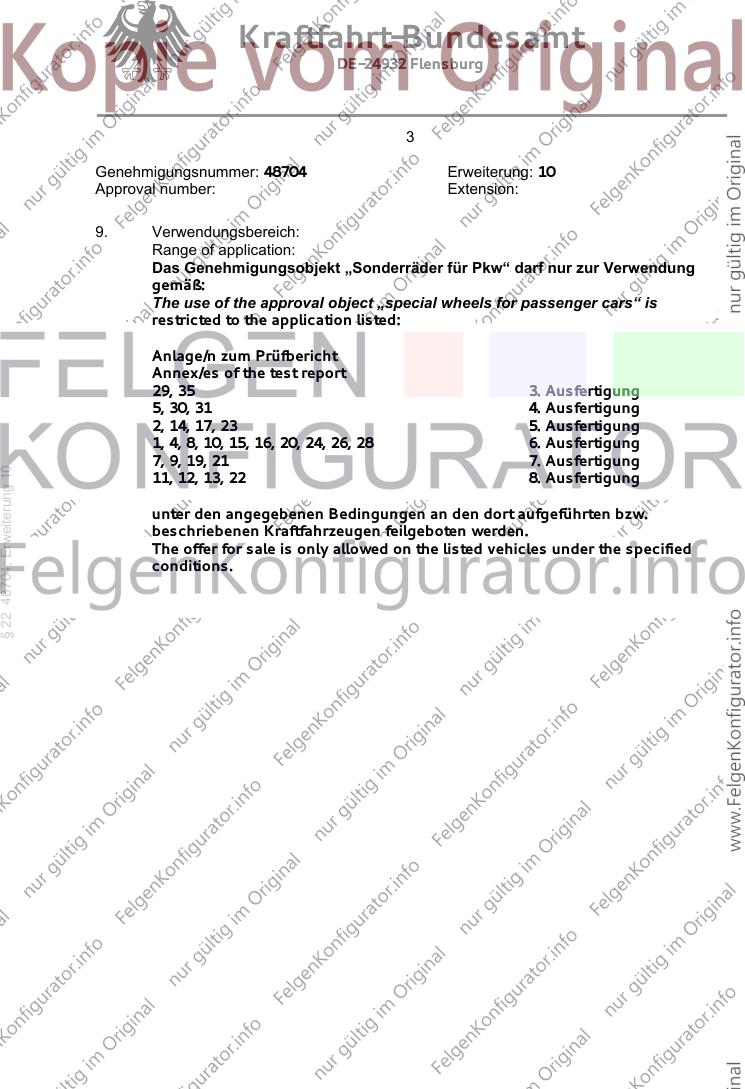

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
29, 35 3. Ausfertigung
5, 30, 31 4. Ausfertigung
2, 14, 17, 23 5. Ausfertigung
1, 4, 8, 10, 15, 16, 20, 24, 26, 28 6. Ausfertigung
7, 9, 19, 21 7. Ausfertigung
§ 22 48704, Erweiterung 10
11, 12, 13, 22 8. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 48704 Erweiterung: 10
Approval number: Extension:

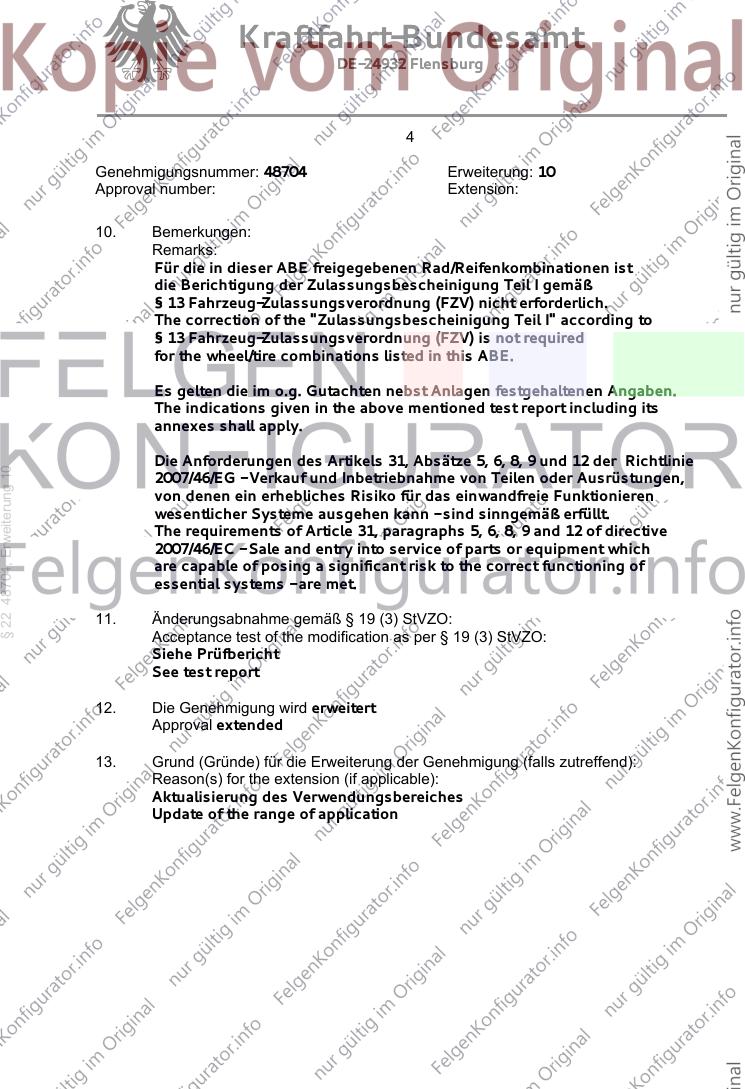

10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
§ 22 48704, Erweiterung 10
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application

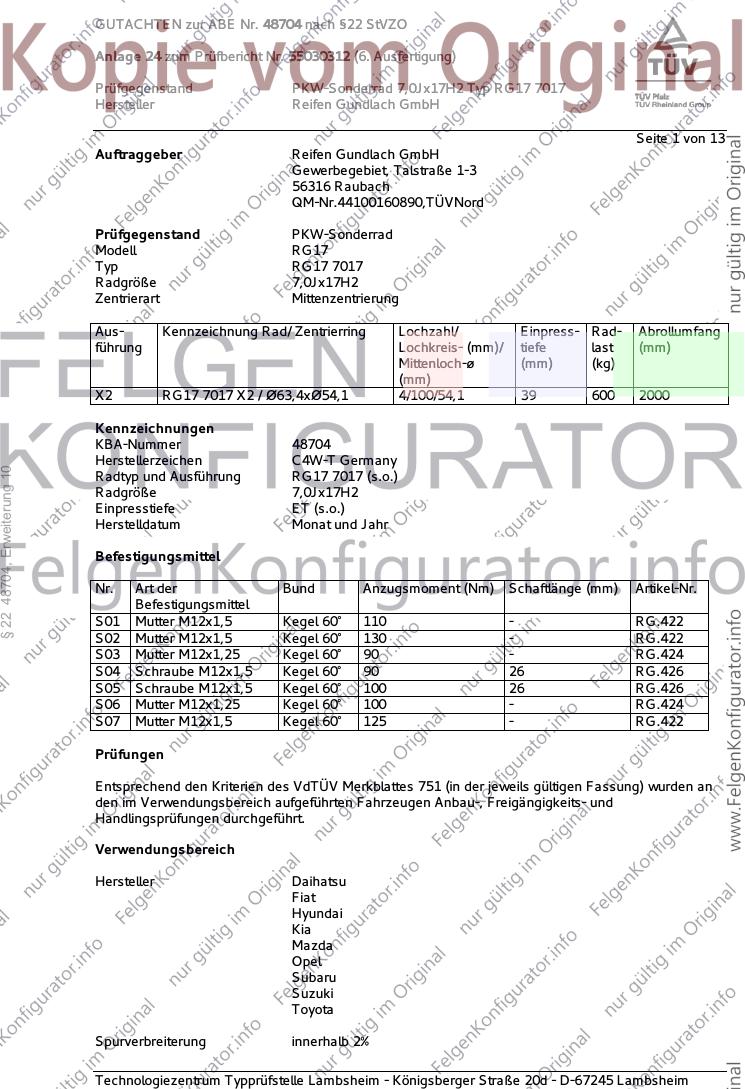

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell RG17
Typ RG17 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RG17 7017 X2 / Ø63,4xØ54,1 4/100/54,1 39 600 2000
Kennzeichnungen
KBA-Nummer 48704
Herstellerzeichen C4W-T Germany
§ 22 48704, Erweiterung 10
Radtyp und Ausführung RG17 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - RG.422
S02 Mutter M12x1,5 Kegel 60° 130 - RG.422
S03 Mutter M12x1,25 Kegel 60° 90 - RG.424
S04 Schraube M12x1,5 Kegel 60° 90 26 RG.426
S05 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S06 Mutter M12x1,25 Kegel 60° 100 - RG.424
S07 Mutter M12x1,5 Kegel 60° 125 - RG.422
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Fiat
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 13

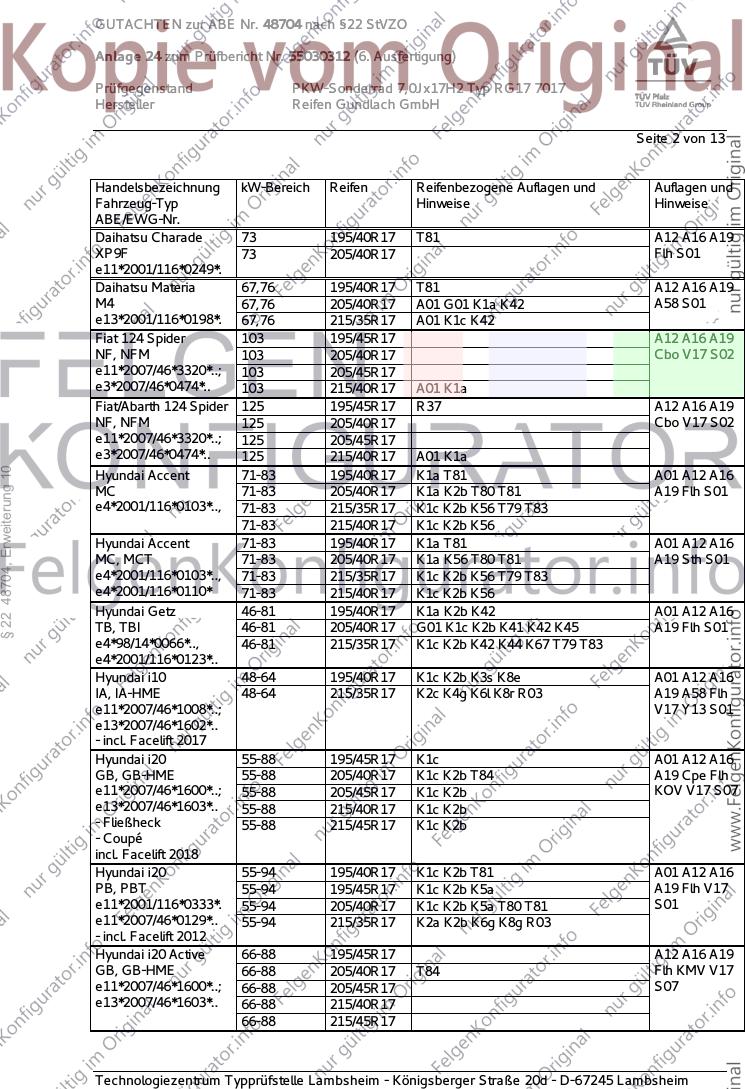

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A12 A16 A19
XP9F 73 205/40R17 Flh S01
e11*2001/116*0249*.
Daihatsu Materia 67,76 195/40R17 T81 A12 A16 A19
M4 67,76 205/40R17 A01 G01 K1a K42 A58 S01
e13*2001/116*0198*. 67,76 215/35R17 A01 K1c K42
Fiat 124 Spider 103 195/45R17 A12 A16 A19
NF, NFM 103 205/40R17 Cbo V17 S02
e11*2007/46*3320*..; 103 205/45R17
e3*2007/46*0474*.. 103 215/40R17 A01 K1a
Fiat/Abarth 124 Spider 125 195/45R17 R37 A12 A16 A19
NF, NFM 125 205/40R17 Cbo V17 S02
e11*2007/46*3320*..; 125 205/45R17
e3*2007/46*0474*.. 125 215/40R17 A01 K1a
§ 22 48704, Erweiterung 10
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A12 A16
MC 71-83 205/40R17 K1a K2b T80 T81 A19 Flh S01
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83
71-83 215/40R17 K1c K2b K56
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A12 A16
MC, MCT 71-83 205/40R17 K1a K56 T80 T81 A19 Sth S01
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A01 A12 A16
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A19 Flh S01
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R17 K1c K2b K3s K8e A01 A12 A16
IA, IA-HME 48-64 215/35R17 K2c K4g K6l K8r R03 A19 A58 Flh
e11*2007/46*1008*..; V17 Y13 S01
e13*2007/46*1602*..
- incl. Facelift 2017
Hyundai i20 55-88 195/45R17 K1c A01 A12 A16
GB, GB-HME 55-88 205/40R17 K1c K2b T84 A19 Cpe Flh
e11*2007/46*1600*..; 55-88 205/45R17 K1c K2b KOV V17 S07
e13*2007/46*1603*.. 55-88 215/40R17 K1c K2b
- Fließheck 55-88 215/45R17 K1c K2b
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 195/40R17 K1c K2b T81 A01 A12 A16
PB, PBT 55-94 195/45R17 K1c K2b K5a A19 Flh V17
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 S01
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03
- incl. Facelift 2012
Hyundai i20 Active 66-88 195/45R17 A12 A16 A19
GB, GB-HME 66-88 205/40R17 T84 Flh KMV V17
e11*2007/46*1600*..; 66-88 205/45R17 S07
e13*2007/46*1603*.. 66-88 215/40R17
66-88 215/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Picanto (III) 49, 62, 74 195/40R17 K1c K2c K5b K5k K7b K8m A01 A12 A16
JA A19 A58 Flh
e11*2007/46*3848*.. KOV S01
Kia Picanto (III) X-Line 62, 74 195/40R17 K5v K6x K8m A01 A12 A16
JA A19 A58 Flh
e11*2007/46*3848*.. KMV S01
Kia Rio 65-83 195/40R17 T81 A12 A16 A19
DE 65-83 205/40R17 A01 K1a K2b T80 T81 Flh S01
e4*2001/116*0093*.. 65-83 215/35R17 A01 K1a K1b K2b T79 T83
65-83 215/40R17 A01 K1a K1b K2b K56
Kia Rio 55-80 195/45R17 T85 A12 A16 A19
UB 55-80 205/40R17 T84 A58 Flh S01
e11*2007/46*0195*.. 55-80 205/45R17
- incl. Facelift 2015 55-80 215/40R17 A01 K1a K1b K2b
Kia Rio 57-89 195/45R17 K1a K1b K2b K8e T85 A01 A12 A16
YB 57-89 205/40R17 K1c K2b K8e T84 A19 A58 Flh
§ 22 48704, Erweiterung 10
e11*2007/46*3777*.. 57-89 205/45R17 K1c K2b K8e S07
57-89 215/40R17 K1c K2c K5b K8m
57-89 215/45R17 K1c K2c K5b K8m
Kia Stonic 73-100 205/50R17 K1a K1b K2b A01 A12 A16
YB 73-100 205/55R17 K1a K1b K2b A19 A58 V17
e11*2007/46* 73-100 215/50R17 K1c K2b K5v K6w K8h Z17 S07
3777*01-.. 73-100 225/45R17 K1a K1b K2b K5v
- 17 Zoll Serie 73-100 225/50R17 K1c K2a K2b K3i K5k K5x K6g K6w
K8h
Kia Stonic 61-100 195/45R17 T85 A12 A16 A19
YB 61-100 205/45R17 A58 Z15 S07
e11*2007/46* 61-100 215/40R17
3777*01-.. 61-100 215/45R17
- 15 Zoll Serie
Mazda 2 (II) 50-76 195/40R17 T81 A12 A16 A19
DE, DE1 50-76 205/40R17 A01 G01 Flh V17 S01
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42
e13*2001/116*0255*.
Mazda 2 (III) 55-85 195/45R17 A12 A16 A19
DJ1 55-85 205/45R17 Flh S01
e1*2007/46*1335*..
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A12 A16
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A19 Car Lim
e1*97/27*0094*.., S01
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda MX-5 (II) 81-107 205/40R17 A12 A16 A19
NB, NBD 81-107 215/35R17 S01
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

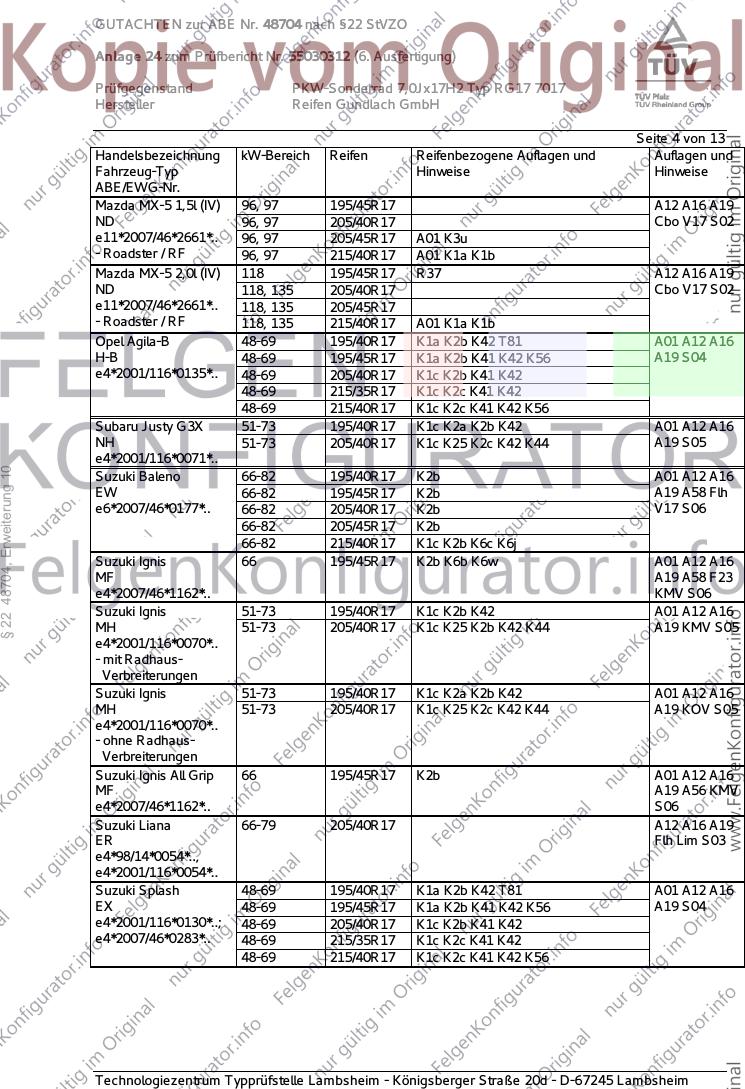

Mazda MX-5 1,5l (IV) 96, 97 195/45R17 A12 A16 A19
ND 96, 97 205/40R17 Cbo V17 S02
e11*2007/46*2661*.. 96, 97 205/45R17 A01 K3u
- Roadster / RF 96, 97 215/40R17 A01 K1a K1b
Mazda MX-5 2,0l (IV) 118 195/45R17 R37 A12 A16 A19
ND 118, 135 205/40R17 Cbo V17 S02
e11*2007/46*2661*.. 118, 135 205/45R17
- Roadster / RF 118, 135 215/40R17 A01 K1a K1b
Opel Agila-B 48-69 195/40R17 K1a K2b K42 T81 A01 A12 A16
H-B 48-69 195/45R17 K1a K2b K41 K42 K56 A19 S04
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2b K41 K42
48-69 215/35R17 K1c K2c K41 K42
48-69 215/40R17 K1c K2c K41 K42 K56
Subaru Justy G3X 51-73 195/40R17 K1c K2a K2b K42 A01 A12 A16
NH 51-73 205/40R17 K1c K25 K2c K42 K44 A19 S05
e4*2001/116*0071*..
§ 22 48704, Erweiterung 10
Suzuki Baleno 66-82 195/40R17 K2b A01 A12 A16
EW 66-82 195/45R17 K2b A19 A58 Flh
e6*2007/46*0177*.. 66-82 205/40R17 K2b V17 S06
66-82 205/45R17 K2b
66-82 215/40R17 K1c K2b K6c K6j
Suzuki Ignis 66 195/45R17 K2b K6b K6w A01 A12 A16
MF A19 A58 F23
e4*2007/46*1162*.. KMV S06
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 A01 A12 A16
MH 51-73 205/40R17 K1c K25 K2b K42 K44 A19 KMV S05
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2a K2b K42 A01 A12 A16
MH 51-73 205/40R17 K1c K25 K2c K42 K44 A19 KOV S05
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis All Grip 66 195/45R17 K2b A01 A12 A16
MF A19 A56 KMV
e4*2007/46*1162*.. S06
Suzuki Liana 66-79 205/40R17 A12 A16 A19
ER Flh Lim S03
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Splash 48-69 195/40R17 K1a K2b K42 T81 A01 A12 A16
EX 48-69 195/45R17 K1a K2b K41 K42 K56 A19 S04
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2b K41 K42
e4*2007/46*0283*.. 48-69 215/35R17 K1c K2c K41 K42
48-69 215/40R17 K1c K2c K41 K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

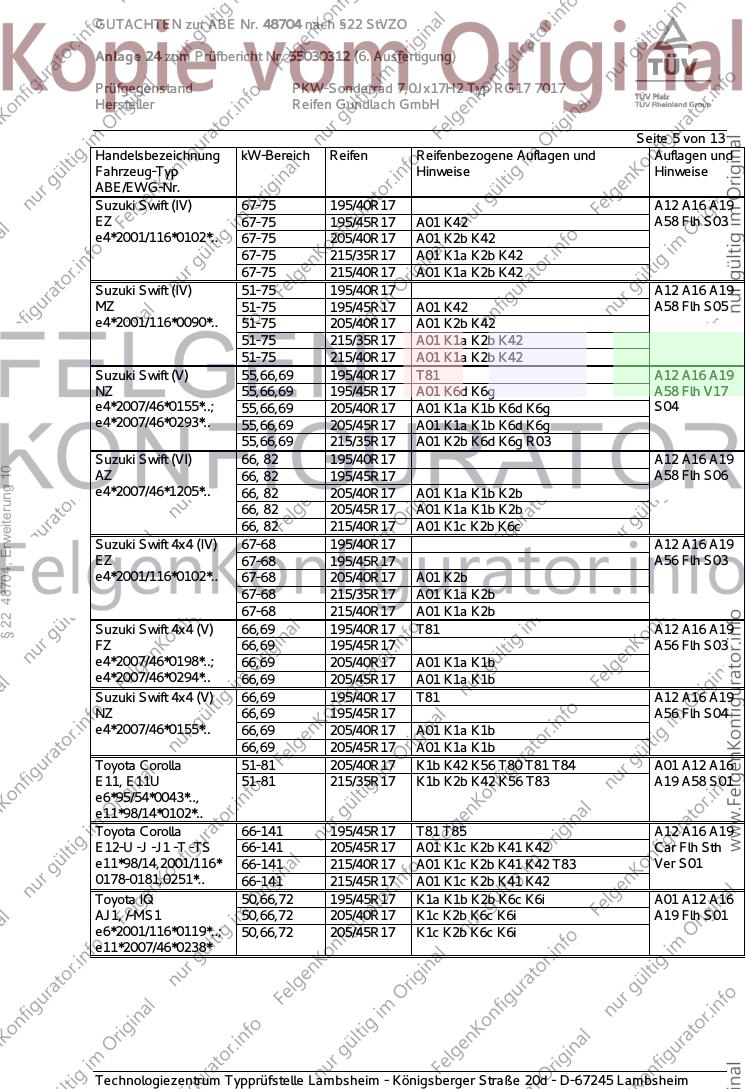

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (IV) 67-75 195/40R17 A12 A16 A19
EZ 67-75 195/45R17 A01 K42 A58 Flh S03
e4*2001/116*0102*.. 67-75 205/40R17 A01 K2b K42
67-75 215/35R17 A01 K1a K2b K42
67-75 215/40R17 A01 K1a K2b K42
Suzuki Swift (IV) 51-75 195/40R17 A12 A16 A19
MZ 51-75 195/45R17 A01 K42 A58 Flh S05
e4*2001/116*0090*.. 51-75 205/40R17 A01 K2b K42
51-75 215/35R17 A01 K1a K2b K42
51-75 215/40R17 A01 K1a K2b K42
Suzuki Swift (V) 55,66,69 195/40R17 T81 A12 A16 A19
NZ 55,66,69 195/45R17 A01 K6d K6g A58 Flh V17
e4*2007/46*0155*..; 55,66,69 205/40R17 A01 K1a K1b K6d K6g S04
e4*2007/46*0293*.. 55,66,69 205/45R17 A01 K1a K1b K6d K6g
55,66,69 215/35R17 A01 K2b K6d K6g R03
Suzuki Swift (VI) 66, 82 195/40R17 A12 A16 A19
§ 22 48704, Erweiterung 10
AZ 66, 82 195/45R17 A58 Flh S06
e4*2007/46*1205*.. 66, 82 205/40R17 A01 K1a K1b K2b
66, 82 205/45R17 A01 K1a K1b K2b
66, 82 215/40R17 A01 K1c K2b K6c
Suzuki Swift 4x4 (IV) 67-68 195/40R17 A12 A16 A19
EZ 67-68 195/45R17 A56 Flh S03
e4*2001/116*0102*.. 67-68 205/40R17 A01 K2b
67-68 215/35R17 A01 K1a K2b
67-68 215/40R17 A01 K1a K2b
Suzuki Swift 4x4 (V) 66,69 195/40R17 T81 A12 A16 A19
FZ 66,69 195/45R17 A56 Flh S03
e4*2007/46*0198*..; 66,69 205/40R17 A01 K1a K1b
e4*2007/46*0294*.. 66,69 205/45R17 A01 K1a K1b
Suzuki Swift 4x4 (V) 66,69 195/40R17 T81 A12 A16 A19
NZ 66,69 195/45R17 A56 Flh S04
e4*2007/46*0155*.. 66,69 205/40R17 A01 K1a K1b
66,69 205/45R17 A01 K1a K1b
Toyota Corolla 51-81 205/40R17 K1b K42 K56 T80 T81 T84 A01 A12 A16
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A19 A58 S01
e6*95/54*0043*..,
e11*98/14*0102*..
Toyota Corolla 66-141 195/45R17 T81 T85 A12 A16 A19
E12-U -J -J1 -T -TS 66-141 205/45R17 A01 K1c K2b K41 K42 Car Flh Sth
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2b K41 K42 T83 Ver S01
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2b K41 K42
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A01 A12 A16
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i A19 Flh S01
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K6c K6i
e11*2007/46*0238*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

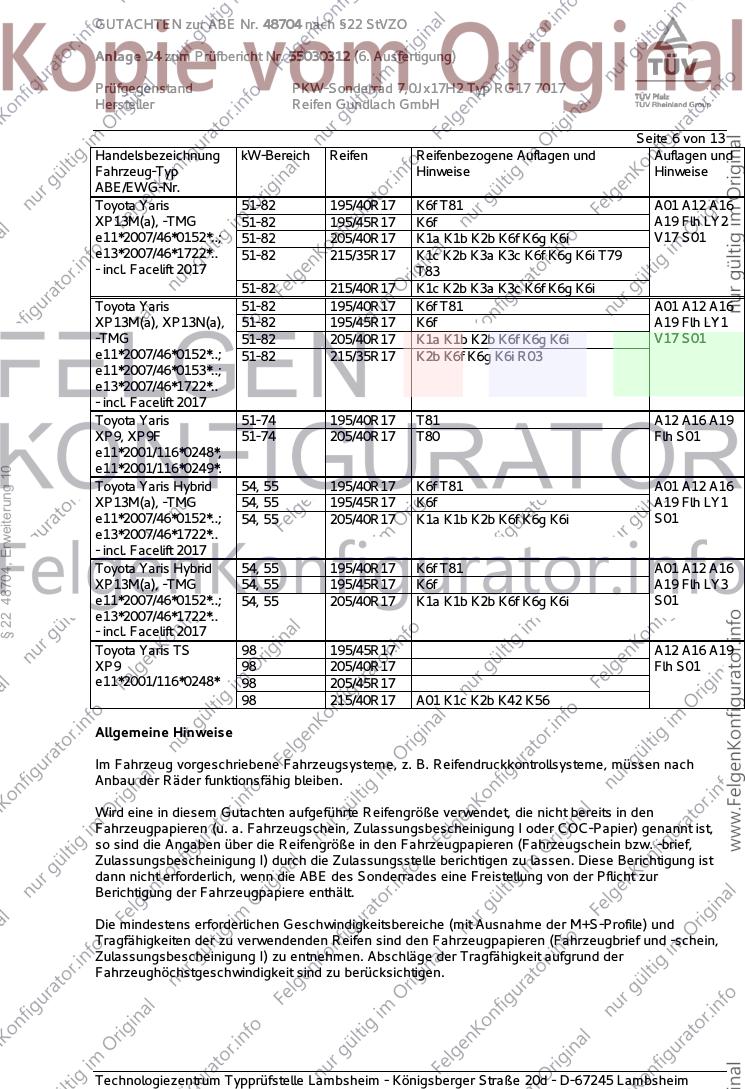

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-82 195/40R17 K6f T81 A01 A12 A16
XP13M(a), -TMG 51-82 195/45R17 K6f A19 Flh LY2
e11*2007/46*0152*..; 51-82 205/40R17 K1a K1b K2b K6f K6g K6i V17 S01
e13*2007/46*1722*.. 51-82 215/35R17 K1c K2b K3a K3c K6f K6g K6i T79
- incl. Facelift 2017 T83
51-82 215/40R17 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51-82 195/40R17 K6f T81 A01 A12 A16
XP13M(a), XP13N(a), 51-82 195/45R17 K6f A19 Flh LY1
-TMG 51-82 205/40R17 K1a K1b K2b K6f K6g K6i V17 S01
e11*2007/46*0152*..; 51-82 215/35R17 K2b K6f K6g K6i R03
e11*2007/46*0153*..;
e13*2007/46*1722*..
- incl. Facelift 2017
Toyota Yaris 51-74 195/40R17 T81 A12 A16 A19
XP9, XP9F 51-74 205/40R17 T80 Flh S01
e11*2001/116*0248*,
e11*2001/116*0249*.
§ 22 48704, Erweiterung 10
Toyota Yaris Hybrid 54, 55 195/40R17 K6f T81 A01 A12 A16
XP13M(a), -TMG 54, 55 195/45R17 K6f A19 Flh LY1
e11*2007/46*0152*..; 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i S01
e13*2007/46*1722*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 195/40R17 K6f T81 A01 A12 A16
XP13M(a), -TMG 54, 55 195/45R17 K6f A19 Flh LY3
e11*2007/46*0152*..; 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i S01
e13*2007/46*1722*..
- incl. Facelift 2017
Toyota Yaris TS 98 195/45R17 A12 A16 A19
XP9 98 205/40R17 Flh S01
e11*2001/116*0248* 98 205/45R17
98 215/40R17 A01 K1c K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

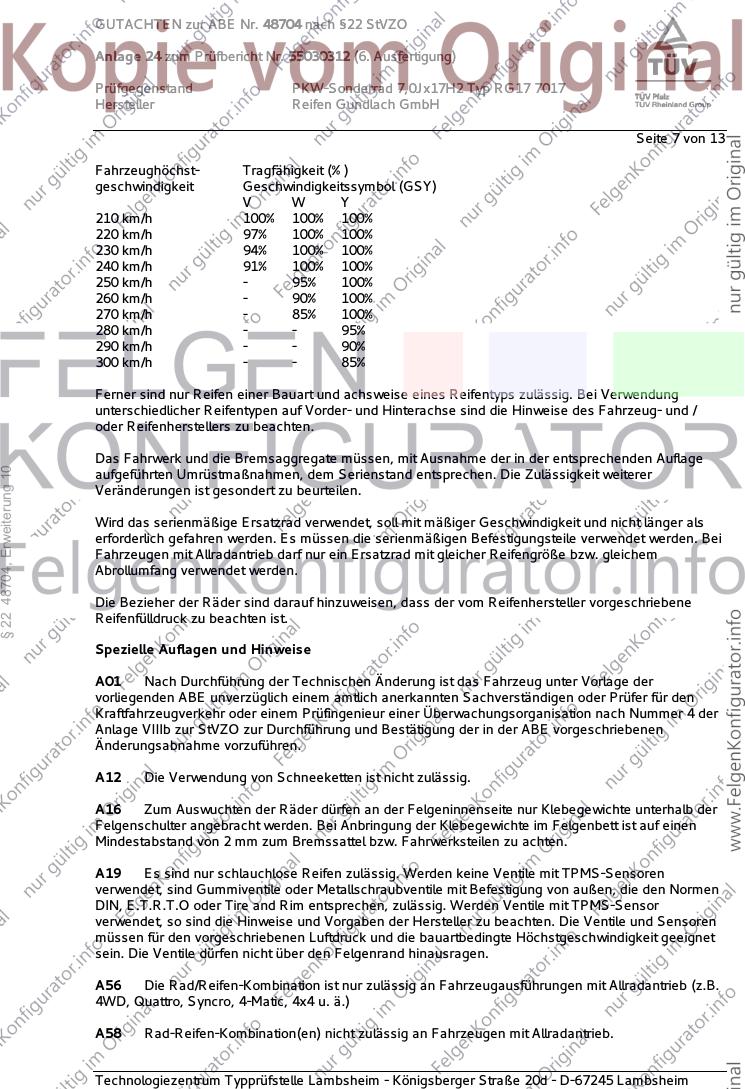

Seite 7 von 13
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 48704, Erweiterung 10
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

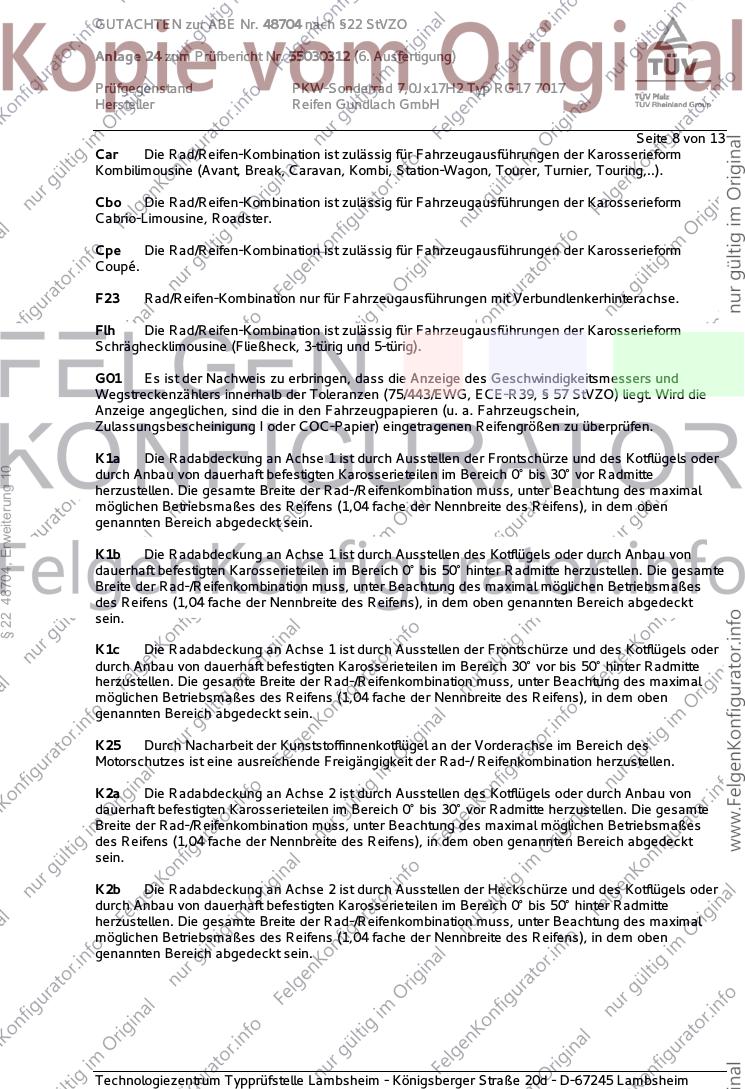

Seite 8 von 13
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
§ 22 48704, Erweiterung 10
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

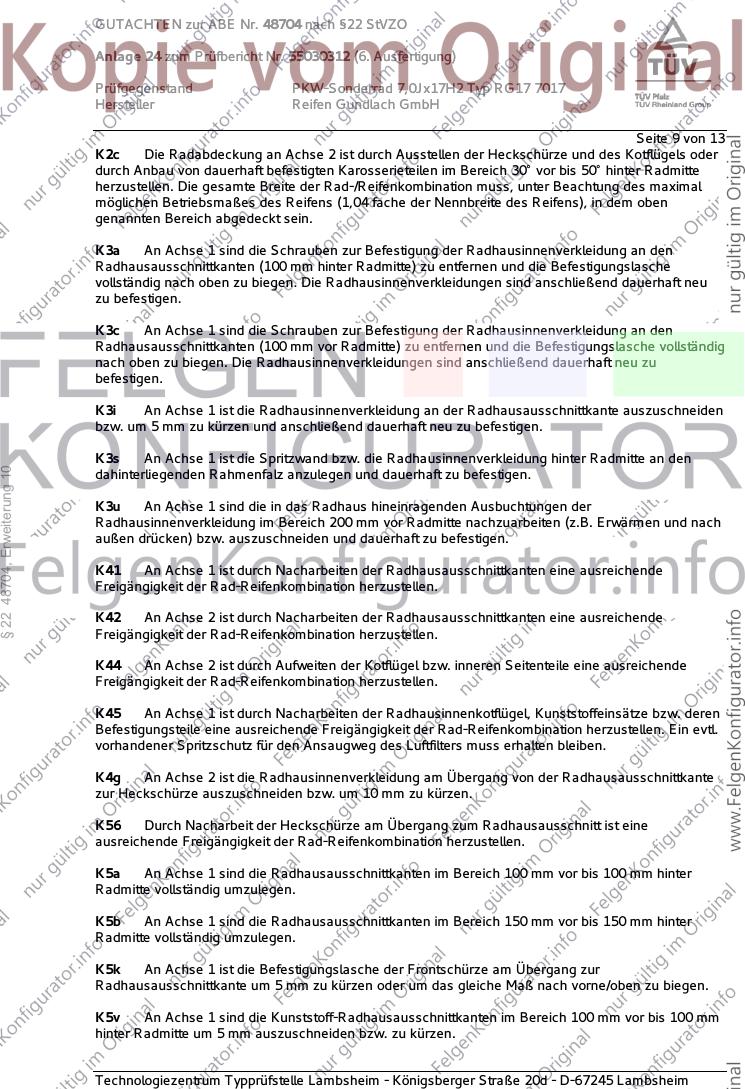

Seite 9 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
§ 22 48704, Erweiterung 10
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

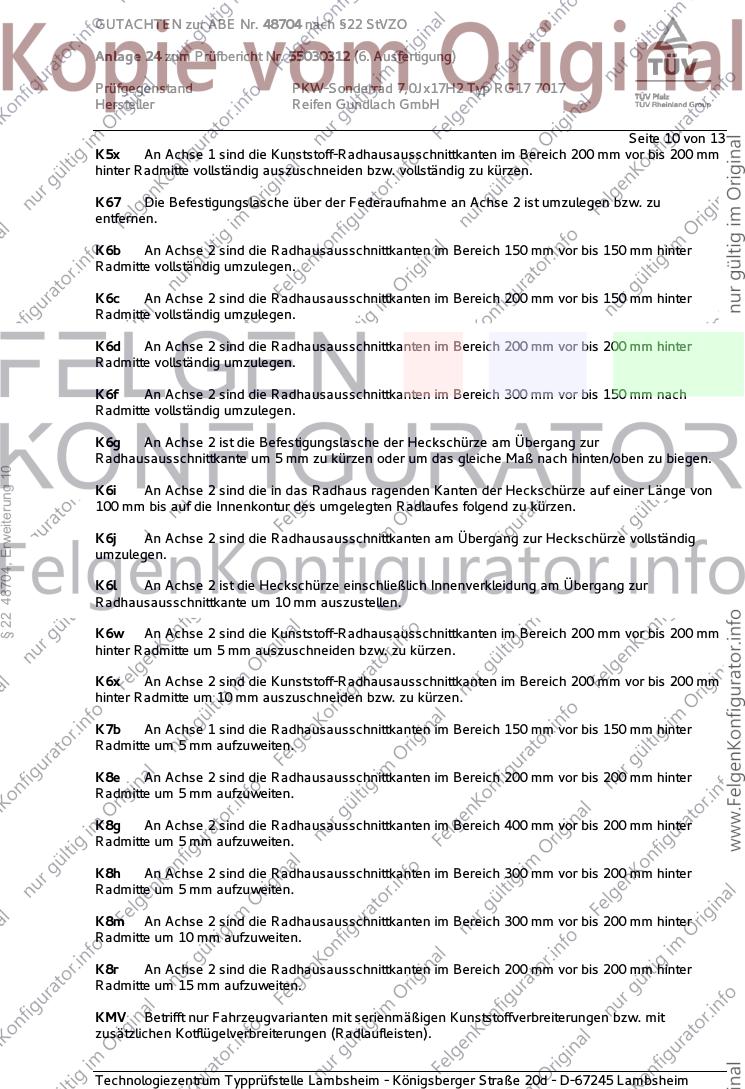

Seite 10 von 13
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
§ 22 48704, Erweiterung 10
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

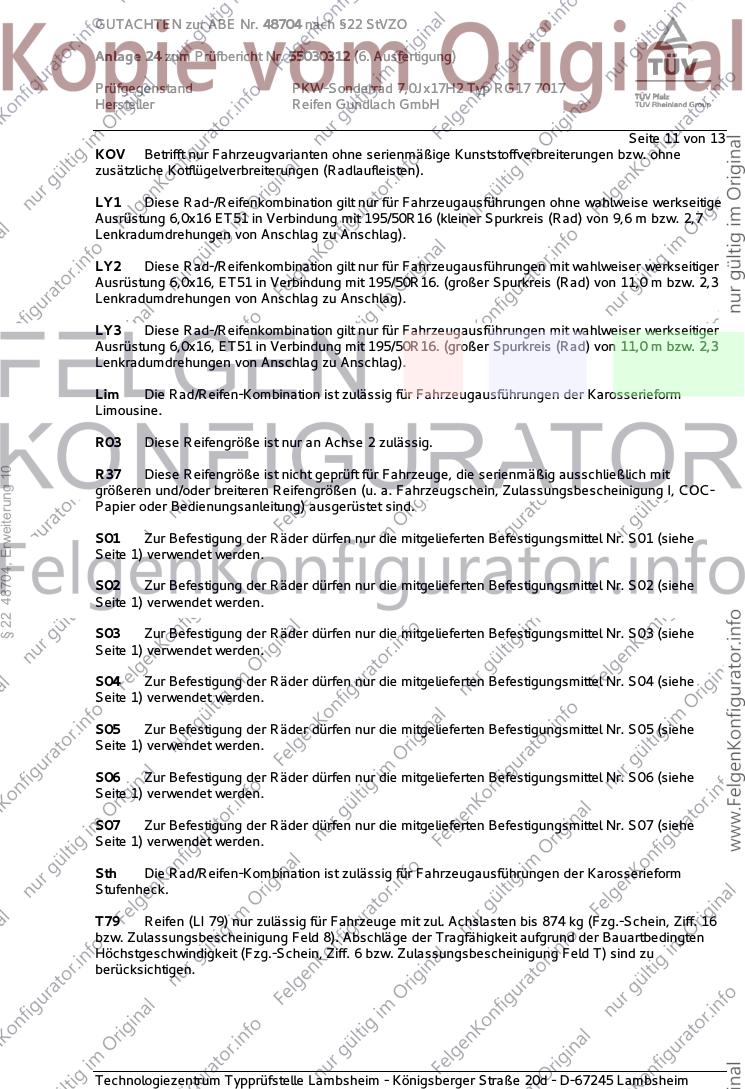

Seite 11 von 13
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§ 22 48704, Erweiterung 10
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

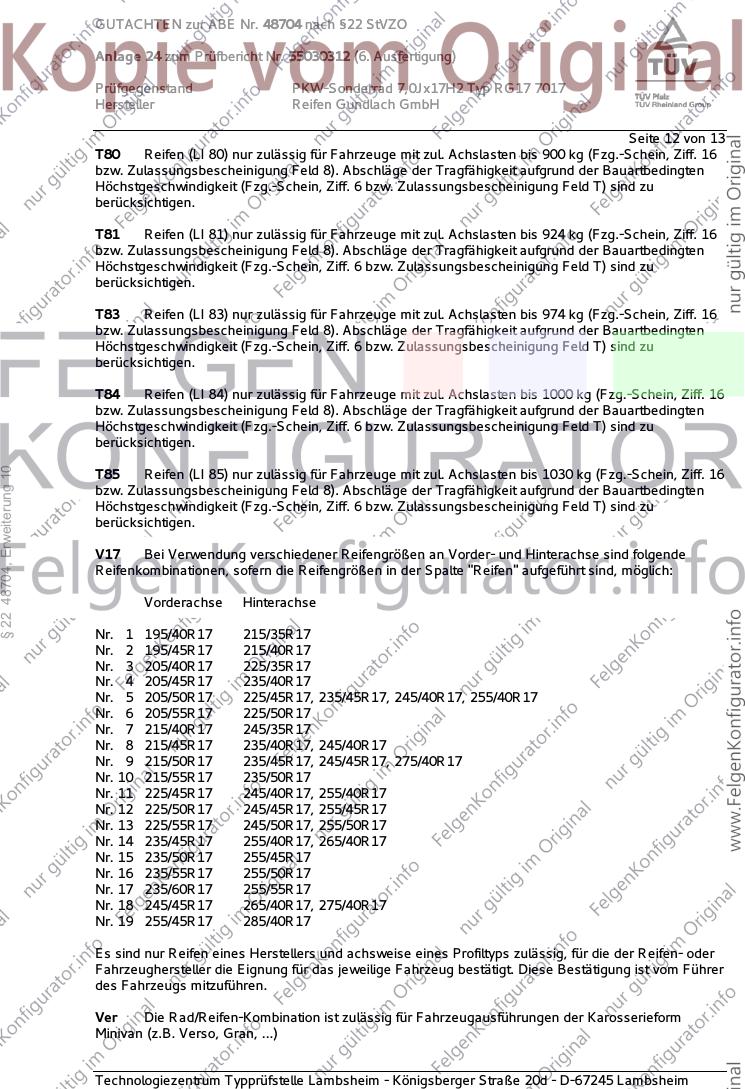

Seite 12 von 13
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 48704, Erweiterung 10
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55030312 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

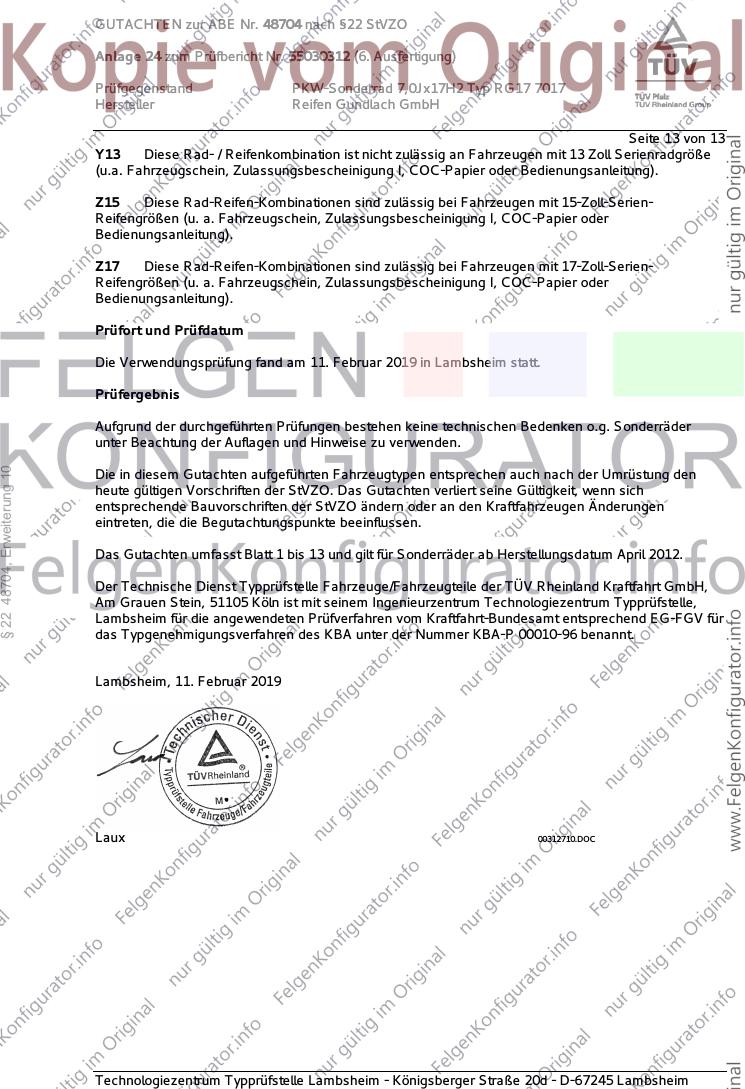

Seite 13 von 13
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Februar 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
§ 22 48704, Erweiterung 10
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Februar 2019
Laux 00312710.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
