GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Typ VX100PXV 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 VX100PXV 6516 X2 / 63,3 / 54,1 4/100/54,1 45 580 2065
Kennzeichnungen
KBA-Nummer 50279
Herstellerzeichen ProLine
Radtyp und Ausführung VX100PXV 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 - 118
S02 Mutter M12x1,5 Kegel 60° 110 - 83
S03 Mutter M12x1,5 Kegel 60° 125 - 83
S04 Mutter M12x1,5 Kegel 60° 130 - 83
S05 Schraube M12x1,5 Kegel 60° 100 28 42
S06 Schraube M12x1,5 Kegel 60° 90 28 42
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 - 118
S08 Mutter M12x1,5 Kegel 60° 100 - 83
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Fiat
Hyundai
Kia
Mazda
Opel
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/45R16 A12 A14 A21
XP9F Flh S02
e11*2001/116*0249*.
Fiat 124 Spider 103 195/50R16 A47 A14 A21 Cbo
NF, NFM 103 205/45R16 A47 S04
e11*2007/46*3320*..;
e5*2007/46*1036*..;
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 195/50R16 A47 A14 A21 B01
NF, NFM 125 205/45R16 A47 Cbo Z16 S04
e11*2007/46*3320*..;
e5*2007/46*1036*..;
e3*2007/46*0474*..
Hyundai Accent 71-83 185/50R16 A12 A14 A21
MC 71-83 195/45R16 T80 T84 Flh S02
e4*2001/116*0103*.., 71-83 205/45R16
Hyundai Accent 71-83 185/50R16 A12 A14 A21
MC, MCT 71-83 195/45R16 T80 T84 Sth S02
e4*2001/116*0103*.., 71-83 205/45R16
e4*2001/116*0110*
Hyundai Getz 46-81 195/45R16 A12 A14 A21
TB, TBI Flh S02
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 (II) 48-64 195/40R16 A12 A14 A21
IA, IA-HME 48-64 195/45R16 A58 Flh Y13
e11*2007/46*1008*..; 48-64 205/45R16 A01 K1a K1b K2b S02
e13*2007/46*1602*..;
e5*2007/46*1086*..
- incl. Facelift 2017
Hyundai i10 (III) 49-62 195/45R16 A12 A14 A21
AC3 49-62 205/45R16 A58 Flh S02
e5*2007/46*0090*..
Hyundai i20 55-88 185/55R16 A91 A14 A21 Cpe
GB, GB-HME 55-88 195/50R16 A12 Flh KOV S03
e11*2007/46*1600*..; 55-88 195/55R16 A12
e13*2007/46*1603*..,
e5*2007/46*1087*..
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 185/50R16 K1a K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R16 K1a T80 T84 A21 Flh S02
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b
e11*2007/46*0129*.. 55-94 205/45R16 K1a K2b
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

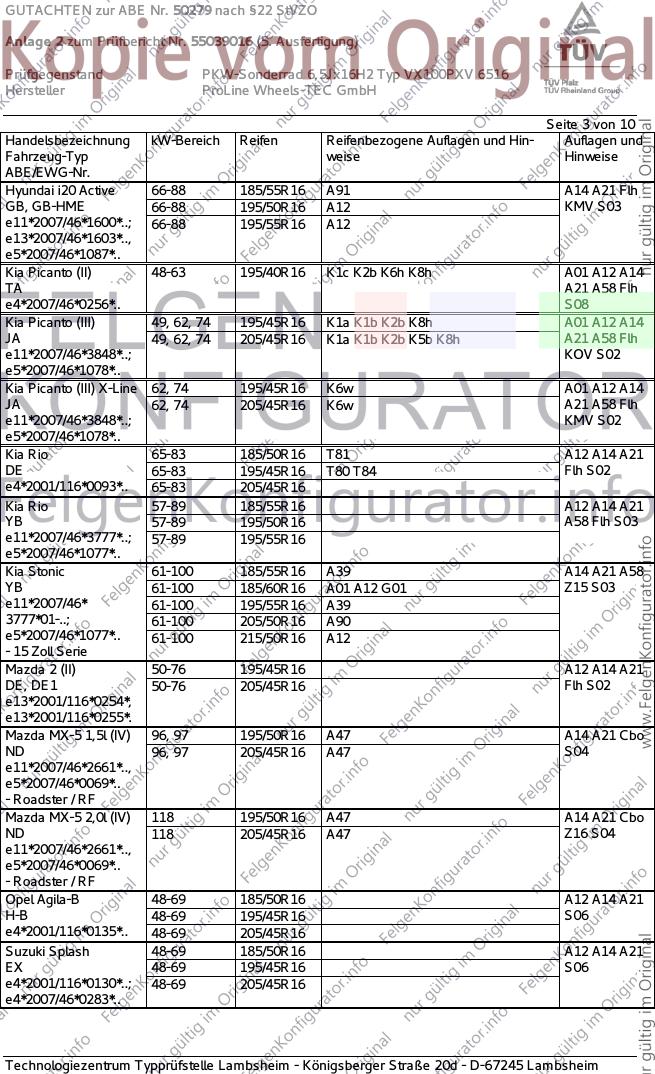

GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai i20 Active 66-88 185/55R16 A91 A14 A21 Flh
GB, GB-HME 66-88 195/50R16 A12 KMV S03
e11*2007/46*1600*..; 66-88 195/55R16 A12
e13*2007/46*1603*..,
e5*2007/46*1087*..
Kia Picanto (II) 48-63 195/40R16 K1c K2b K6h K8h A01 A12 A14
TA A21 A58 Flh
e4*2007/46*0256*.. S08
Kia Picanto (III) 49, 62, 74 195/45R16 K1a K1b K2b K8h A01 A12 A14
JA 49, 62, 74 205/45R16 K1a K1b K2b K5b K8h A21 A58 Flh
e11*2007/46*3848*..; KOV S02
e5*2007/46*1078*..
Kia Picanto (III) X-Line 62, 74 195/45R16 K6w A01 A12 A14
JA 62, 74 205/45R16 K6w A21 A58 Flh
e11*2007/46*3848*..; KMV S02
e5*2007/46*1078*..
Kia Rio 65-83 185/50R16 T81 A12 A14 A21
DE 65-83 195/45R16 T80 T84 Flh S02
e4*2001/116*0093*.. 65-83 205/45R16
Kia Rio 57-89 185/55R16 A12 A14 A21
YB 57-89 195/50R16 A58 Flh S03
e11*2007/46*3777*..; 57-89 195/55R16
e5*2007/46*1077*..
Kia Stonic 61-100 185/55R16 A39 A14 A21 A58
YB 61-100 185/60R16 A01 A12 G01 Z15 S03
e11*2007/46* 61-100 195/55R16 A39
3777*01-..; 61-100 205/50R16 A90
e5*2007/46*1077*.. 61-100 215/50R16 A12
- 15 Zoll Serie
Mazda 2 (II) 50-76 195/45R16 A12 A14 A21
DE, DE1 50-76 205/45R16 Flh S02
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda MX-5 1,5l (IV) 96, 97 195/50R16 A47 A14 A21 Cbo
ND 96, 97 205/45R16 A47 S04
e11*2007/46*2661*..,
e5*2007/46*0069*..
- Roadster / RF
Mazda MX-5 2,0l (IV) 118 195/50R16 A47 A14 A21 Cbo
ND 118 205/45R16 A47 Z16 S04
e11*2007/46*2661*..,
e5*2007/46*0069*..
- Roadster / RF
Opel Agila-B 48-69 185/50R16 A12 A14 A21
H-B 48-69 195/45R16 S06
e4*2001/116*0135*.. 48-69 205/45R16
Suzuki Splash 48-69 185/50R16 A12 A14 A21
EX 48-69 195/45R16 S06
e4*2001/116*0130*..; 48-69 205/45R16
e4*2007/46*0283*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

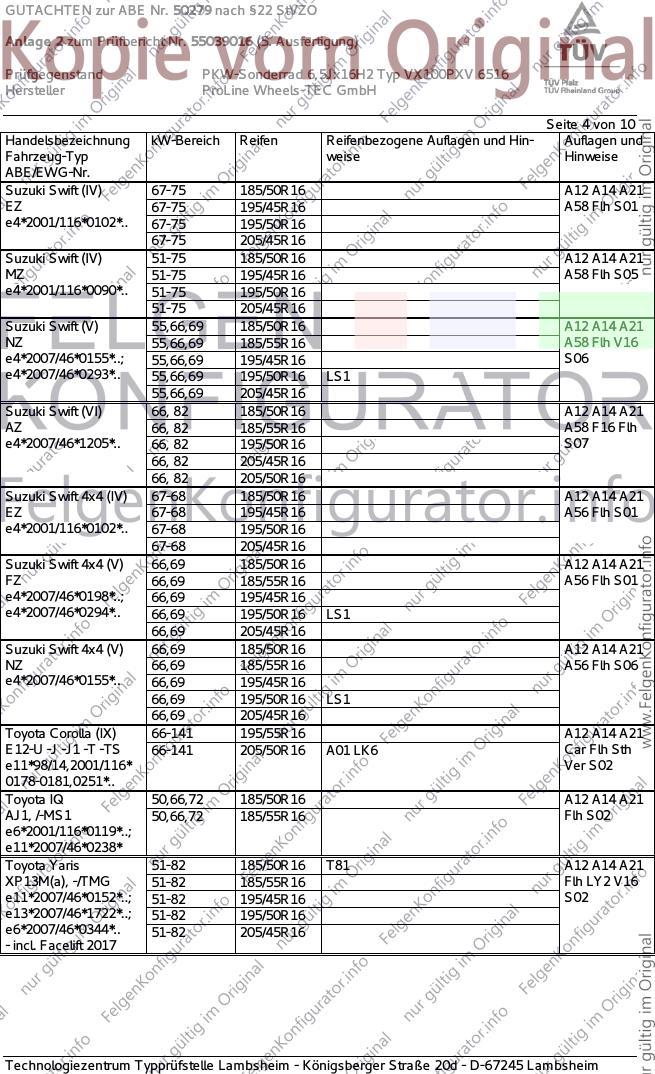

GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift (IV) 67-75 185/50R16 A12 A14 A21
EZ 67-75 195/45R16 A58 Flh S01
e4*2001/116*0102*.. 67-75 195/50R16
67-75 205/45R16
Suzuki Swift (IV) 51-75 185/50R16 A12 A14 A21
MZ 51-75 195/45R16 A58 Flh S05
e4*2001/116*0090*.. 51-75 195/50R16
51-75 205/45R16
Suzuki Swift (V) 55,66,69 185/50R16 A12 A14 A21
NZ 55,66,69 185/55R16 A58 Flh V16
e4*2007/46*0155*..; 55,66,69 195/45R16 S06
e4*2007/46*0293*.. 55,66,69 195/50R16 LS1
55,66,69 205/45R16
Suzuki Swift (VI) 66, 82 185/50R16 A12 A14 A21
AZ 66, 82 185/55R16 A58 F16 Flh
e4*2007/46*1205*.. 66, 82 195/50R16 S07
66, 82 205/45R16
66, 82 205/50R16
Suzuki Swift 4x4 (IV) 67-68 185/50R16 A12 A14 A21
EZ 67-68 195/45R16 A56 Flh S01
e4*2001/116*0102*.. 67-68 195/50R16
67-68 205/45R16
Suzuki Swift 4x4 (V) 66,69 185/50R16 A12 A14 A21
FZ 66,69 185/55R16 A56 Flh S01
e4*2007/46*0198*..; 66,69 195/45R16
e4*2007/46*0294*.. 66,69 195/50R16 LS1
66,69 205/45R16
Suzuki Swift 4x4 (V) 66,69 185/50R16 A12 A14 A21
NZ 66,69 185/55R16 A56 Flh S06
e4*2007/46*0155*.. 66,69 195/45R16
66,69 195/50R16 LS1
66,69 205/45R16
Toyota Corolla (IX) 66-141 195/55R16 A12 A14 A21
E12-U -J -J1 -T -TS 66-141 205/50R16 A01 LK6 Car Flh Sth
e11*98/14,2001/116* Ver S02
0178-0181,0251*..
Toyota IQ 50,66,72 185/50R16 A12 A14 A21
AJ1, /-MS1 50,66,72 185/55R16 Flh S02
e6*2001/116*0119*..;
e11*2007/46*0238*
Toyota Yaris 51-82 185/50R16 T81 A12 A14 A21
XP13M(a), -/TMG 51-82 185/55R16 Flh LY2 V16
e11*2007/46*0152*..; 51-82 195/45R16 S02
e13*2007/46*1722*..; 51-82 195/50R16
e6*2007/46*0344*.. 51-82 205/45R16
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

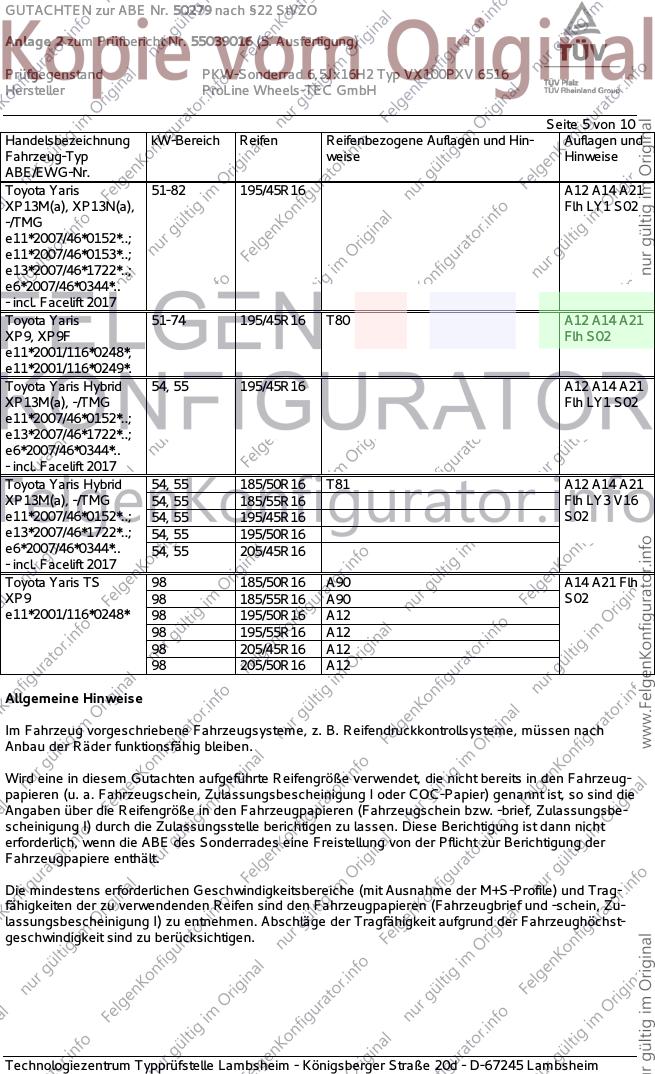

GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-82 195/45R16 A12 A14 A21
XP13M(a), XP13N(a), Flh LY1 S02
-/TMG
e11*2007/46*0152*..;
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris 51-74 195/45R16 T80 A12 A14 A21
XP9, XP9F Flh S02
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 195/45R16 A12 A14 A21
XP13M(a), -/TMG Flh LY1 S02
e11*2007/46*0152*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 185/50R16 T81 A12 A14 A21
XP13M(a), -/TMG 54, 55 185/55R16 Flh LY3 V16
e11*2007/46*0152*..; 54, 55 195/45R16 S02
e13*2007/46*1722*..; 54, 55 195/50R16
e6*2007/46*0344*.. 54, 55 205/45R16
- incl. Facelift 2017
Toyota Yaris TS 98 185/50R16 A90 A14 A21 Flh
XP9 98 185/55R16 A90 S02
e11*2001/116*0248* 98 195/50R16 A12
98 195/55R16 A12
98 205/45R16 A12
98 205/50R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

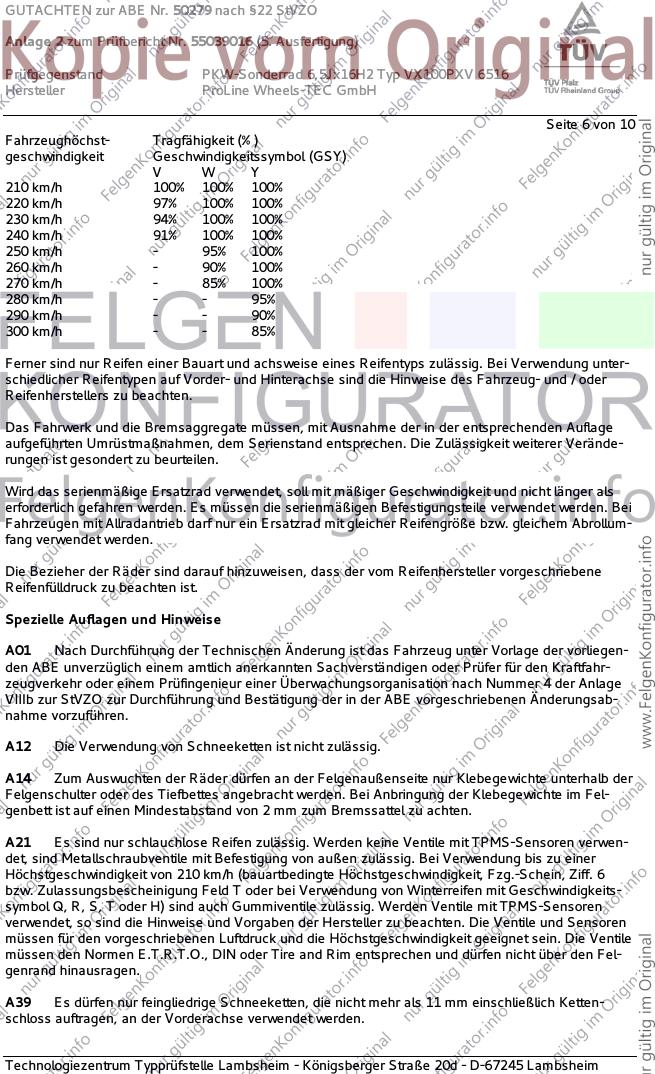

GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 10
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH

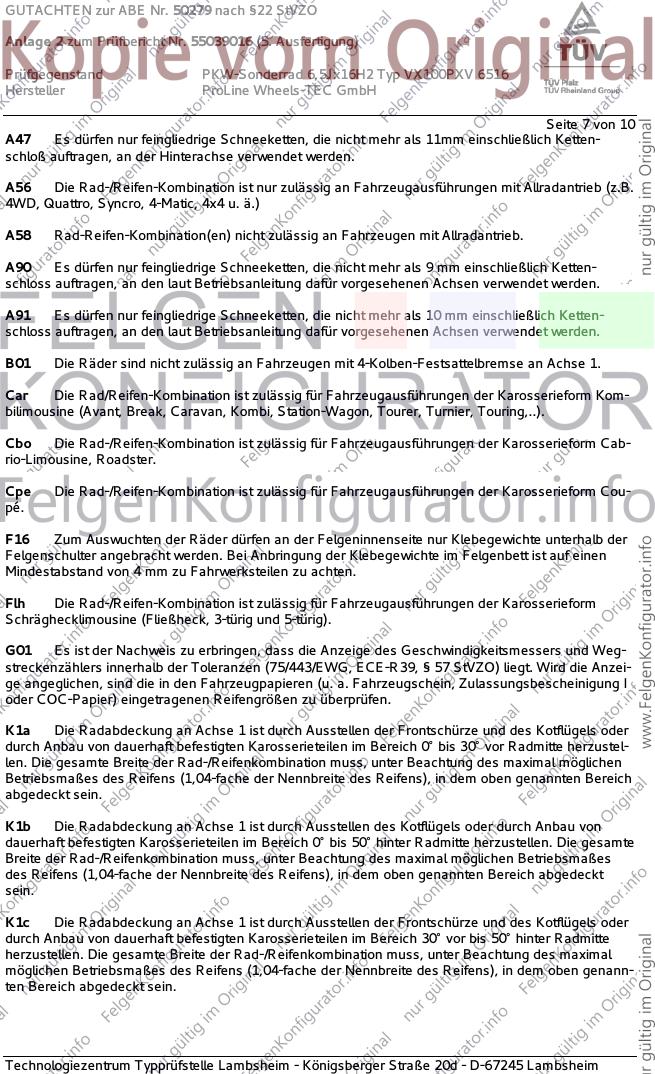

Seite 7 von 10
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich Ketten-
schloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 4 mm zu Fahrwerksteilen zu achten.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH

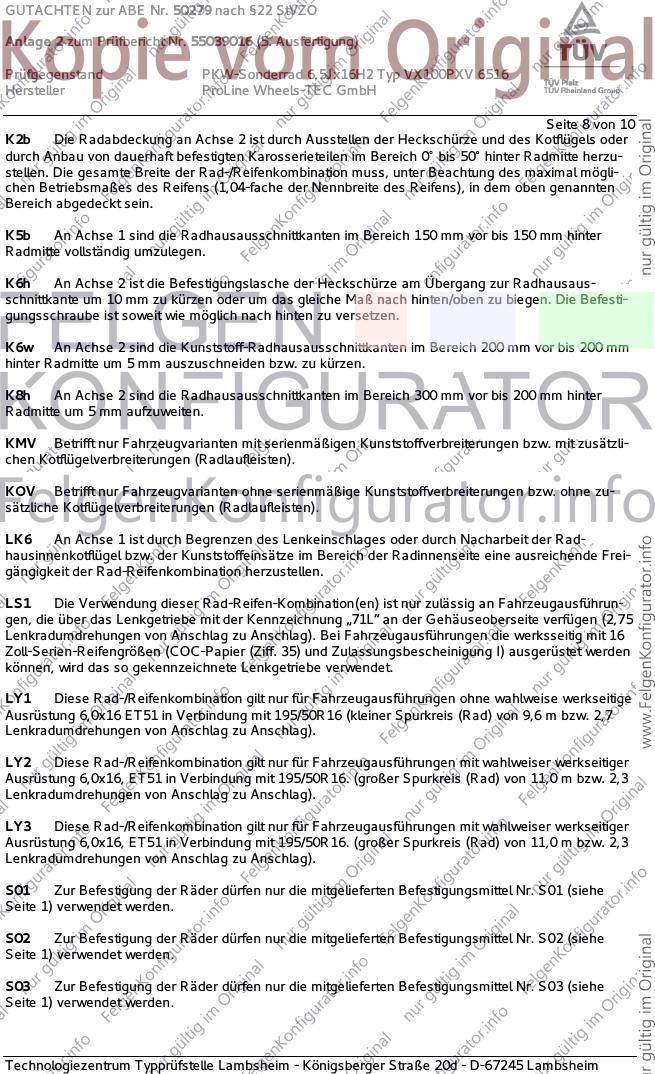

Seite 8 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an Fahrzeugausführun-
gen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der Gehäuseoberseite verfügen (2,75
Lenkradumdrehungen von Anschlag zu Anschlag). Bei Fahrzeugausführungen die werksseitig mit 16
Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und Zulassungsbescheinigung I) ausgerüstet werden
können, wird das so gekennzeichnete Lenkgetriebe verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH
Seite 9 von 10
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50279 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55039016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ VX100PXV 6516
Hersteller ProLine Wheels-TEC GmbH

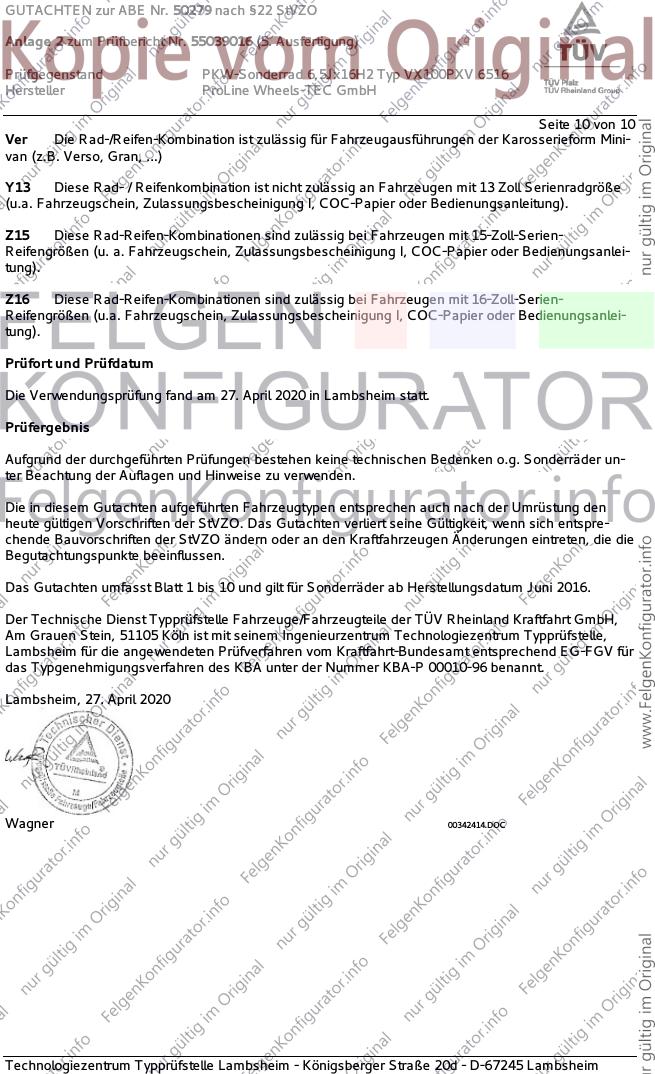

Seite 10 von 10
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. April 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. April 2020
Wagner 00342414.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
