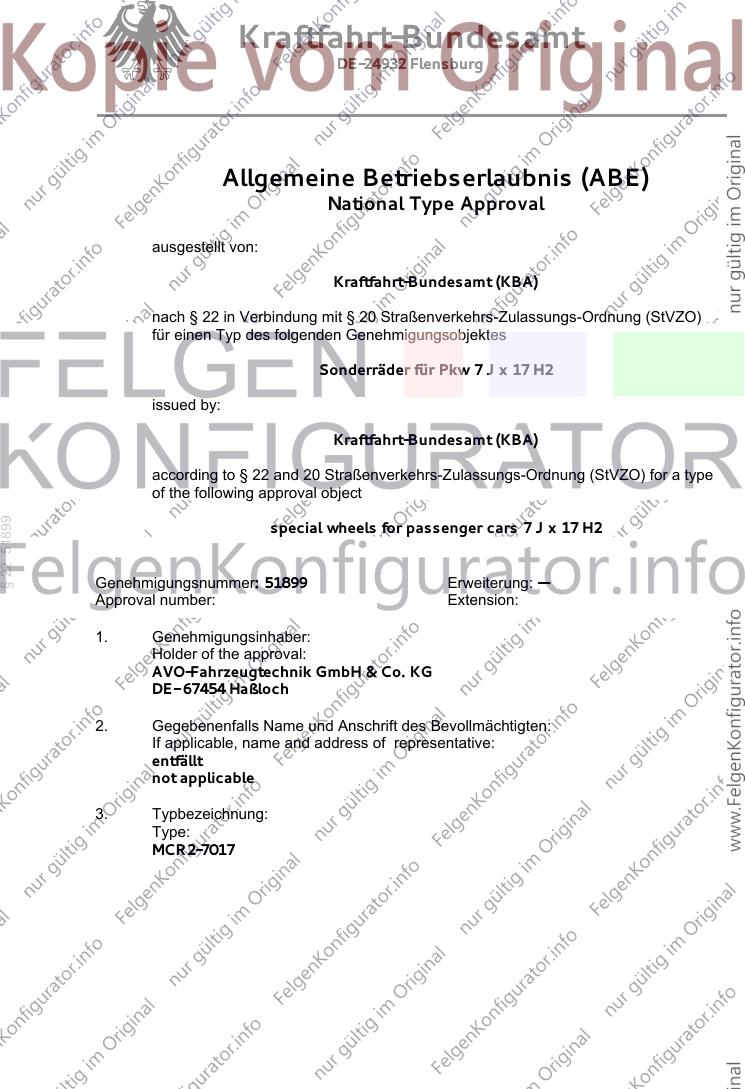

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51899
special wheels for passenger cars 7 J x 17 H2
Genehmigungsnummer: 51899 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MCR2-7017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51899 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51899
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
29.08.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55054918 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51899 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 23 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51899
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51899 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 11.09.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51899
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51899 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 11.09.2018 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55054918 (1. Ausfertigung) 29.08.2018
3. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
§ 22 51899
MCR2-7017 18.08.2018
4. Beschreibung der Änderungen:
Description of the changes:
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51899
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51899
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51899
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

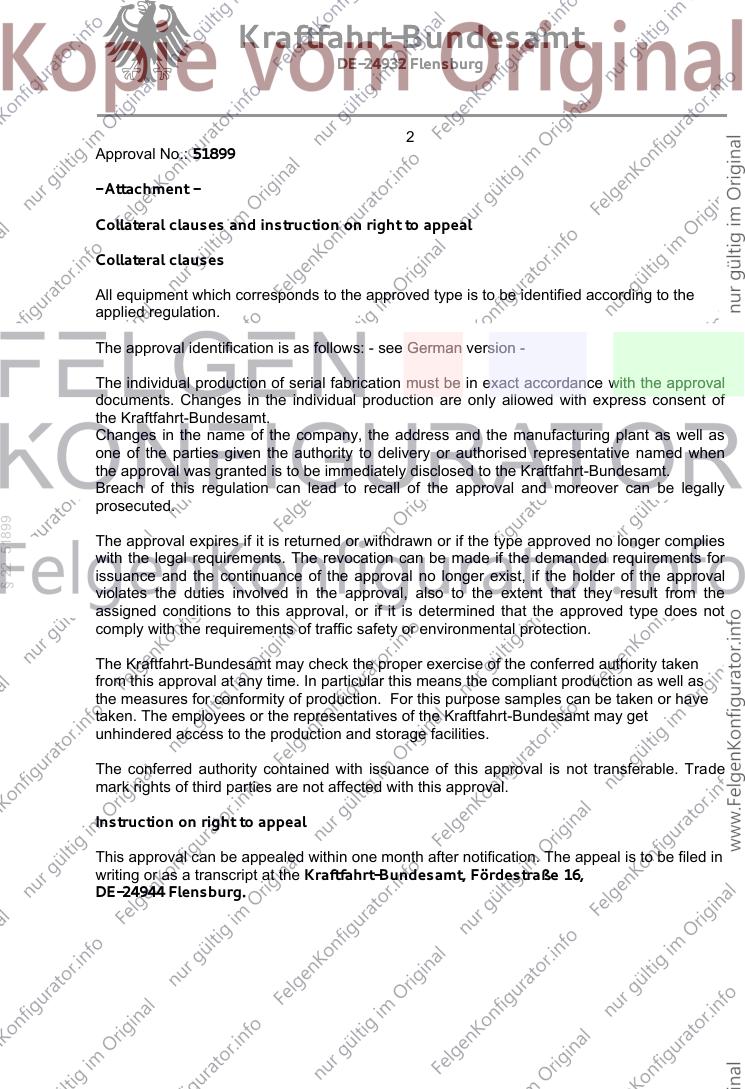

Approval No.: 51899
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51899
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-7017
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
4B MCR2-7017 4B / Ø63,4-Ø54,1 4/100/54,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø54,1 4/100/54,1 42 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,1 4/100/56,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,1 4/100/56,1 42 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,6 4/100/56,6 36 560 1990 2/2018
§ 22 51899
4B MCR2-7017 4B / Ø63,4-Ø56,6 4/100/56,6 42 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø57,1 4/100/57,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø60,1 4/100/60,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø60,1 4/100/60,1 42 560 1990 2/2018
4C MCR2-7017 4C / ohne Ring 4/108/63,4 40 560 1990 2/2018
PE MCR2-7017 PE / ohne Ring 4/108/65,1 20 560 1990 2/2018
FI MCR2-7017 FI / ohne Ring 4/98/58,1 27 560 1990 2/2018
VW MCR2-7017 VW / ohne Ring 5/100/57,1 38 560 1990 2/2018
5C MCR2-7017 5C / Ø72,6-Ø63,4 5/108/63,4 40 560 1990 2/2018
5C MCR2-7017 5C / Ø72,6-Ø65,1 5/108/65,1 40 560 1990 2/2018
OP MCR2-7017 OP / ohne Ring 5/110/65,1 14 560 1990 2/2018
MB MCR2-7017 MB / Ø66,5-Ø57,1 5/112/57,1 42 560 1990 2/2018
MB MCR2-7017 MB / ohne Ring 5/112/66,6 42 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø60,1 5/114,3/60,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø64,1 5/114,3/64,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø66,1 5/114,3/66,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø67,1 5/114,3/67,1 50 560 1990 2/2018
Kennzeichnung
KBA-Nummer 51899
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-7017 (s.o.)
Radgröße 7JX17H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

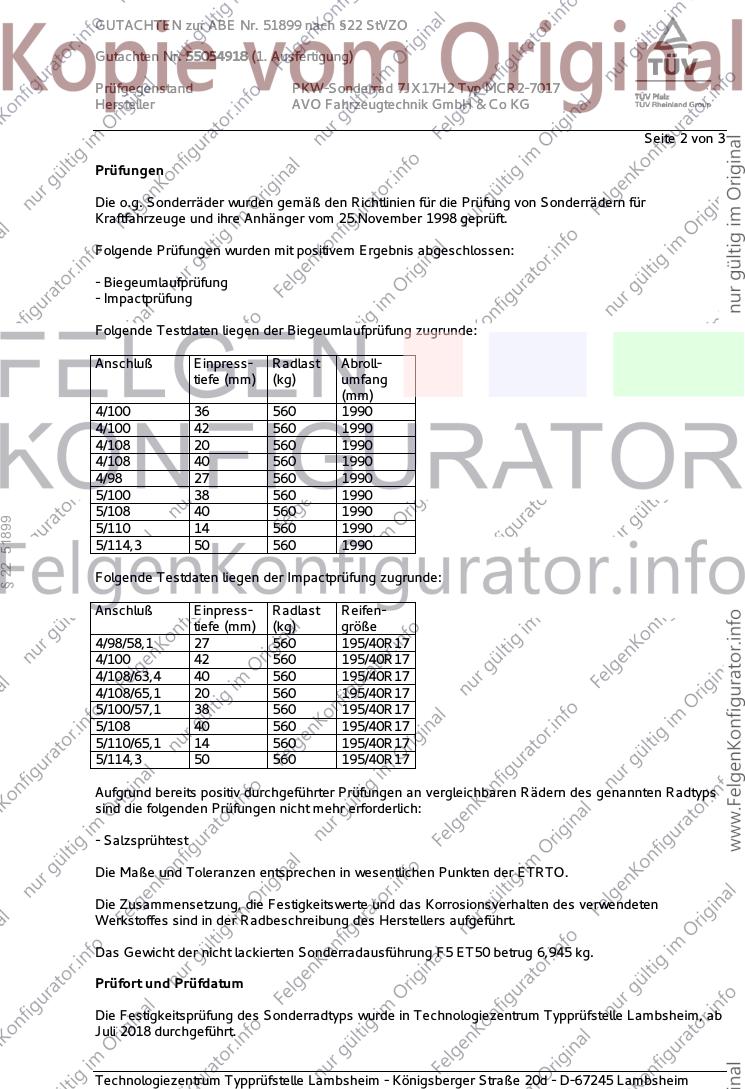

Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpress- Radlast Abroll-
tiefe (mm) (kg) umfang
(mm)
4/100 36 560 1990
4/100 42 560 1990
4/108 20 560 1990
4/108 40 560 1990
4/98 27 560 1990
5/100 38 560 1990
5/108 40 560 1990
§ 22 51899
5/110 14 560 1990
5/114,3 50 560 1990
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Einpress- Radlast Reifen-
tiefe (mm) (kg) größe
4/98/58,1 27 560 195/40R17
4/100 42 560 195/40R17
4/108/63,4 40 560 195/40R17
4/108/65,1 20 560 195/40R17
5/100/57,1 38 560 195/40R17
5/108 40 560 195/40R17
5/110/65,1 14 560 195/40R17
5/114,3 50 560 195/40R17
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung F5 ET50 betrug 6,945 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim, ab
Juli 2018 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Anlagen
Beschreibung - 18.08.2018
Radzeichnung MCR2-7017 Blatt 1-2 27.02.2018
mit Änderung vom 26.04.2018
Verwendungen Anlagen 1-23
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 51899
Lambsheim, 29. August 2018
Tufan 00301176.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 12
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-7017
Radgröße 7JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
4B MCR2-7017 4B / Ø63,4-Ø54,1 4/100/54,1 42 560 1990
Kennzeichnungen
KBA-Nummer 51899
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-7017 (s.o.)
Radgröße 7JX17H2
§ 22 51899
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Schraube M12x1,5 Kegel 60° 90 28
S07 Schraube M12x1,5 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Fiat
Hyundai
Kia
Mazda
Opel
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A12 A14 A16
XP9F A22 Flh S01
e11*2001/116*0249*.
Fiat 124 Spider 103 195/45R17 A12 A14 A16 A22
NF 103 205/40R17 A47 Cbo V17 S02
e11*2007/46*3320*.. 103 205/45R17 A47
103 215/40R17 A12
Hyundai i10 48-64 195/40R17 K1c K2b K8e A01 A12 A14
IA, IA-HME 48-64 215/35R17 K1c K2c K3s K4h K5d K6k K8i A16 A22 A58
e11*2007/46*1008*..; Flh V17 Y13
e13*2007/46*1602*.. S01
- incl. Facelift 2017
Hyundai i20 55-88 195/45R17 A12 A14 A16
GB, GB-HME 55-88 205/40R17 A01 K1c T84 A22 Cpe Flh
e11*2007/46*1600*..; 55-88 205/45R17 A01 K1c KOV V17 S01
e13*2007/46*1603*.. 55-88 215/40R17 A01 K1c K2b
- Fließheck 55-88 215/45R17 A01 K1c K2b
- Coupé
§ 22 51899
Hyundai i20 55-94 195/40R17 K1c K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R17 K1c K2b K5a A16 A22 Flh
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 V17 S01
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03
- incl. Facelift 2012
Hyundai i20 Active 66-88 195/45R17 A12 A14 A16
GB, GB-HME 66-88 205/40R17 T84 A22 Flh KMV
e11*2007/46*1600*..; 66-88 205/45R17 V17 S01
e13*2007/46*1603*.. 66-88 215/40R17
66-88 215/45R17
Kia Picanto (III) 49, 62, 74 195/40R17 K1c K2a K2b K5b K8h A01 A12 A14
JA 49, 62, 74 215/35R17 K1c K2c K3i K5b K5i K5k K7i K8m A16 A22 A58
e11*2007/46*3848*.. Flh KOV V17
S01
Kia Picanto (III) X-Line 62, 74 195/40R17 K5v K6x K8h A01 A12 A14
JA 62, 74 215/35R17 K3c K5x K6x K8m A16 A22 A58
e11*2007/46*3848*.. Flh KMV S01
Kia Rio 55-80 195/45R17 T85 A12 A14 A16
UB 55-80 205/40R17 T84 A22 A58 Flh
e11*2007/46*0195*.. 55-80 205/45R17 S01
- incl. Facelift 2015
Kia Rio 57-89 195/45R17 T85 A12 A14 A16
YB 57-89 205/40R17 A01 K1a K1b K2b T84 A22 A58 Flh
e11*2007/46*3777*.. 57-89 205/45R17 A01 K1a K1b K2b S05
57-89 215/40R17 A01 K1c K2b K8e
57-89 215/45R17 A01 K1c K2b K8e
Kia Stonic 73-88 205/50R17 A12 A14 A16
YB 73-88 205/55R17 A22 A58 V17
e11*2007/46* 73-88 215/50R17 A01 K1a K1b K2b Z17 S05
3777*01-.. 73-88 225/45R17
- 17 Zoll Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

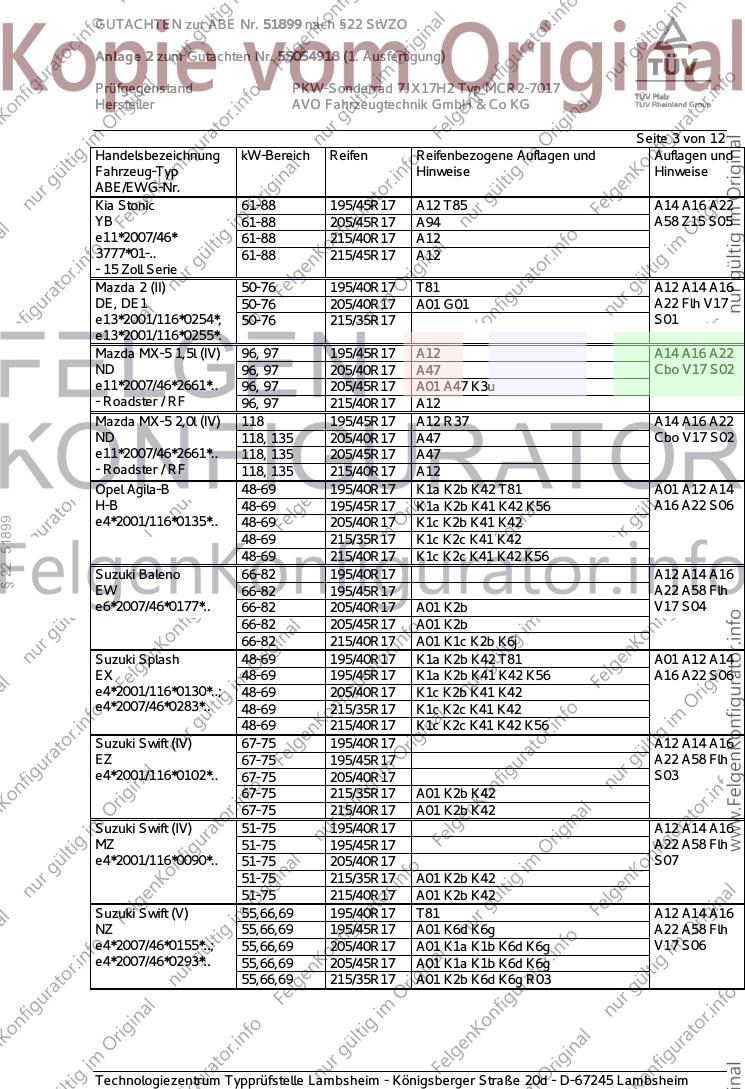

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Stonic 61-88 195/45R17 A12 T85 A14 A16 A22
YB 61-88 205/45R17 A94 A58 Z15 S05
e11*2007/46* 61-88 215/40R17 A12
3777*01-.. 61-88 215/45R17 A12
- 15 Zoll Serie
Mazda 2 (II) 50-76 195/40R17 T81 A12 A14 A16
DE, DE1 50-76 205/40R17 A01 G01 A22 Flh V17
e13*2001/116*0254*, 50-76 215/35R17 S01
e13*2001/116*0255*.
Mazda MX-5 1,5l (IV) 96, 97 195/45R17 A12 A14 A16 A22
ND 96, 97 205/40R17 A47 Cbo V17 S02
e11*2007/46*2661*.. 96, 97 205/45R17 A01 A47 K3u
- Roadster / RF 96, 97 215/40R17 A12
Mazda MX-5 2,0l (IV) 118 195/45R17 A12 R37 A14 A16 A22
ND 118, 135 205/40R17 A47 Cbo V17 S02
e11*2007/46*2661*.. 118, 135 205/45R17 A47
- Roadster / RF 118, 135 215/40R17 A12
Opel Agila-B 48-69 195/40R17 K1a K2b K42 T81 A01 A12 A14
H-B 48-69 195/45R17 K1a K2b K41 K42 K56 A16 A22 S06
§ 22 51899
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2b K41 K42
48-69 215/35R17 K1c K2c K41 K42
48-69 215/40R17 K1c K2c K41 K42 K56
Suzuki Baleno 66-82 195/40R17 A12 A14 A16
EW 66-82 195/45R17 A22 A58 Flh
e6*2007/46*0177*.. 66-82 205/40R17 A01 K2b V17 S04
66-82 205/45R17 A01 K2b
66-82 215/40R17 A01 K1c K2b K6j
Suzuki Splash 48-69 195/40R17 K1a K2b K42 T81 A01 A12 A14
EX 48-69 195/45R17 K1a K2b K41 K42 K56 A16 A22 S06
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2b K41 K42
e4*2007/46*0283*.. 48-69 215/35R17 K1c K2c K41 K42
48-69 215/40R17 K1c K2c K41 K42 K56
Suzuki Swift (IV) 67-75 195/40R17 A12 A14 A16
EZ 67-75 195/45R17 A22 A58 Flh
e4*2001/116*0102*.. 67-75 205/40R17 S03
67-75 215/35R17 A01 K2b K42
67-75 215/40R17 A01 K2b K42
Suzuki Swift (IV) 51-75 195/40R17 A12 A14 A16
MZ 51-75 195/45R17 A22 A58 Flh
e4*2001/116*0090*.. 51-75 205/40R17 S07
51-75 215/35R17 A01 K2b K42
51-75 215/40R17 A01 K2b K42
Suzuki Swift (V) 55,66,69 195/40R17 T81 A12 A14 A16
NZ 55,66,69 195/45R17 A01 K6d K6g A22 A58 Flh
e4*2007/46*0155*..; 55,66,69 205/40R17 A01 K1a K1b K6d K6g V17 S06
e4*2007/46*0293*.. 55,66,69 205/45R17 A01 K1a K1b K6d K6g
55,66,69 215/35R17 A01 K2b K6d K6g R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

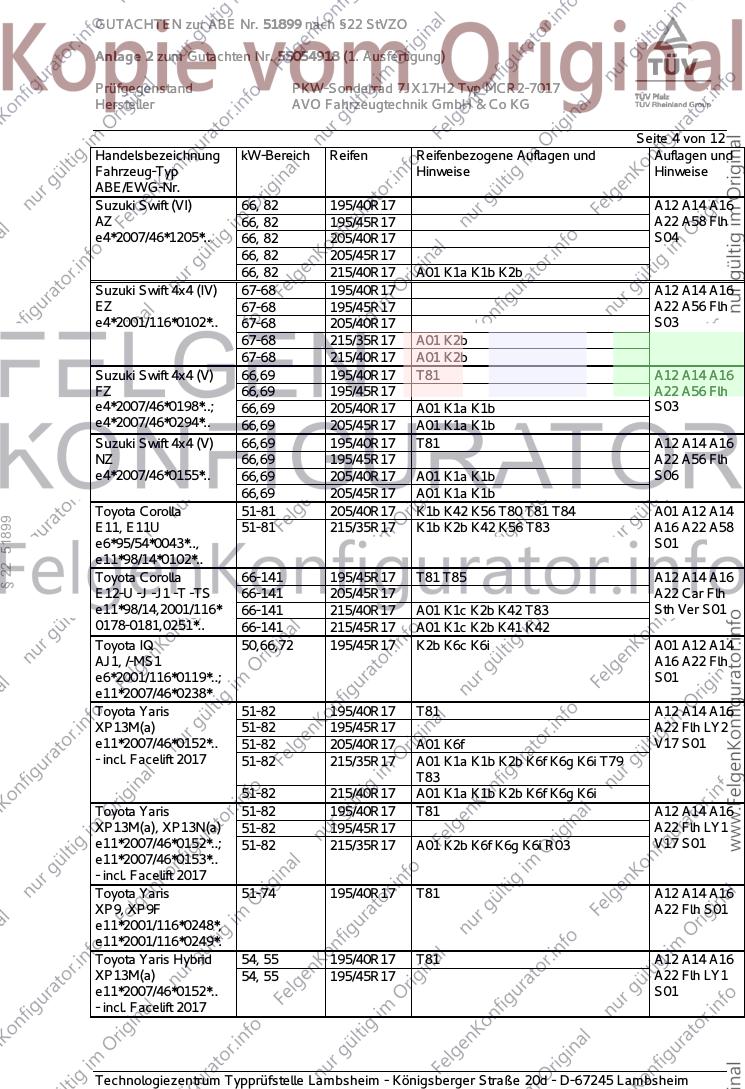

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (VI) 66, 82 195/40R17 A12 A14 A16
AZ 66, 82 195/45R17 A22 A58 Flh
e4*2007/46*1205*.. 66, 82 205/40R17 S04
66, 82 205/45R17
66, 82 215/40R17 A01 K1a K1b K2b
Suzuki Swift 4x4 (IV) 67-68 195/40R17 A12 A14 A16
EZ 67-68 195/45R17 A22 A56 Flh
e4*2001/116*0102*.. 67-68 205/40R17 S03
67-68 215/35R17 A01 K2b
67-68 215/40R17 A01 K2b
Suzuki Swift 4x4 (V) 66,69 195/40R17 T81 A12 A14 A16
FZ 66,69 195/45R17 A22 A56 Flh
e4*2007/46*0198*..; 66,69 205/40R17 A01 K1a K1b S03
e4*2007/46*0294*.. 66,69 205/45R17 A01 K1a K1b
Suzuki Swift 4x4 (V) 66,69 195/40R17 T81 A12 A14 A16
NZ 66,69 195/45R17 A22 A56 Flh
e4*2007/46*0155*.. 66,69 205/40R17 A01 K1a K1b S06
66,69 205/45R17 A01 K1a K1b
Toyota Corolla 51-81 205/40R17 K1b K42 K56 T80 T81 T84 A01 A12 A14
§ 22 51899
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A16 A22 A58
e6*95/54*0043*.., S01
e11*98/14*0102*..
Toyota Corolla 66-141 195/45R17 T81 T85 A12 A14 A16
E12-U -J -J1 -T -TS 66-141 205/45R17 A22 Car Flh
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2b K42 T83 Sth Ver S01
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2b K41 K42
Toyota IQ 50,66,72 195/45R17 K2b K6c K6i A01 A12 A14
AJ1, /-MS1 A16 A22 Flh
e6*2001/116*0119*..; S01
e11*2007/46*0238*
Toyota Yaris 51-82 195/40R17 T81 A12 A14 A16
XP13M(a) 51-82 195/45R17 A22 Flh LY2
e11*2007/46*0152*.. 51-82 205/40R17 A01 K6f V17 S01
- incl. Facelift 2017 51-82 215/35R17 A01 K1a K1b K2b K6f K6g K6i T79
T83
51-82 215/40R17 A01 K1a K1b K2b K6f K6g K6i
Toyota Yaris 51-82 195/40R17 T81 A12 A14 A16
XP13M(a), XP13N(a) 51-82 195/45R17 A22 Flh LY1
e11*2007/46*0152*..; 51-82 215/35R17 A01 K2b K6f K6g K6i R03 V17 S01
e11*2007/46*0153*..
- incl. Facelift 2017
Toyota Yaris 51-74 195/40R17 T81 A12 A14 A16
XP9, XP9F A22 Flh S01
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 195/40R17 T81 A12 A14 A16
XP13M(a) 54, 55 195/45R17 A22 Flh LY1
e11*2007/46*0152*.. S01
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 54, 55 195/40R17 T81 A12 A14 A16
XP13M(a) 54, 55 195/45R17 A22 Flh LY3
e11*2007/46*0152*.. 54, 55 205/40R17 A01 K6f S01
- incl. Facelift 2017
Toyota Yaris TS 98 195/45R17 A12 A14 A16
XP9 98 205/40R17 A22 Flh S01
e11*2001/116*0248* 98 205/45R17
98 215/40R17 A01 K1c K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
§ 22 51899
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 12
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
§ 22 51899
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

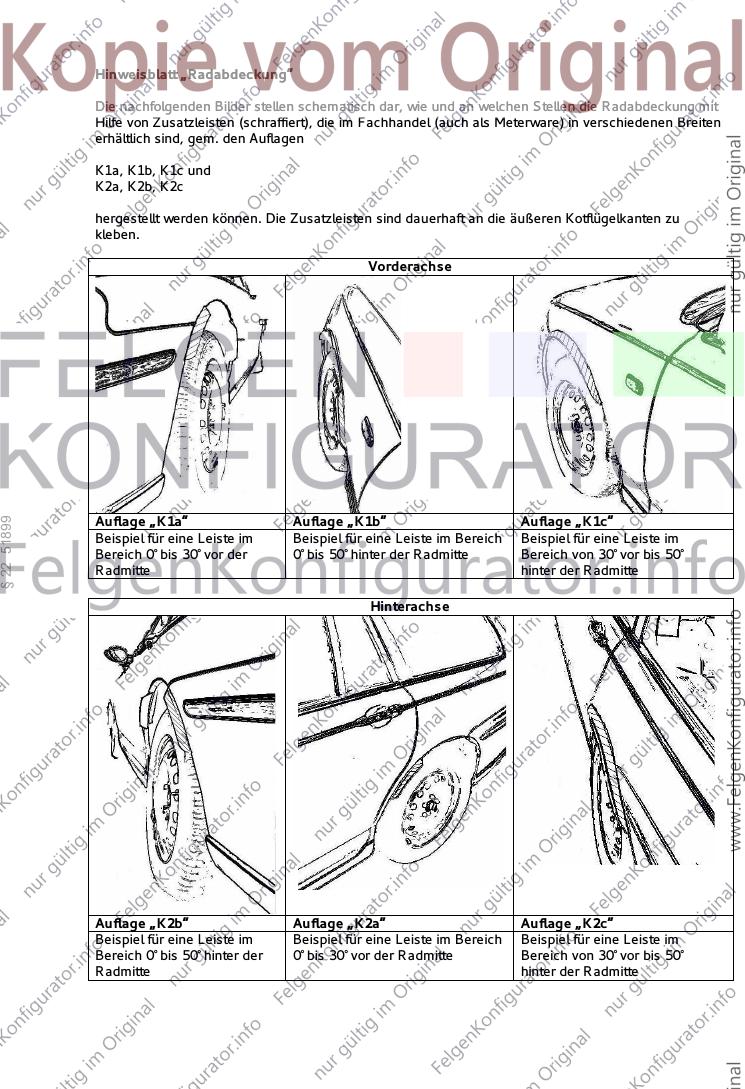

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 51899
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 12
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
§ 22 51899
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 12

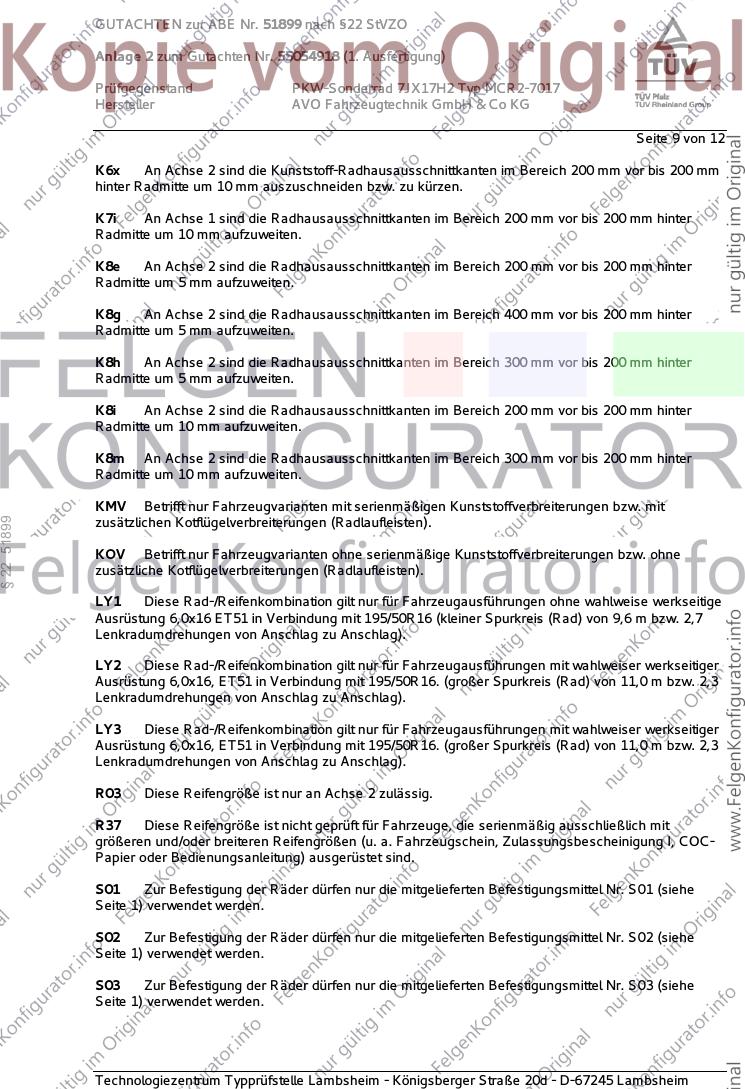

K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
§ 22 51899
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 12
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 51899
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§ 22 51899
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. August 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. August 2018
§ 22 51899
Tufan 00301048.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51899
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
