Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51356
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
VQ7070
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51356
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
09.10.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55804017 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 14 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51356
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.10.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51356
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

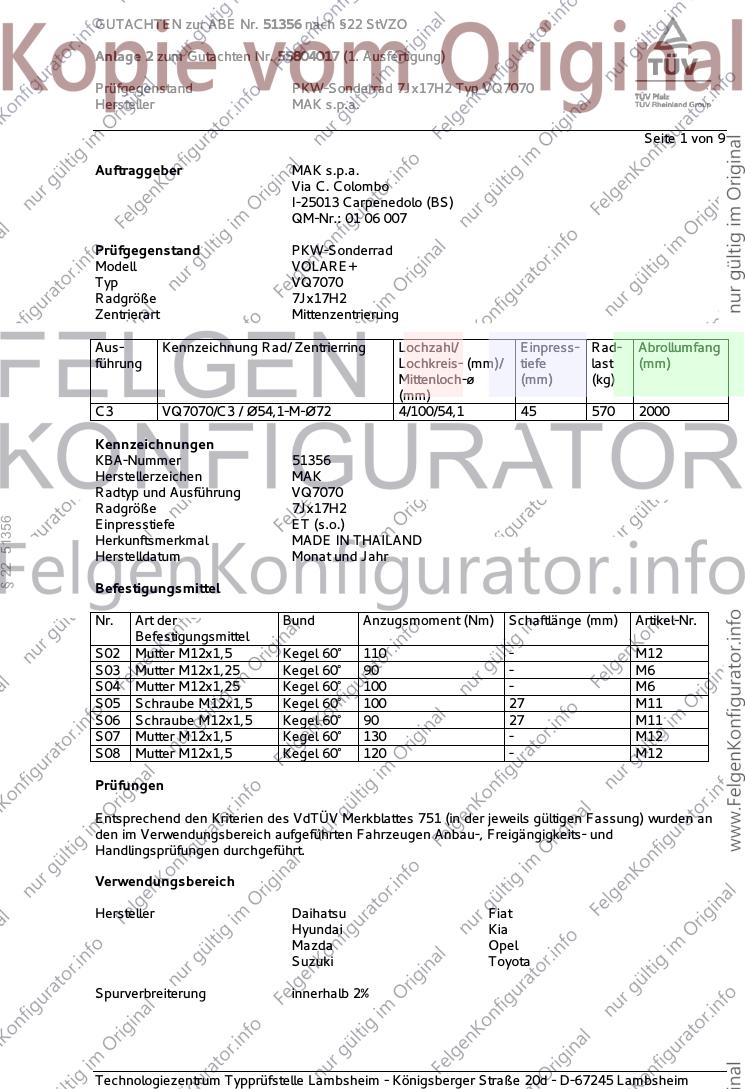

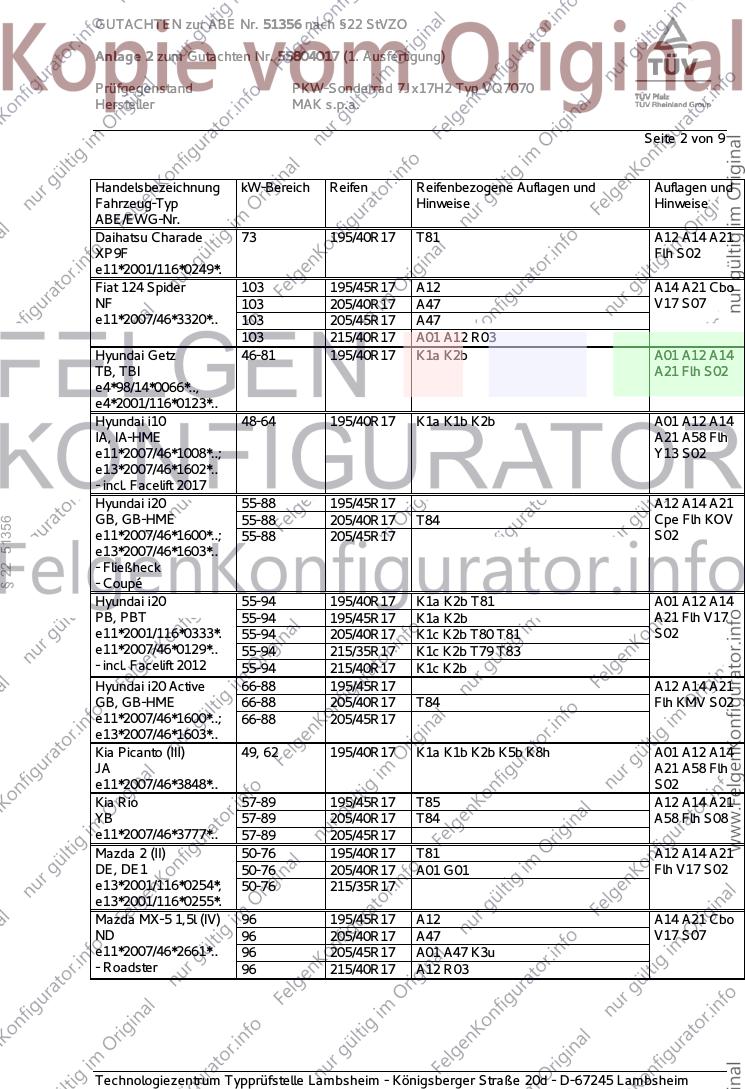

GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 1 von 9
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell VOLARE+
Typ VQ7070
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C3 VQ7070/C3 / Ø54,1-M-Ø72 4/100/54,1 45 570 2000
Kennzeichnungen
KBA-Nummer 51356
Herstellerzeichen MAK
Radtyp und Ausführung VQ7070
Radgröße 7Jx17H2
§ 22 51356
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN THAILAND
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - M12
S03 Mutter M12x1,25 Kegel 60° 90 - M6
S04 Mutter M12x1,25 Kegel 60° 100 - M6
S05 Schraube M12x1,5 Kegel 60° 100 27 M11
S06 Schraube M12x1,5 Kegel 60° 90 27 M11
S07 Mutter M12x1,5 Kegel 60° 130 - M12
S08 Mutter M12x1,5 Kegel 60° 120 - M12
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu Fiat
Hyundai Kia
Mazda Opel
Suzuki Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A12 A14 A21
XP9F Flh S02
e11*2001/116*0249*.
Fiat 124 Spider 103 195/45R17 A12 A14 A21 Cbo
NF 103 205/40R17 A47 V17 S07
e11*2007/46*3320*.. 103 205/45R17 A47
103 215/40R17 A01 A12 R03
Hyundai Getz 46-81 195/40R17 K1a K2b A01 A12 A14
TB, TBI A21 Flh S02
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R17 K1a K1b K2b A01 A12 A14
IA, IA-HME A21 A58 Flh
e11*2007/46*1008*..; Y13 S02
e13*2007/46*1602*..
- incl. Facelift 2017
Hyundai i20 55-88 195/45R17 A12 A14 A21
GB, GB-HME 55-88 205/40R17 T84 Cpe Flh KOV
§ 22 51356
e11*2007/46*1600*..; 55-88 205/45R17 S02
e13*2007/46*1603*..
- Fließheck
- Coupé
Hyundai i20 55-94 195/40R17 K1a K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R17 K1a K2b A21 Flh V17
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b T80 T81 S02
e11*2007/46*0129*.. 55-94 215/35R17 K1c K2b T79 T83
- incl. Facelift 2012 55-94 215/40R17 K1c K2b
Hyundai i20 Active 66-88 195/45R17 A12 A14 A21
GB, GB-HME 66-88 205/40R17 T84 Flh KMV S02
e11*2007/46*1600*..; 66-88 205/45R17
e13*2007/46*1603*..
Kia Picanto (III) 49, 62 195/40R17 K1a K1b K2b K5b K8h A01 A12 A14
JA A21 A58 Flh
e11*2007/46*3848*.. S02
Kia Rio 57-89 195/45R17 T85 A12 A14 A21
YB 57-89 205/40R17 T84 A58 Flh S08
e11*2007/46*3777*.. 57-89 205/45R17
Mazda 2 (II) 50-76 195/40R17 T81 A12 A14 A21
DE, DE1 50-76 205/40R17 A01 G01 Flh V17 S02
e13*2001/116*0254*, 50-76 215/35R17
e13*2001/116*0255*.
Mazda MX-5 1,5l (IV) 96 195/45R17 A12 A14 A21 Cbo
ND 96 205/40R17 A47 V17 S07
e11*2007/46*2661*.. 96 205/45R17 A01 A47 K3u
- Roadster 96 215/40R17 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 2,0l (IV) 118 195/45R17 A12 A14 A21 Cbo
ND 118 205/40R17 A47 V17 S07
e11*2007/46*2661*.. 118 205/45R17 A47
- Roadster / RF 118 215/40R17 A12 R03
Opel Agila-B 48-69 195/40R17 T81 A12 A14 A21
H-B 48-69 195/45R17 S06
e4*2001/116*0135*.. 48-69 205/40R17 A01 K1a K2b K42
Suzuki Baleno 66-82 195/40R17 A12 A14 A21
EW 66-82 195/45R17 A58 Flh V17
e6*2007/46*0177*.. 66-82 205/40R17 S04
66-82 205/45R17
66-82 215/40R17 A01 K2b
Suzuki Splash 48-69 195/40R17 T81 A12 A14 A21
EX 48-69 195/45R17 S06
e4*2001/116*0130*..; 48-69 205/40R17 A01 K1a K2b K42
e4*2007/46*0283*..
Suzuki Swift 66, 82 195/40R17 A12 A14 A21
AZ 66, 82 195/45R17 A58 Flh S04
e4*2007/46*1205*.. 66, 82 205/40R17
§ 22 51356
66, 82 205/45R17
66, 82 215/40R17
Suzuki Swift 67-75 195/40R17 A12 A14 A21
EZ 67-75 195/45R17 A58 Flh S03
e4*2001/116*0102*.. 67-75 205/40R17
67-75 215/35R17 A01 K2b K42
67-75 215/40R17 A01 K2b K42
Suzuki Swift 51-75 195/40R17 A12 A14 A21
MZ 51-75 195/45R17 A58 Flh S05
e4*2001/116*0090*.. 51-75 205/40R17
51-75 215/35R17 A01 K2b K42
51-75 215/40R17 A01 K2b K42
Suzuki Swift 55,66,69 195/40R17 T81 A12 A14 A21
NZ 55,66,69 195/45R17 A58 Flh V17
e4*2007/46*0155*..; 55,66,69 205/40R17 LS1 S06
e4*2007/46*0293*.. 55,66,69 215/35R17 A01 K6d K6g R03
Suzuki Swift 4x4 67-68 195/40R17 A12 A14 A21
EZ 67-68 195/45R17 A56 Flh S03
e4*2001/116*0102*.. 67-68 205/40R17
67-68 215/35R17 A01 K2b
67-68 215/40R17 A01 K2b
Suzuki Swift 4x4 66,69 195/40R17 T81 A12 A14 A21
FZ 66,69 195/45R17 A56 Flh S03
e4*2007/46*0198*..; 66,69 205/40R17 LS1
e4*2007/46*0294*..
Suzuki Swift 4x4 66,69 195/40R17 T81 A12 A14 A21
NZ 66,69 195/45R17 A56 Flh S06
e4*2007/46*0155*.. 66,69 205/40R17 LS1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/45R17 T81 T85 A12 A14 A21
E12-U -J -J1 -T -TS 66-141 205/45R17 Car Flh Sth
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c T83 Ver S02
0178-0181,0251*.. 66-141 215/45R17 A01 K1c LK6
Toyota Yaris 51-82 195/40R17 T81 A12 A14 A21
XP13M(a) 51-82 195/45R17 Flh LY2 S02
e11*2007/46*0152*.. 51-82 205/40R17
- incl. Facelift 2017
Toyota Yaris 51-74 195/40R17 T81 A12 A14 A21
XP9, XP9F Flh S02
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 195/40R17 T81 A12 A14 A21
XP13M(a) 54, 55 195/45R17 Flh LY3 S02
e11*2007/46*0152*.. 54, 55 205/40R17
- incl. Facelift 2017
Toyota Yaris TS 98 195/45R17 A12 A14 A21
XP9 98 205/40R17 Flh S02
e11*2001/116*0248* 98 205/45R17
§ 22 51356
98 215/40R17
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 5 von 9

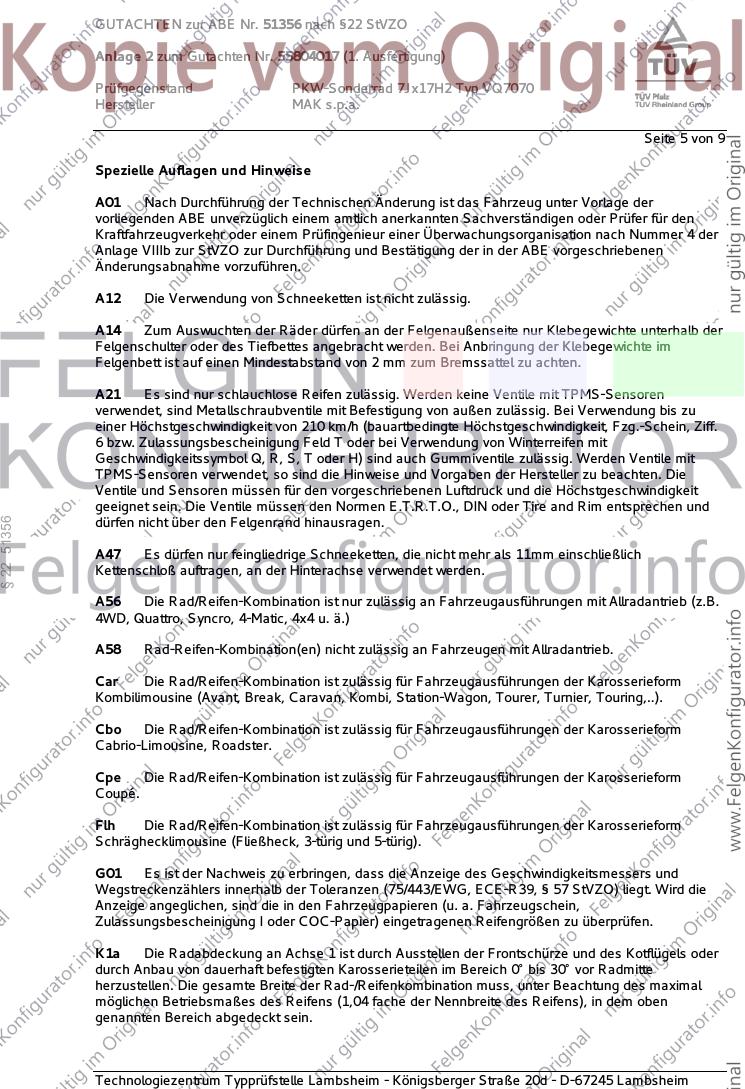

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
§ 22 51356
dürfen nicht über den Felgenrand hinausragen.
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 6 von 9

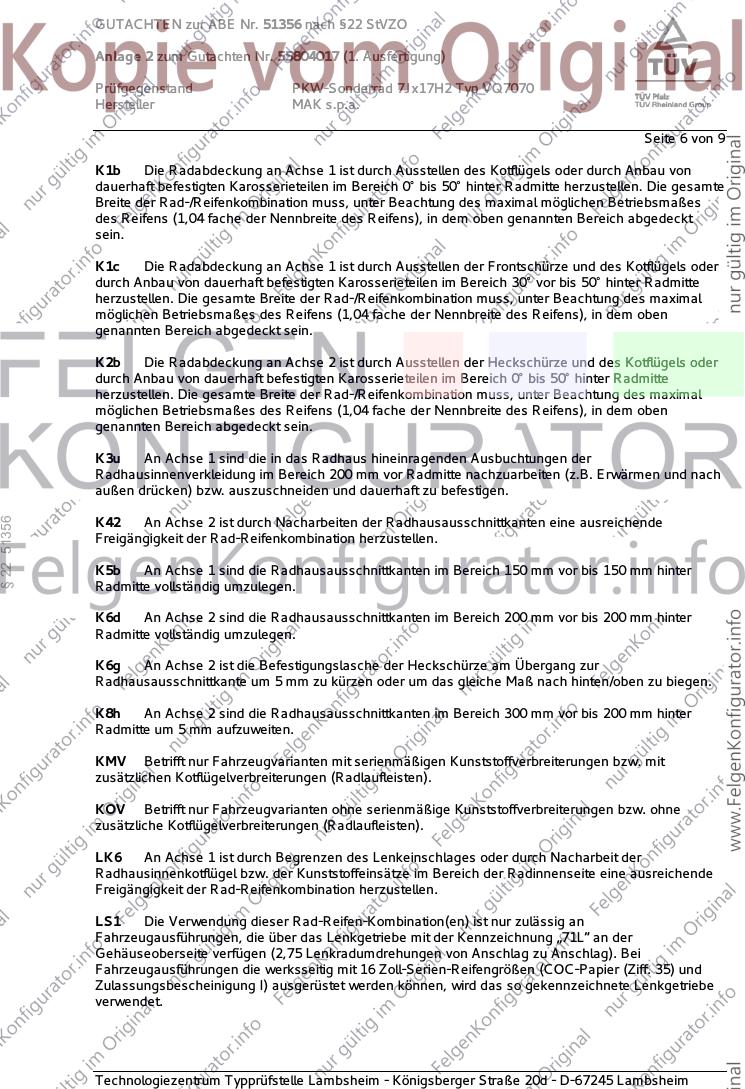

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
§ 22 51356
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 7 von 9

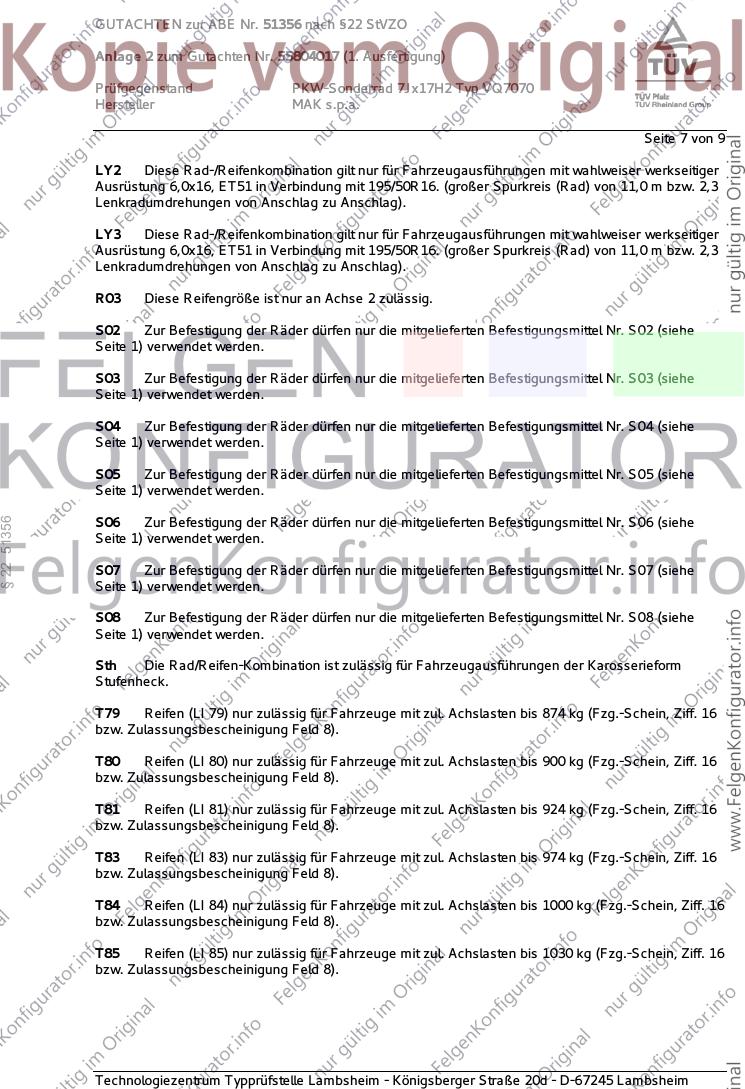

LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
§ 22 51356
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 8 von 9

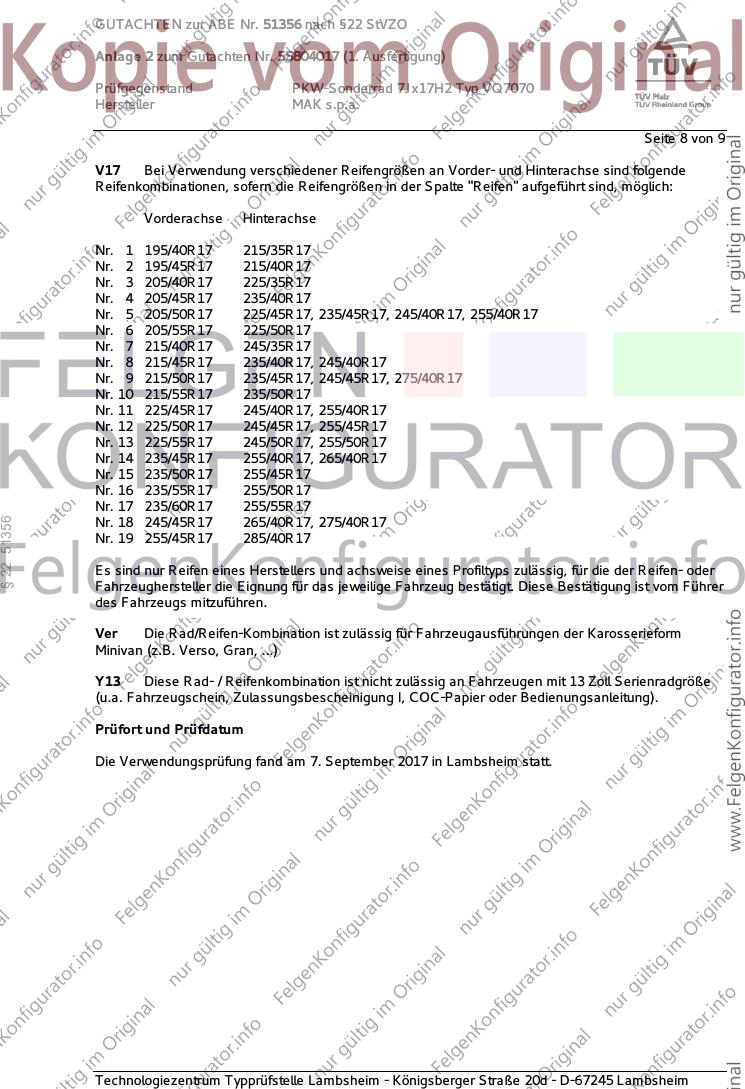

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§ 22 51356
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. September 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. September 2017
§ 22 51356
Schmidt 00278406.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
