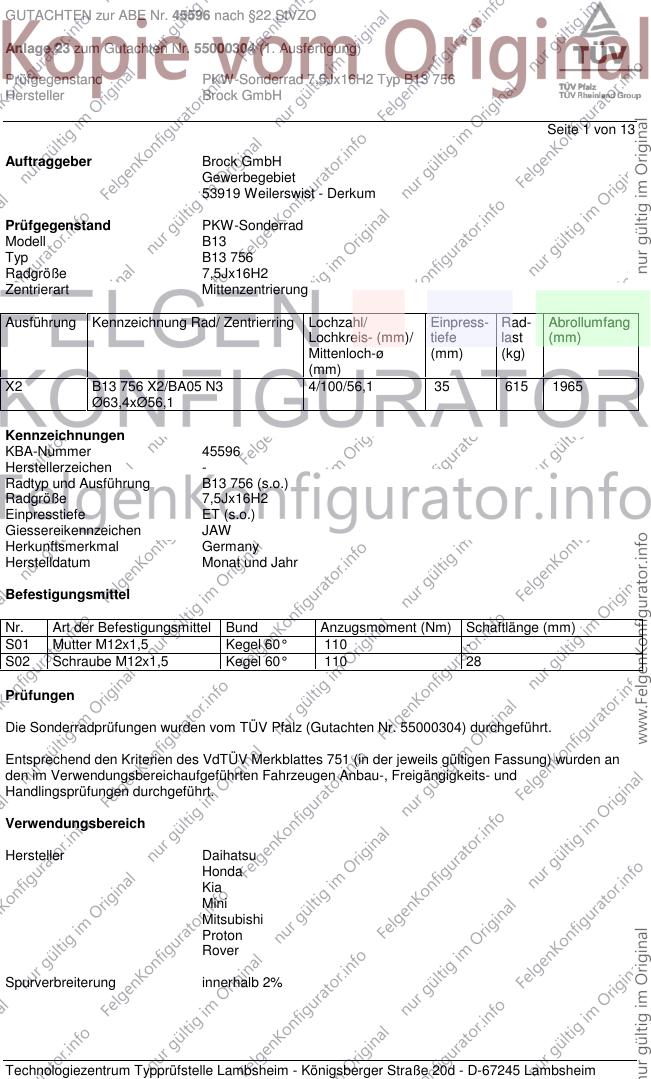

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 1 von 13
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B13
Typ B13 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 B13 756 X2/BA05 N3 4/100/56,1 35 615 1965
Ø63,4xØ56,1
Kennzeichnungen
KBA-Nummer 45596
Herstellerzeichen -
Radtyp und Ausführung B13 756 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55000304) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Honda
Kia
Mini
Mitsubishi
Proton
Rover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Applause 73-77 195/45R16 A01 A02 A04
A101,A1 73-77 215/40R16 A05 A08 A09
F281, A12 A14 A21
e6*95/54*0046*.. K41 K42 K49
K50 S01
Daihatsu Charade 44-66 195/40R16 A01 A02 A04
G2 A05 A08 A09
e6*95/54*0034*.. A12 A14 A21
K41 K42 K49
K50 S01
Daihatsu Charade 27-74 195/40R16 A01 A02 A04
G100/G101 A05 A08 A09
F150, /1 A12 A14 A21
K41 K42 K49
K50 K56 S01
Honda Accord 65 195/45R16 T80 A01 A02 A04
AC 65 205/45R16 A05 A08 A09
D301 65 215/40R16 A12 A14 A21
K42 K49 K50
V16 S01
Honda Accord 74 195/45R16 T80 A01 A02 A04
AD 74 205/45R16 A05 A08 A09
D300 74 215/40R16 A12 A14 A21
K42 K44 K49
K50 V16 S01
Honda Accord 65 195/45R16 T80 A01 A02 A04
CA4 65 205/45R16 A05 A08 A09
D990 65 215/40R16 A12 A14 A21
K42 K44 K49
K50 V16 S01
Honda Accord 75-101 195/45R16 T80 A01 A02 A04
CA5 75-101 205/45R16 A05 A08 A09
D991, /1 75-101 215/40R16 A12 A14 A21
K42 K44 K49
K50 V16 S01
Honda Civic 92 195/45R16 T80 A01 A02 A04
AS 92 205/45R16 G01 A05 A08 A09
E166 92 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 55 195/45R16 T80 A01 A02 A04
EC8 55 205/45R16 G01 A05 A08 A09
E716 55 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 66 195/45R16 T80 A01 A02 A04
EC9 66 205/45R16 G01 A05 A08 A09
E717 66 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 66 195/45R16 T80 A01 A02 A04
ED2 66 205/45R16 G01 A05 A08 A09
E713 66 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 66 195/45R16 T80 A01 A02 A04
ED3 66 205/45R16 G01 A05 A08 A09
F311 66 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 66-90 195/45R16 T80 A01 A02 A04
ED3 66-90 205/45R16 G01 A05 A08 A09
E965 66-90 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 80 195/45R16 T80 A01 A02 A04
ED4 80 205/45R16 G01 A05 A08 A09
E714 80 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 66 195/45R16 T80 A01 A02 A04
ED6 66 205/45R16 G01 A05 A08 A09
F180 66 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 80 195/45R16 T80 A01 A02 A04
ED7 80 205/45R16 G01 A05 A08 A09
E718 80 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 91-96 195/45R16 T80 A01 A02 A04
ED9 91-96 205/45R16 G01 A05 A08 A09
E715 91-96 215/40R16 A12 A14 A21
K42 K49 K50
L02 V16 S01
Honda Civic 80-81 195/45R16 T80 A01 A02 A04
EE4 80-81 205/45R16 G01 A05 A08 A09
E803 80-81 215/40R16 A12 A14 A21
K42 K49 K50
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 110 195/45R16 T80 A01 A02 A04
EE8 110 205/45R16 A05 A08 A09
F468 110 215/40R16 A12 A14 A21
K42 K49 K50
V16 S01
Honda Civic 110 195/45R16 T80 A01 A02 A04
EE9 110 205/45R16 A05 A08 A09
F469 110 215/40R16 A12 A14 A21
K42 K49 K50
V16 S01
Honda Civic 55 195/45R16 T80 A01 A02 A04
EG3 55 205/45R16 G01 A05 A08 A09
F876 55 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 66 195/45R16 T80 A01 A02 A04
EG4 66 205/45R16 G01 A05 A08 A09
F877 66 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 92 195/45R16 T80 A01 A02 A04
EG5 92 205/45R16 G01 A05 A08 A09
F878 92 215/40R16 K42 K56 A12 A14 A21
K41 K49 K50
V16 S01
Honda Civic 118 195/45R16 T80 A01 A02 A04
EG6 118 205/45R16 A05 A08 A09
F879 118 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 66 195/45R16 T80 A01 A02 A04
EG8 66 205/45R16 G01 A05 A08 A09
F875 66 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 118 195/45R16 T80 A01 A02 A04
EG9 118 205/45R16 A05 A08 A09
F884 118 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 92 195/45R16 T80 A01 A02 A04
EH9 92 205/45R16 G01 A05 A08 A09
F883 92 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 92 195/45R16 T80 A01 A02 A04
EJ1 92 205/45R16 G01 A05 A08 A09
G623 92 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 74 195/45R16 T80 A01 A02 A04
EJ2 74 205/45R16 G01 A05 A08 A09
G624 74 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 77 195/45R16 T80 A01 A02 A04
EJ6 77 205/45R16 G01 A05 A08 A09
e6*93/81*0013*.. 77 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 55-66 195/45R16 T80 A01 A02 A04
EJ9 55-66 205/45R16 G01 A05 A08 A09
e6*93/81*0006*.. 55-66 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 84 195/45R16 T80 A01 A02 A04
EK1 84 205/45R16 G01 A05 A08 A09
e6*93/81*0008*.. 84 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 84 195/45R16 T80 A01 A02 A04
EK3 84 205/45R16 G01 A05 A08 A09
e6*93/81*0007*.. 84 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic 118 195/45R16 T80 A01 A02 A04
EK4 118 205/45R16 A05 A08 A09
e6*93/81*0009*.. 118 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 66-81 195/50R16 M24 R37 A01 A02 A04
EP1, -2, -4 66-81 205/50R16 K50 K90 A05 A08 A09
e11*98/14* A12 A14 A21
0173,0174,0188*.. Flh K42 S01
Honda Civic 66-81 195/50R16 M24 R37 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 205/50R16 A01 K42 K49 K50 K90 A08 A09 A12
e11*98/14* A14 A21 Flh
0158-0161,0189*.. S01
Honda Civic 55-66 195/45R16 T80 A01 A02 A04
MA8 55-66 205/45R16 G01 A05 A08 A09
G916, 55-66 215/40R16 A12 A14 A21
e11*93/81*0018* K41 K42 K49
K50 K56 V16
S01
Honda Civic 66 195/45R16 T80 A01 A02 A04
MA9 66 205/45R16 G01 A05 A08 A09
G917, 66 215/40R16 A12 A14 A21
e11*93/81*0022*.. K41 K42 K49
K50 K56 V16
S01
Honda Civic 83 205/45R16 G01 A01 A02 A04
MB1 83-93 195/45R16 T80 A05 A08 A09
G918, 83-93 215/40R16 A12 A14 A21
e11*93/81*0023*.. 93 205/45R16 K41 K42 K49
K50 K56 V16
S01
Honda Civic 55-66 195/45R16 K42 K45 K49 K50 T80 A01 A02 A04
MB2 55-66 205/45R16 G34 K42 K45 K49 K50 A05 A08 A09
e11*96/27*0067*.. 55-66 215/40R16 K42 K45 K49 K50 A12 A14 A21
V16 S01
Honda Civic 84 195/45R16 K42 K45 K49 K50 T80 A01 A02 A04
MB3 84 205/45R16 G34 K42 K45 K49 K50 A05 A08 A09
e11*96/27*0068*.. 84 215/40R16 K42 K45 K49 K50 A12 A14 A21
V16 S01
Honda Civic 85-92 195/45R16 K42 K45 K49 K50 T80 A01 A02 A04
MB4 85-92 205/45R16 G34 K42 K45 K49 K50 A05 A08 A09
e11*96/27*0069*.. 85-92 215/40R16 K42 K45 K49 K50 A12 A14 A21
V16 S01
Honda Civic 63-77 195/45R16 K42 K45 K49 K50 T80 T84 A01 A02 A04
MB7 63-77 205/45R16 G34 K42 K45 K49 K50 A05 A08 A09
e11*96/27*0071*.. 63-77 215/40R16 K42 K45 K49 K50 A12 A14 A21
V16 S01
Honda Civic Aerod. 55-66 195/45R16 K45 T80 A01 A02 A04
MB8 55-66 205/45R16 G01 K45 A05 A08 A09
e11*96/79*0087*.. 55-66 215/40R16 K45 A12 A14 A21
K42 K49 K50
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Aerod. 84 195/45R16 K45 T80 A01 A02 A04
MB9 84 205/45R16 G01 K45 A05 A08 A09
e11*96/79*0088*.. 84 215/40R16 K45 A12 A14 A21
K42 K49 K50
V16 S01
Honda Civic Aerod. 85-92 195/45R16 K45 T80 A01 A02 A04
MC1 85-92 205/45R16 G01 K45 A05 A08 A09
e11*96/79*0089*.. 85-92 215/40R16 K45 A12 A14 A21
K42 K49 K50
V16 S01
Honda Civic Aerod. 74-77 205/45R16 A01 A02 A04
MC3 74-77 215/40R16 T82 A05 A08 A09
e11*96/79*0091*.. A12 A14 A21
K42 K45 K49
K50 S01
Honda Civic Coupé 92 195/45R16 T80 A01 A02 A04
EJ8 92 205/45R16 G01 A05 A08 A09
e6*93/81*0014*.. 92 215/40R16 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic Coupé 118 195/45R16 A01 A02 A04
EM1 118 205/45R16 K45 A05 A08 A09
e6*93/81*0060*.. 118 215/40R16 K45 A12 A14 A21
K41 K42 K49
K50 K56 V16
S01
Honda Civic Coupé 88-92 195/50R16 M24 R37 A02 A04 A05
EM2 88-92 205/50R16 A01 K42 K50 K90 A08 A09 A12
e6*98/14*0080*.. A14 A21 Cpe
S01
Honda Civic CRX 118 195/45R16 T80 A01 A02 A04
EG2 118 205/45R16 A05 A08 A09
G069, 118 215/40R16 A12 A14 A21
e6*93/81*0017*.. K41 K42 K49
K50 K56 V16
Y88 S01
Honda Civic CRX 92 195/45R16 T80 A01 A02 A04
EH6 92 205/45R16 G01 A05 A08 A09
G070, 92 215/40R16 A12 A14 A21
e6*93/81*0016*.. K41 K42 K49
K50 K56 V16
S01
Honda Concerto 66-90 205/45R16 A01 A02 A04
HW 66-90 215/40R16 A05 A08 A09
F340 A12 A14 A21
K42 K49 K50
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH

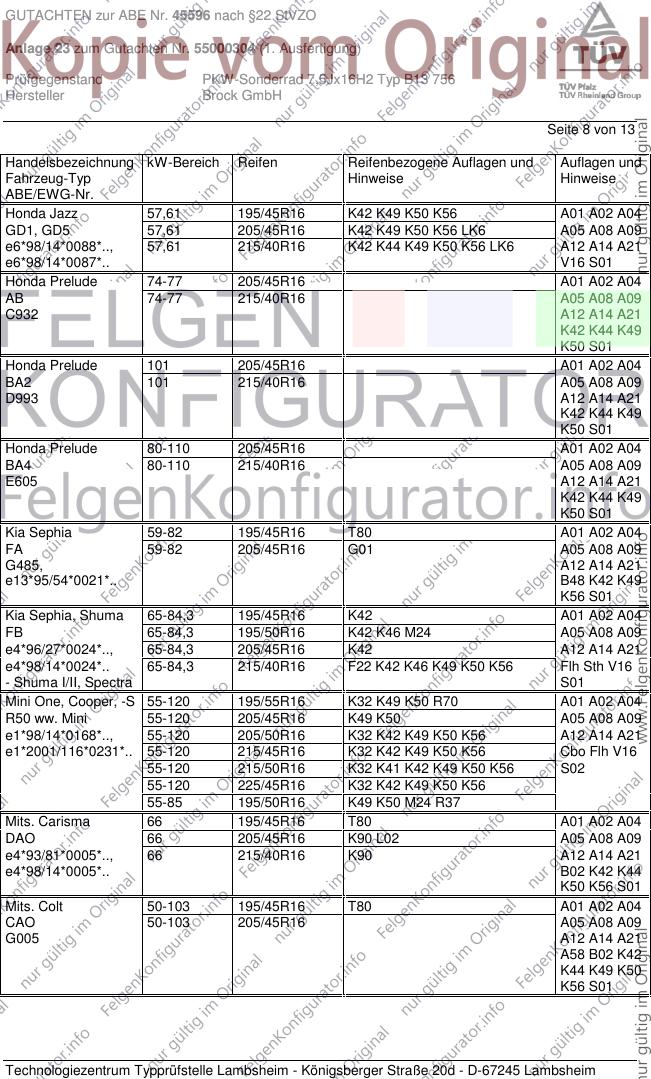

Seite 8 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Jazz 57,61 195/45R16 K42 K49 K50 K56 A01 A02 A04
GD1, GD5 57,61 205/45R16 K42 K49 K50 K56 LK6 A05 A08 A09
e6*98/14*0088*.., 57,61 215/40R16 K42 K44 K49 K50 K56 LK6 A12 A14 A21
e6*98/14*0087*.. V16 S01
Honda Prelude 74-77 205/45R16 A01 A02 A04
AB 74-77 215/40R16 A05 A08 A09
C932 A12 A14 A21
K42 K44 K49
K50 S01
Honda Prelude 101 205/45R16 A01 A02 A04
BA2 101 215/40R16 A05 A08 A09
D993 A12 A14 A21
K42 K44 K49
K50 S01
Honda Prelude 80-110 205/45R16 A01 A02 A04
BA4 80-110 215/40R16 A05 A08 A09
E605 A12 A14 A21
K42 K44 K49
K50 S01
Kia Sephia 59-82 195/45R16 T80 A01 A02 A04
FA 59-82 205/45R16 G01 A05 A08 A09
G485, A12 A14 A21
e13*95/54*0021*.. B48 K42 K49
K56 S01
Kia Sephia, Shuma 65-84,3 195/45R16 K42 A01 A02 A04
FB 65-84,3 195/50R16 K42 K46 M24 A05 A08 A09
e4*96/27*0024*.., 65-84,3 205/45R16 K42 A12 A14 A21
e4*98/14*0024*.. 65-84,3 215/40R16 F22 K42 K46 K49 K50 K56 Flh Sth V16
- Shuma I/II, Spectra S01
Mini One, Cooper, -S 55-120 195/55R16 K32 K49 K50 R70 A01 A02 A04
R50 ww. Mini 55-120 205/45R16 K49 K50 A05 A08 A09
e1*98/14*0168*.., 55-120 205/50R16 K32 K42 K49 K50 K56 A12 A14 A21
e1*2001/116*0231*.. 55-120 215/45R16 K32 K42 K49 K50 K56 Cbo Flh V16
55-120 215/50R16 K32 K41 K42 K49 K50 K56 S02
55-120 225/45R16 K32 K42 K49 K50 K56
55-85 195/50R16 K49 K50 M24 R37
Mits. Carisma 66 195/45R16 T80 A01 A02 A04
DAO 66 205/45R16 K90 L02 A05 A08 A09
e4*93/81*0005*.., 66 215/40R16 K90 A12 A14 A21
e4*98/14*0005*.. B02 K42 K44
K50 K56 S01
Mits. Colt 50-103 195/45R16 T80 A01 A02 A04
CAO 50-103 205/45R16 A05 A08 A09
G005 A12 A14 A21
A58 B02 K42
K44 K49 K50
K56 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH

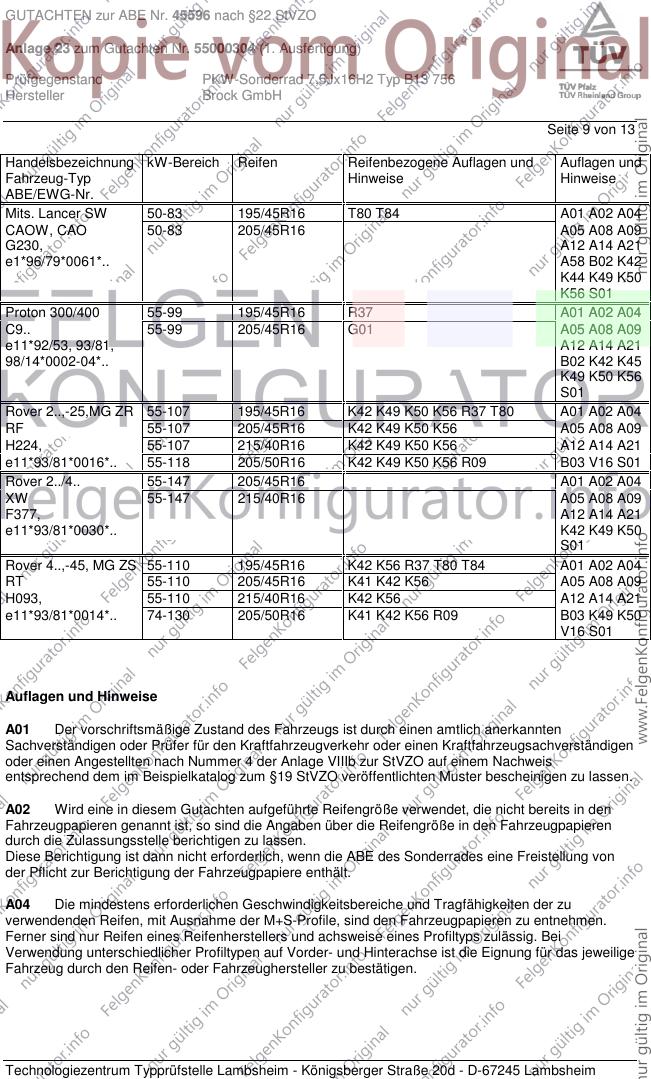

Seite 9 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mits. Lancer SW 50-83 195/45R16 T80 T84 A01 A02 A04
CAOW, CAO 50-83 205/45R16 A05 A08 A09
G230, A12 A14 A21
e1*96/79*0061*.. A58 B02 K42
K44 K49 K50
K56 S01
Proton 300/400 55-99 195/45R16 R37 A01 A02 A04
C9.. 55-99 205/45R16 G01 A05 A08 A09
e11*92/53, 93/81, A12 A14 A21
98/14*0002-04*.. B02 K42 K45
K49 K50 K56
S01
Rover 2..,-25,MG ZR 55-107 195/45R16 K42 K49 K50 K56 R37 T80 A01 A02 A04
RF 55-107 205/45R16 K42 K49 K50 K56 A05 A08 A09
H224, 55-107 215/40R16 K42 K49 K50 K56 A12 A14 A21
e11*93/81*0016*.. 55-118 205/50R16 K42 K49 K50 K56 R09 B03 V16 S01
Rover 2../4.. 55-147 205/45R16 A01 A02 A04
XW 55-147 215/40R16 A05 A08 A09
F377, A12 A14 A21
e11*93/81*0030*.. K42 K49 K50
S01
Rover 4..,-45, MG ZS 55-110 195/45R16 K42 K56 R37 T80 T84 A01 A02 A04
RT 55-110 205/45R16 K41 K42 K56 A05 A08 A09
H093, 55-110 215/40R16 K42 K56 A12 A14 A21
e11*93/81*0014*.. 74-130 205/50R16 K41 K42 K56 R09 B03 K49 K50
V16 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH

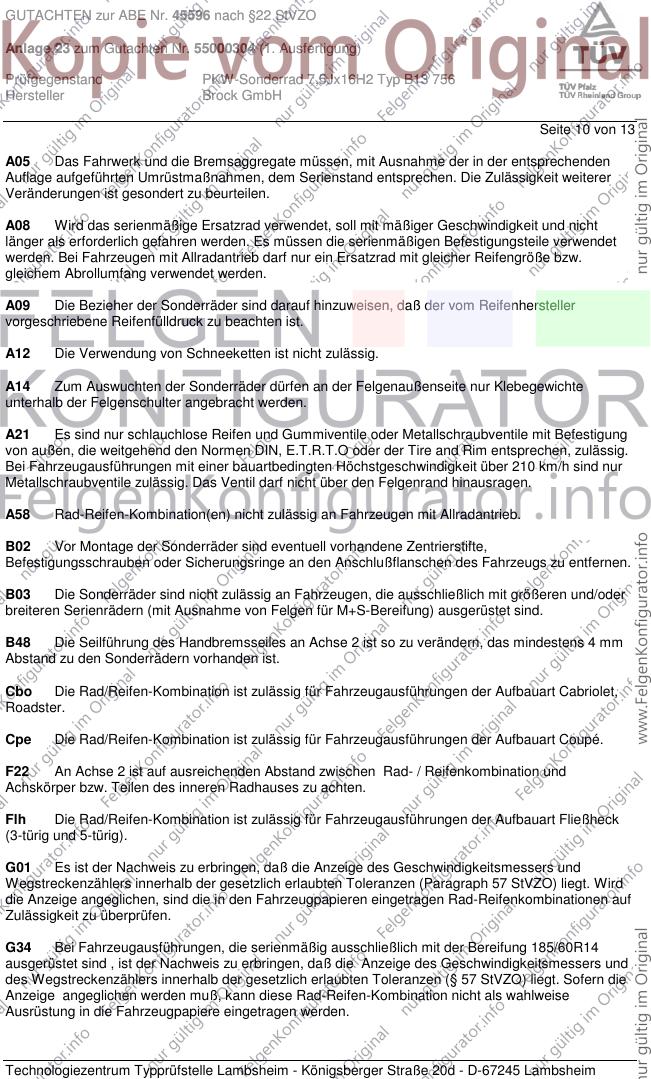

Seite 10 von 13
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F22 An Achse 2 ist auf ausreichenden Abstand zwischen Rad- / Reifenkombination und
Achskörper bzw. Teilen des inneren Radhauses zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G34 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit der Bereifung 185/60R14
ausgerüstet sind , ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH

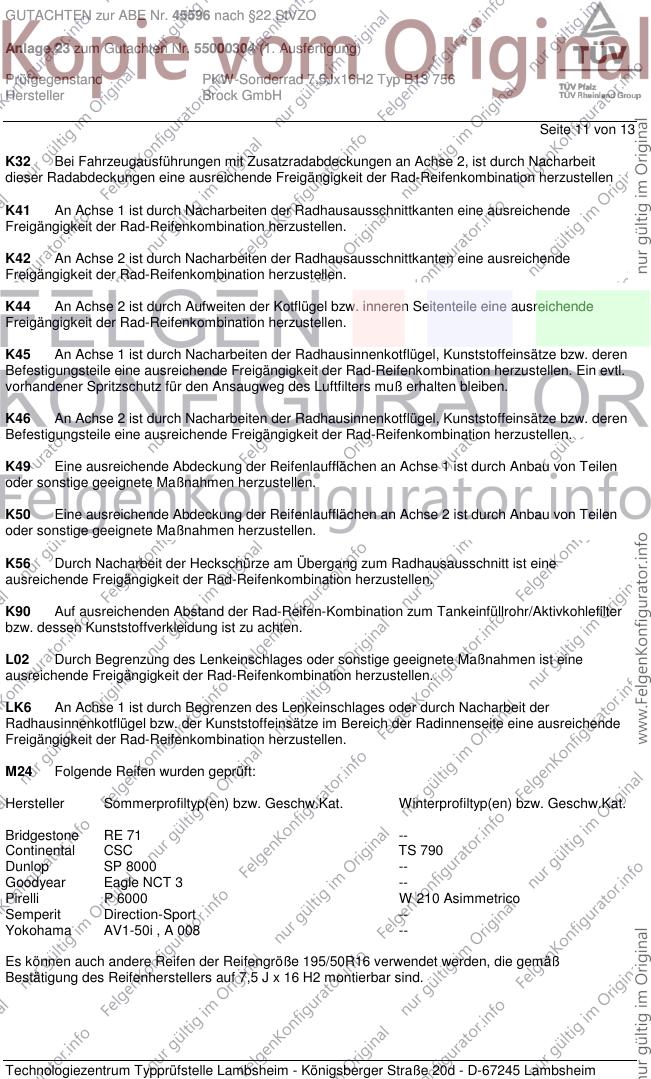

Seite 11 von 13
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
M24 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone RE 71 --
Continental CSC TS 790
Dunlop SP 8000 --
Goodyear Eagle NCT 3 --
Pirelli P 6000 W 210 Asimmetrico
Semperit Direction-Sport --
Yokohama AV1-50i , A 008 --
Es können auch andere Reifen der Reifengröße 195/50R16 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 16 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH

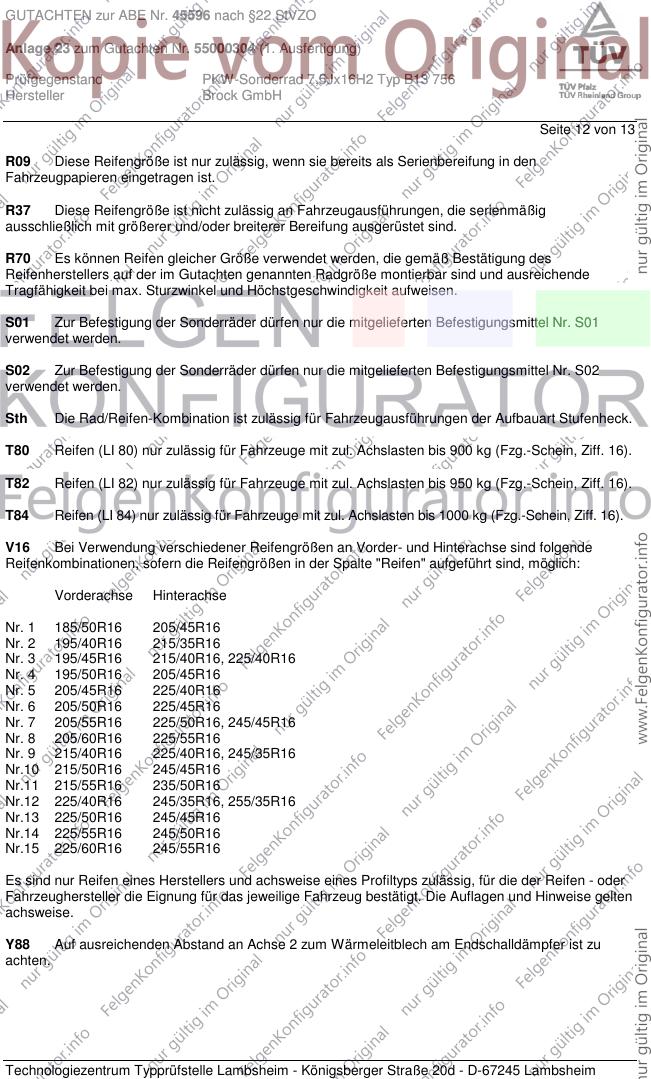

Seite 12 von 13
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Y88 Auf ausreichenden Abstand an Achse 2 zum Wärmeleitblech am Endschalldämpfer ist zu
achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 13 von 13
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29.Juli 2004
Bohlander 00066739.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
