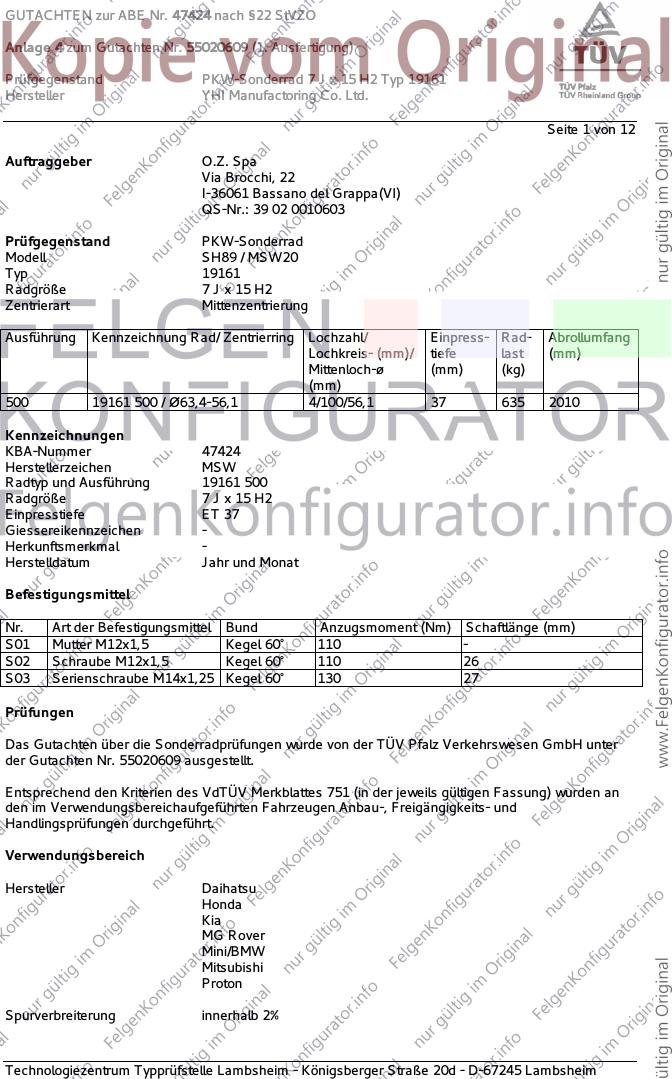

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Brocchi, 22
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SH89 / MSW20
Typ 19161
Radgröße 7 J x 15 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19161 500 / Ø63,4-56,1 4/100/56,1 37 635 2010
Kennzeichnungen
KBA-Nummer 47424
Herstellerzeichen MSW
Radtyp und Ausführung 19161 500
Radgröße 7 J x 15 H2
Einpresstiefe ET 37
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Serienschraube M14x1,25 Kegel 60° 130 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55020609 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Applause 73-77 185/55R15 R70 A01 A02 A04
A101,A1 73-77 195/50R15 A05 A08 A09
F281, A12 A14 A21
e6*95/54*0046*.. K1a K42 S01
Daihatsu Charade 44-66 195/45R15 A01 A02 A04
G2 44-66 205/45R15 K1c A05 A08 A09
e6*95/54*0034*.. 44-66 215/45R15 K1c A12 A14 A21
62-66 195/50R15 K1c K42 K56 S01
Daihatsu Charade 27-74 195/45R15 A01 A02 A04
G100/G101 A05 A08 A09
F150, /1 A12 A14 A21
K1c K42 S01
Daihatsu Charade 44-77 195/45R15 A01 A02 A04
G200 44-77 195/50R15 K1c A05 A08 A09
G464 44-77 205/45R15 K1c A12 A14 A21
44-77 215/45R15 K1c K42 K56 S01
Honda Accord 65,74 185/55R15 R37 R70 A02 A04 A05
AC, AD 65,74 195/50R15 A01 K1a K2b K42 A08 A09 A12
D301, D300 65,74 195/55R15 A01 K1a K2b K42 A14 A21 V15
65,74 205/50R15 A01 K1a K2b K42 S01
65,74 215/45R15 A01 K1a K2b K42
Honda Accord 65-101 185/55R15 R37 R70 A02 A04 A05
CA4, CA5 65-101 195/50R15 A01 K42 A08 A09 A12
D990, 65-101 205/50R15 A01 K1a K2b K42 A14 A21 V15
D991, /1 S01
Honda Civic 40-74 185/55R15 K1a K2b K42 R70 A01 A02 A04
AF, AL, AG, AH 40-74 195/50R15 K1a K2b K42 A05 A08 A09
D302 bis 305 40-74 215/45R15 K1a K2b K42 A12 A14 A21
V15 S01
Honda Civic 92 185/55R15 K42 R70 A01 A02 A04
AS 92 195/45R15 K42 A05 A08 A09
E166 92 195/50R15 K1a K2b K42 A12 A14 A21
92 205/45R15 K42 V15 S01
92 205/50R15 K1c K2c K42 L02
92 215/45R15 K1c K2c K42 L02
Honda Civic 55,66 185/55R15 K42 R70 A01 A02 A04
EC8, EC9 55,66 195/45R15 K42 A05 A08 A09
E716, E717 55,66 195/50R15 K1a K2b K42 A12 A14 A21
55,66 205/45R15 K42 V15 S01
55,66 205/50R15 K1c K2c K42 L02
55,66 215/45R15 K1c K2c K42 L02
Honda Civic 66-81 185/55R15 R70 A01 A02 A04
ED2, ED4, ED7 66-81 195/45R15 A05 A08 A09
E713, E714, E718 66-81 195/50R15 K1a K2b A12 A14 A21
66-81 205/45R15 K42 V15 S01
66-81 205/50R15 K1c K2c L02
66-81 215/45R15 K1c K2c L02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 66-90 185/55R15 R70 A01 A02 A04
ED3, ED6 66-90 195/50R15 K1a K2b A05 A08 A09
E965, F311, F180 66-90 205/45R15 K1a K2b A12 A14 A21
66-90 205/50R15 K1c K2c L02 K42 V15 S01
66-90 215/45R15 K1c K2c L02
Honda Civic 91-96 185/55R15 K42 R70 A01 A02 A04
ED9 91-96 195/45R15 K42 A05 A08 A09
E715 91-96 195/50R15 K1a K2b K42 A12 A14 A21
91-96 205/45R15 K42 V15 S01
91-96 205/50R15 K1c K2c K42 L02
91-96 215/45R15 K1c K2c K42 L02
Honda Civic 80-81 185/55R15 K1a K2b K42 R70 A01 A02 A04
EE4 80-81 195/50R15 K1a K2b K42 A05 A08 A09
E803 80-81 215/45R15 K1a K2b K42 A12 A14 A21
V15 S01
Honda Civic 110 195/50R15 K1a K2b K42 A01 A02 A04
EE8, EE9 110 205/50R15 K1c K2c K42 A05 A08 A09
F468, F469 110 215/45R15 K1c K2c K42 L02 A12 A14 A21
S01
Honda Civic 55-66 185/55R15 K42 R70 A01 A02 A04
EG3, EG4, EG8 55-66 195/45R15 K42 A05 A08 A09
F876, F877, F875 55-66 195/50R15 K1a K42 A12 A14 A21
55-66 195/55R15 G01 K1a K42 K56 V15 S01
55-66 205/45R15 K1a K42
55-66 205/50R15 K1c K2b K41 K42
55-66 215/45R15 K1c K2b K41 K42
Honda Civic 92 185/55R15 K42 R70 A01 A02 A04
EG5 92 195/45R15 K42 A05 A08 A09
F878 92 195/50R15 K1a K42 A12 A14 A21
92 195/55R15 G01 K1a K42 K56 V15 S01
92 205/45R15 K1a K42
92 205/50R15 K1c K2b K41 K42
92 215/45R15 K1c K2b K41 K42
Honda Civic 118 195/55R15 K1a K42 A01 A02 A04
EG6, EG9 118 205/50R15 K1c K2b K41 K42 A05 A08 A09
F879, F884 118 215/45R15 K1c K2b K41 K42 A12 A14 A21
K56 S01
Honda Civic 92 185/55R15 K42 R37 R70 A01 A02 A04
EH6, EH9 92 195/45R15 K42 A05 A08 A09
F883, G070, 92 195/50R15 K1a K42 A12 A14 A21
e6*93/81*0016*.. 92 195/55R15 G01 K1a K42 K56 V15 Y88
92 205/45R15 K1a K42 S01
92 205/50R15 K1c K2b K41 K42
92 215/45R15 K1c K2b K41 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 74,92 185/55R15 K42 R70 A01 A02 A04
EJ1, EJ2 74,92 195/45R15 K42 A05 A08 A09
G623, G624 74,92 195/50R15 K1a K42 A12 A14 A21
74,92 195/55R15 G01 K1a K42 K56 V15 Y88
74,92 205/45R15 K1a K42 S01
74,92 205/50R15 K1c K2b K41 K42
74,92 215/45R15 K1c K2b K41 K42
Honda Civic 77,92 185/55R15 R70 A02 A04 A05
EJ6, EJ8 77,92 195/45R15 T78 A08 A09 A12
e6*93/81*0013*.., 77,92 195/50R15 A01 K1a K2b K42 A14 A21 V15
e6*93/81*0014 77,92 205/45R15 A01 K1a K2b K42 S01
77,92 205/50R15 A01 K1a K2b K42 K45
77,92 215/45R15 A01 K1a K2b K42
Honda Civic 55-66 185/55R15 R70 A02 A04 A05
EJ9 55-66 195/45R15 A08 A09 A12
e6*93/81*0006*.. 55-66 195/50R15 A01 K1a K2b K42 A14 A21 V15
55-66 205/45R15 A01 K1a K2b K42 S01
55-66 205/50R15 A01 K1a K2b K42 K45
55-66 215/45R15 A01 K1a K2b K42
Honda Civic 84 185/55R15 R70 A02 A04 A05
EK1, EK3 84 195/45R15 T78 A08 A09 A12
e6*93/81*0008*.., 84 195/50R15 A01 K1a K2b K42 A14 A21 V15
e6*93/81*0007*.. 84 205/45R15 A01 K1a K2b K42 S01
84 205/50R15 A01 K1a K2b K42 K45
84 215/45R15 A01 K1a K2b K42
Honda Civic 118 195/50R15 A01 K1a K2b K42 R37 A02 A04 A05
EK4 118 195/55R15 A01 K1a K2b K42 K45 A08 A09 A12
e6*93/81*0009*.. 118 205/50R15 A01 K1a K2b K42 K45 A14 A21 S01
118 215/45R15 A01 K1a K2b K42
Honda Civic 66-81 195/60R15 A02 A04 A05
EP1, -2, -4 66-81 205/55R15 A01 K2b K42 A08 A09 A12
e11*98/14* A14 A21 Flh
0173,0174,0188*.. S01
Honda Civic 66-81 195/60R15 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 205/55R15 A01 K1a K2b K42 A08 A09 A12
e11*98/14* A14 A21 Flh
0158-0161,0189*.. S01
Honda Civic 55-66 185/55R15 R70 A02 A04 A05
MA8, MA9 55-66 195/50R15 A01 K1a K2b K42 A08 A09 A12
G916, G917 55-66 205/45R15 A01 K1a K2b K42 A14 A21 V15
e11*93/81* 55-66 205/50R15 A01 K1a K2b K42 K45 S01
0018,0022* 55-66 215/45R15 A01 K1a K2b K42
Honda Civic 83 185/55R15 R70 A02 A04 A05
MB1 83 205/45R15 A01 K1a K2b K42 A08 A09 A12
G918, 83-93 195/50R15 A01 K1a K2b K42 R37 A14 A21 S01
e11*93/81*0023*.. 83-93 205/50R15 A01 K1a K2b K42 K45
83-93 215/45R15 A01 K1a K2b K42
93 195/55R15 A01 K1a K2b K42 K45
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 55-92 185/55R15 R70 A02 A04 A05
MB2, MB3, MB4 55-92 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/27* 55-92 205/45R15 A01 K1a K2b K42 A14 A21 V15
0067,0068,0069*.. 55-92 215/45R15 A01 K1a K2b K42 K45 S01
Honda Civic 63-77 185/55R15 R70 A02 A04 A05
MB7 63-77 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/27*0071*.. 63-77 205/45R15 A01 K1a K2b K42 A14 A21 V15
63-77 215/45R15 A01 K1a K2b K42 K45 S01
Honda Civic Aerod. 55,66,84 185/55R15 R70 A02 A04 A05
MB8, MB9 55,66,84 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/79*0087*.., 55,66,84 205/45R15 A01 K1a K2b K42 A14 A21 V15
e11*96/79*0088*.. 55,66,84 215/45R15 A01 K1a K2b K42 K45 S01
Honda Civic Aerod. 85-92 185/55R15 R70 A02 A04 A05
MC1 85-92 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/79*0089*.. 85-92 205/45R15 A01 K1a K2b K42 A14 A21 V15
85-92 215/45R15 A01 K1a K2b K42 K45 S01
Honda Civic Aerod. 74-77 195/50R15 K1a K2b K42 K45 A01 A02 A04
MC3 74-77 195/55R15 K1a K2b K42 K45 A05 A08 A09
e11*96/79*0091*.. 74-77 205/50R15 K1a K2b K42 K45 A12 A14 A21
74-77 215/45R15 K1a K2b K42 K45 V15 S01
Honda Civic CRX 118 195/50R15 K1a K42 K56 A01 A02 A04
EG2 118 205/50R15 K1c K2b K41 K42 K56 A05 A08 A09
G069, 118 215/45R15 K1c K2b K41 K42 K56 A12 A14 A21
e6*93/81*0017*.. Y88 S01
Honda Civic Coupé 118 195/55R15 K1a K2b K42 K45 A01 A02 A04
EM1 118 205/50R15 K1a K2b K42 K45 A05 A08 A09
e6*93/81*0060*.. A12 A14 A21
S01
Honda Civic Coupé 88-92 195/60R15 A02 A04 A05
EM2 88-92 205/55R15 A01 K2b K42 A08 A09 A12
e6*98/14*0080*.. A14 A21 B03
Cpe S01
Honda Concerto 66-90 185/55R15 K1c K2c K42 R70 A01 A02 A04
HW 66-90 195/50R15 K1c K2c K41 K42 K45 A05 A08 A09
F340 66-90 205/50R15 K1c K2c K41 K42 K45 A12 A14 A21
66-90 215/45R15 K1c K2c K42 V15 S01
Honda Jazz 57,61 185/55R15 K1c K2b K42 K56 R70 A01 A02 A04
GD1,GD5,GE2,GE3 57,61 195/50R15 K1c K2b K42 K56 LK6 A05 A08 A09
e6*98/14*0088,87*.., 57,61 205/50R15 K1c K2b K42 K56 LK6 A12 A14 A21
e6*2001/116*0101*.., V15 S01
e6*2001/116*0102*..
Honda Jazz 66-73 185/60R15 K1c K2b K3b K5b K6b R70 A01 A02 A04
GE6,GG1,GG2,GG3 A05 A08 A09
e6*2001/116*0126*.., A12 A14 A21
e6*2001/116*0125*.., S01
e6*2001/116*0127*..
e6*2001/116*0128*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Prelude 74-77 195/50R15 K1a K2b K42 A01 A02 A04
AB 74-77 205/50R15 K1a K2b K42 A05 A08 A09
C932 A12 A14 A21
S01
Honda Prelude 101 185/55R15 R37 R70 A02 A04 A05
BA2 101 195/50R15 A01 K42 A08 A09 A12
D993 101 195/55R15 A01 K42 A14 A21 V15
101 205/50R15 A01 K1a K2b K42 S01
101 215/45R15 A01 K1a K2b K42
Honda Prelude 80-110 185/55R15 R37 R70 A02 A04 A05
BA4 80-110 195/50R15 A01 K42 A08 A09 A12
E605 80-110 195/55R15 A01 K42 A14 A21 V15
80-110 205/50R15 A01 K1a K2b K42 S01
80-110 215/45R15 A01 K1a K2b K42
Kia Sephia 59-82 185/55R15 A01 G01 R70 A02 A04 A05
FA 59-82 195/50R15 A01 K42 K56 A08 A09 A12
G485, 59-82 205/45R15 A01 K42 K56 A14 A21 V15
e13*95/54*0021*.. 59-82 215/45R15 A01 K42 K56 S01
Kia Sephia, Shuma 65-84,3 185/55R15 R37 R70 A02 A04 A05
FB 65-84,3 195/50R15 A08 A09 A12
e4*96/27*0024*.., 65-84,3 195/55R15 A01 K42 A14 A21 Flh
e4*98/14*0024*.. 65-84,3 215/45R15 A01 K42 K46 Sth V15 S01
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 185/55R15 K42 K56 R70 A01 A02 A04
RF, F 55-107 195/50R15 K1a K2b K42 K56 A05 A08 A09
H224, 55-107 205/50R15 K1a K2b K42 K56 A12 A14 A21
e11*93/81, 55-107 215/45R15 K1a K2b K42 K56 B03 Npf V15
2001/116*0016*.. S01
Rover 2../4.. 55-107 185/55R15 K1c K2c K42 R70 A01 A02 A04
XW 55-107 195/50R15 K1c K2c K41 K42 K45 A05 A08 A09
F377, 55-107 205/50R15 K1c K2c K41 K42 K45 A12 A14 A21
e11*93/81*0030*.. 55-107 215/45R15 K1c K2c K41 K42 K45 V15 S01
Rover 4..,-45, MG ZS 55-110 185/55R15 R37 R70 T81 T82 A02 A04 A05
RT, T 55-110 195/50R15 A01 K1a K2b K42 A08 A09 A12
H093, 55-110 195/55R15 A01 K1a K2b K42 K45 A14 A21 B03
e11*93/81*0014*.., 55-110 205/50R15 A01 K1a K2b K42 K45 V15 S01
e11*2001/116*0014*. 55-110 215/45R15 A01 K1a K2b K42
Mini One, Cooper, -S 65-85 185/60R15 R70 A02 A04 A05
Mini 65-85 185/65R15 R70 A08 A09 A12
e1*2001/116* 65-85 195/55R15 A01 K1c K2a K2b A14 A21 B03
0231*08-.. 65-85 195/60R15 A01 K1c K2a K2b K32 Cbo Flh V15
- ab MJ 2007 65-85 205/50R15 A01 K1c K2c S03
65-85 205/55R15 A01 K1c K2c K32
65-85 215/50R15 A01 K1c K2c K32 K42 K56
65-85 215/55R15 A01 K1c K2c K32 K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

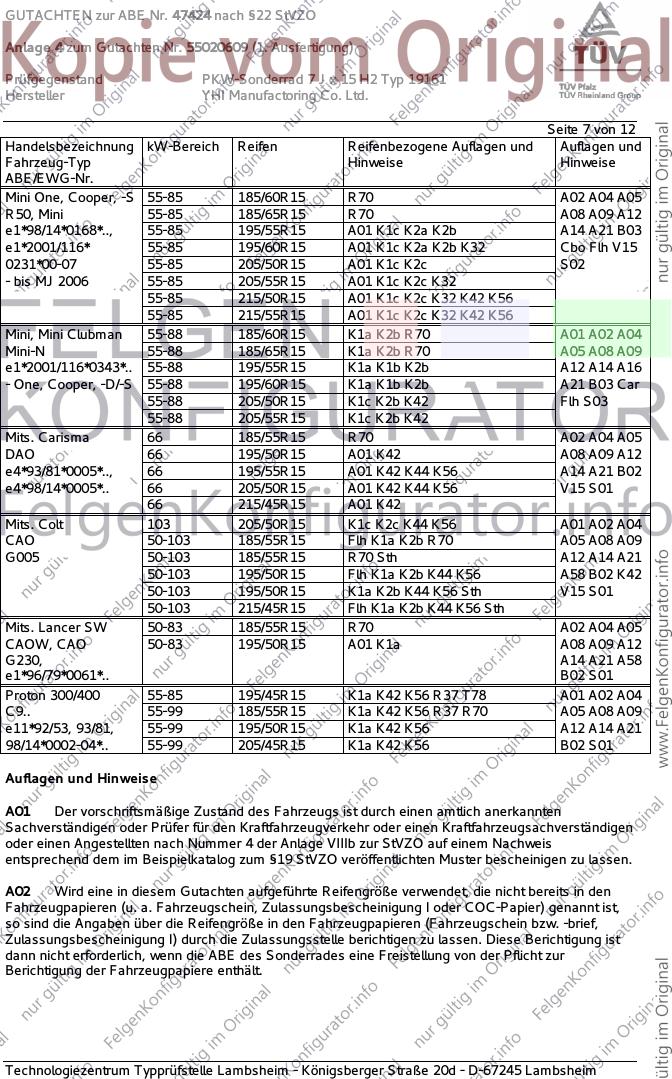

Seite 7 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini One, Cooper, -S 55-85 185/60R15 R70 A02 A04 A05
R50, Mini 55-85 185/65R15 R70 A08 A09 A12
e1*98/14*0168*.., 55-85 195/55R15 A01 K1c K2a K2b A14 A21 B03
e1*2001/116* 55-85 195/60R15 A01 K1c K2a K2b K32 Cbo Flh V15
0231*00-07 55-85 205/50R15 A01 K1c K2c S02
- bis MJ 2006 55-85 205/55R15 A01 K1c K2c K32
55-85 215/50R15 A01 K1c K2c K32 K42 K56
55-85 215/55R15 A01 K1c K2c K32 K42 K56
Mini, Mini Clubman 55-88 185/60R15 K1a K2b R70 A01 A02 A04
Mini-N 55-88 185/65R15 K1a K2b R70 A05 A08 A09
e1*2001/116*0343*.. 55-88 195/55R15 K1a K1b K2b A12 A14 A16
- One, Cooper, -D/-S 55-88 195/60R15 K1a K1b K2b A21 B03 Car
55-88 205/50R15 K1c K2b K42 Flh S03
55-88 205/55R15 K1c K2b K42
Mits. Carisma 66 185/55R15 R70 A02 A04 A05
DAO 66 195/50R15 A01 K42 A08 A09 A12
e4*93/81*0005*.., 66 195/55R15 A01 K42 K44 K56 A14 A21 B02
e4*98/14*0005*.. 66 205/50R15 A01 K42 K44 K56 V15 S01
66 215/45R15 A01 K42
Mits. Colt 103 205/50R15 K1c K2c K44 K56 A01 A02 A04
CAO 50-103 185/55R15 Flh K1a K2b R70 A05 A08 A09
G005 50-103 185/55R15 R70 Sth A12 A14 A21
50-103 195/50R15 Flh K1a K2b K44 K56 A58 B02 K42
50-103 195/50R15 K1a K2b K44 K56 Sth V15 S01
50-103 215/45R15 Flh K1a K2b K44 K56 Sth
Mits. Lancer SW 50-83 185/55R15 R70 A02 A04 A05
CAOW, CAO 50-83 195/50R15 A01 K1a A08 A09 A12
G230, A14 A21 A58
e1*96/79*0061*.. B02 S01
Proton 300/400 55-85 195/45R15 K1a K42 K56 R37 T78 A01 A02 A04
C9.. 55-99 185/55R15 K1a K42 K56 R37 R70 A05 A08 A09
e11*92/53, 93/81, 55-99 195/50R15 K1a K42 K56 A12 A14 A21
98/14*0002-04*.. 55-99 205/45R15 K1a K42 K56 B02 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

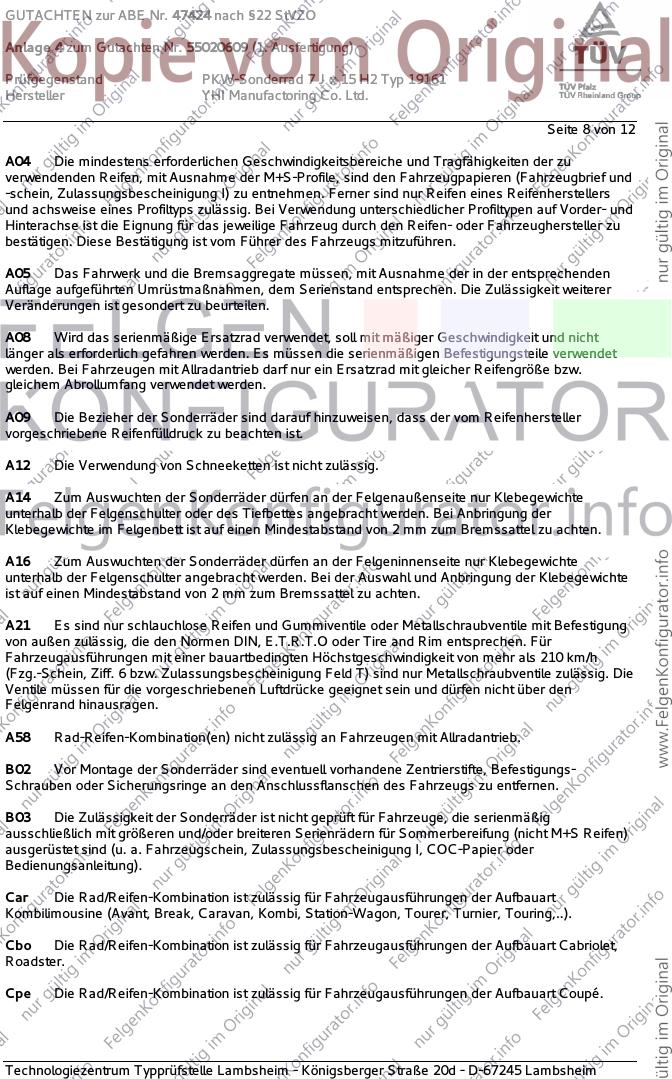

Seite 8 von 12
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

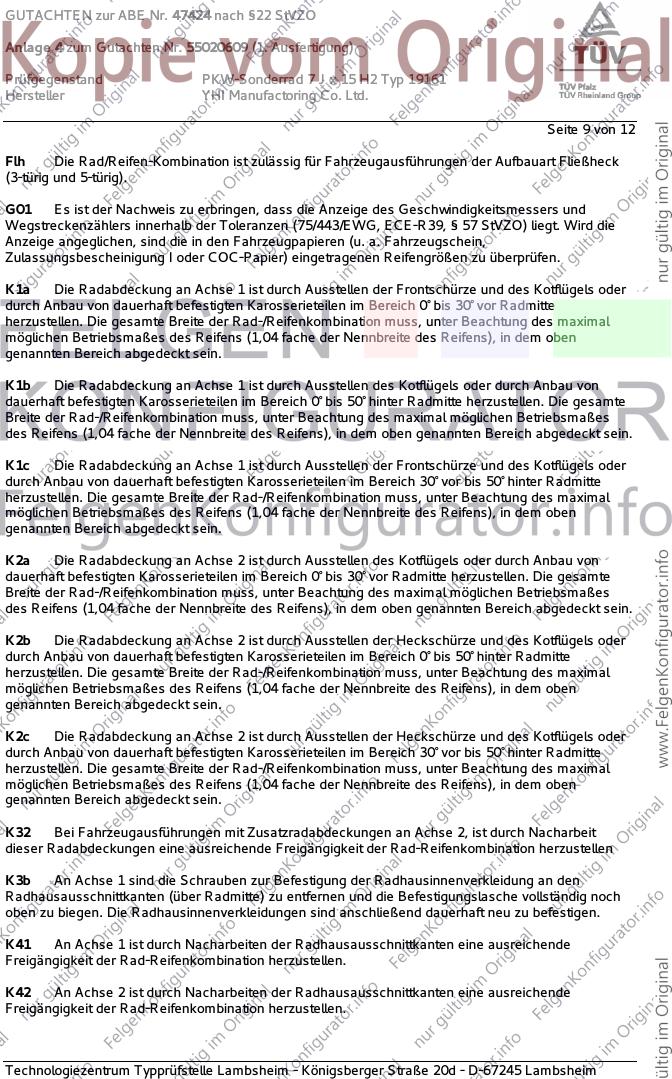

Seite 9 von 12
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

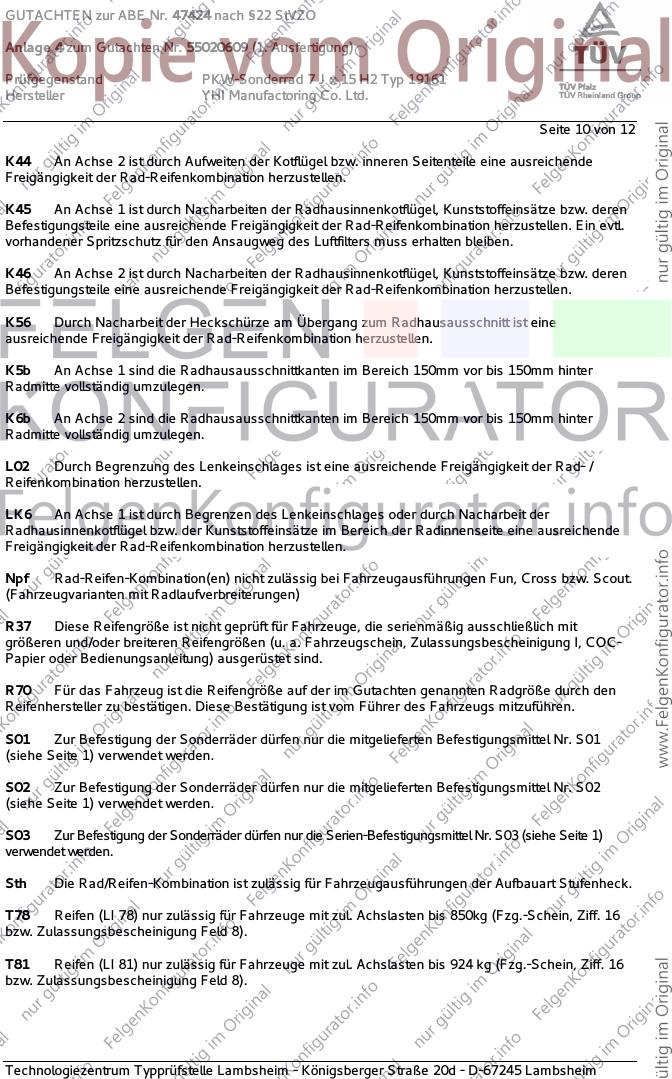

Seite 10 von 12
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

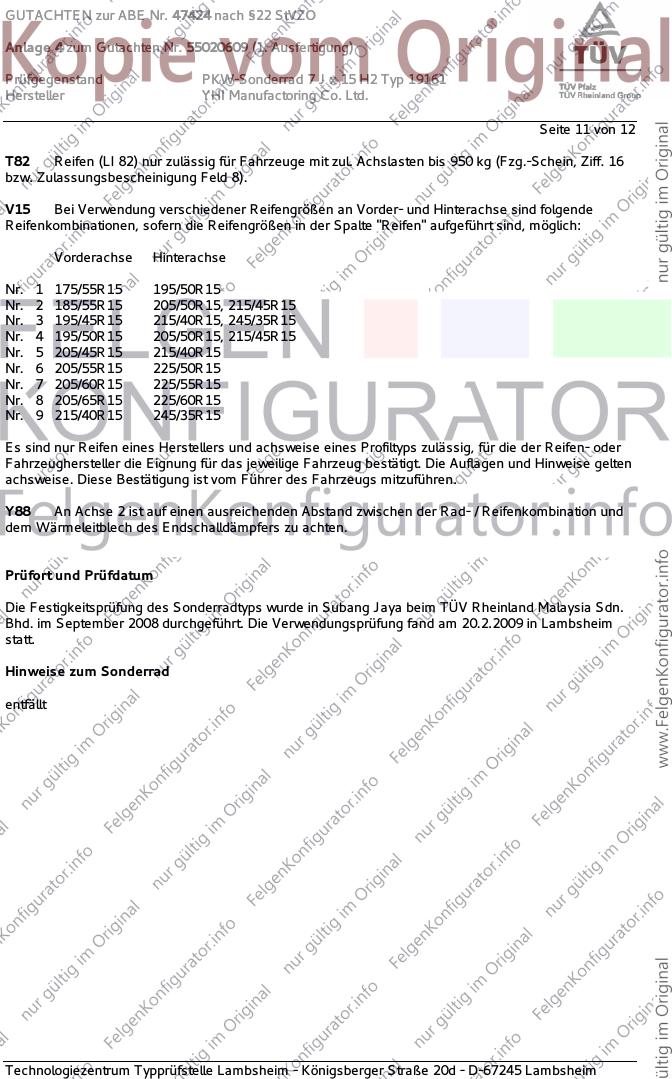

Seite 11 von 12
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im September 2008 durchgeführt. Die Verwendungsprüfung fand am 20.2.2009 in Lambsheim
statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Februar 2009
Pohl 00132533.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
