GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell S988 Sparco Pista
Typ 29017
Radgröße 6 J x 14 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 29017 500 / Ø63,4-56,1 4/100/56,1 37 500 1880
Kennzeichnungen
KBA-Nummer 47836
Herstellerzeichen OZ
Radtyp und Ausführung 29017 500
Radgröße 6 J x 14 H2
Einpresstiefe ET 37
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55004110 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Honda
Kia
MG Rover
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

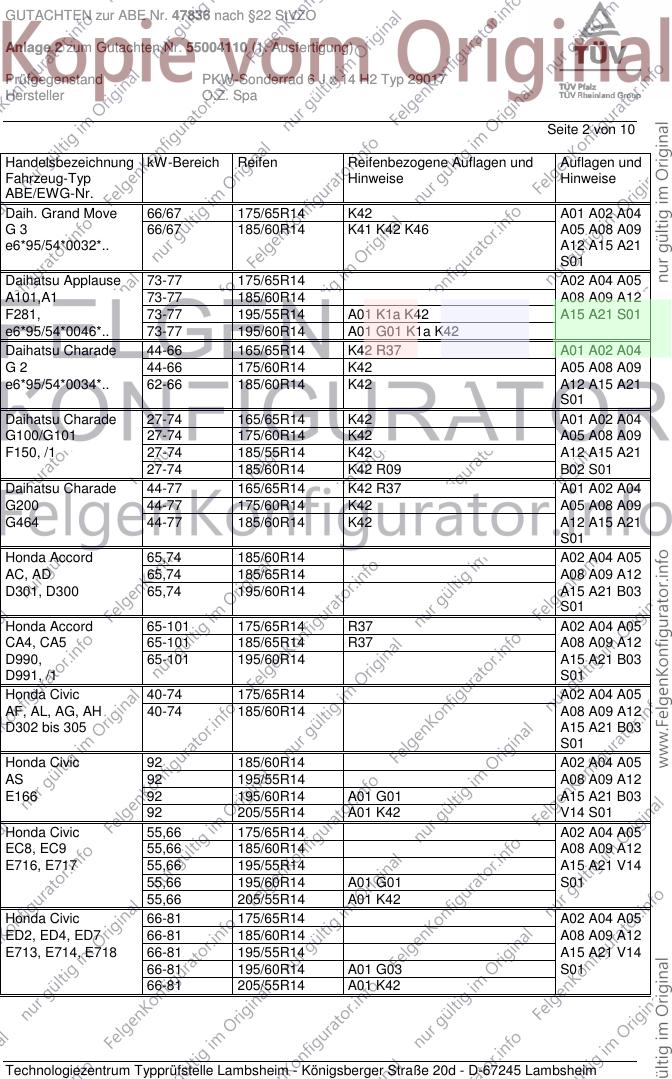

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daih. Grand Move 66/67 175/65R14 K42 A01 A02 A04
G3 66/67 185/60R14 K41 K42 K46 A05 A08 A09
e6*95/54*0032*.. A12 A15 A21
S01
Daihatsu Applause 73-77 175/65R14 A02 A04 A05
A101,A1 73-77 185/60R14 A08 A09 A12
F281, 73-77 195/55R14 A01 K1a K42 A15 A21 S01
e6*95/54*0046*.. 73-77 195/60R14 A01 G01 K1a K42
Daihatsu Charade 44-66 165/65R14 K42 R37 A01 A02 A04
G2 44-66 175/60R14 K42 A05 A08 A09
e6*95/54*0034*.. 62-66 185/60R14 K42 A12 A15 A21
S01
Daihatsu Charade 27-74 165/65R14 K42 A01 A02 A04
G100/G101 27-74 175/60R14 K42 A05 A08 A09
F150, /1 27-74 185/55R14 K42 A12 A15 A21
27-74 185/60R14 K42 R09 B02 S01
Daihatsu Charade 44-77 165/65R14 K42 R37 A01 A02 A04
G200 44-77 175/60R14 K42 A05 A08 A09
G464 44-77 185/60R14 K42 A12 A15 A21
S01
Honda Accord 65,74 185/60R14 A02 A04 A05
AC, AD 65,74 185/65R14 A08 A09 A12
D301, D300 65,74 195/60R14 A15 A21 B03
S01
Honda Accord 65-101 175/65R14 R37 A02 A04 A05
CA4, CA5 65-101 185/65R14 R37 A08 A09 A12
D990, 65-101 195/60R14 A15 A21 B03
D991, /1 S01
Honda Civic 40-74 175/65R14 A02 A04 A05
AF, AL, AG, AH 40-74 185/60R14 A08 A09 A12
D302 bis 305 A15 A21 B03
S01
Honda Civic 92 185/60R14 A02 A04 A05
AS 92 195/55R14 A08 A09 A12
E166 92 195/60R14 A01 G01 A15 A21 B03
92 205/55R14 A01 K42 V14 S01
Honda Civic 55,66 175/65R14 A02 A04 A05
EC8, EC9 55,66 185/60R14 A08 A09 A12
E716, E717 55,66 195/55R14 A15 A21 V14
55,66 195/60R14 A01 G01 S01
55,66 205/55R14 A01 K42
Honda Civic 66-81 175/65R14 A02 A04 A05
ED2, ED4, ED7 66-81 185/60R14 A08 A09 A12
E713, E714, E718 66-81 195/55R14 A15 A21 V14
66-81 195/60R14 A01 G03 S01
66-81 205/55R14 A01 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

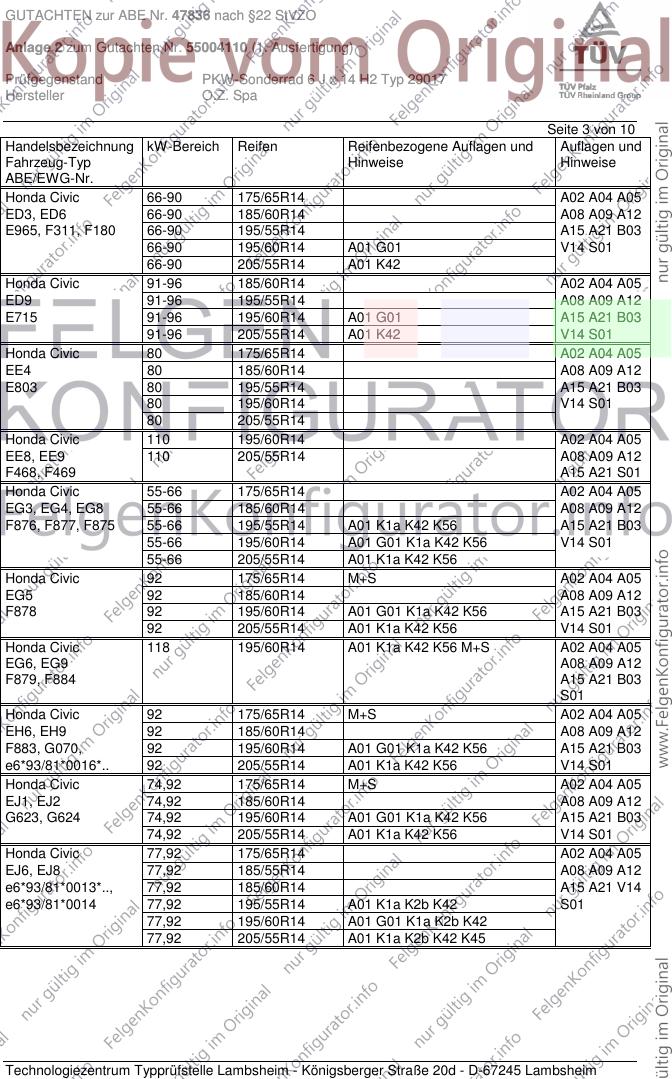

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 66-90 175/65R14 A02 A04 A05
ED3, ED6 66-90 185/60R14 A08 A09 A12
E965, F311, F180 66-90 195/55R14 A15 A21 B03
66-90 195/60R14 A01 G01 V14 S01
66-90 205/55R14 A01 K42
Honda Civic 91-96 185/60R14 A02 A04 A05
ED9 91-96 195/55R14 A08 A09 A12
E715 91-96 195/60R14 A01 G01 A15 A21 B03
91-96 205/55R14 A01 K42 V14 S01
Honda Civic 80 175/65R14 A02 A04 A05
EE4 80 185/60R14 A08 A09 A12
E803 80 195/55R14 A15 A21 B03
80 195/60R14 V14 S01
80 205/55R14
Honda Civic 110 195/60R14 A02 A04 A05
EE8, EE9 110 205/55R14 A08 A09 A12
F468, F469 A15 A21 S01
Honda Civic 55-66 175/65R14 A02 A04 A05
EG3, EG4, EG8 55-66 185/60R14 A08 A09 A12
F876, F877, F875 55-66 195/55R14 A01 K1a K42 K56 A15 A21 B03
55-66 195/60R14 A01 G01 K1a K42 K56 V14 S01
55-66 205/55R14 A01 K1a K42 K56
Honda Civic 92 175/65R14 M+S A02 A04 A05
EG5 92 185/60R14 A08 A09 A12
F878 92 195/60R14 A01 G01 K1a K42 K56 A15 A21 B03
92 205/55R14 A01 K1a K42 K56 V14 S01
Honda Civic 118 195/60R14 A01 K1a K42 K56 M+S A02 A04 A05
EG6, EG9 A08 A09 A12
F879, F884 A15 A21 B03
S01
Honda Civic 92 175/65R14 M+S A02 A04 A05
EH6, EH9 92 185/60R14 A08 A09 A12
F883, G070, 92 195/60R14 A01 G01 K1a K42 K56 A15 A21 B03
e6*93/81*0016*.. 92 205/55R14 A01 K1a K42 K56 V14 S01
Honda Civic 74,92 175/65R14 M+S A02 A04 A05
EJ1, EJ2 74,92 185/60R14 A08 A09 A12
G623, G624 74,92 195/60R14 A01 G01 K1a K42 K56 A15 A21 B03
74,92 205/55R14 A01 K1a K42 K56 V14 S01
Honda Civic 77,92 175/65R14 A02 A04 A05
EJ6, EJ8 77,92 185/55R14 A08 A09 A12
e6*93/81*0013*.., 77,92 185/60R14 A15 A21 V14
e6*93/81*0014 77,92 195/55R14 A01 K1a K2b K42 S01
77,92 195/60R14 A01 G01 K1a K2b K42
77,92 205/55R14 A01 K1a K2b K42 K45
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

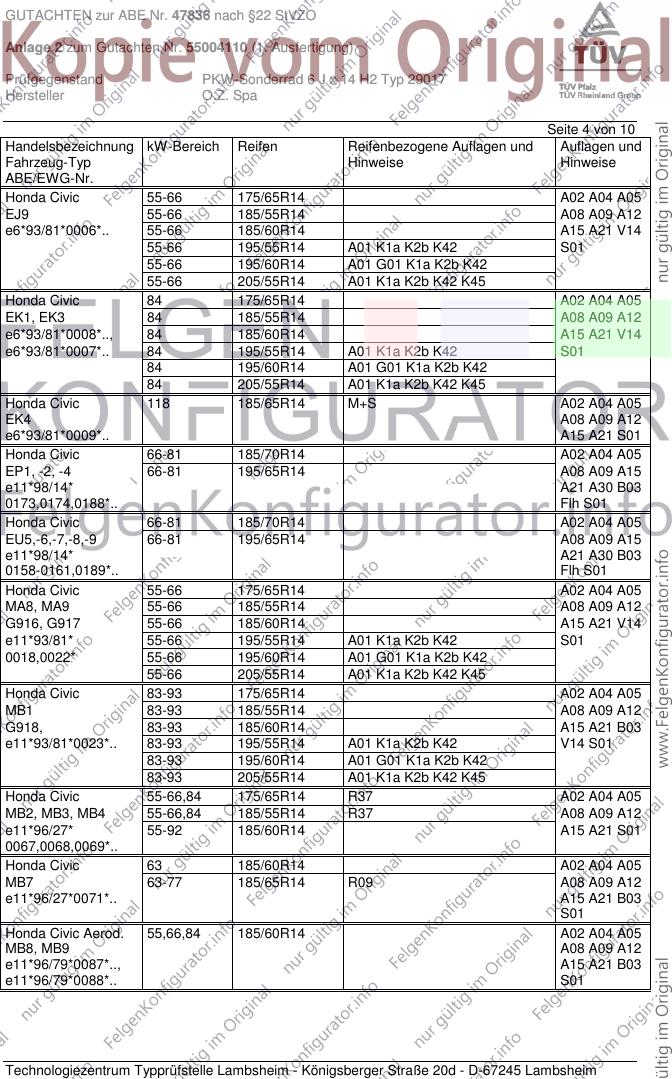

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 175/65R14 A02 A04 A05
EJ9 55-66 185/55R14 A08 A09 A12
e6*93/81*0006*.. 55-66 185/60R14 A15 A21 V14
55-66 195/55R14 A01 K1a K2b K42 S01
55-66 195/60R14 A01 G01 K1a K2b K42
55-66 205/55R14 A01 K1a K2b K42 K45
Honda Civic 84 175/65R14 A02 A04 A05
EK1, EK3 84 185/55R14 A08 A09 A12
e6*93/81*0008*.., 84 185/60R14 A15 A21 V14
e6*93/81*0007*.. 84 195/55R14 A01 K1a K2b K42 S01
84 195/60R14 A01 G01 K1a K2b K42
84 205/55R14 A01 K1a K2b K42 K45
Honda Civic 118 185/65R14 M+S A02 A04 A05
EK4 A08 A09 A12
e6*93/81*0009*.. A15 A21 S01
Honda Civic 66-81 185/70R14 A02 A04 A05
EP1, -2, -4 66-81 195/65R14 A08 A09 A15
e11*98/14* A21 A30 B03
0173,0174,0188*.. Flh S01
Honda Civic 66-81 185/70R14 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 195/65R14 A08 A09 A15
e11*98/14* A21 A30 B03
0158-0161,0189*.. Flh S01
Honda Civic 55-66 175/65R14 A02 A04 A05
MA8, MA9 55-66 185/55R14 A08 A09 A12
G916, G917 55-66 185/60R14 A15 A21 V14
e11*93/81* 55-66 195/55R14 A01 K1a K2b K42 S01
0018,0022* 55-66 195/60R14 A01 G01 K1a K2b K42
55-66 205/55R14 A01 K1a K2b K42 K45
Honda Civic 83-93 175/65R14 A02 A04 A05
MB1 83-93 185/55R14 A08 A09 A12
G918, 83-93 185/60R14 A15 A21 B03
e11*93/81*0023*.. 83-93 195/55R14 A01 K1a K2b K42 V14 S01
83-93 195/60R14 A01 G01 K1a K2b K42
83-93 205/55R14 A01 K1a K2b K42 K45
Honda Civic 55-66,84 175/65R14 R37 A02 A04 A05
MB2, MB3, MB4 55-66,84 185/55R14 R37 A08 A09 A12
e11*96/27* 55-92 185/60R14 A15 A21 S01
0067,0068,0069*..
Honda Civic 63 185/60R14 A02 A04 A05
MB7 63-77 185/65R14 R09 A08 A09 A12
e11*96/27*0071*.. A15 A21 B03
S01
Honda Civic Aerod. 55,66,84 185/60R14 A02 A04 A05
MB8, MB9 A08 A09 A12
e11*96/79*0087*.., A15 A21 B03
e11*96/79*0088*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

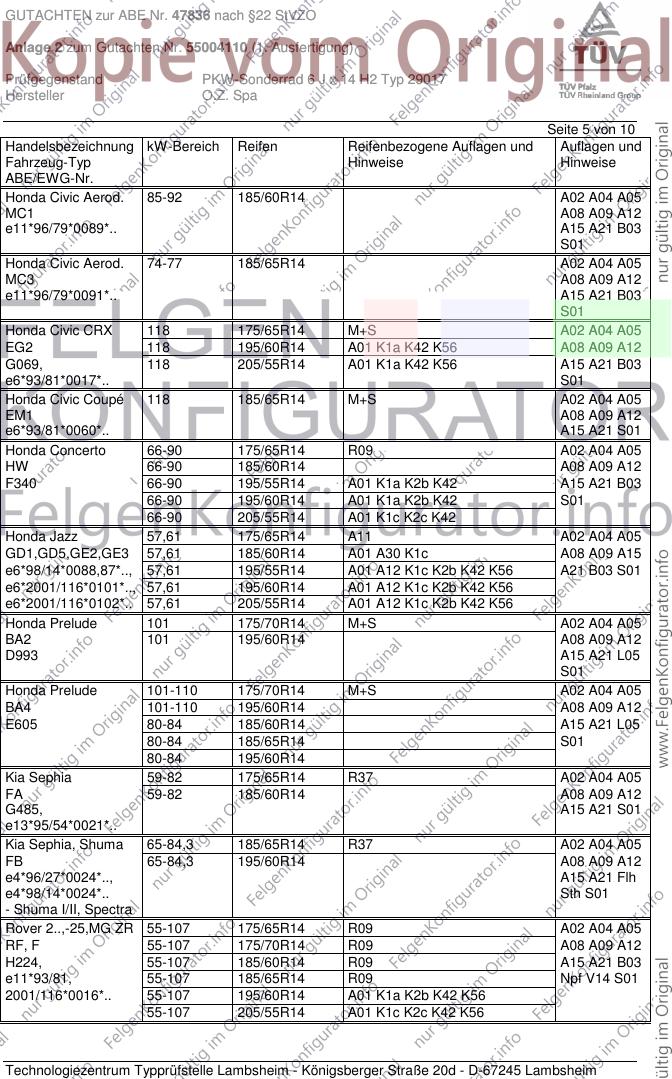

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Aerod. 85-92 185/60R14 A02 A04 A05
MC1 A08 A09 A12
e11*96/79*0089*.. A15 A21 B03
S01
Honda Civic Aerod. 74-77 185/65R14 A02 A04 A05
MC3 A08 A09 A12
e11*96/79*0091*.. A15 A21 B03
S01
Honda Civic CRX 118 175/65R14 M+S A02 A04 A05
EG2 118 195/60R14 A01 K1a K42 K56 A08 A09 A12
G069, 118 205/55R14 A01 K1a K42 K56 A15 A21 B03
e6*93/81*0017*.. S01
Honda Civic Coupé 118 185/65R14 M+S A02 A04 A05
EM1 A08 A09 A12
e6*93/81*0060*.. A15 A21 S01
Honda Concerto 66-90 175/65R14 R09 A02 A04 A05
HW 66-90 185/60R14 A08 A09 A12
F340 66-90 195/55R14 A01 K1a K2b K42 A15 A21 B03
66-90 195/60R14 A01 K1a K2b K42 S01
66-90 205/55R14 A01 K1c K2c K42
Honda Jazz 57,61 175/65R14 A11 A02 A04 A05
GD1,GD5,GE2,GE3 57,61 185/60R14 A01 A30 K1c A08 A09 A15
e6*98/14*0088,87*.., 57,61 195/55R14 A01 A12 K1c K2b K42 K56 A21 B03 S01
e6*2001/116*0101*.., 57,61 195/60R14 A01 A12 K1c K2b K42 K56
e6*2001/116*0102*.. 57,61 205/55R14 A01 A12 K1c K2b K42 K56
Honda Prelude 101 175/70R14 M+S A02 A04 A05
BA2 101 195/60R14 A08 A09 A12
D993 A15 A21 L05
S01
Honda Prelude 101-110 175/70R14 M+S A02 A04 A05
BA4 101-110 195/60R14 A08 A09 A12
E605 80-84 185/60R14 A15 A21 L05
80-84 185/65R14 S01
80-84 195/60R14
Kia Sephia 59-82 175/65R14 R37 A02 A04 A05
FA 59-82 185/60R14 A08 A09 A12
G485, A15 A21 S01
e13*95/54*0021*..
Kia Sephia, Shuma 65-84,3 185/65R14 R37 A02 A04 A05
FB 65-84,3 195/60R14 A08 A09 A12
e4*96/27*0024*.., A15 A21 Flh
e4*98/14*0024*.. Sth S01
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 175/65R14 R09 A02 A04 A05
RF, F 55-107 175/70R14 R09 A08 A09 A12
H224, 55-107 185/60R14 R09 A15 A21 B03
e11*93/81, 55-107 185/65R14 R09 Npf V14 S01
2001/116*0016*.. 55-107 195/60R14 A01 K1a K2b K42 K56
55-107 205/55R14 A01 K1c K2c K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

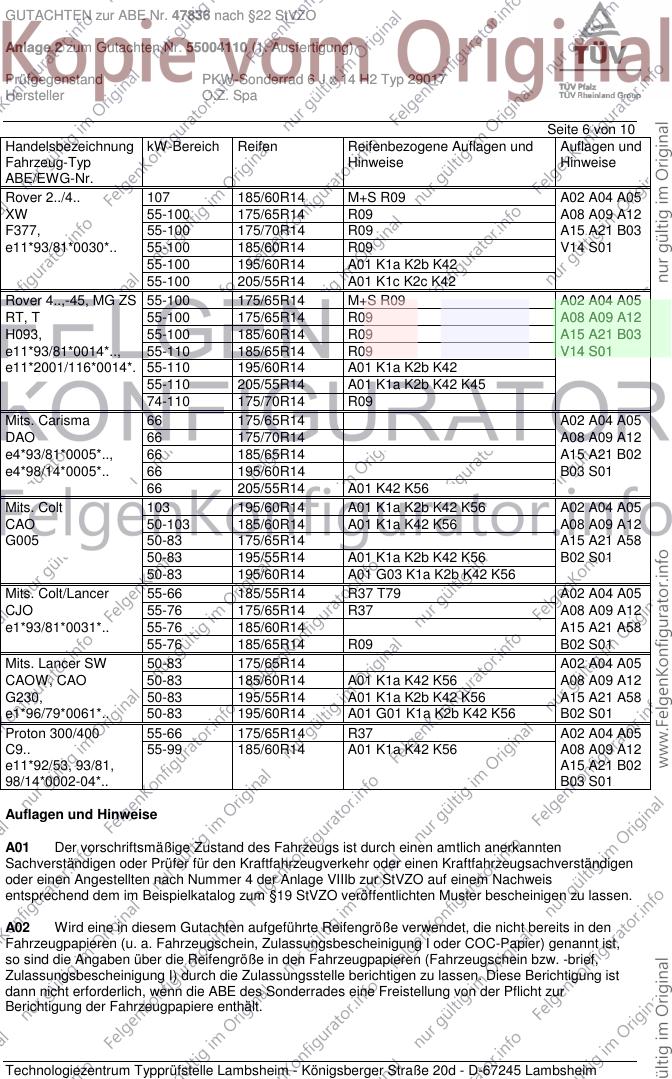

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 6 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 2../4.. 107 185/60R14 M+S R09 A02 A04 A05
XW 55-100 175/65R14 R09 A08 A09 A12
F377, 55-100 175/70R14 R09 A15 A21 B03
e11*93/81*0030*.. 55-100 185/60R14 R09 V14 S01
55-100 195/60R14 A01 K1a K2b K42
55-100 205/55R14 A01 K1c K2c K42
Rover 4..,-45, MG ZS 55-100 175/65R14 M+S R09 A02 A04 A05
RT, T 55-100 175/65R14 R09 A08 A09 A12
H093, 55-100 185/60R14 R09 A15 A21 B03
e11*93/81*0014*.., 55-110 185/65R14 R09 V14 S01
e11*2001/116*0014*. 55-110 195/60R14 A01 K1a K2b K42
55-110 205/55R14 A01 K1a K2b K42 K45
74-110 175/70R14 R09
Mits. Carisma 66 175/65R14 A02 A04 A05
DAO 66 175/70R14 A08 A09 A12
e4*93/81*0005*.., 66 185/65R14 A15 A21 B02
e4*98/14*0005*.. 66 195/60R14 B03 S01
66 205/55R14 A01 K42 K56
Mits. Colt 103 195/60R14 A01 K1a K2b K42 K56 A02 A04 A05
CAO 50-103 185/60R14 A01 K1a K42 K56 A08 A09 A12
G005 50-83 175/65R14 A15 A21 A58
50-83 195/55R14 A01 K1a K2b K42 K56 B02 S01
50-83 195/60R14 A01 G03 K1a K2b K42 K56
Mits. Colt/Lancer 55-66 185/55R14 R37 T79 A02 A04 A05
CJO 55-76 175/65R14 R37 A08 A09 A12
e1*93/81*0031*.. 55-76 185/60R14 A15 A21 A58
55-76 185/65R14 R09 B02 S01
Mits. Lancer SW 50-83 175/65R14 A02 A04 A05
CAOW, CAO 50-83 185/60R14 A01 K1a K42 K56 A08 A09 A12
G230, 50-83 195/55R14 A01 K1a K2b K42 K56 A15 A21 A58
e1*96/79*0061*.. 50-83 195/60R14 A01 G01 K1a K2b K42 K56 B02 S01
Proton 300/400 55-66 175/65R14 R37 A02 A04 A05
C9.. 55-99 185/60R14 A01 K1a K42 K56 A08 A09 A12
e11*92/53, 93/81, A15 A21 B02
98/14*0002-04*.. B03 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

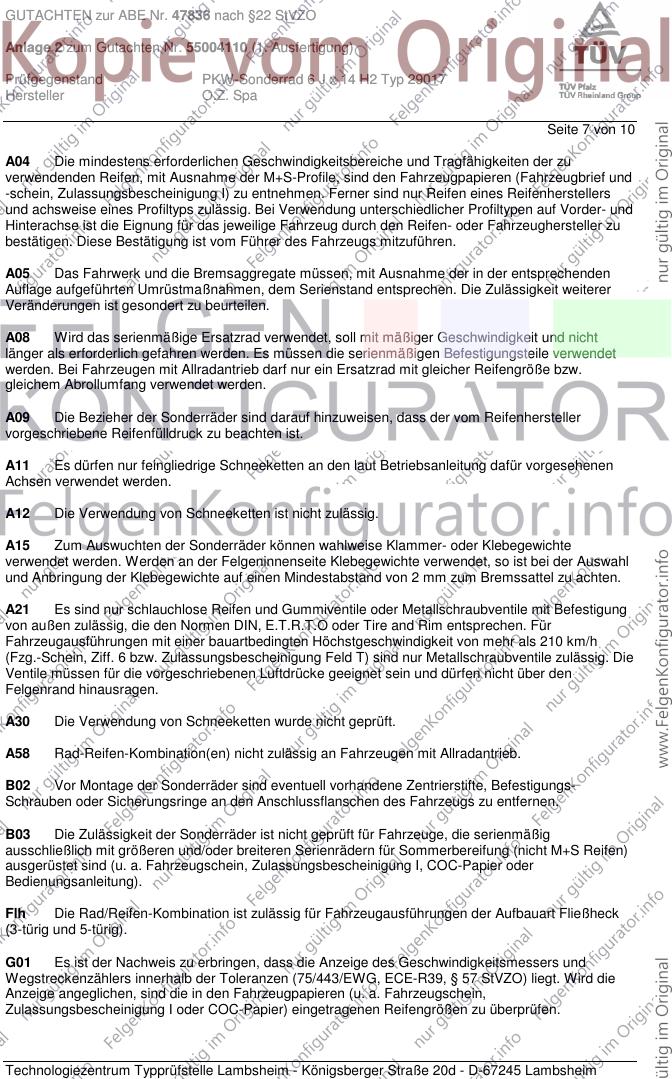

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 7 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

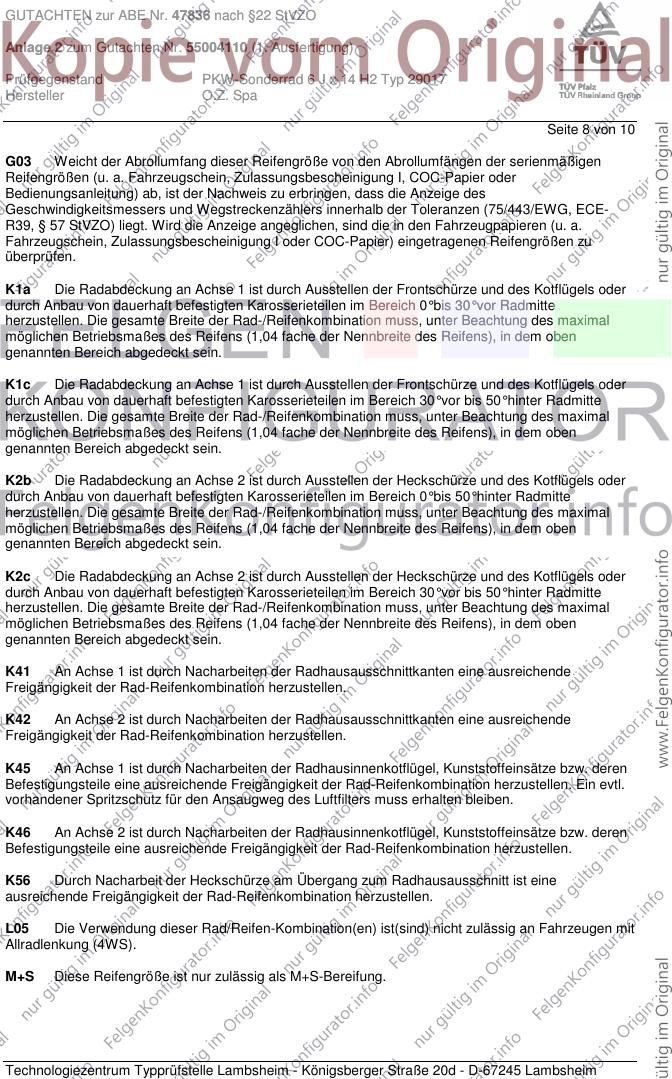

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 8 von 10
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.

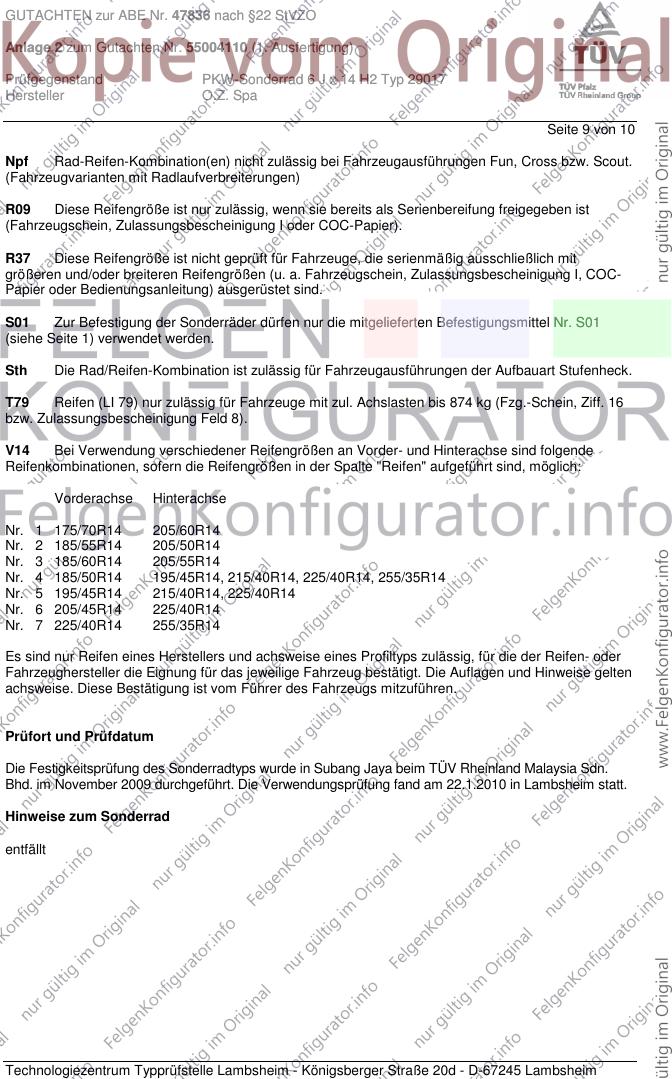

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 9 von 10
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V14 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/70R14 205/60R14
Nr. 2 185/55R14 205/50R14
Nr. 3 185/60R14 205/55R14
Nr. 4 185/50R14 195/45R14, 215/40R14, 225/40R14, 255/35R14
Nr. 5 195/45R14 215/40R14, 225/40R14
Nr. 6 205/45R14 225/40R14
Nr. 7 225/40R14 255/35R14
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im November 2009 durchgeführt. Die Verwendungsprüfung fand am 22.1.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt

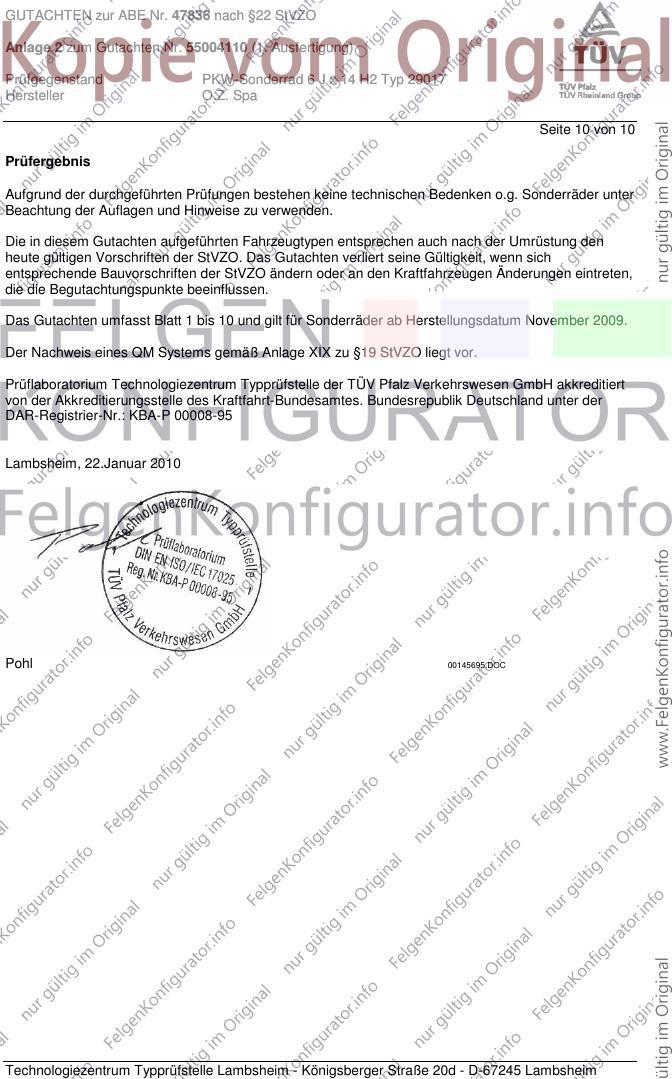

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 22.Januar 2010
Pohl 00145695.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
