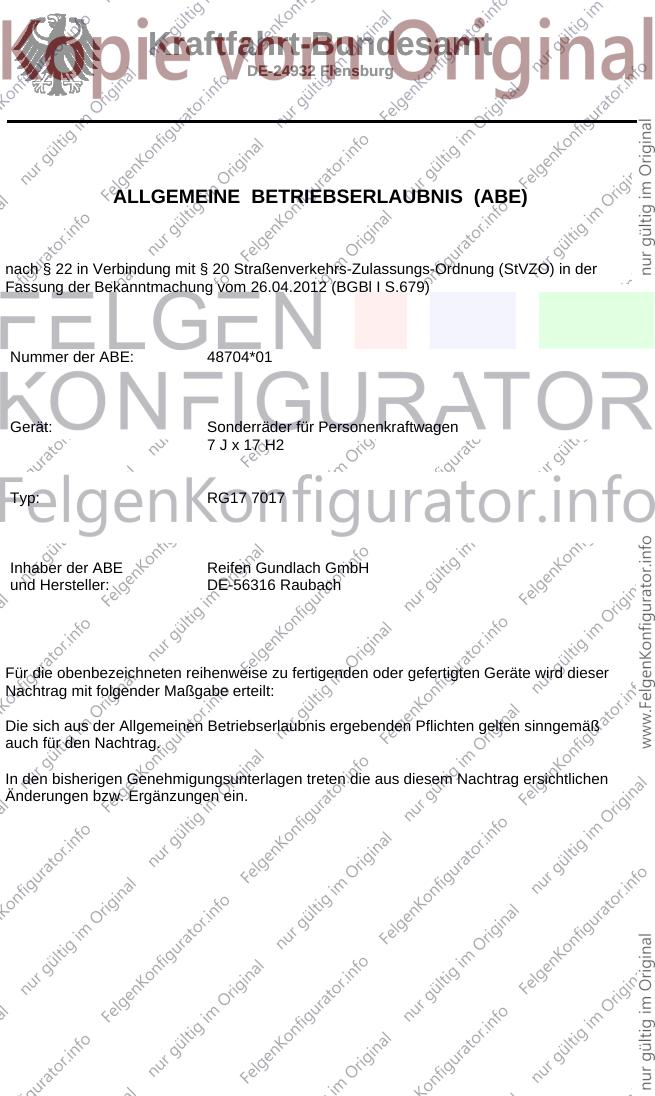

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48704*01
Gerät: Sonderräder für Personenkraftwagen
7 J x 17 H2
Typ: RG17 7017
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

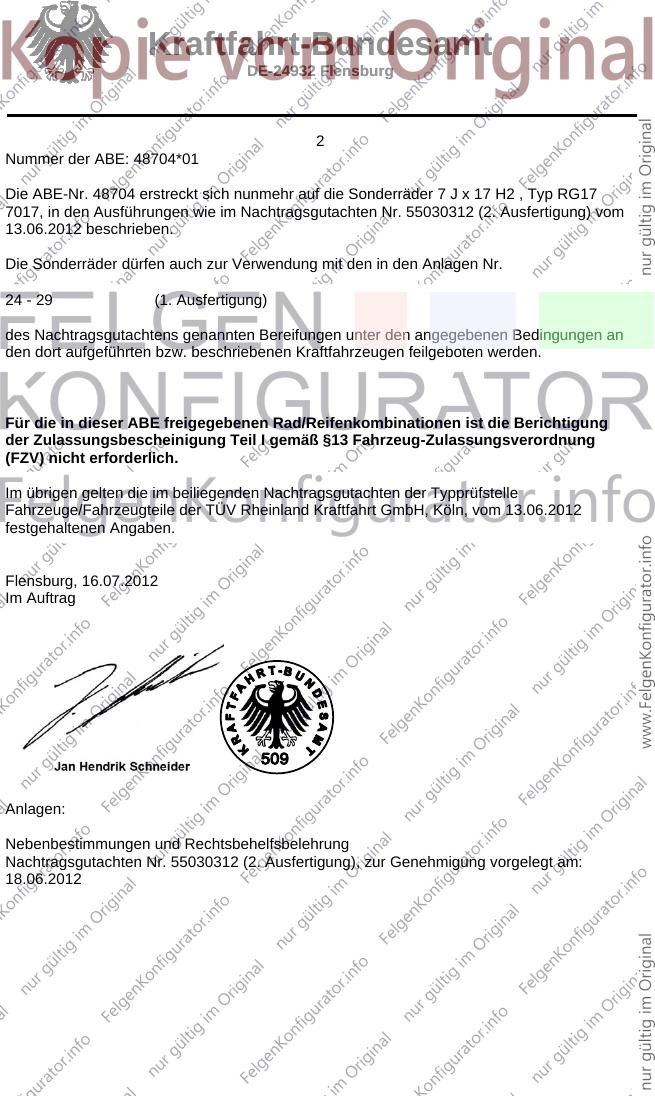

2
Nummer der ABE: 48704*01
Die ABE-Nr. 48704 erstreckt sich nunmehr auf die Sonderräder 7 J x 17 H2 , Typ RG17
7017, in den Ausführungen wie im Nachtragsgutachten Nr. 55030312 (2. Ausfertigung) vom
13.06.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
24 - 29 (1. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 13.06.2012
festgehaltenen Angaben.
Flensburg, 16.07.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55030312 (2. Ausfertigung), zur Genehmigung vorgelegt am:
18.06.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48704*01

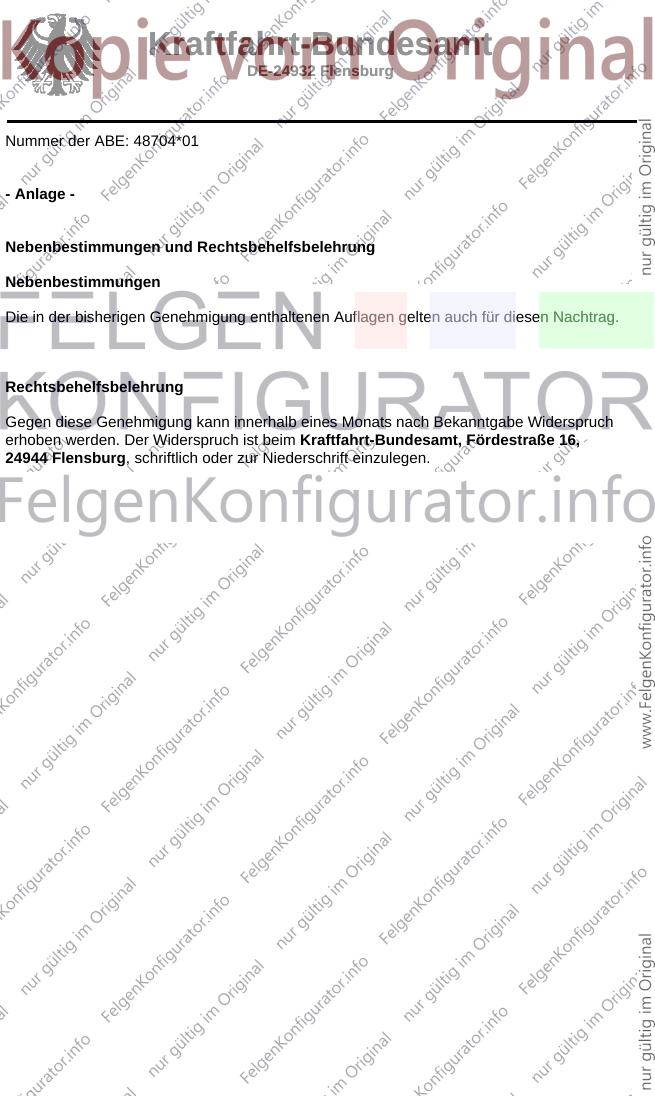

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

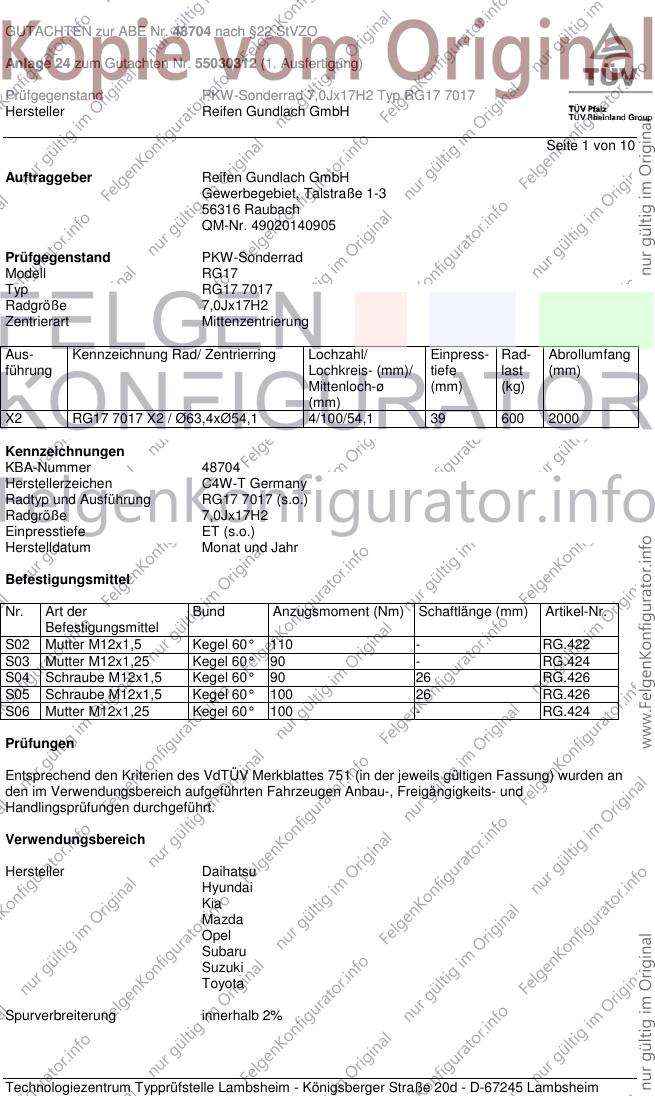

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG17
Typ RG17 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RG17 7017 X2 / Ø63,4xØ54,1 4/100/54,1 39 600 2000
Kennzeichnungen
KBA-Nummer 48704
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG17 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.422
S03 Mutter M12x1,25 Kegel 60° 90 - RG.424
S04 Schraube M12x1,5 Kegel 60° 90 26 RG.426
S05 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S06 Mutter M12x1,25 Kegel 60° 100 - RG.424
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

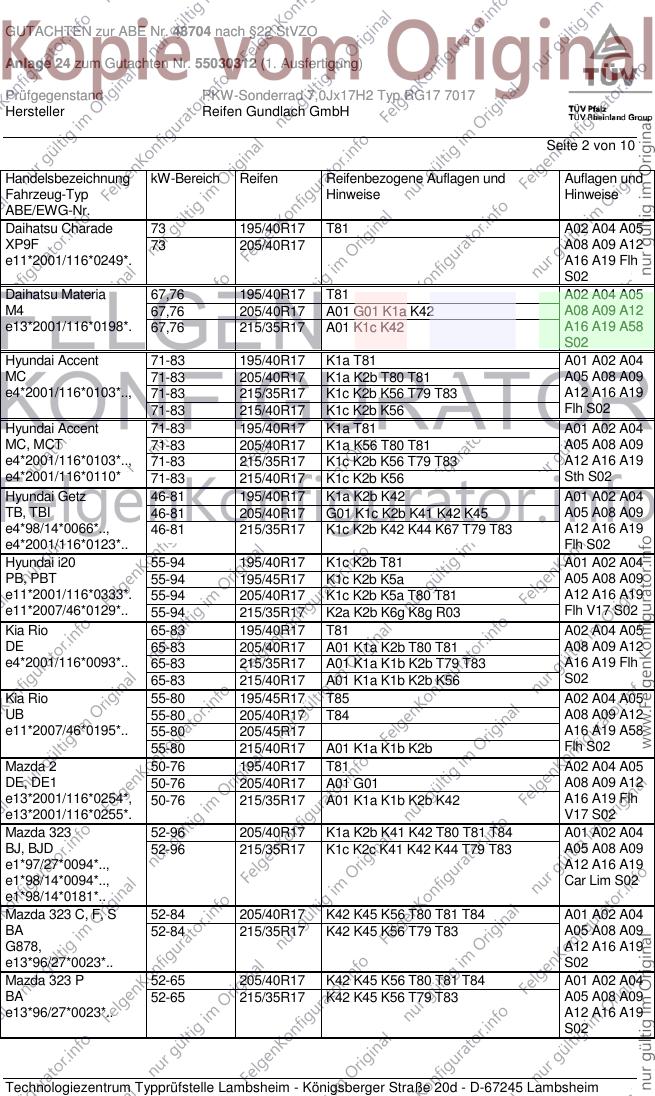

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A02 A04 A05
XP9F 73 205/40R17 A08 A09 A12
e11*2001/116*0249*. A16 A19 Flh
S02
Daihatsu Materia 67,76 195/40R17 T81 A02 A04 A05
M4 67,76 205/40R17 A01 G01 K1a K42 A08 A09 A12
e13*2001/116*0198*. 67,76 215/35R17 A01 K1c K42 A16 A19 A58
S02
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A02 A04
MC 71-83 205/40R17 K1a K2b T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A16 A19
71-83 215/40R17 K1c K2b K56 Flh S02
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A02 A04
MC, MCT 71-83 205/40R17 K1a K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A16 A19
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56 Sth S02
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A05 A08 A09
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A12 A16 A19
e4*2001/116*0123*.. Flh S02
Hyundai i20 55-94 195/40R17 K1c K2b T81 A01 A02 A04
PB, PBT 55-94 195/45R17 K1c K2b K5a A05 A08 A09
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 A12 A16 A19
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03 Flh V17 S02
Kia Rio 65-83 195/40R17 T81 A02 A04 A05
DE 65-83 205/40R17 A01 K1a K2b T80 T81 A08 A09 A12
e4*2001/116*0093*.. 65-83 215/35R17 A01 K1a K1b K2b T79 T83 A16 A19 Flh
65-83 215/40R17 A01 K1a K1b K2b K56 S02
Kia Rio 55-80 195/45R17 T85 A02 A04 A05
UB 55-80 205/40R17 T84 A08 A09 A12
e11*2007/46*0195*.. 55-80 205/45R17 A16 A19 A58
55-80 215/40R17 A01 K1a K1b K2b Flh S02
Mazda 2 50-76 195/40R17 T81 A02 A04 A05
DE, DE1 50-76 205/40R17 A01 G01 A08 A09 A12
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42 A16 A19 Flh
e13*2001/116*0255*. V17 S02
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A02 A04
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A05 A08 A09
e1*97/27*0094*.., A12 A16 A19
e1*98/14*0094*.., Car Lim S02
e1*98/14*0181*..
Mazda 323 C, F, S 52-84 205/40R17 K42 K45 K56 T80 T81 T84 A01 A02 A04
BA 52-84 215/35R17 K42 K45 K56 T79 T83 A05 A08 A09
G878, A12 A16 A19
e13*96/27*0023*.. S02
Mazda 323 P 52-65 205/40R17 K42 K45 K56 T80 T81 T84 A01 A02 A04
BA 52-65 215/35R17 K42 K45 K56 T79 T83 A05 A08 A09
e13*96/27*0023*.. A12 A16 A19
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 10

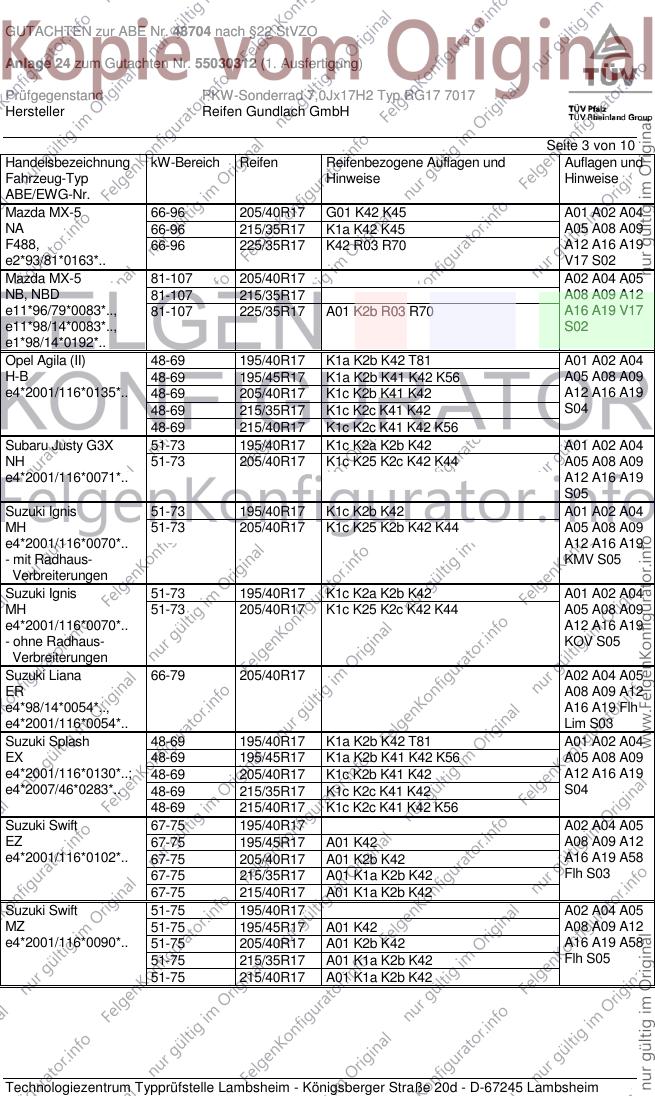

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 66-96 205/40R17 G01 K42 K45 A01 A02 A04
NA 66-96 215/35R17 K1a K42 K45 A05 A08 A09
F488, 66-96 225/35R17 K42 R03 R70 A12 A16 A19
e2*93/81*0163*.. V17 S02
Mazda MX-5 81-107 205/40R17 A02 A04 A05
NB, NBD 81-107 215/35R17 A08 A09 A12
e11*96/79*0083*.., 81-107 225/35R17 A01 K2b R03 R70 A16 A19 V17
e11*98/14*0083*.., S02
e1*98/14*0192*..
Opel Agila (II) 48-69 195/40R17 K1a K2b K42 T81 A01 A02 A04
H-B 48-69 195/45R17 K1a K2b K41 K42 K56 A05 A08 A09
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2b K41 K42 A12 A16 A19
48-69 215/35R17 K1c K2c K41 K42 S04
48-69 215/40R17 K1c K2c K41 K42 K56
Subaru Justy G3X 51-73 195/40R17 K1c K2a K2b K42 A01 A02 A04
NH 51-73 205/40R17 K1c K25 K2c K42 K44 A05 A08 A09
e4*2001/116*0071*.. A12 A16 A19
S05
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 A01 A02 A04
MH 51-73 205/40R17 K1c K25 K2b K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A19
- mit Radhaus- KMV S05
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2a K2b K42 A01 A02 A04
MH 51-73 205/40R17 K1c K25 K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A19
- ohne Radhaus- KOV S05
Verbreiterungen
Suzuki Liana 66-79 205/40R17 A02 A04 A05
ER A08 A09 A12
e4*98/14*0054*.., A16 A19 Flh
e4*2001/116*0054*.. Lim S03
Suzuki Splash 48-69 195/40R17 K1a K2b K42 T81 A01 A02 A04
EX 48-69 195/45R17 K1a K2b K41 K42 K56 A05 A08 A09
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2b K41 K42 A12 A16 A19
e4*2007/46*0283*.. 48-69 215/35R17 K1c K2c K41 K42 S04
48-69 215/40R17 K1c K2c K41 K42 K56
Suzuki Swift 67-75 195/40R17 A02 A04 A05
EZ 67-75 195/45R17 A01 K42 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/40R17 A01 K2b K42 A16 A19 A58
67-75 215/35R17 A01 K1a K2b K42 Flh S03
67-75 215/40R17 A01 K1a K2b K42
Suzuki Swift 51-75 195/40R17 A02 A04 A05
MZ 51-75 195/45R17 A01 K42 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/40R17 A01 K2b K42 A16 A19 A58
51-75 215/35R17 A01 K1a K2b K42 Flh S05
51-75 215/40R17 A01 K1a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

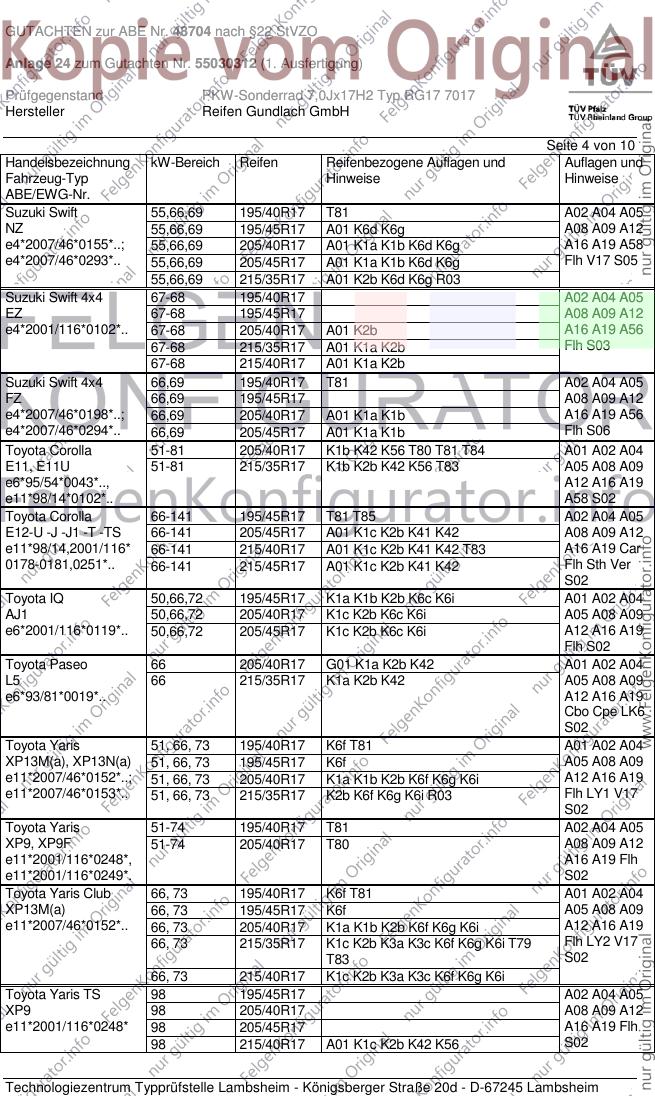

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 55,66,69 195/40R17 T81 A02 A04 A05
NZ 55,66,69 195/45R17 A01 K6d K6g A08 A09 A12
e4*2007/46*0155*..; 55,66,69 205/40R17 A01 K1a K1b K6d K6g A16 A19 A58
e4*2007/46*0293*.. 55,66,69 205/45R17 A01 K1a K1b K6d K6g Flh V17 S05
55,66,69 215/35R17 A01 K2b K6d K6g R03
Suzuki Swift 4x4 67-68 195/40R17 A02 A04 A05
EZ 67-68 195/45R17 A08 A09 A12
e4*2001/116*0102*.. 67-68 205/40R17 A01 K2b A16 A19 A56
67-68 215/35R17 A01 K1a K2b Flh S03
67-68 215/40R17 A01 K1a K2b
Suzuki Swift 4x4 66,69 195/40R17 T81 A02 A04 A05
FZ 66,69 195/45R17 A08 A09 A12
e4*2007/46*0198*..; 66,69 205/40R17 A01 K1a K1b A16 A19 A56
e4*2007/46*0294*.. 66,69 205/45R17 A01 K1a K1b Flh S06
Toyota Corolla 51-81 205/40R17 K1b K42 K56 T80 T81 T84 A01 A02 A04
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A05 A08 A09
e6*95/54*0043*.., A12 A16 A19
e11*98/14*0102*.. A58 S02
Toyota Corolla 66-141 195/45R17 T81 T85 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/45R17 A01 K1c K2b K41 K42 A08 A09 A12
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2b K41 K42 T83 A16 A19 Car
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2b K41 K42 Flh Sth Ver
S02
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A01 A02 A04
AJ1 50,66,72 205/40R17 K1c K2b K6c K6i A05 A08 A09
e6*2001/116*0119*.. 50,66,72 205/45R17 K1c K2b K6c K6i A12 A16 A19
Flh S02
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 A01 A02 A04
L5 66 215/35R17 K1a K2b K42 A05 A08 A09
e6*93/81*0019*.. A12 A16 A19
Cbo Cpe LK6
S02
Toyota Yaris 51, 66, 73 195/40R17 K6f T81 A01 A02 A04
XP13M(a), XP13N(a) 51, 66, 73 195/45R17 K6f A05 A08 A09
e11*2007/46*0152*..; 51, 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A12 A16 A19
e11*2007/46*0153*.. 51, 66, 73 215/35R17 K2b K6f K6g K6i R03 Flh LY1 V17
S02
Toyota Yaris 51-74 195/40R17 T81 A02 A04 A05
XP9, XP9F 51-74 205/40R17 T80 A08 A09 A12
e11*2001/116*0248*, A16 A19 Flh
e11*2001/116*0249*. S02
Toyota Yaris Club 66, 73 195/40R17 K6f T81 A01 A02 A04
XP13M(a) 66, 73 195/45R17 K6f A05 A08 A09
e11*2007/46*0152*.. 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A12 A16 A19
66, 73 215/35R17 K1c K2b K3a K3c K6f K6g K6i T79 Flh LY2 V17
T83 S02
66, 73 215/40R17 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris TS 98 195/45R17 A02 A04 A05
XP9 98 205/40R17 A08 A09 A12
e11*2001/116*0248* 98 205/45R17 A16 A19 Flh
98 215/40R17 A01 K1c K2b K42 K56 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

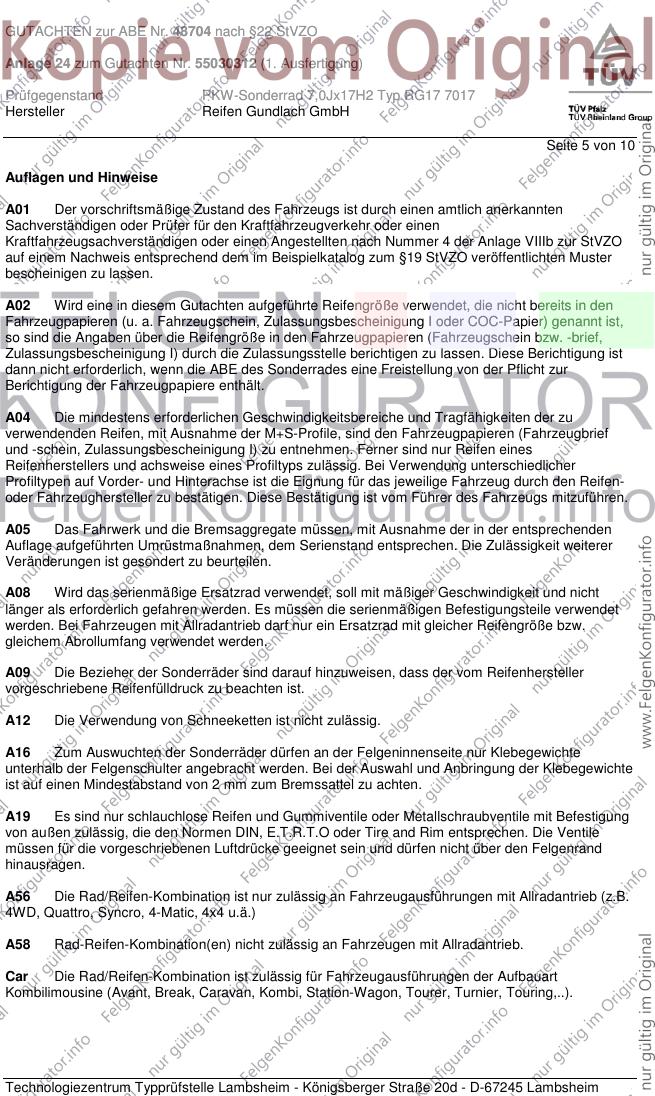

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 10
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

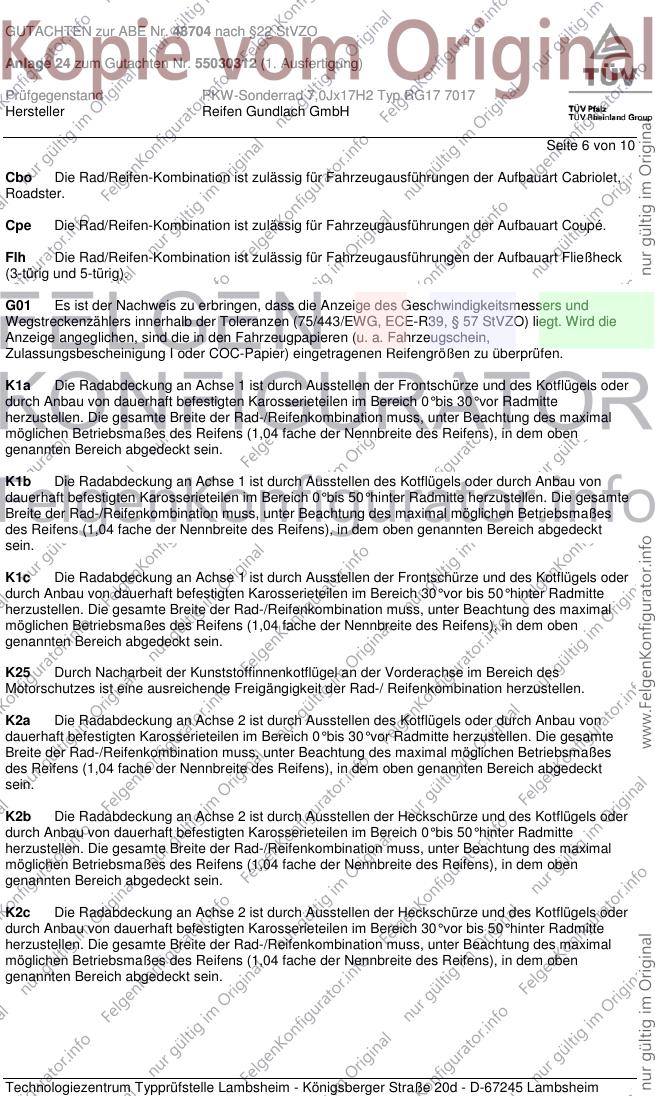

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 10
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

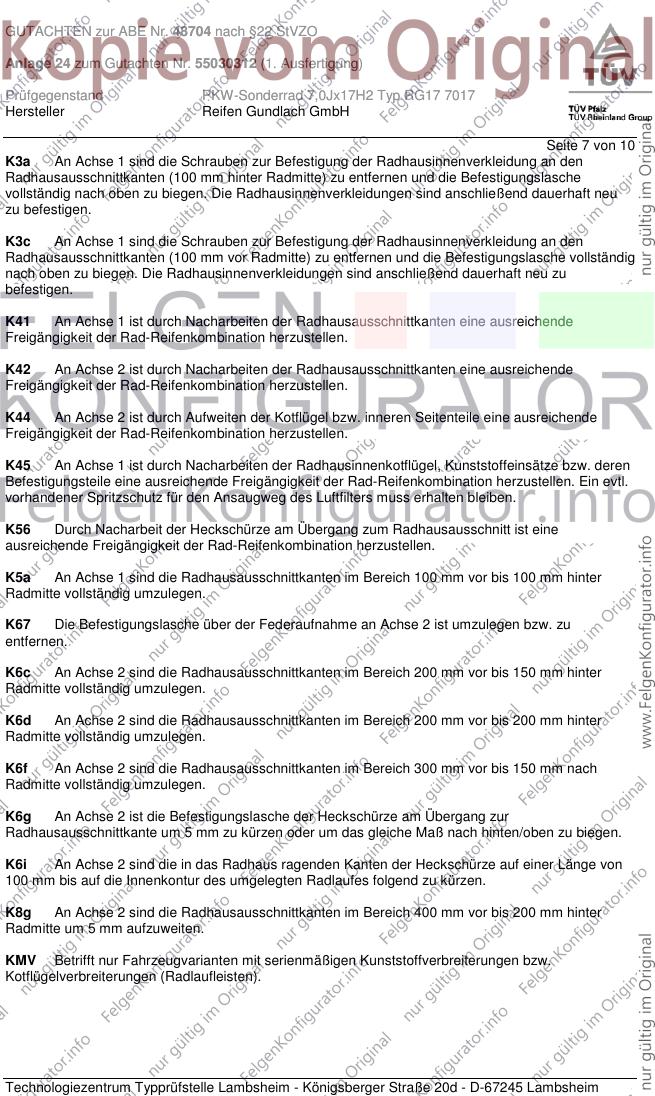

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 10
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

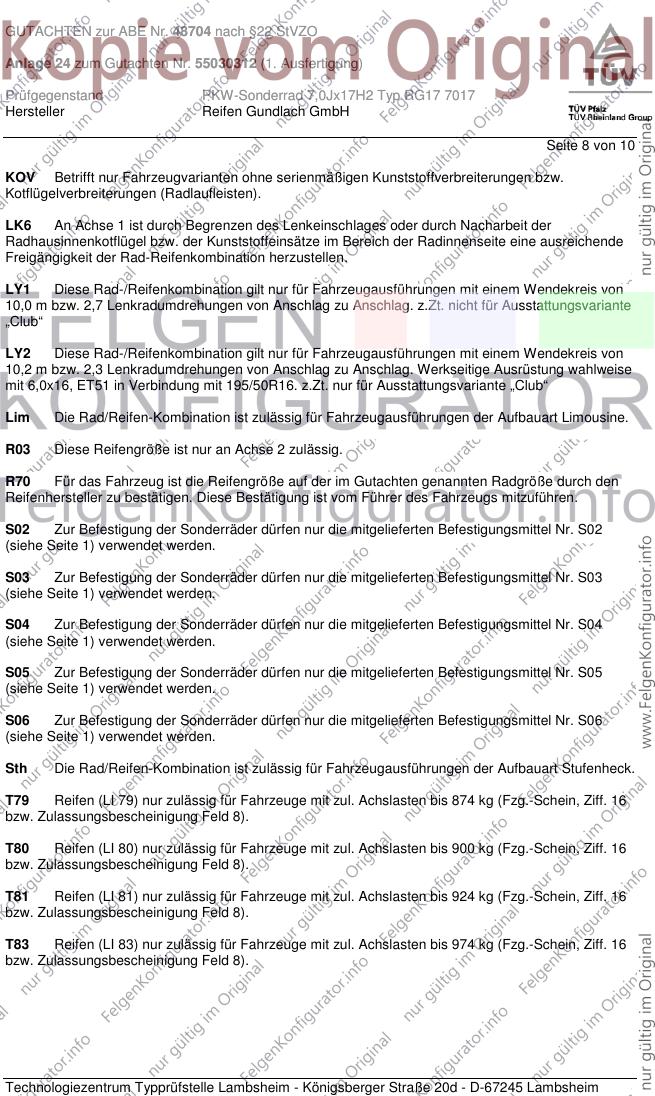

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17

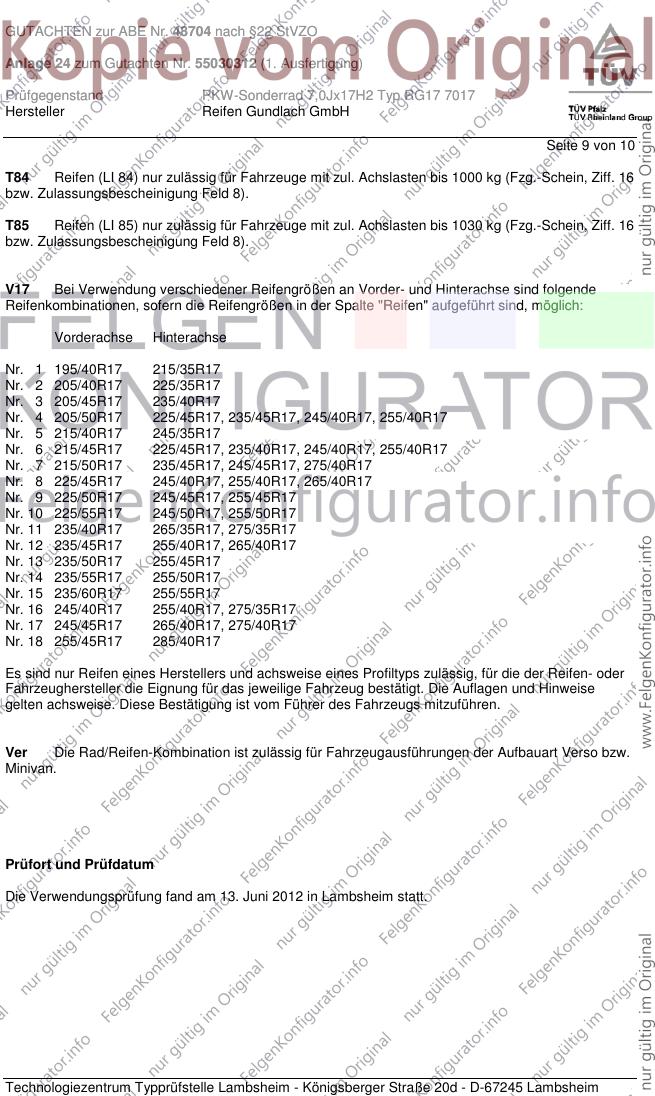

Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 10

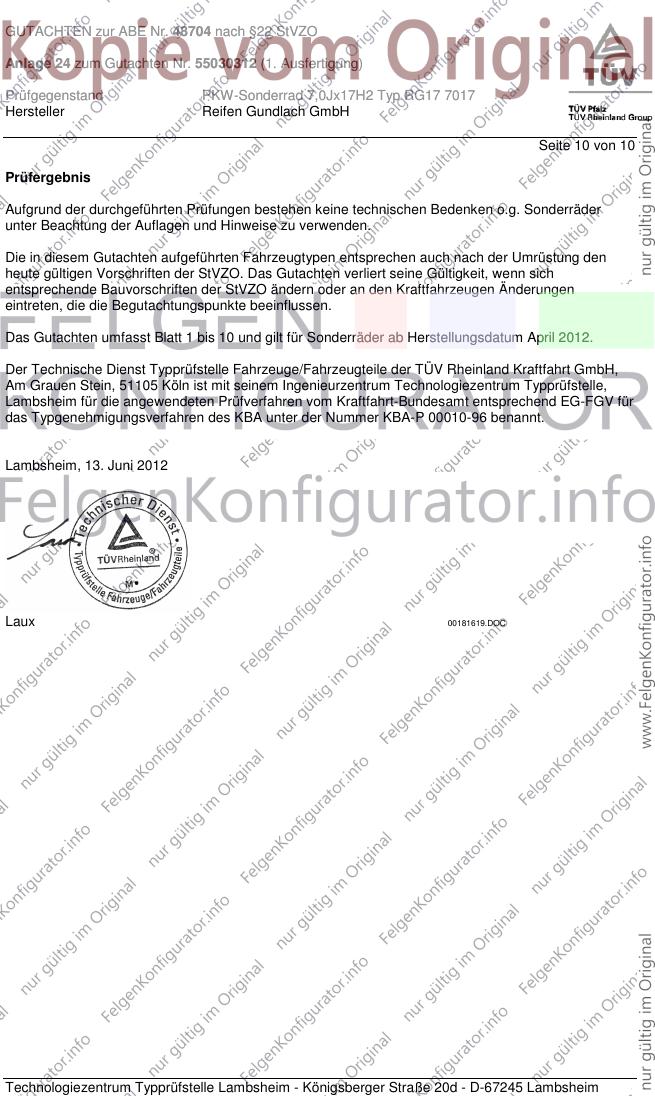

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juni 2012
Laux 00181619.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
