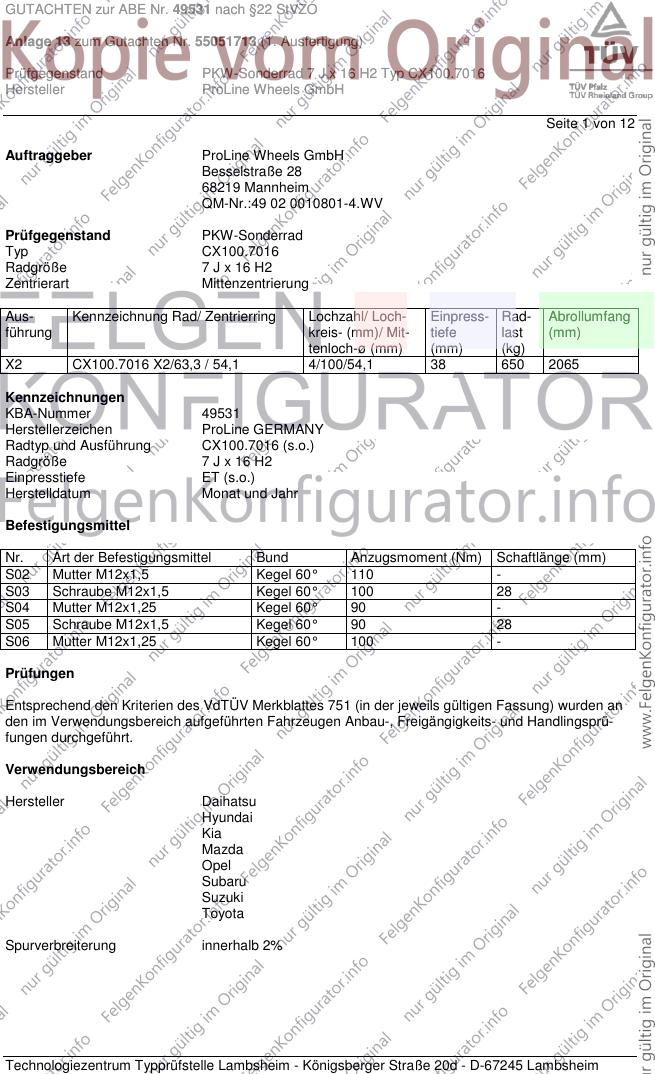

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 1 von 12
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX100.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 CX100.7016 X2/63,3 / 54,1 4/100/54,1 38 650 2065
Kennzeichnungen
KBA-Nummer 49531
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX100.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Schraube M12x1,5 Kegel 60° 90 28
S06 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 205/45R16 A01 K1a K2b K42 K56 0A1 A02 A04
XP9F 73 215/40R16 A01 K2b K42 K56 R03 A05 A08 A09
e11*2001/116*0249*. A12 A16 A21
Flh V16 S02
Daihatsu Materia 67,76 205/45R16 K1c K42 0A1 A01 A02
M4 67,76 215/40R16 K1c K2b K42 K44 A04 A05 A08
e13*2001/116*0198*. A09 A12 A16
A21 A58 V16
S02
Hyundai Accent 71-83 205/45R16 K1a K2b 0A1 A01 A02
MC 71-83 215/40R16 K1c K2b K56 A04 A05 A08
e4*2001/116*0103*.., 71-83 215/45R16 K1c K2b K56 A09 A12 A16
A21 Flh S02
Hyundai Accent 71-83 205/45R16 K1a K56 0A1 A01 A02
MC, MCT 71-83 215/40R16 K1c K2b K56 A04 A05 A08
e4*2001/116*0103*.., 71-83 215/45R16 K1c K2b K56 A09 A12 A16
e4*2001/116*0110* A21 Sth S02
Hyundai Getz 46-81 205/40R16 K1c K2b K42 0A1 A01 A02
TB, TBI 46-81 205/45R16 K1c K2b K41 K42 A04 A05 A08
e4*98/14*0066*.., 46-81 215/40R16 K1c K2b K42 K44 K67 A09 A12 A16
e4*2001/116*0123*.. A21 Flh V16
S02
Hyundai i10 48,5, 64 205/40R16 K1c K2c K4h K6k K8i 0A1 A01 A02
IA 48,5, 64 205/45R16 K1c K2c K3s K4h K5b K6k K8i A04 A05 A08
e11*2007/46*1008*.. 48,5, 64 215/40R16 K2c K4h K6l K8r R03 A09 A12 A16
A21 A58 Flh
V16 S02
Hyundai i20 55-94 205/45R16 K1c K2b 0A1 A01 A02
PB, PBT A04 A05 A08
e11*2001/116*0333*. A09 A12 A16
e11*2007/46*0129*.. A21 Flh S02
- incl. Facelift 2012
Kia Rio 65-83 205/45R16 A01 K1a K2b 0A1 A02 A04
DE 65-83 215/40R16 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0093*.. 65-83 215/45R16 A01 K1a K1b K2b K56 A12 A16 A21
Flh V16 S02
Kia Rio 55-80 195/55R16 K2b 0A1 A01 A02
UB 55-80 215/45R16 K1a K1b K2b A04 A05 A08
e11*2007/46*0195*.. A09 A12 A16
A21 A58 Flh
V16 S02
Mazda 2 50-76 205/40R16 0A1 A02 A04
DE, DE1 50-76 205/45R16 A05 A08 A09
e13*2001/116*0254*, 50-76 215/40R16 A01 K1a K1b K2b K42 A12 A16 A21
e13*2001/116*0255*. Flh V16 S02
Mazda 323 52-96 205/45R16 K1a K2b K41 K42 0A1 A01 A02
BJ, BJD 52-96 215/40R16 K1a K2b K41 K42 A04 A05 A08
e1*97/27*0094*.., A09 A12 A16
e1*98/14*0094*.., A21 Car Lim
e1*98/14*0181*.. V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 323 C, F, S 52,60,84 215/45R16 K1a K2b K41 K42 K45 K56 0A1 A01 A02
BA 52-84 205/45R16 K42 K45 K56 T83 T87 A04 A05 A08
G878, 52-84 225/40R16 K1a K2b K41 K42 K45 K56 R70 A09 A12 A16
e13*96/27*0023*.. 54,65 215/40R16 K42 K45 K56 T83 T86 A21 V16 S02
Mazda 323 P 52-65 205/45R16 K2b K42 K56 T83 T87 0A1 A01 A02
BA 52-65 215/40R16 K2b K42 K56 T82 T86 A04 A05 A08
e13*96/27*0023*.. A09 A12 A16
A21 V16 S02
Mazda MX-3 65-79 215/40R16 T82 0A1 A02 A04
EC 65-79 225/40R16 A01 R70 A05 A08 A09
F946, 65-98 205/45R16 A12 A16 A21
e13*96/27*0027*.. 95-98 205/50R16 A01 K2b K42 V16 S02
95-98 225/45R16 A01 K2b K42
Mazda MX-5 66-96 205/45R16 0A1 A01 A02
NA 66-96 215/40R16 K1a T82 A04 A05 A08
F488, A09 A12 A16
e2*93/81*0163*.. A21 K42 V16
S02
Mazda MX-5 81-107 205/45R16 0A1 A02 A04
NB, NBD 81-107 215/40R16 A05 A08 A09
e11*96/79*0083*.., A12 A16 A21
e11*98/14*0083*.., S02
e1*98/14*0192*..
Opel Agila (II) 48-69 205/45R16 K1c K2c K41 K42 0A1 A01 A02
H-B A04 A05 A08
e4*2001/116*0135*.. A09 A12 A16
A21 S05
Subaru Justy G3X 51-73 205/45R16 K1c K2c K42 K44 0A1 A01 A02
NH A04 A05 A08
e4*2001/116*0071*.. A09 A12 A16
A21 S03
Suzuki Baleno 52-89 205/45R16 G54 K1a K2b K42 K56 0A1 A01 A02
EG 52-89 215/40R16 K1c K2c K42 K56 A04 A05 A08
H032, A09 A12 A16
e6*93/81, 95/54, A21 A58 V16
98/14*0024*.. S04
Suzuki Ignis 51-73 205/45R16 K1c K2c K42 K44 0A1 A01 A02
MH A04 A05 A08
e4*2001/116*0070*.. A09 A12 A16
- mit Radhaus- A21 KMV S03
Verbreiterungen
Suzuki Ignis 51-73 205/45R16 K1c K2c K42 K44 0A1 A01 A02
MH A04 A05 A08
e4*2001/116*0070*.. A09 A12 A16
- ohne Radhaus- A21 KOV S03
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Liana 66-79 205/45R16 A01 K42 0A1 A02 A04
ER 66-79 215/40R16 A01 K1c K2b K42 K46 A05 A08 A09
e4*98/14*0054*.., 66-79 215/45R16 A01 K1c K2b K41 K42 K45 K46 A12 A16 A21
e4*2001/116*0054*.. Flh Lim V16
S04
Suzuki Splash 48-69 205/45R16 K1c K2c K41 K42 0A1 A01 A02
EX A04 A05 A08
e4*2001/116*0130*..; A09 A12 A16
e4*2007/46*0283*.. A21 S05
Suzuki Swift 67-75 205/45R16 A01 K2b K42 0A1 A02 A04
EZ 67-75 215/40R16 A01 K1a K2b K42 A05 A08 A09
e4*2001/116*0102*.. 67-75 215/45R16 A01 K1a K2b K42 A12 A16 A21
A58 Flh V16
S04
Suzuki Swift 51-75 205/45R16 A01 K2b K42 0A1 A02 A04
MZ 51-75 215/40R16 A01 K1a K2b K42 A05 A08 A09
e4*2001/116*0090*.. 51-75 215/45R16 A01 K1a K2b K42 A12 A16 A21
A58 Flh V16
S03
Suzuki Swift 55,66,69 205/45R16 K1c K2b K6d K6g 0A1 A01 A02
NZ 55,66,69 215/45R16 K1c K2b K6d K6g A04 A05 A08
e4*2007/46*0155*..; A09 A12 A16
e4*2007/46*0293*.. A21 A58 Flh
V16 S03
Suzuki Swift 4x4 67-68 205/45R16 A01 K2b 0A1 A02 A04
EZ 67-68 215/40R16 A01 K1a K2b A05 A08 A09
e4*2001/116*0102*.. 67-68 215/45R16 A01 K1a K2b A12 A16 A21
A56 Flh S04
Suzuki Swift 4x4 66,69 205/45R16 K1c K2b 0A1 A01 A02
FZ 66,69 215/45R16 K1c K2b A04 A05 A08
e4*2007/46*0198*..; A09 A12 A16
e4*2007/46*0294*.. A21 A56 Flh
S06
Toyota Corolla 53-84 205/45R16 T83 0A1 A01 A02
E10 53-84 215/40R16 T82 A04 A05 A08
G072, A09 A12 A16
e6*93/81*0005*.. A21 K42 K45
S02
Toyota Corolla 51-81 205/45R16 K1b K42 K56 0A1 A01 A02
E11, E11U 51-81 215/40R16 K1b K42 K56 A04 A05 A08
e6*95/54*0043*.., 51-81 225/40R16 K1b K42 K56 R70 A09 A12 A16
e11*98/14*0102*.. A21 A58 V16
S02
Toyota Corolla 66-141 195/55R16 K41 K42 0A1 A01 A02
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A04 A05 A08
e11*98/14,2001/116* 66-141 225/45R16 K1c K2c K41 K42 A09 A12 A16
0178-0181,0251*.. A21 Car Flh
Sth V16 Ver
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota IQ 50,66,72 195/55R16 K1c K2b K6c K6i 0A1 A01 A02
AJ1, /-MS1 50,66,72 205/45R16 K1c K2b K6c K6i A04 A05 A08
e6*2001/116*0119*..; A09 A12 A16
e11*2007/46*0238* A21 Flh S02
Toyota MR2 103 205/45R16 R02 0A1 A01 A02
W3 103 215/40R16 K1c K2b R37 A04 A05 A08
e11*98/14*0128*.., 103 215/45R16 K1c K2b R09 A09 A12 A16
e11*2001/116*0128*. 103 225/40R16 K2b R03 R70 A21 VM6 S02
Toyota Paseo 66 215/40R16 K1a K2b K42 0A1 A01 A02
L5 A04 A05 A08
e6*93/81*0019*.. A09 A12 A16
A21 Cbo Cpe
V16 S02
Toyota Yaris 48-110 205/45R16 K1c K2b K41 K42 0A1 A01 A02
P1, P1F, P1TMG A04 A05 A08
e6/e2/e1*98/14, A09 A12 A16
2001/116* A21 S02
0064,0248,0270*..
Toyota Yaris 51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
XP13M(a) 51,66,73 215/45R16 K1c K2b K3a K3c K6f K6g K6i A04 A05 A08
e11*2007/46*0152*.. A09 A12 A16
- Club / Trend A21 Flh LY2
V16 S02
Toyota Yaris 51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
XP13M(a), XP13N(a) A04 A05 A08
e11*2007/46*0152*..; A09 A12 A16
e11*2007/46*0153*.. A21 Flh LY1
S02
Toyota Yaris 51-74 205/45R16 A01 K1a K2b K42 K56 0A1 A02 A04
XP9, XP9F 51-74 215/40R16 A01 K2b K42 K56 R03 A05 A08 A09
e11*2001/116*0248*, A12 A16 A21
e11*2001/116*0249*. Flh V16 S02
Toyota Yaris Hybrid 55 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
XP13M(a) A04 A05 A08
e11*2007/46*0152*.. A09 A12 A16
A21 Flh LY1
S02
Toyota Yaris Hybrid 55 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
Club A04 A05 A08
XP13M(a) A09 A12 A16
e11*2007/46*0152*.. A21 Flh LY3
S02
Toyota Yaris TS 98 195/55R16 K1c K2b K42 K56 0A1 A01 A02
XP9 98 205/45R16 K1a K2b K42 K56 A04 A05 A08
e11*2001/116*0248* 98 205/50R16 K1c K2b K42 K56 A09 A12 A16
98 215/45R16 K1c K2b K42 K56 A21 Flh V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris Verso 55-78 205/45R16 K2b K42 0A1 A01 A02
P2 A04 A05 A08
e6*98/14,2001/116* A09 A12 A16
0066*.. A21 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 7 von 12

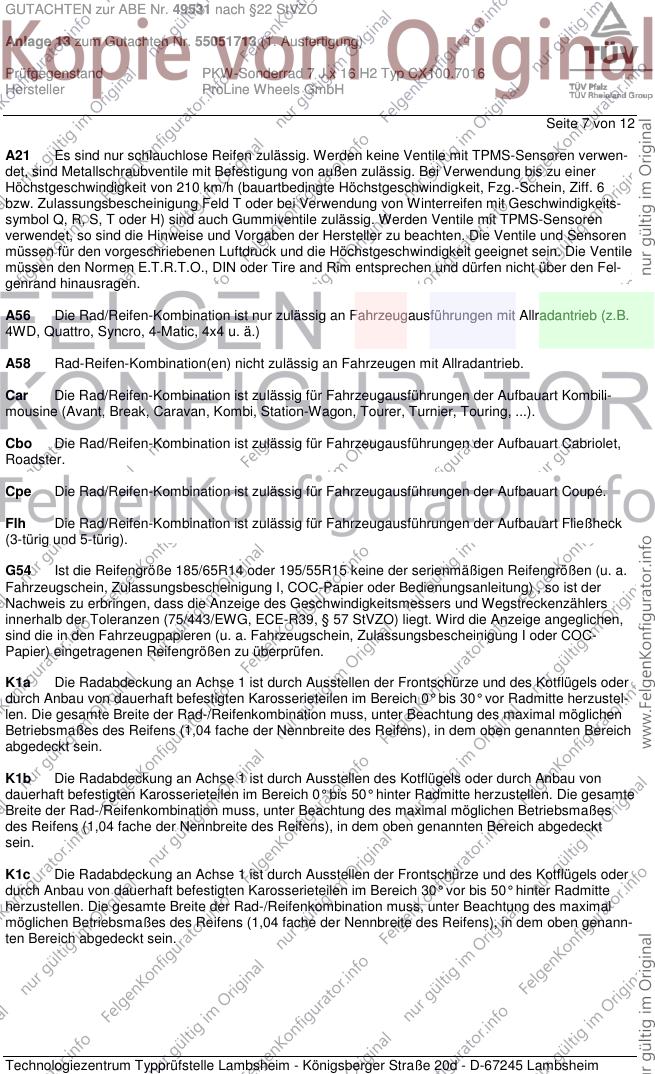

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 8 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfer-
nen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 9 von 12
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 10 von 12
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 11 von 12
Vorderachse Hinterachse (Forts.)
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 215/40R16, 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 12 von 12
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. August 2014
Haasis 00215542.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
