GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 10
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell LAPPLAND
Typ LAPPLAND 6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
32060 LAPPLAND 6015 / Ø63,3-Ø54,1 4/100/54,1 44 640 1975
Kennzeichnungen
KBA-Nummer 46232
Herstellerzeichen DBV
Radtyp und Ausführung LAPPLAND 6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,5 Kegel 60° 110 - 49309
S06 Mutter M12x1,25 Kegel 60° 90 - 49310
S07 Mutter M12x1,25 Kegel 60° 100 - 49310
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

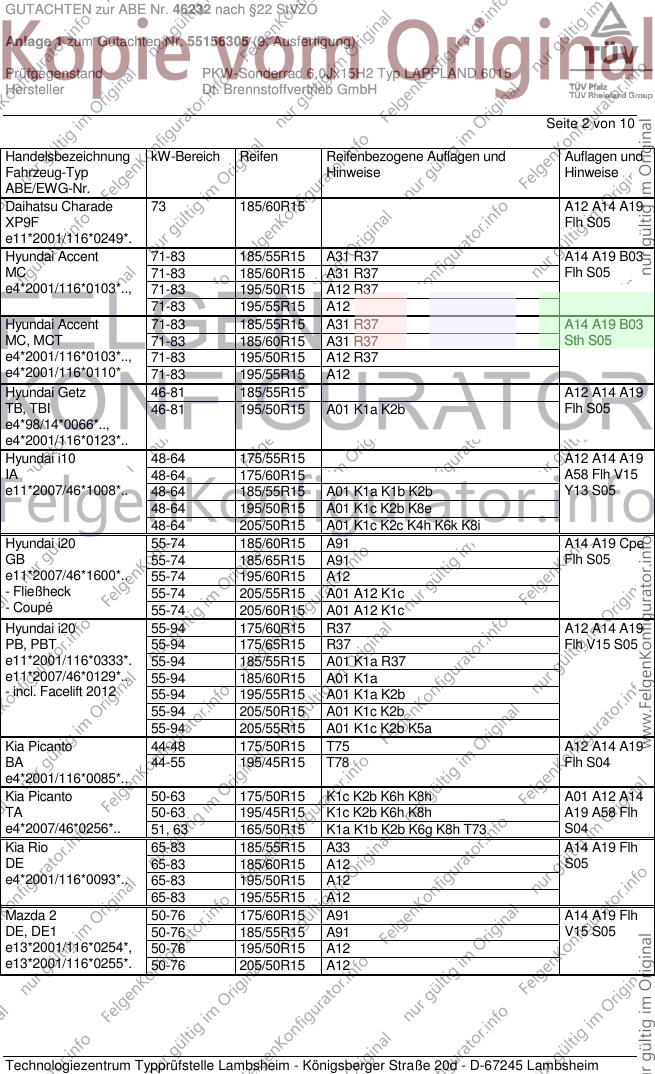

GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/60R15 A12 A14 A19
XP9F Flh S05
e11*2001/116*0249*.
Hyundai Accent 71-83 185/55R15 A31 R37 A14 A19 B03
MC 71-83 185/60R15 A31 R37 Flh S05
e4*2001/116*0103*.., 71-83 195/50R15 A12 R37
71-83 195/55R15 A12
Hyundai Accent 71-83 185/55R15 A31 R37 A14 A19 B03
MC, MCT 71-83 185/60R15 A31 R37 Sth S05
e4*2001/116*0103*.., 71-83 195/50R15 A12 R37
e4*2001/116*0110* 71-83 195/55R15 A12
Hyundai Getz 46-81 185/55R15 A12 A14 A19
TB, TBI 46-81 195/50R15 A01 K1a K2b Flh S05
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 175/55R15 A12 A14 A19
IA 48-64 175/60R15 A58 Flh V15
e11*2007/46*1008*.. 48-64 185/55R15 A01 K1a K1b K2b Y13 S05
48-64 195/50R15 A01 K1c K2b K8e
48-64 205/50R15 A01 K1c K2c K4h K6k K8i
Hyundai i20 55-74 185/60R15 A91 A14 A19 Cpe
GB 55-74 185/65R15 A91 Flh S05
e11*2007/46*1600*.. 55-74 195/60R15 A12
- Fließheck 55-74 205/55R15 A01 A12 K1c
- Coupé 55-74 205/60R15 A01 A12 K1c
Hyundai i20 55-94 175/60R15 R37 A12 A14 A19
PB, PBT 55-94 175/65R15 R37 Flh V15 S05
e11*2001/116*0333*. 55-94 185/55R15 A01 K1a R37
e11*2007/46*0129*.. 55-94 185/60R15 A01 K1a
- incl. Facelift 2012 55-94 195/55R15 A01 K1a K2b
55-94 205/50R15 A01 K1c K2b
55-94 205/55R15 A01 K1c K2b K5a
Kia Picanto 44-48 175/50R15 T75 A12 A14 A19
BA 44-55 195/45R15 T78 Flh S04
e4*2001/116*0085*..
Kia Picanto 50-63 175/50R15 K1c K2b K6h K8h A01 A12 A14
TA 50-63 195/45R15 K1c K2b K6h K8h A19 A58 Flh
e4*2007/46*0256*.. 51, 63 165/50R15 K1a K1b K2b K6g K8h T73 S04
Kia Rio 65-83 185/55R15 A33 A14 A19 Flh
DE 65-83 185/60R15 A12 S05
e4*2001/116*0093*.. 65-83 195/50R15 A12
65-83 195/55R15 A12
Mazda 2 50-76 175/60R15 A91 A14 A19 Flh
DE, DE1 50-76 185/55R15 A91 V15 S05
e13*2001/116*0254*, 50-76 195/50R15 A12
e13*2001/116*0255*. 50-76 205/50R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

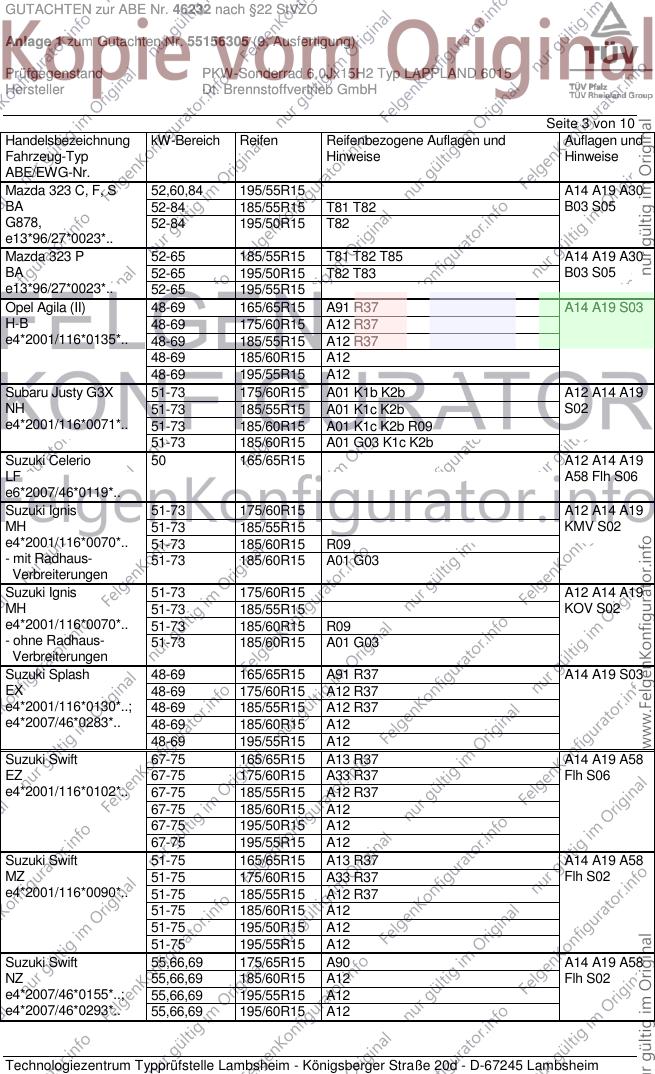

GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 C, F, S 52,60,84 195/55R15 A14 A19 A30
BA 52-84 185/55R15 T81 T82 B03 S05
G878, 52-84 195/50R15 T82
e13*96/27*0023*..
Mazda 323 P 52-65 185/55R15 T81 T82 T85 A14 A19 A30
BA 52-65 195/50R15 T82 T83 B03 S05
e13*96/27*0023*.. 52-65 195/55R15
Opel Agila (II) 48-69 165/65R15 A91 R37 A14 A19 S03
H-B 48-69 175/60R15 A12 R37
e4*2001/116*0135*.. 48-69 185/55R15 A12 R37
48-69 185/60R15 A12
48-69 195/55R15 A12
Subaru Justy G3X 51-73 175/60R15 A01 K1b K2b A12 A14 A19
NH 51-73 185/55R15 A01 K1c K2b S02
e4*2001/116*0071*.. 51-73 185/60R15 A01 K1c K2b R09
51-73 185/60R15 A01 G03 K1c K2b
Suzuki Celerio 50 165/65R15 A12 A14 A19
LF A58 Flh S06
e6*2007/46*0119*..
Suzuki Ignis 51-73 175/60R15 A12 A14 A19
MH 51-73 185/55R15 KMV S02
e4*2001/116*0070*.. 51-73 185/60R15 R09
- mit Radhaus- 51-73 185/60R15 A01 G03
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 A12 A14 A19
MH 51-73 185/55R15 KOV S02
e4*2001/116*0070*.. 51-73 185/60R15 R09
- ohne Radhaus- 51-73 185/60R15 A01 G03
Verbreiterungen
Suzuki Splash 48-69 165/65R15 A91 R37 A14 A19 S03
EX 48-69 175/60R15 A12 R37
e4*2001/116*0130*..; 48-69 185/55R15 A12 R37
e4*2007/46*0283*.. 48-69 185/60R15 A12
48-69 195/55R15 A12
Suzuki Swift 67-75 165/65R15 A13 R37 A14 A19 A58
EZ 67-75 175/60R15 A33 R37 Flh S06
e4*2001/116*0102*.. 67-75 185/55R15 A12 R37
67-75 185/60R15 A12
67-75 195/50R15 A12
67-75 195/55R15 A12
Suzuki Swift 51-75 165/65R15 A13 R37 A14 A19 A58
MZ 51-75 175/60R15 A33 R37 Flh S02
e4*2001/116*0090*.. 51-75 185/55R15 A12 R37
51-75 185/60R15 A12
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift 55,66,69 175/65R15 A90 A14 A19 A58
NZ 55,66,69 185/60R15 A12 Flh S02
e4*2007/46*0155*..; 55,66,69 195/55R15 A12
e4*2007/46*0293*.. 55,66,69 195/60R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

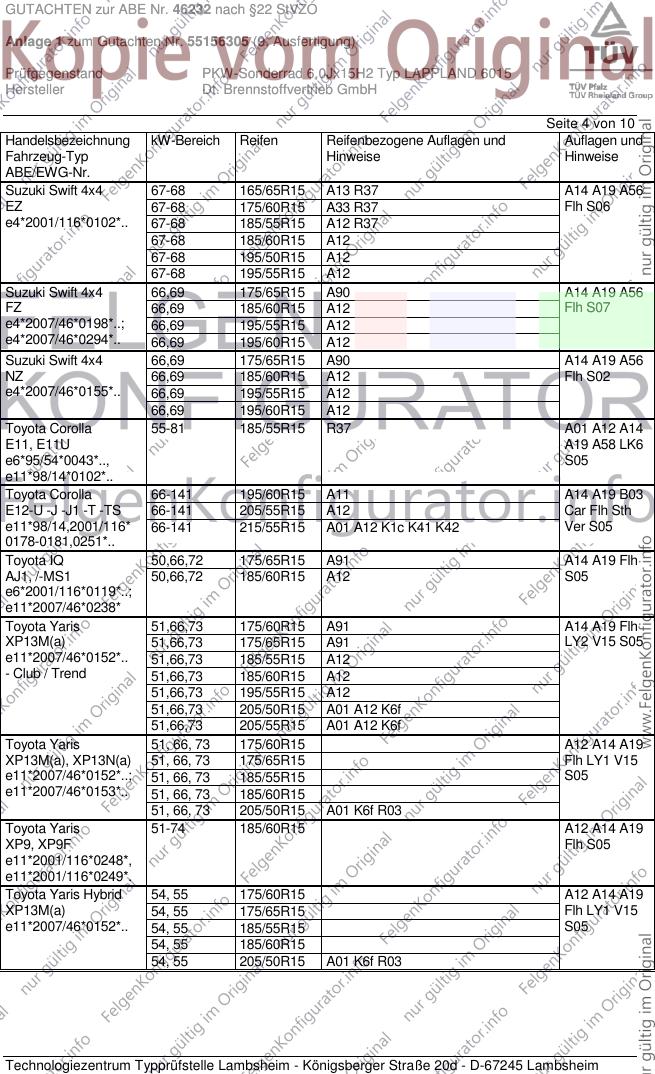

GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 67-68 165/65R15 A13 R37 A14 A19 A56
EZ 67-68 175/60R15 A33 R37 Flh S06
e4*2001/116*0102*.. 67-68 185/55R15 A12 R37
67-68 185/60R15 A12
67-68 195/50R15 A12
67-68 195/55R15 A12
Suzuki Swift 4x4 66,69 175/65R15 A90 A14 A19 A56
FZ 66,69 185/60R15 A12 Flh S07
e4*2007/46*0198*..; 66,69 195/55R15 A12
e4*2007/46*0294*.. 66,69 195/60R15 A12
Suzuki Swift 4x4 66,69 175/65R15 A90 A14 A19 A56
NZ 66,69 185/60R15 A12 Flh S02
e4*2007/46*0155*.. 66,69 195/55R15 A12
66,69 195/60R15 A12
Toyota Corolla 55-81 185/55R15 R37 A01 A12 A14
E11, E11U A19 A58 LK6
e6*95/54*0043*.., S05
e11*98/14*0102*..
Toyota Corolla 66-141 195/60R15 A11 A14 A19 B03
E12-U -J -J1 -T -TS 66-141 205/55R15 A12 Car Flh Sth
e11*98/14,2001/116* 66-141 215/55R15 A01 A12 K1c K41 K42 Ver S05
0178-0181,0251*..
Toyota IQ 50,66,72 175/65R15 A91 A14 A19 Flh
AJ1, /-MS1 50,66,72 185/60R15 A12 S05
e6*2001/116*0119*..;
e11*2007/46*0238*
Toyota Yaris 51,66,73 175/60R15 A91 A14 A19 Flh
XP13M(a) 51,66,73 175/65R15 A91 LY2 V15 S05
e11*2007/46*0152*.. 51,66,73 185/55R15 A12
- Club / Trend 51,66,73 185/60R15 A12
51,66,73 195/55R15 A12
51,66,73 205/50R15 A01 A12 K6f
51,66,73 205/55R15 A01 A12 K6f
Toyota Yaris 51, 66, 73 175/60R15 A12 A14 A19
XP13M(a), XP13N(a) 51, 66, 73 175/65R15 Flh LY1 V15
e11*2007/46*0152*..; 51, 66, 73 185/55R15 S05
e11*2007/46*0153*.. 51, 66, 73 185/60R15
51, 66, 73 205/50R15 A01 K6f R03
Toyota Yaris 51-74 185/60R15 A12 A14 A19
XP9, XP9F Flh S05
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 175/60R15 A12 A14 A19
XP13M(a) 54, 55 175/65R15 Flh LY1 V15
e11*2007/46*0152*.. 54, 55 185/55R15 S05
54, 55 185/60R15
54, 55 205/50R15 A01 K6f R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

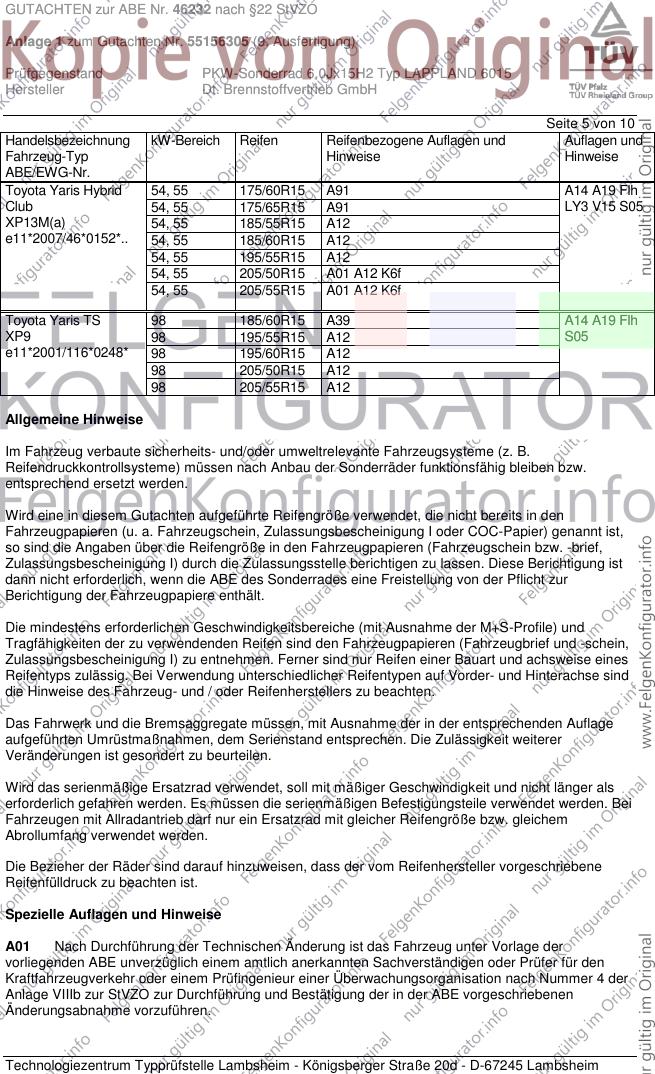

GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 54, 55 175/60R15 A91 A14 A19 Flh
Club 54, 55 175/65R15 A91 LY3 V15 S05
XP13M(a) 54, 55 185/55R15 A12
e11*2007/46*0152*.. 54, 55 185/60R15 A12
54, 55 195/55R15 A12
54, 55 205/50R15 A01 A12 K6f
54, 55 205/55R15 A01 A12 K6f
Toyota Yaris TS 98 185/60R15 A39 A14 A19 Flh
XP9 98 195/55R15 A12 S05
e11*2001/116*0248* 98 195/60R15 A12
98 205/50R15 A12
98 205/55R15 A12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

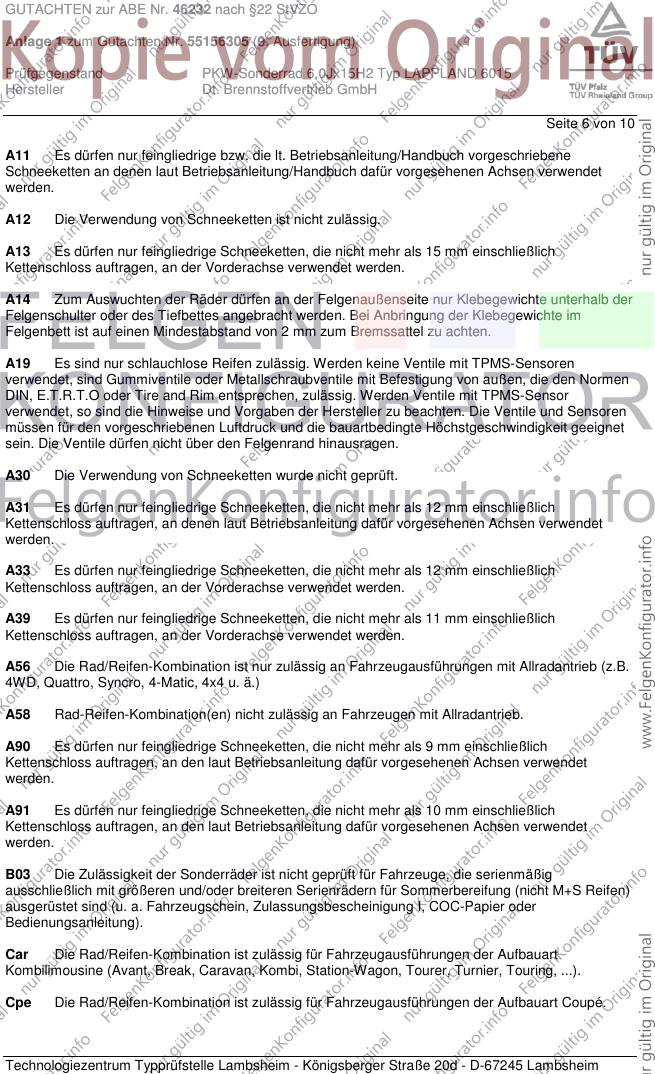

GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 10
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

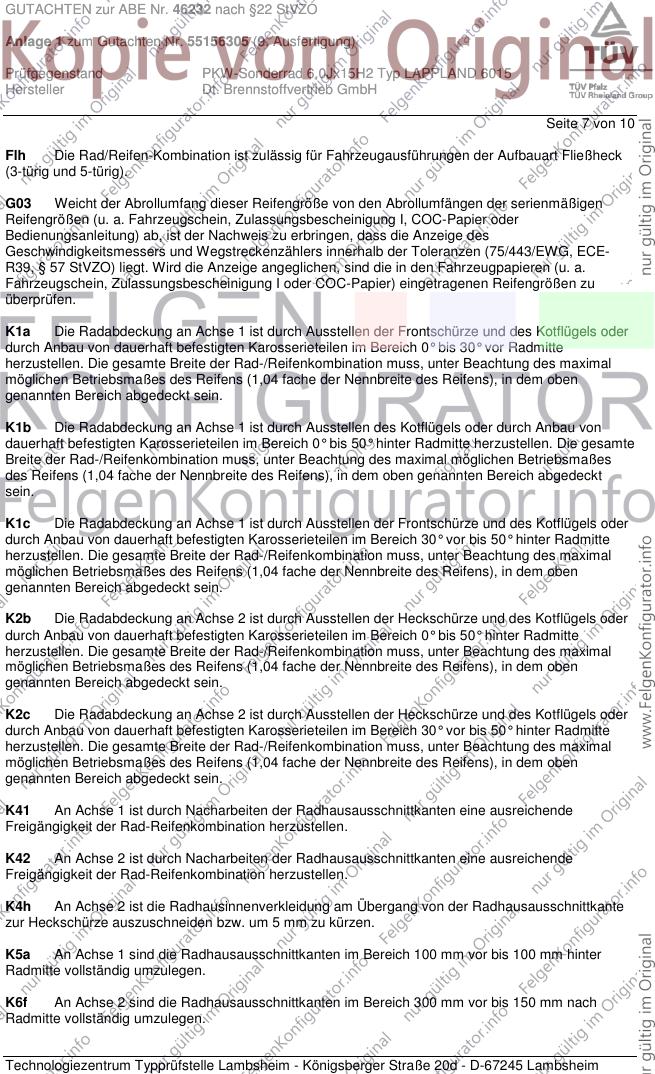

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 10
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 10
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 10
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.

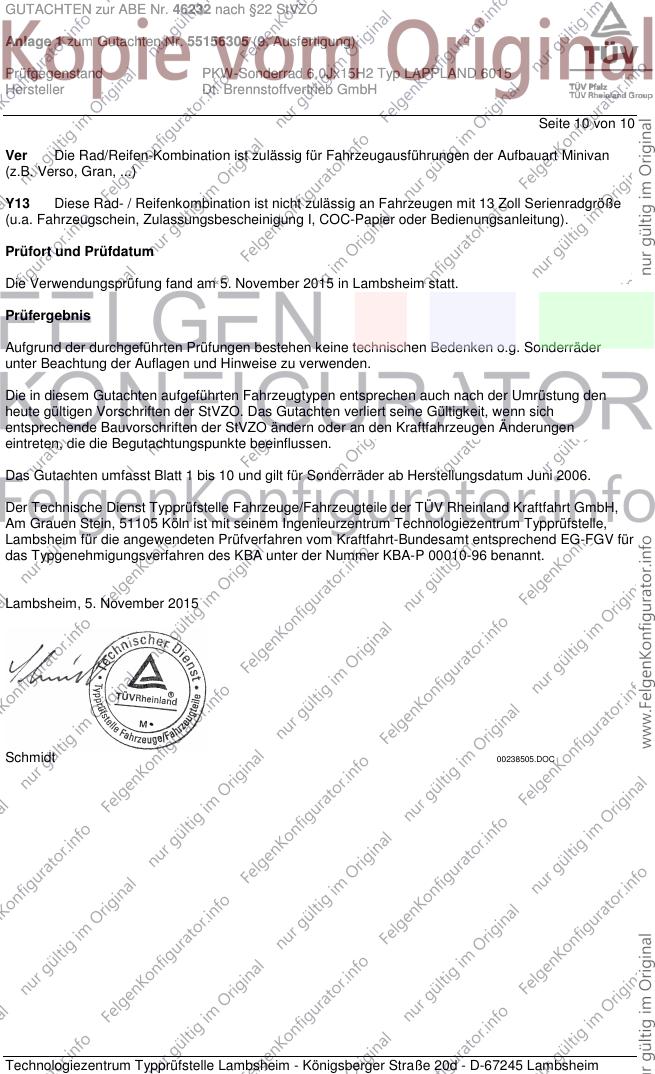

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 10
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. November 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. November 2015
Schmidt 00238505.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
