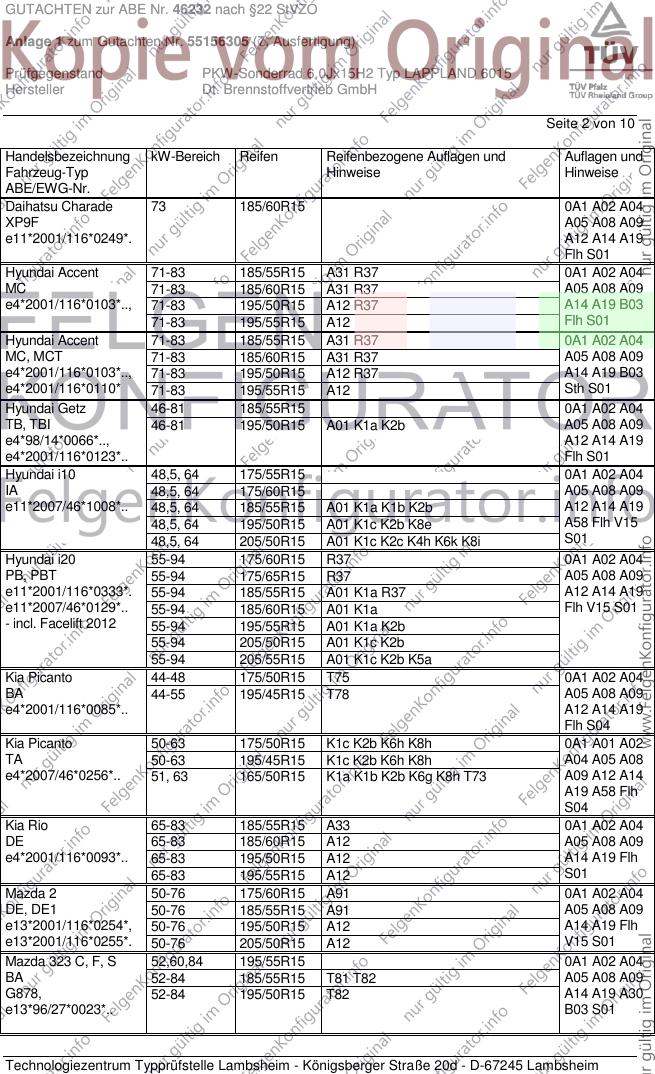

GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 10
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell LAPPLAND
Typ LAPPLAND 6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
32060 LAPPLAND 6015/ 4/100/54,1 44 640 1975
Ø63,3-Ø54,1
Kennzeichnungen
KBA-Nummer 46232
Herstellerzeichen DBV
Radtyp und Ausführung LAPPLAND 6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49309
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,25 Kegel 60° 90 - 49310
S06 Mutter M12x1,25 Kegel 60° 100 - 49310
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/60R15 0A1 A02 A04
XP9F A05 A08 A09
e11*2001/116*0249*. A12 A14 A19
Flh S01
Hyundai Accent 71-83 185/55R15 A31 R37 0A1 A02 A04
MC 71-83 185/60R15 A31 R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 A12 R37 A14 A19 B03
71-83 195/55R15 A12 Flh S01
Hyundai Accent 71-83 185/55R15 A31 R37 0A1 A02 A04
MC, MCT 71-83 185/60R15 A31 R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 A12 R37 A14 A19 B03
e4*2001/116*0110* 71-83 195/55R15 A12 Sth S01
Hyundai Getz 46-81 185/55R15 0A1 A02 A04
TB, TBI 46-81 195/50R15 A01 K1a K2b A05 A08 A09
e4*98/14*0066*.., A12 A14 A19
e4*2001/116*0123*.. Flh S01
Hyundai i10 48,5, 64 175/55R15 0A1 A02 A04
IA 48,5, 64 175/60R15 A05 A08 A09
e11*2007/46*1008*.. 48,5, 64 185/55R15 A01 K1a K1b K2b A12 A14 A19
48,5, 64 195/50R15 A01 K1c K2b K8e A58 Flh V15
48,5, 64 205/50R15 A01 K1c K2c K4h K6k K8i S01
Hyundai i20 55-94 175/60R15 R37 0A1 A02 A04
PB, PBT 55-94 175/65R15 R37 A05 A08 A09
e11*2001/116*0333*. 55-94 185/55R15 A01 K1a R37 A12 A14 A19
e11*2007/46*0129*.. 55-94 185/60R15 A01 K1a Flh V15 S01
- incl. Facelift 2012 55-94 195/55R15 A01 K1a K2b
55-94 205/50R15 A01 K1c K2b
55-94 205/55R15 A01 K1c K2b K5a
Kia Picanto 44-48 175/50R15 T75 0A1 A02 A04
BA 44-55 195/45R15 T78 A05 A08 A09
e4*2001/116*0085*.. A12 A14 A19
Flh S04
Kia Picanto 50-63 175/50R15 K1c K2b K6h K8h 0A1 A01 A02
TA 50-63 195/45R15 K1c K2b K6h K8h A04 A05 A08
e4*2007/46*0256*.. 51, 63 165/50R15 K1a K1b K2b K6g K8h T73 A09 A12 A14
A19 A58 Flh
S04
Kia Rio 65-83 185/55R15 A33 0A1 A02 A04
DE 65-83 185/60R15 A12 A05 A08 A09
e4*2001/116*0093*.. 65-83 195/50R15 A12 A14 A19 Flh
65-83 195/55R15 A12 S01
Mazda 2 50-76 175/60R15 A91 0A1 A02 A04
DE, DE1 50-76 185/55R15 A91 A05 A08 A09
e13*2001/116*0254*, 50-76 195/50R15 A12 A14 A19 Flh
e13*2001/116*0255*. 50-76 205/50R15 A12 V15 S01
Mazda 323 C, F, S 52,60,84 195/55R15 0A1 A02 A04
BA 52-84 185/55R15 T81 T82 A05 A08 A09
G878, 52-84 195/50R15 T82 A14 A19 A30
e13*96/27*0023*.. B03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

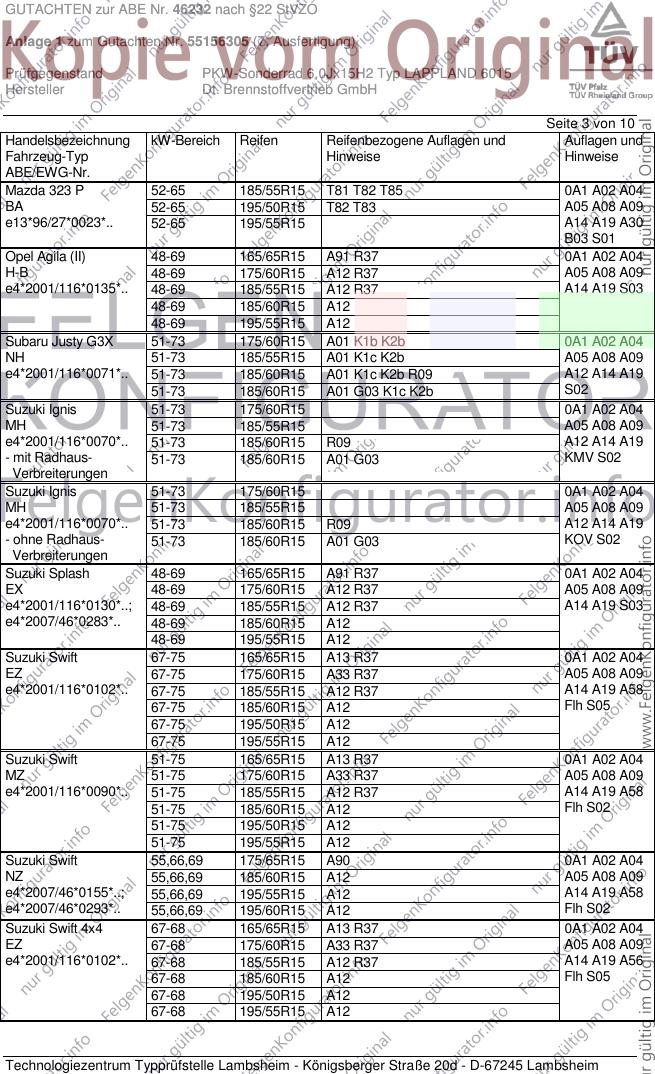

GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 P 52-65 185/55R15 T81 T82 T85 0A1 A02 A04
BA 52-65 195/50R15 T82 T83 A05 A08 A09
e13*96/27*0023*.. 52-65 195/55R15 A14 A19 A30
B03 S01
Opel Agila (II) 48-69 165/65R15 A91 R37 0A1 A02 A04
H-B 48-69 175/60R15 A12 R37 A05 A08 A09
e4*2001/116*0135*.. 48-69 185/55R15 A12 R37 A14 A19 S03
48-69 185/60R15 A12
48-69 195/55R15 A12
Subaru Justy G3X 51-73 175/60R15 A01 K1b K2b 0A1 A02 A04
NH 51-73 185/55R15 A01 K1c K2b A05 A08 A09
e4*2001/116*0071*.. 51-73 185/60R15 A01 K1c K2b R09 A12 A14 A19
51-73 185/60R15 A01 G03 K1c K2b S02
Suzuki Ignis 51-73 175/60R15 0A1 A02 A04
MH 51-73 185/55R15 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 R09 A12 A14 A19
- mit Radhaus- 51-73 185/60R15 A01 G03 KMV S02
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 0A1 A02 A04
MH 51-73 185/55R15 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 R09 A12 A14 A19
- ohne Radhaus- 51-73 185/60R15 A01 G03 KOV S02
Verbreiterungen
Suzuki Splash 48-69 165/65R15 A91 R37 0A1 A02 A04
EX 48-69 175/60R15 A12 R37 A05 A08 A09
e4*2001/116*0130*..; 48-69 185/55R15 A12 R37 A14 A19 S03
e4*2007/46*0283*.. 48-69 185/60R15 A12
48-69 195/55R15 A12
Suzuki Swift 67-75 165/65R15 A13 R37 0A1 A02 A04
EZ 67-75 175/60R15 A33 R37 A05 A08 A09
e4*2001/116*0102*.. 67-75 185/55R15 A12 R37 A14 A19 A58
67-75 185/60R15 A12 Flh S05
67-75 195/50R15 A12
67-75 195/55R15 A12
Suzuki Swift 51-75 165/65R15 A13 R37 0A1 A02 A04
MZ 51-75 175/60R15 A33 R37 A05 A08 A09
e4*2001/116*0090*.. 51-75 185/55R15 A12 R37 A14 A19 A58
51-75 185/60R15 A12 Flh S02
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift 55,66,69 175/65R15 A90 0A1 A02 A04
NZ 55,66,69 185/60R15 A12 A05 A08 A09
e4*2007/46*0155*..; 55,66,69 195/55R15 A12 A14 A19 A58
e4*2007/46*0293*.. 55,66,69 195/60R15 A12 Flh S02
Suzuki Swift 4x4 67-68 165/65R15 A13 R37 0A1 A02 A04
EZ 67-68 175/60R15 A33 R37 A05 A08 A09
e4*2001/116*0102*.. 67-68 185/55R15 A12 R37 A14 A19 A56
67-68 185/60R15 A12 Flh S05
67-68 195/50R15 A12
67-68 195/55R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 66,69 175/65R15 A90 0A1 A02 A04
FZ 66,69 185/60R15 A12 A05 A08 A09
e4*2007/46*0198*..; 66,69 195/55R15 A12 A14 A19 A56
e4*2007/46*0294*.. 66,69 195/60R15 A12 Flh S06
Toyota Corolla 55-81 185/55R15 R37 0A1 A01 A02
E11, E11U A04 A05 A08
e6*95/54*0043*.., A09 A12 A14
e11*98/14*0102*.. A19 A58 LK6
S01
Toyota Corolla 66-141 195/60R15 A11 0A1 A02 A04
E12-U -J -J1 -T -TS 66-141 205/55R15 A12 A05 A08 A09
e11*98/14,2001/116* 66-141 215/55R15 A01 A12 K1c K41 K42 A14 A19 B03
0178-0181,0251*.. Car Flh Sth
Ver S01
Toyota IQ 50,66,72 175/65R15 A91 0A1 A02 A04
AJ1, /-MS1 50,66,72 185/60R15 A12 A05 A08 A09
e6*2001/116*0119*..; A14 A19 Flh
e11*2007/46*0238* S01
Toyota Yaris 51,66,73 175/60R15 A91 0A1 A02 A04
XP13M(a) 51,66,73 175/65R15 A91 A05 A08 A09
e11*2007/46*0152*.. 51,66,73 185/55R15 A12 A14 A19 Flh
- Club / Trend 51,66,73 185/60R15 A12 LY2 V15 S01
51,66,73 195/55R15 A12
51,66,73 205/50R15 A01 A12 K6f
51,66,73 205/55R15 A01 A12 K6f
Toyota Yaris 51, 66, 73 175/60R15 0A1 A02 A04
XP13M(a), XP13N(a) 51, 66, 73 175/65R15 A05 A08 A09
e11*2007/46*0152*..; 51, 66, 73 185/55R15 A12 A14 A19
e11*2007/46*0153*.. 51, 66, 73 185/60R15 Flh LY1 V15
51, 66, 73 205/50R15 A01 K6f R03 S01
Toyota Yaris 51-74 185/60R15 0A1 A02 A04
XP9, XP9F A05 A08 A09
e11*2001/116*0248*, A12 A14 A19
e11*2001/116*0249*. Flh S01
Toyota Yaris Hybrid 55 175/60R15 0A1 A02 A04
XP13M(a) 55 175/65R15 A05 A08 A09
e11*2007/46*0152*.. 55 185/55R15 A12 A14 A19
55 185/60R15 Flh LY1 V15
55 205/50R15 A01 K6f R03 S01
Toyota Yaris Hybrid 55 175/60R15 A91 0A1 A02 A04
Club 55 175/65R15 A91 A05 A08 A09
XP13M(a) 55 185/55R15 A12 A14 A19 Flh
e11*2007/46*0152*.. 55 185/60R15 A12 LY3 V15 S01
55 195/55R15 A12
55 205/50R15 A01 A12 K6f
55 205/55R15 A01 A12 K6f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris TS 98 185/60R15 A39 0A1 A02 A04
XP9 98 195/55R15 A12 A05 A08 A09
e11*2001/116*0248* 98 195/60R15 A12 A14 A19 Flh
98 205/50R15 A12 S01
98 205/55R15 A12
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

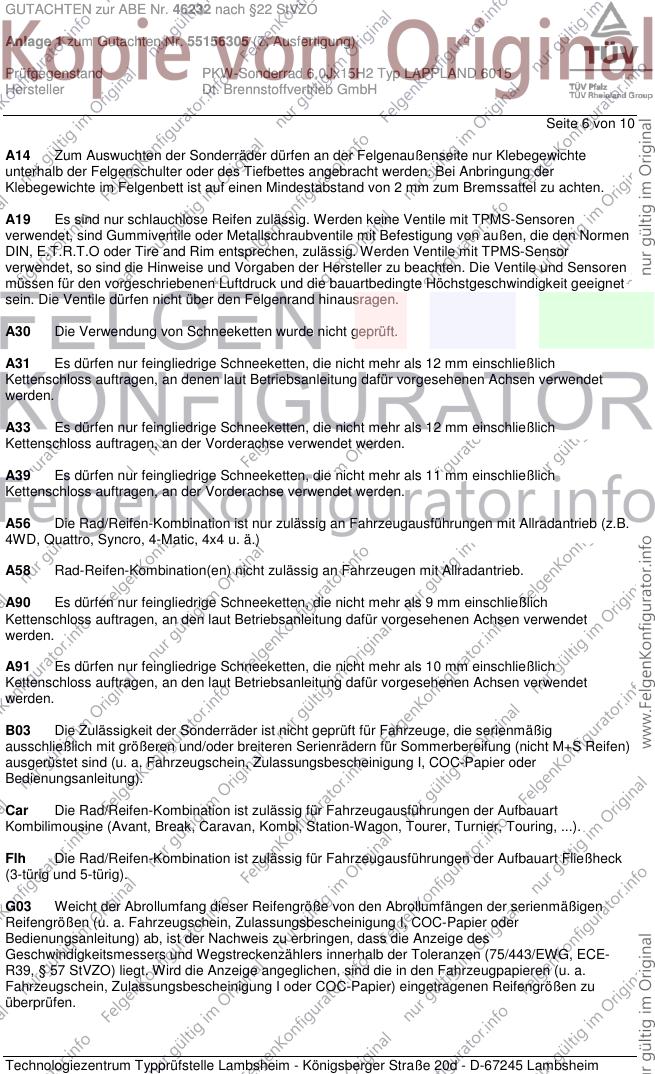

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 10
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

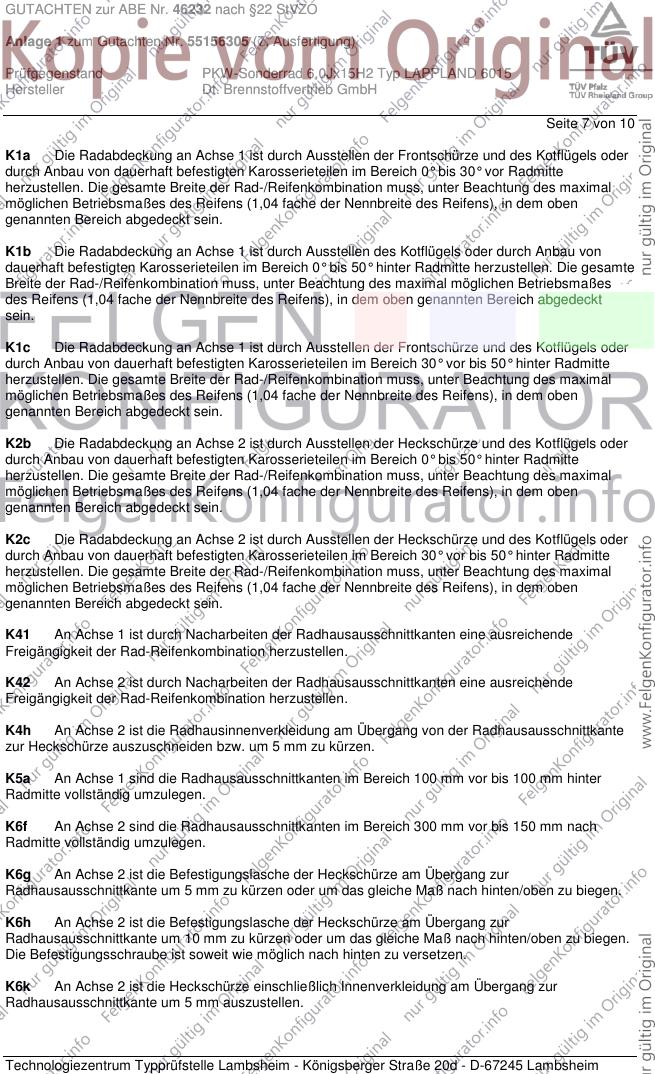

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 10
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 10
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. April 2014 in Lambsheim statt.

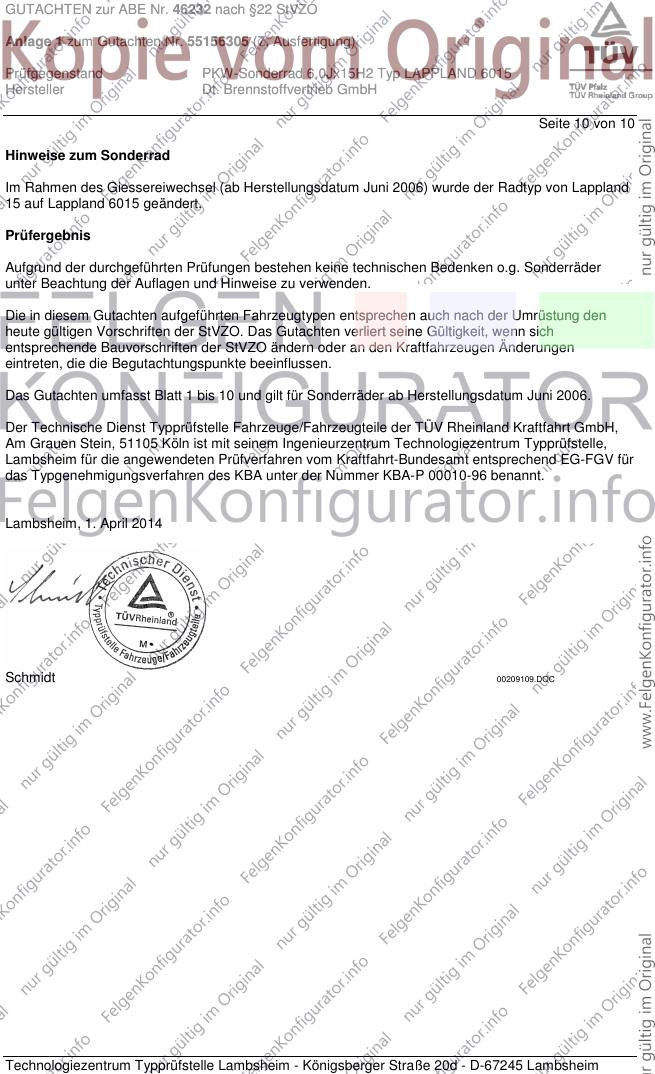

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46232 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55156305 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ LAPPLAND 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 10
Hinweise zum Sonderrad
Im Rahmen des Giessereiwechsel (ab Herstellungsdatum Juni 2006) wurde der Radtyp von Lappland
15 auf Lappland 6015 geändert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2014
Schmidt 00209109.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
