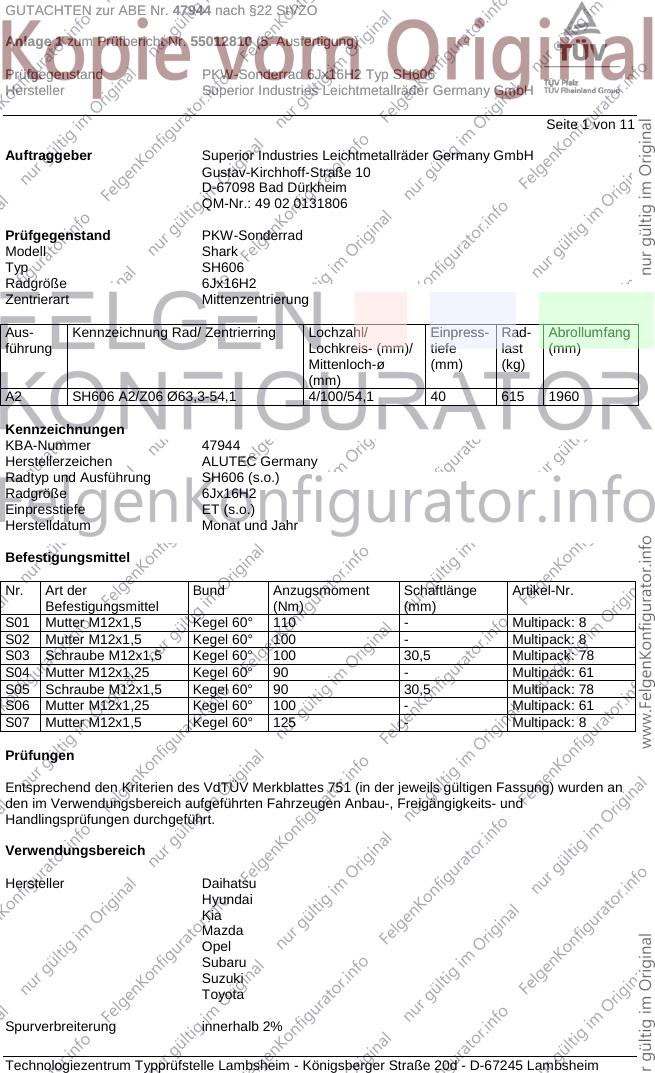

GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 11
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Shark
Typ SH606
Radgröße 6Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 SH606 A2/Z06 Ø63,3-54,1 4/100/54,1 40 615 1960
Kennzeichnungen
KBA-Nummer 47944
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SH606 (s.o.)
Radgröße 6Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - Multipack: 8
S02 Mutter M12x1,5 Kegel 60° 100 - Multipack: 8
S03 Schraube M12x1,5 Kegel 60° 100 30,5 Multipack: 78
S04 Mutter M12x1,25 Kegel 60° 90 - Multipack: 61
S05 Schraube M12x1,5 Kegel 60° 90 30,5 Multipack: 78
S06 Mutter M12x1,25 Kegel 60° 100 - Multipack: 61
S07 Mutter M12x1,5 Kegel 60° 125 - Multipack: 8
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/50R16 A12 A14 A19
XP9F 73 195/45R16 Flh S01
e11*2001/116*0249*. 73 195/50R16
Daihatsu Materia 67,76 195/45R16 A12 A14 A19
M4 A58 S01
e13*2001/116*0198*.
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A12 A14
M3 A19 A58 S02
e13*2003/97*0147*..,
e13*2001/116*0147*.
Hyundai Accent 71-83 185/50R16 A12 A14 A19
MC 71-83 195/45R16 T80 T84 B03 Flh S01
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a
Hyundai Accent 71-83 185/50R16 A12 A14 A19
MC, MCT 71-83 195/45R16 T80 T84 B03 Sth S01
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a
e4*2001/116*0110*
Hyundai Getz 46-81 195/45R16 K1a K2b A01 A12 A14
TB, TBI A19 Flh S01
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 195/45R16 K1a K1b K2b A01 A12 A14
IA, IA-HME A19 A58 Flh
e11*2007/46*1008*..; Y13 S01
e13*2007/46*1602*..
- incl. Facelift 2017
Hyundai i20 55-88 185/55R16 A12 A14 A19
GB, GB-HME 55-88 195/50R16 Cpe Flh KOV
e11*2007/46*1600*..; 55-88 195/55R16 S07
e13*2007/46*1603*.. 55-88 205/50R16 A01 K1c K2b
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 185/50R16 K1c K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R16 K1a K2b T80 T84 A19 Flh S01
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b
e11*2007/46*0129*..
- incl. Facelift 2012
Hyundai i20 Active 66-88 185/55R16 A12 A14 A19
GB, GB-HME 66-88 195/50R16 Flh KMV S07
e11*2007/46*1600*..; 66-88 195/55R16
e13*2007/46*1603*.. 66-88 205/50R16
Kia Picanto (III) 49, 62, 74 195/45R16 K1c K2a K2b K5b K8h A01 A12 A14
JA A19 A58 Flh
e11*2007/46*3848*.. KOV S01
Kia Picanto (III) X-Line 62, 74 195/45R16 K6w A01 A12 A14
JA A19 A58 Flh
e11*2007/46*3848*.. KMV S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio 60-71,1 195/45R16 K42 A01 A12 A14
DC A19 BK5 S01
e11*98/14*0132*04-..
- Facelift 2003
Kia Rio 55-72,1 195/45R16 K42 A01 A12 A14
DC A19 BK5 S03
e11*98/14*
0132*00-03
Kia Rio 65-83 185/50R16 T81 A12 A14 A19
DE 65-83 195/45R16 T80 T84 Flh S01
e4*2001/116*0093*.. 65-83 195/50R16
Kia Rio 55-80 185/55R16 A12 A14 A19
UB 55-80 195/50R16 A58 Flh S01
e11*2007/46*0195*.. 55-80 195/55R16
- incl. Facelift 2015 55-80 205/50R16 A01 K2b
Kia Rio 57-89 185/55R16 A12 A14 A19
YB 57-89 195/50R16 A01 K1a K1b K2b A58 Flh S07
e11*2007/46*3777*.. 57-89 195/55R16 A01 K1a K1b K2b
57-89 205/50R16 A01 K1c K2b K8e
Kia Stonic 61-100 185/55R16 A39 A14 A19 A58
YB 61-100 185/60R16 A01 A12 G01 Z15 S07
e11*2007/46* 61-100 195/55R16 A39
3777*01-.. 61-100 205/50R16 A94
- 15 Zoll Serie
Mazda 2 (II) 50-76 195/45R16 A12 A14 A19
DE, DE1 Flh S01
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 (III) 55-85 185/55R16 A12 A14 A19
DJ1 55-85 185/60R16 Flh S01
e1*2007/46*1335*.. 55-85 195/55R16
55-85 205/50R16 A01 K4t
Mazda 323 52-84 195/45R16 R37 T80 A12 A14 A19
BJ, BJD 52-96 195/50R16 A01 K42 Car Lim S01
e1*97/27*0094*..,
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda MX-5 (II) 81-107 195/45R16 R37 A12 A14 A19
NB, NBD B03 S01
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila-B 48-69 185/50R16 A12 A14 A19
H-B 48-69 195/45R16 S05
e4*2001/116*0135*.. 48-69 195/50R16 A01 K1a K2b K42
Subaru Justy 51 195/45R16 K42 K56 A01 A12 A14
M3, M3G A19 A58 S02
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

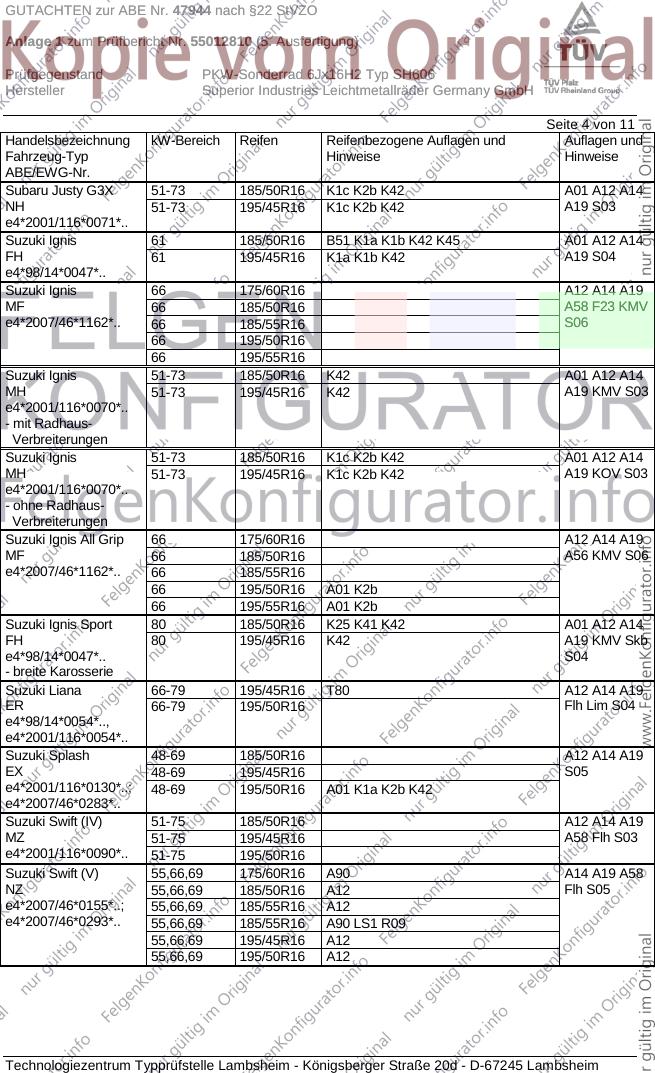

GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Justy G3X 51-73 185/50R16 K1c K2b K42 A01 A12 A14
NH 51-73 195/45R16 K1c K2b K42 A19 S03
e4*2001/116*0071*..
Suzuki Ignis 61 185/50R16 B51 K1a K1b K42 K45 A01 A12 A14
FH 61 195/45R16 K1a K1b K42 A19 S04
e4*98/14*0047*..
Suzuki Ignis 66 175/60R16 A12 A14 A19
MF 66 185/50R16 A58 F23 KMV
e4*2007/46*1162*.. 66 185/55R16 S06
66 195/50R16
66 195/55R16
Suzuki Ignis 51-73 185/50R16 K42 A01 A12 A14
MH 51-73 195/45R16 K42 A19 KMV S03
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K1c K2b K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2b K42 A19 KOV S03
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis All Grip 66 175/60R16 A12 A14 A19
MF 66 185/50R16 A56 KMV S06
e4*2007/46*1162*.. 66 185/55R16
66 195/50R16 A01 K2b
66 195/55R16 A01 K2b
Suzuki Ignis Sport 80 185/50R16 K25 K41 K42 A01 A12 A14
FH 80 195/45R16 K42 A19 KMV Skb
e4*98/14*0047*.. S04
- breite Karosserie
Suzuki Liana 66-79 195/45R16 T80 A12 A14 A19
ER 66-79 195/50R16 Flh Lim S04
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Splash 48-69 185/50R16 A12 A14 A19
EX 48-69 195/45R16 S05
e4*2001/116*0130*..; 48-69 195/50R16 A01 K1a K2b K42
e4*2007/46*0283*..
Suzuki Swift (IV) 51-75 185/50R16 A12 A14 A19
MZ 51-75 195/45R16 A58 Flh S03
e4*2001/116*0090*.. 51-75 195/50R16
Suzuki Swift (V) 55,66,69 175/60R16 A90 A14 A19 A58
NZ 55,66,69 185/50R16 A12 Flh S05
e4*2007/46*0155*..; 55,66,69 185/55R16 A12
e4*2007/46*0293*.. 55,66,69 185/55R16 A90 LS1 R09
55,66,69 195/45R16 A12
55,66,69 195/50R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (VI) 66, 82 175/60R16 A12 A14 A19 A58
AZ 66, 82 185/50R16 A91 Flh S06
e4*2007/46*1205*.. 66, 82 185/55R16 A91
66, 82 195/50R16 A12
66, 82 205/50R16 A01 A12 K1a K1b K2b
Suzuki Swift 4x4 (V) 66,69 175/60R16 A90 A14 A19 A56
NZ 66,69 185/50R16 A12 Flh S05
e4*2007/46*0155*.. 66,69 185/55R16 A12
66,69 185/55R16 A90 LS1 R09
66,69 195/45R16 A12
66,69 195/50R16 A12
Toyota Corolla 66-141 195/55R16 A12 A14 A19
E12-U -J -J1 -T -TS 66-141 205/50R16 A01 K1c K41 K42 Car Flh Sth
e11*98/14,2001/116* Ver S01
0178-0181,0251*..
Toyota IQ 50,66,72 175/60R16 A12 A14 A19
AJ1, /-MS1 50,66,72 185/50R16 Flh S01
e6*2001/116*0119*..; 50,66,72 185/55R16
e11*2007/46*0238* 50,66,72 195/50R16 A01 K2b K6c K6i
50,66,72 195/55R16 A01 K2b K6c K6i
Toyota Yaris 48-110 195/45R16 K27 A01 A12 A14
P1, P1F, P1-TMG A19 S01
e6*/e2*/e1*
98/14, 2001/116*
0064,0248,0270*..
Toyota Yaris 51-82 185/50R16 T81 A12 A14 A19
XP13M(a), -/TMG 51-82 185/55R16 Flh LY2 S01
e11*2007/46*0152*..; 51-82 195/45R16
e13*2007/46*1722*..; 51-82 195/50R16 A01 K6f
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris 51-82 185/50R16 T81 A12 A14 A19
XP13M(a), XP13N(a), 51-82 185/55R16 Flh LY1 S01
-/TMG 51-82 195/45R16
e11*2007/46*0152*..; 51-82 195/50R16 A01 K6f
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris 51-74 185/50R16 A12 A14 A19
XP9, XP9F 51-74 195/45R16 T80 Flh S01
e11*2001/116*0248*, 51-74 195/50R16
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 185/50R16 T81 A12 A14 A19
XP13M(a), -/TMG 54, 55 185/55R16 Flh LY1 S01
e11*2007/46*0152*..; 54, 55 195/45R16
e13*2007/46*1722*..; 54, 55 195/50R16 A01 K6f
e6*2007/46*0344*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 54, 55 185/50R16 T81 A12 A14 A19
XP13M(a), -/TMG 54, 55 185/55R16 Flh LY3 S01
e11*2007/46*0152*..; 54, 55 195/45R16
e13*2007/46*1722*..; 54, 55 195/50R16 A01 K6f
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris TS 98 185/50R16 A12 A14 A19
XP9 98 185/55R16 Flh S01
e11*2001/116*0248* 98 195/50R16
98 195/55R16
98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 A12 A14 A19
P2 S01
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.

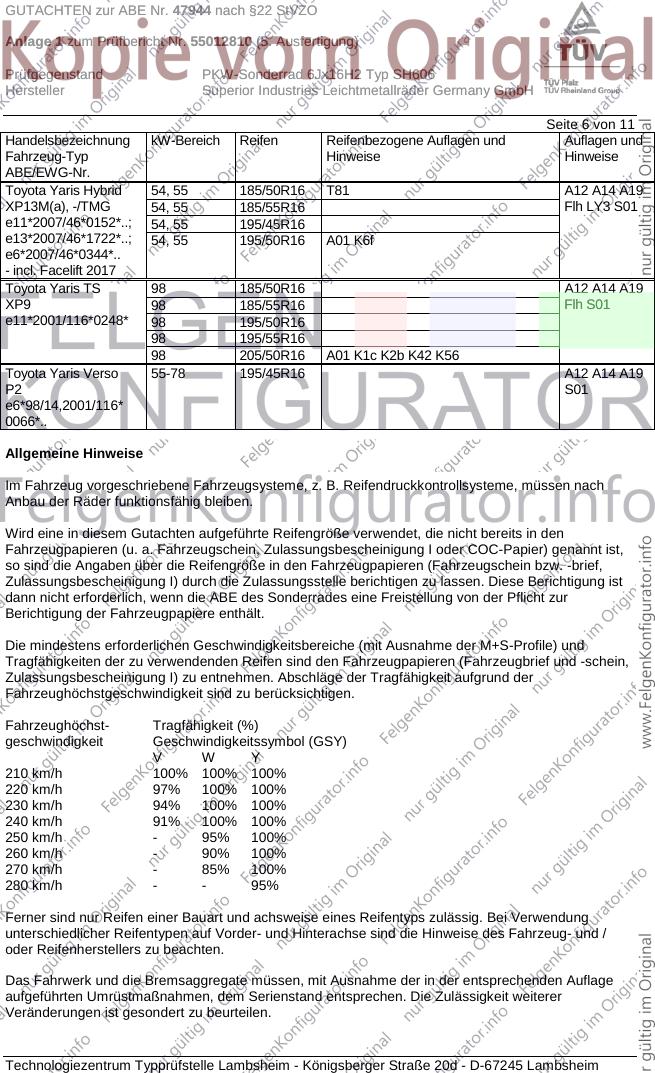

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 11

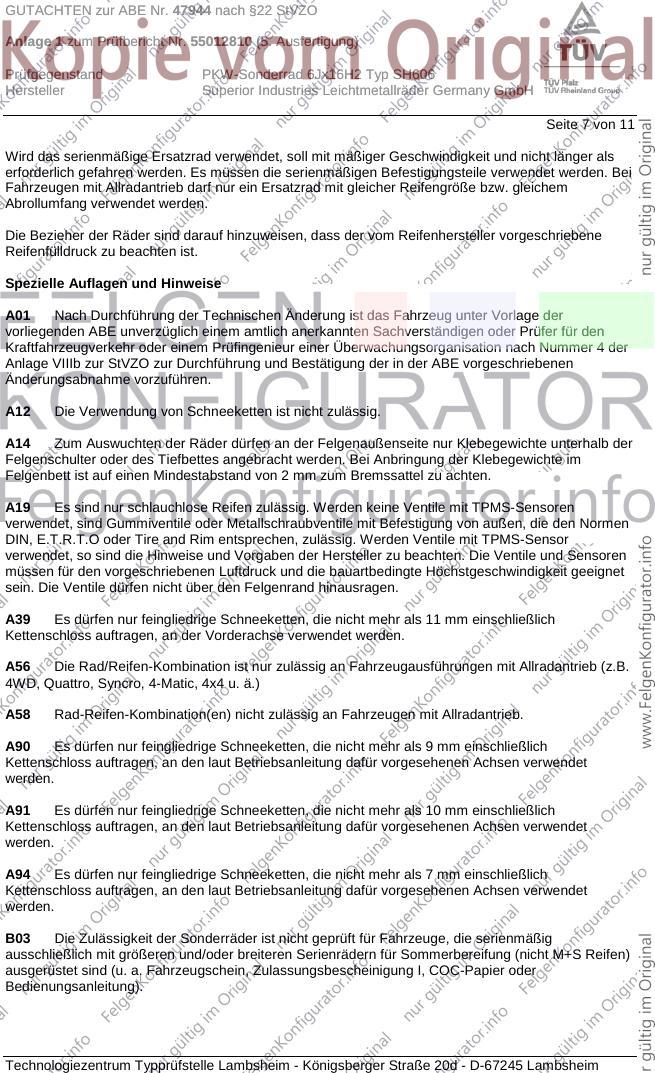

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 11

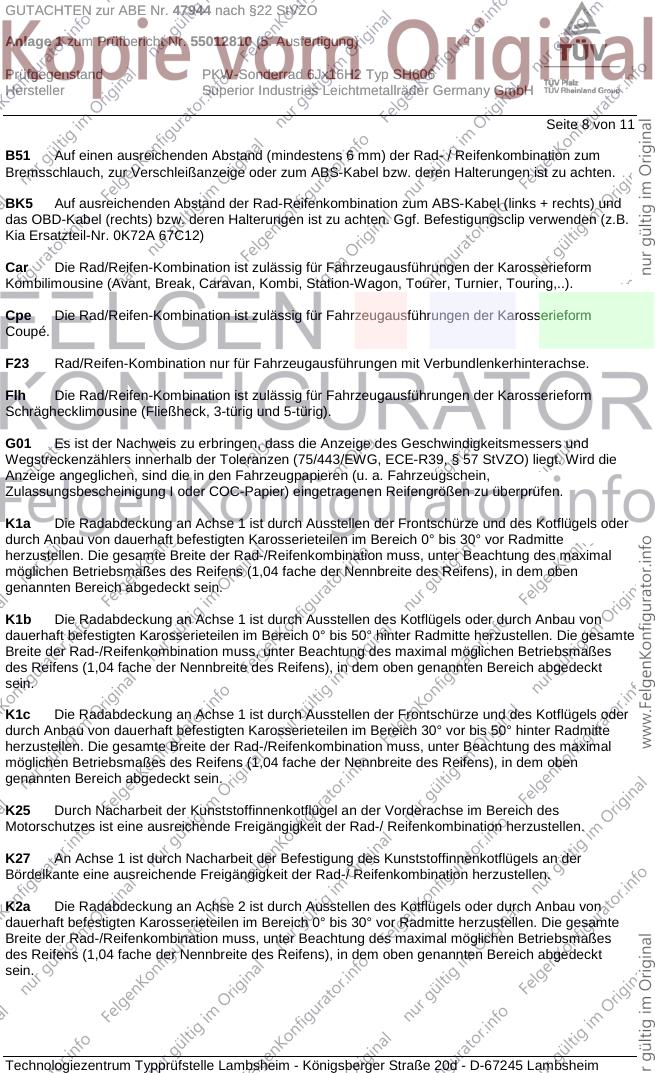

B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 11

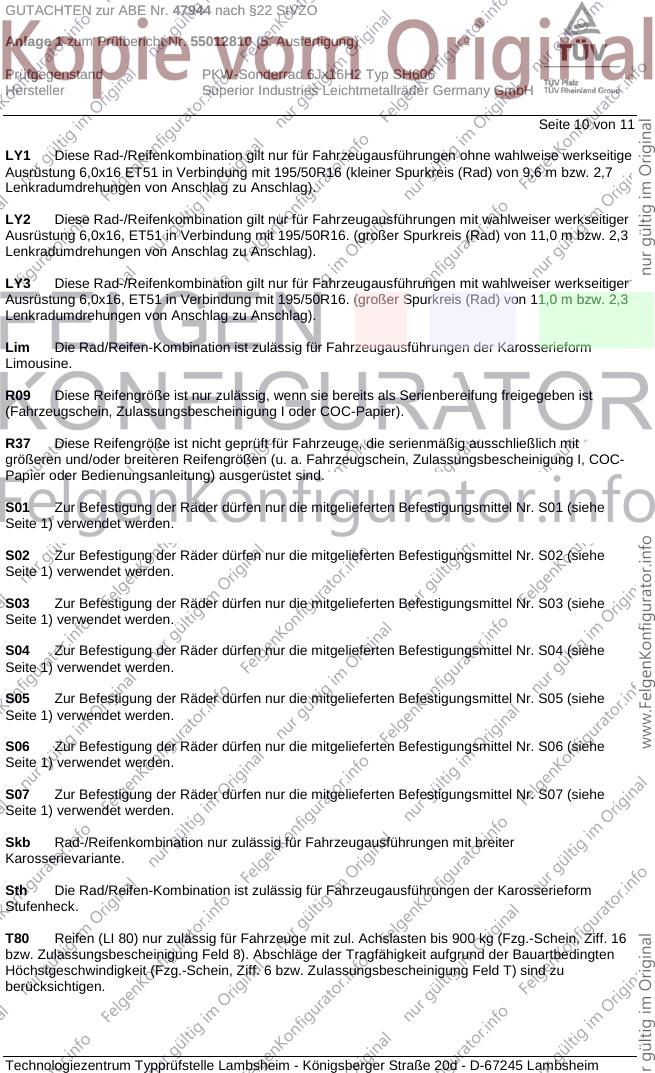

LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

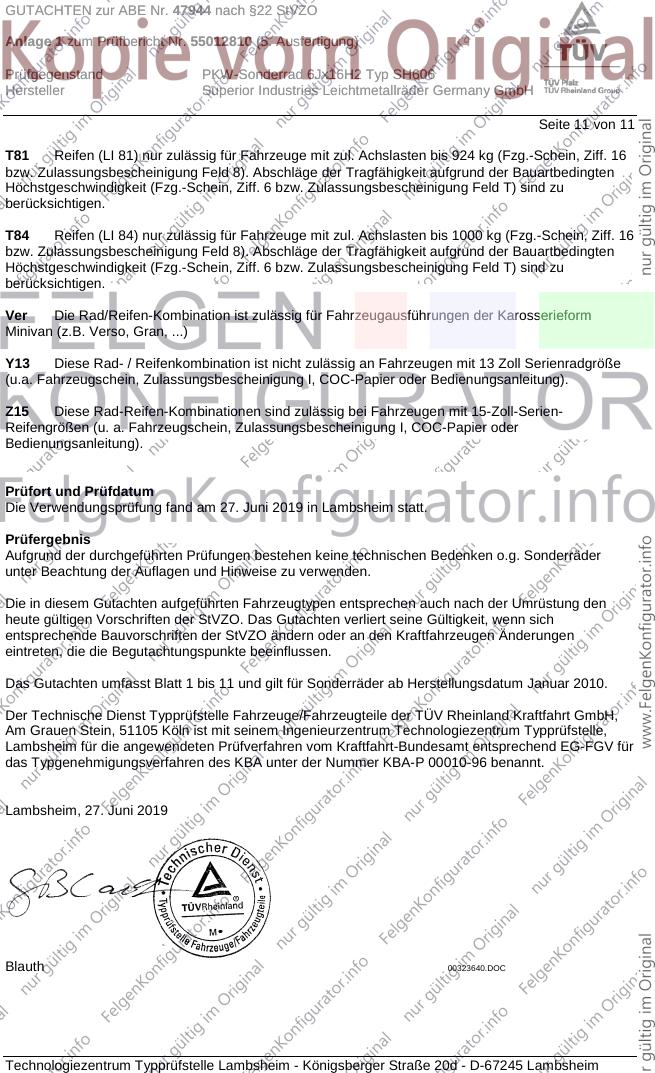

GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55012810 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 11
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Juni 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Juni 2019
Blauth 00323640.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
