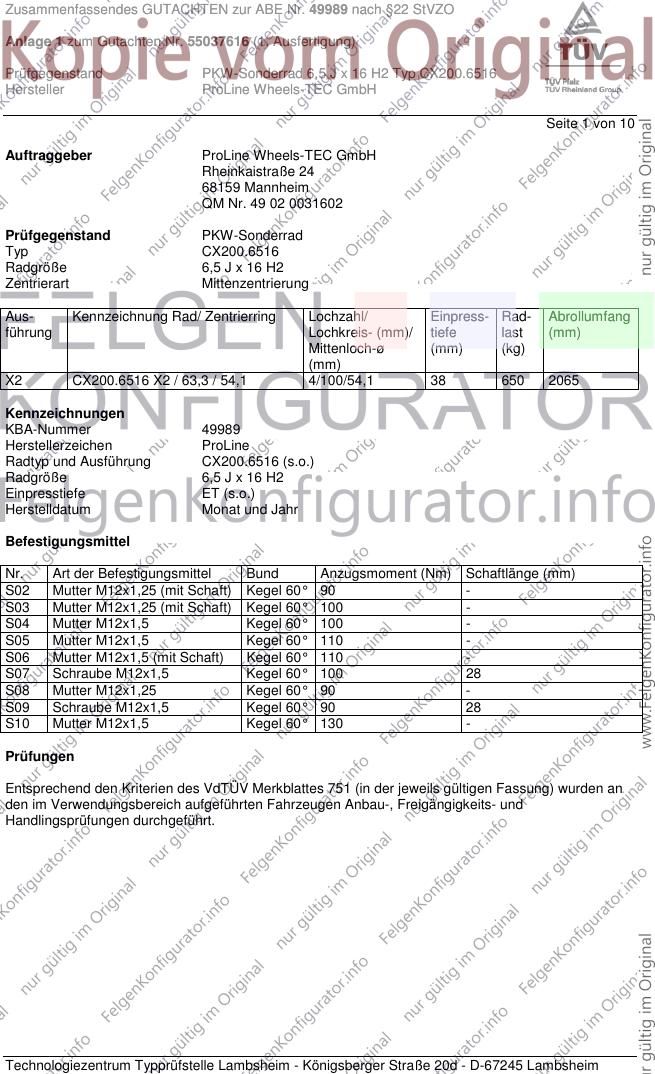

Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ CX200.6516
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 CX200.6516 X2 / 63,3 / 54,1 4/100/54,1 38 650 2065
Kennzeichnungen
KBA-Nummer 49989
Herstellerzeichen ProLine
Radtyp und Ausführung CX200.6516 (s.o.)
Radgröße 6,5 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S03 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
S04 Mutter M12x1,5 Kegel 60° 100 -
S05 Mutter M12x1,5 Kegel 60° 110 -
S06 Mutter M12x1,5 (mit Schaft) Kegel 60° 110 -
S07 Schraube M12x1,5 Kegel 60° 100 28
S08 Mutter M12x1,25 Kegel 60° 90 -
S09 Schraube M12x1,5 Kegel 60° 90 28
S10 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

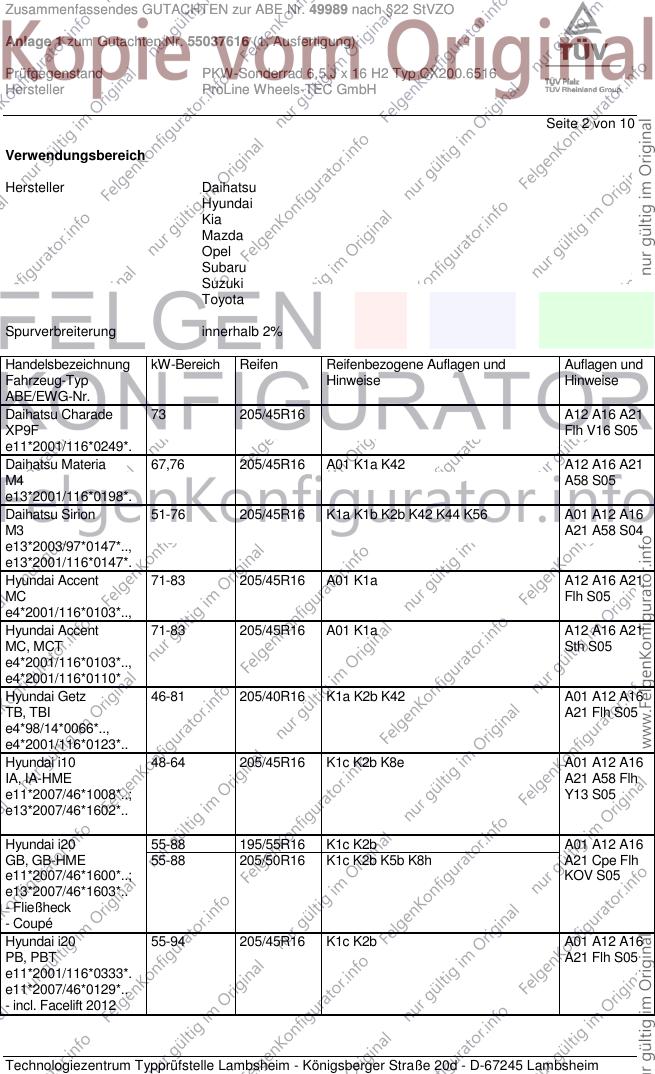

Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 10
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 205/45R16 A12 A16 A21
XP9F Flh V16 S05
e11*2001/116*0249*.
Daihatsu Materia 67,76 205/45R16 A01 K1a K42 A12 A16 A21
M4 A58 S05
e13*2001/116*0198*.
Daihatsu Sirion 51-76 205/45R16 K1a K1b K2b K42 K44 K56 A01 A12 A16
M3 A21 A58 S04
e13*2003/97*0147*..,
e13*2001/116*0147*.
Hyundai Accent 71-83 205/45R16 A01 K1a A12 A16 A21
MC Flh S05
e4*2001/116*0103*..,
Hyundai Accent 71-83 205/45R16 A01 K1a A12 A16 A21
MC, MCT Sth S05
e4*2001/116*0103*..,
e4*2001/116*0110*
Hyundai Getz 46-81 205/40R16 K1a K2b K42 A01 A12 A16
TB, TBI A21 Flh S05
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 205/45R16 K1c K2b K8e A01 A12 A16
IA, IA-HME A21 A58 Flh
e11*2007/46*1008*..; Y13 S05
e13*2007/46*1602*..
Hyundai i20 55-88 195/55R16 K1c K2b A01 A12 A16
GB, GB-HME 55-88 205/50R16 K1c K2b K5b K8h A21 Cpe Flh
e11*2007/46*1600*..; KOV S05
e13*2007/46*1603*..
- Fließheck
- Coupé
Hyundai i20 55-94 205/45R16 K1c K2b A01 A12 A16
PB, PBT A21 Flh S05
e11*2001/116*0333*.
e11*2007/46*0129*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 10

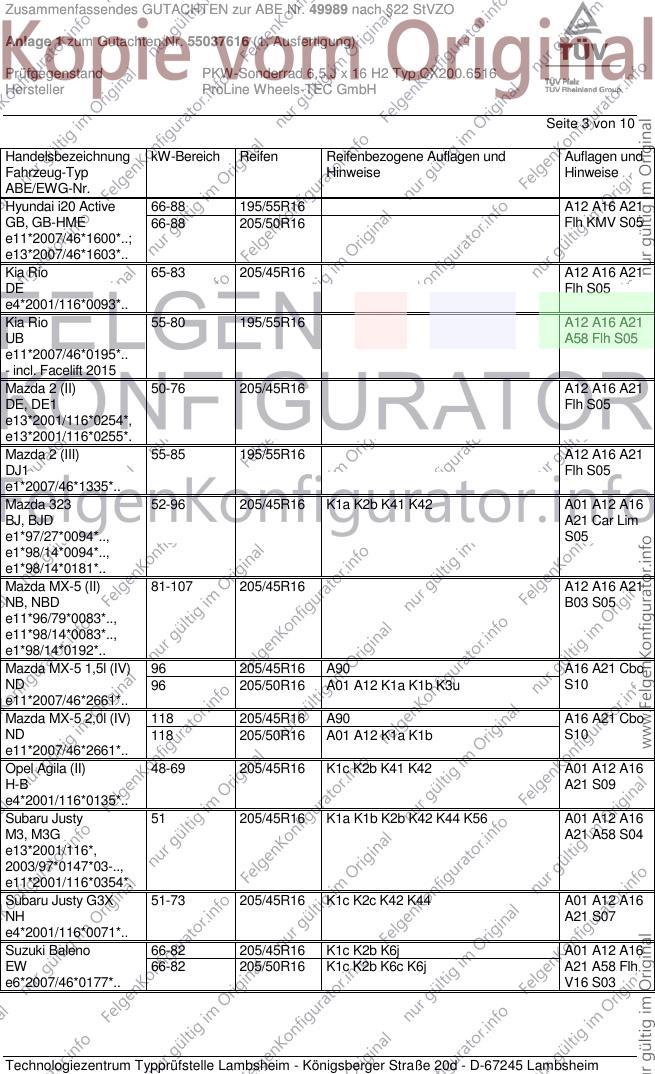

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 Active 66-88 195/55R16 A12 A16 A21
GB, GB-HME 66-88 205/50R16 Flh KMV S05
e11*2007/46*1600*..;
e13*2007/46*1603*..
Kia Rio 65-83 205/45R16 A12 A16 A21
DE Flh S05
e4*2001/116*0093*..
Kia Rio 55-80 195/55R16 A12 A16 A21
UB A58 Flh S05
e11*2007/46*0195*..
- incl. Facelift 2015
Mazda 2 (II) 50-76 205/45R16 A12 A16 A21
DE, DE1 Flh S05
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 (III) 55-85 195/55R16 A12 A16 A21
DJ1 Flh S05
e1*2007/46*1335*..
Mazda 323 52-96 205/45R16 K1a K2b K41 K42 A01 A12 A16
BJ, BJD A21 Car Lim
e1*97/27*0094*.., S05
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda MX-5 (II) 81-107 205/45R16 A12 A16 A21
NB, NBD B03 S05
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96 205/45R16 A90 A16 A21 Cbo
ND 96 205/50R16 A01 A12 K1a K1b K3u S10
e11*2007/46*2661*..
Mazda MX-5 2,0l (IV) 118 205/45R16 A90 A16 A21 Cbo
ND 118 205/50R16 A01 A12 K1a K1b S10
e11*2007/46*2661*..
Opel Agila (II) 48-69 205/45R16 K1c K2b K41 K42 A01 A12 A16
H-B A21 S09
e4*2001/116*0135*..
Subaru Justy 51 205/45R16 K1a K1b K2b K42 K44 K56 A01 A12 A16
M3, M3G A21 A58 S04
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 205/45R16 K1c K2c K42 K44 A01 A12 A16
NH A21 S07
e4*2001/116*0071*..
Suzuki Baleno 66-82 205/45R16 K1c K2b K6j A01 A12 A16
EW 66-82 205/50R16 K1c K2b K6c K6j A21 A58 Flh
e6*2007/46*0177*.. V16 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 10

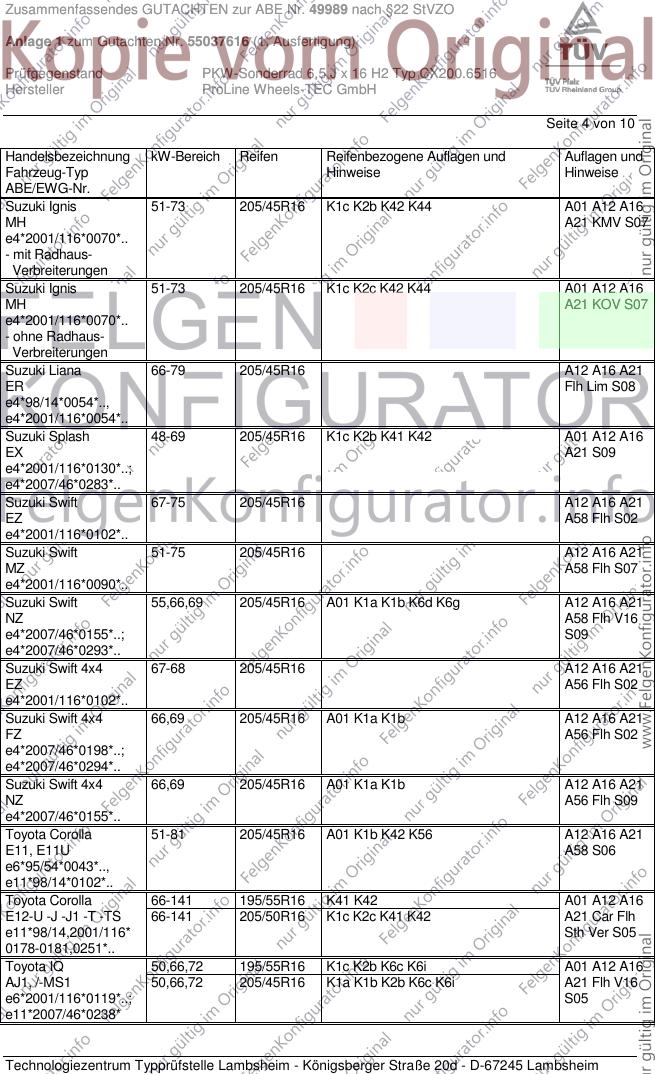

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 205/45R16 K1c K2b K42 K44 A01 A12 A16
MH A21 KMV S07
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 205/45R16 K1c K2c K42 K44 A01 A12 A16
MH A21 KOV S07
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 205/45R16 A12 A16 A21
ER Flh Lim S08
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Splash 48-69 205/45R16 K1c K2b K41 K42 A01 A12 A16
EX A21 S09
e4*2001/116*0130*..;
e4*2007/46*0283*..
Suzuki Swift 67-75 205/45R16 A12 A16 A21
EZ A58 Flh S02
e4*2001/116*0102*..
Suzuki Swift 51-75 205/45R16 A12 A16 A21
MZ A58 Flh S07
e4*2001/116*0090*..
Suzuki Swift 55,66,69 205/45R16 A01 K1a K1b K6d K6g A12 A16 A21
NZ A58 Flh V16
e4*2007/46*0155*..; S09
e4*2007/46*0293*..
Suzuki Swift 4x4 67-68 205/45R16 A12 A16 A21
EZ A56 Flh S02
e4*2001/116*0102*..
Suzuki Swift 4x4 66,69 205/45R16 A01 K1a K1b A12 A16 A21
FZ A56 Flh S02
e4*2007/46*0198*..;
e4*2007/46*0294*..
Suzuki Swift 4x4 66,69 205/45R16 A01 K1a K1b A12 A16 A21
NZ A56 Flh S09
e4*2007/46*0155*..
Toyota Corolla 51-81 205/45R16 A01 K1b K42 K56 A12 A16 A21
E11, E11U A58 S06
e6*95/54*0043*..,
e11*98/14*0102*..
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A12 A16
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A21 Car Flh
e11*98/14,2001/116* Sth Ver S05
0178-0181,0251*..
Toyota IQ 50,66,72 195/55R16 K1c K2b K6c K6i A01 A12 A16
AJ1, /-MS1 50,66,72 205/45R16 K1a K1b K2b K6c K6i A21 Flh V16
e6*2001/116*0119*..; S05
e11*2007/46*0238*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 48-110 205/45R16 K1b K2b K41 K42 A01 A12 A16
P1, P1F, P1TMG A21 S05
e6/e2/e1*98/14,
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
XP13M(a) A21 Flh LY2
e11*2007/46*0152*.. V16 S05
- Club / Trend
Toyota Yaris 51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
XP13M(a), XP13N(a) A21 Flh LY1
e11*2007/46*0152*..; V16 S05
e11*2007/46*0153*..
Toyota Yaris 51-74 205/45R16 A12 A16 A21
XP9, XP9F Flh V16 S05
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
XP13M(a) A21 Flh LY1
e11*2007/46*0152*.. V16 S05
Toyota Yaris Hybrid 54, 55 205/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A16
Club A21 Flh LY3
XP13M(a) V16 S05
e11*2007/46*0152*..
Toyota Yaris TS 98 195/55R16 A01 K1a K2b K42 K56 A12 A16 A21
XP9 98 205/45R16 Flh S05
e11*2001/116*0248* 98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 205/45R16 A01 K42 A12 A16 A21
P2 S05
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 10

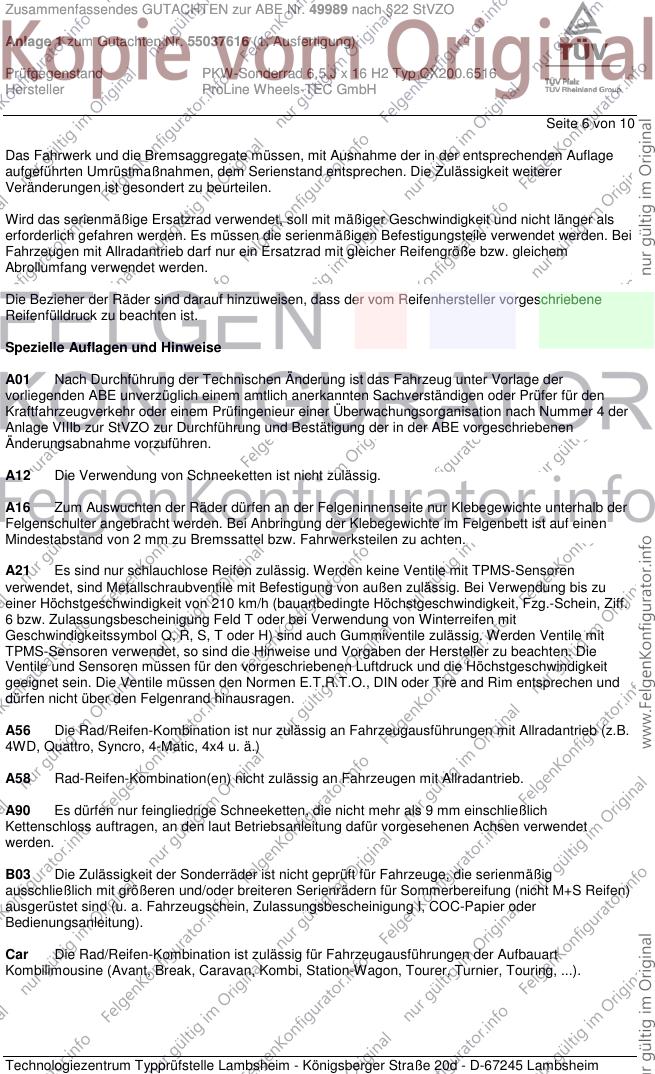

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH

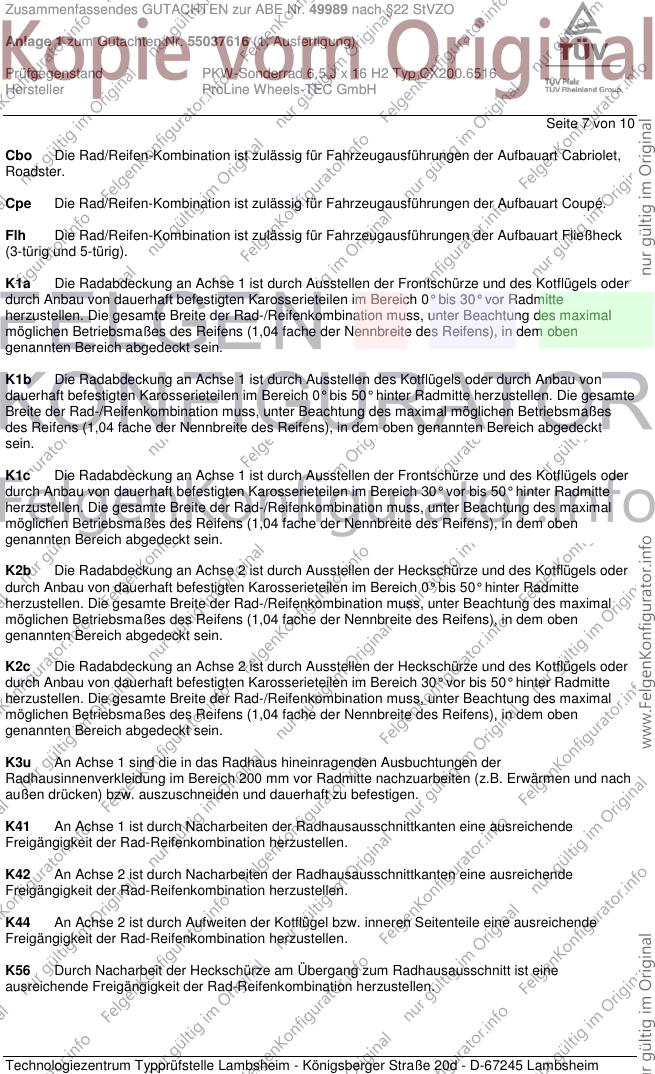

Seite 7 von 10
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH

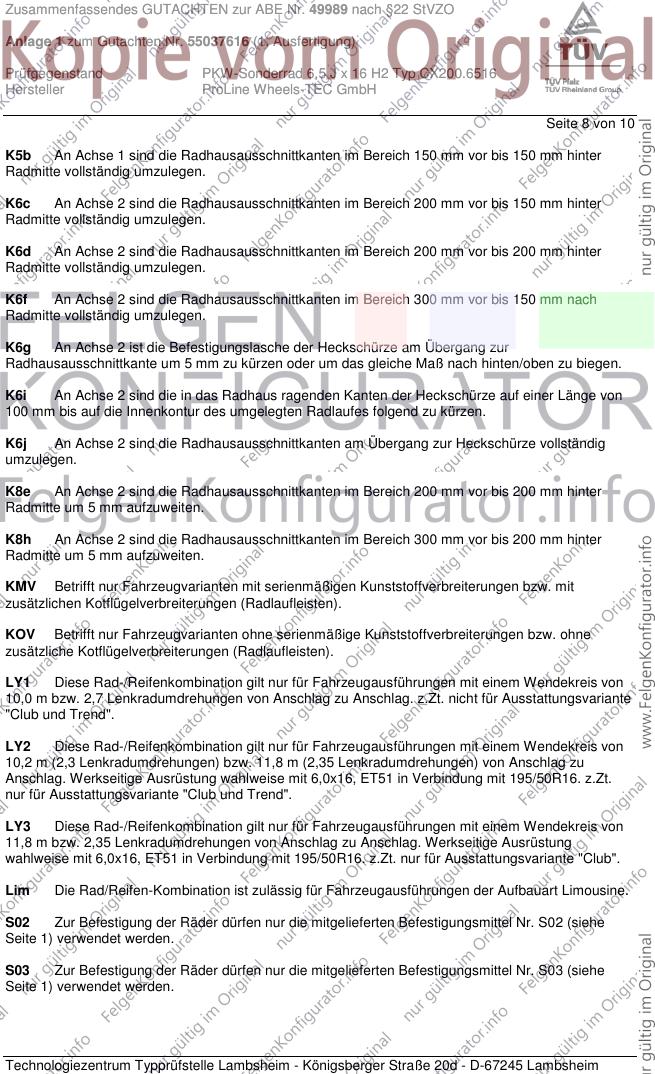

Seite 8 von 10
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH

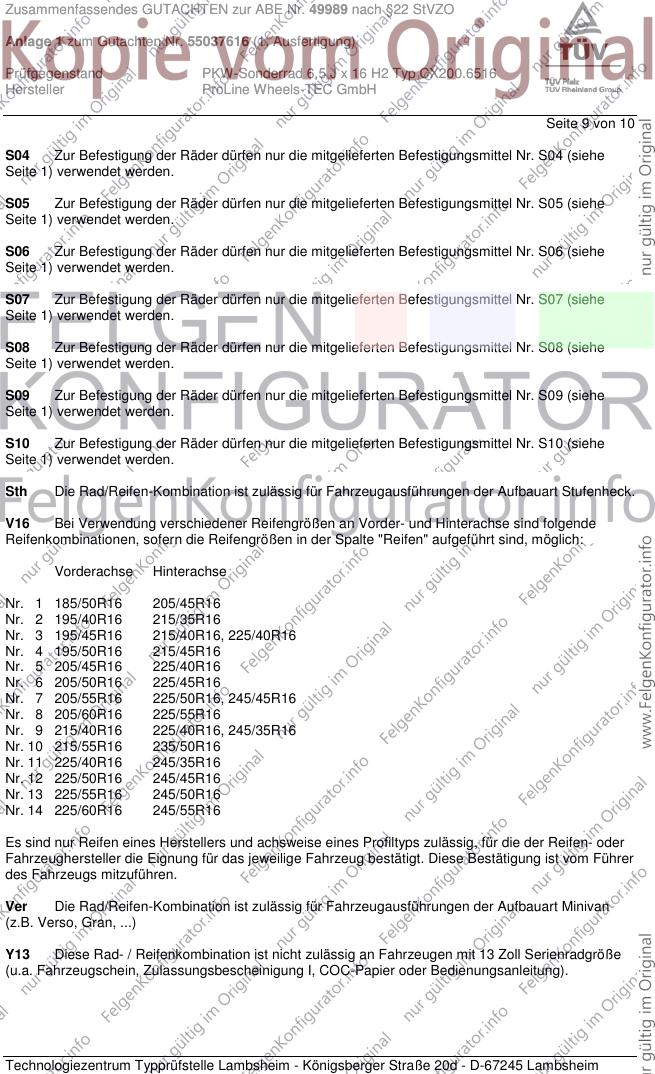

Seite 9 von 10
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55037616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels-TEC GmbH

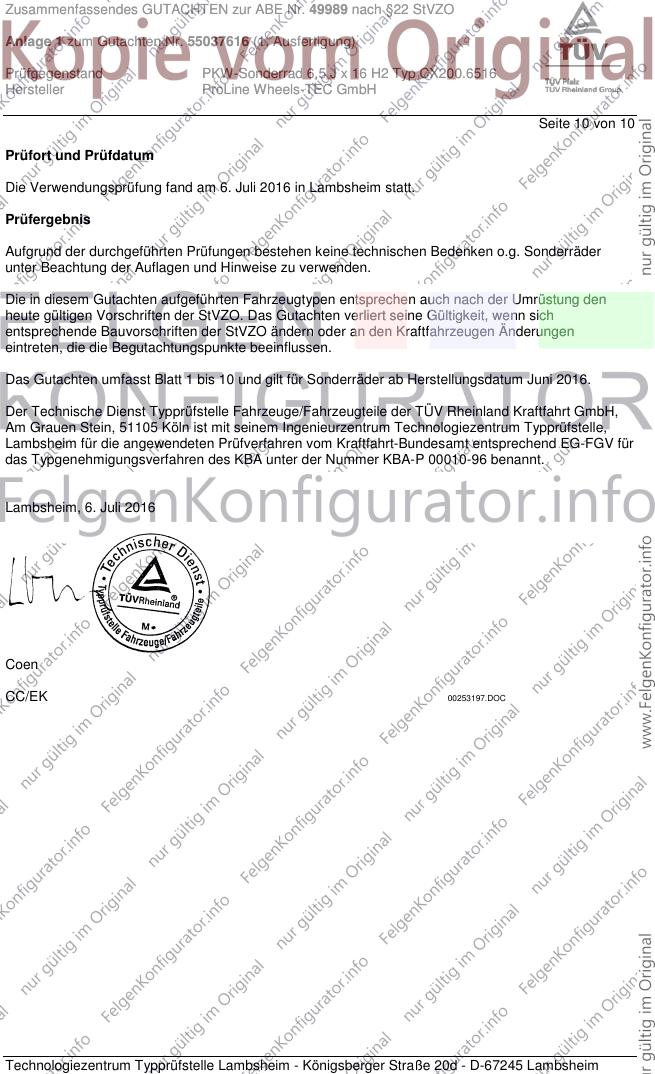

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Juli 2016
Coen
CC/EK 00253197.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
