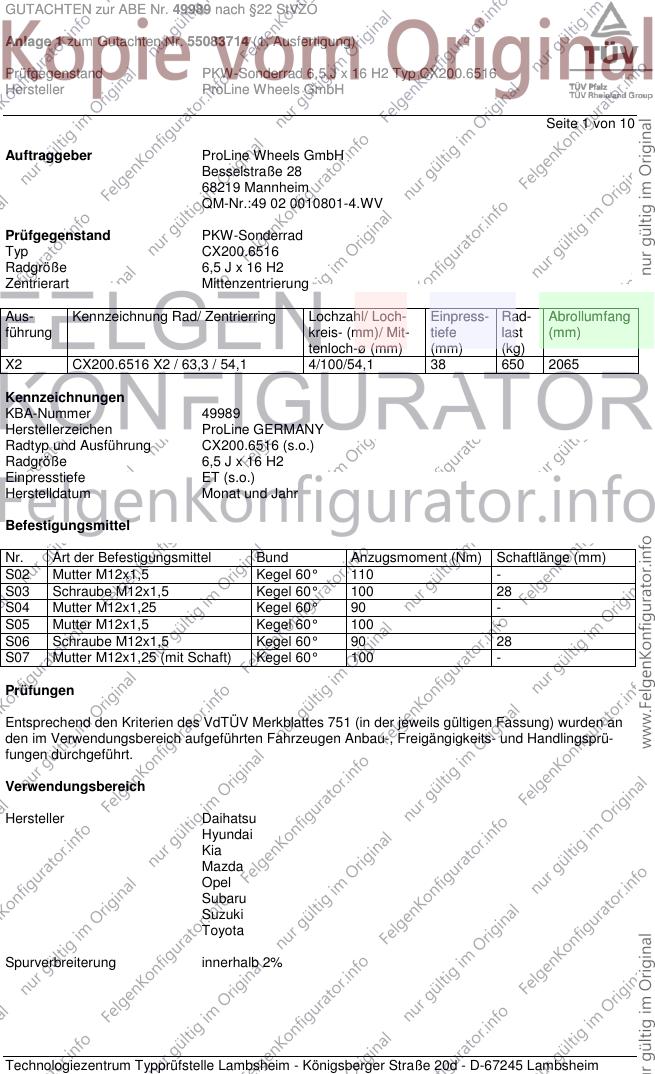

GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX200.6516
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 CX200.6516 X2 / 63,3 / 54,1 4/100/54,1 38 650 2065
Kennzeichnungen
KBA-Nummer 49989
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX200.6516 (s.o.)
Radgröße 6,5 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Mutter M12x1,5 Kegel 60° 100 -
S06 Schraube M12x1,5 Kegel 60° 90 28
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 205/45R16 0A1 A02 A04
XP9F A05 A08 A09
e11*2001/116*0249*. A12 A16 A21
Flh V16 S02
Daihatsu Materia 67,76 205/45R16 A01 K1a K42 0A1 A02 A04
M4 A05 A08 A09
e13*2001/116*0198*. A12 A16 A21
A58 S02
Daihatsu Sirion 51-76 205/45R16 K1a K1b K2b K42 K44 K56 0A1 A01 A02
M3 A04 A05 A08
e13*2003/97*0147*.., A09 A12 A16
e13*2001/116*0147*. A21 A58 S05
Hyundai Accent 71-83 205/45R16 A01 K1a 0A1 A02 A04
MC A05 A08 A09
e4*2001/116*0103*.., A12 A16 A21
Flh S02
Hyundai Accent 71-83 205/45R16 A01 K1a 0A1 A02 A04
MC, MCT A05 A08 A09
e4*2001/116*0103*.., A12 A16 A21
e4*2001/116*0110* Sth S02
Hyundai Getz 46-81 205/40R16 K1a K2b K42 0A1 A01 A02
TB, TBI A04 A05 A08
e4*98/14*0066*.., A09 A12 A16
e4*2001/116*0123*.. A21 Flh S02
Hyundai i10 48,5, 64 205/45R16 K1c K2b K8e 0A1 A01 A02
IA A04 A05 A08
e11*2007/46*1008*.. A09 A12 A16
A21 A58 Flh
Y13 S02
Hyundai i20 55-94 205/45R16 K1c K2b 0A1 A01 A02
PB, PBT A04 A05 A08
e11*2001/116*0333*. A09 A12 A16
e11*2007/46*0129*.. A21 Flh S02
- incl. Facelift 2012
Kia Rio 65-83 205/45R16 0A1 A02 A04
DE A05 A08 A09
e4*2001/116*0093*.. A12 A16 A21
Flh S02
Kia Rio 55-80 195/55R16 0A1 A02 A04
UB A05 A08 A09
e11*2007/46*0195*.. A12 A16 A21
A58 Flh S02
Mazda 2 50-76 205/45R16 0A1 A02 A04
DE, DE1 A05 A08 A09
e13*2001/116*0254*, A12 A16 A21
e13*2001/116*0255*. Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 323 52-96 205/45R16 K1a K2b K41 K42 0A1 A01 A02
BJ, BJD A04 A05 A08
e1*97/27*0094*.., A09 A12 A16
e1*98/14*0094*.., A21 Car Lim
e1*98/14*0181*.. S02
Mazda 323 C, F, S 52-84 205/45R16 K42 K45 K56 0A1 A01 A02
BA A04 A05 A08
G878, A09 A12 A16
e13*96/27*0023*.. A21 S02
Mazda 323 P 52-65 205/45R16 K2b K42 K45 K56 T83 0A1 A01 A02
BA A04 A05 A08
e13*96/27*0023*.. A09 A12 A16
A21 S02
Mazda MX-3 65-98 205/45R16 0A1 A02 A04
EC 95-98 205/50R16 A01 K42 A05 A08 A09
F946, A12 A16 A21
e13*96/27*0027*.. S02
Mazda MX-5 66-96 205/45R16 K1a K42 K45 0A1 A01 A02
NA A04 A05 A08
F488, A09 A12 A16
e2*93/81*0163*.. A21 S02
Mazda MX-5 81-107 205/45R16 0A1 A02 A04
NB, NBD A05 A08 A09
e11*96/79*0083*.., A12 A16 A21
e11*98/14*0083*.., B03 S02
e1*98/14*0192*..
Opel Agila (II) 48-69 205/45R16 K1c K2b K41 K42 0A1 A01 A02
H-B A04 A05 A08
e4*2001/116*0135*.. A09 A12 A16
A21 S06
Subaru Justy 51 205/45R16 K1a K1b K2b K42 K44 K56 0A1 A01 A02
M3, M3G A04 A05 A08
e13*2001/116*, A09 A12 A16
2003/97*0147*03-.., A21 A58 S05
e11*2001/116*0354*.
Subaru Justy G3X 51-73 205/45R16 K1c K2c K42 K44 0A1 A01 A02
NH A04 A05 A08
e4*2001/116*0071*.. A09 A12 A16
A21 S03
Suzuki Baleno 52-89 205/45R16 G54 0A1 A01 A02
EG A04 A05 A08
H032, A09 A12 A16
e6*93/81, 95/54, A21 A58 K1a
98/14*0024*.. K2b K42 K56
S04
Suzuki Ignis 51-73 205/45R16 K1c K2b K42 K44 0A1 A01 A02
MH A04 A05 A08
e4*2001/116*0070*.. A09 A12 A16
- mit Radhaus- A21 KMV S03
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 205/45R16 K1c K2c K42 K44 0A1 A01 A02
MH A04 A05 A08
e4*2001/116*0070*.. A09 A12 A16
- ohne Radhaus- A21 KOV S03
Verbreiterungen
Suzuki Liana 66-79 205/45R16 0A1 A02 A04
ER A05 A08 A09
e4*98/14*0054*.., A12 A16 A21
e4*2001/116*0054*.. Flh Lim S04
Suzuki Splash 48-69 205/45R16 K1c K2b K41 K42 0A1 A01 A02
EX A04 A05 A08
e4*2001/116*0130*..; A09 A12 A16
e4*2007/46*0283*.. A21 S06
Suzuki Swift 67-75 205/45R16 0A1 A02 A04
EZ A05 A08 A09
e4*2001/116*0102*.. A12 A16 A21
A58 Flh S04
Suzuki Swift 51-75 205/45R16 0A1 A02 A04
MZ A05 A08 A09
e4*2001/116*0090*.. A12 A16 A21
A58 Flh S03
Suzuki Swift 55,66,69 205/45R16 A01 K1a K1b K6d K6g 0A1 A02 A04
NZ A05 A08 A09
e4*2007/46*0155*..; A12 A16 A21
e4*2007/46*0293*.. A58 Flh V16
S03
Suzuki Swift 4x4 67-68 205/45R16 0A1 A02 A04
EZ A05 A08 A09
e4*2001/116*0102*.. A12 A16 A21
A56 Flh S04
Suzuki Swift 4x4 66,69 205/45R16 A01 K1a K1b 0A1 A02 A04
FZ A05 A08 A09
e4*2007/46*0198*..; A12 A16 A21
e4*2007/46*0294*.. A56 Flh S07
Toyota Corolla 53-84 205/45R16 K42 K45 T83 T87 0A1 A01 A02
E10 A04 A05 A08
G072, A09 A12 A16
e6*93/81*0005*.. A21 S02
Toyota Corolla 51-81 205/45R16 A01 K1b K42 K56 0A1 A02 A04
E11, E11U A05 A08 A09
e6*95/54*0043*.., A12 A16 A21
e11*98/14*0102*.. A58 S02
Toyota Corolla 66-141 195/55R16 K41 K42 0A1 A01 A02
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A04 A05 A08
e11*98/14,2001/116* A09 A12 A16
0178-0181,0251*.. A21 Car Flh
Sth Ver S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH

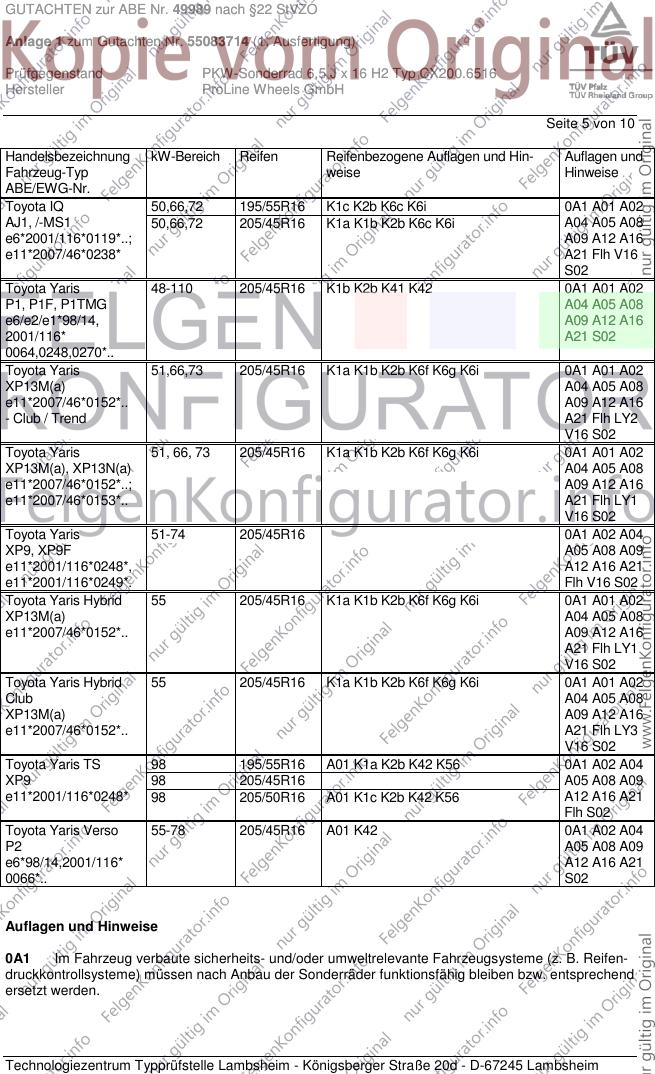

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota IQ 50,66,72 195/55R16 K1c K2b K6c K6i 0A1 A01 A02
AJ1, /-MS1 50,66,72 205/45R16 K1a K1b K2b K6c K6i A04 A05 A08
e6*2001/116*0119*..; A09 A12 A16
e11*2007/46*0238* A21 Flh V16
S02
Toyota Yaris 48-110 205/45R16 K1b K2b K41 K42 0A1 A01 A02
P1, P1F, P1TMG A04 A05 A08
e6/e2/e1*98/14, A09 A12 A16
2001/116* A21 S02
0064,0248,0270*..
Toyota Yaris 51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
XP13M(a) A04 A05 A08
e11*2007/46*0152*.. A09 A12 A16
- Club / Trend A21 Flh LY2
V16 S02
Toyota Yaris 51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
XP13M(a), XP13N(a) A04 A05 A08
e11*2007/46*0152*..; A09 A12 A16
e11*2007/46*0153*.. A21 Flh LY1
V16 S02
Toyota Yaris 51-74 205/45R16 0A1 A02 A04
XP9, XP9F A05 A08 A09
e11*2001/116*0248*, A12 A16 A21
e11*2001/116*0249*. Flh V16 S02
Toyota Yaris Hybrid 55 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
XP13M(a) A04 A05 A08
e11*2007/46*0152*.. A09 A12 A16
A21 Flh LY1
V16 S02
Toyota Yaris Hybrid 55 205/45R16 K1a K1b K2b K6f K6g K6i 0A1 A01 A02
Club A04 A05 A08
XP13M(a) A09 A12 A16
e11*2007/46*0152*.. A21 Flh LY3
V16 S02
Toyota Yaris TS 98 195/55R16 A01 K1a K2b K42 K56 0A1 A02 A04
XP9 98 205/45R16 A05 A08 A09
e11*2001/116*0248* 98 205/50R16 A01 K1c K2b K42 K56 A12 A16 A21
Flh S02
Toyota Yaris Verso 55-78 205/45R16 A01 K42 0A1 A02 A04
P2 A05 A08 A09
e6*98/14,2001/116* A12 A16 A21
0066*.. S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 6 von 10

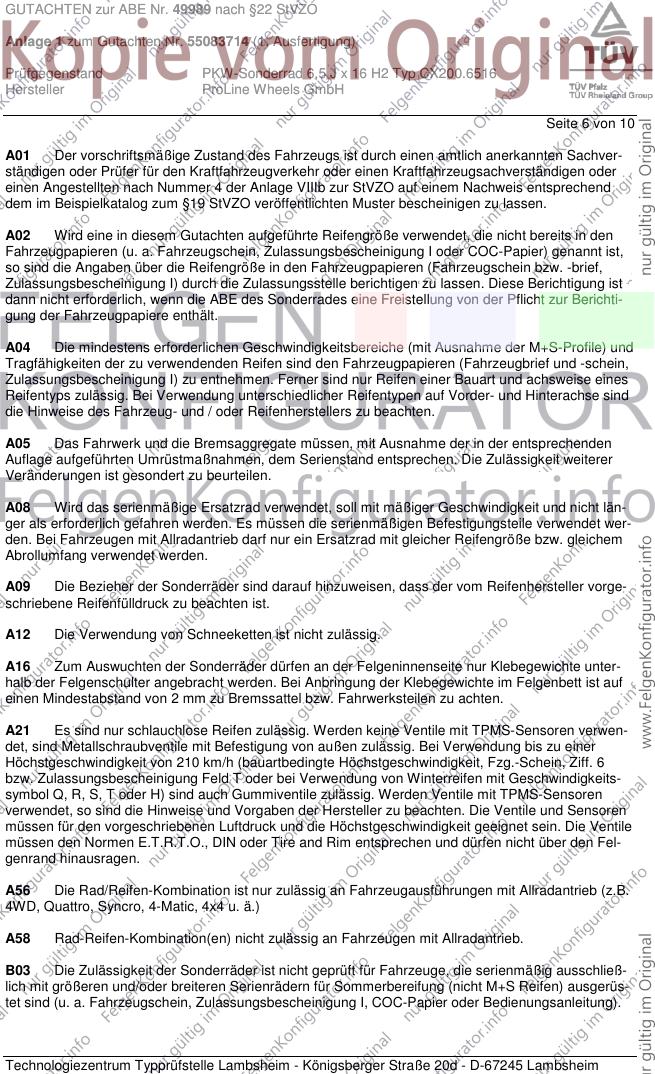

A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH

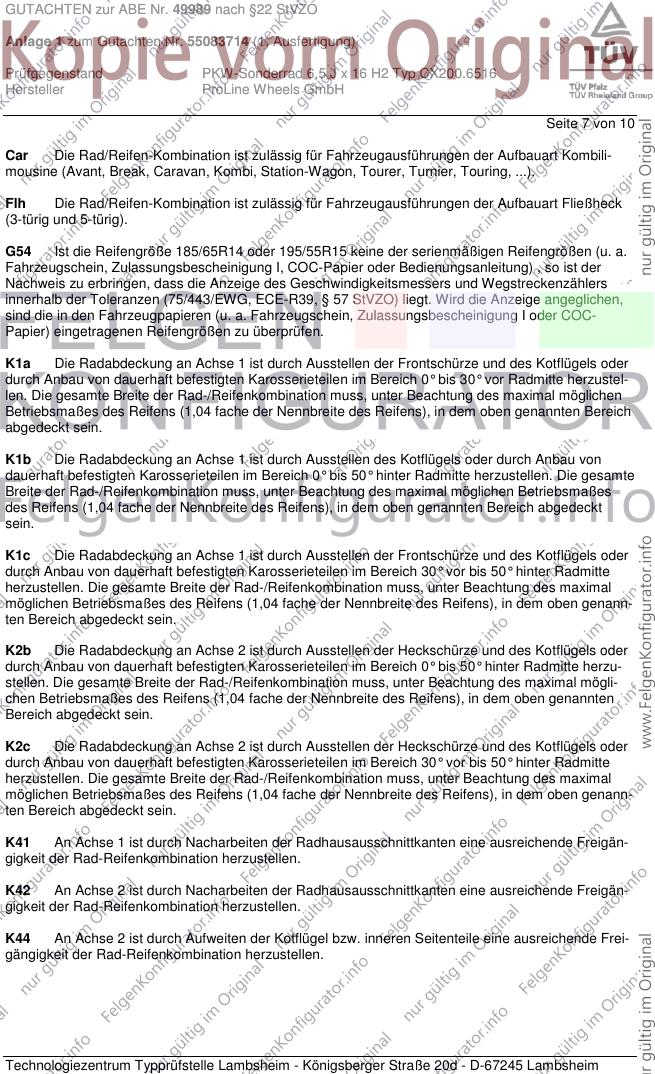

Seite 7 von 10
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH

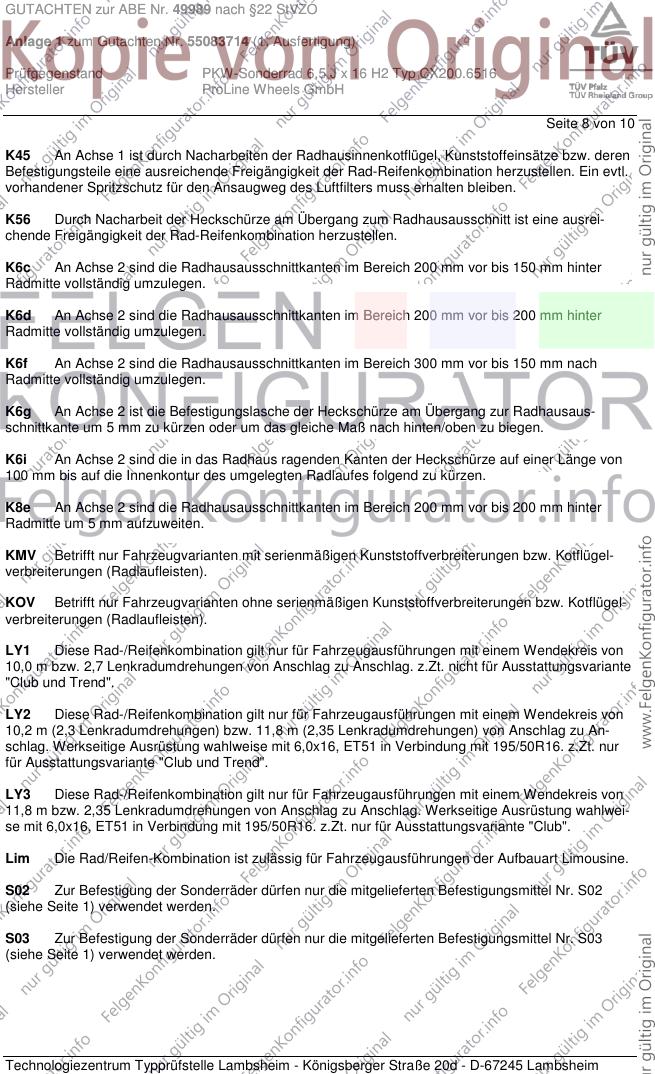

Seite 8 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH

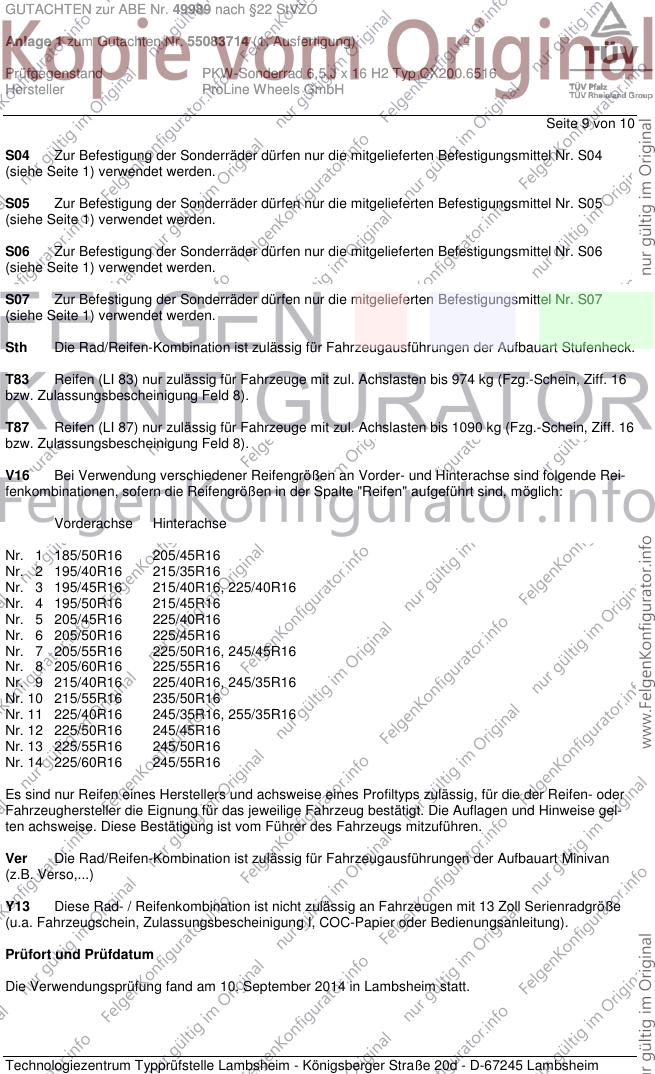

Seite 9 von 10
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. September 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH

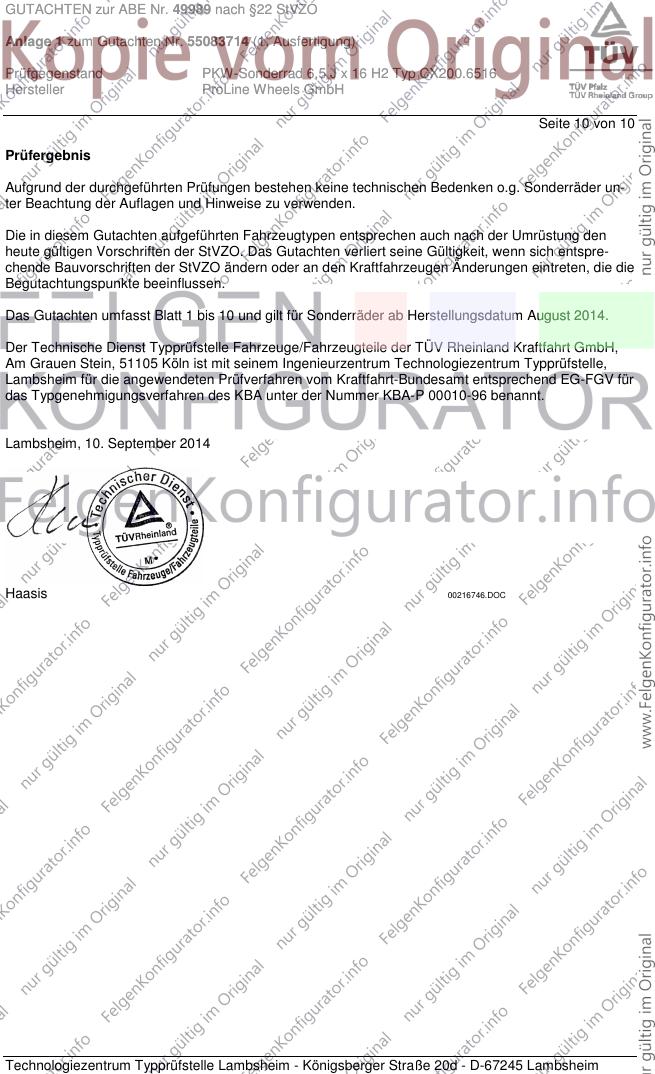

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. September 2014
Haasis 00216746.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
