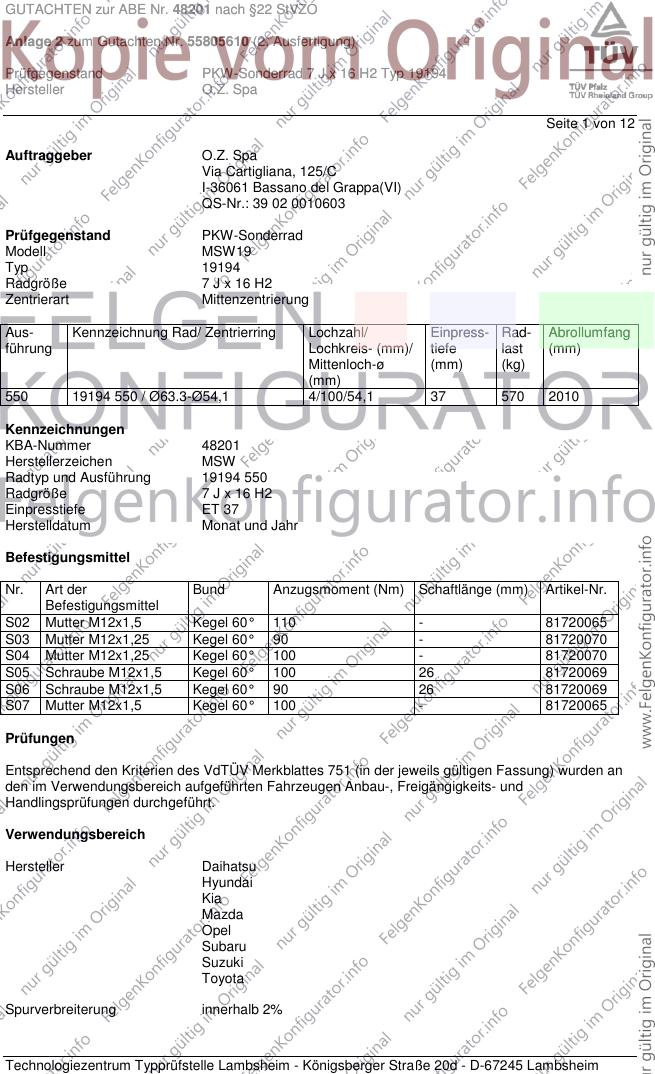

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19194
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
550 19194 550 / Ø63.3-Ø54,1 4/100/54,1 37 570 2010
Kennzeichnungen
KBA-Nummer 48201
Herstellerzeichen MSW
Radtyp und Ausführung 19194 550
Radgröße 7 J x 16 H2
Einpresstiefe ET 37
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - 81720065
S03 Mutter M12x1,25 Kegel 60° 90 - 81720070
S04 Mutter M12x1,25 Kegel 60° 100 - 81720070
S05 Schraube M12x1,5 Kegel 60° 100 26 81720069
S06 Schraube M12x1,5 Kegel 60° 90 26 81720069
S07 Mutter M12x1,5 Kegel 60° 100 - 81720065
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

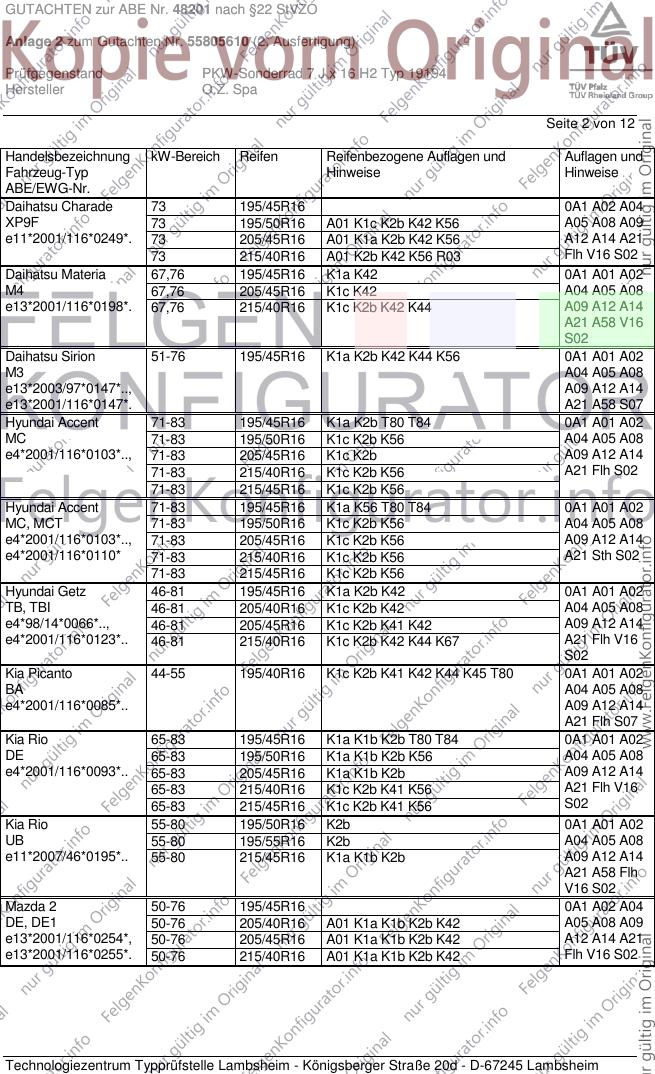

Daihatsu Charade 73 195/45R16 0A1 A02 A04
XP9F 73 195/50R16 A01 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0249*. 73 205/45R16 A01 K1a K2b K42 K56 A12 A14 A21
73 215/40R16 A01 K2b K42 K56 R03 Flh V16 S02
Daihatsu Materia 67,76 195/45R16 K1a K42 0A1 A01 A02
M4 67,76 205/45R16 K1c K42 A04 A05 A08
e13*2001/116*0198*. 67,76 215/40R16 K1c K2b K42 K44 A09 A12 A14
A21 A58 V16
S02
Daihatsu Sirion 51-76 195/45R16 K1a K2b K42 K44 K56 0A1 A01 A02
M3 A04 A05 A08
e13*2003/97*0147*.., A09 A12 A14
e13*2001/116*0147*. A21 A58 S07
Hyundai Accent 71-83 195/45R16 K1a K2b T80 T84 0A1 A01 A02
MC 71-83 195/50R16 K1c K2b K56 A04 A05 A08
e4*2001/116*0103*.., 71-83 205/45R16 K1c K2b A09 A12 A14
71-83 215/40R16 K1c K2b K56 A21 Flh S02
71-83 215/45R16 K1c K2b K56
Hyundai Accent 71-83 195/45R16 K1a K56 T80 T84 0A1 A01 A02
MC, MCT 71-83 195/50R16 K1c K2b K56 A04 A05 A08
e4*2001/116*0103*.., 71-83 205/45R16 K1c K2b K56 A09 A12 A14
e4*2001/116*0110* 71-83 215/40R16 K1c K2b K56 A21 Sth S02
71-83 215/45R16 K1c K2b K56
Hyundai Getz 46-81 195/45R16 K1a K2b K42 0A1 A01 A02
TB, TBI 46-81 205/40R16 K1c K2b K42 A04 A05 A08
e4*98/14*0066*.., 46-81 205/45R16 K1c K2b K41 K42 A09 A12 A14
e4*2001/116*0123*.. 46-81 215/40R16 K1c K2b K42 K44 K67 A21 Flh V16
S02
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K44 K45 T80 0A1 A01 A02
BA A04 A05 A08
e4*2001/116*0085*.. A09 A12 A14
A21 Flh S07
Kia Rio 65-83 195/45R16 K1a K1b K2b T80 T84 0A1 A01 A02
DE 65-83 195/50R16 K1a K1b K2b K56 A04 A05 A08
e4*2001/116*0093*.. 65-83 205/45R16 K1a K1b K2b A09 A12 A14
65-83 215/40R16 K1c K2b K41 K56 A21 Flh V16
65-83 215/45R16 K1c K2b K41 K56 S02
Kia Rio 55-80 195/50R16 K2b 0A1 A01 A02
UB 55-80 195/55R16 K2b A04 A05 A08
e11*2007/46*0195*.. 55-80 215/45R16 K1a K1b K2b A09 A12 A14
A21 A58 Flh
V16 S02
Mazda 2 50-76 195/45R16 0A1 A02 A04
DE, DE1 50-76 205/40R16 A01 K1a K1b K2b K42 A05 A08 A09
e13*2001/116*0254*, 50-76 205/45R16 A01 K1a K1b K2b K42 A12 A14 A21
e13*2001/116*0255*. 50-76 215/40R16 A01 K1a K1b K2b K42 Flh V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

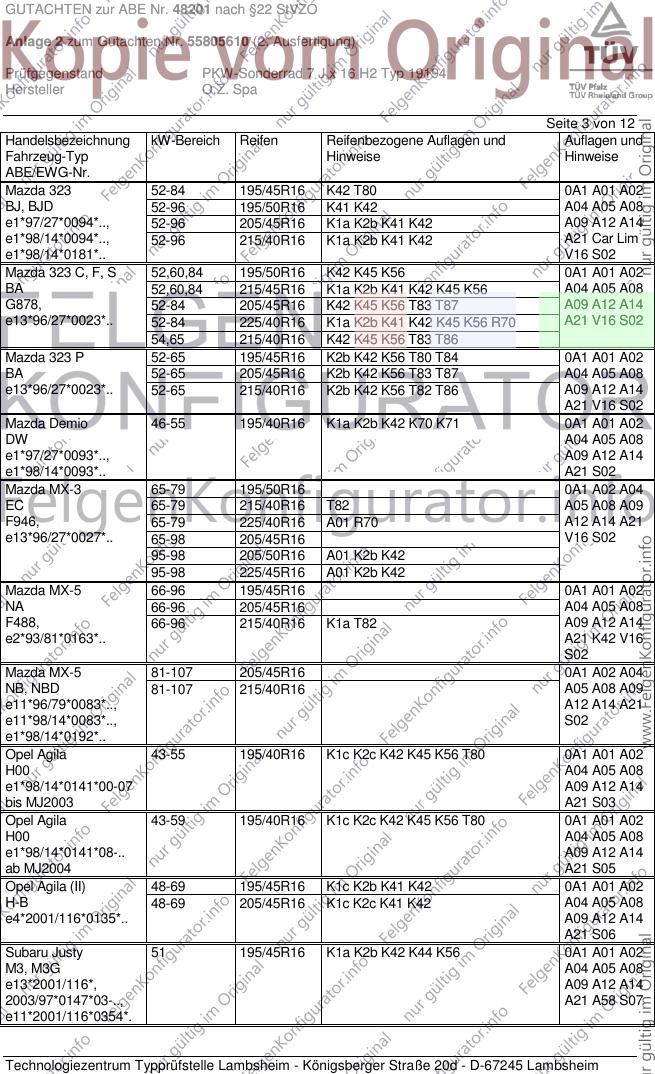

Mazda 323 52-84 195/45R16 K42 T80 0A1 A01 A02
BJ, BJD 52-96 195/50R16 K41 K42 A04 A05 A08
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 A09 A12 A14
e1*98/14*0094*.., 52-96 215/40R16 K1a K2b K41 K42 A21 Car Lim
e1*98/14*0181*.. V16 S02
Mazda 323 C, F, S 52,60,84 195/50R16 K42 K45 K56 0A1 A01 A02
BA 52,60,84 215/45R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
G878, 52-84 205/45R16 K42 K45 K56 T83 T87 A09 A12 A14
e13*96/27*0023*.. 52-84 225/40R16 K1a K2b K41 K42 K45 K56 R70 A21 V16 S02
54,65 215/40R16 K42 K45 K56 T83 T86
Mazda 323 P 52-65 195/45R16 K2b K42 K56 T80 T84 0A1 A01 A02
BA 52-65 205/45R16 K2b K42 K56 T83 T87 A04 A05 A08
e13*96/27*0023*.. 52-65 215/40R16 K2b K42 K56 T82 T86 A09 A12 A14
A21 V16 S02
Mazda Demio 46-55 195/40R16 K1a K2b K42 K70 K71 0A1 A01 A02
DW A04 A05 A08
e1*97/27*0093*.., A09 A12 A14
e1*98/14*0093*.. A21 S02
Mazda MX-3 65-79 195/50R16 0A1 A02 A04
EC 65-79 215/40R16 T82 A05 A08 A09
F946, 65-79 225/40R16 A01 R70 A12 A14 A21
e13*96/27*0027*.. 65-98 205/45R16 V16 S02
95-98 205/50R16 A01 K2b K42
95-98 225/45R16 A01 K2b K42
Mazda MX-5 66-96 195/45R16 0A1 A01 A02
NA 66-96 205/45R16 A04 A05 A08
F488, 66-96 215/40R16 K1a T82 A09 A12 A14
e2*93/81*0163*.. A21 K42 V16
S02
Mazda MX-5 81-107 205/45R16 0A1 A02 A04
NB, NBD 81-107 215/40R16 A05 A08 A09
e11*96/79*0083*.., A12 A14 A21
e11*98/14*0083*.., S02
e1*98/14*0192*..
Opel Agila 43-55 195/40R16 K1c K2c K42 K45 K56 T80 0A1 A01 A02
H00 A04 A05 A08
e1*98/14*0141*00-07 A09 A12 A14
bis MJ2003 A21 S03
Opel Agila 43-59 195/40R16 K1c K2c K42 K45 K56 T80 0A1 A01 A02
H00 A04 A05 A08
e1*98/14*0141*08-.. A09 A12 A14
ab MJ2004 A21 S05
Opel Agila (II) 48-69 195/45R16 K1c K2b K41 K42 0A1 A01 A02
H-B 48-69 205/45R16 K1c K2c K41 K42 A04 A05 A08
e4*2001/116*0135*.. A09 A12 A14
A21 S06
Subaru Justy 51 195/45R16 K1a K2b K42 K44 K56 0A1 A01 A02
M3, M3G A04 A05 A08
e13*2001/116*, A09 A12 A14
2003/97*0147*03-.., A21 A58 S07
e11*2001/116*0354*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

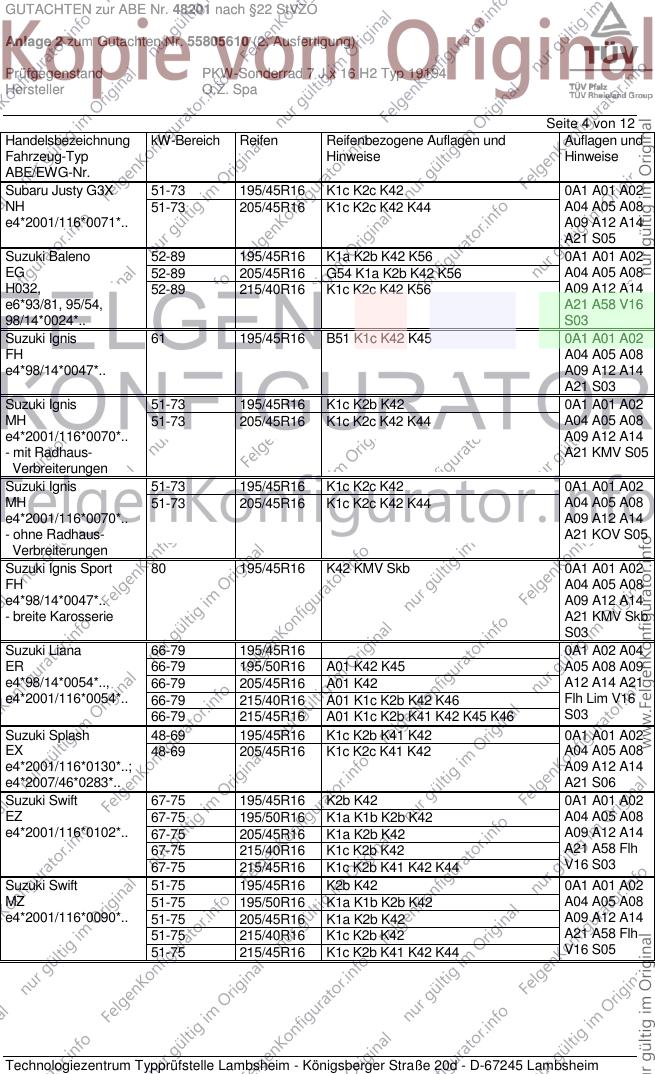

Subaru Justy G3X 51-73 195/45R16 K1c K2c K42 0A1 A01 A02
NH 51-73 205/45R16 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0071*.. A09 A12 A14
A21 S05
Suzuki Baleno 52-89 195/45R16 K1a K2b K42 K56 0A1 A01 A02
EG 52-89 205/45R16 G54 K1a K2b K42 K56 A04 A05 A08
H032, 52-89 215/40R16 K1c K2c K42 K56 A09 A12 A14
e6*93/81, 95/54, A21 A58 V16
98/14*0024*.. S03
Suzuki Ignis 61 195/45R16 B51 K1c K42 K45 0A1 A01 A02
FH A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
A21 S03
Suzuki Ignis 51-73 195/45R16 K1c K2b K42 0A1 A01 A02
MH 51-73 205/45R16 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0070*.. A09 A12 A14
- mit Radhaus- A21 KMV S05
Verbreiterungen
Suzuki Ignis 51-73 195/45R16 K1c K2c K42 0A1 A01 A02
MH 51-73 205/45R16 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0070*.. A09 A12 A14
- ohne Radhaus- A21 KOV S05
Verbreiterungen
Suzuki Ignis Sport 80 195/45R16 K42 KMV Skb 0A1 A01 A02
FH A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
- breite Karosserie A21 KMV Skb
S03
Suzuki Liana 66-79 195/45R16 0A1 A02 A04
ER 66-79 195/50R16 A01 K42 K45 A05 A08 A09
e4*98/14*0054*.., 66-79 205/45R16 A01 K42 A12 A14 A21
e4*2001/116*0054*.. 66-79 215/40R16 A01 K1c K2b K42 K46 Flh Lim V16
66-79 215/45R16 A01 K1c K2b K41 K42 K45 K46 S03
Suzuki Splash 48-69 195/45R16 K1c K2b K41 K42 0A1 A01 A02
EX 48-69 205/45R16 K1c K2c K41 K42 A04 A05 A08
e4*2001/116*0130*..; A09 A12 A14
e4*2007/46*0283*.. A21 S06
Suzuki Swift 67-75 195/45R16 K2b K42 0A1 A01 A02
EZ 67-75 195/50R16 K1a K1b K2b K42 A04 A05 A08
e4*2001/116*0102*.. 67-75 205/45R16 K1a K2b K42 A09 A12 A14
67-75 215/40R16 K1c K2b K42 A21 A58 Flh
67-75 215/45R16 K1c K2b K41 K42 K44 V16 S03
Suzuki Swift 51-75 195/45R16 K2b K42 0A1 A01 A02
MZ 51-75 195/50R16 K1a K1b K2b K42 A04 A05 A08
e4*2001/116*0090*.. 51-75 205/45R16 K1a K2b K42 A09 A12 A14
51-75 215/40R16 K1c K2b K42 A21 A58 Flh
51-75 215/45R16 K1c K2b K41 K42 K44 V16 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

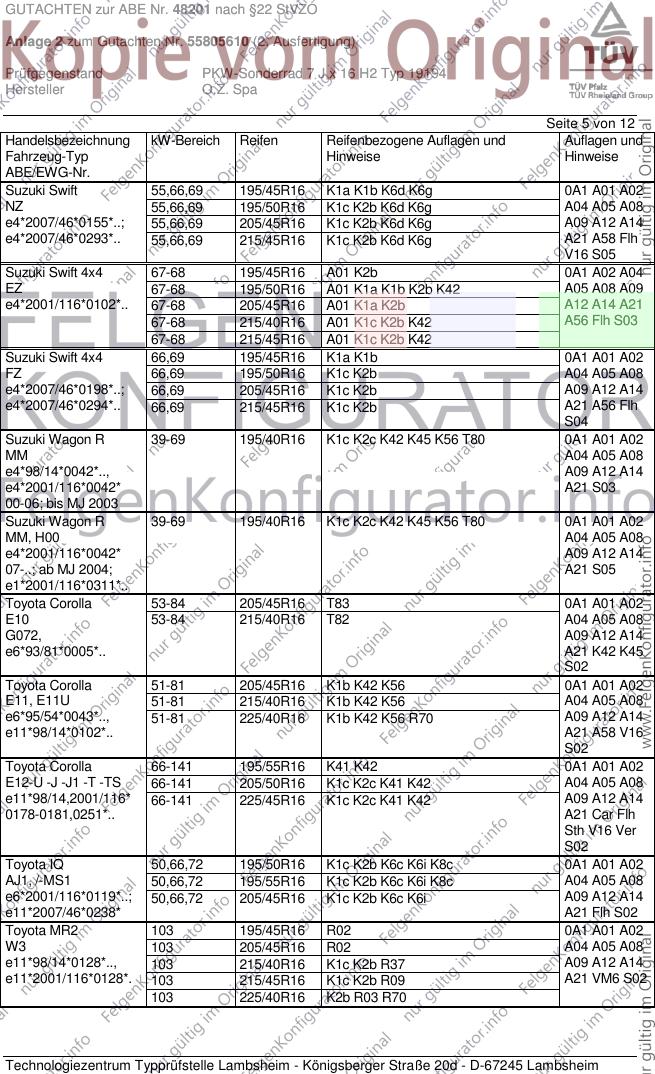

Suzuki Swift 55,66,69 195/45R16 K1a K1b K6d K6g 0A1 A01 A02
NZ 55,66,69 195/50R16 K1c K2b K6d K6g A04 A05 A08
e4*2007/46*0155*..; 55,66,69 205/45R16 K1c K2b K6d K6g A09 A12 A14
e4*2007/46*0293*.. 55,66,69 215/45R16 K1c K2b K6d K6g A21 A58 Flh
V16 S05
Suzuki Swift 4x4 67-68 195/45R16 A01 K2b 0A1 A02 A04
EZ 67-68 195/50R16 A01 K1a K1b K2b K42 A05 A08 A09
e4*2001/116*0102*.. 67-68 205/45R16 A01 K1a K2b A12 A14 A21
67-68 215/40R16 A01 K1c K2b K42 A56 Flh S03
67-68 215/45R16 A01 K1c K2b K42
Suzuki Swift 4x4 66,69 195/45R16 K1a K1b 0A1 A01 A02
FZ 66,69 195/50R16 K1c K2b A04 A05 A08
e4*2007/46*0198*..; 66,69 205/45R16 K1c K2b A09 A12 A14
e4*2007/46*0294*.. 66,69 215/45R16 K1c K2b A21 A56 Flh
S04
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 0A1 A01 A02
MM A04 A05 A08
e4*98/14*0042*.., A09 A12 A14
e4*2001/116*0042* A21 S03
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 0A1 A01 A02
MM, H00 A04 A05 A08
e4*2001/116*0042* A09 A12 A14
07-..; ab MJ 2004; A21 S05
e1*2001/116*0311*..
Toyota Corolla 53-84 205/45R16 T83 0A1 A01 A02
E10 53-84 215/40R16 T82 A04 A05 A08
G072, A09 A12 A14
e6*93/81*0005*.. A21 K42 K45
S02
Toyota Corolla 51-81 205/45R16 K1b K42 K56 0A1 A01 A02
E11, E11U 51-81 215/40R16 K1b K42 K56 A04 A05 A08
e6*95/54*0043*.., 51-81 225/40R16 K1b K42 K56 R70 A09 A12 A14
e11*98/14*0102*.. A21 A58 V16
S02
Toyota Corolla 66-141 195/55R16 K41 K42 0A1 A01 A02
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A04 A05 A08
e11*98/14,2001/116* 66-141 225/45R16 K1c K2c K41 K42 A09 A12 A14
0178-0181,0251*.. A21 Car Flh
Sth V16 Ver
S02
Toyota IQ 50,66,72 195/50R16 K1c K2b K6c K6i K8c 0A1 A01 A02
AJ1, /-MS1 50,66,72 195/55R16 K1c K2b K6c K6i K8c A04 A05 A08
e6*2001/116*0119*..; 50,66,72 205/45R16 K1c K2b K6c K6i A09 A12 A14
e11*2007/46*0238* A21 Flh S02
Toyota MR2 103 195/45R16 R02 0A1 A01 A02
W3 103 205/45R16 R02 A04 A05 A08
e11*98/14*0128*.., 103 215/40R16 K1c K2b R37 A09 A12 A14
e11*2001/116*0128*. 103 215/45R16 K1c K2b R09 A21 VM6 S02
103 225/40R16 K2b R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Paseo 66 195/45R16 K1a K2b K42 0A1 A01 A02
L5 66 215/40R16 K1a K2b K42 A04 A05 A08
e6*93/81*0019*.. A09 A12 A14
A21 Cbo Cpe
V16 S02
Toyota Yaris 48-110 195/45R16 K41 K42 0A1 A01 A02
P1, P1F, P1TMG 48-110 205/45R16 K1c K2b K41 K42 A04 A05 A08
e6/e2/e1*98/14, 48-64 195/40R16 K42 A09 A12 A14
2001/116* A21 S02
0064,0248,0270*..
Toyota Yaris 51,66,73 195/45R16 K6f 0A1 A01 A02
XP13M(a) 51,66,73 195/50R16 K1a K1b K2b K6f K6g K6i A04 A05 A08
e11*2007/46*0152*.. 51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i A09 A12 A14
- Club / Trend 51,66,73 215/45R16 K1c K2b K3a K3c K6f K6g K6i A21 Flh LY2
V16 S02
Toyota Yaris 51, 66, 73 195/45R16 K6f 0A1 A01 A02
XP13M(a), XP13N(a) 51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i A04 A05 A08
e11*2007/46*0152*..; A09 A12 A14
e11*2007/46*0153*.. A21 Flh LY1
S02
Toyota Yaris 51-74 195/45R16 T80 0A1 A02 A04
XP9, XP9F 51-74 195/50R16 A01 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248*, 51-74 205/45R16 A01 K1a K2b K42 K56 A12 A14 A21
e11*2001/116*0249*. 51-74 215/40R16 A01 K2b K42 K56 R03 Flh V16 S02
Toyota Yaris Hybrid 55 195/45R16 K6f 0A1 A01 A02
XP13M(a) 55 205/45R16 K1a K1b K2b K6f K6g K6i A04 A05 A08
e11*2007/46*0152*.. A09 A12 A14
A21 Flh LY1
S02
Toyota Yaris Hybrid 55 195/45R16 K6f 0A1 A01 A02
Club 55 195/50R16 K1a K1b K2b K6f K6g K6i A04 A05 A08
XP13M(a) 55 205/45R16 K1a K1b K2b K6f K6g K6i A09 A12 A14
e11*2007/46*0152*.. A21 Flh LY3
S02
Toyota Yaris TS 98 195/50R16 K1c K2b K42 K56 0A1 A01 A02
XP9 98 195/55R16 K1c K2b K42 K56 A04 A05 A08
e11*2001/116*0248* 98 205/45R16 K1a K2b K42 K56 A09 A12 A14
98 205/50R16 K1c K2b K42 K56 A21 Flh V16
98 215/45R16 K1c K2b K42 K56 S02
Toyota Yaris Verso 55-78 195/45R16 K42 0A1 A01 A02
P2 55-78 205/45R16 K2b K42 A04 A05 A08
e6*98/14,2001/116* A09 A12 A14
0066*.. A21 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

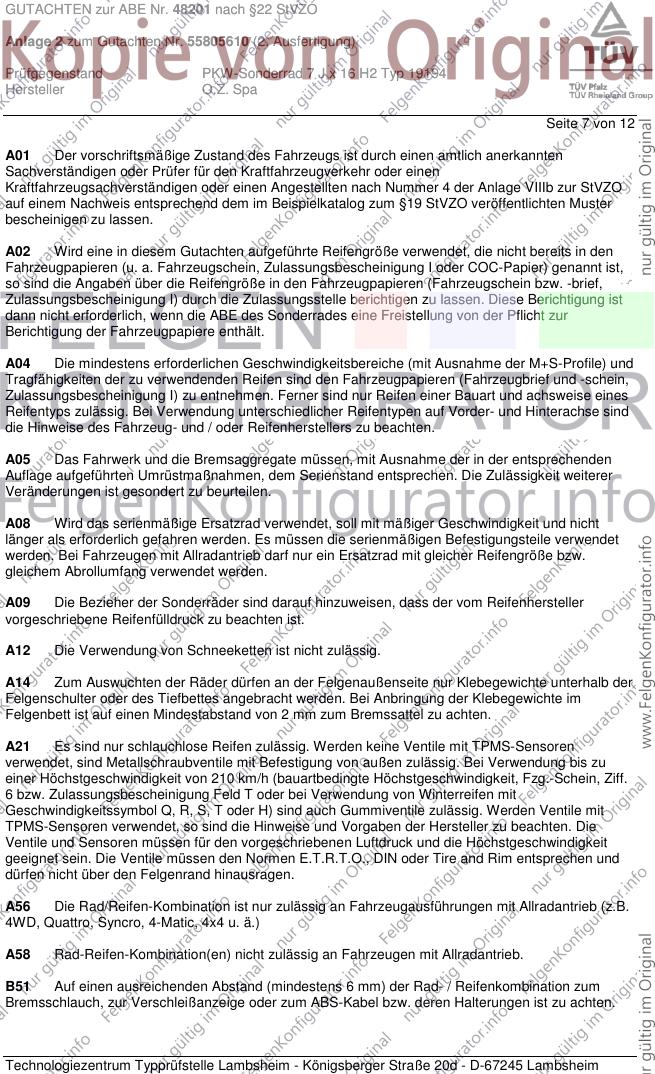

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 7 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

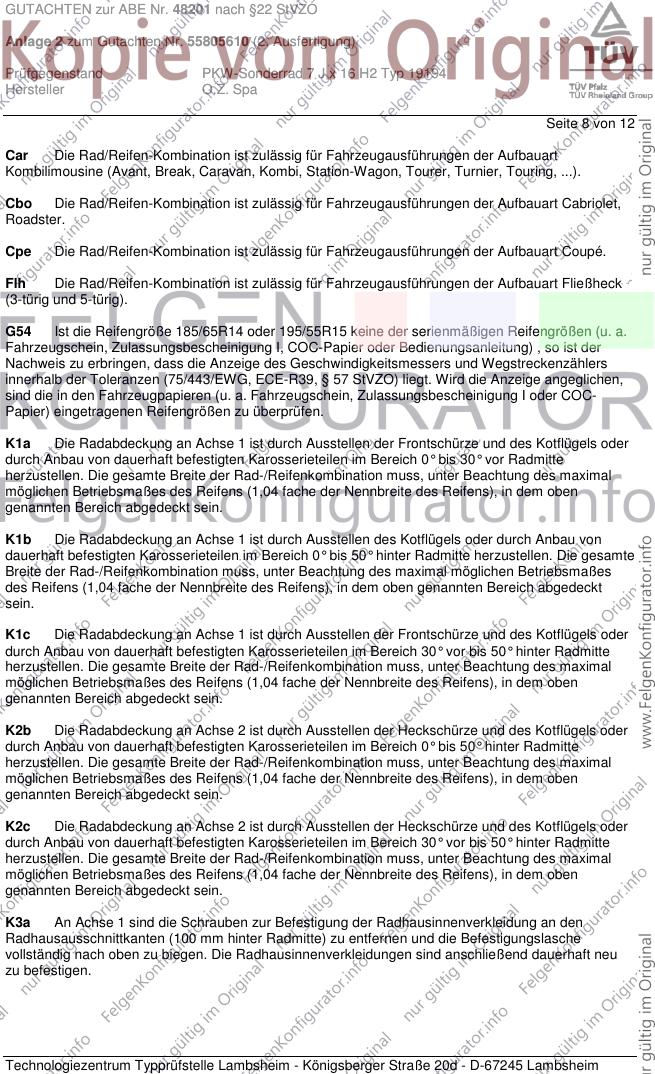

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 8 von 12
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

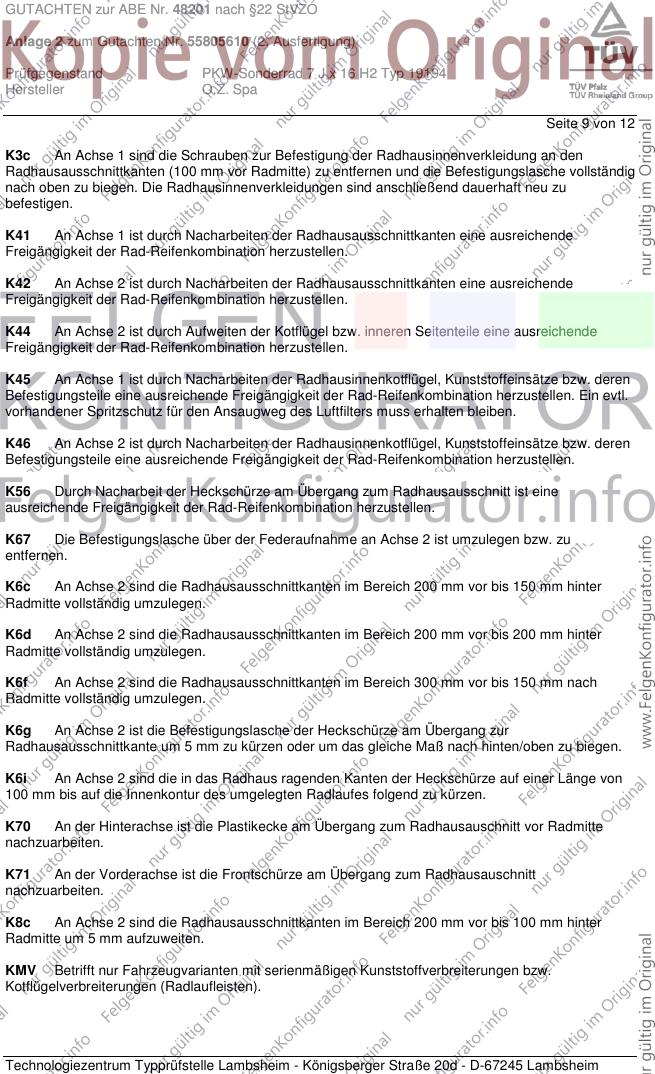

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 9 von 12
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

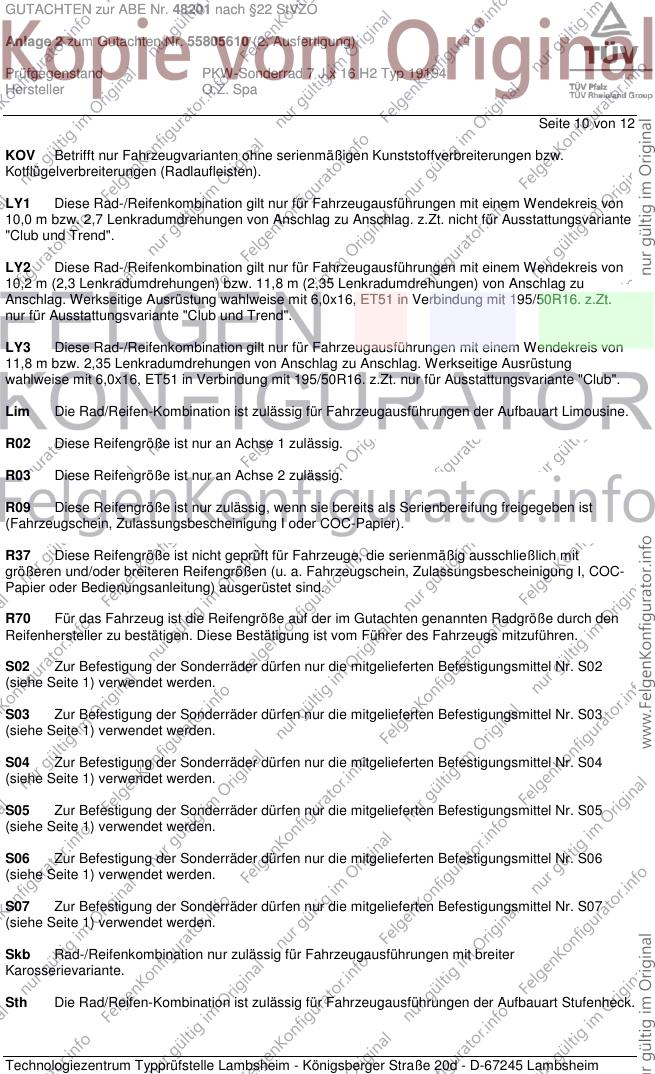

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 10 von 12
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

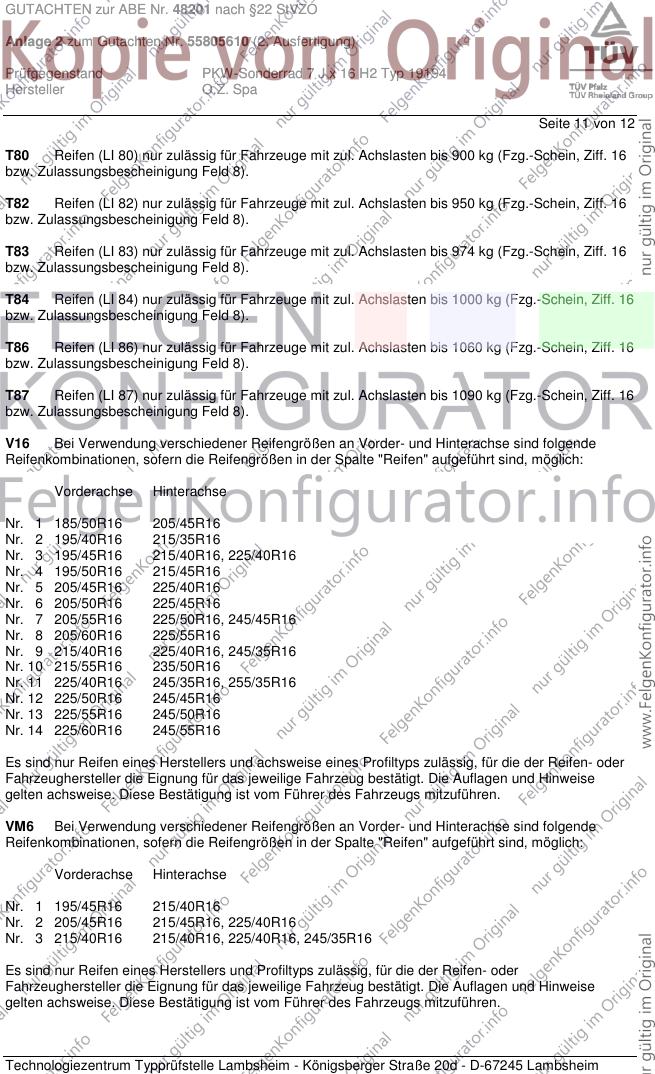

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 11 von 12
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 215/40R16, 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

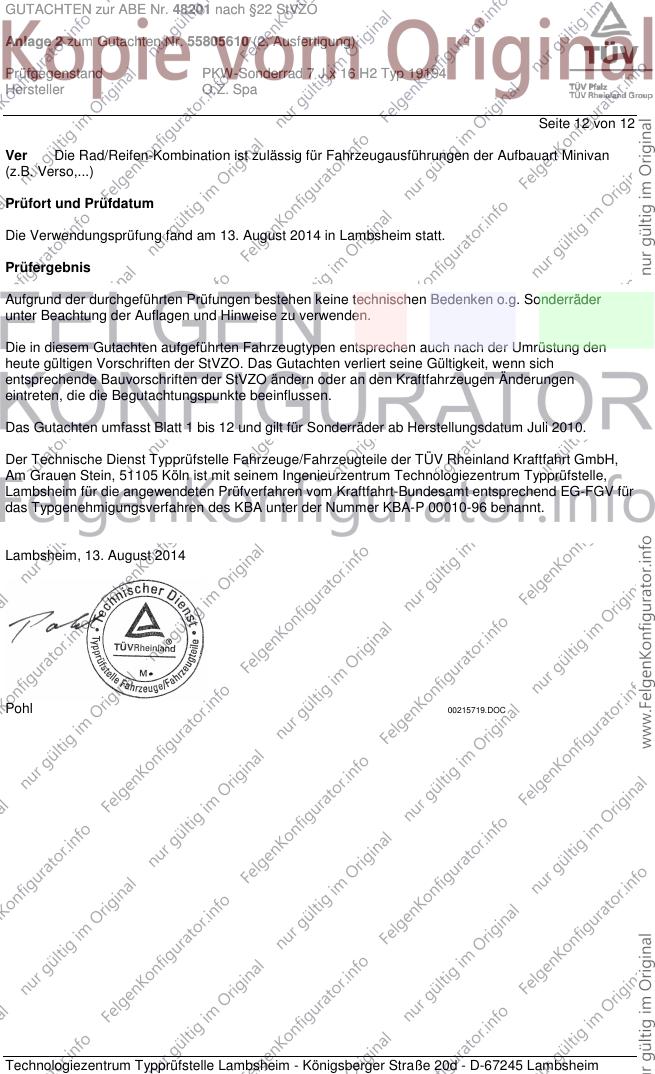

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 12 von 12
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. August 2014
Pohl 00215719.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
