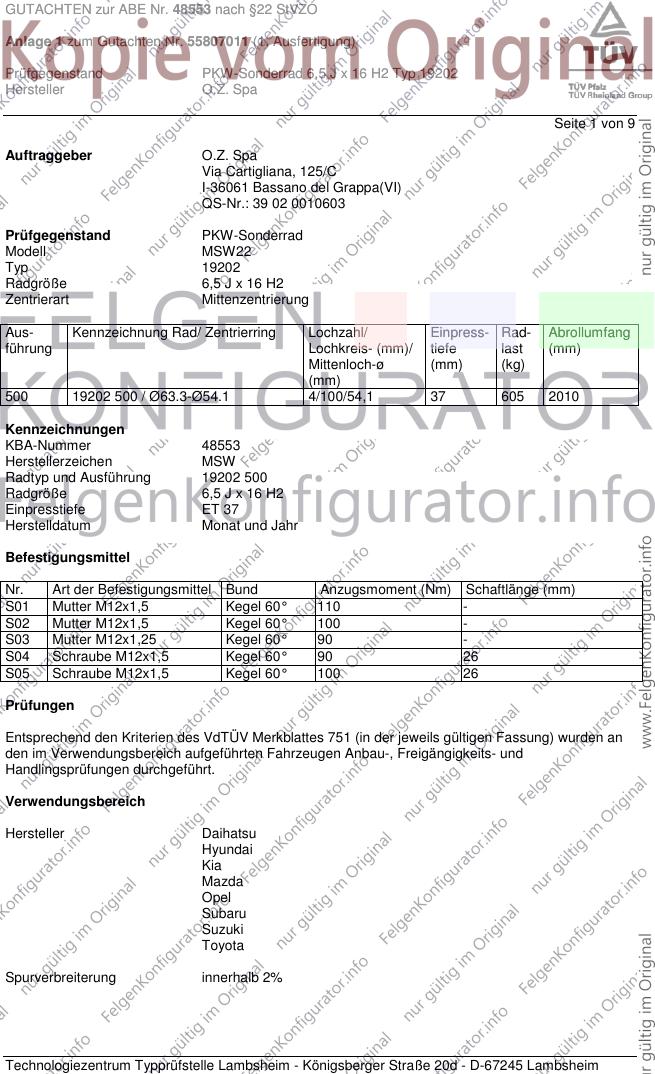

GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 1 von 9
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW22
Typ 19202
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19202 500 / Ø63.3-Ø54.1 4/100/54,1 37 605 2010
Kennzeichnungen
KBA-Nummer 48553
Herstellerzeichen MSW
Radtyp und Ausführung 19202 500
Radgröße 6,5 J x 16 H2
Einpresstiefe ET 37
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Schraube M12x1,5 Kegel 60° 90 26
S05 Schraube M12x1,5 Kegel 60° 100 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

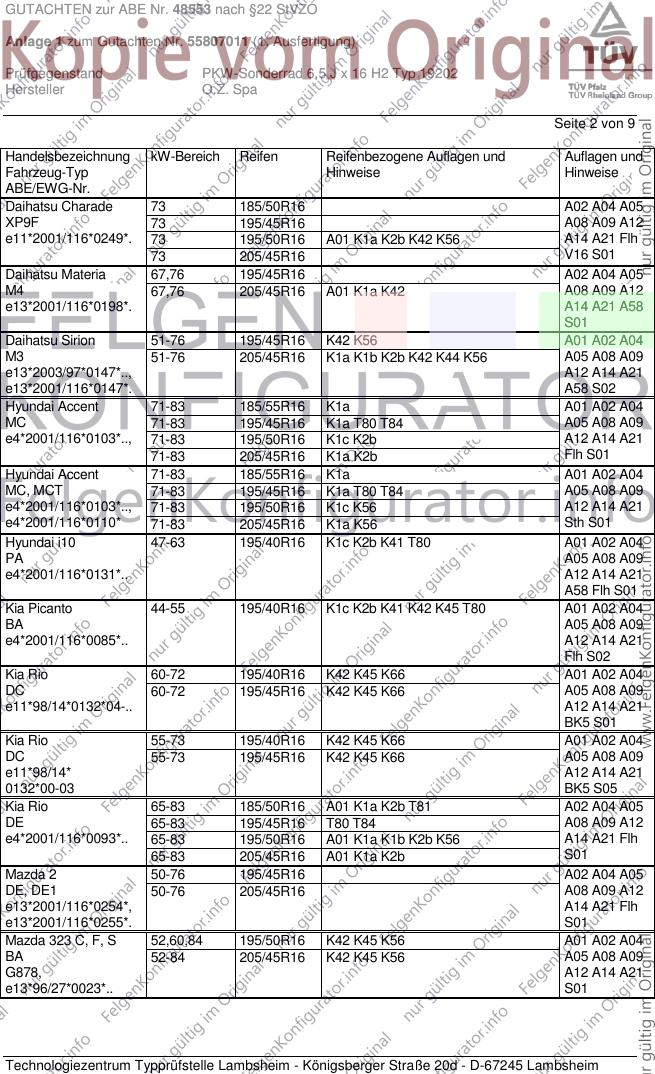

GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/50R16 A02 A04 A05
XP9F 73 195/45R16 A08 A09 A12
e11*2001/116*0249*. 73 195/50R16 A01 K1a K2b K42 K56 A14 A21 Flh
73 205/45R16 V16 S01
Daihatsu Materia 67,76 195/45R16 A02 A04 A05
M4 67,76 205/45R16 A01 K1a K42 A08 A09 A12
e13*2001/116*0198*. A14 A21 A58
S01
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A02 A04
M3 51-76 205/45R16 K1a K1b K2b K42 K44 K56 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A21
e13*2001/116*0147*. A58 S02
Hyundai Accent 71-83 185/55R16 K1a A01 A02 A04
MC 71-83 195/45R16 K1a T80 T84 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R16 K1c K2b A12 A14 A21
71-83 205/45R16 K1a K2b Flh S01
Hyundai Accent 71-83 185/55R16 K1a A01 A02 A04
MC, MCT 71-83 195/45R16 K1a T80 T84 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R16 K1c K56 A12 A14 A21
e4*2001/116*0110* 71-83 205/45R16 K1a K56 Sth S01
Hyundai i10 47-63 195/40R16 K1c K2b K41 T80 A01 A02 A04
PA A05 A08 A09
e4*2001/116*0131*.. A12 A14 A21
A58 Flh S01
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S02
Kia Rio 60-72 195/40R16 K42 K45 K66 A01 A02 A04
DC 60-72 195/45R16 K42 K45 K66 A05 A08 A09
e11*98/14*0132*04-.. A12 A14 A21
BK5 S01
Kia Rio 55-73 195/40R16 K42 K45 K66 A01 A02 A04
DC 55-73 195/45R16 K42 K45 K66 A05 A08 A09
e11*98/14* A12 A14 A21
0132*00-03 BK5 S05
Kia Rio 65-83 185/50R16 A01 K1a K2b T81 A02 A04 A05
DE 65-83 195/45R16 T80 T84 A08 A09 A12
e4*2001/116*0093*.. 65-83 195/50R16 A01 K1a K1b K2b K56 A14 A21 Flh
65-83 205/45R16 A01 K1a K2b S01
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 50-76 205/45R16 A08 A09 A12
e13*2001/116*0254*, A14 A21 Flh
e13*2001/116*0255*. S01
Mazda 323 C, F, S 52,60,84 195/50R16 K42 K45 K56 A01 A02 A04
BA 52-84 205/45R16 K42 K45 K56 A05 A08 A09
G878, A12 A14 A21
e13*96/27*0023*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 P 52-65 195/45R16 K2b K42 K45 K56 T80 A01 A02 A04
BA 52-65 205/45R16 K2b K42 K45 K56 T83 A05 A08 A09
e13*96/27*0023*.. A12 A14 A21
S01
Mazda Demio 46-55 195/40R16 K1a K2b K42 K70 K71 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A21
e1*98/14*0093*.. S01
Opel Agila 43-55 195/40R16 K1c K2b K42 K45 K56 T80 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A14 A21
bis MJ2003 S03
Opel Agila 43-59 195/40R16 K1c K2b K42 K45 K56 T80 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A14 A21
ab MJ2004 S05
Opel Agila (II) 48-69 185/50R16 K1c K2b K42 A01 A02 A04
H-B 48-69 195/45R16 K1a K2b K42 A05 A08 A09
e4*2001/116*0135*.. 48-69 195/50R16 K1c K2c K41 K42 A12 A14 A21
48-69 205/45R16 K1c K2b K41 K42 S04
Subaru Justy 51 195/45R16 K42 K56 A01 A02 A04
M3, M3G 51 205/45R16 K1a K1b K2b K42 K44 K56 A05 A08 A09
e13*2001/116*, A12 A14 A21
2003/97*0147*03-.., A58 S02
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2c K42 A01 A02 A04
NH 51-73 195/45R16 K1c K2c K42 A05 A08 A09
e4*2001/116*0071*.. 51-73 205/45R16 K1c K2c K42 K44 A12 A14 A21
S05
Suzuki Baleno 52-89 195/45R16 A01 A02 A04
EG 52-89 205/45R16 G54 A05 A08 A09
H032, A12 A14 A21
e6*93/81, 95/54, A58 K1a K2b
98/14*0024*.. K42 K56 S03
Suzuki Ignis 61 195/45R16 B51 K1c K42 K45 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
S03
Suzuki Ignis 51-73 185/50R16 K1c K2b K42 A01 A02 A04
MH 51-73 195/45R16 K1c K2b K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2b K42 K44 A12 A14 A21
- mit Radhaus- KMV S05
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K1c K2c K42 A01 A02 A04
MH 51-73 195/45R16 K1c K2c K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2c K42 K44 A12 A14 A21
- ohne Radhaus- KOV S05
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis Sport 80 195/45R16 K42 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
- breite Karosserie KMV Skb S03
Suzuki Splash 48-69 185/50R16 K1c K2b K42 A01 A02 A04
EX 48-69 195/45R16 K1a K2b K42 A05 A08 A09
e4*2001/116*0130*.. 48-69 195/50R16 K1c K2c K41 K42 A12 A14 A21
48-69 205/45R16 K1c K2b K41 K42 S04
Suzuki Swift 67-75 185/50R16 A01 K2b K42 A02 A04 A05
EZ 67-75 195/45R16 A08 A09 A12
e4*2001/116*0102*.. 67-75 195/50R16 A01 K1a K2b K42 A14 A21 A58
67-75 205/45R16 A01 K2b K42 Flh S03
Suzuki Swift 51-75 185/50R16 A01 K2b K42 A02 A04 A05
MZ 51-75 195/45R16 A08 A09 A12
e4*2001/116*0090*.. 51-75 195/50R16 A01 K1a K2b K42 A14 A21 A58
51-75 205/45R16 A01 K2b K42 Flh S05
Suzuki Swift 55,66,69 185/50R16 A01 K1a K1b K6d K6g A02 A04 A05
NZ 55,66,69 185/55R16 A01 K1a K1b K6d K6g A08 A09 A12
e4*2007/46*0155*.. 55,66,69 195/45R16 A14 A21 A58
55,66,69 195/50R16 A01 K1c K2b K6d K6g Flh V16 S05
55,66,69 205/45R16 A01 K1a K1b K6d K6g
Suzuki Swift AWD 67-68 185/50R16 A01 K2b A02 A04 A05
EZ 67-68 195/45R16 A08 A09 A12
e4*2001/116*0102*.. 67-68 195/50R16 A01 K1a K2b A14 A21 A56
67-68 205/45R16 A01 K2b Flh S03
Suzuki Wagon R 39-69 195/40R16 K1c K2b K42 K45 K56 T80 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A14 A21
e4*2001/116*0042* S03
00-06; bis MJ 2003
Toyota Aygo 40, 50 195/40R16 K14 K2b K42 K44 K56 A01 A02 A04
AB1 A05 A08 A09
e11*2001/116*0236*. A12 A14 A21
e11*2007/46*0055*.. Flh S05
Toyota Carina II 54-75 205/45R16 A01 G01 A02 A04 A05
T17 A08 A09 A12
E868 A14 A21 S01
Toyota Celica 63-92 205/45R16 A01 A02 A04
T16 A05 A08 A09
E195 A12 A14 A21
K1a K42 S01
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A05 A08 A09
e11*98/14,2001/116* A12 A14 A21
0178-0181,0251*.. Car Flh Sth
Ver S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota IQ 50,66,72 185/50R16 K1a K1b K2b K6c K6i A01 A02 A04
AJ1 50,66,72 185/55R16 K1a K1b K2b K6c K6i A05 A08 A09
e6*2001/116*0119*.. 50,66,72 195/50R16 K1c K2b K6c K6i A12 A14 A21
50,66,72 195/55R16 K1c K2b K6c K6i Flh V16 S01
50,66,72 205/45R16 K1a K1b K2b K6c K6i
Toyota Yaris 48-110 195/45R16 K41 K42 A01 A02 A04
P1, P1F, P1TMG 48-110 205/45R16 K1b K2b K41 K42 A05 A08 A09
e6/e2/e1*98/14, 48-64 195/40R16 K42 A12 A14 A21
2001/116* S01
0064,0248,0270*..
Toyota Yaris 51-74 185/50R16 A02 A04 A05
XP9, XP9F 51-74 195/45R16 T80 A08 A09 A12
e11*2001/116*0248*, 51-74 195/50R16 A01 K1a K2b K42 K56 A14 A21 Flh
e11*2001/116*0249*. 51-74 205/45R16 V16 S01
Toyota Yaris TS 98 185/50R16 A02 A04 A05
XP9 98 185/55R16 A08 A09 A12
e11*2001/116*0248* 98 195/50R16 A01 K1a K2b K42 K56 A14 A21 Flh
98 195/55R16 A01 K1a K2b K42 K56 S01
98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 A02 A04 A05
P2 55-78 205/45R16 A01 K42 A08 A09 A12
e6*98/14,2001/116* A14 A21 S01
0066*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

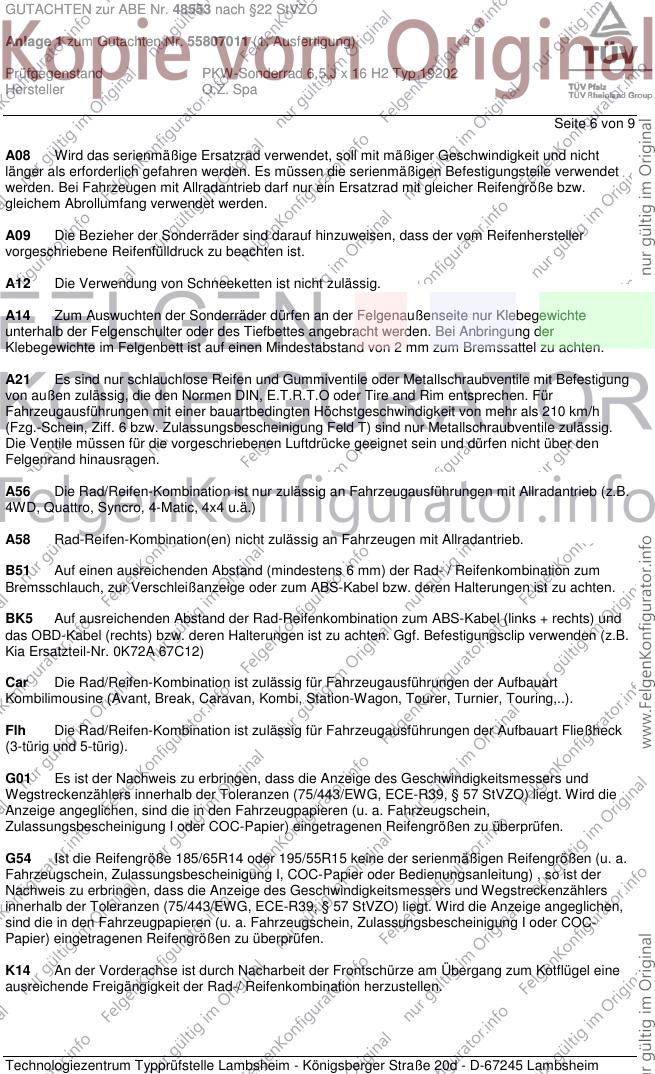

GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 6 von 9
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 7 von 9
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa

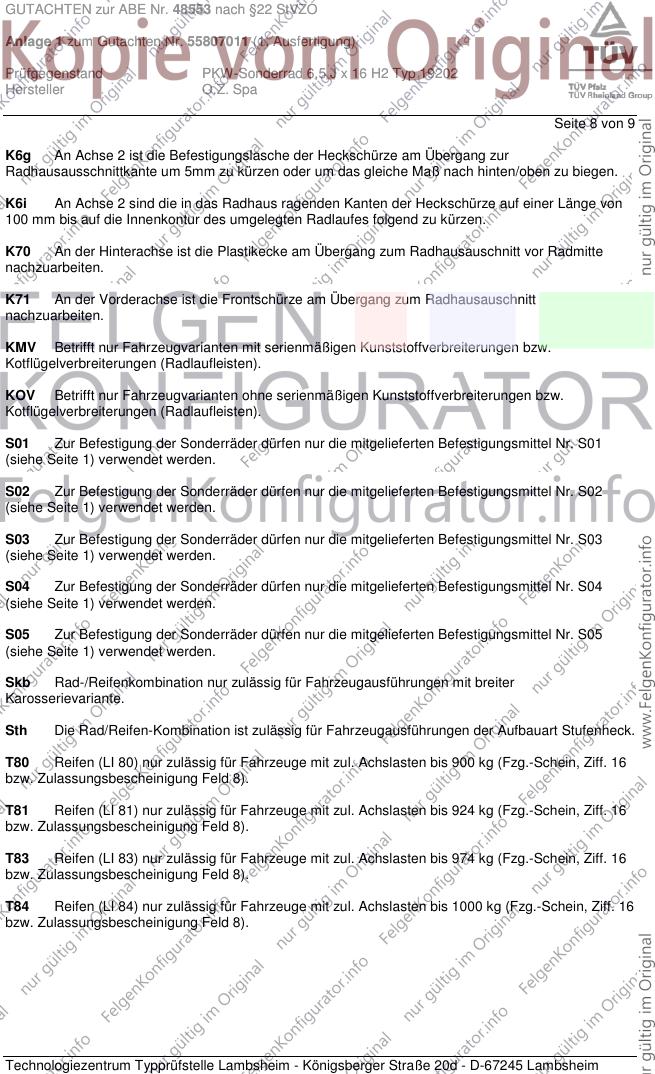

Seite 8 von 9
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55807011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa

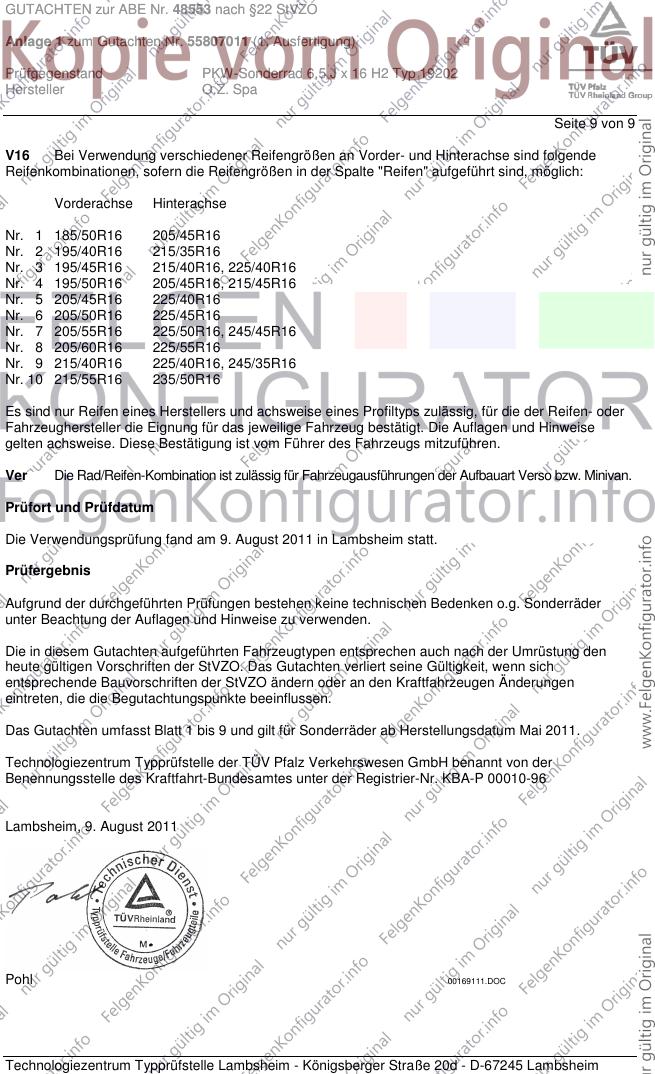

Seite 9 von 9
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw. Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. August 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 9. August 2011
Pohl 00169111.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
