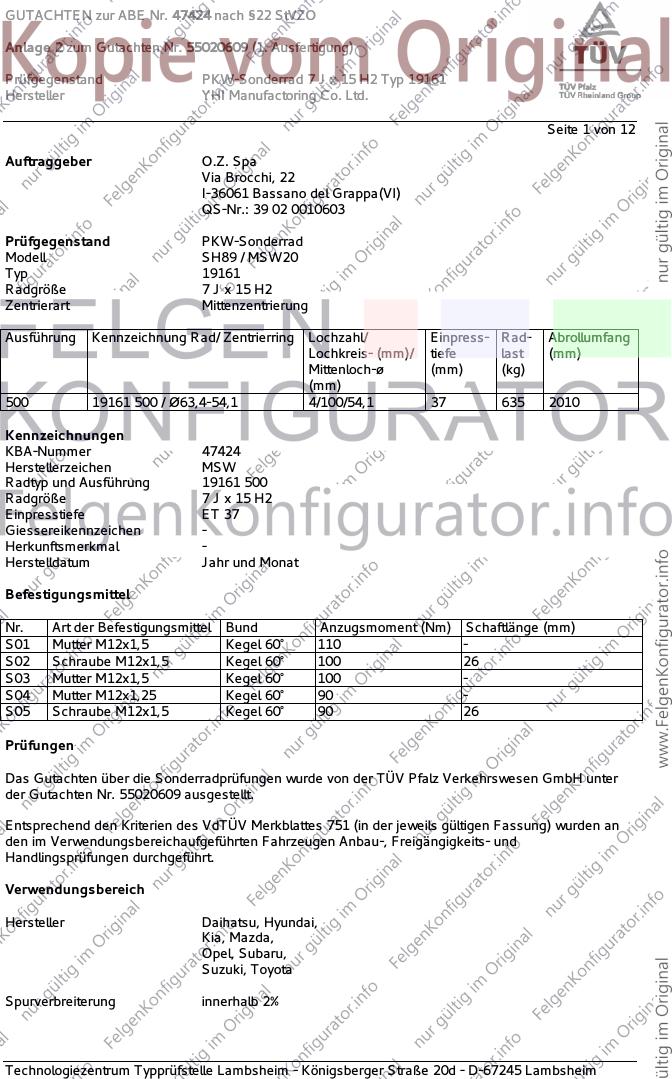

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Brocchi, 22
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SH89 / MSW20
Typ 19161
Radgröße 7 J x 15 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19161 500 / Ø63,4-54,1 4/100/54,1 37 635 2010
Kennzeichnungen
KBA-Nummer 47424
Herstellerzeichen MSW
Radtyp und Ausführung 19161 500
Radgröße 7 J x 15 H2
Einpresstiefe ET 37
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Mutter M12x1,5 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Schraube M12x1,5 Kegel 60° 90 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55020609 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai,
Kia, Mazda,
Opel, Subaru,
Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

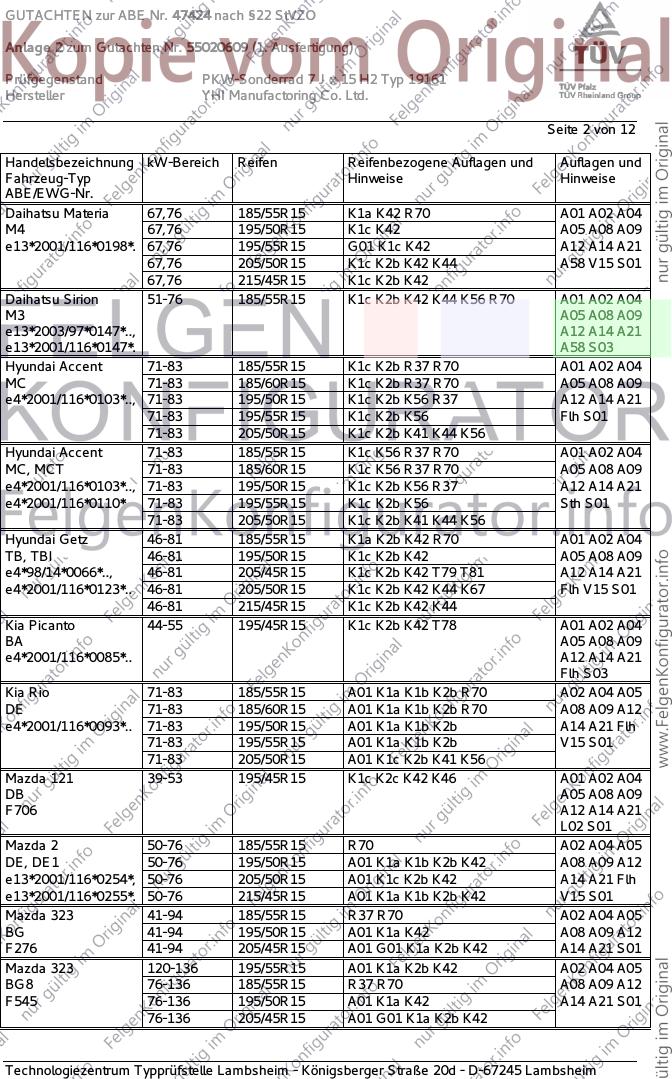

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Materia 67,76 185/55R15 K1a K42 R70 A01 A02 A04
M4 67,76 195/50R15 K1c K42 A05 A08 A09
e13*2001/116*0198*. 67,76 195/55R15 G01 K1c K42 A12 A14 A21
67,76 205/50R15 K1c K2b K42 K44 A58 V15 S01
67,76 215/45R15 K1c K2b K42
Daihatsu Sirion 51-76 185/55R15 K1c K2b K42 K44 K56 R70 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A21
e13*2001/116*0147*. A58 S03
Hyundai Accent 71-83 185/55R15 K1c K2b R37 R70 A01 A02 A04
MC 71-83 185/60R15 K1c K2b R37 R70 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 K1c K2b K56 R37 A12 A14 A21
71-83 195/55R15 K1c K2b K56 Flh S01
71-83 205/50R15 K1c K2b K41 K44 K56
Hyundai Accent 71-83 185/55R15 K1c K56 R37 R70 A01 A02 A04
MC, MCT 71-83 185/60R15 K1c K56 R37 R70 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 K1c K2b K56 R37 A12 A14 A21
e4*2001/116*0110* 71-83 195/55R15 K1c K2b K56 Sth S01
71-83 205/50R15 K1c K2b K41 K44 K56
Hyundai Getz 46-81 185/55R15 K1a K2b K42 R70 A01 A02 A04
TB, TBI 46-81 195/50R15 K1c K2b K42 A05 A08 A09
e4*98/14*0066*.., 46-81 205/45R15 K1c K2b K42 T79 T81 A12 A14 A21
e4*2001/116*0123*.. 46-81 205/50R15 K1c K2b K42 K44 K67 Flh V15 S01
46-81 215/45R15 K1c K2b K42 K44
Kia Picanto 44-55 195/45R15 K1c K2b K42 T78 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S03
Kia Rio 71-83 185/55R15 A01 K1a K1b K2b R70 A02 A04 A05
DE 71-83 185/60R15 A01 K1a K1b K2b R70 A08 A09 A12
e4*2001/116*0093*.. 71-83 195/50R15 A01 K1a K1b K2b A14 A21 Flh
71-83 195/55R15 A01 K1a K1b K2b V15 S01
71-83 205/50R15 A01 K1c K2b K41 K56
Mazda 121 39-53 195/45R15 K1c K2c K42 K46 A01 A02 A04
DB A05 A08 A09
F706 A12 A14 A21
L02 S01
Mazda 2 50-76 185/55R15 R70 A02 A04 A05
DE, DE1 50-76 195/50R15 A01 K1a K1b K2b K42 A08 A09 A12
e13*2001/116*0254*, 50-76 205/50R15 A01 K1c K2b K42 A14 A21 Flh
e13*2001/116*0255*. 50-76 215/45R15 A01 K1a K1b K2b K42 V15 S01
Mazda 323 41-94 185/55R15 R37 R70 A02 A04 A05
BG 41-94 195/50R15 A01 K1a K42 A08 A09 A12
F276 41-94 205/45R15 A01 G01 K1a K2b K42 A14 A21 S01
Mazda 323 120-136 195/55R15 A01 K1a K2b K42 A02 A04 A05
BG8 76-136 185/55R15 R37 R70 A08 A09 A12
F545 76-136 195/50R15 A01 K1a K42 A14 A21 S01
76-136 205/45R15 A01 G01 K1a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

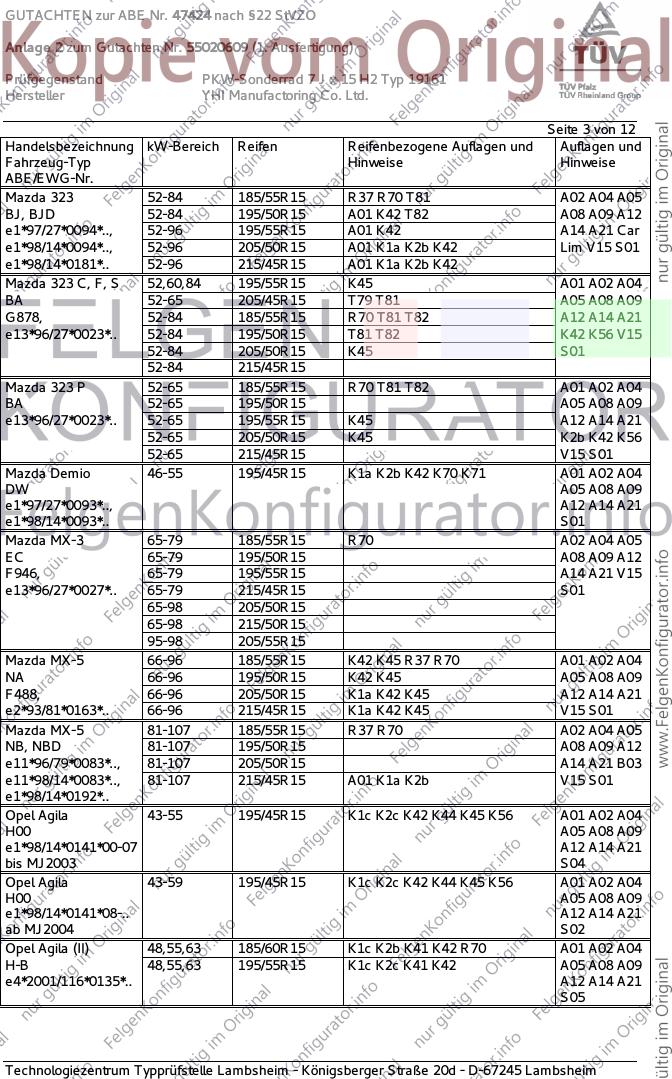

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 52-84 185/55R15 R37 R70 T81 A02 A04 A05
BJ, BJD 52-84 195/50R15 A01 K42 T82 A08 A09 A12
e1*97/27*0094*.., 52-96 195/55R15 A01 K42 A14 A21 Car
e1*98/14*0094*.., 52-96 205/50R15 A01 K1a K2b K42 Lim V15 S01
e1*98/14*0181*.. 52-96 215/45R15 A01 K1a K2b K42
Mazda 323 C, F, S 52,60,84 195/55R15 K45 A01 A02 A04
BA 52-65 205/45R15 T79 T81 A05 A08 A09
G878, 52-84 185/55R15 R70 T81 T82 A12 A14 A21
e13*96/27*0023*.. 52-84 195/50R15 T81 T82 K42 K56 V15
52-84 205/50R15 K45 S01
52-84 215/45R15
Mazda 323 P 52-65 185/55R15 R70 T81 T82 A01 A02 A04
BA 52-65 195/50R15 A05 A08 A09
e13*96/27*0023*.. 52-65 195/55R15 K45 A12 A14 A21
52-65 205/50R15 K45 K2b K42 K56
52-65 215/45R15 V15 S01
Mazda Demio 46-55 195/45R15 K1a K2b K42 K70 K71 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A21
e1*98/14*0093*.. S01
Mazda MX-3 65-79 185/55R15 R70 A02 A04 A05
EC 65-79 195/50R15 A08 A09 A12
F946, 65-79 195/55R15 A14 A21 V15
e13*96/27*0027*.. 65-79 215/45R15 S01
65-98 205/50R15
65-98 215/50R15
95-98 205/55R15
Mazda MX-5 66-96 185/55R15 K42 K45 R37 R70 A01 A02 A04
NA 66-96 195/50R15 K42 K45 A05 A08 A09
F488, 66-96 205/50R15 K1a K42 K45 A12 A14 A21
e2*93/81*0163*.. 66-96 215/45R15 K1a K42 K45 V15 S01
Mazda MX-5 81-107 185/55R15 R37 R70 A02 A04 A05
NB, NBD 81-107 195/50R15 A08 A09 A12
e11*96/79*0083*.., 81-107 205/50R15 A14 A21 B03
e11*98/14*0083*.., 81-107 215/45R15 A01 K1a K2b V15 S01
e1*98/14*0192*..
Opel Agila 43-55 195/45R15 K1c K2c K42 K44 K45 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A14 A21
bis MJ2003 S04
Opel Agila 43-59 195/45R15 K1c K2c K42 K44 K45 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A14 A21
ab MJ2004 S02
Opel Agila (II) 48,55,63 185/60R15 K1c K2b K41 K42 R70 A01 A02 A04
H-B 48,55,63 195/55R15 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0135*.. A12 A14 A21
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

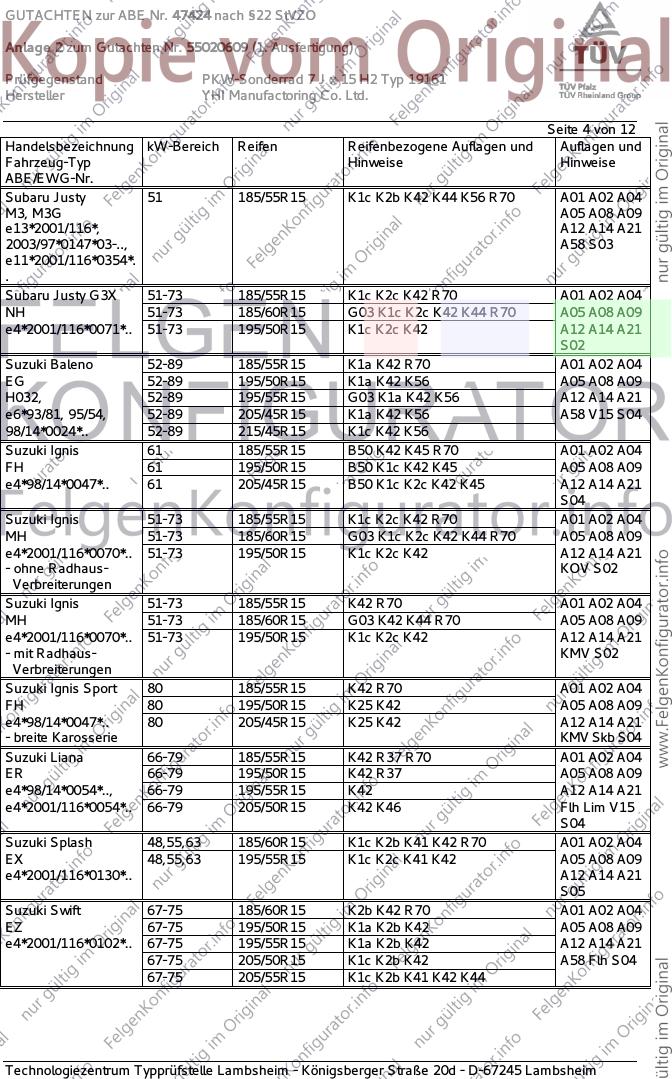

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Justy 51 185/55R15 K1c K2b K42 K44 K56 R70 A01 A02 A04
M3, M3G A05 A08 A09
e13*2001/116*, A12 A14 A21
2003/97*0147*03-.., A58 S03
e11*2001/116*0354*.
.
Subaru Justy G3X 51-73 185/55R15 K1c K2c K42 R70 A01 A02 A04
NH 51-73 185/60R15 G03 K1c K2c K42 K44 R70 A05 A08 A09
e4*2001/116*0071*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
S02
Suzuki Baleno 52-89 185/55R15 K1a K42 R70 A01 A02 A04
EG 52-89 195/50R15 K1a K42 K56 A05 A08 A09
H032, 52-89 195/55R15 G03 K1a K42 K56 A12 A14 A21
e6*93/81, 95/54, 52-89 205/45R15 K1a K42 K56 A58 V15 S04
98/14*0024*.. 52-89 215/45R15 K1c K42 K56
Suzuki Ignis 61 185/55R15 B50 K42 K45 R70 A01 A02 A04
FH 61 195/50R15 B50 K1c K42 K45 A05 A08 A09
e4*98/14*0047*.. 61 205/45R15 B50 K1c K2c K42 K45 A12 A14 A21
S04
Suzuki Ignis 51-73 185/55R15 K1c K2c K42 R70 A01 A02 A04
MH 51-73 185/60R15 G03 K1c K2c K42 K44 R70 A05 A08 A09
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Ignis 51-73 185/55R15 K42 R70 A01 A02 A04
MH 51-73 185/60R15 G03 K42 K44 R70 A05 A08 A09
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
- mit Radhaus- KMV S02
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 K42 R70 A01 A02 A04
FH 80 195/50R15 K25 K42 A05 A08 A09
e4*98/14*0047*.. 80 205/45R15 K25 K42 A12 A14 A21
- breite Karosserie KMV Skb S04
Suzuki Liana 66-79 185/55R15 K42 R37 R70 A01 A02 A04
ER 66-79 195/50R15 K42 R37 A05 A08 A09
e4*98/14*0054*.., 66-79 195/55R15 K42 A12 A14 A21
e4*2001/116*0054*.. 66-79 205/50R15 K42 K46 Flh Lim V15
S04
Suzuki Splash 48,55,63 185/60R15 K1c K2b K41 K42 R70 A01 A02 A04
EX 48,55,63 195/55R15 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0130*.. A12 A14 A21
S05
Suzuki Swift 67-75 185/60R15 K2b K42 R70 A01 A02 A04
EZ 67-75 195/50R15 K1a K2b K42 A05 A08 A09
e4*2001/116*0102*.. 67-75 195/55R15 K1a K2b K42 A12 A14 A21
67-75 205/50R15 K1c K2b K42 A58 Flh S04
67-75 205/55R15 K1c K2b K41 K42 K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

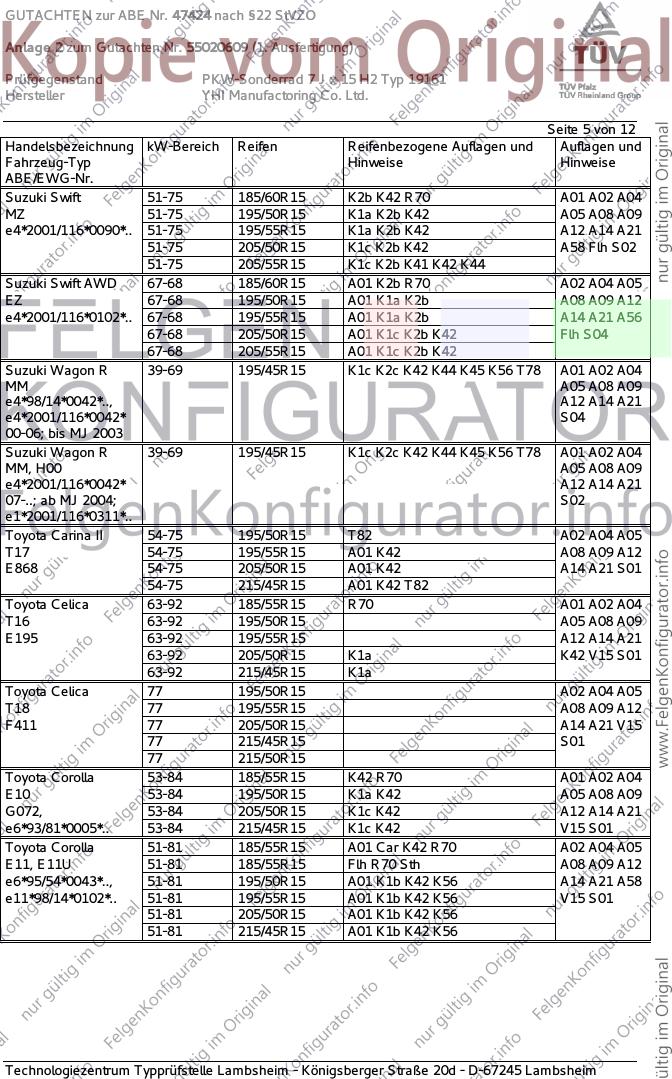

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 51-75 185/60R15 K2b K42 R70 A01 A02 A04
MZ 51-75 195/50R15 K1a K2b K42 A05 A08 A09
e4*2001/116*0090*.. 51-75 195/55R15 K1a K2b K42 A12 A14 A21
51-75 205/50R15 K1c K2b K42 A58 Flh S02
51-75 205/55R15 K1c K2b K41 K42 K44
Suzuki Swift AWD 67-68 185/60R15 A01 K2b R70 A02 A04 A05
EZ 67-68 195/50R15 A01 K1a K2b A08 A09 A12
e4*2001/116*0102*.. 67-68 195/55R15 A01 K1a K2b A14 A21 A56
67-68 205/50R15 A01 K1c K2b K42 Flh S04
67-68 205/55R15 A01 K1c K2b K42
Suzuki Wagon R 39-69 195/45R15 K1c K2c K42 K44 K45 K56 T78 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A14 A21
e4*2001/116*0042* S04
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K1c K2c K42 K44 K45 K56 T78 A01 A02 A04
MM, H00 A05 A08 A09
e4*2001/116*0042* A12 A14 A21
07-..; ab MJ 2004; S02
e1*2001/116*0311*..
Toyota Carina II 54-75 195/50R15 T82 A02 A04 A05
T17 54-75 195/55R15 A01 K42 A08 A09 A12
E868 54-75 205/50R15 A01 K42 A14 A21 S01
54-75 215/45R15 A01 K42 T82
Toyota Celica 63-92 185/55R15 R70 A01 A02 A04
T16 63-92 195/50R15 A05 A08 A09
E195 63-92 195/55R15 A12 A14 A21
63-92 205/50R15 K1a K42 V15 S01
63-92 215/45R15 K1a
Toyota Celica 77 195/50R15 A02 A04 A05
T18 77 195/55R15 A08 A09 A12
F411 77 205/50R15 A14 A21 V15
77 215/45R15 S01
77 215/50R15
Toyota Corolla 53-84 185/55R15 K42 R70 A01 A02 A04
E10 53-84 195/50R15 K1a K42 A05 A08 A09
G072, 53-84 205/50R15 K1c K42 A12 A14 A21
e6*93/81*0005*.. 53-84 215/45R15 K1c K42 V15 S01
Toyota Corolla 51-81 185/55R15 A01 Car K42 R70 A02 A04 A05
E11, E11U 51-81 185/55R15 Flh R70 Sth A08 A09 A12
e6*95/54*0043*.., 51-81 195/50R15 A01 K1b K42 K56 A14 A21 A58
e11*98/14*0102*.. 51-81 195/55R15 A01 K1b K42 K56 V15 S01
51-81 205/50R15 A01 K1b K42 K56
51-81 215/45R15 A01 K1b K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/60R15 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/55R15 K1c K2c K41 K42 K43 A05 A08 A09
e11*98/14,2001/116* 66-141 215/55R15 K1c K2c K41 K42 K43 A12 A14 A21
0178-0181,0251*.. 66-141 225/50R15 K1c K2c K41 K42 K43 LK6 B03 Car Flh
Sth V15 Ver
S01
Toyota Corolla 47-92 185/55R15 K42 R70 A01 A02 A04
E9 A05 A08 A09
E659 A12 A14 A21
B03 L02 S01
Toyota Corolla 77 185/55R15 K42 R70 A01 A02 A04
E9F A05 A08 A09
E896 A12 A14 A21
B03 S01
Toyota IQ 50, 66 195/55R15 K1c K2b K6c K6i K8c A01 A02 A04
AJ1 50, 66 195/60R15 K1c K2b K6c K6i K8c A05 A08 A09
e6*2001/116*0119*.. A12 A14 A21
Flh S01
Toyota MR2 103 185/55R15 R02 R70 A02 A04 A05
W3 103 195/50R15 R02 A08 A09 A12
e11*98/14*0128*.., 103 205/50R15 R03 A14 A21 B03
e11*2001/116*0128*. 103 215/45R15 R03 VM5 S01
Toyota Paseo 66 185/55R15 K42 R70 A01 A02 A04
L5 66 195/50R15 K1a K42 L02 A05 A08 A09
e6*93/81*0019*.. 66 215/45R15 K1a K42 L02 A12 A14 A21
Cbo Cpe S01
Toyota Starlet 55 195/45R15 K42 A01 A02 A04
P8 55 195/50R15 K42 A05 A08 A09
F437 55 205/45R15 K2b K42 K46 A12 A14 A21
55 215/45R15 K2b K42 K46 S01
Toyota Starlet 55 195/45R15 K2b A01 A02 A04
P9 55 195/50R15 G01 K2b K42 K46 K56 L02 A05 A08 A09
e6*93/81*0020*.. 55 205/45R15 K1a K2b A12 A14 A21
55 215/45R15 G01 K1a K2b K42 K46 K56 L02 S01
Toyota Yaris 48-110 185/55R15 K41 K42 R70 A01 A02 A04
P1, P1F, P1TMG 48-110 195/50R15 K41 K42 A05 A08 A09
e6/e2/e1*98/14, 48-110 205/45R15 K41 K42 A12 A14 A21
2001/116* 48-64 195/45R15 K41 K42 S01
0064,0248,0270*..
Toyota Yaris 51-74 185/60R15 K1c K2b K42 K56 R70 A01 A02 A04
XP9, XP9F 51-74 195/55R15 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248*, A12 A14 A21
e11*2001/116*0249*. Flh S01
Toyota Yaris TS 98 185/60R15 K1c K2b K42 K56 R70 A01 A02 A04
XP9 98 195/55R15 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248* 98 195/60R15 K1c K2b K42 K56 A12 A14 A21
98 205/50R15 K1c K2b K41 K42 K44 K56 Flh S01
98 205/55R15 K14 K1c K27 K2b K41 K42 K44
K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 7 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

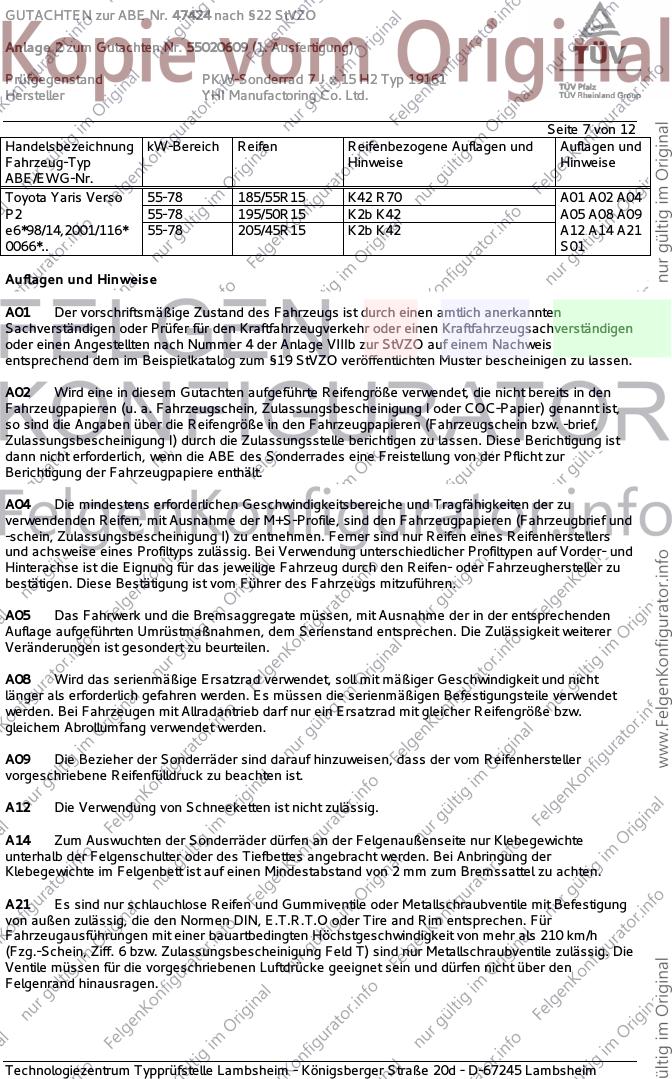

Toyota Yaris Verso 55-78 185/55R15 K42 R70 A01 A02 A04
P2 55-78 195/50R15 K2b K42 A05 A08 A09
e6*98/14,2001/116* 55-78 205/45R15 K2b K42 A12 A14 A21
0066*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 8 von 12
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 9 von 12

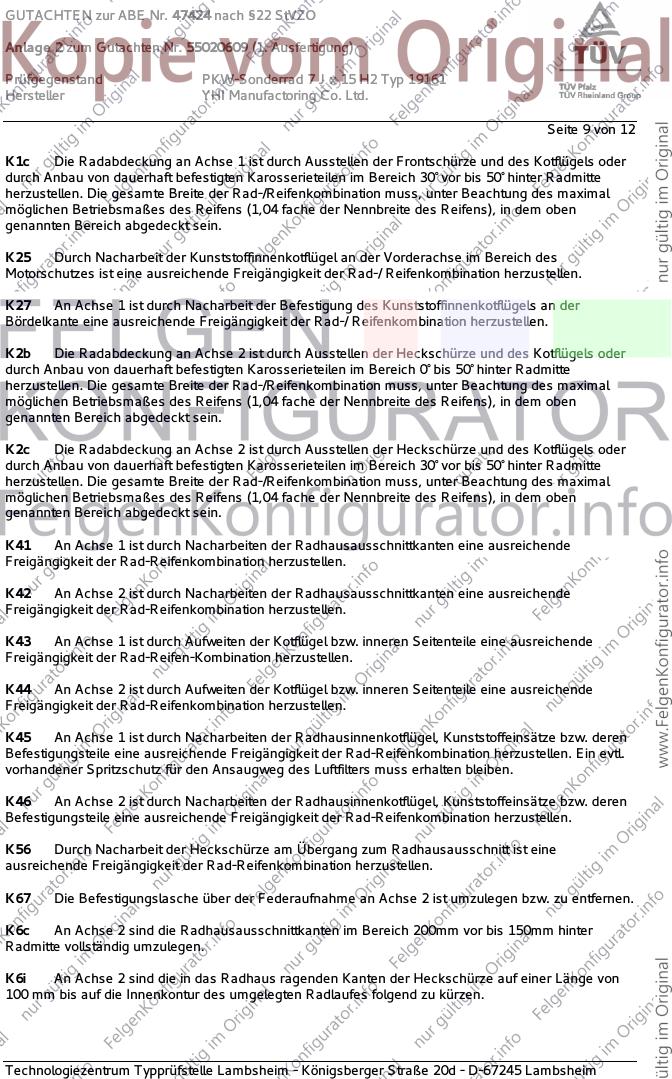

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 10 von 12

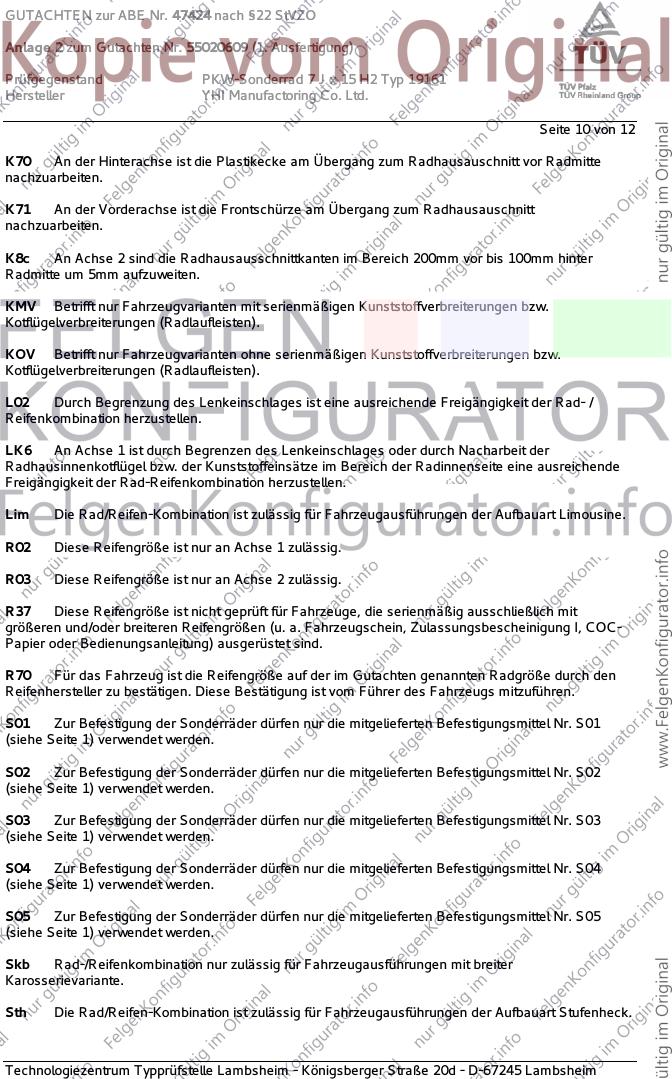

K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

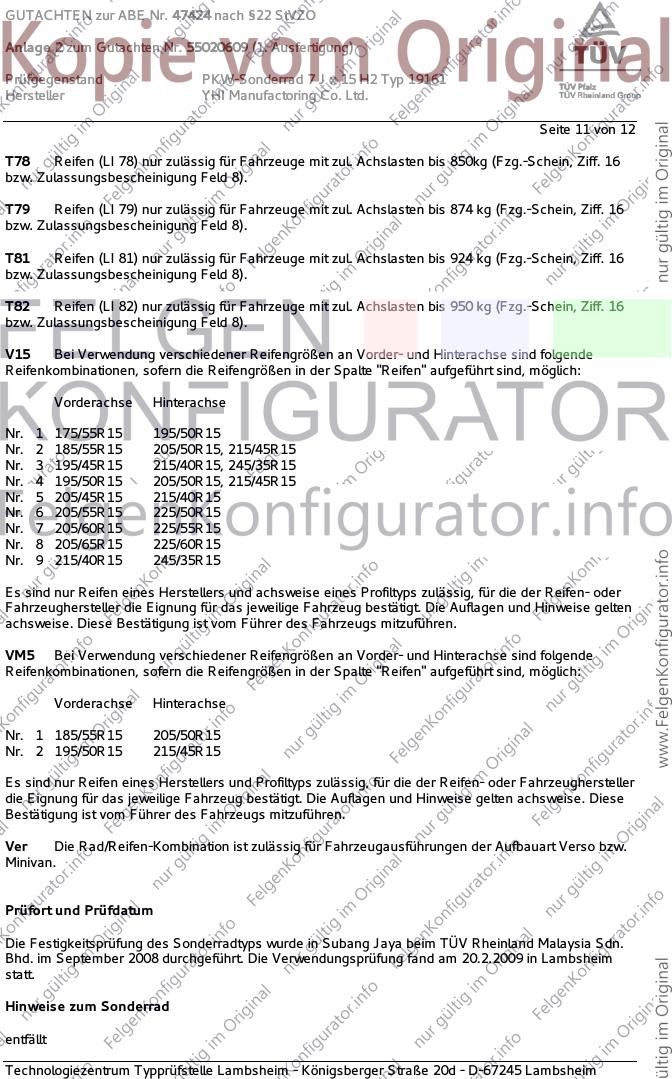

Seite 11 von 12
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM5 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15
Nr. 2 195/50R15 215/45R15
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise. Diese
Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im September 2008 durchgeführt. Die Verwendungsprüfung fand am 20.2.2009 in Lambsheim
statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Februar 2009
Pohl 00132531.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
