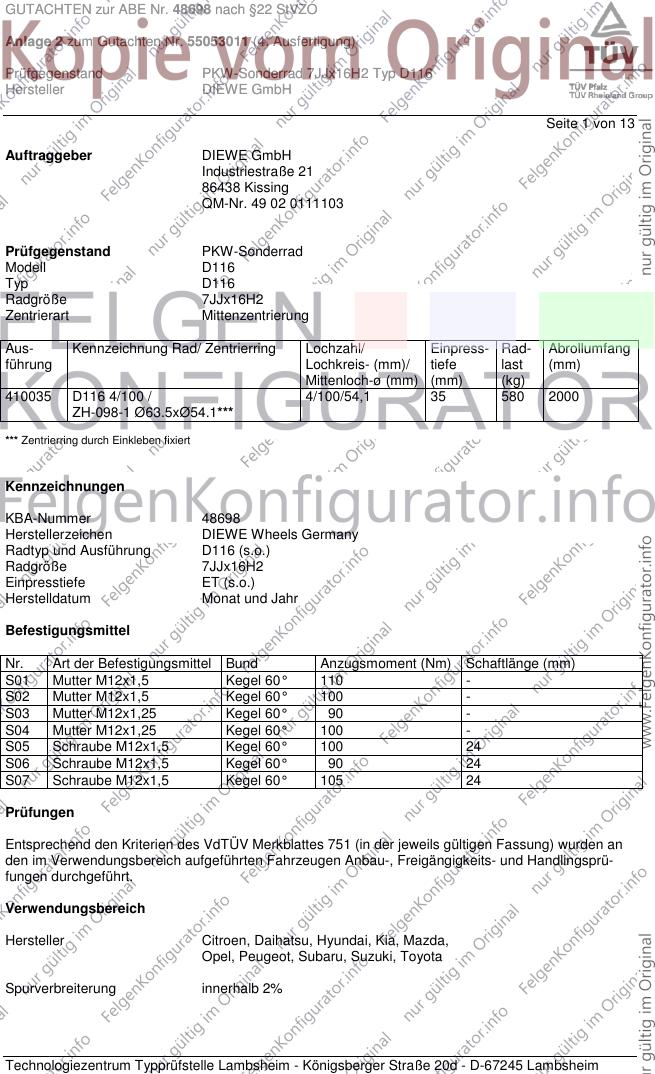

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 13
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
410035 D116 4/100 / 4/100/54,1 35 580 2000
ZH-098-1 Ø63.5xØ54.1***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Schraube M12x1,5 Kegel 60° 100 24
S06 Schraube M12x1,5 Kegel 60° 90 24
S07 Schraube M12x1,5 Kegel 60° 105 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai, Kia, Mazda,
Opel, Peugeot, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C1 (II) 51, 60 195/40R16 K1a K1b K2b K6f K6i K6j K8h A01 A12 A15
P***** A18 Flh LA2
e11*2001/116* S07
0238*11-..
ab Modell 2014
Daihatsu Charade 73 195/45R16 K1c K2b K42 K56 A01 A12 A15
XP9F 73 195/50R16 K1c K2b K42 K56 A18 Flh V16
e11*2001/116*0249*. 73 205/45R16 K1c K2b K42 K56 S01
73 215/40R16 K1c K2b K42 K56
73 215/45R16 K1c K27 K2b K42 K56
Daihatsu Materia 67,76 195/45R16 K1a K42 A01 A12 A15
M4 67,76 205/45R16 K1c K42 A18 A58 V16
e13*2001/116*0198*. 67,76 215/40R16 K1c K2b K42 K44 S01
Daihatsu Sirion 51-76 195/45R16 K1a K1b K2b K42 K44 K56 A01 A12 A15
M3 51-76 205/45R16 K1c K2b K42 K44 K56 A18 A58 S02
e13*2003/97*0147*..,
e13*2001/116*0147*.
Hyundai Accent 71-83 195/45R16 K1a K2b T80 T84 A01 A12 A15
MC 71-83 195/50R16 K1c K2b K56 A18 Flh S01
e4*2001/116*0103*.., 71-83 205/45R16 K1c K2b K56
71-83 215/40R16 K1c K2b K41 K44 K56
71-83 215/45R16 K1c K2b K41 K44 K56
Hyundai Accent 71-83 195/45R16 K1a K56 T80 T84 A01 A12 A15
MC, MCT 71-83 195/50R16 K1c K2b K56 A18 Sth S01
e4*2001/116*0103*.., 71-83 205/45R16 K1c K2b K56
e4*2001/116*0110* 71-83 215/40R16 K1c K2b K41 K44 K56
71-83 215/45R16 K1c K2b K41 K44 K56
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A12 A15
TB, TBI 46-81 205/40R16 K1c K2b K42 A18 Flh V16
e4*98/14*0066*.., 46-81 205/45R16 K1c K2b K41 K42 S01
e4*2001/116*0123*.. 46-81 215/40R16 K1c K2b K42 K44 K67
Hyundai i20 55-74 195/50R16 K1c K2b K5b K8h A01 A12 A15
GB 55-74 195/55R16 K1c K2b K5b K8h A18 Flh V16
e11*2007/46*1600*.. 55-74 215/45R16 K1c K2c K5b K8h S01
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K44 K45 T80 A01 A12 A15
BA A18 Flh S02
e4*2001/116*0085*..
Kia Rio 60-71,1 195/40R16 K42 T80 A01 A12 A15
DC 60-71,1 195/45R16 K42 K45 K66 A18 BK5 S01
e11*98/14*0132*04-..
- Facelift 2003
Kia Rio 55-72,1 195/40R16 BK5 K42 T76 A01 A12 A15
DC 55-72,1 195/45R16 BK5 K42 K45 K66 A18 S05
e11*98/14*
0132*00-03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Rio 65-83 195/45R16 K1a K1b K2b T80 T84 A01 A12 A15
DE 65-83 195/50R16 K1a K1b K2b K56 A18 Flh V16
e4*2001/116*0093*.. 65-83 205/45R16 K1a K1b K2b S01
65-83 215/40R16 K1c K2b K41 K56
65-83 215/45R16 K1c K2b K41 K56
Kia Rio 55-80 195/50R16 K1a K1b K2b A01 A12 A15
UB 55-80 195/55R16 K1a K1b K2b A18 A58 Flh
e11*2007/46*0195*.. 55-80 205/50R16 K1c K2b K4i K8c V16 S01
55-80 215/45R16 K1c K2b K4i K8c
55-80 225/45R16 K1c K2b K4i K8c
Mazda 2 50-76 195/45R16 A12 A15 A18
DE, DE1 50-76 205/40R16 A01 K1a K1b K2b K42 Flh V16 S01
e13*2001/116*0254*, 50-76 205/45R16 A01 K1a K1b K2b K42
e13*2001/116*0255*. 50-76 215/40R16 A01 K1a K1b K2b K42
Mazda 323 52-84 195/45R16 K42 T80 A01 A12 A15
BJ, BJD 52-96 195/50R16 K41 K42 A18 Car Lim
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 V16 S01
e1*98/14*0094*.., 52-96 215/40R16 K1a K2b K41 K42
e1*98/14*0181*..
Mazda 323 C, F, S 52,60,84 195/50R16 K42 K45 K56 A01 A12 A15
BA 52,60,84 215/45R16 K1a K2b K41 K42 K45 K56 A18 V16 S01
G878, 52-84 205/45R16 K42 K45 K56 T83 T87
e13*96/27*0023*.. 52-84 225/40R16 K1a K2b K41 K42 K45 K56 R70
54,65 215/40R16 K42 K45 K56 T83 T86
Mazda 323 P 52-65 195/45R16 K2b K42 K56 T80 T84 A01 A12 A15
BA 52-65 205/45R16 K2b K42 K56 T83 T87 A18 V16 S01
e13*96/27*0023*.. 52-65 215/40R16 K2b K42 K56 T82 T86
Mazda Demio 46-55 195/40R16 K1a K2b K42 K70 K71 A01 A12 A15
DW A18 S01
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-3 65-79 195/50R16 A12 A15 A18
EC 65-79 215/40R16 T82 V16 S01
F946, 65-79 225/40R16 A01 R70
e13*96/27*0027*.. 65-98 205/45R16
95-98 205/50R16 A01 K2b K42
95-98 225/45R16 A01 K2b K42
Mazda MX-5 66-96 195/45R16 A01 A12 A15
NA 66-96 205/45R16 A18 K42 V16
F488, 66-96 215/40R16 K1a T82 S01
e2*93/81*0163*..
Mazda MX-5 81-107 205/45R16 A12 A15 A18
NB, NBD 81-107 215/40R16 S01
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila 43-55 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A15
H00 A18 S03
e1*98/14*0141*00-07
bis MJ2003
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Agila 43-59 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A15
H00 A18 S05
e1*98/14*0141*08-..
ab MJ2004
Opel Agila (II) 48-69 195/45R16 K1c K2b K41 K42 A01 A12 A15
H-B 48-69 205/45R16 K1c K2c K41 K42 A18 S06
e4*2001/116*0135*..
Peugeot 108 51, 60 195/40R16 K1a K1b K2b K6f K6i K6j K8h A01 A12 A15
P***** A18 Flh LA2
e11*2001/116* S07
0237*11-..
ab Modell 2014
Subaru Justy 51 195/45R16 K1a K1b K2b K42 K44 K56 A01 A12 A15
M3, M3G 51 205/45R16 K1c K2b K42 K44 K56 A18 A58 S02
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 195/45R16 K1c K2c K42 A01 A12 A15
NH 51-73 205/45R16 K1c K2c K42 K44 A18 S05
e4*2001/116*0071*..
Suzuki Baleno 52-89 195/45R16 K1a K2b K42 K56 A01 A12 A15
EG 52-89 205/45R16 G54 K1a K2b K42 K56 A18 A58 V16
H032, 52-89 215/40R16 K1c K2c K42 K56 S03
e6*93/81, 95/54,
98/14*0024*..
Suzuki Ignis 61 195/45R16 B51 K1c K42 K44 K45 A01 A12 A15
FH 61 205/45R16 B50 K1c K2c K42 K44 K45 A18 S03
e4*98/14*0047*..
Suzuki Ignis 51-73 195/45R16 K1c K2b K42 A01 A12 A15
MH 51-73 205/45R16 K1c K2c K42 K44 A18 KMV S05
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 195/45R16 K1c K2c K42 A01 A12 A15
MH 51-73 205/45R16 K1c K2c K42 K44 A18 KOV S05
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis Sport 80 195/45R16 K42 A01 A12 A15
FH 80 205/45R16 K41 K42 A18 KMV Skb
e4*98/14*0047*.. S03
- breite Karosserie
Suzuki Liana 66-79 195/45R16 A12 A15 A18
ER 66-79 195/50R16 A01 K42 K45 Flh Lim V16
e4*98/14*0054*.., 66-79 205/45R16 A01 K42 S03
e4*2001/116*0054*.. 66-79 215/40R16 A01 K1c K2b K42 K46
66-79 215/45R16 A01 K1c K2b K41 K42 K45 K46
Suzuki Splash 48-69 195/45R16 K1c K2b K41 K42 A01 A12 A15
EX 48-69 205/45R16 K1c K2c K41 K42 A18 S06
e4*2001/116*0130*..;
e4*2007/46*0283*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift 67-75 195/45R16 K2b K42 A01 A12 A15
EZ 67-75 195/50R16 K1a K1b K2b K42 A18 A58 Flh
e4*2001/116*0102*.. 67-75 205/45R16 K1a K2b K42 V16 S03
67-75 215/40R16 K1c K2b K42
67-75 215/45R16 K1c K2b K41 K42 K44
Suzuki Swift 51-75 195/45R16 K2b K42 A01 A12 A15
MZ 51-75 195/50R16 K1a K1b K2b K42 A18 A58 Flh
e4*2001/116*0090*.. 51-75 205/45R16 K1a K2b K42 V16 S05
51-75 215/40R16 K1c K2b K42
51-75 215/45R16 K1c K2b K41 K42 K44
Suzuki Swift 55,66,69 195/45R16 K1c K2b K6d K6g A01 A12 A15
NZ 55,66,69 195/50R16 K1c K2c K6d K6h K8e A18 A58 Flh
e4*2007/46*0155*..; 55,66,69 205/45R16 K1c K2b K6d K6g V16 S05
e4*2007/46*0293*.. 55,66,69 215/45R16 K1c K2c K3a K5a K6d K6h K8e
Suzuki Swift 4x4 67-68 195/45R16 A01 K2b A12 A15 A18
EZ 67-68 195/50R16 A01 K1a K1b K2b K42 A56 Flh S03
e4*2001/116*0102*.. 67-68 205/45R16 A01 K1a K2b
67-68 215/40R16 A01 K1c K2b K42
67-68 215/45R16 A01 K1c K2b K42
Suzuki Swift 4x4 66,69 195/45R16 K1c K2b A01 A12 A15
FZ 66,69 195/50R16 K1c K2c A18 A56 Flh
e4*2007/46*0198*..; 66,69 205/45R16 K1c K2b S04
e4*2007/46*0294*.. 66,69 215/45R16 K1c K2c
Suzuki Swift 4x4 66,69 195/45R16 K1c K2b A01 A12 A15
NZ 66,69 195/50R16 K1c K2c A18 A56 Flh
e4*2007/46*0293*.. 66,69 205/45R16 K1c K2b S05
66,69 215/45R16 K1c K2c
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A15
MM A18 S03
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 A01 A12 A15
MM, H00 A18 S05
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Toyota Aygo (II) 51 195/40R16 K1a K1b K2b K6f K6i K6j K8h A01 A12 A15
AB1 A18 Flh LA2
e11*2001/116* S07
0236*11-..
ab Modell 2014
Toyota Corolla 53-84 205/45R16 T83 A01 A12 A15
E10 53-84 215/40R16 T82 A18 K42 K45
G072, S01
e6*93/81*0005*..
Toyota Corolla 51-81 205/45R16 K1b K42 K56 A01 A12 A15
E11, E11U 51-81 215/40R16 K1b K42 K56 A18 A58 V16
e6*95/54*0043*.., 51-81 225/40R16 K1b K42 K56 R70 S01
e11*98/14*0102*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A12 A15
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A18 Car Flh
e11*98/14,2001/116* 66-141 225/45R16 K1c K2c K41 K42 Sth V16 Ver
0178-0181,0251*.. S01
Toyota IQ 50,66,72 195/50R16 K1c K2b K6c K6i K8c A01 A12 A15
AJ1, /-MS1 50,66,72 195/55R16 K1c K2b K6c K6i K8c A18 Flh S01
e6*2001/116*0119*..; 50,66,72 205/45R16 K1c K2b K6c K6i
e11*2007/46*0238*
Toyota MR2 103 195/45R16 R02 A01 A12 A15
W3 103 205/45R16 R02 A18 VM6 S01
e11*98/14*0128*.., 103 215/40R16 K1c K2b R37
e11*2001/116*0128*. 103 215/45R16 K1c K2b R09
103 225/40R16 K2b R03 R70
Toyota Paseo 66 195/45R16 K1a K2b K42 A01 A12 A15
L5 66 215/40R16 K1a K2b K42 A18 Cbo Cpe
e6*93/81*0019*.. V16 S01
Toyota Yaris 48-110 195/45R16 K41 K42 A01 A12 A15
P1, P1F, P1TMG 48-110 205/45R16 K1c K2b K41 K42 A18 S01
e6/e2/e1*98/14, 48-64 195/40R16 K42
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 195/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A15
XP13M(a) 51,66,73 195/50R16 K1c K2b K3a K3c K6f K6g K6i A18 Flh LY2
e11*2007/46*0152*.. 51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i V16 S01
- Club / Trend 51,66,73 215/45R16 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
Toyota Yaris 51, 66, 73 195/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A15
XP13M(a), XP13N(a) 51, 66, 73 195/50R16 K1c K2b K3a K3c K6f K6g K6i A18 Flh LY1
e11*2007/46*0152*..; 51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i V16 S01
e11*2007/46*0153*.. 51, 66, 73 215/45R16 K2b K6f K6h K6i K8h R03
Toyota Yaris 51-74 195/45R16 K1c K2b K42 K56 T80 A01 A12 A15
XP9, XP9F 51-74 195/50R16 K1c K2b K42 K56 A18 Flh V16
e11*2001/116*0248*, 51-74 205/45R16 K1c K2b K42 K56 S01
e11*2001/116*0249*. 51-74 215/40R16 K1c K2b K42 K56
51-74 215/45R16 K1c K27 K2b K42 K56
Toyota Yaris Hybrid 55 195/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A15
XP13M(a) 55 195/50R16 K1c K2b K3a K3c K6f K6g K6i A18 Flh LY1
e11*2007/46*0152*.. 55 205/45R16 K1a K1b K2b K6f K6g K6i S01
Toyota Yaris Hybrid 55 195/45R16 K1a K1b K2b K6f K6g K6i A01 A12 A15
Club 55 195/50R16 K1c K2b K3a K3c K6f K6g K6i A18 Flh LY3
XP13M(a) 55 205/45R16 K1a K1b K2b K6f K6g K6i S01
e11*2007/46*0152*..
Toyota Yaris TS 98 195/50R16 K1c K2b K42 K56 A01 A12 A15
XP9 98 195/55R16 K1c K2b K42 K56 A18 Flh V16
e11*2001/116*0248* 98 205/45R16 K1c K2b K42 K56 S01
98 215/45R16 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 K42 A01 A12 A15
P2 55-78 205/45R16 K2b K42 A18 S01
e6*98/14,2001/116*
0066*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

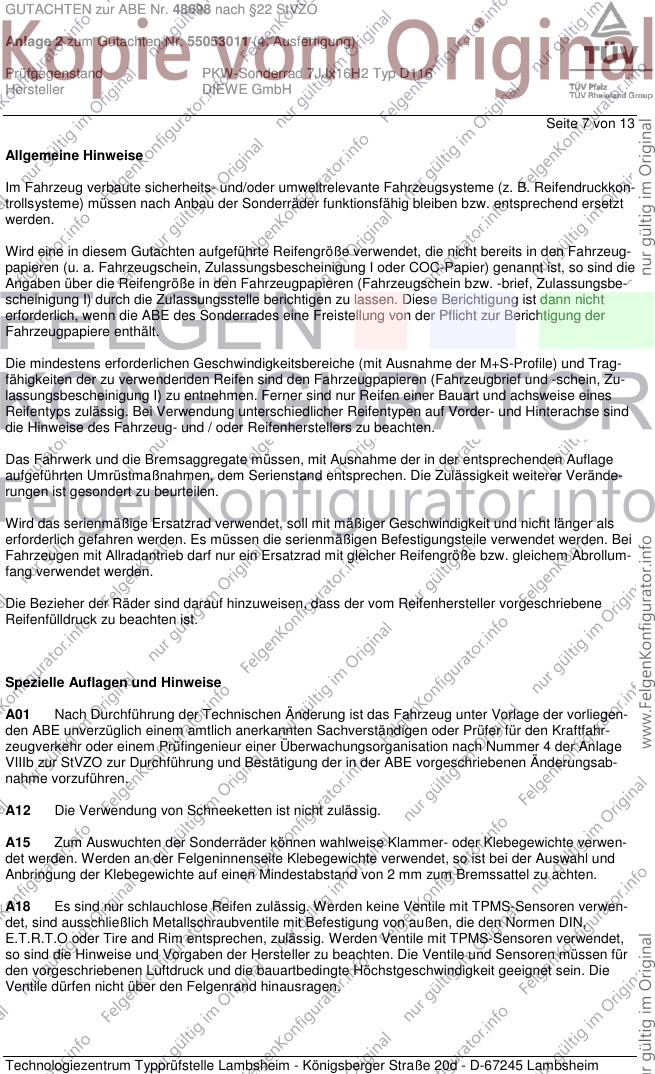

Seite 7 von 13
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte verwen-
det werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

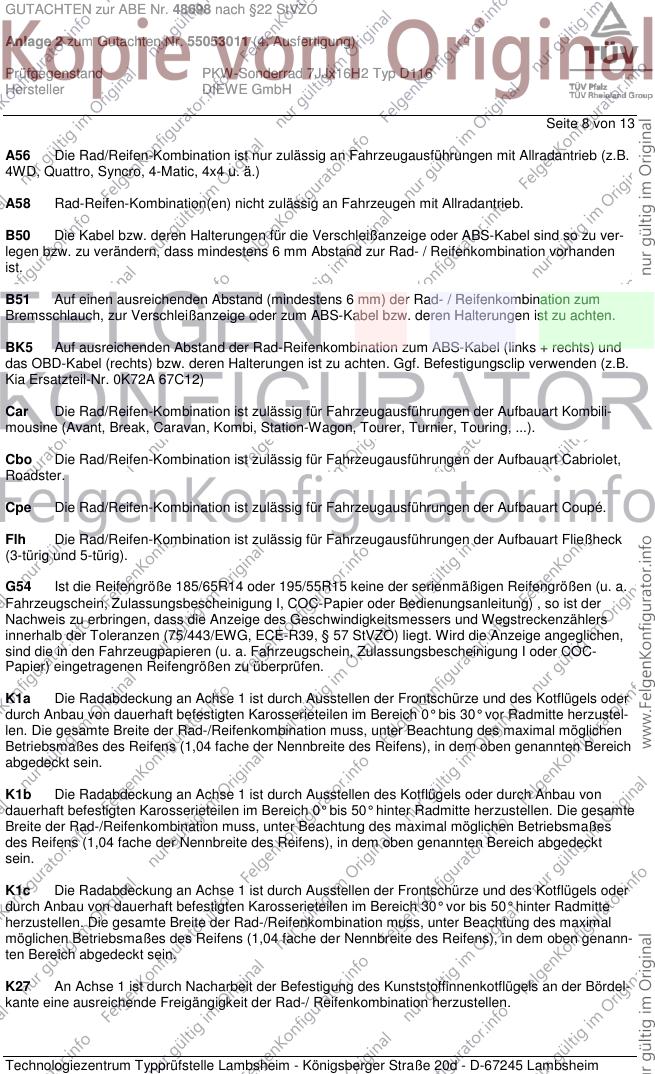

Seite 8 von 13
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

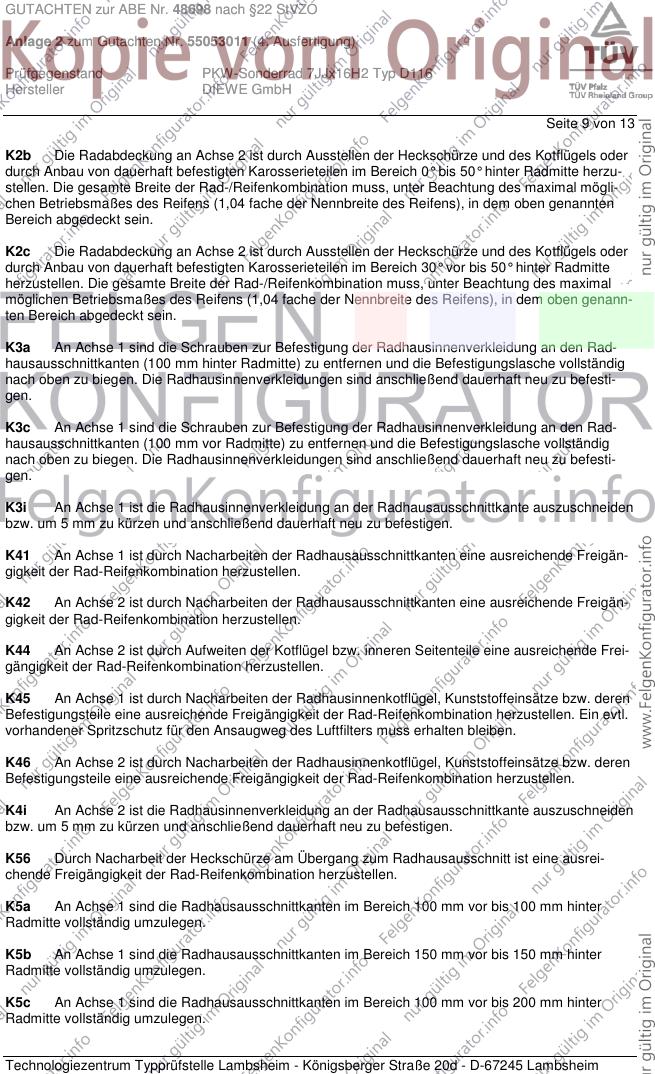

Seite 9 von 13
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

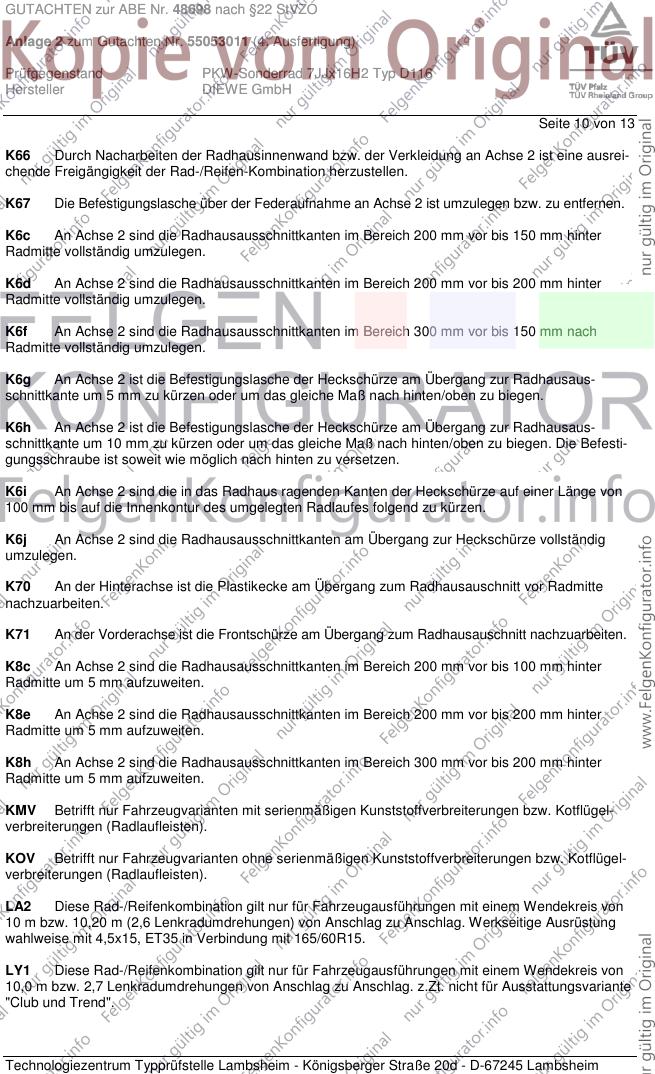

Seite 10 von 13
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt nachzuarbeiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LA2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10 m bzw. 10,20 m (2,6 Lenkradumdrehungen) von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 4,5x15, ET35 in Verbindung mit 165/60R15.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

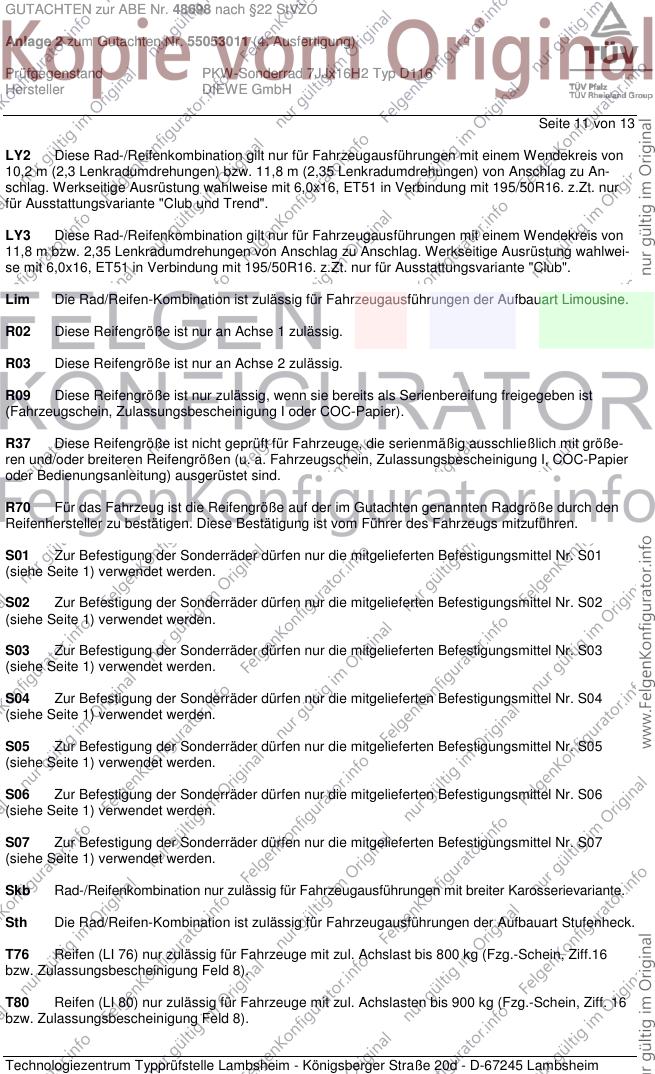

Seite 11 von 13
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

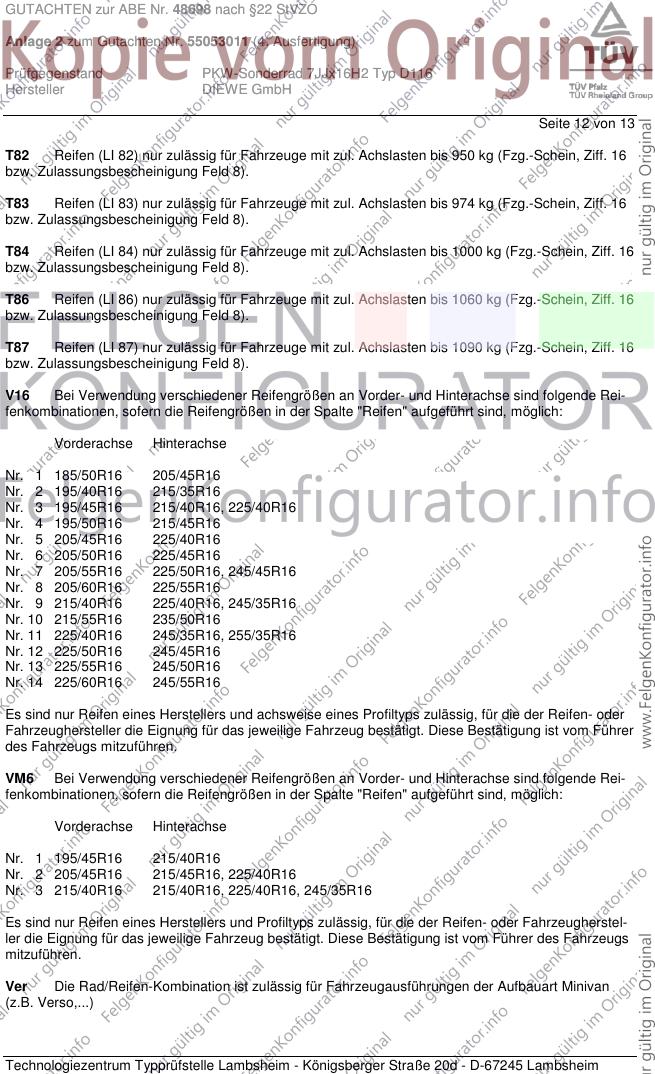

Seite 12 von 13
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 215/40R16, 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

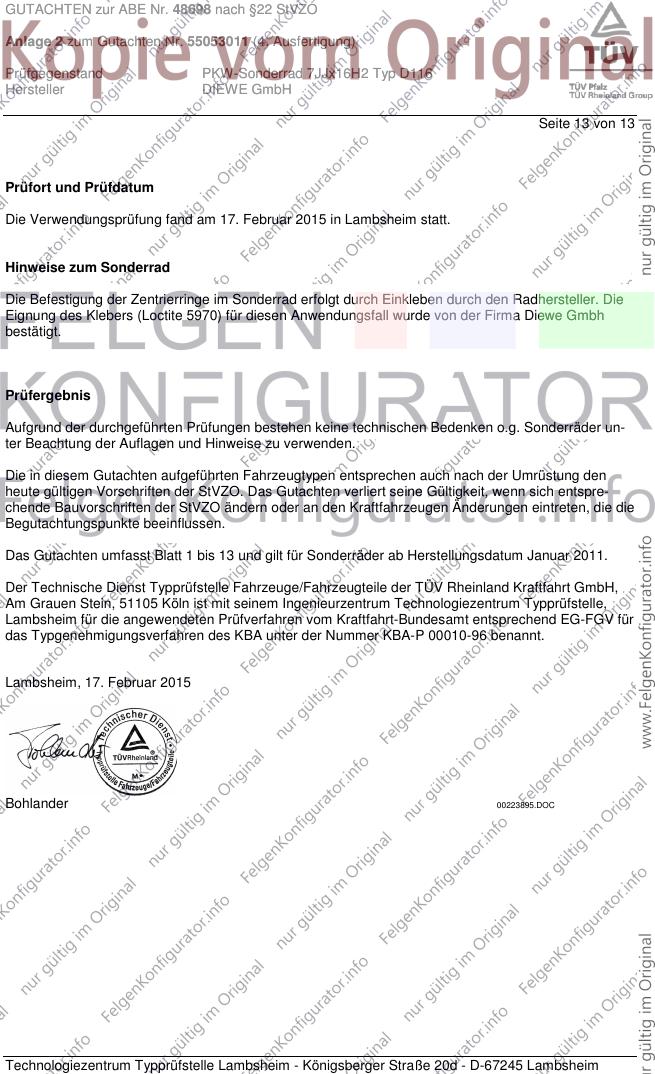

Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Februar 2015 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Februar 2015
Bohlander 00223895.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
